Как читать схему расположения жгутов
В следующих компоновках кабельных трасс используется сетка стиля карты, помогающая находить соединители на рисунках
Схема №23
- Главная проводка
- Ремни безопасности машинного отделения (моторный отсек)
- Жгут управления двигателем (моторный отсек)
- Страховочная обвязка (Рис. 37): Расположение привязных ремней (пример)
Использование привязки к сетке
- Найдите нужный номер разъема в списке разъемов.
- Найдите ссылку на сетку.
- На рисунке найдите пересечение столбца ссылочных букв сетки и строки номеров.
- Найдите номер разъема в зоне пересечения.
- Следовать по линии (если она используется) к разъему.
Коды электросхемы (коды ячеек)
Использовать приведенную ниже таблицу, чтобы узнать, что означает каждый код электросхемы.
Обратитесь к коду электросхемы в алфавитном указателе, чтобы найти местоположение (номер страницы) каждой электросхемы.
| Кодекс | Раздел | Имя электросхемы |
|---|---|---|
| 3METER | DI | Тройной метр |
| ABS | BRC | Антиблокировочная тормозная система |
| Кондиционер | ATC | Кондиционер |
| AF1B1 | EC | Датчик соотношения компонентов топливовоздушной смеси 1 (блок 1) |
| AF1B2 | EC | Датчик состава топливовоздушной смеси 1 (блок 2) |
| AF1HB1 | EC | Нагреватель датчика 1 соотношения компонентов топливно-воздушной смеси (блок 1) |
| AF1HB2 | EC | Нагреватель датчика 1 состава топливовоздушной смеси (блок 2) |
| APPS1 | EC | Датчик положения педали акселератора |
| APPS2 | EC | Датчик положения педали акселератора |
| APPS3 | EC | Датчик положения педали акселератора |
| ASC / Bs | EC | Устройство автоматического регулирования скорости (ASCD) Тормозной переключатель |
| ASC / ПО | EC | Автоматический переключатель скорости (ASCD) |
| ASCBOF | EC | Устройство автоматического регулирования скорости (ASCD) Тормозной переключатель |
| ASCIND | EC | Индикатор устройства автоматического регулирования скорости (ASCD) |
| АТ / ИНД | DI | Индикаторная лампа A / T |
| АУДИО | AV | Аудио |
| НАЗАД / Л | LT | Резервная лампа |
| BRK / Sw | EC | Выключатель тормоза |
| CAN | AT | Линия связи CAN |
| CAN | EC | Линия связи CAN |
| CAN | LAN | Система CAN |
| Зарядка | SC | Система зарядки |
| ПЕРЕЗВОН | DI | Предупреждающий звуковой сигнал |
| COMBSW | LT | Комбинированный переключатель |
| COMM | AV | Линия аудиовизуальной связи |
| COOL / F (хол / ф) | EC | Управление вентилятором системы охлаждения |
| DEF | GW | Обогреватель заднего стекла |
| D / БЛОКИРОВКА | BL | Блокировка дверцы питания |
| DTRL | LT | Фара - с системой дневного света |
| Блок управления двигателем / Pw | EC | Блок питания блок управления двигателем для резервного копирования |
| ECTS | EC | Датчик температуры охлаждающей жидкости двигателя |
| EOTS | EC | Датчик температуры моторного масла |
| EPS | STC | Система рулевого управления с электроприводом |
| ETC1B1 | EC | Функция управления электрическим дросселем (блок 1) |
| ETC1B2 | EC | Электрическая функция управления дроссельной заслонкой (блок 2) |
| ETC2B1 | EC | Реле электродвигателя управления электрическим дросселем (блок 1) |
| ETC2B2 | EC | Реле электродвигателя управления электрическим дросселем (блок 2) |
| ETC3B1 | EC | Электродвигатель управления дроссельной заслонкой (блок 1) |
| ETC3B2 | EC | Электродвигатель управления дроссельной заслонкой (блок 2) |
| EVCB1 | EC | Магнитный замедлитель управления синхронизацией выпускного клапана (банк 1) |
| EVCB2 | EC | Магнитный замедлитель регулятора фаз газораспределения (блок 2) |
| EVCSB1 | EC | Датчик положения регулятора фаз газораспределения (блок 1) |
| EVCSB2 | EC | Датчик положения регулятора фаз газораспределения (блок 2) |
| F/LID | BL | Открыватель топливной крышки |
| F/НАСОС | EC | Топливный насос |
| F / КРЫША | RF | Мягкий верх |
| FTS | AT | Схема датчика температуры жидкости A / T |
| FTTS | EC | Датчик температуры топливного бака |
| FUELB1 | EC | Функция системы впрыска топлива (Банк 1) |
| FUELB2 | EC | Функция системы впрыска топлива (блок 2) |
| H/ЛАМПА | LT | Фара |
| H / PHON | AV | Телефонная система громкой связи |
| HORN | WW | Звуковой сигнал |
| HSEAT | SE | Сиденье с подогревом |
| IATSB1 | EC | Датчик температуры всасываемого воздуха (блок 1) |
| IGNSYS | EC | Система зажигания |
| ILL | LT | Освещение |
| I / MIRR | GW | Внутреннее зеркало (Автоматическое анти-ослепляющее зеркало) |
| ЗАКАЧКА | EC | Форсунка |
| IVCB1 | EC | Электромагнитный клапан управления фазами газораспределения (блок 1) |
| IVCB2 | EC | Электромагнитный клапан управления фазами газораспределения (блок 2) |
| KEYLES | BL | Система удаленного бесключевого доступа |
| KSB1 | EC | Датчик детонации (группа 1) |
| KSB2 | EC | Датчик детонации (блок 2) |
| MAFSB1 | EC | Датчик массового расхода воздуха (блок 1) |
| MAFSB2 | EC | Датчик массового расхода воздуха (блок 2) |
| MAIN | AT | Главный источник питания и цепь массы |
| MAIN | EC | Главный источник питания и цепь массы |
| M / ANT | AV | Ручная антенна |
| МЕТР | DI | Датчики скорости, тахометра, температуры и топлива |
| Контрольная лампа неисправности (проверить двигатель) / Dl | EC | Контрольная лампа неисправности (проверить двигатель) и соединитель канала передачи данных |
| ЗЕРКАЛО | GW | Силовое дверное зеркало |
| MMSW | AT | Переключатель ручного режима |
| NATS | BL | Противоугонная система Nissan |
| NAVI | AV | Навигационная система |
| НОНДТЦ | AT | Недетекторные элементы |
| O2H2B1 | EC | Подогреваемый нагреватель датчика кислорода 2 (блок 1) |
| O2H2B2 | EC | Подогреваемый нагреватель датчика кислорода 2 (блок 2) |
| O2S2B1 | EC | Датчик нагретого кислорода 2 (группа 1) |
| O2S2B2 | EC | Датчик нагретого кислорода 2 (группа 2) |
| PGC / V | EC | Соленоидный клапан управления объемом продувки канистры EVAP |
| PHSB1 | EC | Датчик положения распределительного вала (PHASE) (группа 1) |
| PHSB2 | EC | Датчик положения распределительного вала (PHASE) (блок 2) |
| Положение парковки/нейтрали / Sw | AT | Переключатель стояночного/нейтрального положения |
| Положение парковки/нейтрали / Sw | EC | Переключатель стояночного/нейтрального положения |
| POS | EC | Датчик положения коленчатого вала (CKPS) (POS) |
| Питание | PG | Разводка источника питания |
| PRE / SE | EC | Датчик давления системы управления EVAP |
| P / SCKT | WW | Разъем питания |
| PS / SEN | EC | Датчик давления усилителя рулевого управления |
| КОМНАТА / Л | LT | Внутренняя комнатная лампа |
| Rp / SEN | EC | Датчик давления хладагента |
| SEAT | SE | Сиденье с электроприводом |
| SEN / Pw | EC | Источник питания датчика |
| Переключение | AT | Система блокировки переключения передач A / T |
| SRS | SRS | Вспомогательная удерживающая система подушек и ремней безопасности |
| НАЧАТЬ | SC | Система запуска двигателя |
| СТОП / Л | LT | Стоп-сигнал |
| СТСИГ | AT | Цепь пускового сигнала |
| Задний габарит / L (ХВОСТ / Л) | LT | Парковка, лицензии и задние фонари |
| TCS | BRC | Система контроля тяги |
| TLID | BL | Открыватель крышки багажника |
| TPS1B1 | EC | Датчик положения дроссельной заслонки (сенсор 1) (группа 1) |
| TPS1B2 | EC | Датчик положения дроссельной заслонки (датчик 1) (блок 2) |
| TPS2B1 | EC | Датчик положения дроссельной заслонки (датчик 2) (блок 1) |
| TPS2B2 | EC | Датчик положения дроссельной заслонки (датчик 2) (блок 2) |
| TPS3B1 | EC | Датчик положения дроссельной заслонки (блок 1) |
| TPS3B2 | EC | Датчик положения дроссельной заслонки (блок 2) |
| TRNSCV | BL | Универсальный приемопередатчик Homelink |
| TURN | LT | Поворотник и лампа предупреждения об опасности |
| T / WARN (ПРЕДУПРЕДИ) | WT | Система предупреждения о низком давлении в шинах |
| VDC | BRC | Система контроля динамики транспортного средства |
| VEHSEC | BL | Система безопасности транспортного средства |
| ВЕНТИЛЯЦИЯ / V | EC | EVAP Клапан управления вентиляцией канистры |
| VSSA / T | AT | Датчик скорости транспортного средства A / T (датчик вращения) |
| WARN | DI | Сигнальные лампы |
| ОКНО | GW | Электростеклоподъёмник |
| ДВОРНИК | WW | Передний стеклоочиститель и омыватель |
| Нзп / Р | WW | Задний стеклоочиститель и омыватель |
ССЫЛКА НА КОД электросхемы
Идентификация местоположения электрических узлов - моторный отсек. Схема №24
Идентификация местоположения электроагрегатов - пассажирский салон. Схема №25
Определение местоположения электроустановок (1 из 2). Схема №26
Идентификация местоположения электроагрегатов - пассажирский салон. Схема №27
Идентификация багажного отделения - модели купе. Схема №28
Определение местоположения электрических блоков - модели Roadster. Схема №29
Разъем кабельной проводки (тип с фиксацией язычком)
- Соединители фиксирующего типа помогают предотвратить случайное ослабление или разъединение.
- Разъемы замкового типа разъединяются нажатием или подъемом замкового (ых) язычка(ов), как показано на рис. 72 ниже.
| Внимание | Никогда не натягивайте жгут или провода при отсоединении разъема. |
|---|
[Пример]
Предостережение - не тянуть жгут или провода при идентификации соединителя. Схема №30
Разъем жгута (скользящего запирания)
- На некоторых системах и компонентах, особенно связанных с бортовая система диагностики, используется новый тип соединителя со скользящей блокировкой.
- Разъемы скользящего запирающего типа помогают предотвратить неполное запирание и случайное ослабление или разъединение.
- Разъемы шиберного типа разъединяются нажатием или вытягиванием ползунка (см. рис. 73 ниже).
| Внимание | Никогда не натягивайте жгут или провода при отсоединении разъема. Будьте осторожны, чтобы не повредить опорный кронштейн разъема при отсоединении разъема. |
|---|
[Пример]
Идентификация соединителя кабельной трассы - тип блокировки скольжения. Схема №31
Разъем жгута (тип блокировки рычага)

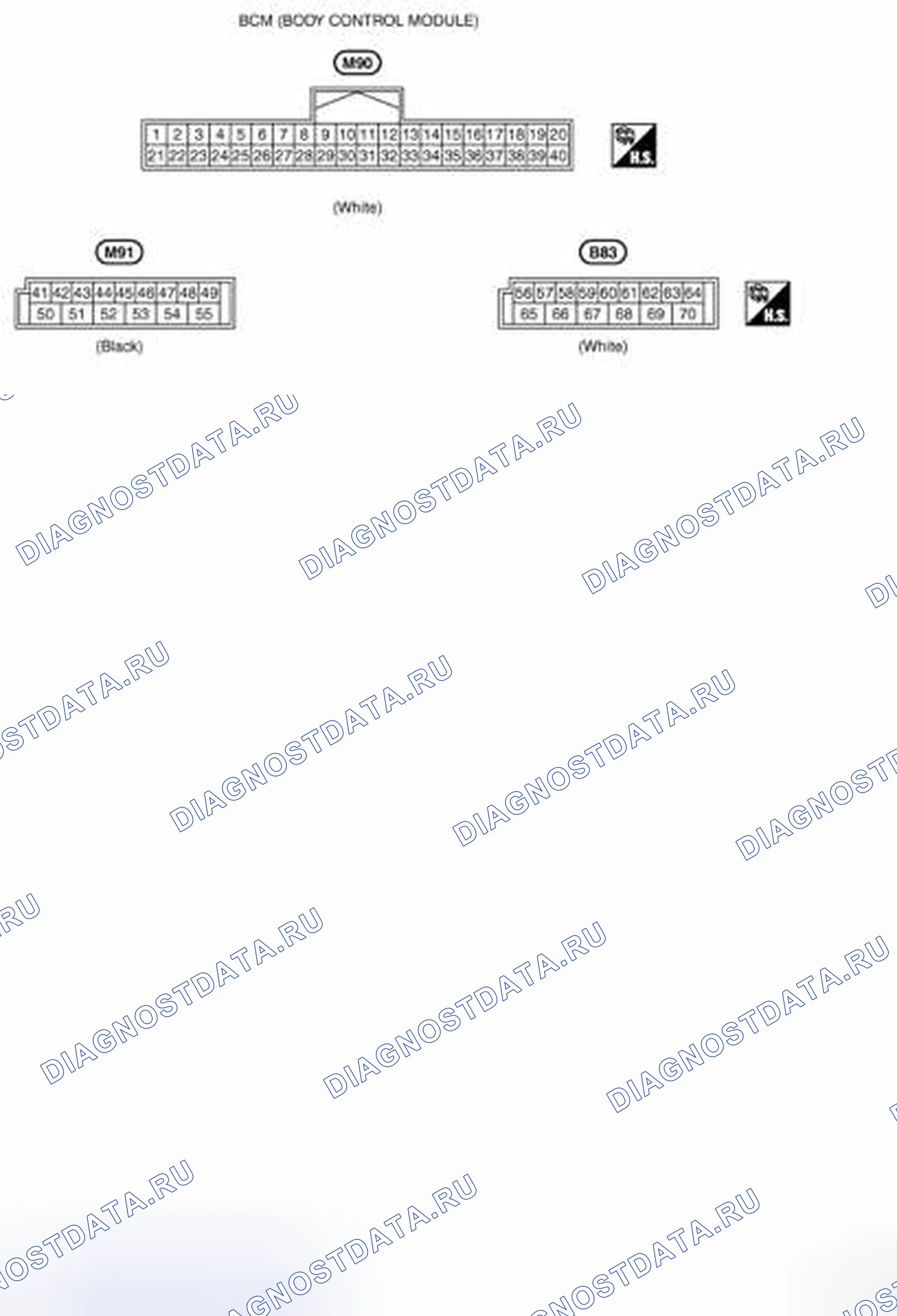

- На некоторых блокировочных узлах и модулях управления, таких как блок управления двигателем, привод ABS, электрический блок (блок управления) и т.д., используются соединители жгутов рычажного типа.
- На соединителях типа super multiple junction (SMJ) также используются кабельные соединители рычажного типа.
- Всегда подтверждайте, что рычаг полностью заблокирован на месте, перемещая рычаг до упора, чтобы обеспечить полное соединение.
| Внимание | Всегда подтверждайте, что рычаг полностью отпущен (ослаблен), прежде чем пытаться отсоединить или подсоединить эти разъемы во избежание повреждения корпуса разъема или клемм. |
|---|
