Система заднего стеклоочистителя и омывателя: Обзор Nissan 350Z I

Стеклоочистители и омыватели 32 иллюстрации ~7 мин чтения
Схема №80

Описание системы

  1. Выключатель стеклоочистителя (комбинированный выключатель) состоит из комбинации 5 выходных клемм и 5 входных клемм. Состояние комбинации клемм считывается BCM при включении выключателя.
  2. BCM управляет включением заднего стеклоочистителя и (прерывистой) работой INT. Питание подается постоянно.
  3. Через 40 А плавкую вставку (букву F, расположенную в коробке плавкой вставки).
  4. На клемму 7 БКМ При включенном или включенном положении выключателя зажигания подается питание.
  5. Через предохранитель 10 А [No1, расположенный в блоке предохранителей (Дж / Б)].
  6. К клемме 35 BCM и через предохранитель 10 А [NO.87, расположенный в IPDM E / R (машинное отделение интеллектуального модуля распределения питания)]
  7. К клемме 2 двигателя задней шайбы подводится земля.
  8. К терминалу 8 BCM.
  9. Через масса кузова E17, xtegx1 и xtigx2, а также на клемму 12 комбинированного выключателя (выключатель стеклоочистителя) E43 F152
  10. Через грунт кузова хтагх0 и хтегх1. M30 M66

Работа заднего стеклоочистителя

Когда выключатель стеклоочистителя находится в положении ON (вкл) заднего стеклоомывателя, BCM обнаруживает сигнал включения заднего стеклоподъемника с помощью функции считывания показаний выключателя.

BCM работает задний двигатель стеклоочистителя, подается питание

  1. Через терминал BCM 20
  2. К заднему электродвигателю стеклоочистителя 4 подводится земля
  3. К задней клемме 1 двигателя стеклоочистителя
  4. Через грунты кузова B5, B6, D105 и T14. При подаче питания и грунта срабатывает задний стеклоочиститель.

Прерывистая работа

Когда переключатель стеклоочистителя находится в положении INT заднего стеклоомывателя, BCM распознает сигнал INТ заднего дворника с помощью функции считывания переключателя (см. " ФУНКЦИЯ СЧИТЫВАНИЯ ВЫКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ BSM "). (ref-212035-S12530878692005122300000)

BCM работает с задним электродвигателем стеклоочистителя, питание подается

  1. Через терминал 20 BCM.
  2. К заднему электродвигателю стеклоочистителя 4 подводится земля.
  3. К клемме 1 двигателя заднего стеклоочистителя.
  4. Через грунты кузова B5, B6, D105 и xtigx1. С питанием и землей подается. Задний стеклоочиститель работает при прерывистом. T14

Работа автостопа

При выключенном выключателе заднего стеклоочистителя двигатель заднего стеклоочистителя будет продолжать работать до тех пор, пока рычаг стеклоочистителя не достигнет заднего стопора стеклоочистителя.

Затем двигатель стеклоочистителя поворачивается в другую сторону и рычаг стеклоочистителя перемещается один раз до тех пор, пока рычаг стеклоочистителя не достигнет стопора.

Работа шайбы

Когда переключатель стеклоочистителя находится в положении заднего стеклоомывателя, BCM обнаруживает сигнал заднего стеклоподъемника с помощью функции считывания переключателя стеклоочищающего устройства (см. " ФУНКЦИЯ СЧИТЫВАНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ") и поставляется комбинированный выключатель (переключатель стеклопакета). (ref-212035-S12530878692005122300000)

  1. К клемме 1 двигателя задней шайбы.
  2. Через комбинированный переключатель (выключатель стеклоочистителя) клемма 13.
  3. На клемму 12 комбинированного выключателя (стеклоочистителя).
  4. Через основания кузова хтагх0 и хтагх1. M30 M66

С землей поставляется, работает двигатель заднего омывателя.

Когда BCM обнаруживает, что двигатель заднего стеклоомывателя работал в течение. 04 секунд или задерживается, BSM приводит в действие задний мотор стеклоочистителя на низкой скорости.

Когда BCM обнаруживает, что выключатель омывателя выключен, низкоскоростная работа циклически повторяется приблизительно 3 раза, а затем останавливается.

Работа с CONSULT-II

ВниманиеЕсли CONSULT-II используется без подключения CONSULT-II CONVERTER, неисправности могут быть обнаружены при самодиагностике в зависимости от блока управления, который осуществляет связь по CAN.
Схема №81
Схема №82
Схема №83
Схема №84
  1. При выключенном выключателе зажигания подключить CONSULT-II и CONSULT-II CONVERTER к разъему канала передачи данных, затем включить выключатель зажигания.
  2. Нажать «START (NISSAN BASED VHCL)».
  3. Прикоснитесь к " BCM ", при отсутствии индикации - перейдите в " CONSULT-II диагностический разъём (диагностический разъём) (диагностический разъём) цепь ". (ref-212003-S31644926222005122200000)
  4. Коснитесь " СТЕКЛООЧИСТИТЕЛЬ ".
Схема №85

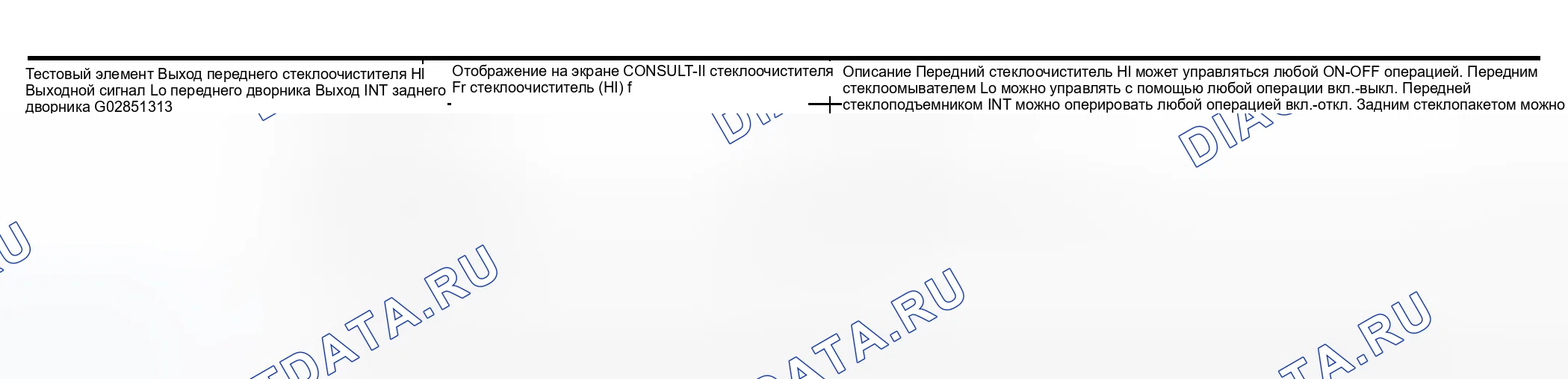

  1. Нажать " стеклоочиститель " (СТЕКЛООЧИСТИТЕЛЬ) на экране " SELECT проверка ITEM " (ВЫБОР ТЕСТОВОГО ИЗДЕЛИЯ).
  2. На экране «SELECT DIAG MODE» нажать «DATA контроль».
  3. Нажать кнопку " ALL SIGNALS " или " SELECTION FROM MENU " на экране " DATA контроль ".
  4. Нажать кнопку «START»(пуск).
  5. При выборе " ВЫБОР ИЗ МЕНЮ " прикасайтесь к контролируемым пунктам, при выборе " ВСЕ СИГНАЛЫ " будут контролироваться все пункты.
  6. Нажать " ЗАПИСЬ " во время мониторинга, затем состояние контролируемого объекта может быть записано. Чтобы остановить запись, нажать " СТОП ".
Схема №86

Порядок работы

  1. Коснитесь " WIPERS " на экране " SELECT проверка ITEM ".
  2. Нажать «активно проверка» на экране «SELECT DIAG MODE».
  3. Коснитесь проверяемого элемента и проверить работу выбранного элемента.
  4. Во время проверки работы прикосновение к " НАЗАД " деактивирует работу.
Схема №87
Схема №88
Схема №89
Схема №90
Схема №91
Схема №92
Схема №93
Схема №94
  1. ПРОВЕРКА СТЕКЛООЧИСТИТЕЛЯ С ЗАДНЕЙ СТОРОНЫ Выбрать " BCM " на CONSULT-II. Выбрать активный тест " Rr стеклоочиститель ". Убедиться, что работает задний стеклоочиститель. Работа стеклоомывателя должна работать ОК или Ng OK: GO TO 6. Nг: ПЕРЕЙТИ К 2.
  2. ПРОВЕРИТЬ ЦЕПЬ ДВИГАТЕЛЯ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ Отсоединить разъем BCM и разъем двигателя заднего стеклоочистителя. Проверить целостность цепи между разъемом жгута Bm, клеммой 20 (Sb), и разъемом D106 жгута заднего электродвигателя стеклоомывателя. Целостность цепи должна быть в порядке или нет OK: GO TO 3. NO: Repair жгут or разъём.
  3. Проверить короткое замыкание двигателя заднего стеклоочистителя. Проверить целостность цепи между разъемом D106 (Sb) и землей. Непрерывность не должна существовать. OK или Ng OK: GO TO 4. Nг: После ремонта жгута обязательно отсоединить отрицательный кабель аккумулятора, а они снова подключить его.
  4. ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ Проверить целостность соединения между разъемом D106 жгута двигателя заднего стеклоочистителя, клеммой 1 (B) и заземлением. Целостность должна существовать OK или Ng OK: GO TO 5. Nг: Отремонтируйте жгут или разъем.
  5. ПРОВЕРКА РАБОТЫ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ Соединить разъем BCM и разъем двигателя заднего стеклоочистителя. На CONSULT-II выбирайте " BSM ".выбрать активное контрольное заднее стеклоочищающее устройство " Rr стеклоочиститель ". При включенном заднем стеклоомывателе проверить напряжение между разъемом жгута БКМ клемма 20 (Sb) и землей. OK или Ng OK: Заменить двигатель заднего стеклопакета.
  6. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В BCM проверка Выбирайте BSM на CONSULT-II. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проверить, что выключатели " Rr стеклоочиститель INT ", " Рр ВКЛ СТЕКЛОПАКЕТ " включены-ОТКЛЮЧЕНЫ согласно срабатыванию переключателя стеклоочистителя. Когда выключатель стеклоочищающего устройства находится в положении INТ: ROK или INON
Схема №95
Схема №96
Схема №97
Схема №98
Схема №99
  1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ НА BCM (1) ОСМОТР Выбрать BSM на CONSULT-II. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проверить, что " Rr стеклоочиститель STOP " включается-ВЫКЛЮЧАЕТСЯ в соответствии с работой стеклоочистителя. При выключенном переключателе стеклоомывателя: ROR WIESTER OFF OK или Ng OK: Заменить БКМ. Нг: GO К 2.
  2. BCM к заднему электродвигателю стеклоочистителя (2) ОСМОТР Отсоединить разъем BSM и разъем заднего электродвигателя стеклоомывателя. Проверить целостность соединения между разъемом жгута Bm B4 клемма 13 (OR) и разъемом D106 заднего жгута двигателя стеклопластика клемма 2 (ИЛИ). Целостность должна существовать Проверить неразрывность соединения между задним соединителем жгута мотора стеклоподъемника хтагх1 клемма 1 (B) и землей. D106
  3. ПРОВЕРКА СИГНАЛА АВТОСТОПА Подключить разъем BCM. В то время как задний двигатель стеклоочистителя остановлен и во время работы измерить напряжение между разъемом жгута БКМ В4 клемма 13 (ИЛИ) и землей. ОК или Нг OK: Заменить BSM. Ng: Заменить задний двигатель дворника.
Схема №100
  1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В BCM проверка Выбрать на CONSULT-II BSM. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проверить, что " Rr стеклоочиститель ON " включается-ВЫКЛ согласно срабатыванию переключателя стеклоочистителя. Когда выключатель стеклоомывателя находится во включенном положении: RRS WIESTER ВКК или Ng OK: Заменить БКМ. Нг: Заменить выключатель дворника.
Схема №101
  1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ НА ПРОВЕРКУ BCM Выбрать BSM на CONSULT-II. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проверить, что " Rr стеклоочиститель INT " включается-ВЫКЛЮЧАЕТСЯ в соответствии с срабатыванием переключателя стеклоочистителя. Когда выключатель стеклоомывателя находится в положении INTS: RRS WIEER INTON OK или Ng OK: Заменить БКМ.
Схема №102
  1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В BCM проверка Выбирайте BSM на CONSULT-II. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проверить, что " Rr WASHER Sw " включается-ВЫКЛЮЧАЕТСЯ согласно срабатыванию переключателя задней шайбы. Когда выключатель стеклоочистителя находится в положении ШАЙБА: Рр омывает ЕЕ ВКЛЮЧЕННОЕ положение OK или Ng OK: Заменить ЩУП.
Схема №103
  1. Перед установкой рычага стеклоочистителя включить выключатель стеклоомывателя, чтобы включить электродвигатель и затем выключить его (автоматический останов).
  2. Поднять лезвие вверх, а затем установить его на стеклянную поверхность, чтобы установить центр лезвия с зазором " L " непосредственно перед затяжкой гайки.
  3. Извлечь жидкость для омывателя. Включить выключатель стеклоочистителя, чтобы включить двигатель стеклоочистителя, а затем выключить его.
  4. Убедиться, что щетки стеклоочистителя находятся в пределах зазора " L ". Зазор " Л ": 22,5-37,5 мм (0 886-1 476 дюйма) Затянуть гайки кронштейнов стеклоомывателя до указанного крутящего момента. Задний стеклопакет: 12,7 -17,6 Н.м (1,3 -1,7 кг-м, 10-12 фут-фунт)
Схема №104
Схема №105
  1. Включить двигатель стеклоочистителя и остановить его в положении автоматической остановки.
  2. Снять рычаг стеклоочистителя крышки.
  3. Отвернуть гайку рычага стеклоочистителя и снять рычаг стеклоочистителя с транспортного средства.
  4. Снять крышку шкворня.
  5. Снять нижнюю заднюю дверцу финишера. См. раздел ЗАДНЯЯ ДВЕРЬ
  6. Снять разъем двигателя стеклоочистителя.
  7. Отсоединить крепежные винты заднего двигателя стеклоочистителя и снять задний двигатель стеклоомывателя.
Схема №106
  1. Очистить зону поворота, как показано на рисунке. Это уменьшит вероятность ослабления рычага стеклоочистителя.
  2. Закрепить колпачок шкворня.
  3. Установить задний двигатель стеклоочистителя на автомобиль.
  4. Подсоединить задний двигатель стеклоочистителя к разъему. Включить задний выключатель стеклоомывателя, чтобы включить задний двигатель, а затем выключить его (автоматическая остановка).
  5. Установить финишер задней двери. См. раздел ЗАДНЯЯ ДВЕРЬ
  6. Закрепить кронштейн стеклоочистителя. Крепежный винт заднего двигателя стеклоомывателя: 4,4-6,6 Н.м (0,45-0,67 кг-м, 39-58 дюйм-фунт) ВНИМАНИЕ! Не роняйте двигатель стеклопакета и не приводите его в соприкосновение с другими деталями.
Схема №107
Схема №108
Схема №109
  1. Отрегулировать насадку шайбы подходящим инструментом, как показано на рисунке. Регулируемый диапазон: 10 °; (в любом направлении)
Схема №110
Схема №111
  1. На линии промывочной жидкости предусмотрен обратный клапан. Будьте осторожны, чтобы не соединить обратный клапан с трубкой омывателя в неправильном направлении.
