Система переднего стеклоочистителя и омывателя: Обзор Nissan 350Z I

Стеклоочистители и омыватели 34 иллюстрации ~12 мин чтения
Схема №1

Описание системы

  1. Все передние реле стеклоочистителя (HI, Lo) включены в IPDM E / R.
  2. Выключатель стеклоочистителя (комбинированный выключатель) состоит из комбинации 5 выходных клемм и 5 входных клемм. Состояние комбинации клемм считывается BCM при включении выключателя.
  3. BCM управляет работой переднего стеклоочистителя Lo, HI и INT (прерывистая).
  4. IPDM E / R управляет электродвигателем стеклоочистителя в соответствии с сигналами связи CAN от BCM.

Питание подается постоянно

  1. Через 40 А плавкую вставку (букву F, расположенную в коробке плавкой вставки).
  2. К терминалу BCM 7
  3. Через предохранитель 20 А [№ 74, расположенный в машинном отделении IPDM E / R (интеллектуального модуля распределения питания)]
  4. К переднему реле стеклоочистителя [встроено в IPDM E / R (интеллектуальный модуль распределения питания машинного отделения)]
  5. Через предохранитель на 15 А [№ 73, расположенный в машинном отделении IPDM E / R (интеллектуального модуля распределения питания)]
  6. К IPDM E / R (CPU).

При включенном или включенном положении выключателя зажигания подается питание

  1. Через предохранитель на 10 А [№ 1 расположен в блоке предохранителей (J / B)]
  2. К терминалу BCM 35 и.
  3. Через предохранитель 10 А [№ 80, расположенный в машинном отделении IPDM E / R (интеллектуального модуля распределения питания)]
  4. К переднему реле стеклоочистителя [встроенное в IPDM E / R (интеллектуальный модуль распределения питания машинного отделения)] и
  5. К высокому реле переднего стеклоочистителя [встроено в IPDM E / R (интеллектуальный модуль распределения питания машинного отделения)] и
  6. Через предохранитель на 10 А [№ 87 расположен в машинном отделении IPDM E / R (интеллектуального модуля распределения питания)]
  7. Через терминал IPDM E / R 18
  8. К клемме 2 двигателя передней шайбы.

Земля подается

  1. К терминалу BCM 8
  2. Через основание кузова E17, E43 и xtegx2 F152
  3. К терминалам IPDM E / R 14 и 45
  4. Через грунтовые основания E17, E43 и xtegx2. F152
  5. На клемму 12 комбинированного выключателя (стеклоочистителя)
  6. Через основания кузова хтагх0 и хтагх1. M30 M66

Работа с низкоскоростным стеклоочистителем

Когда передний переключатель стеклоочистителя находится в положении Lo, BCM обнаруживает сигнал включения низкоскоростного стеклоочищающего устройства с помощью функции считывания переключателя стеклоочистки.

BCM отправил сигнал запроса переднего стеклоочистителя (Lo) по линии связи CAN

  1. От терминалов 70 и 71 BCM
  2. К терминалам 48 и 49 IPDM E / R.

Когда IPDM E / R получает сигнал запроса переднего стеклоочистителя (Lo), он включает переднее реле стеклоочистителя (встроенное в IPDM E / R), подается питание

  1. К клемме 3 переднего двигателя стеклоочистителя
  2. Через клемму 31 IPDM E / R и переднее реле стеклоочистителя и переднее реле HI стеклоочистителя.

Земля подается

  1. К клемме 4 переднего двигателя стеклоочистителя
  2. Через грунтовые основания E17, E43 и xtegx2. F152

С подачей питания и земли двигатель переднего стеклоочистителя работает на малых оборотах.

Работа стеклоочистителя на высокой скорости

Когда передний переключатель стеклоочистителя находится в положении HI, BCM обнаруживает сигнал включения высокоскоростного стеклоочищающего устройства с помощью функции считывания переключателя стеклоубирающего устройства.

BCM отправил сигнал запроса переднего стеклоочистителя (HI) по линии связи CAN

  1. От терминалов 70 и 71 BCM
  2. К терминалам 48 и 49 IPDM E / R.

Когда IPDM E / R получает сигнал запроса переднего стеклоочистителя (HI), он включает переднее реле стеклоочистителя (встроенное в IPDM E / R), подается питание

  1. К клемме 2 двигателя переднего стеклоочистителя
  2. Через клемму 30 IPDM E / R и переднее реле стеклоочистителя, а также переднее HI-реле.

Земля подается

  1. К клемме 4 переднего двигателя стеклоочистителя
  2. Через грунтовые основания E17, E43 и xtegx2. F152

С питанием и землей подается, передний мотор стеклоочистителя работает на высокой скорости.

Прерывистая работа

Передний двигатель стеклоочистителя приводит в действие рычаги стеклоомывателя один раз на низкой скорости при установленном интервале переключателя громкости стеклоочищающего устройства и скоростей транспортного средства, эта функция контролируется BCM и IPDM E / R.

Когда передний выключатель стеклоочистителя находится в положении HI, BCM обнаруживает сигнал включения высокоскоростного стеклоуловителя с помощью функции считывания выключателя.

  1. Когда BCM обнаруживает состояние вкл / выкл позиций 1, 2 и 3 лимба прерывистого режима работы, он определяет статус положения циферблата стеклоочистителя (см. раздел " УСТАНОВКА ПОЛОЖЕНИЯ ЦИФЕРБЛАТА СТЕКЛООЧИСТИТЕЛЯ). (ref-212035-S25393776742005122300000)
  2. БКМ вычисляет интервал срабатывания по положению лимба стеклоочистителя и сигналу скорости автомобиля, полученному от комбинационного измерителя с CAN-связью.
  3. BCM посылает сигнал запроса переднего стеклоочистителя (INT) в IPDM E / R с рассчитанным интервалом работы.
  4. Когда IPDM E / R получает сигнал запроса переднего стеклоочистителя (INT), он включает внутреннее переднее реле стеклоомывателя, а затем отправляет

Авто-стоп сигнал на БКМ, и проводит прерывистую работу переднего стеклоочистителя. С питанием и землей подается, задний стеклоомыватель работает при прерывистой.

Работа автостопа

При выключенном выключателе стеклоочистителя двигатель стеклоочистителя будет продолжать работать до тех пор, пока рычаги стеклоочистителя не достигнут основания ветрового стекла. Когда рычаги стеклоочистителя не расположены у основания ветрового стекла с выключенным выключателем стеклоочистителя, обеспечивается масса

  1. От терминала 31 IPDM E / R
  2. К клемме 3 переднего двигателя стеклоочистителя, чтобы продолжить работу двигателя стеклоочистителя на низкой скорости.

Когда рычаги стеклоочистителя достигают основания ветрового стекла, передние клеммы 1 и 4 двигателя стеклоомывателя подсоединяются, а масса подается

  1. К клемме 38 IPDM E / R
  2. Через переднюю клемму двигателя стеклоочистителя 1 и 4
  3. Через основание кузова E17, xtegx1 и xtigx2. E43 F152

Затем IPDM E / R посылает сигнал операции автоматической остановки в BCM с линией связи CAN.

При поступлении в Бмв сигнала автостопа Бмв выдает сигнал остановки стеклоочистителя в МПДК Э / Р по линии связи CAN.

IPDM E / R останавливает двигатель стеклоочистителя. Двигатель стеклоочистителя затем останавливает рычаги стеклоочистителя в положении STOP (СТОП).

Работа шайбы

Когда переключатель стеклоочистителя находится в переднем положении стеклоомывателя, BCM обнаруживает сигнал передней стеклоуборочной машины с помощью функции считывания переключателя стеклоочищающего устройства (см. " Функция считывания выключателя стеклоочистки BSM "), комбинированный выключатель (переключатель стеклопакета) подает масса (ref-212035-S12530878692005122300000)

  1. К клемме 1 двигателя передней шайбы
  2. Через клемму 11 комбинированного переключателя (переключателя стеклоочистителя)
  3. На клемму 12 комбинированного выключателя (стеклоочистителя)
  4. Через основания кузова M30 и M66

С землей поставляется, работает двигатель передней шайбы.

Когда BCM обнаруживает, что двигатель передней омыватель работал в течение 0,4 секунды или задерживается, BCM приводит в действие двигатель переднего стеклоочистителя для низкой скорости.

Когда BCM обнаруживает, что выключатель омывателя выключен, работа на низкой скорости циклически повторяется приблизительно 3 раза и останавливается.

Работа с туманом

Когда переключатель стеклоочистителя повернут в положение тумана, работа стеклоомывателя на низкой скорости циклически повторяется один раз и затем останавливается. Для получения дополнительной информации о работе стеклоуловителя при этом условии обратитесь к разделу " " ЭКСПЛУАТАЦИЯ НИЗКОСКОРОСТНОГО СТЕКЛООЧИСТИТЕЛЯ " ". (ref-212035-S02375754762005122300000)

Если выключатель удерживается в положении тумблера, то работа на низких оборотах продолжается.

Описание работы

БКМ непрерывно выдает напряжение питания с входных клемм (ВХОД 1-5). В это время выходные клеммы (ВЫХОД 1-5) работают транзисторами последовательно и переносят ток. Если какой-либо переключатель (или переключатели) становится включенным в это время, входная клемма, соответствующая этому переключателю, обнаруживает протекание тока, а БСМ определяет, что выключатель включен.

Таблица BCM - операции комбинированного переключателя

BCM считывает рабочее состояние комбинированного переключателя с использованием комбинаций, показанных в таблице ниже.

Схема №2
Схема №3
  1. При повороте переключателя стеклоочистителя в положение Lo включается передний контакт L0 стеклоосъемника внутри комбинированного выключателя, при этом срабатывает транзистор ВЫХОД 3 и БКМ обнаруживает протекание тока на ВХОДЕ 1.
  2. Когда транзистор ВЫХОД 3 включен и BCM обнаруживает ток, протекающий на ВХОДЕ 1, BSM определяет, что выключатель стеклоочистителя находится в положении Lo. BPM использует связь CAN и отправляет сигналы переднего стеклоуловителя в IPDM E / R.
  3. Когда транзистор Выход 3 снова работает и BCM снова обнаруживает ток, протекающий на входе 1, он подтверждает, что работа Lo переднего стеклоочистителя продолжается. ПРИМЕЧАНИЕ: Каждый выходной транзистор выхода работает с интервалами 10 мс. Поэтому возникает задержка между включением переключателя и работой электрической нагрузки. Однако эта задержка настолько мала, что ее невозможно обнаружить.

Интервал задержки прерывистой работы стеклоочистителя определяется из комбинации 3 переключателей (положение 1 шкалы прерывистой работы, положение 2 шкалы прерывистой работы и положение 3 шкалы прерывистой работы) и сигнала скорости транспортного средства.

В течение каждого интервала задержки прерывистой работы BCM посылает сигнал запроса переднего стеклоочистителя в IPDM E / R.

Схема №4

Пример: Для положения циферблата стеклоочистителя 1...

Используя функцию считывания комбинированного переключателя, BCM определяет состояние ВКЛ / ВЫКЛ позиций 1, 2 и 3 набора прерывистого режима работы.

Если состояние комбинированного переключателя указано ниже, то Бмв определяет, что он находится в положении 1 по шкале стеклоочистителя.

  1. Прерывистая работа, положение циферблата 1: ВКЛ. (вход 3 и выход 2 являются проводящими)
  2. Прерывистый режим работы, положение циферблата 2: ВКЛ. (вход 5 и выход 2 являются проводящими)
  3. Прерывистый режим работы, положение циферблата 3: ВКЛ. (вход 4 и выход 1 являются проводящими)

BCM определяет интервал задержки прерывистой работы переднего стеклоочистителя от положения 1 циферблата стеклоочистителя и скорости транспортного средства и отправляет сигнал запроса стеклоочистителя (INT) в IPDM E / R.

Описание системы CAN-связи.

CAN (Controller Area сеть) - последовательная линия связи для применения в режиме реального времени. Это автомобильная мультиплексная линия связи с высокой скоростью передачи данных и отличной способностью обнаружения ошибок. Многие электронные блоки управления установлены на транспортном средстве, и каждый блок управления совместно использует информацию и связи с другими блоками управления во время работы (не является независимым). При связи по CAN блоки управления соединяются 2 линиями связи (линия H CAN, линия L CAN), что обеспечивает высокую скорость передачи информации при меньшей проводке. Каждый блок управления передает/принимает данные, но выборочно считывает только требуемые данные.

Схема №5
Схема №6

Работа с CONSULT-II

ВниманиеЕсли CONSULT-II используется без подключения CONSULT-II CONVERTER, неисправности могут быть обнаружены при самодиагностике в зависимости от блока управления, который осуществляет связь по CAN.
Схема №7
Схема №8
Схема №9
Схема №10
  1. При выключенном выключателе зажигания подключить CONSULT-II и CONSULT-II CONVERTER к разъему канала передачи данных, затем включить выключатель зажигания.
  2. Нажать «START (NISSAN BASED VHCL)».
  3. На экране " SELECT система " нажать кнопку " BCM ", при отсутствии индикации перейдите в " CONSULT-II диагностический разъём (диагностический разъём) (диагностический разъём) цепь ". (ref-212003-S31644926222005122200000)
  4. Коснитесь " СТЕКЛООЧИСТИТЕЛЬ ".

Порядок работы

  1. Нажать " стеклоочиститель " (СТЕКЛООЧИСТИТЕЛЬ) на экране " SELECT проверка ITEM " (ВЫБОР ТЕСТОВОГО ИЗДЕЛИЯ).
  2. На экране «SELECT DIAG MODE» нажать «DATA контроль».
  3. На экране " МОНИТОР ДАННЫХ " коснуться либо " ВСЕ СИГНАЛЫ ", либо " ВЫБОР ИЗ МЕНЮ ".ГРАФИКА ПОРЯДКА РАБОТЫ Все сигналы Контроль всех пунктов Выбор из меню Выбор и контроль отдельного выбранного пункта.
  4. Нажать кнопку «START»(пуск).
  5. При выборе " ВЫБОР ИЗ МЕНЮ " прикасайтесь к контролируемым пунктам, при выборе " ВСЕ СИГНАЛЫ " будут контролироваться все пункты.
  6. Нажать " ЗАПИСЬ " во время мониторинга, затем состояние контролируемого объекта может быть записано. Чтобы остановить запись, нажать " СТОП ".

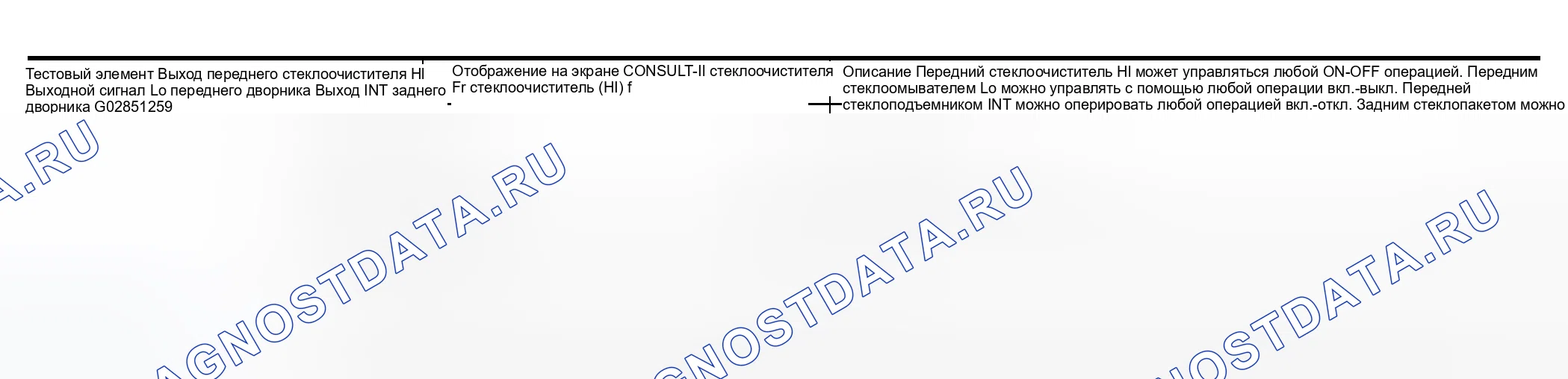

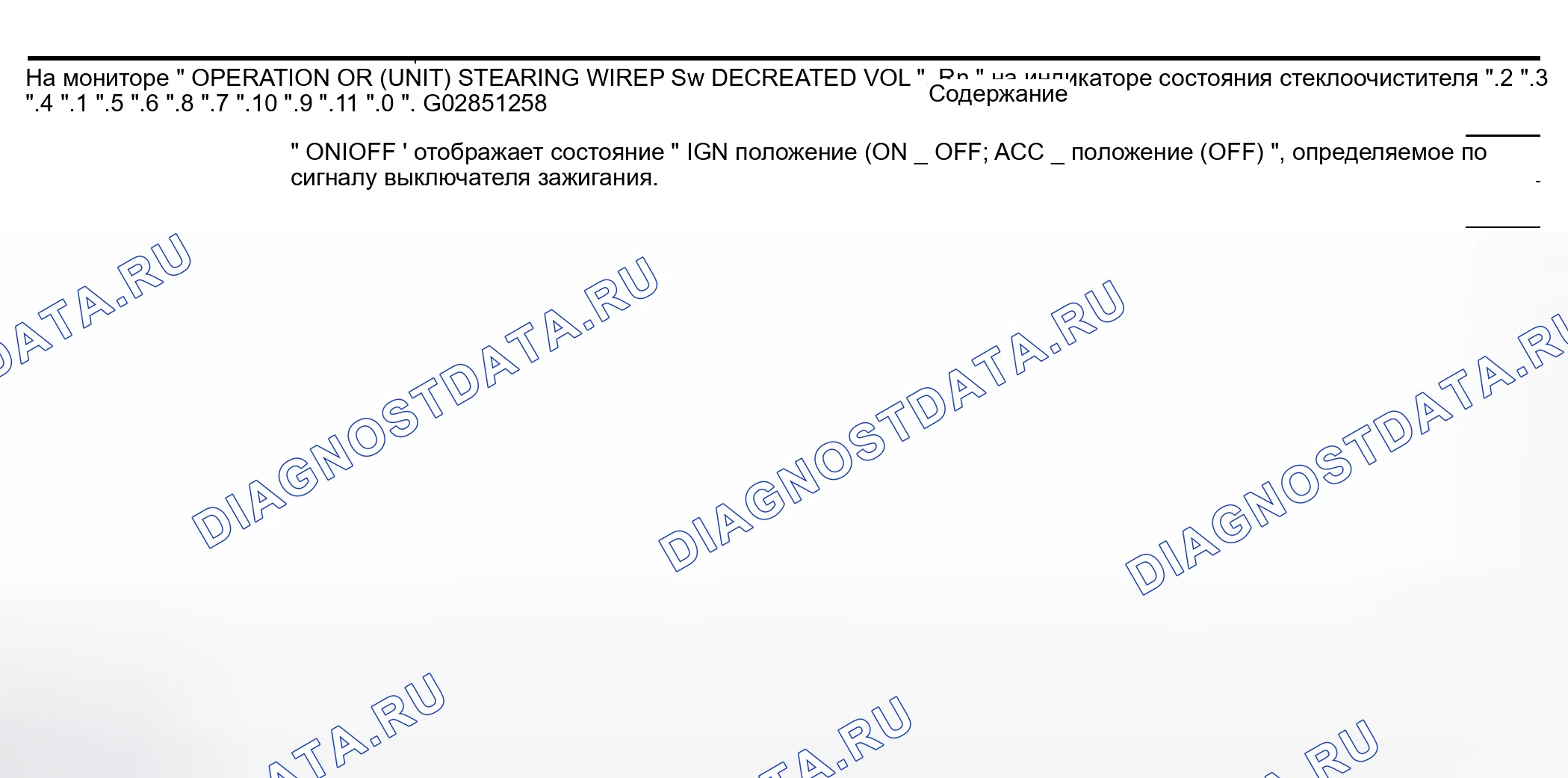

Схема №11
  1. Коснитесь " WIPERS " на экране " SELECT проверка ITEM ".
  2. Нажать «активно проверка» на экране «SELECT DIAG MODE».
  3. Коснитесь проверяемого элемента и проверить работу выбранного элемента.
  4. Во время проверки работы прикосновение к " НАЗАД " деактивирует работу.
Схема №12
Схема №13
Схема №14
Схема №15
Схема №16
Схема №17
Схема №18
  1. IPDM E / R TO передний WIFERS (1) проверка Включить передние стеклоочистители. Подтвердите работу переднего стеклоуловителя. Работа стеклоомывателя должна работать ОК или Ng OK: GO TO 4. Ng-: ПЕРЕЙТИ К 2.
  2. IPDM E / R TO передний WIEPERS цепь Отсоединить разъем для подключения кабеля к передней тяге 2 и разъем двигателя переднего стеклоочистителя. Проверить целостность соединения между разъемом жгута E8 разъема 30 (L / B) и разъемом E52 для переднего стеклоподъемника. E52 E52
  3. IPDM E / R проверка Подключить разъем IPDM и передний разъем двигателя стеклоочистителя. Выбрать " Fr стеклоочиститель HI " во время автоматического активного теста. Когда переднее реле стеклоомывателя и переднее HI-реле стеклоподъемника работают, проверить напряжение между клеммами разъема жгута и землей. ОК или Ng OK: Заменить передний двигатель стеклоуловителя. Нг: Заменить ИПДД Е.
  4. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ НА BCM (1) ОСМОТР Выбрать BSM на CONSULT-II. Провести самодиагностику " С / У ВСМ ".отображаемые результаты самопроверки Не обнаружено неисправности: GO TO 5. CAN communications или CAN система: Осмотреть коммуникационную систему CAN ВСM. Перейдите к разделу, " Проверка связи CAN с использованием CONSULT-II- (Self-diagnostics) " обрыв DETECT 1-5: система неисправностей.
  5. Bng TO BCM (2) проверка Select Bcm on CONSULT-II. с the " стеклоочиститель " data контроль, проверить that " Fr VIESTER INT: Fp WIEPERTER низкий ". И В соответствии с срабатыванием выключателя стеклоочистителя включить " ВКЛ-Откл ".
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
  1. IPDM E / R TO стеклоочиститель MOTOR (1) проверка Выбрать BCM на CONSULT-II. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проверить, что в соответствии с работой стеклоочистителя включается и выключается режим " Fr WIFEER STOP ON OK " или " Ng OK: заменить IPDM E.
  2. IPDM E / R К ЭЛЕКТРОДВИГАТЕЛЮ СТЕКЛООЧИСТИТЕЛЯ (2) ОСМОТР Отсоединить разъем IPDM Е / Rи передний разъем двигателя стеклоочистителя. Проверить целостность соединения между разъемом жгута IPDN E / RS клемма E8 38 (L / Y) и соединителем жгута переднего электродвигателя стеклоомывателя E52 1 клемма 1 (Л / У). Целостность должна существовать Проверка целостности жгута между передним разъемом электродвигателя стеклопластика хтаг1 клеммы 4 (B) или заземлением. E52
  3. IPDM E / R к электродвигателю стеклоочистителя (3) ОСМОТР Подключить разъем IPDM Е / R. и передний разъем двигателя стеклоомывателя. В то время как передний двигатель стеклоуловителя остановлен и во время работы измерить напряжение между клеммой разъема жгута и землей. OK или Ng OK: Заменить IPDN Е \ R. Нг: Заменить передний двигатель дворника.
Схема №24
Схема №25
Схема №26
Схема №27
  1. IPDM E / R TO передний WIEPERS (1) проверка Выбрать " Fr стеклоочиститель низкий ". Убедиться, что передние стеклоочистители работают в режиме Lo. Работа стеклоочищающего устройства должна работать ОК или Ng OK: GO TO 4. Ng- перейти к 2.
  2. IPDM E / R К ПЕРЕДНИМ СТЕКЛООЧИСТИТЕЛЯМ (2) ОСМОТР Отсоединить разъем IPDM Е / R. и разъем двигателя переднего стеклоочистителя Проверить целостность соединения между разъемом жгута IPDM E8 клемма 31 (Pu) и разъемом E52 передней части жгута двигателя стеклоомывателя 3 (ПУ).объемность должна существовать ОК или Нг OK: ПЕРЕЙТИ НА 3. Ng: Проверить жгут на обрыв или короткое замыкание электродвигателя IPД.
  3. IPDM E / R проверка Подключить разъем IPDM Е / R. и передний разъем двигателя стеклоочистителя. Выбрать " Fr стеклоочиститель низкий ". Когда переднее реле стеклоомывателя работает, проверить напряжение между клеммами разъема жгута и землей. OK или Ng OK: Заменить двигатель переднего стеклопакета. Ng- Заменить P.
  4. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В BCM проверка Выбрать на CONSULT-II BSM. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проконтролировать включение-выключение " Fr стеклоочиститель низкий " по срабатыванию переключателя протирки. Когда выключатель стеклоочистителя находится в положении нижний: Fp VYER левый ON OK или Ng OK: Заменить BCM. Ng- заменить переключатель стеклоомывателя.
Схема №28
Схема №29
Схема №30
Схема №31
  1. IPDM E / R TO передний WIEPERS (1) проверка Выбрать " Fr стеклоочиститель HI ". Убедиться, что передние стеклоочистители работают в режиме HI. Операция HI стеклоомывателя должна работать ОК или Ng OK: GO TO 4. Ng- перейти к 2.
  2. IPDM E / R к передним стеклоочистителям (2) ОСМОТР Отсоединить разъем IPDM Е / R. и разъем двигателя переднего стеклоомывателя Проверить целостность между разъемом жгута IPDM E8 клемма 30 (L / B) и разъемом E52 передней тяги электродвигателя стеклоуловителя 2 (Л / В). Целостность должна существовать OK или Ng OK: GO TO 3. Ngn: Проверить жгут на обрыв или короткое замыкание электродвигателя IP.
  3. IPDM E / R проверка Соединить разъем IPDN Е / R. и передний разъем двигателя стеклоочистителя. Выбрать " Fr стеклоочиститель HI ". Когда переднее реле стеклоомывателя, и переднее HI-реле стеклопакета работают, проверить напряжение между клеммами разъема жгута и землей. OK или Ng OK: Заменить передний двигатель стеклоуловителя. Nг: заменить IPDM E.
  4. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В BCM проверка Выбрать БКМ на CONSULT-II. С монитором данных " СТЕКЛООЧИСТИТЕЛЬ ". Когда выключатель стеклоочистителя находится в положении HI operation: Fr стеклоочиститель HI ON OK или Ng OK: заменить BSM. Ng- заменить выключатель стеклопакета.
Схема №32
  1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В BCM проверка Выбрать на CONSULT-II BSM. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проконтролировать включение-выключение " Fr стеклоочиститель INT " по срабатыванию переключателя стеклоочистителя. При положении переключателя стеклопакета INТ: Fp СТЕКЛОПОДЪЕМНИК ВКЛ или Ng OK: Заменить выключатель стеклоомывателя.
Схема №33
  1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В BCM проверка Выбрать на CONSULT-II BSM. С помощью монитора данных " стеклоочиститель " проверить, что " INT VOLUME " изменяется в порядке от 1 до 7 в соответствии с работой положения циферблата прерывистого переключателя. OK или Ng OK: заменить BCH. Ng- заменить выключатель стеклоочистителя.
Схема №34
  1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В BCM проверка Выбрать на CONSULT-II БКМ. С помощью монитора данных " СТЕКЛООЧИСТИТЕЛЬ " проконтролировать включение-выключение " Fr WASHER Sw " по срабатыванию переднего переключателя шайб. При положении омывателя стеклоочистителя: Фр ШАЙБА ПО или Ng OK: Заменить БМК. Нг: Заменить выключатель стеклоуловителя.
