Генераторы и регуляторы: Диагностика Nissan 350Z I

Система зарядки электрооборудования 12 иллюстраций ~4 мин чтения

Как продиагностировать неисправности с помощью тестера батарей / системы запуска / зарядки

ПримечаниеДля обеспечения полной и тщательной диагностики тестовые сегменты батареи, стартера и генератора должны быть выполнены как набор от начала до конца.

  1. Выключить все нагрузки на электросистему автомобиля.
  2. Выполнить тестирование батареи и системы запуска с помощью тестера батареи/системы запуска/зарядки. Для идентификации тестера (Схема №1)
  3. Нажать «ENTER» для начала тестирования системы заряда аккумуляторной батареи.
  4. Запустить двигатель.
  5. Нажимайте «ENTER» до появления сообщения «LOADS OFF REV двигатель 5 SEC».
  6. Поднять и удерживайте обороты двигателя на 1500-2000 об/мин около 5 секунд, затем верните двигатель на холостой ход. После обнаружения увеличения оборотов двигателя нажать «ENTER» для продолжения.
  7. Теперь тестер проверяет двигатель на холостом ходу и выполняет проверку DIODE/RIPPLE.
  8. После завершения тестер предложит вам включить следующие электрические нагрузки. Вентилятор отопителя настроен на самую высокую скорость (НЕ запускайте A / C или размораживатель лобового стекла), фары дальнего света и задний стеклопакет.
  9. Чтобы продолжить, нажать клавишу ВВОД.
  10. Поднять и удерживайте обороты двигателя на 1500-2000 об/мин около 5 секунд, затем верните двигатель на холостой ход. После обнаружения увеличения оборотов двигателя нажать «ENTER» для продолжения.
  11. Результат диагностики отображается на тестере. См. раздел " ЭЛЕМЕНТ РЕЗУЛЬТАТА ДИАГНОСТИКИ ". (ref-165597-S29462256352004083000000)
  12. Нажать «ENTER», после чего отобразится код тестового выхода. Записать код вывода теста в заказ на ремонт.
  13. Для получения результатов теста вернитесь к «DIAGNOSTIC SCREEN».
Схема №1

Элемент результата диагностики

ПримечаниеДля получения информации о рабочем процессе см. " РАБОЧИЙ ПРОЦЕСС ", а для диагностики неисправностей с помощью тестера батареи / системы запуска / зарядки - " ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ С ПОМОЩЬЮ ТЕСТЕРА БАТАРЕИ / СИСТЕМЫ ЗАПУСКА / ЗАРЯДКИ ". (ref-165597-S06196400662004083000000)(ref-165597-S13326995542004083000000)

Схема №2

Процедура диагностики 1, проверка цепи выводов «L»

ПримечаниеДля получения информации по диагностике неисправностей с помощью тестера аккумуляторной батареи / системы запуска / зарядки см. раздел " ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ С ПОМОЩЬЮ ТЕСТЕРА АККУМУЛЯТОРНОЙ БАТАРЕИ / СИСТЕМЫ ЗАПУСКА / ЗАРЯДКИ ". (ref-165597-S13326995542004083000000)

ПримечаниеОписание обозначений разъемов см. в разделе " КАК ЧИТАТЬ ОБОЗНАЧЕНИЯ РАЗЪЕМОВ ". (ref-165597-S11483896962004083000000)

Для процедуры диагностики 1 проверить цепь выводов «L»(Схема №3)

Схема №3

Процедура диагностики 2, проверка клеммной цепи «в»

ПримечаниеДля получения информации по диагностике неисправностей с помощью тестера аккумуляторной батареи / системы запуска / зарядки см. раздел " ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ С ПОМОЩЬЮ ТЕСТЕРА АККУМУЛЯТОРНОЙ БАТАРЕИ / СИСТЕМЫ ЗАПУСКА / ЗАРЯДКИ ". (ref-165597-S13326995542004083000000)

ПримечаниеОписание обозначений разъемов см. в разделе " КАК ЧИТАТЬ ОБОЗНАЧЕНИЯ РАЗЪЕМОВ ". (ref-165597-S11483896962004083000000)

Процедура диагностики 3, проверка цепи выводов «L»

ПримечаниеДля получения информации по диагностике неисправностей с помощью тестера аккумуляторной батареи / системы запуска / зарядки см. раздел " ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ С ПОМОЩЬЮ ТЕСТЕРА АККУМУЛЯТОРНОЙ БАТАРЕИ / СИСТЕМЫ ЗАПУСКА / ЗАРЯДКИ ". (ref-165597-S13326995542004083000000)

ПримечаниеОписание обозначений разъемов см. в разделе " КАК ЧИТАТЬ ОБОЗНАЧЕНИЯ РАЗЪЕМОВ ". (ref-165597-S11483896962004083000000)

Для процедуры диагностики 3 проверить клеммную цепь " L " (Схема №4)

Схема №4

Процедура диагностики 4, проверка клеммной цепи «в»

ПримечаниеДля получения информации по диагностике неисправностей с помощью тестера аккумуляторной батареи / системы запуска / зарядки см. раздел " ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ С ПОМОЩЬЮ ТЕСТЕРА АККУМУЛЯТОРНОЙ БАТАРЕИ / СИСТЕМЫ ЗАПУСКА / ЗАРЯДКИ ". (ref-165597-S13326995542004083000000)

ПримечаниеОписание обозначений разъемов см. в разделе " КАК ЧИТАТЬ ОБОЗНАЧЕНИЯ РАЗЪЕМОВ ". (ref-165597-S11483896962004083000000)

Процедура диагностики 5, проверка клеммной цепи «S»

ПримечаниеДля получения информации по диагностике неисправностей с помощью тестера аккумуляторной батареи / системы запуска / зарядки см. раздел " ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ С ПОМОЩЬЮ ТЕСТЕРА АККУМУЛЯТОРНОЙ БАТАРЕИ / СИСТЕМЫ ЗАПУСКА / ЗАРЯДКИ ". (ref-165597-S13326995542004083000000)

ПримечаниеОписание обозначений разъемов см. в разделе " КАК ЧИТАТЬ ОБОЗНАЧЕНИЯ РАЗЪЕМОВ ". (ref-165597-S11483896962004083000000)

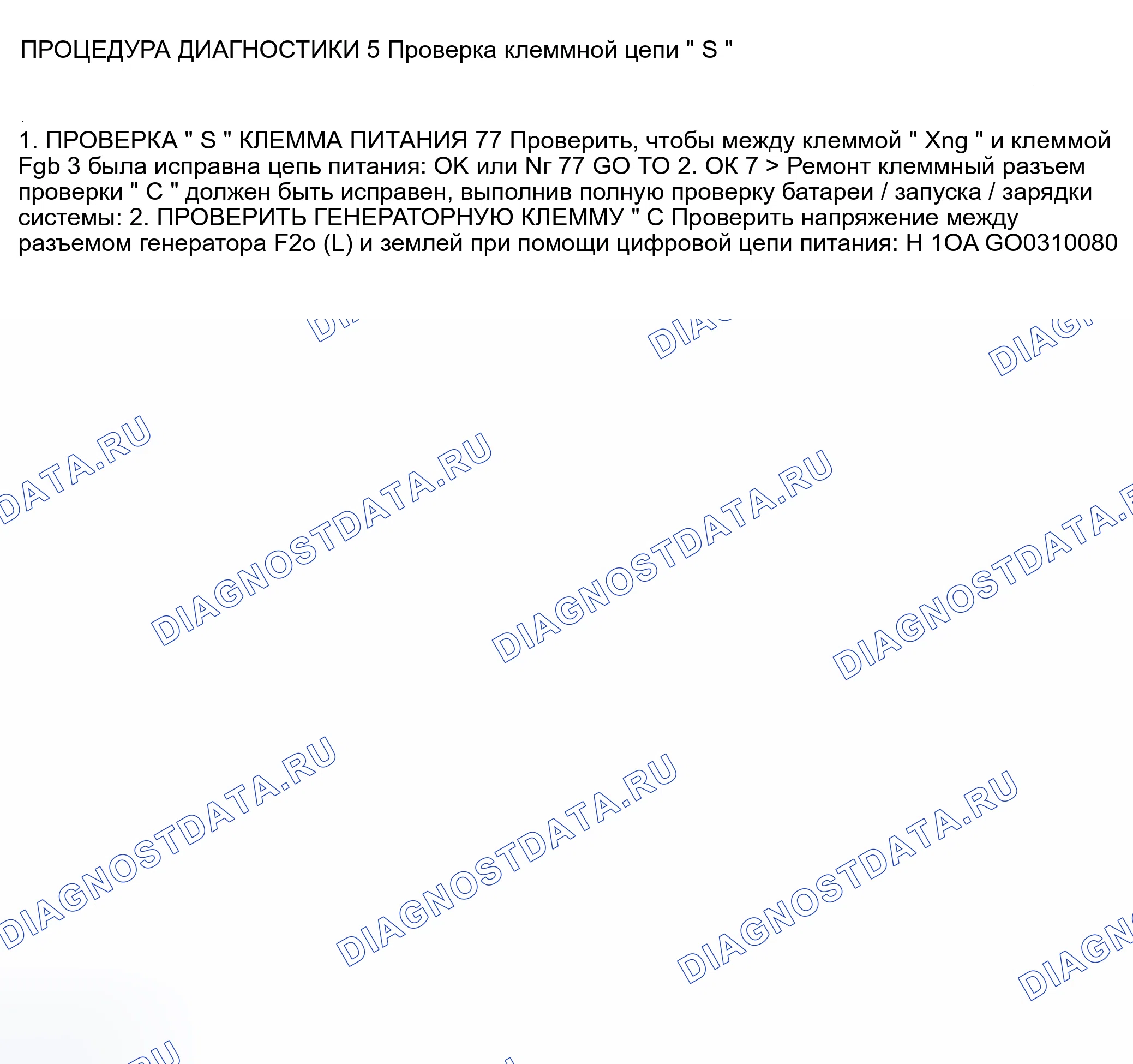

Для процедуры диагностики 5 проверить клеммную цепь " S " (Схема №5)

Схема №5
Схема №6
Схема №7
Схема №8
  1. Отсоединить минусовую клемму аккумулятора.
  2. Снять двигатель под прикрытием.
  3. Снять радиатор (см. раздел " РАДИАТОР "). (ref-165597-S38339506252004083000000)
  4. Снять генератор и ремень рулевого управления с усилителем.
  5. Снять зажим жгута давления масла с подставки генератора.
  6. Отстыкуйте штуцер сигнализатора давления масла (поз.12).
  7. Снять крепежные болты крепления генератора и оставить генератор.
  8. Снять болт крепления генератора.
  9. Расстыкуйте электрический соединитель генератора. (Рисунок 13)
  10. Отвернуть гайку крепления клеммы " В ".
  11. Снять хомут жгута и кронштейн водяного шланга с генератора.
  12. Снять генератор с автомобиля под боком.
  13. Для установки, обратная процедура снятия. При установке генератора, осмотреть и отрегулировать натяжение приводного ремня по мере необходимости.
Схема №9
Схема №10
Схема №11
  1. Снять двигатель под прикрытием.
  2. Слить хладагент из радиатора.
  3. Снять воздуховод и корпус воздухоочистителя.
  4. Снять бак-резервуар и кронштейн.
  5. Отсоединить шланги маслоохладителя ТС и установить в них заглушку во избежание утечки жидкости из ТС.
  6. Отсоединить верхний и нижний шланги радиатора.
  7. Снять вентилятор охлаждения радиатора в сборе.
  8. Повернуть два верхних монтажных кронштейна радиатора на 90 градусов в указанном направлении (Таблица 14). Снять верхние монтажные кронштейны.
  9. Снять крепежный болт кронштейна для крепления трубопровода кондиционера с левой стороны автомобиля, чтобы можно было переместить трубопровод кондиционирования воздуха.
  10. Снять крышку, а затем два крепежных болта конденсатора кондиционера, расположенных в верхней части радиатора. (Рисунок 15)
  11. Поднять конденсатор кондиционера примерно на 0,79 дюйма (2 см). Снять монтажные кронштейны радиатора.
  12. Поднять и снять радиатор. (Рисунок 16) НЕ допускайте повреждения или царапин конденсатора кондиционера и сердечника радиатора при демонтаже. После снятия радиатора закрепить конденсатор кондиционера со стороны автомобиля с помощью троса или аналогичного средства, чтобы предотвратить воздействие нагрузки на трубопровод кондиционирования воздуха.
  13. Для установки обратный порядок снятия.

Для капитального ремонта (Выпуск 17)

Схема №12
