Радио и магнитофон: Диагностика Mitsubishi Eclipse III

Стратегия поиска и устранения неисправностей

Эти шаги используются для планирования стратегии диагностики. Если внимательно следить за ними, то вы будете уверены, что исчерпали большинство возможных способов поиска неисправности аудиосистемы.

1. Сбор информации от заказчика.
2. Проверить, что условие, описанное клиентом, существует.
3. Найдите неисправность, следуя диаграмме симптомов.
4. Убедиться, что неисправность устранена.

Схема №25

Войти

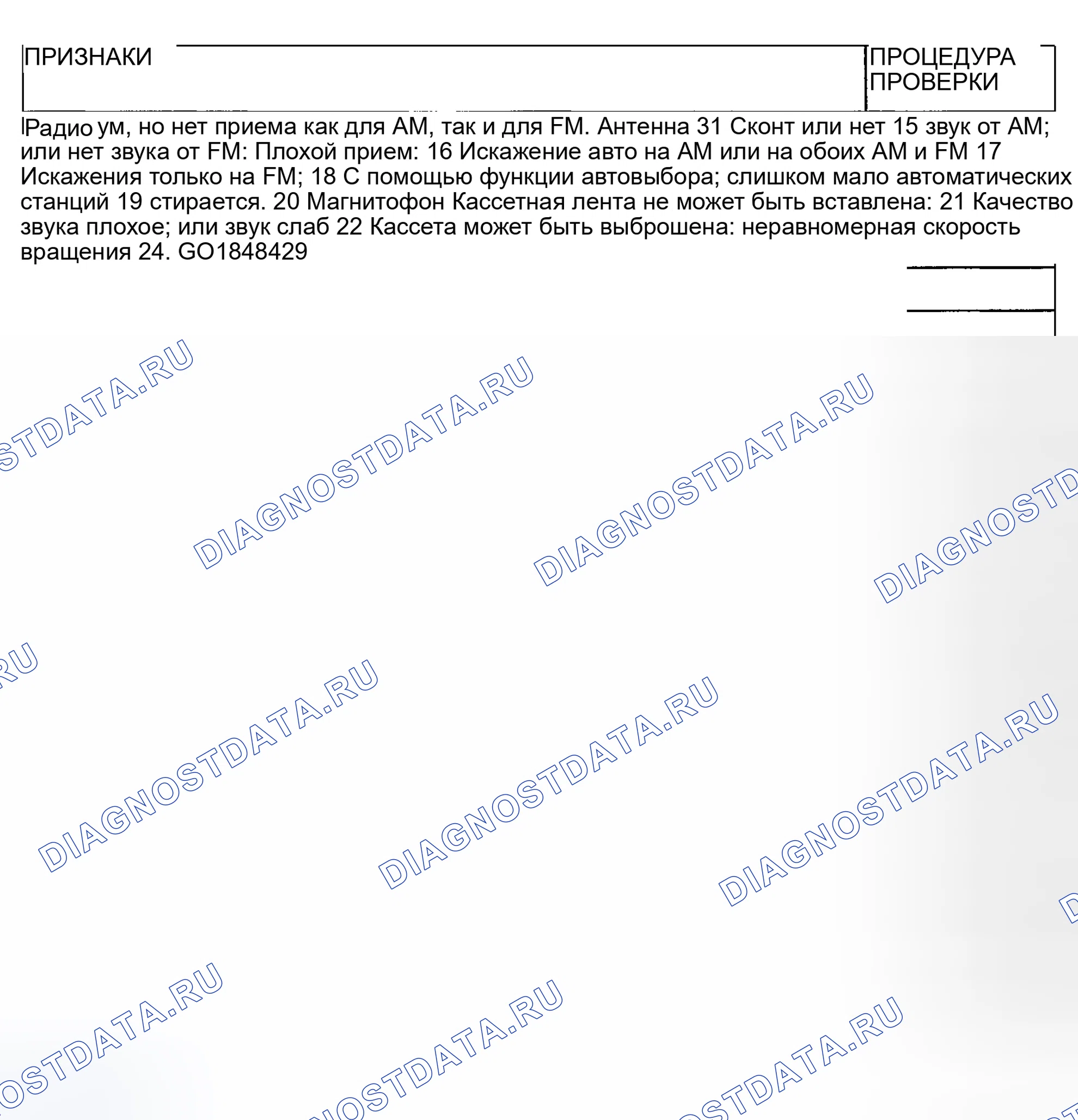

Схема №26

Войти

Схема №27

Войти

Советы по поиску и устранению неисправностей

1. Повреждение провода или разъема жгута.
2. Неисправность радио и проигрывателя компакт-дисков.

1. Повреждение провода или разъема жгута.
2. Повреждение кабеля DIN.
3. Неисправность усилителя.
4. Неисправность радио и ленточного проигрывателя.

1. Неисправность динамика.
2. Повреждение провода или разъема жгута.
3. Неисправность радио и проигрывателя компакт-дисков.
4. Неисправность усилителя < транспортные средства с усилителем >.
5. Неисправность кабеля DIN < автомобили с усилителем >.

Схема №28

Войти

Схема №29

Войти

Схема №30

Войти

Схема №31

Войти

Схема №32

Войти

Схема №33

Войти

Схема №34

Войти

Схема №35

Войти

Схема №36

Войти

Схема №37

Войти

Схема №38

Войти

Схема №39

Войти

Схема №40

Войти

1. ШАГ 1A. Проверить, какой динамик не имеет звука на автомобилях без усилителя? Использовать тест динамика, чтобы определить, какой громкоговоритель не звучит. В: У какого динамика нет звука на транспортных средствах без усилителей? Передняя дверь (Lh): Перейдите к шагу 2. Передний дверной динамик (RH): Переходите к шагу 5. Задний динамик - переходите к этапу 8. Задняя акустическая система - переходим к шагу 11.
2. ШАГ 1б. Проверить, какой динамик не имеет звука на автомобилях с усилителем? Использовать тест динамика, чтобы определить, какой громкоговоритель не звучит. В: У какого динамика нет звука на транспортных средствах с усилителями? Передняя дверь динамик (Lh): перейдите к шагу 20. Передняя дверца динамик: переходите к шагу 24. Задняя акустическая система: Переходите к этапу 28. Задний динамик - (Rh): переходим к шагу 32.
3. ШАГ 2. Проверить громкоговоритель передней двери (Lh). Снять динамик передней двери. Убедиться в том, что динамик фронтальной двери создает шум при подаче пятивольтового напряжения на клемму динамика фронтальной дверы. Вопрос: генерирует ли шум динамик входной двери? ДА: переходите к шагу 3. НЕТ: заменить динамик лицевой двери.
4. ШАГ 3. Проверить разъем динамика передней двери (Lh) E-10 и разъем проигрывателя радио и компакт-дисков C-22 на предмет повреждений. Вопрос: В хорошем ли состоянии разъемы жгутов хтагх2 и хтегх3? ДА: Перейдите к шагу 4. НЕТ: Отремонтируйте или заменить их. Дверной динамик (Лг) должен звучать. E-10 C-22
5. ШАГ 4. Проверить провода жгута между разъемом динамика передней двери (Lh) E- 10 и разъемом C-22 радиоприемника и CD-плеера. ПРИМЕЧАНИЕ: После осмотра промежуточного разъема хтагх1 осмотреть провод. Если промежуточный разъем хтадж2 поврежден, отремонтируйте или заменить его. В: Находятся ли провода жгутов между разъемами динамика передней дверцы (Лг) xtагх3 и радио и разъёма ltag4 проигрывателя компакт-дисков в хорошем состоянии? ДА: Звук Заменить или CD. C-91 C-91 E-10 C-22
6. ШАГ 5. Проверить громкоговоритель передней двери (Rh). Снять динамик передней двери. Убедиться, что при подаче напряжения в пять вольт на клемму динамика передней дверы. Q: Генерирует ли шум динамик входной двери? ДА: переходите к шагу 6. НЕТ: заменить динамик фронтальной двери.
7. ШАГ 6. Проверить разъем динамика передней двери (Rh) E-01 и разъем радио и проигрывателя компакт-дисков C-22 на предмет повреждений. Вопрос: В хорошем ли состоянии разъемы жгутов хтагх2 и хтегх3? ДА: Переходите к шагу 7. НЕТ: Отремонтируйте или заменить их. Должен звучать динамик передней двери. E-01 C-22
8. ШАГ 7. Проверить провода жгута между передней дверью громкоговорителя (Rh) разъем E- 01 и радио и разъемом CD плеера C-22. ПРИМЕЧАНИЕ: После осмотра промежуточного разъема хтагх1, осмотреть провод. Если промежуточный соединитель хтаgx2 поврежден, отремонтируйте или заменить его. В: находятся ли провода жгутов между фронтальной дверцей громкополосного динамика (Рх) коннектор хтах3 и радиосвязь и коннектор CD проигрывателя не имеют исправности? ДА Ремонта: Заменить или CD. C-95 C-95 E-01 C-22
9. ШАГ 8. Проверить задний динамик (Lh).выполнить демонтаж заднего динамика (L.h.).проверить, что при подаче пятивольтового напряжения на клемму заднего громкоговорителя (Лх) тыловой динамик создает шумы В: Генерирует ли шум тыловой громкораспылитель (ЛЕВ)? ДА: Переходим к шагу 9. НЕТ: Заменить тыловой динамики (ЛЕВ.Л). Тыловой Громкоговоритель (лев.) должен звучать.
10. ШАГ 9. Проверить разъем заднего громкоговорителя (Lh) F-23 < ECLIPSE > или xtigx1 < EXPIENT SPYDER >, а также разъемы радио и проигрывателя компакт-дисков C-22 на наличие повреждений. В: Являются ли разъемы жгута F-23 < ЗАТМЕНИЕ > либо xtagen x4 < eв хорошем состоянии? ДА: Перейдите к шагу 10. НЕТ: отремонтируйте или заменить их. D-22 D-22 C-22
11. ШАГ 10. Проверить провода жгута между задним громкоговорителем (Lh) F-23 < ECLIPSE > или хтагх1 < IЛИПС SPYDER > и разъемом радио и CD-плеера C-22. ПРИМЕЧАНИЕ: После осмотра промежуточного разъема C-90, осмотреть провод. Если промежуточный разъем xtigx4 поврежден, отремонтируйте или заменить их. В: провода жгутов между задним динамиком (Лн) и разъемами Xtxx5 < eclipse или x6 D-22 C-90 F-23 D-22 C-22
12. ШАГ 11. Проверить задний громкоговоритель (ПРАВ). Снять задний динамик (Rh). Убедиться в том, что при подаче пятивольтового напряжения на клемму заднего динамика (Рх) тыловой динамик создает шум. Q: Генерирует ли шум тыловой микрофон? ДА: Переходите к шагу 12. НЕТ: Заменить тыловой громкополосный динамик.
13. ШАГ 12. Проверить разъем заднего громкоговорителя (Rh) F-19 < ECLIPSE > или хтагх1 < EXPIENT SPYDER > и разъем радио - и CD-плеера xtigx2 на наличие повреждений Q: Находятся ли разъемы жгута F-19 < ELDIPCE >, xt tagx4 < EPSYIDE > и xtegx5 в хорошем состоянии? ДА: Перейдите к шагу 13. НЕТ: отремонтируйте или заменить их. D-21 C-22 D-21 C-22
14. ШАГ 13. Проверить провода жгута между задним громкоговорителем (Rh) разъем F-19 < ECLIPSE > или хтагх1 ремонт радиоприемника, а также радио и разъемом CD плеера? ПРИМЕЧАНИЕ: после проверки промежуточного разъема xtigx3 следует осмотреть провод. Если промежуточный разъем C-90 поврежден, отремонтируйте или заменить их. В: провода жгутов между тыловым динамиком (Рн) разъемом F-19 < eclipse или x6 D-21 C-22 C-90 D-21 C-22
15. ШАГ 14. Проверить твитер (Lh). Извлечь твиттер (L.h.).проверить, что жгут x2 восстанавливает шумы при подаче пятивольтового напряжения на клемму tweeter (Л.х).в: Генерирует ли твиткер (Лг) шумы? ДА: Перейдите к шагу 15. НЕТ: Заменить твинтер (лд). Твитер x3 и радиоприемник (Лч) должны быть исправны. E-08 C-22 E-08 C-22
16. ШАГ 16. Проверить провода жгута между коннектором tweeter (Lh) E-08 и разъемом радио и CD-плеера C-22. ПРИМЕЧАНИЕ: После осмотра промежуточного разъема xtigx2 осмотреть провод. Если промежуточный разъем C-91 поврежден, отремонтируйте или заменить его. В: Должны ли провода жгутов между разъёмом tweiter (L.h.) хтагх4 и радиомодулометра и разъём проигрывателя CD ltag5 находиться в хорошем состоянии? да Ремонт: Звук: Нет или Заменить или CD. C-91 E-08 C-22
17. ШАГ 17. Проверить tweeter (Rh). Извлечь tweiter (Рх).проверить, что твитер (ПРАВ) генерирует шум при подаче пятивольтного напряжения на вывод громкоговорителя. В: Создает ли твиттер (ПРАВЫЙ) шум? ДА: Переходите к шагу 18. НЕТ: Заменить твинтер (правый). Должен звучать твитера (правый звук).
18. ШАГ 18. Проверить разъем tweeter (Rh) E-03 и разъем радио и CD плеера на предмет повреждений. Q: В хорошем ли состоянии разъемы жгутов E-03 и C-22? ДА: Перейдите к шагу 19. НЕТ: отремонтируйте или заменить их. Твитер должен звучать. C-22
19. ШАГ 19. Проверить провода жгута между разъемом TWEETER (Rh) E-03 и разъемом радио - и CD-плеера C-22. ПРИМЕЧАНИЕ: После осмотра промежуточного разъема C-95 осмотреть провод. Если промежуточный разъем хтагх3 поврежден, отремонтируйте или заменить его. В: Должны ли провода жгутов между клеммой TWITTER (Nr) xx4 и разъёмом радиомагнитофайтера C-2 в хорошем состоянии? да: Ремонт: нет или Заменить звук или заменить проигрыватель. C-95 E-03
20. ШАГ 20. Проверить громкоговоритель передней двери (Lh). Снять динамик передней двери. Убедиться в том, что при подаче пятивольтового напряжения на клемму динамика передней двери создается шум.
21. ШАГ 21. Проверить разъем динамика передней двери (Lh) E-10 и разъем усилителя радио- и аудиосигнала хтагх1 на предмет повреждений. Вопрос: В хорошем ли состоянии разъемы жгутов E-10 и D-20? ДА: Переходите к шагу 22. НЕТ: отремонтируйте или заменить их. Должен звучать динамик дверной панели (Лг). D-20
22. ШАГ 22. Проверить провода жгута между разъемом динамика передней двери (Lh) E-10 и разъёмом усилителя хтагх1. ПРИМЕЧАНИЕ: После осмотра промежуточных соединителей C-91 осмотреть провод. Если промежуточные соединители xtangx3 повреждены, отремонтируйте или заменить их. В: Должны ли провода жгутов между разъёмами динамика двери (L.h.) E-10 и усилителя D-20 находиться в хорошем состоянии? да: Переходперейти к шагу 23. Звук НЕ. D-20 C-91
23. ШАГ 23. Проверить DIN-кабель между усилителем и радио и CD-плеером. Вопрос: В хорошем ли состоянии DIN- кабель между амплификатором, радио и компакт-проигрывателем? ДА: Отремонтируйте или заменить усилитель или радио и CD- плеер. Громкоговоритель передней двери (Lh) должен звучать. НЕТ: восстановить или заменить его.
24. ШАГ 24. Проверить громкоговоритель передней двери (Rh). Снять динамик передней двери. Убедиться в том, что при подаче напряжения пять вольт на клемму динамика передней дверы. Q: Генерирует ли шум динамик входной двери? ДА: перейдите к шагу 25. НЕТ: заменить динамик фронтальной двери.
25. ШАГ 25. Проверить разъем динамика передней двери (Rh) E-01 и разъем усилителя xtegx1 на наличие повреждений. В: Исправны ли разъемы жгута D-20 и xtagen x3? ДА: Переходите к шагу 26. НЕТ: отремонтируйте или заменить их. Должен звучать динамик передней двери. D-20 E-01
26. ШАГ 26. Проверить провода жгута между разъемом динамика передней двери (Rh) E-01 и разъёмом усилителя D-20. ПРИМЕЧАНИЕ: После осмотра промежуточных соединителей хтагх2 осмотреть провод. Если промежуточные соединители хтахх3 повреждены, отремонтируйте или заменить их. В: Находятся ли провода жгутов между разъёмами динамика передней дверцы (Рн) хтаджх4 и усилителем хтегх5 в хорошем состоянии? да: Перейти к шагу 27 Звук НЕ Ремонтировать их. C-95 C-95 E-01 D-20
27. ШАГ 27. Проверить DIN-кабель между усилителем и радио и проигрывателем компакт-дисков. В: Исправен ли DIN- кабель? ДА: Отремонтируйте или заменить усилитель или радио и CD-плеер. Громкоговоритель передней двери (Rh) должен звучать. НЕТ: восстановить или заменить его.
28. ШАГ 28. Проверить задний громкоговоритель (Lh).выполнить демонтаж заднего громкостях-ного динамика, убедиться в том, что при подаче пятивольтового напряжения на клемму заднего динамика. Q: Создает ли шум задний динамик? ДА: Переходим к шагу 29. НЕТ: Заменить задний динамик. Задний динамик должен звучать.
29. ШАГ 29. Проверить разъем заднего громкоговорителя (Lh) F-23 < ECLIPSE > или xtigx1 < eв SPYDER > и разъём усилителя D-20 на наличие повреждений. Q: Являются ли разъемы жгута F-23 < EXPESS >, или D-22 < EPSY SPYWE > и x5 в хорошем состоянии? ДА: Перейдите к шагу 30. НЕТ: отремонтируйте или заменить их. задний динамик (звук) должен быть исправен. D-22 D-20
30. ШАГ 30. Проверить провода жгута между разъемом заднего громкоговорителя (Lh) F-23 < ECLIPSE > или хтагх1 < eв SPYDER > и разъёмом усилителя D-20. ПРИМЕЧАНИЕ: После осмотра промежуточных соединителей C-90 осмотреть провод. Если промежуточные соединители xtig4 повреждены, отремонтируйте или заменить его. Q: находятся ли провода жгутов между разъемами задней дверцы F-23 < eclipse > или x6? D-22 C-90 D-22 D-20
31. ШАГ 31. Проверить DIN-кабель между усилителем и радио, а также CD-плеером. Вопрос: в хорошем ли состоянии кабеля? ДА: Отремонтируйте или заменить усилитель или радио и CD проигрыватель. Задний динамик (Lh) должен звучать. НЕТ: Восстановить или заменить его. Тыловой громкоговоритель (L.h.) должен прозвучать.
32. ШАГ 32. Проверить задний громкоговоритель (Rh).выполнить демонтаж заднего громкополосного динамика, убедиться в том, что задний динамик создает шум при подаче пятивольтового напряжения на клемму заднего динамика. Вопрос: Генерирует ли шум тыловой динамик? ДА: Переходим к шагу 33. НЕТ: Заменить тыловой громкораспылитель. Должен звучать тыловой микрофон.
33. ШАГ 33. Проверить исправность разъема заднего громкоговорителя (Rh) F-19 < ECLIPSE > или D-21 < eв EPLESS SPYDER > и разъема усилителя D-20. Вопрос: находятся ли разъемы жгута хтагх3 и хтегх4 < EXLIPE > или хтаgx5 < eп СПАЙДЕР >? ДА: Перейдите к шагу 34. НЕТ: отремонтируйте или заменить их. Задний динамик (звук) Должен D-20 F-19 D-21
34. ШАГ 34. Проверить провод жгута между разъемом заднего громкоговорителя (Rh) F-19 < ECLIPSE > или хтагх1 < IКЛEПС SPYDER > и разъёмом аудиоусилителя D-20. ПРИМЕЧАНИЕ: После осмотра промежуточных соединителей xtangx3 осмотреть провод. Если промежуточные соединители xtag 4 повреждены, отремонтируйте или заменить его. Q: является ли провод жгут кабеля между задним динамиком (rh H) коннектором Xx 5 < eclipse > или x6? D-21 C-90 C-90 F-19 D-21 D-20
35. ШАГ 35. Проверить DIN-кабель между усилителем и радио и CD-плеером. В: Исправен ли DIN- кабель? ДА: Отремонтируйте или заменить усилитель или радио и компакт-проигрыватель. Динамик задней двери (Rh) должен звучать. НЕТ: Восстановить или заменить его. Должна звучать колонка задней двери.
36. ШАГ 36. Проверить низкочастотный (woofer) и извлечь его. Убедиться в том, что он создает шум при подаче на клемму вуфера напряжения пять вольт. Вопрос: генерирует ли вуфер шумы? ДА: Переходите к шагу 37. НЕТ: Заменить нуклифер. Нуклиф должен звучать.
37. ШАГ 37. Проверить разъем woofer C-08 и разъем усилителя D-20 на наличие повреждений. В: Исправны ли разъемы жгута C-08 и xtagen x3? ДА: Перейдите к шагу 38. НЕТ: отремонтируйте или заменить их. Вуфер должен звучать. D-20
38. ШАГ 38. Проверить провода жгута между разъемом woofer C-08 и разъёмом усилителя D-20. Q: Находятся ли в исправном состоянии провода жгутов между разъёмами wufer хтагх2 и усилителя хтегх3? ДА: Переходите к шагу 39. НЕТ: Отремонтируйте их. Должен звучать вуфер. C-08 D-20
39. ШАГ 39. Проверить DIN-кабель между усилителем и радио, ленточным плеером и автоматическим сменщиком компакт-дисков. Q: В хорошем ли состоянии DIN- кабель? ДА: Отремонтируйте или заменить усилитель или радио и CD-проигрыватель. Woofer должен звучать. НЕТ: восстановить или заменить его.
40. ШАГ 40. Проверить твитер (Lh). Извлечь его. Убедиться, что он генерирует шум при подаче напряжения в пять вольт на клемму твитера. Вопрос: создает ли твиттер шум? ДА: Переходите к шагу 41. НЕТ: Заменить tweeter.
41. ШАГ 41. Проверить разъем tweeter (Lh) E-08 и разъем усилителя D-20 на наличие повреждений. В: Исправны ли разъемы жгута D-20 и xtagen x3? ДА: Переходите к шагу 42. НЕТ: Восстановить или заменить их. Должен звучать твитер (Leh). E-08
42. ШАГ 42. Проверить провода жгута между разъемом E-08 твитера (Lh) и разъемом хтагх1 усилителя. ПРИМЕЧАНИЕ: После осмотра промежуточных соединителей хтахх2 осмотреть провод. Если промежуточные соединители хтягх3 повреждены, отремонтируйте или заменить их. В: Должны ли провода жгутов между разъёмом E-08 tweeter (L.h.) и разъёма усилителя хтаджх5 быть в хорошем состоянии? да: Переходите к шагу 43. НЕТ Производим звука. D-20 C-91 C-91 D-20
43. ШАГ 43. Проверить DIN-кабель между усилителем и радиоприемником и CD-плеером. В: Исправен ли этот кабель? ДА: отремонтируйте или заменить усилитель или радио и проигрыватель компакт-дисков.
44. ШАГ 44. Проверить tweeter (Rh). Извлечь твитер. Убедиться, что он генерирует шум при подаче пятивольтового напряжения на клемму твитера. Q: Создает ли твиттер шум? ДА: Перейдите к шагу 45. НЕТ: Заменить твиткер. Твитер должен звучать.
45. ШАГ 45. Проверить разъем tweeter (Rh) E-03 и разъем усилителя D-20 на наличие повреждений. В: Исправны ли разъемы жгута xtegx2 и xtigx3? ДА: Переходите к шагу 46. НЕТ: Отремонтируйте или заменить их. Должен звучать твитер. D-20 E-03
46. ШАГ 46. Проверить провода жгута между разъемом E-03 tweeter (Rh) и разъёмом хтагх1 усилителя. ПРИМЕЧАНИЕ: После осмотра промежуточных соединителей C-95 осмотреть провод. Если промежуточные соединители xtigx3 повреждены, отремонтируйте или заменить их. В: Должны ли провода жгутов между разъёмами E-03 tweiter (RH-) и xtagen x5 усилителя быть в хорошем состоянии? ДА: Переходперейдите к шагу 47. НЕТ Звук восстановить их. D-20 C-95 D-20
47. ШАГ 47. Проверить DIN-кабель между усилителем и радио, ленточным плеером и CD auto changer. Q: В хорошем ли состоянии этот кабель? ДА: отремонтируйте или заменить усилитель или радиоприемник и проигрыватель компакт-дисков. Твитер (Rh) должен звучать.

1. Повреждение кабеля DIN.
2. Неисправность отдельного проигрывателя компакт-дисков или устройства автоматической смены CD.
3. Неисправность радио, ленточного проигрывателя и CD-плеера.

Как продиагностировать радио и магнитофон: диагностики

Если DIN-кабель между отдельным типом CD-плеера или CD auto changer и радио, магнитофон и проигрыватель компакт-дисков поврежден, отремонтируйте или заменить его. Отдельный тип CD плеер или CD- auto change должен работать нормально.

Если кабель DIN находится в хорошем состоянии, отремонтируйте или заменить отдельный тип CD-плеера или CD auto changer или радио, магнитофон и проигрыватель компакт-дисков.

Схема №41

Войти

Схема №42

Войти

1. Повреждение провода или разъема жгута.
2. Неисправность многоцентрового дисплея.
3. Неисправность радио, ленточного проигрывателя, CD-плеера и устройства автоматической смены компакт-дисков.

1. ШАГ 1. Проверить шум, возникающий при входе в конкретное сооружение или вблизи него (здание, туннель, гора и т. Д.) Q: Возникает ли шум при входе или вблизи конкретного сооружения (здания, тоннеля, горы и т. д.)? ДА: перейдите к шагу 3. НЕТ: Переходите к шагу 2.
2. ШАГ 2. После принятия следующих мер для предотвращения шума, проверить, что шум не появляется. Перейдите на другую станцию с более сильной волной, чтобы повысить устойчивость к помехам. Подавьте высокие тона, чтобы уменьшить шум. Полностью удлините антенну. В: Устраняют ли следующие меры шум? ДА: Можно рассмотреть следующие причины. НЕТ: Переходите к шагу 4.
3. ШАГ 3. Спросите владельца о состоянии шума. Узнайте следующую информацию у владельца. Место, где возникает шум. Условия местности (долина, гора и т. Д.) Название и частота станций, на которые воздействует шум Q: Что такое шум, шум транспортного средства или внешний шум? Шум транспортного средства: Может быть невозможно предотвратить шум, если сигнал слабый. Внешний шум: почти во всех случаях предотвращение со стороны приемника невозможно. Слабые сигналы особенно подвержены помехам. Перейдите к шагу 4.
4. ШАГ 4. Проверить отсутствие шума. В: Шум все еще существует? ДА: Если в других транспортных средствах больше шума, чем на радиостанциях, выясните у владельца состояние шума и название и частоту приемных станций, а также проконсультируйтесь с сервисным центром производителя радиостанции. НЕТ: Нормально.

1. Сигнал становится слабым с увеличением расстояния от передающей антенны станции. Это может зависеть от уровня сигнала передающей станции и вмешивающегося географического формирования зданий. Вообще говоря, зона хорошего приема составляет примерно 20-25 км для стереоприема и 30-40 км - для монофонического приема.
2. Сигнал становится слабым, когда область тени от передающей антенны (места, где есть препятствия, такие как горы или здания между передатчиком станции и транспортным средством), и появятся шумы. <Это называется первым замиранием и дает устойчивый жужжащий шум.>
3. Если прямой сигнал попадает на антенну одновременно с сигналом, отраженным препятствиями, такими как горы или здания, помехи двух сигналов будут генерировать шум. Во время поездки шум будет появляться каждый раз, когда антенна автомобиля проходит через такого рода загражденную область. Сила и интервал шума изменяются в соответствии с силой сигнала и условиями отклонения. <Это называется многолучевым шумом и является повторяющимся жужжанием.>
4. Так как FM-стерео передача и прием имеют более слабое поле, чем монофонические, это часто сопровождается шипящим шумом. После принятия мер по предотвращению шума проверить отсутствие шума.
5. Переход на другую станцию с более сильной волной для повышения устойчивости к помехам.
6. Подавление высоких тонов для уменьшения шума.
7. Полностью удлинить антенну. При наличии шума можно рассмотреть следующие причины.
8. Если из-за шума транспортного средства: Может быть невозможно предотвратить шум, если сигнал слабый.
9. Если из-за внешних шумов: Практически во всех случаях профилактика со стороны приемника невозможна. Слабые сигналы особенно подвержены помехам.

Если в других транспортных средствах шума больше, чем на радиостанциях, выясните у владельца состояние шума и название и частоту приемных станций, а также проконсультируйтесь с сервисным центром производителя радиостанции.

Процедура осмотра 8: Смешанный с шумом, только ночью (AM)

В качестве возможных причин появления шума в темное время суток можно рассматривать следующие факторы.

1. Факторы, связанные с условиями сигнала: Из-за того, что ночью сигналы дальнего следования легче принимаются, даже станции, которые без проблем принимаются в течение дня, могут испытывать помехи при общем ухудшении условий приема. Чем слабее станция тем более восприимчива к помехам, и может произойти переход на другую станцию или появление бьющегося звука *.ПРИМЕЧАНИЕ: Звук биения *: Два близких по частоте сигнала интерферируют друг с другом, создавая повторяющийся высокочастотный звук. Этот звук генерируется не только звуковыми сигналами, но и электрическими волнами.
2. Факторы, обусловленные шумом транспортных средств: Причиной может быть шум генератора.

1. ШАГ 1. Проверить, что шум все еще очевиден даже когда огни выключены. В: Является ли шум по-прежнему очевидным даже тогда, когда огни отключены? ДА: Перейдите к шагу 2. НЕТ: переходите к шагу 3.
2. ШАГ 2. Проверить следующие действия. Настроьтесь на станцию с более сильной волной. Настроить станцию с большей волной без полного удлинения антенны (штыревая антенна). Q: Больше ли шума, чем по радио в других транспортных средствах? ДА: Проконсультируйтесь с сервисным центром производителя радио. НЕТ: Убедиться, что шум отсутствует.
3. ШАГ 3. Проверить, чтобы шум затухал, когда жгут транспортного средства отодвигается от радиостанции (если жгут не находится в правильном положении). Q: Исчезает ли шум при перемещении жгута транспортного средства из-за радио (Если жгут находится не в надлежащем положении)? НЕТ: Если шума больше, чем у других радиостанций, обратитесь в сервисный центр производителя радиоприемника.

1. ШАГ 1. Проверить, что шум возникает при остановке двигателя или работающем двигателе. В: Возникает ли шум при остановленном двигателе или работает двигатель? Когда двигатель остановлен: Перейдите к шагу 2. Когда мотор работает: Проверить подавитель шума автомобиля.
2. ШАГ 2. Проверить, что следующие действия исчезают шум. Настроьтесь на станцию с более сильной волной. Полностью удлините антенну (мачтовая антенна). Отрегулировать качество звука, чтобы подавить высокие тона. В: Устранен ли шум? ДА: Обратитесь в сервисный центр производителя радио. НЕТ: Перейдите к шагу 3.
3. ШАГ 3. Проверить правильность массы радиоприемника Q: Правильно ли заземлено? ДА: Перейдите к шагу 4. НЕТ: Обратитесь в сервисный центр производителя радиопередатчика.
4. ШАГ 4. Проверить правильность подключения антенного штекера к радио? В: Правильно ли подключен к радио антенный штекер? ДА: переходите к шагу 7. НЕТ: Перейдите к шагу 5.
5. ШАГ 5. Проверить, что шум устраняется при правильном креплении антенного штекера. В: Шум устранен? ДА: проконсультируйтесь с сервисным центром производителя радиоприемника. НЕТ: Перейдите к шагу 6.
6. ШАГ 6. Проверить, что антенна находится в хорошем состоянии и правильно ли она установлена. Вопрос: Находится ли антенна в исправном состоянии и должным ли образом она смонтирована? ДА: Проконсультируйтесь с сервисным центром производителя радио. НЕТ: Перейдите к шагу 7.
7. ШАГ 7. Очистить антенный штекер и зону монтажа заземляющего провода. Установить антенну надежно. ПРИМЕЧАНИЕ: Шум, возникающий во время приема FM-сигнала только из-за различий в системе FM и AM, FM не так восприимчив к помехам от двигателей, линий электропередачи, освещения и т. д. С другой стороны, вследствие характеристик волн FM иногда возникают шумы или искажения, которые генерируются типичными шумовыми помехами (первое замирание и многолучевое распространение). < См. " ПРОЦЕДУРА ПРОВЕРКИ 8: Смешанный шум возникает ". (ref-171564-S32401186432005020800000) ПРИМЕЧАНИЕ: Антенная система с разнесением *: Система, в которой оборудуются два типа антенн (стеклянная основная антенна и стеклянная подантена), а также выбирается антенна, обеспечивающая наилучший прием автомобиля. Q: Находится ли антенна в хорошем состоянии? ДА: Обратитесь в сервисный центр производителя радио. НЕТ: очистить или отремонтируйте его. Проверить, что шум устранен. Если шум не устранен, проконсультируйтесь в сервисном центре изготовителя радио.

Много шума только на АМ. Из-за различий в системах АМ и ЧМ, АМ более подвержен помехам шума.

1. ШАГ 1. Проверить, что есть шум в следующем состоянии (состояниях). Мотоцикл проходил. Освещение мигало. Автомобиль проезжал рядом, но это было транспортное средство, генерирующее особенно большое количество шумового излучения. Прошло под линией электропередачи. прошло под телефонной линией. Прошел близко к генератору сигнала. Прошли вблизи от некоторых других источников электрического шума. Проходили под мостом. Вопрос: Есть ли шум в указанных выше состояниях? ДА: Перейдите к шагу 3. НЕТ: Перейти к этапу 2.
2. ШАГ 2. Продолжайте проверять статику; при обнаружении статики проверить условия, перечисленные выше. Вопрос: Есть ли шум в состоянии, описанном в шаге 1? ДА: Предотвращение шума на стороне радио затруднено. Если проблема особенно хуже, чем у других радиоприемников, обратитесь в сервисный центр. НЕТ: Перейдите к шагу 3.
3. ШАГ 3. Проверка помех от разнесения антенны на стороне радиоприемника затруднена. Q: уровень шума хуже, чем у других радиостанций? ДА: проконсультируйтесь с сервисным центром. Шум встречается только при приеме FM. Из-за различий в системах FM и AM FM не так чувствителен к помехам от двигателей, линий электропередачи, освещения и т.д. С другой стороны, из-за характеристик волн FM иногда возникают шумы или искажения, которые создаются только типичными шумовыми помехами (первое замирание и многолучевость). (ref-171564-S32401186432005020800000) Если существует эквивалентная величина искажений в транспортных средствах или радиостанциях одного типа, то различия будут связаны с различиями в антенных системах, и это должно быть объяснено пользователю. НЕТ: если уровень шума примерно такой же, как у других радиостанций, никаких действий не предпринимается.

Схема №43

Войти

Схема №44

Войти

1. ШАГ 1. Проверить правильность подключения разъемов. В: Правильно ли подключены разъёмы? ДА: Переходите к шагу 2. НЕТ: Проверить состояние разъёма, убедиться в отсутствии шумов.
2. ШАГ 2. Проверить, чтобы шум появлялся при включении радиовыключателя во время остановки автомобиля и прослушивании радио во время отстройки от станции ПРИМЕЧАНИЕ: Статическое электричество Шум статического электричества кузова из резиновых втулок амортизатора, используемых для предотвращения вибрации, шин и т.д. происходит из-за отделения от земли, вызывая жужжание шума. Так как никакие меры не могут быть приняты, чтобы разрядить статическое электричество кузова транспортного средства. Убедиться в отсутствии шума. Q: Нет ли шума, когда переключатель радио включен, пока тюнингованный автомобиль 3.
3. ШАГ 3. Проверить, правильно ли заземлен радиоприемник. Q: Правильно ли заземлено радио? ДА: Перейдите к шагу 4. НЕТ: Надежно затянуть винт. Убедиться в отсутствии шума.
4. ШАГ 4. Проверить, что антенна правильно заземлена. (Если при перемещении антенны появляются шумы, это означает, что земля не надежно подключена.) В: Правильно ли заземлена антенна? ДА: Отремонтируйте или заменить радиоприемник. Убедиться в отсутствии шумов. НЕТ: Если на винте массы антенны присутствует ржавчина, очистить от ржавчины и надежно затянуть винт массы. Проверить отсутствие шума.

1. ШАГ 1. Перенастройте радио и проверить, что шум не появляется. В: Проблема устраняется при возвращении? ДА: Убедиться, что нет шума. НЕТ: Перейдите к шагу 2.
2. ШАГ 2. Проверить, что шум появляется только в определенных местах и только с определенными станциями. ПРИМЕЧАНИЕ: Шум от многолучевого распространения и затухающий шум: из-за частоты FM-волн на чрезвычайно высоком уровне он очень восприимчив к воздействиям геологических образований и зданий. Эти эффекты нарушают сигнал вещания и затрудняют прием несколькими способами. Многолучевой шум Это описывает эхо, которое возникает, когда сигнал вещания отражается большим препятствием и попадает в приемник с небольшой задержкой по времени относительно прямого сигнала (повторяющееся гудение).
3. ШАГ 3. Проверить правильность подключения разъемов. В: Правильно ли подключены разъемы? ДА: Переходите к шагу 4. НЕТ: Проверить состояние разъема. Убедиться, что шум отсутствует.
4. ШАГ 4. Проверить, что шум появляется при включении радиовыключателя во время остановки автомобиля. ПРИМЕЧАНИЕ: Статический шум: статическое электричество от резиновых втулок амортизатора, используемых для предотвращения вибрации, шин и т. Д. Происходит из-за отделения от земли, вызывая жужжащий шум. Нет никаких мер по разряжению статического электричества кузова транспортного средства. Убедиться в отсутствии шума. Q: Не возникает ли шум, когда переключатель радиосвязи включен, пока автомобиль остановлен, а радио не прослушивается во время отстройки от станции 5 да? Перейти к шагу
5. ШАГ 5. Проверить правильность массы радиомодуля. Q: Правильно ли заземлено? ДА: Переходите к шагу 6. НЕТ: Надежно затянуть винт. Убедиться в отсутствии шумов.
6. ШАГ 6. Проверить, что антенна правильно заземлена. (Если при перемещении антенны появляются шумы, это означает, что земля не надежно подключена.) В: Правильно ли заземлена антенна? ДА: Отремонтируйте или заменить радиоприемник. Убедиться в отсутствии шумов. НЕТ: Если на винте массы антенны присутствует ржавчина, очистить от ржавчины и надежно затянуть винт массы. Проверить отсутствие шума.

Шум часто создается следующими факторами, и часто радио в порядке, когда его проверяют индивидуально.

1. Условия движения транспортного средства
2. Рельеф местности, пройденной через
3. Окружающие здания
4. Условия сигнала
5. Период времени

По этой причине, если все еще существуют проблемы с шумом даже после того, как были приняты меры, описанные в процедурах 7-14 проверки, получите информацию о перечисленных выше факторах, а также определить, возникает ли проблема с AM или FM, названия станций, частоты и т.д., и свяжитесь с сервисным центром производителя радио.

1. ШАГ 1. Убедиться, что проверка проводится в особых условиях электрического поля. Пример: в подземном гараже или внутри здания. Вопрос: проводится ли проверка в особых условий электрического поля? ДА: Перейдите к шагу 2. НЕТ: переходите к шагу 3.
2. ШАГ 2. Проверить, что надлежащая производительность достигается при перемещении транспортных средств. В: Обеспечивается ли надлежащая работа при движении транспортного средства? ДА: Радио должно звучать нормально. НЕТ: Перейдите к шагу 3.
3. ШАГ 3. Проверить, что настройка решает проблему. Q: Тюнинг решает проблему? ДА: Радио должно звучать нормально. НЕТ: Перейдите к шагу 4.
4. ШАГ 4. Проверить подключение антенного штекера и радиоблока Q: Правильно ли подключены антенный штекер и радиомодуль? ДА: Перейдите к шагу 5. НЕТ: Подключить должным образом антенные штекеры и радиоканал. Радио должно звучать нормально.
5. ШАГ 5. Проверить, что проблема исчезает, если используется другое радио. В: Исчезнет ли проблема при использовании другого радио? ДА: Отремонтируйте или заменить радио. Радио должно звучать нормально.

1. ШАГ 1. Убедиться, что проверка проводится в специальных условиях электрического поля. Вопрос: выполняется ли проверка в особых условиях электрического полей (например, в подземном гараже или внутри здания? ДА: перейти к шагу 2. НЕТ: перейдите к шагу 3.
2. ШАГ 2. Проверить, что надлежащая производительность достигается при движении транспортного средства. В: Получена ли правильная производительность при перемещении транспортного средства? ДА: Убедиться в том, что плохой прием разрешен. НЕТ: Переходите к шагу 3.
3. ШАГ 3. Проверить, что тюнинг решает проблему. Q: Tuning решает проблему? ДА: Убедиться в том, что плохой прием разрешен. НЕТ: Перейдите к шагу 4.
4. ШАГ 4. Проверить, что проблема ограничена приемом конкретной радиостанции с определенной позиции. ПРИМЕЧАНИЕ: Шум многолучевого распространения и затухающий радиосигнал: поскольку частота FM-волн чрезвычайно высока, она очень восприимчива к воздействиям геологических формаций и зданий. Эти эффекты нарушают вещательный сигнал и затрудняют прием несколькими способами. Многолучевой шум Это описывает эхо, которое возникает, когда вещаемый сигнал отражается большим препятствием и входит в приемник с небольшой задержкой по времени относительно прямого сигнала (повторяющееся жужание).
5. ШАГ 5. Проверить правильность подключения антенного штекера к радиомодулю. В: Правильно ли подключен антенный штекер к радиоприемнику? ДА: Перейдите к шагу 6. НЕТ: Подключить должным образом антенный штырь и радиоблок. Убедиться, что плохой прием разрешен.
6. ШАГ 6. Проверить, чтобы проблема исчезла при использовании другого радио? В: Исчезает ли проблема, если используется другое радио? ДА: Отремонтируйте или заменить радио. Убедиться, что плохой прием устранен.

1. ШАГ 1. Проверить, сколько искажений существует. Q: Сколько искажений есть? Случайные искажения: Перейдите к шагу 2. Постоянное искажение: перейдите к шагу 3.
2. ШАГ 2. Проверить наличие искажений вблизи радиостанции. В: Есть ли искажения вблизи радиостанции? ДА: Антенна может принять слишком сильный сигнал. НЕТ: Переходите к шагу 3.
3. ШАГ 3. Проверить, что шнуры динамиков соприкасаются с конусной бумагой. В: Находятся ли шнуры громкоговорителя в контакте с конусной бумагой? ДА: Отодвиньте шнуры от конусной бумаги. Убедиться в том, что искажение устранено. НЕТ: Перейдите к шагу 4.
4. ШАГ 4. Снять динамики и проверить наличие разорванной конусной бумаги или постороннего материала. Вопрос: Есть ли порванная конусная бумага или посторонний материал? ДА: Отремонтируйте или заменить динамики. Убедиться, что искажение устранено. НЕТ: Перейдите к шагу 5.
5. ШАГ 5. Проверить наличие искажений с установленным динамиком. В: Возникает ли искажение? ДА: Установить динамик надежно. Убедиться, что искажение устранено. НЕТ: Отремонтируйте или заменить радио. Проверить устранение искажения.

1. ШАГ 1. Проверить, чтобы искажение сохранялось при переключении радио на другую станцию. В: Сохраняется ли искажение при включении радио на другой станции? ДА: Переходите к шагу 2. НЕТ: Сигнал с этой станции слишком слаб.
2. ШАГ 2. Проверить, чтобы искажения увеличивались или уменьшались при движении транспортного средства. В: Увеличивается ли искажение или уменьшается при движении автомобиля? ДА: Причиной может быть многолучевой шум. НЕТ: Отремонтируйте или заменить радио. Убедиться, что искажение устранено.

1. ШАГ 1. Учитывайте количество радиостанций. Проверять, достаточно ли радиостанций в зоне. Вопрос: Учитываете количество радиочастот. Достаточно ли их в зоне? ДА: Переходите к шагу 2. НЕТ: Подтвердите автоматический выбор выбирает самые сильные сигналы в районе. Если нет - переходите к этапу 3.
2. ШАГ 2. Учитывайте расстояние до радиостанций. Проверять, чтобы передающие антенны находились в пределах 2 миль. Q: Рассматривайте расстояние до радиостанций.передающие антенны находятся в радиусе 2 миль? ДА: Переходите к шагу 3. НЕТ: подтвердите автоматический выбор выбирает самые сильные сигналы в области. Если нет - переходите к этапу 4.
3. ШАГ 3. Убедиться, что проверка проводится в особых условиях электрического поля. Вопрос: проводится ли проверка в особых условий электрического поля (например, в подземном гараже или внутри здания)? ДА: Перейдите к шагу 4. НЕТ: переходите к шагу 5.
4. ШАГ 4. Проверить, что надлежащая производительность достигается при движении транспортного средства. В: Получена ли надлежащая работа при движении автомобиля? ДА: Функция автовыбора должна работать нормально. НЕТ: Перейдите к шагу 5.
5. ШАГ 5. Проверить правильность подключения антенного штекера к радиоприемнику. В: Правильно ли подключен антенный штекер к радиопередатчику? ДА: Перейдите к шагу 6. НЕТ: Антенный штепсель подсоединен к радиоустройству должным образом. Функция автоматического выбора должна работать нормально.
6. ШАГ 6. Проверить, что проблема исчезает при использовании другого радио. В: Исчезнет ли проблема, если используется другое радио? ДА: Отремонтируйте или заменить радио. Функция автовыбора должна работать нормально.

Схема №45

Войти

1. Повреждение провода или разъема жгута.
2. Неисправность радио, ленточного проигрывателя, CD-плеера и устройства автоматической смены компакт-дисков.

1. ШАГ 1. Проверить, нет ли посторонних предметов внутри кассетного проигрывателя. ПРИМЕЧАНИЕ: Попытка устранить посторонний предмет (например, монету или зажим и т.д.) в кассетном проигрывателе может повредить механизм. Плеер должен быть доставлен к сервисному дилеру для ремонта. Q: Есть ли посторонние предметы внутри кассетный проигрыватель? ДА: есть ли какие-либо посторонние объекты внутри кассетных проигрывателей, удалить объект(ы). Кассетная лента должна вставляться нормально. НЕТ: Перейдите к шагу 2.
2. ШАГ 2. Проверить, что кассетный проигрыватель работает при вставке другой ленты. ПРИМЕЧАНИЕ: Убедиться в том, что этикетка ленты не ослаблена, корпус ленты не деформирован и лента плотно намотана. Кроме того, лента длиной C-120 или более часто может попасть в механизм и не должна использоваться. Q: Работает ли кассетный плеер, если вставляется другая лента? ДА: используемая кассетная лента неисправна. Обычно не следует вставлять кассетную ленту.

1. ШАГ 1. Проверить, что проигрыватель работает нормально при смене ленты. ПРИМЕЧАНИЕ: Убедиться в том, что ярлык ленты не ослаблен, корпус ленты не деформирован и лента плотно намотана. Также ленты с длиной C-120 или более часто могут попадать в механизм и не должны использоваться. Q: Плеер работает нормально, если меняется лента? ДА: Используемая лента неисправна. НЕТ: Перейдите к шагу 2.
2. ШАГ 2. Проверить, что проигрыватель играет ОК, если головка ленточного плеера очищена. В: Проигрыватель играет OK, когда головка магнитофона очищена? ДА: качество звука должно вернуться к нормальному. НЕТ: Перейдите к шагу 3.
3. ШАГ 3. Проверить, что правильная работа получена при замене ленточного проигрывателя. В: Получается ли правильная операция при замене магнитофона? ДА: Отремонтируйте или заменить магнитофон. Качество звука должно вернуться к нормальному. НЕТ: Восстановить или заменить динамики.

Все рассматриваемые здесь проблемы являются результатом использования плохой ленты (деформированной или неправильно затянутой) или неисправности самого кассетного плеера. Неполадки, связанные с попаданием ленты в механизм и разрушением корпуса, также возможны, а попытка вытолкнуть ленту из плеера может привести к повреждению механизма. Плеер должен быть доставлен к дилеру для ремонта.

Схема №46

Войти

1. ШАГ 1. Проверить, чтобы проигрыватель ленты работал нормально при смене ленты. ПРИМЕЧАНИЕ: Убедиться в том, что этикетка ленты не ослаблена, корпус ленты не деформирован и лента плотно намотана. Кроме того, лента длиной C-120 или более часто может попадать в механизм и не должна использоваться. Вопрос: работает ли плеер нормально, если ленту меняют? ДА: используемая лента неисправна. Скорость кассетной ленты должна быть стабильной. НЕТ: перейдите к шагу 2.
2. ШАГ 2. Проверить, нет ли посторонних предметов внутри кассетного проигрывателя. ПРИМЕЧАНИЕ: Попытка удалить посторонний предмет (например, монету или зажим и т. д.) из кассетного плеера может повредить механизм. Плеер должен быть доставлен к сервисному дилеру для ремонта. В: Есть ли посторонние предметы внутри кассетника? ДА: Скорость кассетной ленты должна быть стабильной. НЕТ: Перейдите к шагу 3.
3. ШАГ 3. Проверить, что головка или ролик ведущего вала загрязнены. В: Не загрязнена ли головка или валик ведущего вала? ДА: Очистить головку или ролик ведомого вала. Скорость кассетной ленты должна быть стабильной. НЕТ: Отремонтируйте или заменить проигрыватель ленты. Частота кассетных лент должна быть стабильна.

1. ШАГ 1. Проверить, чтобы кнопка " APS " (автоматический поиск) была нажата правильно. ПРИМЕЧАНИЕ: Когда время между песнями на ленте составляет менее трех секунд, или когда есть период в три секунды в середине песни, в которой уровень громкости чрезвычайно низок, функция автоматического поиска может не работать должным образом. Q: Можно ли нажать кнопку " APS "? ДА: Перейдите к шагу 2. НЕТ: кнопка работает неправильно Автоматическая замена или поиск кассеты.
2. ШАГ 2. Проверить, что плеер работает при смене ленты. ПРИМЕЧАНИЕ: Следить за тем, чтобы этикетка на ленте не ослабла, чтобы сама лента не деформировалась и чтобы лента была плотно намотана. Кроме того, ленты C-120 или большей длины часто застревают в механизме и их не следует использовать. Q: Работает ли плеер в случае смены ленты? ДА: Используемая лента неисправна. НЕТ: Ремонтируйте или заменить ленточный проигрыватель. Убедиться в том, что функция автоматического поиска функционирует нормально.

1. ШАГ 1. Проверить, что ленточный проигрыватель работает нормально при смене ленты. ПРИМЕЧАНИЕ: Убедиться в том, что этикетка ленты не ослаблена, сама лента не деформирована и лента плотно намотана. Кроме того, лента C-120 или большей длины часто застревает в механизме и не должна использоваться. Q: Работает ли магнитофон нормально, если лента заменена? ДА: Используемая лента неисправна. Функция автоматического реверсирования должна работать нормально. НЕТ: перейдите к шагу 2.
2. ШАГ 2. Проверить, что проблема возникает только во время вождения транспортного средства. Вопрос: возникает ли проблема только в то время, когда транспортное средство находится в движении. ДА: Перейдите к шагу 3. НЕТ: отремонтируйте или заменить ленточный проигрыватель. Функция автоматического реверса должна работать нормально.
3. ШАГ 3. Проверить, что ленточный плеер правильно установлен на транспортное средство. В: Правильно ли установлен ленточный проигрыватель на транспортном средстве? ДА: Отремонтируйте или заменить магнитофон. Функция автоматического реверса должна работать нормально. НЕТ: восстановить условие установки. Автоматическая функция обратного хода должна работать обычно.

Процедура проверки 27: Лента попадает в механизм.

1. ШАГ 1. Проверить, что проигрыватель работает нормально при смене ленты. ПРИМЕЧАНИЕ: Убедиться в том, что этикетка на ленте не ослабла, сама лента не деформирована и лента плотно намотана. Кроме того, лента с длиной C-120 или более часто может попадать в механизм и не должна использоваться. Q: Работает ли проигрыватель нормально при замене ленты? ДА: используемая лента неисправна. Проигрыватель должен работать нормально. НЕТ: отремонтируйте или заменить ленту.

1. ШАГ 1. Убедиться, что шторка открывается при вставке компакт-диска. ПРИМЕЧАНИЕ: Если компакт-диск уже загружен, шторка не открывается, чтобы разрешить вставку, когда вставляется другой CD? В: Шторка открывается, когда CD вставлен? ДА: Перейдите к шагу 2. НЕТ: Извлечь CD. Проверить, можно ли вставить CD-диск.
2. ШАГ 2. Проверить, что компакт-диск извлечен из примерно 15 мм (0,6 дюйма) внутри панели вставки, даже если он может быть вставлен. ПРИМЕЧАНИЕ: Если клавишный переключатель не находится в положении " ACC " или " ON ", CD останавливается на глубине 15 мм ниже поверхности панели, даже когда его вставляют, и он будет отброшен при проталкивании дальше? К: Извлекается ли CD приблизительно из 15 мм внутрь панели вставки даже если его можно вставить? ДА: Перейдите к шагу 3 НЕТ.
3. ШАГ 3. Проверить, что " E " (ошибка) отображается, даже если CD вставлен полностью. ПРИМЕЧАНИЕ: Да, если компакт-диск загружен, иногда отображается, когда CD отклоняется из-за вибрации / удара или росы на лицевой стороне компакт-диска или оптическом объективе. Q: Хотя CD полностью вставлен, отображается " D ", и CD извлекается. НЕТ: перейдите к шагу 4. 4A

1. ШАГ 1. Проверить, что компакт-диск воспроизводится правильно, если вставлен другой CD. В: Правильно ли он воспроизводится, если установлен другой Cd? ДА: Используемый CD неисправен. Проигрыватель компакт-дисков должен звучать нормально. НЕТ: Перейдите к шагу 2.
2. ШАГ 2. Верните его к нормальной температуре и перепроверьте работу. Проверить, что проигрыватель компакт-дисков работает правильно. В: Вернете его к обычной температуре и повторно проверить работу. Работает ли он должным образом? ДА: CD-плеер должен звучать нормально. НЕТ: отремонтируйте или заменить CD плеер. CD плейер должен нормально звучать.

1. ШАГ 1. Состояние возникновения неисправности. В: Когда происходит неисправность? Во время парковки: Перейдите к шагу 2. Во времени движения: Остановить транспортное средство, перейдите к шагу 4.
2. ШАГ 2. Проверить, что лицо компакт-диска поцарапано или испачкано. В: Является ли лицо CD поцарапанным или грязным? ДА: CD неисправен, или очистить компакт-диск. Убедиться в том, что пропуск звука на компакт-диске разрешен. НЕТ: Перейдите к шагу 3.
3. ШАГ 3. Проверить правильность воспроизведения при вставке другого компакт-диска. В: Правильно ли он воспроизводится, если вставлен другой компакт-диск? ДА: CD неисправен. Убедиться, что пропуск звука на компакт-диске устранен. НЕТ: Восстановить или заменить проигрыватель компакт-дисков. Удостоверьтесь, что пропуски звука на CD устранены.
4. ШАГ 4. Проверить, что звук пропускается при постукивании по стороне проигрывателя компакт-дисков. ПРИМЕЧАНИЕ: Проверить с помощью надлежащего компакт-диска, который свободен от царапин, грязи или любой другой неисправности. В: Пропускает ли звук, когда сторона проигрывателя CD прослушивается? ДА: Надежно установить CD-плеер. Убедиться в том, что пропуск звука разрешен. НЕТ: Подробно проверить состояние пропуска звука во время вождения и обратитесь в сервисный магазин.

Проверить правильность воспроизведения, если вставлен другой компакт-диск.

ДА: Используемый компакт-диск неисправен. Качество звука должно вернуться к нормальному.

НЕТ: Отремонтируйте или заменить проигрыватель компакт-дисков. Качество звука должно вернуться в норму.

1. ШАГ 1. Проверить, что ключ (ключ зажигания) находится в положении " ACC " или " ON ".q: Является ли ключ ключом (ключ воспламенения) в состоянии " Aсц " либо " ВКЛ? " ДА: Перейдите к шагу 2. НЕТ: Проверить цепь резервного источника питания памяти.
2. ШАГ 2. Проверить надежность подключения комбинированного усилителя или радиостанции. В: Надежно ли подключен комбинированный усилитель или радиостанция? ДА: Если компакт-диск не извлечен, не выбрасывайте его, поскольку плеер может быть поврежден. Поэтому свяжитесь с сервисным магазином для ремонта. Убедиться, что CD можно извлечь нормально. НЕТ: Подключить разъемы надежно. проверить, что компакт-диски можно извлечь обычным образом.

Схема №47

Войти

Схема №48

Войти

1. Повреждение провода или разъема жгута.
2. Неисправность антенны двигателя.
3. Неисправность антенны двигателя-ЭБУ

Схема №49

Войти

Схема №50

Войти

Схема №51

Войти

Схема №52

Войти

Схема №53

Войти

1. ШАГ 1. Проверить поверхность полюса антенны. В: Не загрязнена ли поверхность мачты антенны? ДА: Очистить. НЕТ: Перейти к шагу 2.
2. ШАГ 2. Проверить изгиб антенны двигателя Q: антенна погнута? ДА: отремонтируйте изогнутую или заменить полюс антенны. НЕТ: Перейдите к шагу 3.
3. ШАГ 3. В ПОРЯДКЕ ЛИ антенный узел двигателя? Отсоединить разъем F-35 антенны двигателя. Подключить цепь, показанную сплошной линией. Проверить, что антенна выдвигается при подключении цепи, показанной пунктирной линией; Проверить втягивание антенны при отключении цепи, изображенной пунктиром. Q: Находится ли антенна двигателя в хорошем состоянии? ДА: Переходим к шагу 4. НЕТ: Заменить антенну двигателя.
4. ШАГ 4. Проверить масса узла антенны двигателя с помощью обратной связи Не отсоединяйте разъем F-35 узла антенны электродвигателя. Измерить напряжение между клеммой номер 5 и землей путем обратной связи. В: Сопротивление меньше двух Ом? ДА: перейдите к шагу 7. НЕТ: Переходите к шагу 5.
5. ШАГ 5. Проверить разъем антенны двигателя F-35 на предмет повреждений. Вопрос: В хорошем ли состоянии находится разъем антенны мотора хтагх1? ДА: Переходите к шагу 6. НЕТ: отремонтируйте или заменить его. Антенна электродвигателя должна работать нормально. F-35
6. ШАГ 6. Проверить провод жгута между разъемом антенны двигателя F-35 и землей. Вопрос: находятся ли провода жгутов между разъёмом антенны двигателя хтагх1 и землей в хорошем состоянии? ДА: Нет никаких действий, которые нужно предпринять. НЕТ: отремонтируйте или заменить его. Антенна двигателя должна работать нормально. F-35
7. ШАГ 7. Проверить питание узла антенны двигателя (выключатель зажигания " ACC ") с помощью обратной связи Не отсоединяйте разъем F-35 в узле антенны двигателя. Повернуть переключатель зажигания " АСС ". Измерить напряжение между клеммой номер 1 и землей путем обратной связи. Q: Являются ли напряжения близко 12 вольт (положительное напряжение батареи)? ДА: перейдите к шагу 10. НЕТ: Переходите к шагу 8.
8. ШАГ 8. Проверить разъем антенны двигателя F-35 на наличие повреждений. Вопрос: В хорошем ли состоянии разъема антенны двигателя хтагх1? ДА: Перейдите к шагу 9. НЕТ: отремонтируйте или заменить его. Антенна двигателя должна работать нормально. F-35
9. ШАГ 9. Проверить провод жгута между разъемом антенны двигателя F-35 и выключателем зажигания (ACC).ПРИМЕЧАНИЕ: После осмотра промежуточного разъема хтагх1 и хтаджх2 осмотреть провод. Если промежуточный разъем хтегх3 и хстагх4 повреждены, отремонтируйте или заменить их. В: Находятся ли провода жгутов между разъёмом антенны двигателя хтакх5 и выключателя зажигания (АСС) в хорошем состоянии? ДА: Не следует предпринимать никаких действий; НЕТ работы по ремонту или его замене. C-89 C-90 C-89 C-90 F-35
10. ШАГ 10. Проверить цепь питания антенны двигателя. [Выключатель зажигания " Вкл (G1) "] с помощью обратной связи Не отсоединяйте разъем F-35 антенны электродвигателя. Повернуть переключатель зажигания " ON ". Измерить напряжение между клеммой № 6 и землей путем обратной связи. Q: Являются ли напряжения примерно 12 вольт (положительное напряжение батареи)? ДА: перейдите к шагу 13. НЕТ: Переходите к шагу 11.
11. ШАГ 11. Проверить разъем антенны двигателя F-35 на наличие повреждений. Вопрос: В хорошем ли состоянии разъем антенны электродвигателя? ДА: Перейдите к шагу 12. НЕТ: отремонтируйте или заменить его. Антенна двигателя должна работать нормально. F-35
12. ШАГ 12. Проверить провод жгута между разъемом антенны двигателя F-35 и выключателем зажигания (IG1).записать: После осмотра разъема соединительной колодки хтагх2, хтаг Х3 и промежуточного разъема хтаджх4, хта Гх5 и соединительного разъема антенны C-78 осмотреть провод. Если разъем распределительной колодки xtg x8 и промежуточный разъем xt Ag9, хт x10 и соединительный разъем xta g11 повреждены, заменить или исправны провода жгута. C-111 C-112 C-89 C-90 C-111 C-112 C-89 C-90 C-78 F-35 IG1
13. ШАГ 13. Проверить цепь питания антенного узла двигателя, (аккумулятор) с помощью обратной связи Не отсоединяйте разъем антенны F-35 двигателя. Измерить напряжение между клеммой № 8 и землей путем обратной связи. В: Являются ли напряжения ближайшими 12 вольт (положительное напряжение батареи)? ДА: Заменить антенный узел двигателя. НЕТ: Перейдите к шагу 14.
14. ШАГ 14. Проверить разъем антенны двигателя F-35 на наличие повреждений. Вопрос: В хорошем ли состоянии разъем антенны электродвигателя хтагх1? ДА: Перейдите к шагу 15. НЕТ: отремонтируйте или заменить его. F-35
15. ШАГ 15. Проверить провод жгута между разъемом F-35 антенны двигателя и аккумуляторной батареей. ПРИМЕЧАНИЕ: После осмотра соединительного разъема хтагх1, промежуточного разъема хт-агх2 и С- 90 осмотреть провод. Если соединительный разъем хтахх3, промежуточный разъем х-тагх4 и хтегх5 повреждены, отремонтируйте или заменить их. В: Находятся ли провода жгутов между разъёмом F-35 антенны электродвигателя и аккумулятором в хорошем состоянии? ДА: Нет никаких действий для его замены или ремонта не требуется. C-78 C-89 C-78 C-89 C-90

Схема №54

Войти

1. ШАГ 1. Антенна в норме? Вопрос: Есть ли непрерывность на цепях от F до A, B, C, D и E, цепи от G до H? Да: Переходите к шагу 2. НЕТ: Отремонтируйте или заменить антенну. Затем проверить, устранена ли неисправность.
2. ШАГ 2. Проверить антенну двигателя. В: Нормально ли работает антенна при непосредственной установке нового антенного узла на радио? ДА: Заменить узел антенны двигателя. НЕТ: Радиоприемник и ленточный проигрыватель могут быть неисправны. Провести поиск неисправностей радио и ленточного проигрывателя. См. " ДИАГНОСТИКА РАДИО С ПОМОЩЬЮ МАГНИТОФОНА И CD-ПЛЕЕРА, ГРОМКОГОВОРИТЕЛЯ и АНТЕННЫ ". (ref-171564-S39804796982005020800000)

Схема №55

Войти

Как проверить громкоговоритель

Войдите в тестовый режим динамика в соответствии со следующими шагами

Схема №56

Войти

Схема №57

Войти

Схема №58

Войти

1. Повернуть переключатель зажигания в положение " ACC " или " ON " и выключить радио с помощью ленты и проигрывателя компакт-дисков.
2. В течение шестидесяти секунд после шага (1) нажать следующие кнопки в указанном порядке. Кнопка выбора памяти «1» Кнопка «TUNE/SEEK (DOWN)» Кнопка «TUNE/SEEK (UP)» Кнопка выбора памяти «6»
3. Проверить, что звучит динамик, который отображается на многоцентровом дисплее (Если нажать кнопку выбора памяти " 6 ", то колонка будет изменена).
4. Если кнопка, отличная от кнопки выбора памяти " 6 " и нажата кнопка " EJECT " (лента или компакт-диск), либо переключатель зажигания переведен в положение " замок ", вы выйдете из режима тестирования динамика.

Схема №59

Войти

Схема №60

Войти

Схема №61

Войти

Схема №62

Войти
