Выключатель резервного освещения
Проверить целостность соединения между клеммами.
Схема №153
Схема №154
Схема №155
Необходимые специальные инструменты
- MD998801: Съемник подшипников
- MD998812: колпачок установщика
- MD998813: Installer-100
- MD998816: адаптер установщика (30)
- MD998818: адаптер установщика (38)
- MD998824: адаптер установщика (50) < F5m42 >
- MD998825: адаптер установщика (52)
Схема №156
Схема №157
- С помощью специальных инструментальных MD998801 поддерживайте шарикоподшипник, а затем установить их на пресс.
- Надавите прессом вниз на входной вал и извлечь шарикоподшипник.
Игольчатый роликовый подшипник
- Совместите игольчатый роликоподшипник с входным валом или втулкой подшипника и шестерней, и проверить, что он вращается плавно без шума и люфта.
- Проверить обойму игольчатого роликоподшипника на деформацию.
Схема №158
Схема №159
- Проверить зубья шестерни сцепления на наличие повреждений и поломок.
- Проверить внутреннюю поверхность на наличие повреждений, износа и обрыва резьбы.
- Приложить усилие к кольцу синхронизатора в направлении зубчатого колеса сцепления и проверить зазор " А ". Если " A " меньше предельного значения, заменить. Минимальный предел: 0,5 мм (0 020 дюйма)
Внешнее кольцо синхронизатора/внутреннее кольцо синхронизатора/конуса синхронизатора
| Внимание | Если необходимо заменить какое-либо наружное кольцо, внутреннее кольцо или конус, заменить их как комплект. |
|---|
Схема №160
Схема №161
- Проверить, чтобы поверхность зуба шестерни сцепления и поверхность конуса не были повреждены и сломаны.
- Установить их прижатие к зубчатому колесу и проверить зазор " А ". Если " A " меньше предела, заменить. Предел: 0,5 мм (0 020 дюйма)
Схема №162
- Объедините втулку синхронизатора и ступицу, и проверить, чтобы они плавно скользили.
- Убедиться, что втулка не имеет повреждений на внутренних концах шлицев.
Пружина синхронизатора
Проверить, чтобы пружина не провисала, не деформировалась и не сломалась.
Схема №163
- Проверить отсутствие повреждений и износа поверхностей зубьев косозубых шестерен и шестерен сцепления.
- Проверить, чтобы конусные поверхности синхронизатора не были шероховатыми, поврежденными или изношенными.
- Проверить, чтобы внутренний диаметр шестерни и передняя и задняя поверхности не были повреждены и изношены.
Схема №164
Необходимые специальные инструменты
- MD998364: Установка масляного уплотнения распределительного вала < F5m51 >
- MD998801: Съемник подшипников
- MD998812: колпачок установщика
- MD998813: Installer-100 < F5m42 >
- MD998814: Installer-200
- MD998818: Адаптер программы установки (38) < F5m42 >
- MD998819: адаптер установщика (40)
- MD998820: Адаптер установщика (42) < F5m51 >
- MD998821: адаптер установщика (44) < F5m51 >
- MD998822: адаптер установщика (46) < F5m42 >
- MD998824: Адаптер установщика (50) < F5m51 >
- MD998825: адаптер установщика (52) < F5m42 >
- MD998917: Съемник подшипников
Схема №165
Схема №166
- С помощью специальных инструментальных MD998917 поддерживайте шарикоподшипник, а затем установить их на пресс.
- Надавите прессом вниз на выходной вал, и вынуть шарикоподшипник.
Схема №167
- С помощью специальных инструментальных MD998801 поддерживайте конический роликоподшипник, а затем установить их на пресс.
- Надавите прессом вниз на выходной вал, и вынуть конический роликоподшипник.
Схема №168
- С помощью специальных инструментальных MD998801 поддерживайте передачу заднего хода, а затем установить их на пресс.
- Нажать прессом вниз на выходной вал и снять втулку подшипника шестерни заднего хода.
Схема №169
- С помощью специального инструмента MD998801 поддержите шестерню 4-й скорости, а затем установить их на пресс.
- Надавите прессом вниз на выходной вал и снять ступицу 5-го синхронизатора скорости-заднего хода.
Схема №170
- С помощью специальных инструментальных MD998917 поддерживайте зубчатое колесо 2-й скорости, а затем установить их на пресс.
- Нажать прессом вниз на выходной вал и снять шестерню 3-й скорости.
Схема №171
- С помощью специальных инструментальных MD998917 поддерживайте шестерню 1-й скорости, а затем установить их на пресс.
- Надавите прессом вниз на выходной вал и снять втулку шестерни 2-й скорости.
Схема №172
Схема №173
- С помощью специальных инструментальных MD998801 поддерживайте муфту шестерни 1-й скорости, а затем установить их на пресс.
- Нажать прессом вниз на выходной вал и снять втулку шестерни 1-й скорости.
Схема №174
- С помощью специальных инструментальных MD998917 поддерживайте внутреннюю обойму роликоподшипника, а затем установить их на пресс.
- Надавите прессом вниз на выходной вал и снять внутреннее кольцо роликового подшипника.
Схема №175
- С помощью специальных инструментальных MD998801 поддерживайте конический роликоподшипник, а затем установить их на пресс.
- Надавите прессом вниз на выходной вал и снять конический роликоподшипник.
- Совместите игольчатый роликоподшипник с втулкой подшипника и шестерней, и проверить, что он вращается плавно без шума и люфта.
- Проверить обойму игольчатого роликоподшипника на деформацию.
Схема №176
Схема №177
- Проверить, не повреждены или не сломаны ли зубья шестерни сцепления.
- Проверить внутреннюю поверхность на наличие повреждений, износа и обрыва резьбы.
- Прижмите кольцо синхронизатора к зубчатому колесу сцепления и проверить зазор " А ". Если " A " меньше предельного значения, заменить кольцо синхронизаторов. Минимальное предельное значение: 0,5 мм (0 020 дюйма)
| Внимание | При замене наружное кольцо, внутреннее кольцо и конус заменить комплектно. |
|---|
Схема №178
Схема №179
- Проверить, чтобы поверхности зубьев шестерен сцепления и конические поверхности не были повреждены или сломаны.
- Установить наружное кольцо, внутреннее кольцо и конус, прижмите их к зубчатому колесу и проверить зазор " А ". Если значение " A " меньше предельного значения, заменить их в комплекте. Минимальное ограничение: 0,5 мм (0 020 дюйма)
Схема №180
- Объедините втулку синхронизатора и ступицу, и проверить, чтобы они плавно скользили.
- Убедиться, что втулка не имеет повреждений на внутренних концах шлицев.
Проверить, чтобы пружина не провисала, не деформировалась и не сломалась.
Схема №181
Схема №182
- Проверить отсутствие повреждений и износа поверхностей зубьев косозубых шестерен и шестерен сцепления.
- Проверить, чтобы конусные поверхности синхронизатора не были шероховатыми, поврежденными или изношенными.
- Проверить, чтобы внутренний диаметр шестерни и передняя и задняя поверхности не были повреждены и изношены.
Схема №183
Схема №184
Схема №185

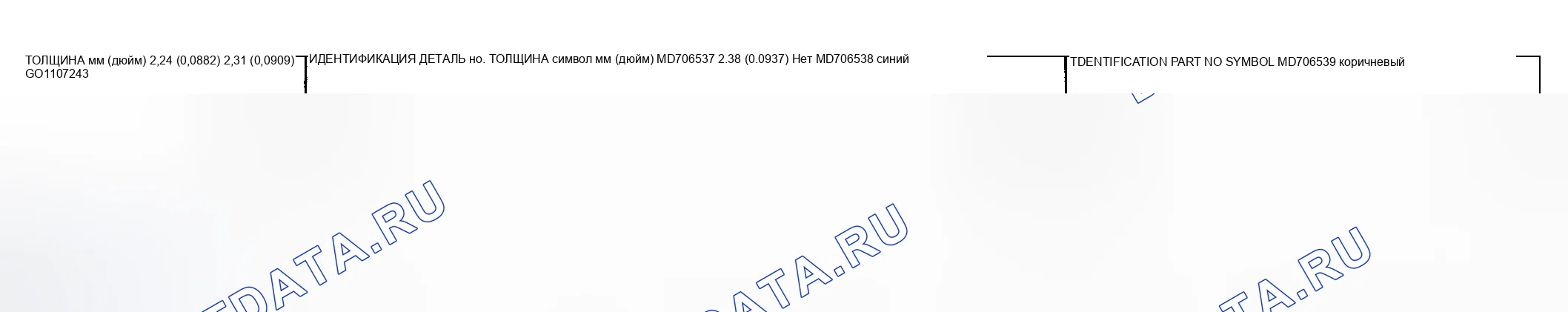

Стопорное кольцо
(Для регулировки люфта переднего подшипника входного вала) < F5m42 >
Схема №186
(Для регулировки люфта переднего подшипника входного вала) < F5m51 >
(Для регулировки люфта заднего подшипника входного вала) < F5m42 >
(Для регулировки люфта переднего подшипника выходного вала) < F5m42 >

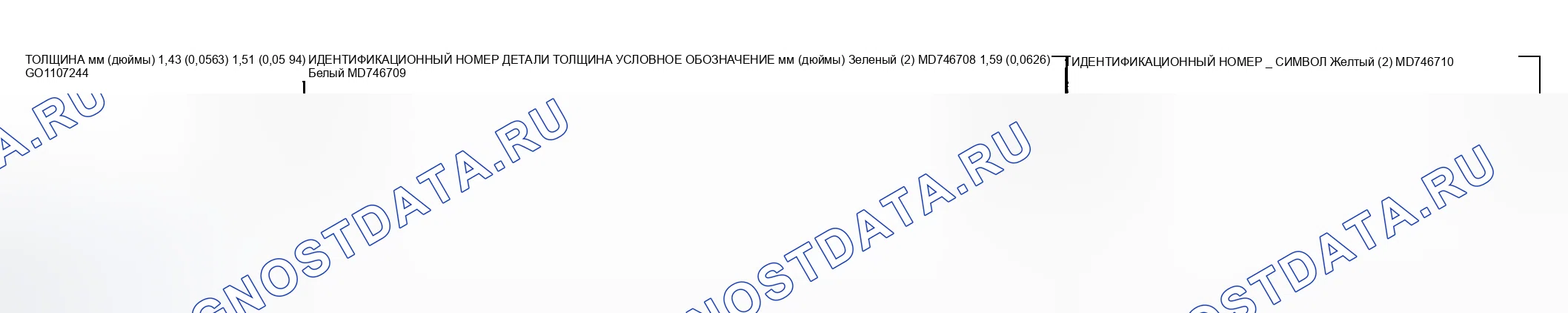

Схема №187

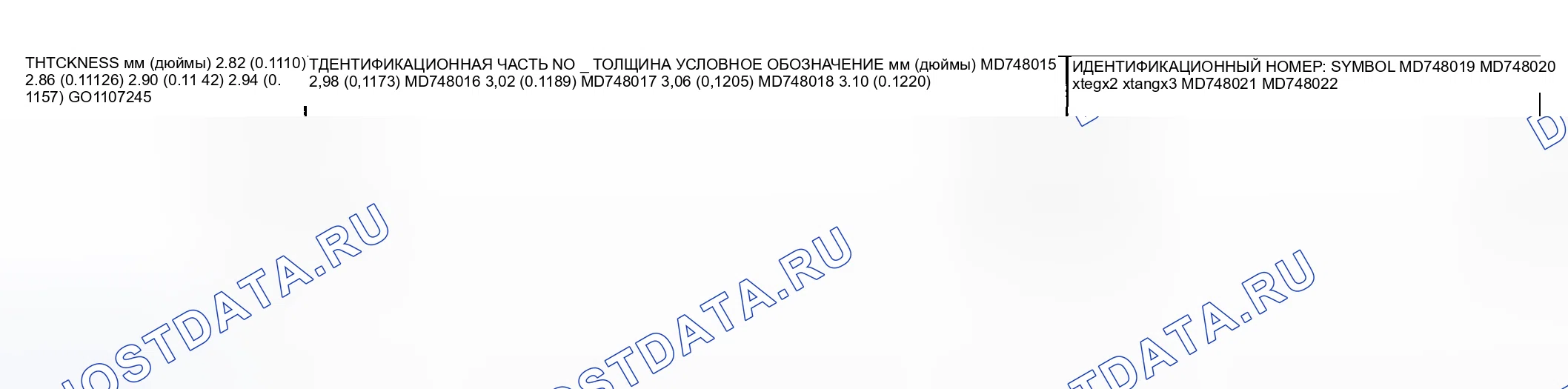

Упорная пластина < F5m42 >
(Для регулировки люфта шестерни 5-й скорости входного вала)
Схема №188

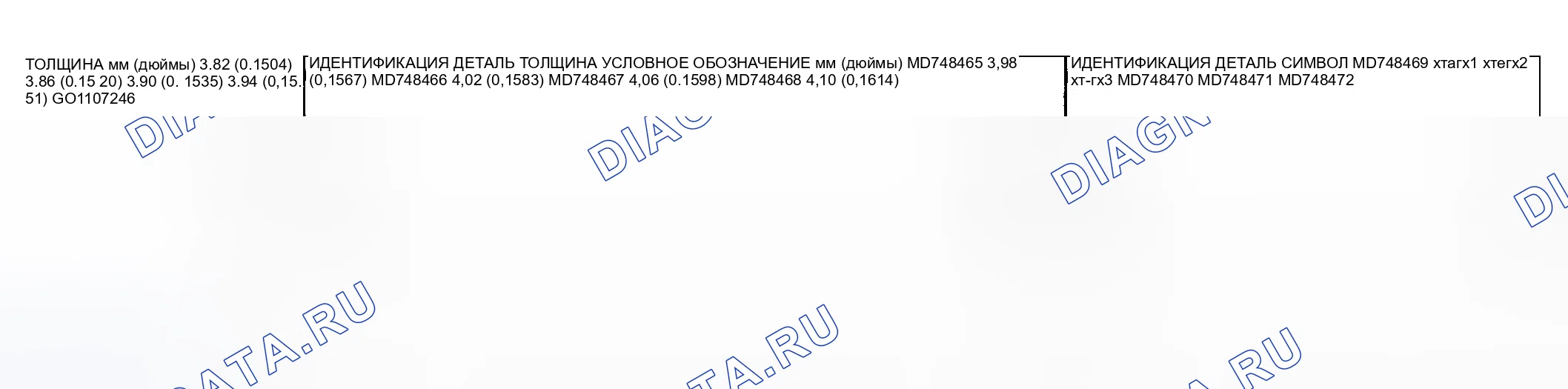

Упорная пластина < F5m51 >
(Для регулировки люфта шестерни 5-й скорости входного вала)
Схема №189

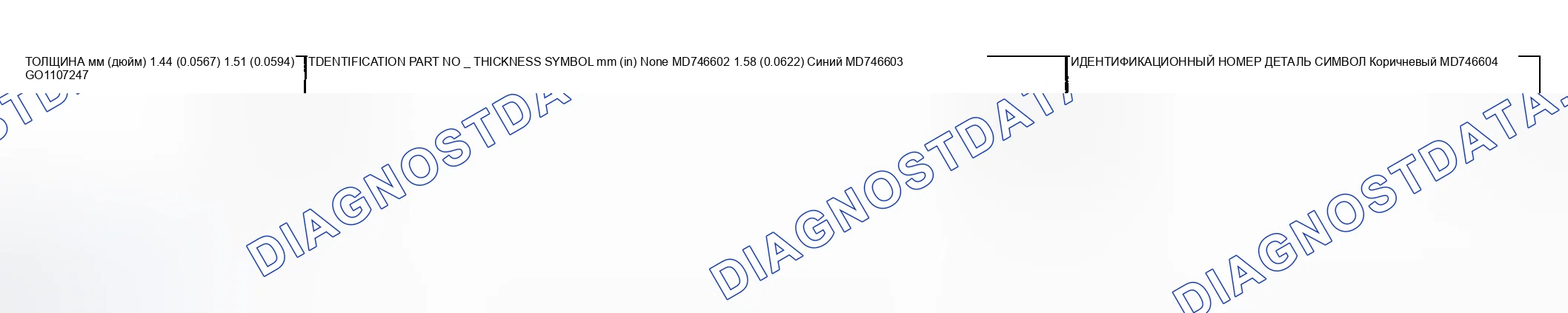

Стопорное кольцо < F5m51 >
(Для регулировки люфта заднего подшипника входного вала)
Схема №190

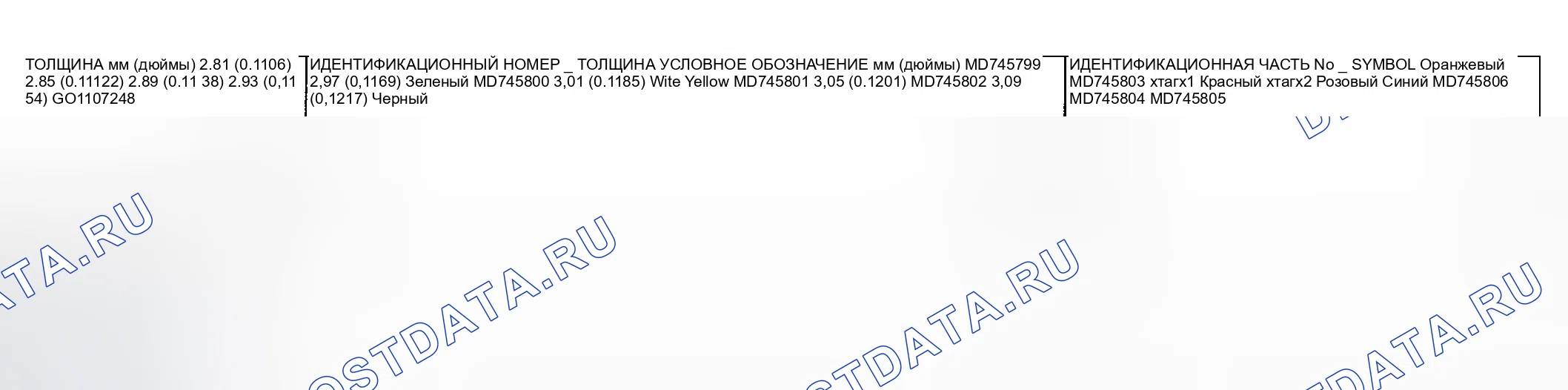

Стопорное кольцо < F5m42 >
(Для регулировки люфта шестерни 3-й скорости выходного вала)
Схема №191

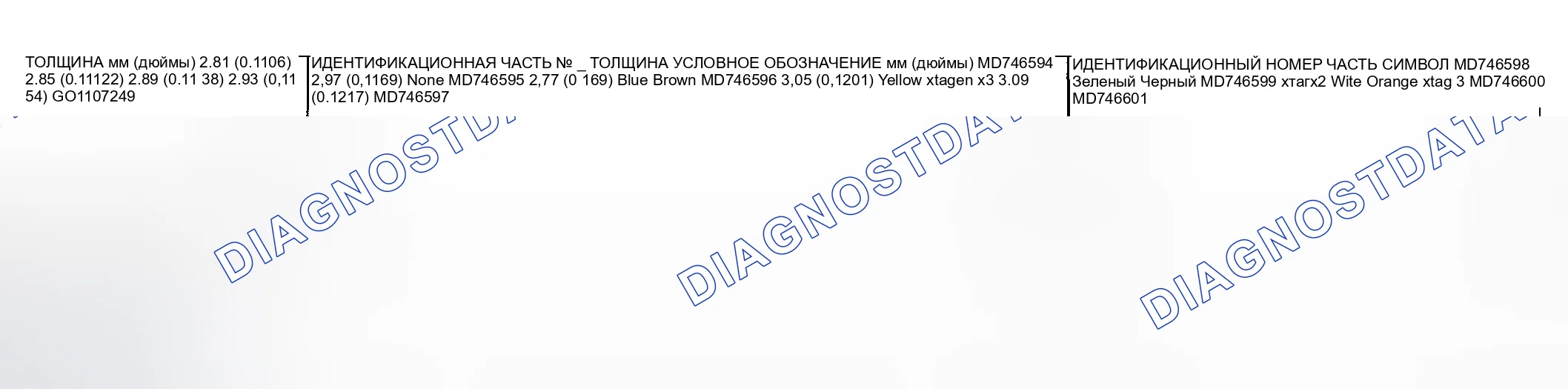

(Для регулировки люфта шестерни 3-й скорости выходного вала)
Схема №192
(Для регулировки люфта заднего подшипника выходного вала)
Схема №193
(Для регулировки люфта заднего подшипника выходного вала)
Схема №194
Проставка < F5m51 >
(Для регулировки люфта на конце входного вала)
Схема №195
(Для регулировки предварительного натяга выходного вала)
Схема №196
Распорная деталь
(Для регулировки преднагрузки корпуса дифференциала)
Схема №197
(Для регулировки зазора картера дифференциала)
