Стекло/окна/зеркала: Снятие и установка Mazda Protege BJ

Обогрев стёкол 67 иллюстраций ~10 мин чтения

Как снять / монтаж регулятор переднего стеклоподъемника

  1. Отсоедините отрицательный кабель аккумулятора.
  2. Снимите стекло передней двери (см. раздел " СНЯТИЕ / УСТАНОВКА СТЕКЛА И НАПРАВЛЯЮЩЕЙ ПЕРЕДНЕЙ ДВЕРИ "). (ref-194615-S02540178482005092900000)
  3. Отсоедините разъем регулятора переднего стеклоподъемника.
  4. Отверните болты и гайки, затем снимите регулятор переднего стеклоподъемника Момент затяжки 6.87-9.80 Н.м (60.8-86.7 in.lbf)
  5. Установку производить в порядке, обратном снятию.
Схема №10
Схема №11
  1. Разберите в порядке, указанном на иллюстрации.
  2. Сборку производить в порядке, обратном разборке.
Схема №12
  1. Удерживайте барабан и трос скобой, чтобы предотвратить их вытягивание двигателем стеклоподъемника.

Как снять / монтаж передний ручной оконный регулятор

  1. Снимите стекло передней двери (см. раздел " СНЯТИЕ / УСТАНОВКА СТЕКЛА И НАПРАВЛЯЮЩЕЙ ПЕРЕДНЕЙ ДВЕРИ "). (ref-194615-S02540178482005092900000)
  2. Отверните болты и гайки, затем снимите регулятор переднего ручного окна Момент затяжки 6.87-9.80 Н.м (60.8-86.7 in.lbf)
  3. Установку производить в порядке, обратном снятию.

Как снять / монтаж регулятор заднего стеклоподъемника

  1. Отсоедините отрицательный кабель аккумулятора.
  2. Снимите стекло задней двери (см. раздел " СНЯТИЕ / УСТАНОВКА СТЕКЛА И НАПРАВЛЯЮЩЕЙ ЗАДНЕЙ ДВЕРИ "). (ref-194615-S16379230682005092900000)
  3. Отсоедините регулятор заднего стеклоподъемника.
  4. Отверните болты, снимите регулятор заднего стеклоподъемника Момент затяжки 6.87-9.80 Н.м (60.8-86.7 in.lbf)
  5. Установку производить в порядке, обратном снятию.
Схема №13
Схема №14
  1. Разберите в порядке, указанном на иллюстрации.
  2. Сборку производить в порядке, обратном разборке.
Схема №15
  1. Перед разборкой электродвигателя стеклоподъемника сделайте метки на шестерне и основании.

Как снять / монтаж регулятор заднего ручного окна

  1. Снимите стекло задней двери (см. раздел " СНЯТИЕ / УСТАНОВКА СТЕКЛА И НАПРАВЛЯЮЩЕЙ ЗАДНЕЙ ДВЕРИ "). (ref-194615-S16379230682005092900000)
  2. Отверните болты, снимите регулятор заднего ручного окна Момент затяжки 6.87-9.80 Н.м (60.8-86.7 in.lbf)
  3. Установку производить в порядке, обратном снятию.
Схема №16
  1. Отсоедините отрицательный кабель аккумулятора.
  2. Снимите переднюю дверную накладку со стороны водителя (см. раздел " СНЯТИЕ / УСТАНОВКА ПЕРЕДНЕЙ ДВЕРНОЙ НАКЛАДКИ "). (ref-194621-S37075676792005092900000)
  3. Вытолкните зажим с обратной стороны трима, и снимите панель выключателей.
  4. Отверните винт и снимите главный выключатель стеклоподъемника.
  5. Установку производить в порядке, обратном снятию.
Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
  1. Снимите сетевой выключатель окна питания (см. раздел " СНЯТИЕ / УСТАНОВКА СЕТЕВОГО ВЫКЛЮЧАТЕЛЯ ОКНА ПИТАНИЯ "). (ref-194615-S24778925352005092900000)
  2. При осмотре со стороны пассажира и сзади поверните выключатель отключения питания во включенное положение.
  3. Проверьте целостность соединения между клеммами главного выключателя стеклоподъемника с помощью омметра. Если это не указано, замените главный выключатель стеклотекстолита.
Схема №23
  1. Отсоедините отрицательный кабель аккумулятора.
  2. Снимите переднюю дверную накладку со стороны пассажира (см. раздел " СНЯТИЕ / УСТАНОВКА ПЕРЕДНЕЙ ДВЕРНОЙ НАКЛАДКИ "). (ref-194621-S37075676792005092900000)
  3. Вытолкните зажим с обратной стороны трима, и снимите панель выключателей.
  4. Отвинтите винт и снимите выключатель окна питания.
  5. Установку производить в порядке, обратном снятию.
Схема №24
  1. Отсоедините отрицательный кабель аккумулятора.
  2. Удалите язычок, вставив обернутую лентой плоскую отвертку между переключателем и отделкой задней двери.
  3. Отсоедините разъем и снимите выключатель окна питания.
  4. Установку производить в порядке, обратном снятию.
Схема №25
Схема №26
Схема №27
Схема №28
  1. При осмотре со стороны пассажира снимите панель выключателей.
  2. При осмотре задней панели снимите выключатель стеклоподъемника.
  3. Проверьте целостность между клеммами переключателя окна питания с помощью омметра. Если это не так, как указано, замените переключатель окна питания.
Схема №29
  1. Снимите зажим ручки регулятора с помощью ветоши, как показано на рисунке.
Схема №30
  1. Установите зажим в ручку регулятора.
  2. Полностью закройте стекло двери и надавите на ручку регулятора, как показано на рисунке.
Схема №31
Схема №32
  1. Снимите облицовку (см. " СНЯТИЕ / УСТАНОВКА ОБЛИЦОВКИ "). (ref-194621-S34829269862005092900000)
  2. Нанесите защитную ленту по краю кузова, чтобы защитить его от повреждений.
  3. Снимите кромку молдинга заднего окна с помощью бритвы. ПРЕДУПРЕЖДЕНИЕ: Использование бритвы голыми руками может привести к травме. Всегда надевайте перчатки при использовании бритвы, ПРИМЕЧАНИЕ: молдинг заднего окна является сменной деталью.
Схема №33
  1. Используйте инструмент, подобный показанному на рисунке, и вставьте лезвие в герметик. ПРИМЕЧАНИЕ: Для участков герметика, которые трудно разрезать, используйте SST (пиано-проволоку) и следуйте процедурам из раздела " Повторное использование заднего стекла окна ".
  2. Протянуть герметик по краю стекла.
  3. Снимите стекло.

Как установить лобовой стекло

ВниманиеЧтобы предотвратить растрескивание герметика или выталкивание стекла давлением воздуха, если дверь закрыта, откройте все окна и оставьте их открытыми до тех пор, пока герметик не затвердеет.
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
Схема №42

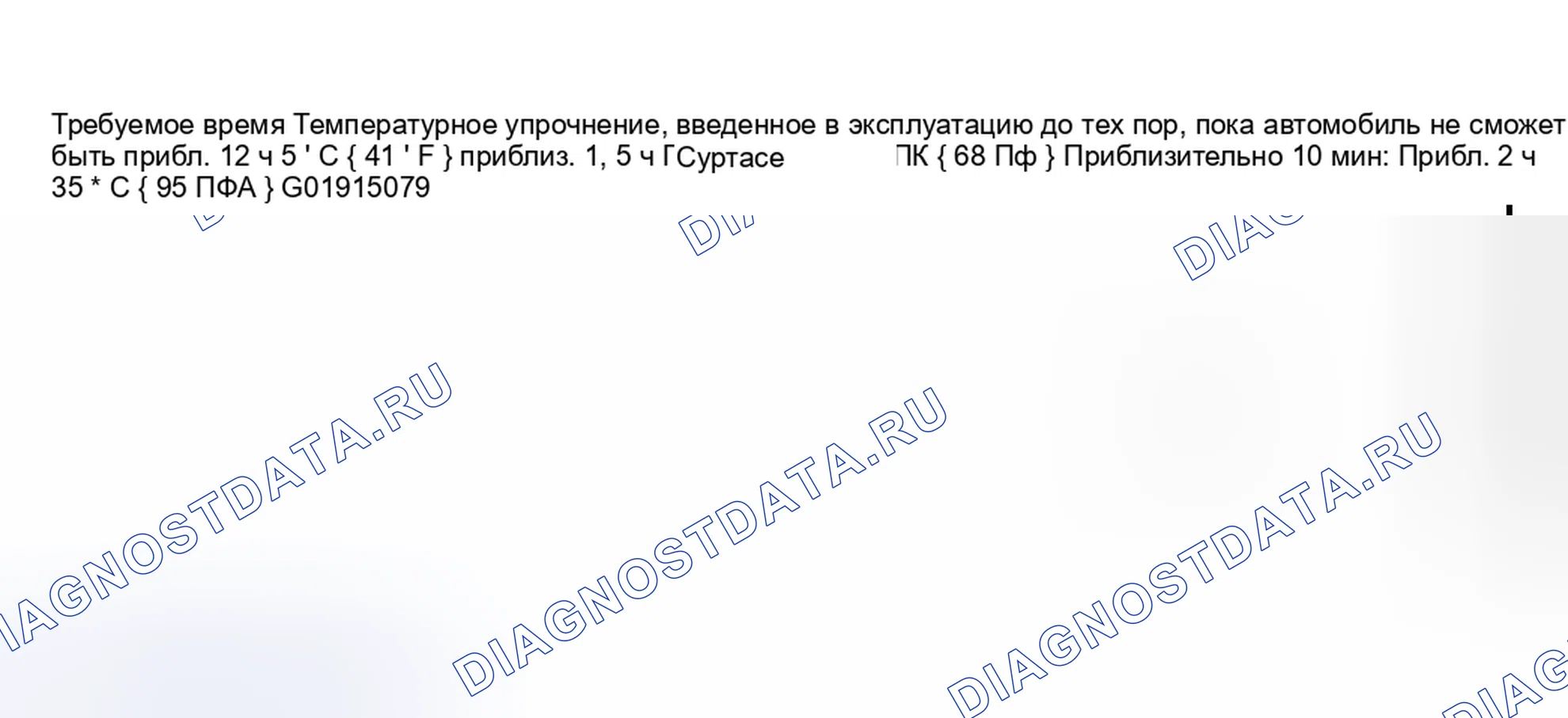

Схема №43
Схема №44
Схема №45
  1. Вырежьте старый герметик с помощью бритвы так, чтобы толщина герметика 1-2 мм (0,04-0,07 дюйма) оставалась по окружности рамы. Если весь герметик оторвался в каком-либо одном месте, после обезжиривания нанесите немного грунтовки и дайте ему высохнуть 30 минут. Затем наденьте новый герметик для создания слоя 2 мм. ПРЕДУПРЕЖДЕНИЕ: Использование бритвы голыми руками может привести к травме. Всегда надевайте перчатки при использовании бритвы.
  2. Очистите и обезжирьте полоску шириной приблизительно 50,0 мм (1,97 дюйма) по окружности стекла и соединительной области на корпусе.
  3. Надежно закрепите дамбу по окружности стекла на расстоянии 8,0 мм (0,31 дюйма) от края.
  4. Установите распорки В на стекло, как показано на рисунке.
  5. Установите в отверстие проставки А.
  6. Временно установите стекло на кузов и отрегулируйте зазор между стеклом и кузовом.
  7. Сделайте отметку на стекле непосредственно над V-образным надрезом распорок А.
  8. Убедитесь, что зазор вдоль верхней кромки составляет 7,3 мм (0,29 дюйма), а боковая кромка - 6,8 мм.
  9. Снимите лобовое стекло.
  10. Установите крепления на метки стекол, как показано на рисунке.
  11. Установите крепления на корпус, как показано на рисунке.
  12. С помощью кисти нанесите грунтовку на область склеивания стекла, корпуса и молдинга в пределах показанной области. ВНИМАНИЕ: Держите область свободной от грязи и смазки и не прикасайтесь к поверхности, иначе грунтовка может неправильно сцепиться с поверхностью стекла и корпусом, что может привести к утечкам. ПРИМЕЧАНИЕ: Используйте только стеклянную грунтовую пленку на стекле, а корпусную грунтовочную пленку - на корпусе и молдинге. Дайте ей высохнуть примерно 30 минут.
  13. Как только грунтовка высохнет, нанесите герметик по всей окружности для заполнения зазора между плотиной и краем стекла высотой 11,0 мм (0 433 дюйма) и шириной 5,0 мм.
  14. Совместите метки стекол с V-образными пазами в проставках и установите стекло на кузов.
  15. Плотно надавите внутрь на стекло, чтобы сжать герметик.
  16. Убедитесь, что зазор вдоль верхней кромки составляет 7,3 мм (0,29 дюйма), а боковая кромка - 6,8 мм.
  17. Используйте скребок, чтобы сгладить любой герметик, который просачивается. Добавьте больше герметика в любые точки плохого контакта. Отрегулируйте герметик как показано при необходимости.
  18. Прежде чем поверхность герметика затвердеет, установите молдинг лобового стекла.
  19. Совместите маркировку на формовке с внутренней стороной паза корпуса. (1)
  20. Установите верхнюю кромку, начиная с наружных концов и двигаясь внутрь. (2)
  21. Установите уголки. (3)
  22. Установите монтажные зажимы молдинга козырька в отверстие решетки капота. (4)
  23. Установите боковины, начиная от верхнего края и двигаясь вниз, соблюдая осторожность во избежание выдергивания углов. (5)
  24. Используйте изопропиловый спирт для удаления избытка герметика.
  25. Установите облицовку (см. " СНЯТИЕ / УСТАНОВКА ОБЛИЦОВКИ "). (ref-194621-S34829269862005092900000)
  26. Установите решетку капота (см. " ДЕМОНТАЖ / МОНТАЖ РЕШЕТКИ КАПОТА "). (ref-194620-S23078997142005092900000)
  27. Установите основание (см. " УСТАНОВКА ОСНОВАНИЯ "). (ref-194615-S14674132322005092900000)
  28. Установите зеркало заднего вида (см. раздел " УСТАНОВКА ЗЕРКАЛА ЗАДНЕГО ВИДА "). (ref-194615-S27727949382005092900000)
Схема №46
Схема №47
Схема №48
Схема №49
Схема №50
  1. Снять облицовку С-образной стойки (см. " СНЯТИЕ / УСТАНОВКА облицовки C-ТИПА "). (ref-194621-S14864502542005092900000)
  2. Нанесите защитную ленту по краю оконного стекла кузова и четверти.
  3. Сделайте отверстие через герметик, кроме крепежа, шпильки и зажима изнутри автомобиля с помощью шила.
  4. Пропустите SST (фортепианную проволоку) через отверстие. ВНИМАНИЕ: Использование SST (пиано-проволоки) голыми руками может привести к травме. Всегда надевайте перчатки при использовании SCT (пианино-проволока).
  5. Намотайте каждый конец SST (фортепианной проволоки) вокруг штанги.
  6. Работая с другим человеком, распилил герметик по краю стекла, соблюдая осторожность, чтобы не повредить корпус автомобиля. ПРИМЕЧАНИЕ: Используйте длительное действие пиления для распределения работы по всей длине SST (piano провод), чтобы предотвратить ее от разрыва.
  7. Потяните стекло окна на четверть, затем выведите из зацепления застежку, штифт и зажим.
  8. Выньте крепежную деталь и штифт из корпуса.

Как установить оконный стекло

ВниманиеЧтобы предотвратить растрескивание герметика или выталкивание стекла давлением воздуха, если дверь закрыта, откройте все окна и оставьте их открытыми до тех пор, пока герметик не затвердеет.
Схема №51
Схема №52
Схема №53
Схема №54
Схема №55
  1. Вырежьте старый герметик с помощью бритвы так, чтобы толщина герметика 1-2 мм (0,04-0,07 дюйма) оставалась по окружности рамы. Если весь герметик оторвался в каком-либо одном месте, после обезжиривания нанесите немного грунтовки и дайте ему высохнуть 30 минут. Затем наденьте новый герметик для создания слоя 2 мм. ПРЕДУПРЕЖДЕНИЕ: Использование бритвы голыми руками может привести к травме. Всегда надевайте перчатки при использовании бритвы.
  2. Очистите и обезжирьте керамическую часть стекла и по окружности зону склеивания на корпусе.
  3. Используйте кисть, чтобы нанести грунтовку на зону соединения стекла и корпуса в пределах показанной области. ВНИМАНИЕ: Держите область свободной от грязи и смазки, и не прикасайтесь к поверхности, или грунтовка может неправильно сцепиться с поверхностью стекла и корпусом, что может привести к утечкам. ПРИМЕЧАНИЕ: Используйте только стеклянную грунтование на стекле и грунтование корпуса на корпусе. Дайте ему высохнуть примерно 30 минут.
  4. Как только грунтовка высохнет, нанесите герметик по всей окружности для заполнения зазора между плотиной и краем стекла высотой 11,0 мм (0 433 дюйма) и шириной 5,0 мм.
  5. Выровняйте крепления и установите стекло на кузов.
  6. Проверьте зазор, как показано на рисунке. Зазор a: 0 мм (0 дюймов) b: 2,0 мм (0,08 дюйма)
  7. Плотно надавите внутрь на стекло, чтобы сжать герметик.
  8. Проверьте наличие утечек воды. Если утечка обнаружена, хорошо вытрите воду и повторите установку.
  9. Установить облицовку C-образной стойки. (См. раздел " СНЯТИЕ / УСТАНОВКА облицовки C - ОБРАЗНОЙ СТОЙКИ ".) (ref-194621-S14864502542005092900000)
Схема №56
Схема №57
Схема №58
  1. Поверните выключатель зажигания во включенное положение.
  2. Включите выключатель размораживателя заднего окна.
  3. Подключите положительный (+) вывод вольтметра к положительной стороне каждой нити накала, а отрицательный (-) вывод - к земле. ВНИМАНИЕ: Непосредственное прикосновение провода тестера цепи к нити размораживателя заднего окна приведет к ее повреждению. Оберните алюминиевую фольгу вокруг конца вывода и проверьте нить, прикоснувшись к ней фольгой.
  4. Постепенно сдвиньте положительный (+) вывод с положительной стороны на отрицательную и измерьте напряжение. Убедитесь, что напряжение уменьшается соответствующим образом. Если напряжение не соответствует указанному или оно быстро изменяется, нить накала неисправна. Восстановите нить.
Схема №59
  1. Используйте изопропиловый спирт для очистки поврежденного участка нити.
  2. Закрепите ленту выше и ниже поврежденного участка нити накала.
  3. С помощью небольшой кисти или маркировочной ручки восстановите нить серебряной краской или эквивалентной.
  4. Приблизительно через 2-3 минуты осторожно снимите ленту, не нарушая отремонтированного участка.
  5. Используйте воздуходувку горячего воздуха, нагретую до 150°C в течение 30 минут или дайте краске застыть в течение 24 часов при 25 ° С. ВНИМАНИЕ: Не используйте размораживатель заднего окна до полного высыхания краски. Это может привести к другим сбоям, если он используется до того, как краска высохнет.
Схема №60
Схема №61
  1. Снимите блок климат-контроля (см. раздел " ДЕМОНТАЖ БЛОКА КЛИМАТ-КОНТРОЛЯ "). (ref-194606-S42130544632005092900000)
  2. Проверьте целостность соединения между клеммами переключателя размораживателя заднего окна с помощью омметра.
  3. Подключите положительное напряжение батареи к клемме L и заземлите к клеммам E.
  4. Включите выключатель размораживателя заднего окна.
  5. Убедитесь, что светодиод горит. Если не так, как указано, замените блок климат-контроля.
Схема №62
Схема №63
  1. Отсоедините разъем внешнего зеркала (см. раздел " СНЯТИЕ / УСТАНОВКА ВНЕШНЕГО ЗЕРКАЛА ПИТАНИЯ "). (ref-194615-S12893064492005092900000)
  2. Подайте положительное напряжение батареи на внешнее зеркало питания и проверьте работу внешнего зеркала питания. Если это не так, как указано, замените блок климат-контроля.
Схема №64
  1. Отсоедините отрицательный кабель аккумулятора.
  2. Снимите переднюю дверную накладку (см. раздел " СНЯТИЕ / УСТАНОВКА ПЕРЕДНЕЙ ДВЕРНОЙ НАКЛАДКИ "). (ref-194621-S37075676792005092900000)
  3. Частично отслаивается от дверного экрана.
  4. Отсоедините соединитель.
  5. Отверните гайки, а затем снимите питание с наружного зеркала.
  6. Установку производить в порядке, обратном снятию.
Схема №65
  1. Снять внутренний гарнир.
  2. Отверните гайки, а затем снимите ручное наружное зеркало.
  3. Установку производить в порядке, обратном снятию.
Схема №66
  1. Прогрейте раму и зеркальное стекло приблизительно до 70°C в течение 3 минут с помощью воздуходувки горячего воздуха.
  2. Наденьте перчатки и защитную одежду для глаз.
  3. Вставьте обернутый лентой скребок между зеркальным стеклом и рамкой, а стекло открепите.
Схема №67
  1. Очистить и обезжирить адгезионную поверхность зеркального стекла.
  2. Приклейте двухстороннюю клейкую ленту на обратную сторону зеркального стекла.
  3. Прогрейте раму с помощью воздуходувки горячего воздуха.
  4. Снимите бумажную подложку с двухсторонней клейкой ленты на обратной стороне зеркального стекла.
  5. Вставьте зеркальное стекло в рамку, затем слегка надавите на стекло для его закрепления.
Схема №68
  1. Отсоедините отрицательный кабель аккумулятора.
  2. Снимите переднюю дверную накладку со стороны водителя (см. раздел " СНЯТИЕ / УСТАНОВКА ПЕРЕДНЕЙ ДВЕРНОЙ НАКЛАДКИ "). (ref-194621-S37075676792005092900000)
  3. Отожмите зажим с обратной стороны трима, чтобы снять панель выключателей.
  4. Отсоедините соединитель.
  5. Отверните винты, а затем снимите выключатель питания внешнего зеркала.
  6. Установку производить в порядке, обратном снятию.
Схема №69
Схема №70
  1. Снимите выключатель внешнего зеркала (см. раздел " СНЯТИЕ / УСТАНОВКА ВЫКЛЮЧАТЕЛЯ ВНЕШНЕГО ЗЕРКАЛА ПИТАНИЯ "). (ref-194615-S08776343722005092900000)
  2. Проверьте целостность цепи между клеммами внешнего зеркального переключателя с помощью омметра. Если это не указано, замените внешний зеркальный переключатель питания.
Схема №71
  1. Вставьте отвертку с плоской головкой между зеркалом и основанием.
  2. Нажмите на штифт основания, чтобы снять зеркало заднего вида.
Схема №72
  1. Установите зеркало заднего вида на основание.
Схема №73
  1. Снимите зеркало заднего вида.
  2. Обмотайте каждый конец проволоки вокруг стержня.
  3. Распилить герметик, чтобы удалить основание. ПРИМЕЧАНИЕ: Используйте длинное действие пиления для распределения работы по всей длине SST (piano провод), чтобы предотвратить ее от разрыва.
Схема №74
Схема №75
Схема №76
  1. Вырежьте весь оригинальный герметик с помощью бритвы.
  2. Очистить и обезжирить керамическое покрытие на стекле и основании.
  3. Нанесите грунтовку на место скрепления стекла и основания. ВНИМАНИЕ: Держите это место свободным от грязи и смазки, не прикасайтесь к поверхности, иначе грунтовка может неправильно сцепиться с поверхностью стекла.
  4. Нанесите на основание герметик высотой 3,0 мм (0,12 дюйма). ПРИМЕЧАНИЕ: используйте только стеклянную грунтовку на стекле, а корпусную - на основании. Дайте грунтовке высохнуть примерно 30 минут.
  5. Отцентрируйте основание в керамическом покрытии и прижмите его к стеклу.
  6. Используйте изопропиловый спирт, чтобы удалить излишки ремонтного герметика.
  7. Установите зеркало заднего вида.
