PID / мониторинг и запись даты
- Эта функция позволяет получить доступ к определенным значениям данных, входным сигналам, вычисленным значениям и информации о состоянии системы.
Режимы активных команд
- Данная функция позволяет управлять устройствами через WDS или аналог.
Схема №2
- Подключить WDS или его эквивалент к 16-контактному разъему диагностический разъём-2 транспортного средства, расположенному с левой стороны рулевой колонки.
- Получить расшифровка кода ошибки с помощью WDS или его эквивалента.
Схема №3
Схема №4
- Подключить клемму TBS на диагностический разъём к заземлению корпуса с помощью соединительного провода.
- Включить ключ зажигания (двигатель выключен).
- После включения в течение 3 секунд предупреждающего огня АБС этот огонь сигнализирует коды неисправностей.
- После завершения ремонта очистить коды неисправностей.
Использование WDS или эквивалента
- После проведения ремонта выполнить " Процедуру чтения расшифровка кода ошибки ". (ref-177975-S39754540572005061000000)
- Удалить расшифровка кода ошибки с помощью WDS или его эквивалента.
- Убедиться в том, что проблема клиента была решена. ПРИМЕЧАНИЕ: После ремонта датчика скорости вращения колеса ABS или замены Bs / TCS Hu / CM (с муфта блокировки гидротрансформатора) или ABSH / СМ (без TSC) предупреждающая лампочка ABC не может погаснуть при включении ключа зажигания. В этом случае запустить двигатель и ведите транспортное средство со скоростью более 10 км / ч { 6,2 миль / ч } до тех пор, пока не сработает сигнальная лампа АБС ABС.
Без использования WDS или эквивалента
| Внимание | Подключение неправильных терминалов диагностический разъём может привести к сбою. Осторожно подключить только указанные терминалы. |
|---|
Схема №5
- Подключить клемму TBS на диагностический разъём к заземлению корпуса с помощью соединительного провода.
- Включить ключ зажигания (двигатель выключен).
- Вывод всех сохраненных коды неисправностей.
- После проверки того, что первый код повторяется, нажать на педаль тормоза 10 раз с интервалами менее одной секунды (1 сек.)
- Выключить ключ зажигания и отсоединить провод перемычки. ПРИМЕЧАНИЕ: коды неисправностей не может быть очищен, если происходят следующие события: Интервалы нажатия на педаль тормоза превышают одну секунду. (1 сек.) Тормозной переключатель вышел из строя. После ремонта датчика скорости вращения колес ABS или замены Hu / CM АБС / TCS (с TSS) или Hu- СМ абс (без TTS }) сигнальная лампа ABC не может погаснуть при включении ключа зажигание двигателя / km. 2.
Схема трубной обвязки и кип / процедура контроля и регистрации данных
- Подключить WDS или его эквивалент к 16-контактному разъему диагностический разъём-2 транспортного средства, расположенному с левой стороны рулевой колонки.
- Доступ и мониторинг свай с помощью WDS или эквивалентной системы.
Процедура активных командных режимов
ПримечаниеПри принудительном приведении в действие двигателя АБС и каждого клапана следует включить ABSVLWRLY, а затем каждую команду вкл. Absvlvrly регулирует подачу питания для мотора ABS и восьми клапанов.
- Подключить WDS или его эквивалент к 16-контактному разъему диагностический разъём-2 транспортного средства, расположенному с левой стороны рулевой колонки.
- Повернуть переключатель зажигания во включенное положение (двигатель выключен) или запустить двигатель.
- Активировать активные режимы команд с помощью WDS или его эквивалента.
Схема №6
Схема №7
Схема №8
Схема №9

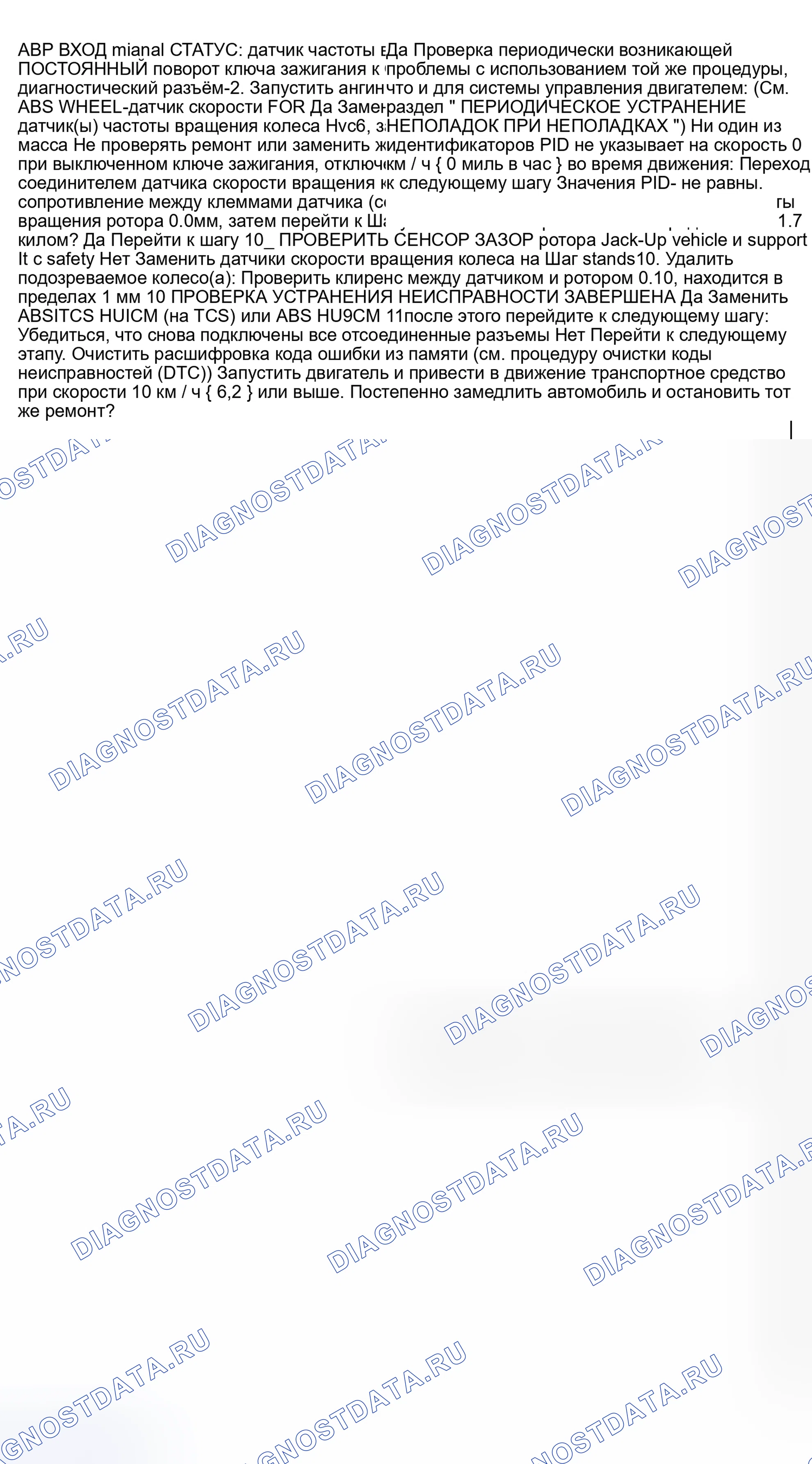

| DTC | Описание |
|---|---|
| " расшифровка кода ошибки C1145 (11), C1155 (12), хтагх2 (13), hтагx3 (14) " C1165 C1175 (ref-177975-S35703282262005061000000) | ДАТЧИК СКОРОСТИ КОЛЕСА АБС. |
| " расшифровка кода ошибки C1148 (41), C1158 (42), хтагх2 (43), C1178 (44), y Tagx4 (46), j C1234 (45), х TAGX6 (47), h Taгx7 (48) " C1168 C1233 C1235 C1236 (ref-177975-S02789550942005061000000) | АБС - ДАТЧИК СКОРОСТИ КОЛЕСА / РОТОР ДАТЧИКА. |
| " расшифровка кода ошибки C1194 (24), C1198 (25), хтагх2 (22), C1214 (23), х TAGX4 (28), y C1246 (26), h Tag x6 (29), a Htagx7 (27) " C1210 C1242 C1250 C1254 (ref-177975-S17539836102005061000000) | РЕДУКЦИОННЫЙ / УДЕРЖИВАЮЩИЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН |

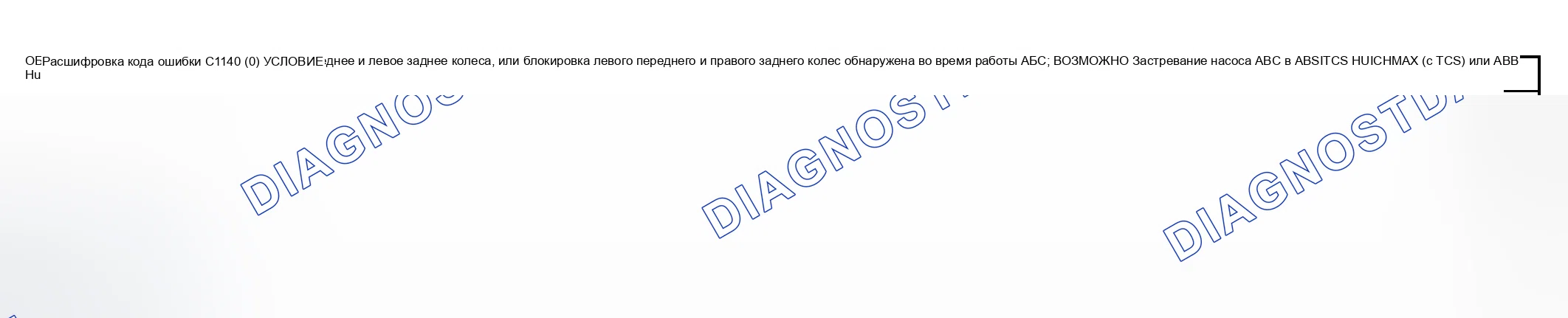

| расшифровка кода ошибки C1140 (30) | Насос ABS Hu / CM |

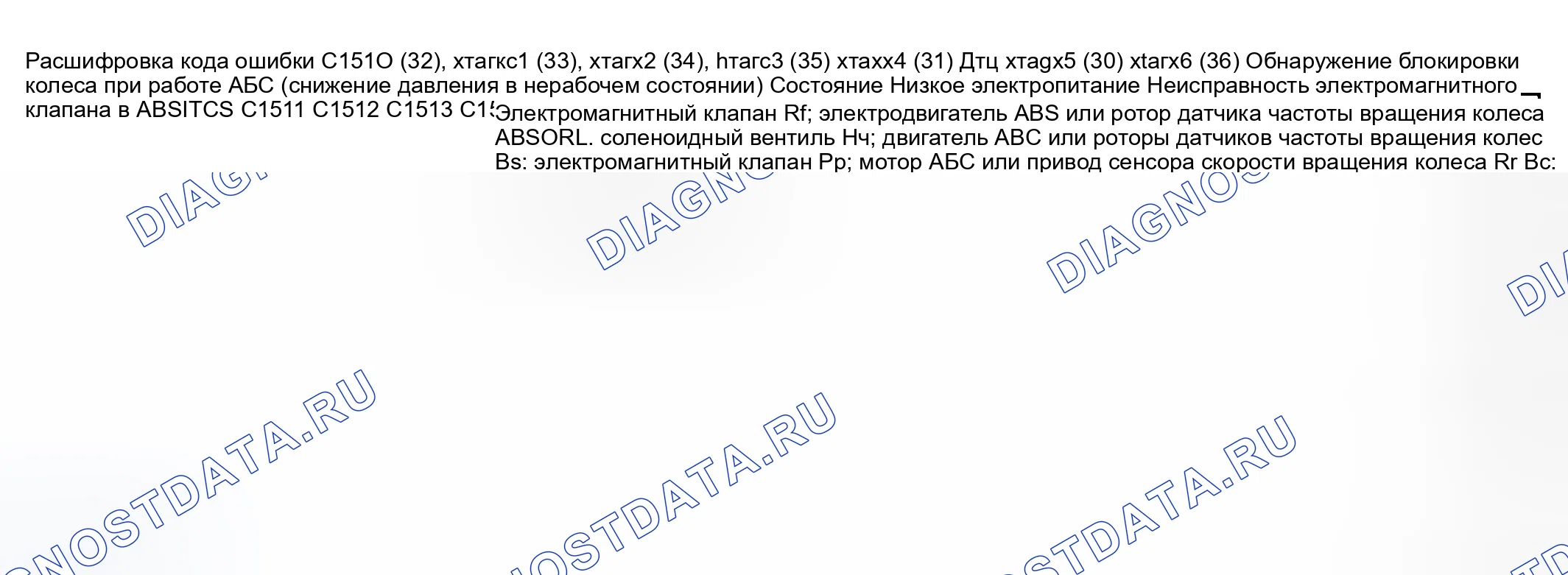

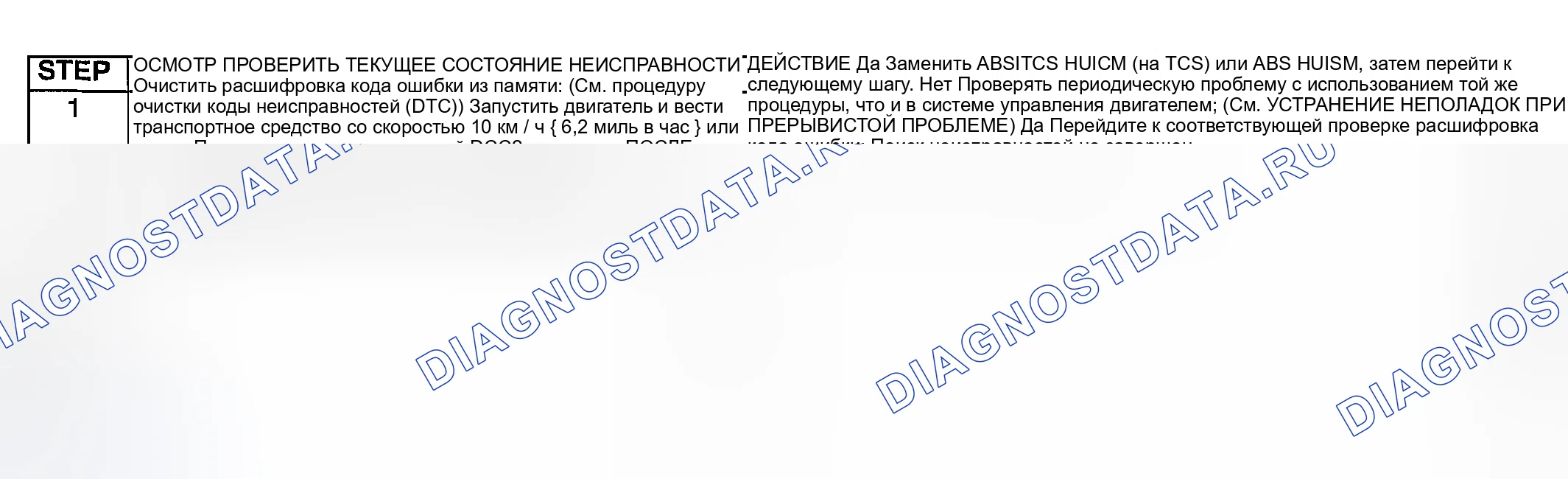

| " расшифровка кода ошибки C1510 (32), xtegx1 (33), хтагх2 (34), hтагx3 (35) " C1511 C1512 C1513 (ref-177975-S21303632242005061000000) | ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, ДВИГАТЕЛЬ АБС ИЛИ ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА / РОТОР ДАТЧИКА |
| расшифровка кода ошибки C1186 (51), C1266 (52) | ОТКАЗОБЕЗОПАСНОЕ РЕЛЕ |
| расшифровка кода ошибки 1095 (54), C1096 (53) | РЕЛЕ ДВИГАТЕЛЯ, ДВИГАТЕЛЬ АБС |
| расшифровка кода ошибки B1342 (61) | АБС / СВП Hu / CM (W / TCS) ИЛИ ABS-Ху / СМ (БЕЗ Вз и ТС) |
| расшифровка кода ошибки B1318 (63) | БЛОК ПИТАНИЯ ABS Hu / CM |
| расшифровка кода ошибки C1117 (17) | СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ, СИГНАЛЬНАЯ ЛИНИЯ ОБОРОТОВ ДВИГАТЕЛЯ. |
| расшифровка кода ошибки C1118 (82) | СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ, СИГНАЛЬНАЯ ЛИНИЯ ЗАПРОСА СНИЖЕНИЯ КРУТЯЩЕГО МОМЕНТА. |
| расшифровка кода ошибки C1119 (83) | СИГНАЛЬНАЯ ЛИНИЯ ЗАПРЕТА СНИЖЕНИЯ КРУТЯЩЕГО МОМЕНТА |
| расшифровка кода ошибки U2021 (87) | ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ 0°C ИЛИ НИЖЕ |
ПЕРЕЧЕНЬ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (расшифровка кода ошибки)
Схема №10
Схема №11
Схема №12
Схема №13
ПримечаниеПри принудительной работе двигателя АБС и каждого клапана включить питание ABS<UNK> Питание, а затем каждую команду на, ABSS<UNK> Питание регулирует подачу питания для мотора ABS и восьми клапанов.
