Предисловие [радио]
ПримечаниеВ случае, если местоположение, время и вещательная станция могут быть указаны через интервью с клиентом, вероятность того, что сигнальная среда вызывает проблемы, высока. Выполните подтверждение симптома и оценку при условиях, о которых сообщил клиент (место, время, радиовещательная станция и т. Д.). Если это невозможно, выполните его в эквивалентных условиях. Перед осмотром или ремонтом запишите широковещательные станции, которые настроил клиент, и соответственно сбросьте их после осмотра или ремонта. Отрегулируйте часы тоже.
NO.1 Отсутствие радиоприема (AM / FM) / нет или низкая громкость [радио]
| 1 | Отсутствие радиоприема (AM / FM) / нет или низкая громкость /) | |
|---|---|---|
| Возможный расшифровка кода ошибки | Аудиоблок | 09: Er20 |
| Автомобильно-навигационный блок | Код устройства 09 / код ошибки 20, 22 | |
| Советы по поиску и устранению неисправностей Низкое напряжение аккумуляторной батареи транспортного средства Электронные помехи извне или плохое состояние радиоволны вещательной станции Помехи от электронного оборудования послепродажного обслуживания (двухстороннее радио, навигационная система, мобильный телефон, внешний FM-передатчик и т. Д.) Плохой разъем антенны Неисправность антенного фидера Неисправность аудиоблока Неисправность автомобильного навигационного блока | ||
КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
NO.2 Отсутствие радиоприема (спутниковое радио SIRIUS) [RADIO]
| 2 | Отсутствие радиоприема (спутниковое радио SIRIUS) | |
|---|---|---|
| Возможный расшифровка кода ошибки | Аудиоблок | 11: Эр01, 11: Ер03 |
| Автомобильно-навигационный блок | Код устройства 11 / код ошибки 01, 03 | |
| Советы по устранению неисправностей Низкое напряжение аккумулятора Электронные помехи извне, или худшее состояние радиоволны вещательной станции Помеха от послепродажного электронного оборудования (двустороннее радио, навигационная система, мобильный телефон, внешний FM-передатчик и т. Д.) Плохое подключение штекера антенны Неисправность антенного фидера Неисправность спутникового радиоблока SIRIUS Обрыв или короткое замыкание в жгуте проводов между блоком спутниковой радиосвязи SIIRIUS и аудиоблоком / блоком автомобильной навигации Ошибка связи между блоком спутниковой радиостанции SIRIX и аудио / блоком навигации автомобиля | ||
КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
No6 не может настроиться (поиск не прекращается) [радио]
| 4 | Невозможно настроить (поиск не прекращается) | |
|---|---|---|
| Возможный расшифровка кода ошибки | Аудиоблок | 09: Er20 |
| Автомобильно-навигационный блок | Код устройства 09 / код ошибки 20, 22 | |
| Советы по поиску и устранению неисправностей Неисправность центральной панели (без автомобильной навигационной системы) Электронные помехи извне или плохое состояние радиовещательной станции радиоволна Штепсельная вилка антенны плохое соединение Неисправность антенного фидера Неисправность аудиоблока Неисправность автомобильного навигационного блока | ||
КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
№ 7 не может выполнить предварительную установку (функция предварительной установки не работает) [радио]
| 7 | Невозможно выполнить предварительную установку (функция предварительной установки не работает)) | |
|---|---|---|
| Возможный расшифровка кода ошибки | Аудиоблок | 21: Эр19 |
| Автомобильно-навигационный блок | Код устройства 21 / код ошибки 19 | |
| Советы по поиску и устранению неисправностей Неисправность аудиоустройства Неисправность автомобильного навигационного устройства Неисправность переключателя на панели | ||
КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
No8 частота приема радиолисков [радио]
| 8 | Частота приема радиоперехода | |
|---|---|---|
| Возможный расшифровка кода ошибки | Аудиоблок | |
| Автомобильно-навигационный блок | Код устройства 09 / код ошибки 22 | |
| Советы по устранению неисправностей Электронные помехи извне, или плохое состояние радиовещательной станции радиоволны Неисправность аудиоблока Неисправность автомобильного навигационного блока | ||
КАРТА ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
3. Стерео и монофонические приемы
- Поскольку сигналы становятся слабыми, шум может появляться больше в стереоприемнике. По сравнению со стереоприемом шум в монофонических приемах относительно менее бросается в глаза.
Контроль сепарации
- Используя характеристику монофонического приема, заключающуюся в том, что шум относительно менее бросается в глаза, чем стереоприем, аудиосистема автоматически изменяет прием со стерео на монофония и уменьшает раздражающий шум, когда сигналы становятся слабыми или возникает явление многолучевого распространения.
Контроль высокого тона
- Когда сигналы становятся слабыми или возникает явление многолучевого распространения, аудиосистема ограничивает уровень громкости в высокочастотном диапазоне и уменьшает раздражающий шум.

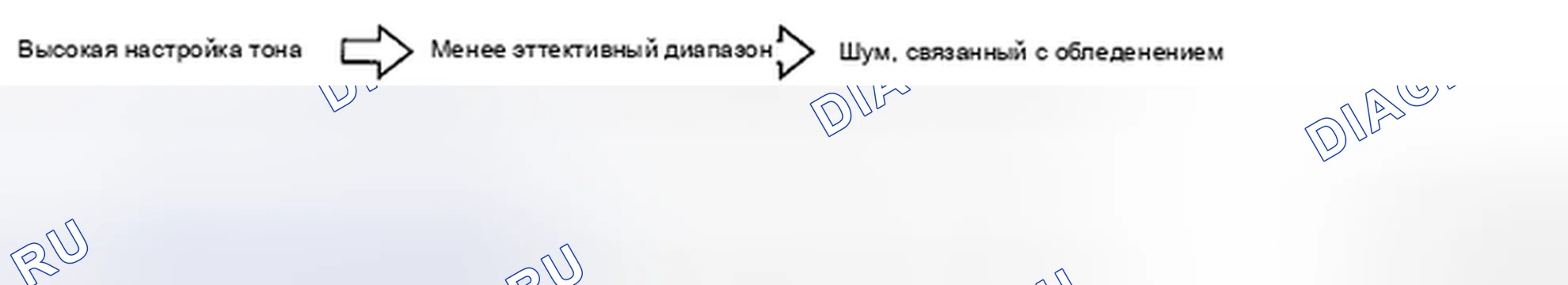

Схема №102
- Разделение и управление высоким тоном влияют на качество звука, поэтому они специально настроены для отдельной модели. (Сравнение характеристик должно быть сделано на тех же моделях)
Замечания
Схема №103
- Сигналы, как правило, достигают больших расстояний в ночное время. Это заметно в AM-сигналах, некоторые звуковые функции могут остановиться из-за посторонней вещательной станции или шума. Хотя аудиосистема ограничивает чувствительность функций SEEK и SCAN ночью, аудио система может выбрать другую вещательную станцию, чем желаемая, когда сигналы значительно сильны. Эта функция связана с парковочным огнем. При включенном стояночном свете или фаре SEKE и SCAN может не функционировать для слабых сигналов.
