Предисловие [вся аудиосистема]
ПримечаниеЗапишите все радиопрограммы, установленные заказчиком до ремонта. Установите все радиопередачи и отрегулируйте время после ремонта.
Шаг 1 подтверждения: подтверждения переключения звуковой панели
- Проверьте жалобу клиента и определите неисправность центральной панели или неисправности аудиоустройства.
Как активировать режим подтверждения переключения звуковой панели
- Включите аудиосистему.
- Нажмите кнопку Питание (питание) и одновременно нажмите кнопку CLOCK (часы) приблизительно на 1 с.
- Теперь активирован режим подтверждения переключения звуковой панели.
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Нажмите каждую кнопку на центральной панели. Звучит ли зуммер при нажатии каждой кнопки? | Да | Проверьте жалобу клиента, а затем перейдите к соответствующей процедуре устранения симптомов. |
| Нет | Перейдите к следующему шагу. |
| 2 | Разберите и соберите центральную панель и аудиоблок. Активируйте режим подтверждения переключения звуковой панели. Звучит ли зуммер при нажатии на каждую кнопку? | Да | Перейдите к следующему шагу. |
| Нет | Замените центральную панель. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000) |
| 3 | Работает ли аудиосистема должным образом? | Да | Система в норме. |
| Нет | Проверьте жалобу клиента, а затем перейдите к соответствующей процедуре устранения симптомов. |
ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ (ПОДТВЕРЖДЕНИЕ ПЕРЕКЛЮЧЕНИЯ ЗВУКОВОЙ ПАНЕЛИ)
Шаг 2 подтверждения: подтверждения переключателя управления аудио
- Проверьте жалобу клиента и определите либо неисправность выключателя управления аудиосистемой, либо неисправность звукового блока.
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Симптом связан либо с переключателем управления аудио, либо с работой аудиопанели? | Да | Проверьте жалобу клиента, а затем перейдите к соответствующей процедуре устранения симптомов. |
| Нет | Симптом связан с работой аудиопанели: Следуйте " Шагу подтверждения 1 ". Симптому связана с работой переключателя управления аудио: Переходите к следующему шагу. |
| 2 | Отсоедините разъем аудиоблока (24-контактный). Осмотрите аудиоблок и разъемы со стороны жгута проводов на предмет плохого соединения (например, поврежденные / извлеченные контакты, коррозия). Клемма N (ST SW1) Клеммы P (СТ хтагх1) Все ли контакты в норме? SW2 | Да | Перейдите к следующему шагу. |
| Нет | Если разъем на стороне аудиоблока неисправен: Замените аудиоблок. (См. раздел " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ") (См. " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (Рис. (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 3 | Проверьте целостность цепи между клеммами N и P разъема жгута проводов аудиоустройства при управлении переключателем управления звуком. Изменяется ли сопротивление? | Да | Проверьте жалобу клиента, а затем перейдите к соответствующей процедуре устранения симптомов. |
| Нет | Перейдите к следующему шагу. |
| 4 | Поверните переключатель зажигания в положение замок (замок). Снимите выключатель управления аудиосистемой. Проверьте целостность цепи между клеммой 24-контактного разъема жгута проводов звукового блока и 8-контактным разъемом кабеля проводов выключателя управления аудиотехникой. Клемма N (24-контактный разъем) - клемма G (8-контактный адаптер) клемма P (25-контактный принтер) - зажим E (7-контактный сканер) Есть ли целостность цепи? | Да | Замените переключатель звукового управления (см. " СНЯТИЕ / УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО УПРАВЛЕНИЯ "). (ref-288740-S18431277262008062500000) |
| Нет | Отремонтируйте или замените соответствующие жгуты проводов. |
ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ (ПОДТВЕРЖДЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ АУДИО).
№ 2 питание всей аудиосистемы отсутствует
| 2 | Нет питания на всю аудиосистему / Возможно расшифровка кода ошибки: 09: Er20 |
|---|
| Советы по поиску и устранению неисправностей Плохое соединение разъема аудиоблока, повреждение клемм Неисправность аудиоблоков Перегоревший предохранитель (B +) Сгорающий плавкий элемент (ACC) Обрыв или короткое замыкание в электрическом жгуте источника питания (B +) Разомкнутое или короткое замыкания в кабельном жгуте блока питания (АСС) |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (БЕЗ ПИТАНИЯ ВСЕЙ АУДИОСИСТЕМЫ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Поверните выключатель зажигания в положение замок. Осмотрите следующие предохранители: ACC ROOM Исправны ли предохранители? | Да | Перейдите к следующему шагу. |
| Нет | Замените соответствующим стандартным предохранителем. Если предохранитель расплавлен, проверьте короткое замыкание жгута проводов на массу. Отремонтируйте или замените жгут проводов, затем замените предохранитель. |
| 2 | Извлеките звуковой блок. Проверьте соединение разъема звукового блока (24-контактный). Отсоедините разъем звукового блока и осмотрите аудиоблок и разъемы со стороны жгута проводов на предмет плохого соединения (например, поврежденные / вытянутые контакты, коррозия). Клемма 1b (B +) Клеммы 1r (ACC) клеммы 1W (масса) Все ли контакты в норме? | Да | Перейдите к следующему шагу. |
| Нет | При плохом подключении разъема аудиоблока: Надежно подсоедините разъем аудиоблоков. В случае неправильного подключения разъема со стороны аудио-блока - замените аудиоблок. (См. раздел " ДЕМОНТАЖ / МОНТАЖ БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ") (См. Раздел " РАЗБОРКА / СБОРКА БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".). Если неправильно подключен соединитель со стороны жгута проводов: Отремонтируйте или замените штырьки и / или соединитель. (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 3 | Подключите разъем аудиоблока. Осмотрите напряжение для линии питания (B +, ACC).спецификация: Выключатель зажигания ВКЛ: 11,5 В или более Холостой ход: 12,5 В и более Нормально ли напряжение? | Да | Перейдите к следующему шагу. |
| Нет | Отремонтируйте или замените соответствующие жгуты проводов. |
| 4 | Поверните выключатель зажигания в положение замок (замок). Снимите разъем аудиоустройства (24-контактный). Проверьте целостность соединения между клеммой 1W разъема жгута проводов аудиоустройств и землей. Есть ли целостность? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Отремонтируйте или замените жгут проводов. |
Нет звука от всех динамиков [транспортные средства с BOSE]
| 3 | Нет звука из всех динамиков / Возможно расшифровка кода ошибки: 00: Er10, 03: ER07, 03; ER10, 06: er |
|---|
| Советы по поиску и устранению неисправностей Неисправность динамика (например, какой-либо посторонний материал, сломанный) Неисправность усилителя звука Обрыв или короткое замыкание в жгуте проводов между усилителем звука и динамиком Обрыва или короткого замыкания в жгутах проводов между усилитель звука и аудиоблоком. Короткое замыкание внутри динамика |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ - НЕТ ЗВУКА ОТ ВСЕХ ДИНАМИКОВ (АВТОМОБИЛИ С BOSE)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Нажмите кнопку AUDIO CONT более 1 секунды. Воспроизведите компакт-диск или радио. Отрегулируйте громкость от " 10 " до " 15 ". Звук есть? | Да | Система в норме. |
| Нет | Перейдите к следующему шагу. |
| 2 | Измерьте напряжение на клемме U усилителя звукового сигнала (со стороны жгута транспортного средства). | Да | Перейдите к шагу 4. |
| Нет | Отремонтируйте или замените жгут проводов между усилителем звука и предохранителем. Переходите к следующему шагу. |
| 3 | Звук есть? | Да | Система в норме. |
| Нет | Перейдите к следующему шагу. |
| 4 | Повернуть выключатель зажигания в положение замок. Отсоединить разъем усилителя звука (26-контактный).осмотреть целостность цепи между следующими клеммами разъема усилителя аудио и разъемом динамика: Для громкоговорителя передней двери (ЛЕВ) Клемма B - Клеммы B Клемм D - Зажим A Для динамиков передних дверей (Rh) Терминал Y - Контакт A клемма W - Вывод B Для динамика задней двери (X) клемма C - терминал А | Да | Перейдите к следующему шагу. |
| Нет | Отремонтируйте или замените относящиеся к ремонту жгуты проводов. |
| 4 | Поверните переключатель зажигания в положение замок. Отсоедините разъем усилителя звука (26-контактный). Проверьте целостность цепи между разъемом усилителя аудио и землей: Для фронтальной двери громкоговоритель клемма B (лев +) - масса клемма D (Лг-) - масса клемма W (прав +) -gnd зажим Y (Rh +) --gn Для клеммы динамика задней дверцы C (лев.- +) | Да | Ремонт или замена соответствующих жгутов проводов или блока громкоговорителя. ПРИМЕЧАНИЕ: При коротком замыкании между жгутом динамика или выводным проводом динамика и землей схема протектора внутри аудиоблока срабатывает на отключение звука. |
| Нет | Перейдите к следующему шагу. |
| 5 | Поверните выключатель зажигания в положение замок (блокировка). Отсоедините разъем усилителя звука (26 контактов) и разъем аудиоблока (24 контакта). Проверьте целостность цепи между клеммой усилителя звукового сигнала Q (кабельный жгут транспортного средства) (AMP CONT) и клеммой блока звукового сигнала 1j (бортовой жгут). Есть ли неразрывность? | Да | Замените аудиоусилитель. (См. раздел " СНЯТИЕ / УСТАНОВКА УСИЛИТЕЛЯ ЗВУКА ") (ref-288740-S26061306862008062500000) |
| Нет | Отремонтируйте или замените жгут проводов между усилителем звука и аудиоблоком. Перейдите к следующему шагу. |
| 6 | Звук есть? | Да | Система в норме. |
| Нет | Замените аудиоусилитель. (См. раздел " СНЯТИЕ / УСТАНОВКА УСИЛИТЕЛЯ ЗВУКА ") (ref-288740-S26061306862008062500000) |
| NOTE |
|---|
| При коротком замыкании между жгутом громкоговорителя или выводным проводом динамика и землей схема протектора внутри аудиоблока срабатывает на отключение звука. |
Нет звука от всех динамиков [транспортные средства без BOSE]
| 3 | Нет звука из всех динамиков / Возможно расшифровка кода ошибки: 00: Er10, 03: ER07, 03; ER10, 06: er |
|---|
| Советы по поиску и устранению неисправностей Неисправность динамика (например, любой посторонний материал, поломка) Неисправность аудиоустройства Короткое замыкание в жгуте проводов между аудиоустройством и динамиком Короткое замыкания внутри динамика |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ - НЕТ ЗВУКА ОТ ВСЕХ ДИНАМИКОВ (ТРАНСПОРТНЫЕ СРЕДСТВА БЕЗ BOSE)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Нажмите кнопку AUDIO CONT более 1 секунды. Воспроизведите компакт-диск или радио. Отрегулируйте громкость от " 10 " до " 15 ". Звук есть? | Да | Система в норме. |
| Нет | Перейдите к следующему шагу. |
| 2 | Поверните выключатель зажигания в положение замок. Снимите аудиоблок. Отсоедините аудиоразъем (24-контактный). Проверьте целостность цепи между разъемом Xx со стороны проводки аудиоблока и землей: Для переднего громкоговорителя клемма 1A (Lh +) - масса Клемма 1c (Лч-) - ЗАЗЕМЛЕНИЕ Клеммы 1d (Рч + -) -gnd Разъем 1f (RH-) 1V | Да | Ремонт или замена соответствующих жгутов проводов или блока громкоговорителя. ПРИМЕЧАНИЕ: При коротком замыкании между жгутом динамика или выводным проводом динамика и землей схема протектора внутри аудиоблока срабатывает на отключение звука. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| NOTE |
|---|
| При коротком замыкании между жгутом громкоговорителя или выводным проводом динамика и землей схема протектора внутри аудиоблока срабатывает на отключение звука. |
№ 4 отсутствие звука от некоторых динамиков [транспортные средства с BOSE]
| 4 | Нет звука от некоторых динамиков / возможно расшифровка кода ошибки |
|---|
| Советы по поиску и устранению неисправностей Неисправность динамика (например, любой посторонний материал, поломка) Неисправность аудиоблока Неисправность усилителя звука Короткое замыкание внутри динамика Разомкнутое или короткое замыкание в жгуте проводов между усилителем звука и динамиком Обрыв или короткое замыкания в жгуте проводов между усилитель звука и аудиоблоком Плохое соединение разъема аудио блока, повреждение клемм Плохое подключение разъема усилителя звукового сигнала |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ - ОТСУТСТВИЕ ЗВУКА ОТ НЕКОТОРЫХ ДИНАМИКОВ (АВТОМОБИЛИ С BOSE)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Включите аудиоблок. Нажимайте кнопку AUDIO CONT более одной секунды (режим отмены BAL / FAD).нажмите кнопку Питание и одновременно нажмите кнопку AUTO-M примерно на 1 с. ПРИМЕЧАНИЕ: Звучавший динамик теперь меняется в порядке левая - колонка двери, правая - громкоговоритель двери, право- задний динамик и левая - тыловой динамик Есть ли динамик без звука? | Да | Если нет звука из какого-то динамика: Переходите к следующему шагу. Если вообще нет звука - переходите к устранению неполадок " No.3 No sound from all Динамики ". |
| Нет | Устранение неполадок завершено. |
| 2 | У одного и того же динамика нет звука при смене источника звука? (радио, CD) | Да | Перейдите к следующему шагу. |
| Нет | Замените аудиоблок. (См. раздел " ДЕМОНТАЖ / МОНТАЖ ЦЕНТРАЛЬНОГО ПАНЕЛЬНОГО БЛОКА "). (См. " РАЗБОРКА / СБОРКА ЦЕНТРАЛЬНОЙ ПУЛЬТОВОЙ ПАНЕЛИ ".) (см. " ДЕМОНТИРОВКА / УСТАНОВКА АУДИОБЛОКА ".ПРИМЕЧАНИЕ: Если на другом громкоговорителе сейчас нет звука, то это свидетельствует о неисправности аудиоблока. (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 3 | Поверните выключатель зажигания в положение замок. Проверьте соединение разъема аудиоблока (24-контактный), (для линии звукового сигнала).соединение разъема надежно? | Да | Перейдите к следующему шагу. |
| Нет | Надежно подключите разъем аудиоустройства (24-контактный). |
| 4 | Поверните выключатель зажигания в положение замок. Снимите аудиоблок. Отсоедините разъем аудиоблока (24-контактный). Проверьте целостность между разъемом xx со стороны жгута проводов аудиоблоков и землей. Для переднего динамика? - масса клемма 1c (Lh +) -gnd клемма 1d (Rh-) -EGN Клемма 1f (RH-).- ЗАЗЕМЛЕНИЕ Клеммы 1ф задней двери 1A 1V | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к шагу 6. |
| 5 | Разъем аудиоусилителя (26-контактный). Проверьте целостность цепи между следующими контактами разъема со стороны жгута проводов усилителя звука (26) и разъемом со стороны шлейфа провода аудиоблока (24-контактным). Для фронтального громкоговорителя клемма H (Lh +) - клемма 1A (LEH-) клемма G (LA-) - зажим 1c (Rh-l) + клемма 1d 1V | Да | Перейдите к следующему шагу. |
| Нет | Отремонтируйте или замените соответствующие жгуты проводов между усилителем звука и звуковым блоком. Перейдите к следующему шагу. |
| 6 | Проверьте подключение разъема усилителя звука (26-контактный). Разъем подключен надежно? | Да | Перейдите к следующему шагу. |
| Нет | Надежно подключите разъем усилителя звука (26-контактный). |
| 7 | Отсоедините усилитель звука (26-контактный) и разъем громкоговорителя. Проверьте целостность цепи между следующими клеммами разъема усилителя звука (26контактный) и разъемом динамика. Для динамика передней двери (Lh) клемма В - клемма Б Клемма Г - зажим А Для динамика фронтальной двери (Rн) Зажим Я - контакт А Зажем В для динамика задней двери (Лх) Наконечник С - терминал А | Да | Перейдите к следующему шагу. |
| Нет | Отремонтируйте или замените жгут проводов. |
| 8 | Проверьте целостность цепи между следующими клеммами разъема на стороне жгута проводов усилителя звука (26-контактный) и землей. Для передней двери громкоговоритель Клемма B (Lh +) - масса Клеммная колодка D (Rh-) -gnd клемма W (RH-) - GRN клемма Y (REH) | Да | Восстановите или замените короткое замыкание между усилителем звука и жгутом громкоговорителя или внутри блока динамика. ПРИМЕЧАНИЕ: При коротком замыкании между жгутом динамика или выводным проводом динамика и землей схема протектора внутри усилителя звука срабатывает, отсекая звук. |
| Нет | Перейти к следующему шагу |
| 9 | Извлеките подозрительный динамик. Отсоедините разъем динамика (2-контактный) и проверьте сопротивление динамика. Нормально ли сопротивление? Спецификация: Сопротивление динамика + сопротивление жгута проводов ПРИМЕЧАНИЕ: Если провод вывода динамика соприкасается либо с землей, либо с рамой автомобиля, замените громкоговоритель. | Да | Замените аудиоусилитель. (См. раздел " СНЯТИЕ / УСТАНОВКА УСИЛИТЕЛЯ ЗВУКА ") (ref-288740-S26061306862008062500000) |
| Нет | Замените громкоговоритель. (См. раздел " ДЕМОНТАЖ / МОНТАЖ ГРОМКОГОВОРИТЕЛЯ ПЕРЕДНЕЙ ДВЕРИ ".) (См. Раздел " СНЯТИЕ / УСТАНОВКА ДИНАМИКА ЗАДНЕЙ ДВЕРЦЫ [СПОРТИВНЫЙ СЕДАН] ") (см. раздел " СЪЕМ И УСТАНОВКА ДИНАМИКОВ [5-ДВЕРЦА, СПОРТИВНАЯ ТЕЛЕЖКА]. ") (ref-288740-S36735031722008062500000)(ref-288740-S14451766242008062500000)(ref-288740-S29364426592008062500000)(ref-288740-S20692335452008062500000)(ref-288740-S24656879842008062500000) |
| NOTE |
|---|
| Звучащий динамик теперь меняется в порядке лево- дверной, право- дверный, правый - задний и левый - тыловой. |
| NOTE |
|---|
| Если на другом громкоговорителе сейчас нет звука, значит аудиоблок работает неправильно. |
| NOTE |
|---|
| При коротком замыкании между жгутом громкоговорителя или выводным проводом динамика и землей схема протектора внутри усилителя звука срабатывает, отсекая звук. |
| NOTE |
|---|
| Если выводной провод динамика соприкасается либо с землей, либо с рамой автомобиля, замените динамик. |
№ 4 Отсутствие звука от некоторых динамиков [транспортные средства без BOSE]
| 4 | Нет звука от некоторых динамиков / возможно расшифровка кода ошибки |
|---|
| Советы по поиску и устранению неисправностей Неисправность динамика (например, какой-либо посторонний материал, поломка) Неисправность аудиоблока Короткое замыкание внутри динамика Обрыв или короткое замыкание в жгуте проводов между аудиоблоком и динамиком Плохое соединение разъема аудио блока, повреждение клемм |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ - НЕТ ЗВУКА ОТ НЕКОТОРЫХ ДИНАМИКОВ (ТРАНСПОРТНЫЕ СРЕДСТВА БЕЗ BOSE)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Включите аудио, блок. Нажмите кнопку AUDIO CONT более одной секунды (режим отмены BAL / FAD).нажмите кнопку Питание и одновременно нажмите кнопку AUTO-M примерно на 1 с. ПРИМЕЧАНИЕ: Звуковой динамик теперь меняется в порядке лево- дверной громкоговоритель, правый - дверной, право- задний и левый - тыловой? Есть ли динамик без звука? | Да | Если нет звука из какого-то динамика: Переходите к следующему шагу. Если вообще нет звука - переходите к устранению неполадок " No.3 No sound from all Динамики ". |
| Нет | Устранение неполадок завершено. |
| 2 | У одного и того же динамика нет звука при смене источника звука? (радио, CD) | Да | Перейдите к следующему шагу. |
| Нет | Замените аудиоблок. (См. раздел " ДЕМОНТАЖ / МОНТАЖ ЦЕНТРАЛЬНОГО ПАНЕЛЬНОГО БЛОКА ") (См. " РАЗБОРКА / СБОРКА ЦЕНТРАЛЬНОЙ ПУЛЬТОВОЙ ПАНЕЛИ ".) (Рис. (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 3 | Поверните выключатель зажигания в положение замок. Проверьте соединение разъема аудиоблока (24-контактный), (для линии звукового сигнала) Надежно ли подсоединен разъем? | Да | Перейдите к следующему шагу. |
| Нет | Надежно подключите разъем аудиоустройства (24-контактный). |
| 4 | Поверните выключатель зажигания в положение замок. Снимите аудиоблок. Отсоедините разъем аудиоблока (24-контактный). Проверьте целостность между разъемом со стороны жгута проводов аудиоблоков и землей. Для дверного громкоговорителя? 1A 1V | Да | Ремонт или замена соответствующих жгутов проводов или блока громкоговорителя. ПРИМЕЧАНИЕ: При коротком замыкании между жгутом динамика или выводным проводом динамика и землей схема протектора внутри аудиоблока срабатывает на отключение звука. |
| Нет | Перейдите к следующему шагу. |
| 5 | Извлеките подозрительный динамик. Отсоедините разъем динамика (2-контактный) и проверьте сопротивление динамика. Нормально ли сопротивление? Спецификация: Сопротивление динамика + сопротивление жгута проводов ПРИМЕЧАНИЕ: Если провод вывода динамика соприкасается либо с землей, либо с рамой автомобиля, замените громкоговоритель. | Да | Замените громкоговоритель. (См. раздел " ДЕМОНТАЖ / МОНТАЖ ГРОМКОГОВОРИТЕЛЯ ПЕРЕДНЕЙ ДВЕРИ ".) (См. Раздел " СНЯТИЕ / УСТАНОВКА ДИНАМИКА ЗАДНЕЙ ДВЕРЦЫ [СПОРТИВНЫЙ СЕДАН] ") (см. раздел " СЪЕМ И УСТАНОВКА ДИНАМИКОВ [5-ДВЕРЦА, СПОРТИВНАЯ ТЕЛЕЖКА]. ") (ref-288740-S36735031722008062500000)(ref-288740-S14451766242008062500000)(ref-288740-S29364426592008062500000)(ref-288740-S20692335452008062500000)(ref-288740-S24656879842008062500000) |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| NOTE |
|---|
| Звучащий динамик теперь меняется в порядке лево- дверной, право- дверный, правый - задний и левый - тыловой. |
| NOTE |
|---|
| Если на другом громкоговорителе сейчас нет звука, значит аудиоблок работает неправильно. |
| NOTE |
|---|
| При коротком замыкании между жгутом громкоговорителя или выводным проводом динамика и землей схема протектора внутри аудиоблока срабатывает на отключение звука. |
| NOTE |
|---|
| Если выводной провод динамика соприкасается либо с землей, либо с рамой автомобиля, замените динамик. |
№ 5 нарушенный звук или плохое качество звука
| 5 | Нарушенный звук или плохое качество звука / Возможные расшифровка кода ошибки: 09: Er21 |
|---|
| Советы по поиску и устранению неисправностей Неисправность динамика (например, любой посторонний материал, сломанный) Неправильная установка динамика Неисправность аудиоблока (без BOSE) Неисправность усилителя звука (с BOSE) Вибрация отделки двери и / или упаковки |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (НАРУШЕННЫЙ ЗВУК ИЛИ ПЛОХОЕ КАЧЕСТВО ЗВУКА)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Есть ли сломанный звук или плохое качество звука со всех динамиков? | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к шагу 5. |
| 2 | Проверьте звук, регулируя громкость звука. Есть ли сломанный звук или плохое качество звука между " 15 " и " 20 "? | Да | Перейдите к следующему шагу. |
| Нет | Система в норме. |
| 3 | Осмотрите BASS / TREB. Есть ли плохое качество звука в " -3 - + 3 " от " BASS / Treb "? ПРИМЕЧАНИЕ: При нажатии на кнопку AUDIO CONT в течение нескольких секунд, значение BSS / Trab устанавливается на " 0 ". | Да | Перейдите к следующему шагу. |
| Нет | При наличии пробитого звука на " -6- + 6 " BASS / TREB с максимальной громкостью система в норме. |
| 4 | Попробуйте продублировать симптом на другом транспортном средстве. Звук лучше, чем у автомобиля клиента? | Да | Замените аудиоблок (без BOSE) (см. " СНЯТИЕ / УСТАНОВКА БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (Смотрите раздел " ДЕМОНТАЖ / МОНТАЖ АУДИОБЛОКА "). Замените усилитель звука (с BOSE) (Смотри " Снятие / Установка усилителя звука ". (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000)(ref-288740-S26061306862008062500000) |
| Нет | Система в норме. |
| 5 | Определите динамик с нарушенным звуком, настроив BAL / FADE. Подозрительный динамик установлен вверх? | Да | Перейдите к шагу 7. |
| Нет | Перейдите к следующему шагу. |
| 6 | Осмотрите состояние установки динамика. Правильно ли установлен динамик? | Да | Перейдите к следующему шагу. |
| Нет | Установите динамик правильно. |
| 7 | Снимите динамик. Есть ли посторонние материалы или повреждения на динамике? | Да | Отремонтируйте или замените подозрительный динамик. |
| Нет | Перейдите к следующему шагу. |
| 8 | Проверьте звук еще раз. Есть ли сломанный звук? | Да | Перейдите к следующему шагу. |
| Нет | Осмотрите вибрацию от отделки двери и / или упаковки. При необходимости отремонтируйте или замените подозрительную отделку. |
| 9 | Замените на известный хороший динамик (например, поменяйте местами правый и левый динамики). | Да | Замените аудиоблок (без BOSE) (см. " СНЯТИЕ / УСТАНОВКА БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (Смотрите раздел " ДЕМОНТАЖ / МОНТАЖ АУДИОБЛОКА "). Замените усилитель звука (с BOSE) (Смотри " Снятие / Установка усилителя звука ". (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000)(ref-288740-S26061306862008062500000) |
| Нет | Замените громкоговоритель. (См. раздел " ДЕМОНТАЖ / МОНТАЖ ГРОМКОГОВОРИТЕЛЯ ПЕРЕДНЕЙ ДВЕРИ ".) (См. Раздел " СНЯТИЕ / УСТАНОВКА ДИНАМИКА ЗАДНЕЙ ДВЕРЦЫ [СПОРТИВНЫЙ СЕДАН] ") (см. раздел " СЪЕМ И УСТАНОВКА ДИНАМИКОВ [5-ДВЕРЦА, СПОРТИВНАЯ ТЕЛЕЖКА]. ") (ref-288740-S36735031722008062500000)(ref-288740-S14451766242008062500000)(ref-288740-S29364426592008062500000)(ref-288740-S20692335452008062500000)(ref-288740-S24656879842008062500000) |
| NOTE |
|---|
| При нажатии кнопки AUDIO CONT в течение нескольких секунд BASS / TREB устанавливается на " 0 ". |
№ 6 звук становится громким или слабым во время движения транспортного средства
| 6 | Звук становится громким или слабым во время движения транспортного средства / возможно расшифровка кода ошибки |
|---|
| Советы по поиску и устранению неисправностей Неисправность аудиоблока ПРИМЕЧАНИЕ: Осмотрите функцию ALC во время движения автомобиля при воспроизведении компакт-диска и т.д. |
| NOTE |
|---|
| Проверка функции ALC во время управления транспортным средством при воспроизведении компакт-диска и т.д. |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (ЗВУК СТАНОВИТСЯ ГРОМКИМ ИЛИ СЛАБЫМ ВО ВРЕМЯ ДВИЖЕНИЯ ТРАНСПОРТНОГО СРЕДСТВА)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Включается ли функция ALC? | Да | Перейдите к следующему шагу. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 2 | Выключите функцию ALC. Меняется ли звук во время вождения автомобиля? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Система нормальная. Объясняет клиенту функцию ALC. |
Функция ALC No7 не работает
| 7 | Функция ALC не работает / Возможные расшифровка кода ошибки: 16: Er12, 17: Er 11 |
|---|
| Советы по поиску и устранению неисправностей Неисправность аудиоустройства Обрыв или короткое замыкание в жгуте проводов сигнала скорости автомобиля (например, приборной панели) ПРИМЕЧАНИЕ: Осмотрите функцию ALC во время движения автомобиля с проигрыванием компакт-диска и т.д. |
| NOTE |
|---|
| Проверка функции ALC во время управления транспортным средством с воспроизведением компакт-диска и т. д. |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (ФУНКЦИЯ ALC НЕ РАБОТАЕТ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Включите функцию ALC. Проверьте работу функции ALС при управлении транспортным средством. Работает ли система АЛК должным образом? | Да | Система нормальная. Объясняет клиенту функцию ALC. |
| Нет | Перейдите к следующему шагу. |
| 2 | Извлеките коды неисправностей (DTC) (расшифровка кода ошибки) из всех модулей транспортного средства, используя M-MDS или эквивалент. Отображается ли следующий расшифровка кода ошибки? Жгут проводов сигнала скорости автомобиля Может сигнализировать о жгуте проводов | Да | Перейдите к соответствующей проверке расшифровка кода ошибки. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
Подсветка аудиосистемы № 8 не светится вообще
| 8 | Подсветка аудиосистемы не светится вообще / Возможно расшифровка кода ошибки: 09: Er20, 21: Er 19 |
|---|
| Советы по поиску и устранению неисправностей Плохое подключение разъема аудиоблока, повреждение клемм Неисправность аудиоблоков Перегоревший предохранитель (сигнал TNS) Обрыв или короткое замыкание в сигнальном жгуте проводов Tn Неисправность центральной панели |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (ПОДСВЕТКА АУДИОСИСТЕМЫ ВООБЩЕ НЕ СВЕТИТСЯ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Выключена ли вся подсветка на аудиоблоке? | Да | Перейдите к следующему шагу. |
| Нет | Замените центральную панель. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000) |
| 2 | Поверните выключатель зажигания в положение замок (замок), осмотрите предохранитель (ILLUMI). Исправен ли предохранитель? | Да | Перейдите к шагу 4. |
| Нет | Перейдите к следующему шагу. |
| 3 | Поверните выключатель зажигания в положение замок. Отсоедините разъем аудиоблока (24-контактный) и проверьте целостность цепи между клеммой 1e (TNS) разъема жгута проводов звукового блока и землей. Есть ли целостность? | Да | Отремонтируйте или замените короткое замыкание в подозрительном жгуте проводов. После ремонта жгута замените на соответствующий стандартный предохранитель. |
| Нет | Перейдите к следующему шагу. |
| 4 | Проверьте соединение разъема аудиоблока (24-контактный). Осмотрите аудиоблок и клемму 1e разъема стороны жгута проводов на предмет плохого соединения (например, поврежденные / выдвинутые контакты, коррозия). Все ли контакты в норме? | Да | Перейдите к следующему шагу. |
| Нет | При плохом подключении разъема аудиоблока: Надежно подсоедините разъем аудиоблоков. В случае неправильного подключения разъема со стороны аудио-блока - замените аудиоблок. (См. раздел " ДЕМОНТАЖ / МОНТАЖ БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ") (См. Раздел " РАЗБОРКА / СБОРКА БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".). Если неправильно подключен соединитель со стороны жгута проводов: Отремонтируйте или замените штырьки и / или соединитель. (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 5 | Подключите разъем аудиоустройства (24-контактный). Поверните выключатель зажигания в положение ACC. Проверьте напряжение на клемме 1e разъема аудиоустройств (TNS).напряжение B + при повороте выключателя фар в положение ТНС? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Отремонтируйте или замените соответствующий жгут проводов (сигнал TNS). |
Информационный индикатор № 9 не отображается вообще
| 9 | Информационный дисплей не отображается вообще / Возможные расшифровка кода ошибки: 09: Er20, 21: ER19 |
|---|
| Советы по поиску и устранению неисправностей Неисправность аудиоустройства Неисправность дисплея центральной панели |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (ОТОБРАЖЕНИЕ ИНФОРМАЦИИ НЕ ОТОБРАЖАЕТСЯ ВООБЩЕ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Включите аудиоблок. Нажмите кнопку Питание (питание) и одновременно нажмите кнопку SEEK (поиск) приблизительно на 0,2 с. Информация отображается правильно? | Да | Перейдите к следующему шагу. |
| Нет | Замените информационный дисплей (см. раздел " СНЯТИЕ / УСТАНОВКА ИНФОРМАЦИОННОГО ДИСПЛЕЯ "). (ref-288744-S20196248542008062500000) |
| 2 | Нажмите кнопку CLC или SET на информационном дисплее. Звуковой сигнал звучит? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Замените как аудиоблок, так и информационный дисплей. (Неисправность связи CAN) (см. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (Смотрите раздел " Разборка / сборка АУДИО-МОДУЛЯ. ") (Смотри " СНЯТИЕ / УСТАНОВКА ИНФОРМАЦИОННОГО ДИСПЛЕЯ "). (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000)(ref-288744-S20196248542008062500000) |
№ 1 CD-плеер / сменщик не загружает компакт-диск или немедленно извлекает его
| 1 | CD-плеер / чейнджер не загружает компакт-диск и не извлекает его сразу Возможные расшифровка кода ошибки: 03: Er01, 03: Эр10, 06: Эr01, 06; Эр10, 10: эр 01, 10; эр 10, 22: эре 01, 22; эре 10 |
|---|
| Советы по поиску и устранению неисправностей Компакт-диск вставлен вверх дном Звуковые блоки неисправны CD с дефектами (например, треснувший, плохо изогнутый, шероховатые края, царапины, грязный CD, конденсация) Нестандартные диски (напр., 8 см (3 дюйма) компакт-диск, 8-сантиметровый (3 дюймов) адаптер диска, диск в форме сердца, восьмиугольный диск) Плохое соединение разъема или клеммы звукового блока (напр. поврежден, погнут, вытянут штырь, коррозия) Используется ированный диск (напримерн., не соответствует техническим требованиям (толщина), согнутый диск) |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ - CD PLAYER / CHANGER NOT LOAD CD OR EJECTS CD IMMEDIATE
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Правильно ли вставлен компакт-диск, этикетка вверх? | Да | Перейдите к следующему шагу. |
| Нет | Объясните заказчику, что компакт-диск должен быть вставлен в слот стороной этикетки вверх. |
| 2 | Замените на компакт-диск, о котором известно, что он работает. Загружает ли CD проигрыватель / чейнджер? | Да | Перейдите к следующему шагу. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 3 | Визуально осмотрите компакт-диск. Есть ли на нем грязь, царапины или деформация? Является ли CD нестандартным диском? | Да | Объясните заказчику, что бракованный компакт-диск или нестандартный диск не может быть использован. |
| Нет | Перейдите к следующему шагу. |
| 4 | Поверните переключатель зажигания в положение замок. Проверьте соединение разъема аудиоустройства (24-контактный). Осмотрите разъем аудиоблока и разъем со стороны жгута проводов на предмет плохого соединения (например, поврежденные / изогнутые / выдвинутые контакты, коррозия) Все контакты и разъем нормальные? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Если разъем / контакт аудиоблока неисправен: Замените аудиоблок. (См. " ДЕМОНТАЖ / УСТАНОВКА БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ") (см. " Разборка / сборка АУДИО-МОДУЛЯ ".) Если неправильно установлен соединитель / контакт жгута проводов: Отремонтируйте или замените контакты и / или разъем. (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
№ 2 CD-плеер / сменщик не извлекает компакт-диск
| 2 | CD-плеер / чейнджер не извлекает компакт-диск Возможные расшифровка кода ошибки: 03: Er01, 06: ER o1, 10: RE o, 22: R |
|---|
| Советы по поиску и устранению неисправностей Звуковые устройства не работают Неисправный проигрыватель CD. (например, треснувший, плохо изогнутый, шероховатые края, царапины, грязный компакт-диск, конденсация) Нестандартные диски (напр., 8 см (3 дюйма) CD, 8 см. (3 дюймов) адаптер диска, диск в форме сердца, восьмиугольный диск) Плохое подключение разъема или клеммы звукового блока (напр. поврежден, погнут, вытянут штырь, коррозия) Неправильная установка центральной панели Неправильное время установки крышки CD используется (напримерно выходящий диск) |
| NOTE |
|---|
| Компакт-диск может работать со сбоями, если проигрыватель / сменщик компакт-дисков не извлекает только определенный компакт-диск. Проверьте работу проигрывателя / сменщика CD с помощью заведомо работоспособного компакт-диска. |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (CD PLAYER / CHANGER NOT EJECT CD)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Проверьте работу аудиосистемы, отличной от проигрывателя / сменщика компакт-дисков (например, радио). Работает ли другая аудиосистема? | Да | Перейдите к шагу 3. |
| Нет | Перейдите к следующему шагу. |
| 2 | Поверните переключатель зажигания в положение замок. Проверьте соединение разъема аудиоустройства (24-контактный). Осмотрите разъем аудиоблока и разъем со стороны жгута проводов на предмет плохого соединения (например, поврежденные / изогнутые / выдвинутые контакты, коррозия) Все контакты и разъем нормальные? | Да | Перейдите к следующему шагу. |
| Нет | Если разъем / контакт аудиоблока неисправен: Замените аудиоблок. (См. " ДЕМОНТАЖ / УСТАНОВКА БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ") (см. " Разборка / сборка АУДИО-МОДУЛЯ ".) Если неправильно установлен соединитель / контакт жгута проводов: Отремонтируйте или замените контакты и / или разъем. (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 3 | Извлеките компакт-диск. CD извлечен из проигрывателя / чейнджера? | Да | Перейдите к следующему шагу. |
| Нет | Проверьте установку центральной панели и крышки компакт-диска. Надежно установите центральную панель и / или крышку CD по мере необходимости. |
| 4 | Вставьте CD в проигрыватель / устройство смены компакт-дисков. | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Правильно установите центральную панель и / или крышку компакт-диска, затем перейдите к следующему шагу. |
| 5 | Извлекается ли компакт-диск из устройства воспроизведения / смены компакт-дисков? | Да | Устранение неполадок завершено. Объясните ремонт клиентам. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
№ 3 CD-проигрыватель / сменщик не воспроизводит компакт-диск / без звука
| 3 | CD-плеер / чейнджер не воспроизводит компакт-диск / Нет звука Возможно расшифровка кода ошибки: 03: Er07, 03: Ers10, 06: ERS07, 10: E07, 22: ER07 |
|---|
| Советы по поиску и устранению неисправностей Компакт-диск вставлен вверх дном. Звуковые устройства неисправны. Дефектный CD (например, треснувший, плохо согнутый, шероховатые края, царапина, грязный компакт-диск, конденсация). Нестандартные диски (напр., 8 см (3 дюйма) компакт-диска, 8-сантиметровый (3 дюймов) адаптер для дисков, сердцевидный диск, восьмиугольный диск) |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (CD PLAYER / CHANGER NOT PLAY CD / NO SOUND)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Включить радио и проверить наличие звука. Есть ли звук? ПРИМЕЧАНИЕ: Проверьте положение регулятора громкости. | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к устранению симптомов No3 (аудиосистема). |
| 2 | Был ли компакт-диск вставлен правильно, этикеткой вверх? | Да | Перейдите к следующему шагу. |
| Нет | Объясните заказчику, что компакт-диск должен быть вставлен в слот стороной этикетки вверх. |
| 3 | Замените на компакт-диск, о котором известно, что он работает. Загружает ли CD проигрыватель / чейнджер? | Да | Перейдите к следующему шагу. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 4 | Визуально осмотрите CD. Есть ли на компакт-диске грязь, царапины или деформация? Является ли диск нестандартным диском? Существует ли компакт-диск в записи MP3? | Да | Объясните заказчику, что бракованный компакт-диск или нестандартный диск не может быть использован. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| NOTE |
|---|
| Проверьте положение регулятора громкости. |
№ 4 скачки звука
| 4 | Возможны звуковые скачки расшифровка кода ошибки: 03: Er02, 06: Eр02, 10: Еr02, 22: Эре02 |
|---|
| Советы по поиску и устранению неисправностей Неисправный аудиоблок Дефектный компакт-диск (например, треснувший, сильно изогнутый, шероховатый край, царапина, грязный CD, конденсация) Неправильная установка аудиоблока (напр., дребезжание, ослабление) Неадекватное давление в шинах ПРИМЕЧАНИЕ: Компакт-диск может работать неправильно, если звук прыгает только на определенный компакт-диске. Проверьте работу проигрывателя / устройства для смены компакт-дисков с помощью компакт-диска, о котором известно, что он работает. |
| NOTE |
|---|
| Компакт-диск может быть неисправен, если звук прыгает только на определенный CD. Проверьте работу проигрывателя / сменщика компакт-дисков с помощью компакт-диска, о котором известно, что он работает. |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (СКАЧКИ ЗВУКА)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Скачет ли звук при остановке транспортного средства? | Да | Перейдите к шагу 6. |
| Нет | Перейдите к следующему шагу. |
| 2 | Управляйте автомобилем. Скачет ли звук при езде по неровным поверхностям? | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к шагу 6. |
| 3 | Аудиоблок установлен надежно? | Да | Перейдите к следующему шагу. |
| Нет | Надежно установите аудиоблок. |
| 4 | Проверьте давление в шинах. Давление в шине нормальное? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Перейдите к следующему шагу. |
| 5 | Отрегулируйте давление в шинах в пределах спецификации. Звук скачет при вождении автомобиля? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Аудиосистема нормальная. Объясните ремонт клиентам. |
| 6 | Замените на компакт-диск, о котором известно, что он работает. Звук скачет при управлении транспортным средством? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Аудиосистема нормальная. Объясните клиенту, что компакт-диск неисправен. |
5 Царапины CD-плеера / сменщика на компакт-диске
| 5 | CD-плеер / чейнджер царапается на компакт-диске Возможные Дтк: 03: Er02, 06: er |
|---|
| Советы по поиску и устранению неисправностей Неисправен аудиоустройство Используется деформированный диск (например, не соответствует спецификации (толщина), изогнутый диск) В проигрыватель компакт-дисков одновременно вставляется несколько CD-дисков |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (ЦАРАПИНЫ CD-ПЛЕЕРА / СМЕНЩИКА НА КОМПАКТ-ДИСКЕ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Несколько компакт-дисков были вставлены в проигрыватель CD одновременно? | Да | Объясните заказчику вставлять компакт-диск один за другим. |
| Нет | Перейдите к следующему шагу. |
| 2 | Визуально осмотрите компакт-диск. Является ли CD деформированным диском (например, не соответствует спецификации (толщина), изогнутый диск)? | Да | Аудиосистема нормальная. Объясните клиенту, что компакт-диск неисправен. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
№ 6 замена диска не работает
| 6 | Замена диска не работает Возможно расшифровка кода ошибки: 06: Er01, 06: Эр10, 22: Ер01 |
|---|
| Советы по поиску и устранению неисправностей Неисправен аудиоустройство Неправильная установка центральной панели Неисправна центральная панель |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (ЗАМЕНА ДИСКА НЕ РАБОТАЕТ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Проверьте работу устройства смены компакт-дисков. Правильно ли работает устройство? | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к поиску и устранению симптомов " проигрыватель / чейнджер компакт-дисков No3 не воспроизводит звук CD / No ". |
| 2 | Проверьте следующее: правильно ли отображается дисплей при работе с кнопкой смены диска? Правильно ли работает выбор радиодиапазона? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Перейдите к следующему шагу. |
| 3 | Проверьте установку центральной панели. Правильно ли сменщик компакт-дисков меняет диск после переустановки центральной панели? | Да | Установите центральную панель надежно и правильно. |
| Нет | Перейдите к разделу " CONFIRMATION STEP 1: AUDIO Панель выключатель CONFИРМАЦИЯ ". При необходимости замените центральную панель. (ref-288808-S34688009252008062500000) |
7 CD-плеер не воспроизводит файл MP3-FORMATTED
| 7 | Проигрыватель компакт-дисков не воспроизводит файл, отформатированный в формате MP3. Возможные значения: 1 (стр.07), 22 (стр. DTC10 |
|---|
| Поиск и устранение неисправностей CD-R / Rw проигрыватель компакт-дисков не в том же самом формате воспроизведения диска MP3, а другие данные формата находятся на диске CD- R или Rw- файлы Расширение файла для файла с форматом xtigx1 некорректно (правильно. ".mp3 ", некорректно: например, RIFF) Дефектный компакт-диск (например, dirty CD, scratch). MP3 MP3 MP3 MP3 MP3 MP3 |
| NOTE |
|---|
| Бесплатное программное обеспечение для форматирования MP3, доступное на рынке, может привести к ухудшению качества звука или вызвать шум и дефектное воспроизведение, в результате чего проигрыватель компакт-дисков не будет воспроизводить файлы, отформатированные пользователем. CD плеер может неправильно воспроизвести CD-R / Rw из-за состояния диска. Если на том же диске имеются файлы в формате xtigx2 и другие файлы, то проигрыватель CD может не проиграть диск только при наличии файлов с данными в формате хтагс3 и других файлов. MP3 MP3 MP3 |
СОВЕТЫ ПО УСТРАНЕНИЮ НЕПОЛАДОК (ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ НЕ ВОСПРОИЗВОДИТ ФАЙЛ MP3-FORMATTED)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Проверьте письменный формат записанных данных на CD-R / Rw. Правильный ли письменный формат? | Да | Перейдите к следующему шагу. |
| Нет | Запишите CD-R / Rw в правильной спецификации. |
| 2 | Проверьте записанные данные на CD-R / Rw. Есть ли MP3 и другие данные формата на компакт-диске. | Да | Замените на работающий CD-R / Rw диск в сборе (только данные файла в формате MP3), затем проверьте работу устройства воспроизведения компакт-дисков. Если проигрыватель компакт-диска воспроизводит файл в формате MP3: Звуковая система работает нормально. Объясните клиенту, что проигрыватель CD не работает должным образом, если данные формата MP3 и другие находятся на диске CD- " Rw.е сли устройство записи компакт-носителя не воспроизводит панель замены с форматом Xtt. см. MP3 (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Перейдите к следующему шагу. |
| 3 | Проверьте письменный формат CD-R / Rw. Является ли письменный формат в пределах спецификации (".mp3 " - правильное расширение файла)? | Да | Замените на диск CD-R / Rw, используя расширение файла ".mp3 ", затем проверьте работу дисковода. Если проигрыватель компакт-дисков воспроизводит файл в формате MP3: аудиосистема работает нормально. Объясните заказчику, что дисковод не функционирует должным образом, если не используется правильное расширение файла. При воспроизведении с помощью проигрывателя компакт-диска файла, отформатированного в формате хтагс1: Замените звуковой БЛОК (см. раздел " ЦЕНТР ПАНЕЛИ УДАЛЕНИЯ / УСТАНОВКА БЛОКА) ". MP3 (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Перейдите к следующему шагу. |
| 4 | Визуально осмотрите CD-R / Rw, нет ли на нем грязи или царапин? | Да | Очистите диск или замените его на работающий CD-R / Rw. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
No8 MP3-FORMATTED не работает выбор папок для файлов / поиск по дорожкам не функционирует
| 8 | MP3-formated file folder selection is not operated / Track search is off operative Возможные варианты расшифровка кода ошибки: 10: Er02, 22: Er 02 |
|---|
| Советы по поиску и устранению неисправностей Неисправный CD-R / Rw (например, грязный компакт-диск, царапина) Конфликт версии ID тега для CD - R или Rw0 Неправильная папка и / или название музыки в CD -r и REW Количество символов для имени папки / аудиофайла на компакт-диске превышает максимальное количество Некорректное кодирование символов на CD − R MP3 |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (MP3-FORMATTED FILE FOLDER SELECTION INOPERATIVE / TRACK SEARCH NOT OPERATING)
Ограничение на максимальное количество символов для текстовых данных (id3v1)
| Пункт | Максимальное количество символов | Описание |
|---|
| Название | 30 | Название музыки |
| Художник | 30 | Имя исполнителя |
| Альбом | 30 | Название альбома |
| Год | 4 | Альбом выпущен год / CD оптом год |
| Жанр | | Выбор музыкальной категории |
| Комментарий | 30 | Бесплатный комментарий |
| Колея | 3 | Номер трека |
ОГРАНИЧЕНИЕ НА МАКСИМАЛЬНОЕ КОЛИЧЕСТВО СИМВОЛОВ ДЛЯ ТЕКСТОВЫХ ДАННЫХ (ID3V1)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Визуально осмотрите CD-R / Rw, нет ли на нем грязи или царапин? | Да | Очистите диск или замените его на работающий CD-R / Rw. |
| Нет | Перейдите к следующему шагу. |
| 2 | Проверьте версию тега ID. Правильно ли указан тег ID? | Да | Перейдите к следующему шагу. |
| Нет | Запишите CD-R / Rw в правильную версию тега ID. |
| 3 | Проверьте имя папки и аудиофайла. Правильно ли введено имя файла? | Да | Перейдите к следующему шагу. |
| Нет | Используйте CD-R / Rw с именами папок и аудиофайлов, которые введены правильно. |
| 4 | Проверьте имена папок и аудиофайлов на CD-R / Rw. Правильно ли закодировано? ПРИМЕЧАНИЕ: нечитаемые символы могут отображаться, если используется неправильное кодирование. | Да | Перейдите к следующему шагу. |
| Нет | Используйте правильное кодирование. |
| 5 | Проверьте количество символов в имени папки и аудиофайла. Находится ли это число в пределах максимального числа знаков? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Введите имя папки и аудиофайла в пределах максимального количества символов. |
| NOTE |
|---|
| При использовании неправильного кодирования могут отображаться нечитаемые символы. |
№ 9 CD-плеер не указывает на текст заголовка MP3
| 9 | CD-плеер не указывает на текст заголовка MP3 Возможно расшифровка кода ошибки: 10: Er02, 22: Er 02 |
|---|
| Советы по поиску и устранению неисправностей Неисправный CD-R / Rw (например, грязный компакт-диск, царапина) Конфликт версии идентификационного тега для CD - R \ Rwо бщее количество символов в имени папки / аудиофайла на компакт-диске превышает максимальное число символов Неправильное кодирование в CD -r или REW MP3 соответствующий проигрыватель компакт-дисков работает неправильно Отсутствует ввод заголовка в устройство ввода данных CD + R- Rv Байт заголовка 2 с использованием текста |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ НЕ УКАЗЫВАЕТ ТЕКСТ ЗАГОЛОВКА MP3)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Визуально осмотрите CD-R / Rw, нет ли на нем грязи или царапин? | Да | Очистите диск или замените его на работающий CD-R / Rw. |
| Нет | Перейдите к следующему шагу. |
| 2 | Проверьте ЖК-дисплей. Компакт-диск (кроме MP3 совместимый) отображается на жидкокристаллическом дисплее? | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к устранению симптомов No9 (вся аудиосистема). |
| 3 | Проверьте версию тега ID. Правильно ли указан тег ID? | Да | Перейдите к следующему шагу. |
| Нет | Запишите CD-R / Rw в правильную версию тега ID. |
| 4 | Вводится ли текст заголовка в CD-R / Rw? | Да | Перейдите к следующему шагу. |
| Нет | Не вводите текст заголовка, используя двухбайтовые символы. |
| 5 | Проверьте имена папок и аудиофайлов на CD-R / Rw. Правильно ли закодировано? | Да | Перейдите к следующему шагу. |
| Нет | Используйте правильное кодирование. |
| 6 | Проверьте количество символов в имени папки и аудиофайла. Находится ли это число в пределах максимального числа знаков? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Введите имя папки и аудиофайла в пределах максимального количества символов. |
| NOTE |
|---|
| Не вводите текст заголовка, используя двухбайтовые символы. |
№ 10 CD-плеер не воспроизводит аудиоданные (CDDA)
| 10 | CD-плеер не воспроизводит аудиоданные (CDDA) Возможно расшифровка кода ошибки: 10: Er02, 22: ER02 |
|---|
| Советы по поиску и устранению неисправностей CD-R / Rw письменный формат не соответствует спецификации Неисправный компакт-диск (например, грязный CD, царапина) MP3 соответствующий проигрыватель компакт-дисков работает со сбоями Данные, отличные от аудиоданных, находятся на компакт-диске. ПРИМЕЧАНИЕ: плеер компакт-диска может неправильно воспроизводить компакт-диски из-за состояния диска. Если есть только файлы в формате xtag1 и звуковые данные загружаются на тот же самый диск. MP3 |
| NOTE |
|---|
| Проигрыватель компакт-дисков может не воспроизводить CD-R / Rw должным образом из-за состояния диска. Если на одном и том же диске находятся файлы в формате MP3 и аудиоданные, он загружает и воспроизводит только первый сеанс данных. |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ - CD-ПЛЕЕР НЕ ВОСПРОИЗВОДИТ АУДИОДАННЫЕ (CDDA)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Замените на звуковой компакт-диск, о котором известно, что он работает. Правильно ли проигрыватель компакт-дисков воспроизводит аудио-CD? | Да | Перейдите к следующему шагу. |
| Нет | Замените аудиоблок (см. раздел " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ "). (См. раздел " СНЯТИЕ / УСТАНОВКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " РАЗБОРКА / СБОРКА АУДИОБЛОКА ".) (ref-288740-S22044634672008062500000)(ref-288740-S22044634672008062500000)(ref-288740-S23639241092008062500000) |
| 2 | Проверьте письменный формат записанных данных на CD-R / Rw. Правильный ли письменный формат? | Да | Перейдите к следующему шагу. |
| Нет | Запишите CD-R / Rw в правильной спецификации. |
| 3 | Проверьте записанные данные в CD-R / Rw. Есть ли какие-либо данные, кроме звуковых данных, записанных на компакт-диске? | Да | Замените на CD-R / Rw, о котором известно, что он находится в рабочем состоянии (только запись аудиоданных). Затем проверьте работу проигрывателя компакт-дисков. Если проигрыватель компакт-диска воспроизводит: Звуковая система нормальная. Объясните заказчику, что проигрыватель CD не работает должным образом, если аудиоданные и другие данные записаны на компакт-диске / r, если проигрыватель не воспроизводится: Заменить звуковой блок (см. " Центр установки панели / блока). (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Перейдите к следующему шагу. |
| 4 | Визуально осмотрите CD-R / Rw, нет ли на нем грязи или царапин? | Да | Очистите диск или замените его на работающий CD-R / Rw. |
| Нет | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
№ 11 смена пути не работает
| 11 | Переход на другую дорожку не работает возможен расшифровка кода ошибки: 03: Er02, 06: ER o2, 10: RE o, 22: R |
|---|
| Советы по поиску и устранению неисправностей Неисправен аудиоустройство Неисправный компакт-диск (например, треснувший, сильно изогнутый, шероховатые края, царапина, грязный CD-диск, конденсация) Нестандартные диски (например: 8 см (3 дюйма) CD, адаптер диска 8 см, диск в форме сердца, восьмиугольный диск) Неисправна центральная панель MP3 соответствующий проигрыватель компакт-дисков работает неправильно |
СОВЕТЫ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ (ОТСЛЕЖИВАНИЕ ИЗМЕНЕНИЙ В НЕРАБОЧЕМ СОСТОЯНИИ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Замените на компакт-диск, о котором известно, что он работает. Меняет ли проигрыватель CD трек? | Да | Объясните заказчику, что бракованный компакт-диск или нестандартный диск использовать нельзя. |
| Нет | Перейдите к следующему шагу. |
| 2 | Осмотрите установку центральной панели. Меняет ли CD-плеер номер трека на дисплее при нажатии кнопки дорожки вверх или вниз? | Да | Замените аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА И СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборка / СБОРКА АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Перейдите к разделу " CONFIRMATION STEP 1: AUDIO Панель выключатель CONFИРМАЦИЯ ". При необходимости замените центральную панель. (ref-288808-S34688009252008062500000) |
Предисловие [радио]
ПримечаниеВ случае, если местоположение, время и вещательная станция и т.д. могут быть указаны через интервью с клиентом, вероятность того, что сигнальная среда вызывает проблемы, высока. Выполните подтверждение симптома и оценку при условиях, о которых сообщил клиент (место, время, вещательные станции и т. Д.). Если это невозможно, выполните его в эквивалентных условиях. Перед осмотром или ремонтом запишите широковещательные станции, которые клиент предварительно установил и соответственно сбросьте их после осмотра или ремонта. Отрегулируйте часы тоже.
№ 1 отсутствие радиоприема (AM / FM) / нет или низкая громкость
| 1 | Нет радиоприема (AM / FM) / нет или низкая громкость / Возможно расшифровка кода ошибки: 09: Er20, 09: Эр22 |
|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Помехи от электронного оборудования послепродажного обслуживания (двухсторонняя радиосвязь, навигационная система, мобильный телефон и т. д.). Неисправность аудиоблока Плохое подключение штепсельной вилки антенны Неисправность антенного фидера Электронные помехи извне, или худшее состояние радиоволны вещательной станции Стержень антенны не установлен |
Возможная причина (отсутствие радиоприема (AM / FM) / нет или низкий уровень громкости)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Включите аудиоустройство. Правильно ли отображается ЖК-индикатор? | Да | Перейдите к шагу 3. |
| Нет | Перейдите к следующему шагу. |
| 2 | Измерение напряжения на клеммах B + и ACC. Напряжение в порядке? Спецификация С включенным выключателем зажигания: 11,5 В или более На холостом ходу: 12,5 В и более | Да | Перейдите к следующему шагу. |
| Нет | Следуйте процедуре диагностики симптома № 2 (Вся аудиосистема). |
| 3 | Установите громкость от 10 до 15. Подтверждается ли жужжащий звук или голос? | Да | Перейдите к следующему шагу. |
| Нет | Следуйте диагностической процедуре для симптома № 3 (вся аудиосистема) или № 4 (вся аудио система). |
| 4 | Настроиться на местную вещательную станцию и проверить состояние приема. Прием в порядке? | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к шагу 6. |
| 5 | Нажмите кнопку PRESET и проверьте предустановленные условия. Сохранена ли предустановка? | Да | Система в норме. |
| Нет | Предустановленные вещательные станции. |
| 6 | Установлено ли электронное оборудование послепродажного обслуживания (двустороннее радио, навигационная система, мобильный телефон и т. Д.)? ПРИМЕЧАНИЕ: телевизионная антенна, расположенная близко к звуковой антенне, может быть причиной шума. Переместите телевизионную антенну. | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к шагу 8. |
| 7 | Уберите электронное оборудование aftermarket. Включите аудио блок и проверьте состояние приема. Прием улучшен? | Да | Система в норме. (Объясните клиентам, что электронное оборудование aftermarket является причиной шума) |
| Нет | Перейдите к следующему шагу. |
| 8 | Обратитесь к, и осмотрите антенную систему. Есть ли вихревой звук? | Да | Заменить аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборку / СБОРКУ АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Перейдите к следующему шагу. |
| 9 | Проверьте состояние подключения антенной вилки. Соединение в порядке? | Да | Перейдите к следующему шагу. |
| Нет | Надежно вставьте антенный штекер. |
| 10 | Поверните выключатель зажигания в положение замок, замерьте неразрывность между осью антенного фидера и землей. Есть ли непрерывность? | Да | Замените антенный фидер. (См. раздел " РАСПОЛОЖЕНИЕ АНТЕННОГО ФИДЕРА [СПОРТИВНЫЙ СЕДАН] "). (См. " Расположение антенного фидера [5-дверный] ".) (см. раздел " Размещение антенных фидеров [спортивная тележка] ".) (ref-288740-S15589624332008062500000)(ref-288740-S19936756862008062500000)(ref-288740-S03595054082008062500000) |
| Нет | Перейдите к следующему шагу. |
| 11 | Сравните прием с другим звуковым блоком на той же модели (модель / блок) при тех же условиях проблемы. Является ли прием эквивалентным между блоком клиента и сравниваемым блоком? ПРИМЕЧАНИЕ: из-за следующих различий вы можете почувствовать разницу в эффективности приема. (Фактор стороны транспортного средства) Место установки антенны, высота, разводка фидера, опциональное электрооборудование (Коэффициент звукового блока) Тип беспокойства по громкости: уменьшает изменение громкости, когда сигналы становятся слабыми. (Шум легко заметен) Вид снижения шума: снижает громкость, когда сигнал становится слабым, так что шум не бросается. | Да | Система в норме. (Это вызвано электронными помехами извне или плохим состоянием сигнала вещательной станции). |
| Нет | Заменить аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборку / СБОРКУ АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| NOTE |
|---|
| Телевизионная антенна, расположенная близко к звуковой антенне, может быть причиной шума. Переместите телевизионную антенну. |
| NOTE |
|---|
| Из-за следующих различий вы можете почувствовать разницу в эффективности приема. (Фактор стороны транспортного средства) Место установки антенны, высота, трассировка фидерной проводки, дополнительное электрооборудование (коэффициент звукового блока) Тип проблемы с громкостью: Он уменьшает изменение громкости, когда сигналы становятся слабыми. (Шум легко бросаться в глаза) тип снижения шума: он снижает громкость, когда сигнал становится слабым, так что шум не заметен. |
No4 не может настроиться (поиск не прекращается)
| 4 | Невозможно настроить (поиск не прекращается) / Возможные расшифровка кода ошибки: 09: Er20, 09: R22 |
|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность центральной панели Плохое подключение штекера антенны Неисправность антенного фидера Неисправность аудиоблока Электронное помеховое воздействие извне, или худшее состояние радиоволны вещательной станции Стержень антенны не установлен |
ВОЗМОЖНАЯ ПРИЧИНА - НЕВОЗМОЖНО НАСТРОИТЬ (ПОИСК НЕ ОСТАНОВИТЬ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Проверить Если ощущение кнопки SEEK нормальное, когда кнопка нажата и отпущена. Это нормально? | Да | Перейдите к следующему шагу. |
| Нет | Выполните " CONFIRMATION STEP 1: AUDIO Панель выключатель CONFИРМАЦИЯ ", при необходимости замените центральную панель. (ref-288808-S34688009252008062500000) |
| 2 | Проконтролировать индикацию информационного экрана, увеличивается или уменьшается частота индикации при нажатии кнопки SEEK? | Да | Перейдите к следующему шагу. |
| Нет | Выполните " CONFIRMATION STEP 1: AUDIO Панель выключатель CONFИРМАЦИЯ ", при необходимости замените центральную панель. (ref-288808-S34688009252008062500000) |
| 3 | Вручную настроиться на местную вещательную станцию и проверить состояние приема. Прием в порядке? | Да | Перейдите к шагу 6. |
| Нет | Перейдите к следующему шагу. |
| 4 | Проверьте состояние подключения антенной вилки. Соединение в порядке? | Да | Перейдите к следующему шагу. |
| Нет | Надежно вставьте антенный штекер. |
| 5 | Поверните выключатель зажигания в положение замок, замерьте неразрывность между осью антенного фидера и землей. Есть ли непрерывность? | Да | Замените антенный фидер. (См. раздел " РАСПОЛОЖЕНИЕ АНТЕННОГО ФИДЕРА [СПОРТИВНЫЙ СЕДАН] "). (См. " Расположение антенного фидера [5-дверный] ".) (см. раздел " Размещение антенных фидеров [спортивная тележка] ".) (ref-288740-S15589624332008062500000)(ref-288740-S19936756862008062500000)(ref-288740-S03595054082008062500000) |
| Нет | Перейдите к следующему шагу. |
| 6 | Проверьте, меняется ли количество вещательных станций в зависимости от времени и места. Не изменяется? | Да | Система нормальная. (Объясните клиенту, что SEEK иногда не останавливается в зависимости от состояния приема сигнала). ПРИМЕЧАНИЕ: Сигналы имеют тенденцию достигать больших расстояний ночью. Это заметно в AM сигналах, несколько звуковых функций могут остановиться из-за посторонней вещательной станции или шума. Хотя аудиосистема ограничивает чувствительность функций SEKE и SCAN в ночное время, звуковая система может выбрать другую вещательную станцию, когда сигналы значительно сильны. Эта функция может быть связана с парковочным светом, когда световой индикатор парковки или фар включен на сканирование. |
| Нет | Заменить аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборку / СБОРКУ АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| NOTE |
|---|
| Сигналы имеют тенденцию достигать больших расстояний ночью. Это заметно в AM сигналах, некоторые звуковые функции могут прекратиться из-за посторонней вещательной станции или шума. Хотя аудиосистема ограничивает чувствительность функций SEEK и SCAN в ночное время, аудио система может выбрать отличную от желаемой вещательную станцию, когда сигналы значительно сильны. Эта функция связана с парковочным светом. При включенном стояночном освещении или фаре ПОИСК и СКАНИРОВАНИЕ могут не функционировать для слабых сигналов. |
№ 5 не может быть установлен (предустановленная функция не работает)
| 5 | Невозможно выполнить предварительную установку (предустановленная функция не работает) / Возможные расшифровка кода ошибки: 21: Er19 |
|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность аудиоустройства Неисправность центральной панели |
ВОЗМОЖНАЯ ПРИЧИНА - НЕВОЗМОЖНО ВЫПОЛНИТЬ ПРЕДВАРИТЕЛЬНУЮ УСТАНОВКУ (ФУНКЦИЯ ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ НЕ РАБОТАЕТ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Настройте на нужную станцию и нажмите кнопку настройки канала 1 в течение примерно 2 секунд, чтобы сохранить его. Повторите выше для других станций с помощью кнопок настроек каналов от 2 до 5. Нажимайте кнопки настройки канала от 1 до 6 одну за другой. Присутствуют ли сохраненные станции? | Да | Перейдите к следующему шагу. |
| Нет | Перейдите к шагу 3. |
| 2 | Поверните переключатель зажигания в положение замок (блокировка), а затем в положение ACC. Проверьте, сохранены ли заданные станции путем нажатия на кнопки с заданными параметрами. Сохраняются ли станции? | Да | Система работает нормально. (Объясните клиенту предустановленную процедуру, используя руководство владельца) |
| Нет | Заменить аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборку / СБОРКУ АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 3 | Снимите центральную панель с аудиоблока и переустановите центральную панель на аудиоблок, чтобы проверить разъемы. Включите выключатель питания аудио. Нажмите кнопку Питание (питание) и одновременно нажмите кнопку CLOCK (часы) примерно на 1 секунду для входа в систему, чтобы переключить режим проверки. Нажмите все кнопки и проверьте, звучит ли зуммер. Все ли кнопки в порядке? | Да | Заменить аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборку / СБОРКУ АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| Нет | Замените центральную панель. (См. раздел " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ") (См. " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000) |
No6 частота приема радиолосков
| 6 | Частота приема проскальзывания радиосигнала / Возможные расшифровка кода ошибки: 09: Er22 |
|---|
| ВОЗМОЖНАЯ ПРИЧИНА | Неисправность звукового блока Электронное помеха извне, или плохое состояние радиовещательной станции радиоволны |
ВОЗМОЖНАЯ ПРИЧИНА (ЧАСТОТА ПРИЕМА РАДИОЛОСКОВ)
| STEP | Проверка | ДЕЙСТВИЕ |
|---|
| 1 | Нажмите кнопку SEEK и проверьте, настроена ли нужная вещательная станция. Все в порядке? | Да | Перейдите к шагу 3. |
| Нет | Перейдите к следующему шагу. |
| 2 | Проверьте, принимается ли другая вещательная станция в определенном месте, когда сохраняется индикация частоты приема. Принимается ли другая станция? ПРИМЕЧАНИЕ: При приеме слабого сигнала от одной вещательной станции и приближении к вещательной антенне, которая излучает сильный сигнал, иногда принимается вещание с сильным сигналом. | Да | Перейдите к следующему шагу. |
| Нет | Заменить аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборку / СБОРКУ АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| 3 | Сравните прием с другим аудиоустройством на той же модели (модель / устройство) в тех же условиях проблемы. Является ли прием эквивалентным между устройством клиента и сравниваемым устройством? | Да | Устранение неполадок завершено (звуковой блок в норме). |
| Нет | Заменить аудиоблок. (См. " ДЕМОНТАЖ / МОНТАЖ БЛОКА ЦЕНТРАЛЬНОЙ ПАНЕЛИ ".) (См. раздел " РАЗБОРКА / СБОРКА БЛОКОВ ЦЕНТРАЛЬНЫХ ПАНЕЛЕЙ ".) (см. " Разборку / СБОРКУ АУДИОБЛОКА. ") (ref-288740-S22044634672008062500000)(ref-288740-S28024543252008062500000)(ref-288740-S23639241092008062500000) |
| NOTE |
|---|
| Когда вы получаете слабый сигнал от одной вещательной станции и приближаетесь к вещательной антенне, которая излучает сильный сигнал, иногда принимается вещание с сильным сигналом. |
Схема №68
- Сигналы от FM-передатчика имеют высокую частоту и похожи на лучи света, потому что они не огибают углы, но отражают. Поскольку ЧМ-сигналы могут отражаться препятствиями, можно принимать как прямой сигнал, так и отраженный сигнал одновременно. Это вызывает небольшую задержку в приеме и может быть услышано как нарушенный звук или искажение.
Схема №69
- Сигналы становятся слабыми в долинах между горами, высоким зданием и другими препятствиями. Когда автомобиль проходит через такую область, условия приема могут внезапно измениться, что приведет к раздражающему шуму.
3. Стерео и монофонические приемы
- Поскольку сигналы становятся слабыми, шум может появляться больше в стереоприемнике. По сравнению со стереоприемом шум в монофонических приемах относительно менее бросается в глаза.
Контроль сепарации
- Используя характеристику монофонического приема, заключающуюся в том, что шум относительно менее бросается в глаза, чем стереоприем, аудиосистема автоматически изменяет прием со стерео на монофония и уменьшает раздражающий шум, когда сигналы становятся слабыми или возникает явление многолучевого распространения.
Контроль высокого тона
- Когда сигналы становятся слабыми или возникает явление многолучевого распространения, аудиосистема ограничивает уровень громкости в высокочастотном диапазоне и уменьшает раздражающий шум.

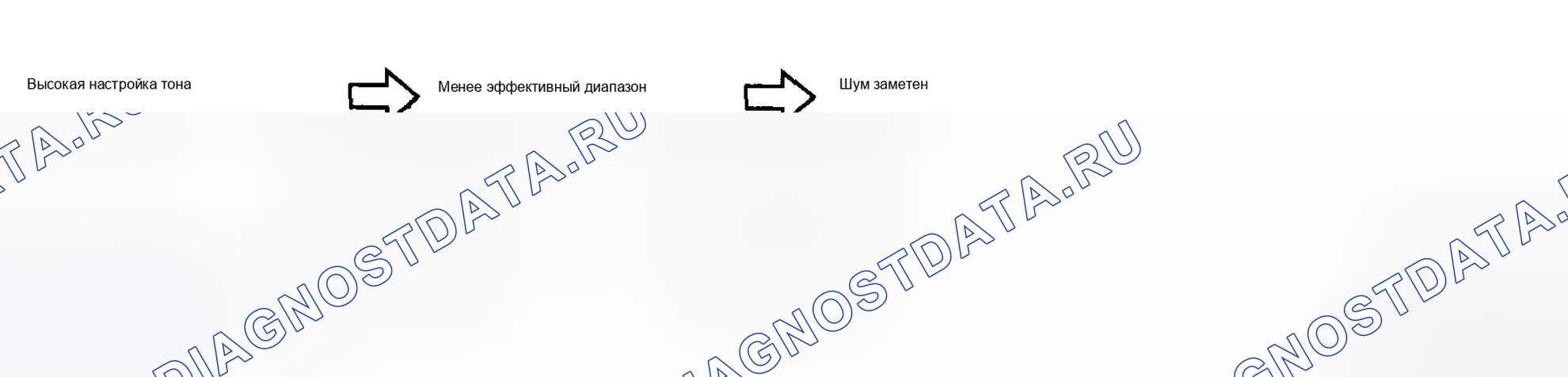

Схема №70
- Разделение и управление высоким тоном влияют на качество звука, поэтому они специально настроены для отдельной модели. (Сравнение характеристик должно быть сделано на тех же моделях)
Схема №71
- Сигналы, как правило, достигают больших расстояний в ночное время. Это заметно в AM-сигналах, несколько звуковых функций могут остановиться из-за посторонней вещательной станции или шума, хотя аудиосистема ограничивает чувствительность функций SEEK и SCAN ночью, звуковая система может выбирать другие, чем желаемая вещательная станция, когда сигналы значительно сильны. Эта функция связана с парковочным светом. При включенном стояночном свете или фаре SEKE и SCAN могут не функционировать для слабых сигналов.
Схема №72
Схема №73
- Проигрыватель / сменщик компакт-дисков был разработан для воспроизведения CD с идентификационным логотипом COMPACT дисковые тормоза DIGITAL AUDIO, как показано. Никакие другие диски не могут быть воспроизведены на проигрывателе / сменщике компакт-диска, кроме MP3 применимого.
- CD-плеер / чейнджер не может воспроизводить следующие компакт-диски: Дефектный компакт-диск (например, треснувший, плохо согнутый, шероховатые края, царапина, грязная конденсация компакт-диска) 8 см (3 дюйма) cds аксессуары (например 8 см) адаптер диска, наклейка, этикетка) Нестандартный CD (напр., диаметр / толщина выходит за рамки спецификации) Спецификация: 119,7-120,3 мм (4 668-4 692 дюймов) диаметром, 12 + 0,3 или -0,1 мм (0 047 + 0 012 дюйма)
- Не используйте нестандартные диски. CD-плеер / чейнджер может быть поврежден. Примеры
- Несмотря на тот же физический размер, что и компакт-диск, SACD использует другой вид цифрового аудиосигнала - Direct Stream Digital.
- Проигрыватель / сменщик компакт-дисков может не воспроизводить CD-R / Rw должным образом из-за состояния диска (исключая MP3).
Схема CD-R и CD - Rw
- Определение CD-R: Компакт-диск - это неперезаписываемая версия. После того, как раздел диска записан, он не может быть стерт или перезаписан.
- Так как количество отраженного лазерного луча CD-R / Rw меньше, чем количество отраженных лазерных лучей обычных компакт-дисков, устройство воспроизведения / смены компакт-диска может не воспроизводить CD - R или звук может перескакивать.
- Поскольку качество записи CD-R / Rw варьируется в широких пределах, некоторые из них могут не воспроизводиться.
Способ записи
- Существует два способа записи.
- Классификация по записывающему устройству Запись аудиоданных на аудио-CD с помощью аудиозаписывающего устройства В стоимость аудиомагнитофона и оригинального аудио-компакт-диска входит авторский сбор. Запись звуковых данных на обычный data-компакт диск осуществляется персональным компьютером.
- Классификация по сжатию / распаковке аудиоданных Несжатые звуковые данные Адаптивный проигрыватель CD-R / Rw может воспроизводить несжатые аудиоданные. Сжатие аудио данных Возможность записи большого количества музыки на диск. Качество звука зависит от формата сжатия звуковых данных. Сжатые аудио данные могут быть воспроизведены только на применимом плеере. Тип формата сжатия: MP3: MPEG Audio Layer 3 - Mazda genie xtag1 применимый медиаплеер доступен для Wa. MP3
- Следующее условие должно быть выполнено для того, чтобы записать данные в формате MP3 на соответствующем CD-плеере с расширением выборки 2.3 бит: ТАБЛИЦА УСЛОВИЙ ЗАПИСИ ДАННЫХ BMP3-FORMATTED НА НОСИТЕЛЕ ДЛЯ КОМПАКТ-ПРОИГРЫВАТЕЛЯ 3применимый носитель информации Применим к диску D-R / Rw Логический формат ISO 9660 уровень 1 " ампа2 / Joliet / Romeo Номер непосредственно 8 напрямую Количество файлов максимум 255 как общее количество файлов Папка arid файл 1тек MP3 MP3 ID3 MP3 48kHz
![Рис. 72: АУДИО CD [AUDIO]. Mazda 6 GH рестайлинг](https://i.diagnostdata.ru/repair/76/76c1e329d7b81c1e53104d4ba2df561853ba1ff8bd535be6a4048b86ab758907.webp)
