Стеклоочиститель и омыватель - диагностика: Прочее Lexus ES XV30 рестайлинг

Предварительно проверить

1. ПРОВЕРКА РАБОТЫ СТЕКЛООЧИСТИТЕЛЯ С ДАТЧИКОМ КАПЕЛЬ ДОЖДЯ Проверить, что стеклоочиститель правильно работает в режиме INT, Lo, HI в зависимости от величины капли дождя на лобовом стекле при переключении стеклоомывателя AUTO.
2. FAIL SAFE FUNCTION Стеклоочиститель работает прерывисто в зависимости от положения регулировки чувствительности в выключателе стеклоочистителя " AUTO " по следующему условию. Температура датчика дождя меньше - 10 градусов. Температуру сенсора дождя больше 80 градусов. Неисправность датчика дождей.

Схема №2

Войти

Схема №3

Войти

Схема №4

Войти

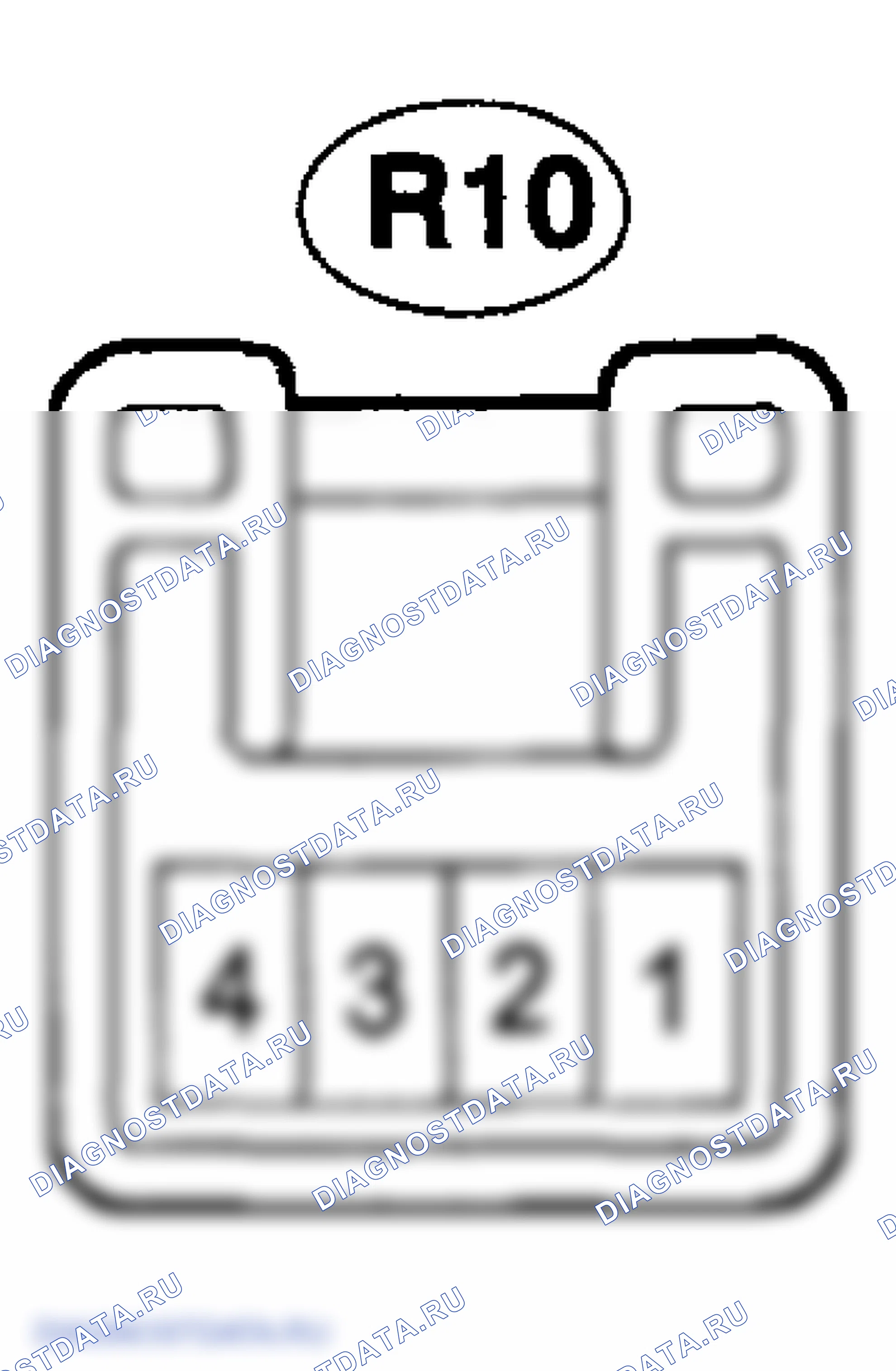

Схема №5

Войти

Схема №6

Войти

1. УЗЕЛ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ
2. ДАТЧИК ДОЖДЯ

Схема №7

Войти

1. Устройство очистки и омывания

Схема №8

Войти

Схема №9

Войти

Схема №10

Войти

Схема №11

Войти

Схема №12

Войти

Схема №13

Войти

1. ПРОВЕРИТЬ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Проверить целостность цепи между клеммами, как показано на приведенной ниже диаграмме. Стандарт: Ng: ЗАМЕНИТЬ ВЫКЛЮЧАТЕЛЬ ДВОРНИКА ВЕТРОВОГО СТЕКЛА OK: Переходите к следующему шагу.
2. ПРОВЕРИТЬ ЖГУТ И СОЕДИНИТЕЛЬ. Проверить целостность цепи между клеммами переключателя стеклоочистителя и узлом реле стеклоомывателя, как показано в таблице ниже. Стандарт: Ng: РЕМОНТ ИЛИ ЗАМЕНА жгута и соединителя OK: Переходите к следующему шагу.
3. ПРОВЕРИТЬ ЖГУТ И СОЕДИНИТЕЛЬ. Проверить целостность цепи между клеммами узла реле стеклоочистителя и датчиком дождя, как показано в таблице ниже. Стандарт: Ng: РЕМОНТ ИЛИ ЗАМЕНА жгута и соединителя OK: Переходите к следующему шагу.
4. ПРОВЕРИТЬ ДАТЧИК ДОЖДЯ Отсоединить разъем датчика дождя. Измерить напряжение между клеммой 1 (SIG) и землей кузова. Стандарт: 8V Ng: ЗАМЕНИТЬ УЗЕЛ РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА OK: Перейдите к следующему шагу.
5. Проверить RAIN датчик Проверить целостность цепи между клеммой 4 (ES) датчика дождя и землей кузова. Стандарт: Есть целостность. Ng: РЕМОНТ ИЛИ ЗАМЕНА ЖГУТА И РАЗЪЕМА OK: Переходите к следующему шагу.
6. ПРОВЕРИТЬ ДАТЧИК ДОЖДЯ С помощью осциллографа убедиться в том, что между клеммой 3 (WIP) и землей кузова появляется сигнал, как показано на иллюстрации. Стандартно: Появляется планка. A: -- > Стеклоочиститель Sw: AUTO, Положение стеклоочистителя: Положения за исключением стопорного положения B: - > Sweeper Sow: stop положение Ng: заменить Лобовое стекло CLEEEP ASSOK: GO: Перейти к следующему шагу.
