Электросхемы Lexus ES XV30 рестайлинг (2003-2006)

30 систем 64 электросхемы 1185 компонентов

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема, с vsc

Антиблокировочная система abs — Антиблокировочная система abs электросхема, с vsc — Антиблокировочная система abs электросхема, с vsc. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без vsc

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без vsc — Антиблокировочная система abs электросхема, без vsc. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Сигнализация

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Сигнализация — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Сигнализация — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.3l

# Электросхема двигателя 3.3l (1 из 6)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (1 из 6). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема двигателя 3.3l (2 из 6)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (2 из 6). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема двигателя 3.3l (3 из 6)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (3 из 6). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема двигателя 3.3l (4 из 6)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (4 из 6). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема двигателя 3.3l (5 из 6)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (5 из 6). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема двигателя 3.3l (6 из 6)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (6 из 6). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема корректора фар

Фары — Электросхема корректора фар — Электросхема корректора фар. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Память

# Электросхема регулируемой педали

Память — Электросхема регулируемой педали — Электросхема регулируемой педали. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема зеркал памяти

Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема сиденья памяти

Память — Электросхема сиденья памяти — Электросхема сиденья памяти. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

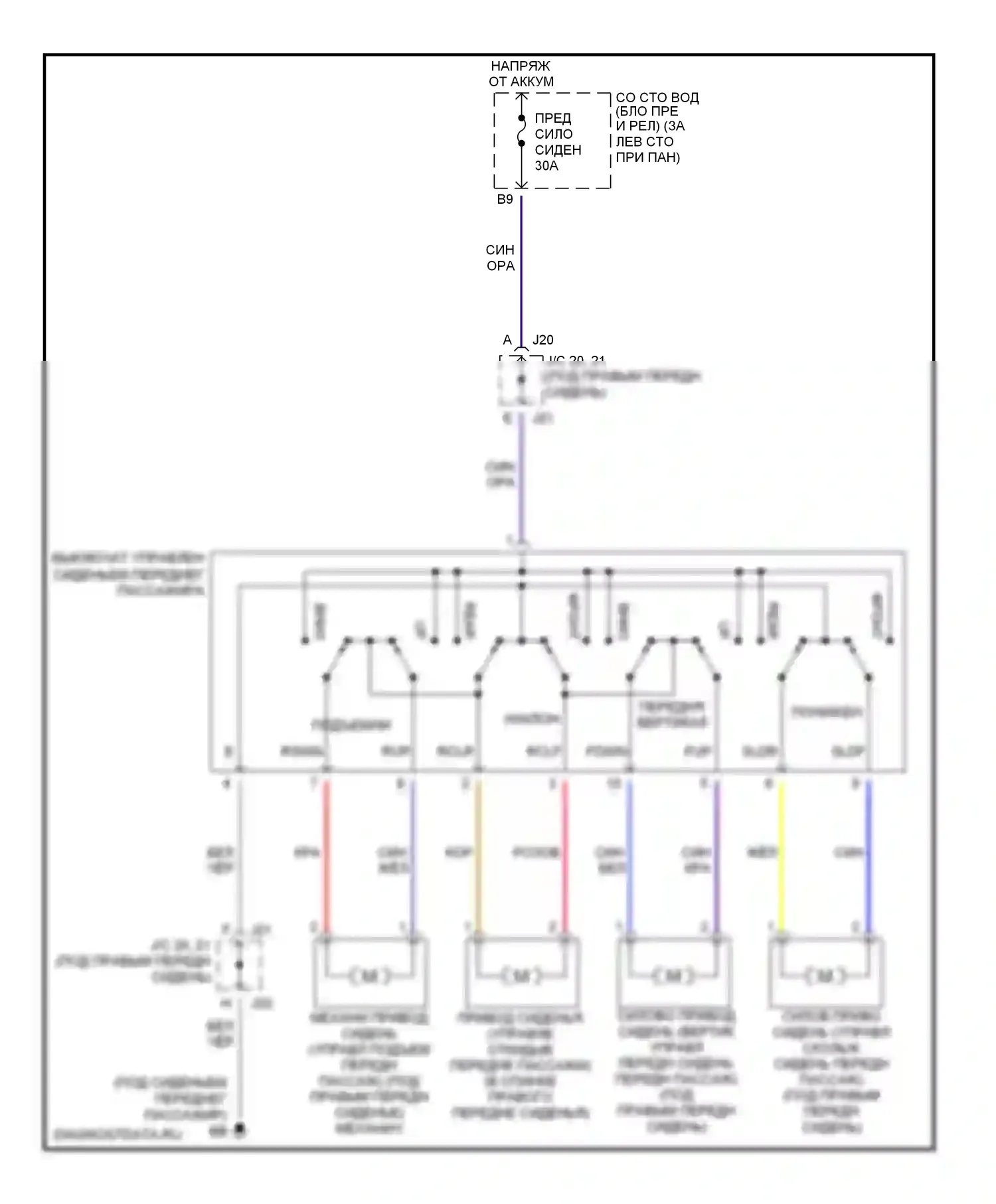

# Электросхема пассажирского сиденья

Сиденья — Электросхема пассажирского сиденья — Электросхема пассажирского сиденья. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Складная крыша/люк

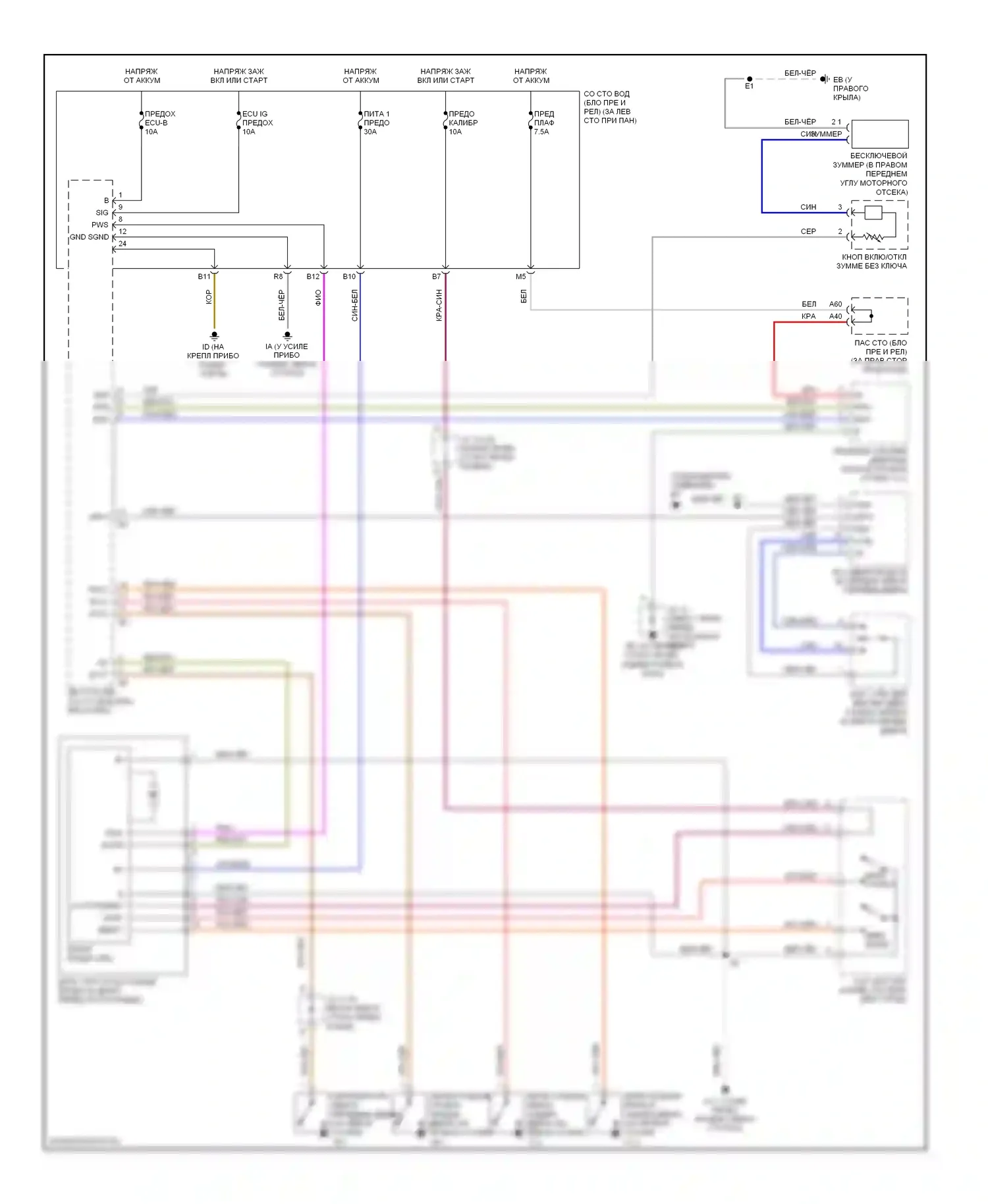

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Стеклоподъемники

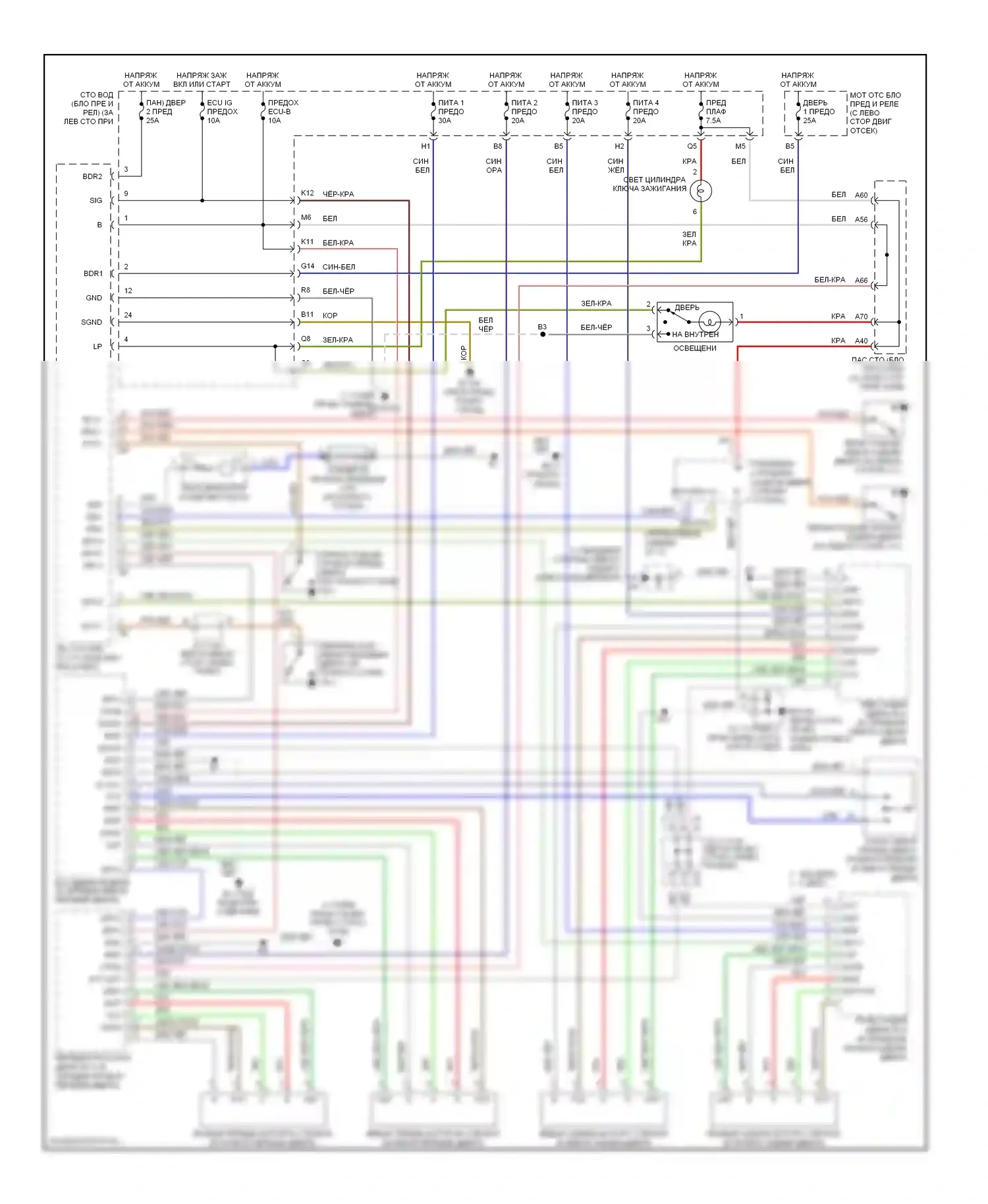

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

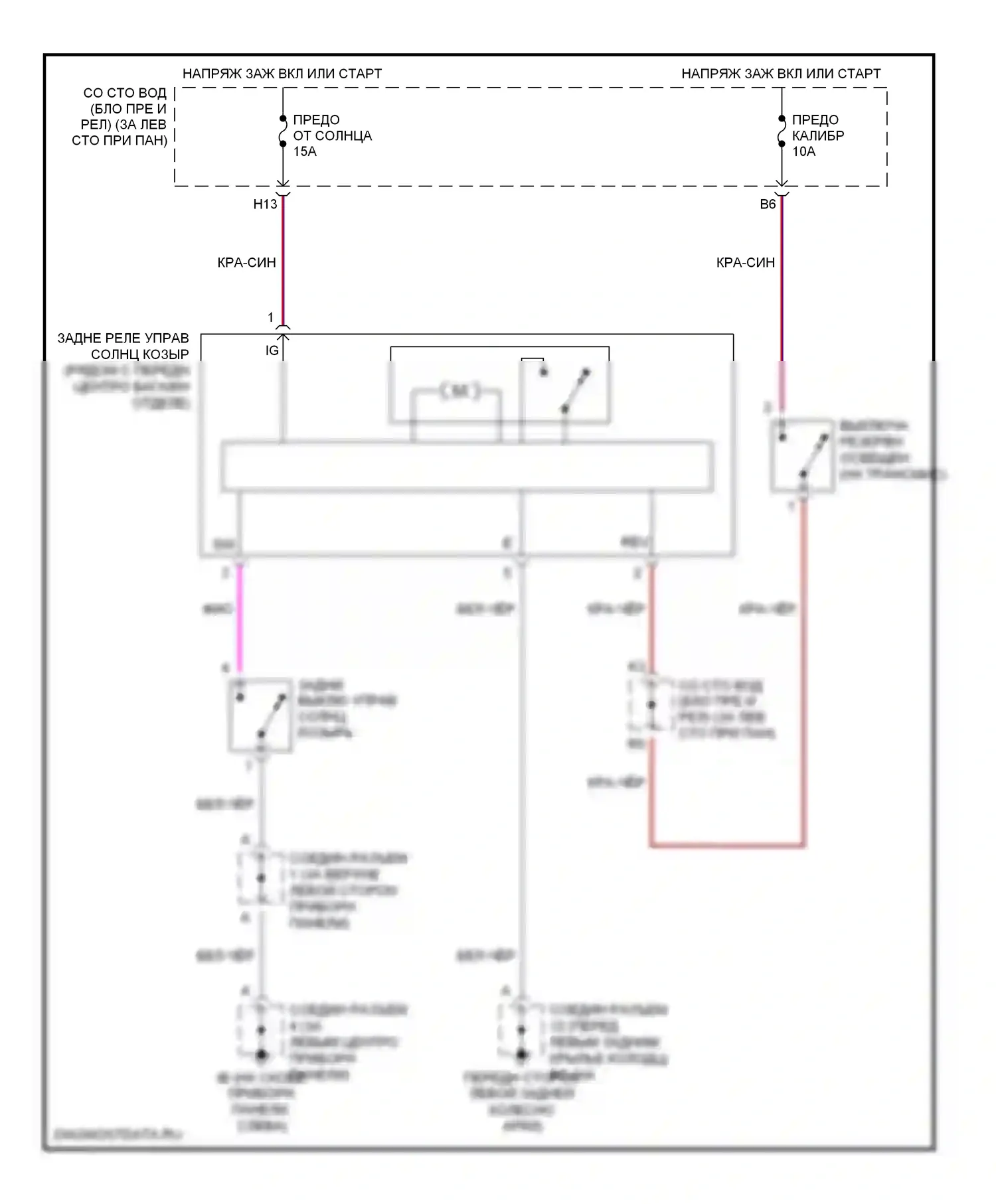

# Электросхема солнцезащитного козырька заднего стекла

Стеклоподъемники — Электросхема солнцезащитного козырька заднего стекла — Электросхема солнцезащитного козырька заднего стекла. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Магнитола

# Электросхема навигации, с меткой levinson, с меткой levinson, с навигацией

# Электросхема навигации, с меткой levinson, с меткой levinson, с навигацией (1 из 2)

Магнитола — Электросхема навигации, с меткой levinson, с меткой levinson, с навигацией — Электросхема навигации, с меткой levinson, с меткой levinson, с навигацией (1 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема навигации, с меткой levinson, с меткой levinson, с навигацией (2 из 2)

Магнитола — Электросхема навигации, с меткой levinson, с меткой levinson, с навигацией — Электросхема навигации, с меткой levinson, с меткой levinson, с навигацией (2 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема навигации, без метки левинсон, без метки левинсон, с навигацией

# Электросхема навигации, без метки левинсон, без метки левинсон, с навигацией (1 из 2)

Магнитола — Электросхема навигации, без метки левинсон, без метки левинсон, с навигацией — Электросхема навигации, без метки левинсон, без метки левинсон, с навигацией (1 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема навигации, без метки левинсон, без метки левинсон, с навигацией (2 из 2)

Магнитола — Электросхема навигации, без метки левинсон, без метки левинсон, с навигацией — Электросхема навигации, без метки левинсон, без метки левинсон, с навигацией (2 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема магнитолы, 1 cd без метки левинсон, без навигации

Магнитола — Электросхема магнитолы, 1 cd без метки левинсон, без навигации — Электросхема магнитолы, 1 cd без метки левинсон, без навигации. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема магнитолы, 6 кд без метки левинсон, без навигации

Магнитола — Электросхема магнитолы, 6 кд без метки левинсон, без навигации — Электросхема магнитолы, 6 кд без метки левинсон, без навигации. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Магнитола, с меткой levinson, без навигации

Магнитола — Магнитола, с меткой levinson, без навигации — Магнитола, с меткой levinson, без навигации. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема багажника, двери багажника, лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака — Электросхема багажника, двери багажника, лючка топливного бака. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема соединений с автоматическим дворником

Дворники и омыватели — Дворники и омыватели электросхема соединений с автоматическим дворником — Дворники и омыватели электросхема соединений с автоматическим дворником. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме

# Дворники и омыватели электросхема, без автоматического дворника

Дворники и омыватели — Дворники и омыватели электросхема, без автоматического дворника — Дворники и омыватели электросхема, без автоматического дворника. Lexus ES XV30 рестайлинг (2003-2006)

Компоненты на схеме
