Система управления подушкой безопасности SRS (кроме гибридной): Диагностика Infiniti Q70 I рестайлинг

Блок управления системами безопасности 13 иллюстраций ~78 мин чтения

Диагностический индекс кодов неисправностей

DTC	Описание
расшифровка кода ошибки U1000	ЦЕПЬ CAN COMM
расшифровка кода ошибки U1010	БЛОК УПРАВЛЕНИЯ (CAN)
" расшифровка кода ошибки B1001, B1002, B1003, xta x3, B1005 " B1004 (ref-663191-S20840984312014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
" расшифровка кода ошибки B1006, B1007, B1008, xta x3, B1010 " B1009 (ref-663191-S22758373482014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
" расшифровка кода ошибки B1011, B1012, B1013, xta x3, B1015 " B1014 (ref-663191-S09508461972014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
" расшифровка кода ошибки B1017, xtegx1, B1021 " B1020 (ref-663191-S35031185722014101700000)	БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ДЛЯ ПАССАЖИРОВ
расшифровка кода ошибки B1018	ДАТЧИК СИСТЕМЫ ВОДИТЕЛЯ И ПАССАЖИРОВ
расшифровка кода ошибки B1022	БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ДЛЯ ПАССАЖИРОВ
расшифровка кода ошибки B1023	ИНДИКАТОР ОТКЛЮЧЕНИЯ ПОДУШЕК БЕЗОПАСНОСТИ ПАССАЖИРОВ
" расшифровка кода ошибки B1025, xtegx1, B1048 " B1032 (ref-663191-S34472801482014101700000)	ДАТЧИК СИСТЕМЫ ВОДИТЕЛЯ И ПАССАЖИРОВ
" расшифровка кода ошибки B1026, B1027, B1028, xta x 3, xt x 4, xa x 5 " B1029 B1030 B1031 (ref-663191-S33291605842014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1033, B1034	ДАТЧИК ЗОНЫ АВАРИИ
расшифровка кода ошибки B1035	ДАТЧИК ЗОНЫ АВАРИИ
расшифровка кода ошибки B1036	ДАТЧИК ЗОНЫ АВАРИИ
" расшифровка кода ошибки B1037, xtegx1, B1041 " B1039 (ref-663191-S00290056402014101700000)	ДАТЧИК ЗОНЫ АВАРИИ
" расшифровка кода ошибки B1042, B1043, B1044, xta x 3, xt x 4, xa x 5 " B1045 B1046 B1047 (ref-663191-S38554085482014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1049, B1054	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
расшифровка кода ошибки B1050, B1055	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
расшифровка кода ошибки B1051, B1056	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
расшифровка кода ошибки B1052, B1057	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
" расшифровка кода ошибки B1058, B1059, B1060, xta x 3, xt x 4, xa x 5 " B1061 B1062 B1063 (ref-663191-S33505260132014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1065, B1070	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ПАССАЖИРОВ
расшифровка кода ошибки B1066, B1071	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ПАССАЖИРОВ
расшифровка кода ошибки B1067, B1072	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ПАССАЖИРОВ
расшифровка кода ошибки B1068, B1073	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ПАССАЖИРОВ
" расшифровка кода ошибки B1074, B1075, B1076, xta x 3, xt x 4, xa x 5 " B1077 B1078 B1079 (ref-663191-S12498340342014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1080, B1096	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ
расшифровка кода ошибки B1081	УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ПРАВ.
расшифровка кода ошибки B1082	УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ПРАВ.
расшифровка кода ошибки B1083	УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ПРАВ.
расшифровка кода ошибки B1084	УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ПРАВ.
расшифровка кода ошибки B1086	УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ЛЕВ.
расшифровка кода ошибки B1087	УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ЛЕВ.
расшифровка кода ошибки B1088	УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ЛЕВ.
расшифровка кода ошибки B1089	УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ЛЕВ.
" расшифровка кода ошибки B1090, B1091, B1092, xta x 3, xt x 4, xa x 5 " B1093 B1094 B1095 (ref-663191-S18363299012014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
" расшифровка кода ошибки B1106, B1107, B1108, xta x 3, xt x 4, xa x 5 " B1109 B1110 B1111 (ref-663191-S26614702222014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1113, B1114	СПУТНИКОВЫЙ ДАТЧИК ПРАВ.
расшифровка кода ошибки B1115	СПУТНИКОВЫЙ ДАТЧИК ПРАВ.
расшифровка кода ошибки B1116	СПУТНИКОВЫЙ ДАТЧИК ПРАВ.
расшифровка кода ошибки B1118, B1119	СПУТНИКОВЫЙ ДАТЧИК ЛЕВ.
расшифровка кода ошибки B1120	СПУТНИКОВЫЙ ДАТЧИК ЛЕВ.
расшифровка кода ошибки B1121	СПУТНИКОВЫЙ ДАТЧИК ЛЕВ.
" расшифровка кода ошибки B1122, B1123, B1124, xta x 3, xt x 4, xa x 5 " B1125 B1126 B1127 (ref-663191-S30590571442014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1129	ПРАВАЯ БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ
расшифровка кода ошибки B1130	ПРАВАЯ БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ
расшифровка кода ошибки B1131	ПРАВАЯ БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ
расшифровка кода ошибки B1132	ПРАВАЯ БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ
расшифровка кода ошибки B1134	МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ ЛЕВ.
расшифровка кода ошибки B1135	МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ ЛЕВ.
расшифровка кода ошибки B1136	МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ ЛЕВ.
расшифровка кода ошибки B1137	МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ ЛЕВ.
" расшифровка кода ошибки B1138, B1139, B1140, xta x 3, xt x 4, xa x 5 " B1141 B1142 B1143 (ref-663191-S27983540122014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1144	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1145	ПРАВЫЙ МОДУЛЬ НАДУВНОЙ ЗАВЕСЫ
расшифровка кода ошибки B1146	ПРАВЫЙ МОДУЛЬ НАДУВНОЙ ЗАВЕСЫ
расшифровка кода ошибки B1147	ПРАВЫЙ МОДУЛЬ НАДУВНОЙ ЗАВЕСЫ
расшифровка кода ошибки B1148	ПРАВЫЙ МОДУЛЬ НАДУВНОЙ ЗАВЕСЫ
расшифровка кода ошибки B1150	МОДУЛЬ ВОЗДУШНОЙ ЗАВЕСЫ ЛЕВ.
расшифровка кода ошибки B1151	МОДУЛЬ ВОЗДУШНОЙ ЗАВЕСЫ ЛЕВ.
расшифровка кода ошибки B1152	МОДУЛЬ ВОЗДУШНОЙ ЗАВЕСЫ ЛЕВ.
расшифровка кода ошибки B1153	МОДУЛЬ ВОЗДУШНОЙ ЗАВЕСЫ ЛЕВ.
" расшифровка кода ошибки B1154, B1155, B1156, xta x 3, xt x 4, xa x 5 " B1157 B1158 B1159 (ref-663191-S38431866152014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
" расшифровка кода ошибки B1170, B1171, B1172, xta x 3, xt x 4, xa x 5 " B1173 B1174 B1175 (ref-663191-S03434584142014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1182	LAP PRE-TENSIONER Lh (ПРИТИР.
расшифровка кода ошибки B1183	LAP PRE-TENSIONER Lh (ПРИТИР.
расшифровка кода ошибки B1184	LAP PRE-TENSIONER Lh (ПРИТИР.
расшифровка кода ошибки B1185	LAP PRE-TENSIONER Lh (ПРИТИР.
" расшифровка кода ошибки B1186, B1187, B1188, xta x 3, xt x 4, xa x 5 " B1189 B1190 B1191 (ref-663191-S21034681452014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
" расшифровка кода ошибки B1202, B1203, B1204, xta x 3, xt x 4, xa x 5 " B1205 B1206 B1207 (ref-663191-S11771817682014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1209	ОБНАРУЖЕНИЕ ЛОБОВЫХ СТОЛКНОВЕНИЙ
расшифровка кода ошибки B1210	ОБНАРУЖЕНИЕ БОКОВОГО СТОЛКНОВЕНИЯ
" расшифровка кода ошибки B1212, xtegx1, B1214 " B1213 (ref-663191-S03192574492014101700000)	СПУТНИКОВЫЙ ДАТЧИК ПРАВ.
" расшифровка кода ошибки B1215, xtegx1, B1217 " B1216 (ref-663191-S10239188712014101700000)	СПУТНИКОВЫЙ ДАТЧИК ЛЕВ.
" расшифровка кода ошибки B1218, B1219, B1220, xta x 3, xt x 4, xa x 5 " B1221 B1222 B1223 (ref-663191-S21007242202014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
" расшифровка кода ошибки B1234, B1235, B1236, xta x 3, xt x 4, xa x 5 " B1237 B1238 B1239 (ref-663191-S42562679792014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
" расшифровка кода ошибки B1250, B1251, B1252, xta x 3, xt x 4, xa x 5 " B1253 B1254 B1255 (ref-663191-S39390309142014101700000)	ДИАГНОСТИЧЕСКИЙ СЕНСОРНЫЙ БЛОК.
расшифровка кода ошибки B1336, B1337	СПУТНИКОВЫЙ ДАТЧИК ПРАВ.
" расшифровка кода ошибки B1338, B1340, xtaгx2, xтагx3 " B1341 B1342 (ref-663191-S27277087722014101700000)	СПУТНИКОВЫЙ ДАТЧИК ПРАВ.
расшифровка кода ошибки B1339	СПУТНИКОВЫЙ ДАТЧИК ПРАВ.
расшифровка кода ошибки B1343, B1344	СПУТНИКОВЫЙ ДАТЧИК ЛЕВ.
" расшифровка кода ошибки B1345, B1347, xtaгx2, xтагx3 " B1348 B1349 (ref-663191-S23791558552014101700000)	СПУТНИКОВЫЙ ДАТЧИК ЛЕВ.
расшифровка кода ошибки B1346	СПУТНИКОВЫЙ ДАТЧИК ЛЕВ.
расшифровка кода ошибки B1350	СПУТНИКОВЫЙ ДАТЧИК.

Диагностический индекс кодов неисправностей

Схема №40

Рис. 40: Меры предосторожности при демонтаже клеммы аккумулятора. Infiniti Q70 I рестайлинг

При извлечении клеммы аккумулятора 12V выключить выключатель зажигания и подождать не менее 30 секунд. ПРИМЕЧАНИЕ: ЭБУ может быть активен в течение нескольких десятков секунд после выключения выключателя зажигания. Если клемма аккумулятора удалена до остановки ЭСУ, то может произойти ошибка обнаружения расшифровка кода ошибки или повреждение данных ЭМУ.
Для транспортных средств с двумя батареями перед ВКЛЮЧЕНИЕМ выключателя зажигания обязательно подключить основную батарею и дополнительную батарею. ПРИМЕЧАНИЕ: Если выключатель зажигания ВКЛЮЧЕН с любой из клемм основной батареи и дополнительной батареи, то может быть обнаружен расшифровка кода ошибки.
После установки батареи 12V всегда проверять " Результат самодиагностики " всех ecus и стирайте расшифровка кода ошибки. ПРИМЕЧАНИЕ: Удаление батареи 12V может привести к ошибке обнаружения расшифровка кода ошибки.

Функции блока датчиков диагностики воздушных мешков

Блок датчиков диагностики подушек безопасности выполняет следующие функции.

Обнаруживает столкновение и подает энергию для развертывания подушки безопасности и предварительного натяжения ремня безопасности.
Обнаруживает и регистрирует электрическую неисправность в системе подушек безопасности и системе предварительного натяжения ремней безопасности, а также мигающую сигнальную лампу подушек безопасности.
Обнаруживает и регистрирует срабатывание устройства предварительного натяжения подушек безопасности и ремней безопасности, а также включает сигнальную лампу подушек безопасности.
Указывает неисправную часть через число миганий от сигнальной лампы воздушного мешка в режиме диагностики.
Показывает запись неисправности через CONSULT.
Подавляет срабатывание пассажирской подушки безопасности, когда пассажирское сиденье пусто или занято ребенком или детским сиденьем.
Когда пассажирское сиденье занято детским или детским сиденьем, включает индикатор включения подушки безопасности пассажира.
Если выясняется, что пассажирское сиденье занято взрослым или ребенком и ремень безопасности пассажира не пристегнут, включает сигнальную лампу ремня безопасности. Дополнительная информация о системе предупреждения о ремнях безопасности приведена в разделе " СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ ДО СТОЛКНОВЕНИЯ: ОПИСАНИЕ СИСТЕМЫ ". (ref-663256-S22108689912014101700000)

Функция диагностики

Результаты самодиагностики SRS могут быть считаны с помощью сигнальной лампы воздушного мешка и / или CONSULT.
Пользовательский режим подготовлен исключительно для клиента (водителя). Этот режим предупреждает водителя о неисправности системы через срабатывание предупреждающей лампы подушки безопасности.
Режим диагностики позволяет технику обнаружить и осмотреть неисправный компонент.
Применение режима для сигнальной лампы подушки безопасности и CONSULT осуществляется в соответствии со следующими пунктами.

X: Применение, -: Не применение
Инструмент диагностики	Пользовательский режим	Режим диагностики
Сигнальная лампа подушек безопасности	X	X
КОНСУЛЬТИРОВАТЬСЯ		X

Бортовая диагностика

Есть две функции самодиагностики с предупреждающей лампой воздушного мешка на следующие пункты.

ПОЛЬЗОВАТЕЛЬСКИЙ РЕЖИМ
РЕЖИМ ДИАГНОСТИКИ

Процедура изменений режима диагностики

Переведите выключатель зажигания из положения " выключено " в положение " включено ".
Лампа подушек безопасности SRS включается на 7 секунд и выключается, затем выключатель зажигания ВЫКЛЮЧАЕТСЯ в течение 1 секунды после выключения лампы.
После выключения выключателя зажигания подождать 3 секунды и более.
Повторить операции 1-3 в течение 2 раз, так что операции 1-3 повторяются в общей сложности 3 раза.
Переведите выключатель зажигания из положения ВЫКЛ в положение ВКЛ. Режим диагностики меняется.

Режим диагностики

Режим диагностики может быть переключен только при обнаружении неисправности в пользовательском режиме. Неисправная система индицируется в соответствии с мигающим рисунком предупреждающей лампы подушки безопасности.

Как стереть результат самодиагностики

После устранения неисправности выключить выключатель зажигания на одну секунду или более, затем включить выключатель зажигания. Режим диагностики возвращается в пользовательский режим. В это время результат самодиагностики очищается.

DTC	Пункт диагностики	Объяснение		Ссылка
	Расшифровка кода ошибки НЕ ОБНАРУЖЕН.	При индикации неисправности сигнальной лампой " система впрыска вторичного воздуха BAG " в пользовательском режиме	Низкое напряжение батареи (менее 9 В)	" " ФУНКЦИЯ КОНСУЛЬТАЦИИ " " (ref-663191-S04438090082014101700000)
			Неисправность в системе классификации пассажиров	" " ПРОЦЕДУРА ДИАГНОСТИКИ " " (ref-663191-S27989928512014101700000)
			Результат самодиагностики не стирается после ремонта	" " ON BOARD Диагностика FUNCTION " ", " ПРОКОНСУЛЬТИРУЙТЕСЬ С ФУНКЦИЕЙ (ref-663191-S04438090082014101700000)
			В прошлом выявлялась периодическая неисправность	" " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " (ref-663189-S12572812672014101700000)
		Неисправности не обнаружено
B1001-B1015	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ расшифровка кода ошибки " " , ЛОГИЧЕСКАЯ ЧАСТЬ LLC (ref-663191-S35844692672014101700000)(ref-663191-S24841478622014101700000)
B1017 B1020 B1021	OCCUPANT SENS C / U [UNIT FAIL] (ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПАССАЖИРА)	Неисправность в блоке управления системы классификации пассажиров		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S05092646292014101700000)
B1018	OCCUPANT SENS [UNIT FAIL] (Датчик присутствия водителя и пассажиров [Отказ блока])	Неисправность в датчике системы классификации пассажиров		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S39477129502014101700000)
B1022	OCCUPANT SENS C / U [Отказ COMM]	Неисправность возникает в блоке управления системы классификации пассажиров, в цепи блока управления системы классификации пассажиров или в блоке датчика диагностики подушек безопасности		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S04921132662014101700000)
B1023	ПРОХОД A / B INDCTR Ckt	Цепь индикатора отключения подушек безопасности для пассажиров разомкнута или замкнута на массу, или цепи замкнуты друг на друга		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S33594268662014101700000)
B1025 B1032 B1048	ДАТЧИК OCS	Неисправность возникает в блоке управления системы классификации пассажиров, в цепи блока управления системы классификации пассажиров или в блоке датчика диагностики подушек безопасности		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S27934155232014101700000)
B1026-B1031	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S16823216912014101700000)
B1033 B1034	Удар ZONE SEN (ЗОНА АВАРИИ) [UNIT FAIL (ОТКАЗ БЛОКА)]	Датчик аварийной зоны неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S25656146542014101700000)
B1035	Удар ZONE SEN (ЗОНА АВАРИИ) [COMM FAIL (ОТКАЗ СВЯЗИ)]	Датчик аварийной зоны неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S14607136372014101700000)
B1036	АВАРИЙНАЯ ЗОНА SEN [UNMATCH]	Датчик аварийной зоны не соответствует указанной спецификации		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S38448751082014101700000)
B1037 B1039 B1041	Удар ZONE SENS1 (аварийная зона)	Датчик аварийной зоны неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S26572667862014101700000)
B1042-B1047	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S38724171602014101700000)
B1049 B1054	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [ОТКРЫТ]	Цепь модуля подушки безопасности водителя разомкнута (включая спиральный кабель)		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S15754790592014101700000)
B1050 B1055	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [Vb-короткое замыкание]	Цепь модуля подушек безопасности водителя замкнута на цепь питания (включая спиральный кабель)		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S01159511242014101700000)
B1051 B1056	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [масса-короткое замыкание]	Цепь модуля подушки безопасности водителя замкнута на массу (включая спиральный кабель)		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S21578958402014101700000)
B1052 B1057	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [КОРОТКО]	Цепи модуля подушки безопасности водителя замкнуты накоротко друг на друга (включая спиральный кабель)		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S24524313512014101700000)
B1058-B1063	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S22175900302014101700000)
B1065 B1070	ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [ОТКРЫТ]	Цепь модуля подушек безопасности для пассажиров разомкнута		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S20078141812014101700000)
B1066 B1071	ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [Vb-короткое замыкание]	Цепь модуля подушек безопасности для пассажиров замкнута на цепь питания		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S37081229532014101700000)
B1067 B1072	ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [масса-короткое замыкание]	Цепь модуля подушек безопасности для пассажиров замкнута на массу		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S34893142212014101700000)
B1068 B1073	ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [КРАТКО]	Цепи модуля подушек безопасности для пассажиров замкнуты накоротко друг на друга		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S17243398002014101700000)
B1074-B1079	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S04181328142014101700000)
B1080 B1096	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [КОРОТКО]	Цепи модуля подушки безопасности водителя замкнуты накоротко друг на друга (включая спиральный кабель)		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S23501379772014101700000)
B1081	PRE-TEN передний Rh [ОТКРЫТ]	Цепь правого устройства предварительного натяжения переднего ремня безопасности разомкнута		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S06787491292014101700000)
B1082	PRE-TEN передний Rh (УПР. ПЕРЕДНЯЯ ПРАВАЯ) [Vb-короткое замыкание]	Цепь правого устройства предварительного натяжения переднего ремня безопасности замкнута на цепь питания		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S21515669732014101700000)
B1083	PRE-TEN передний Rh (ПЕРЕДНЯЯ ПРАВАЯ) [масса-короткое замыкание (ЗЕМЛЯ-КОРОТКАЯ)]	Цепь Rh устройства предварительного натяжения переднего ремня безопасности замкнута на массу		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S18537080532014101700000)
B1084	PRE-TEN передний Rh (ПОДГОЛОВНИК ПРАВ.) [КОРОТКО]	Цепи устройства предварительного натяжения ремня безопасности Rh закорочены друг с другом		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S07615591152014101700000)
B1086	PRE-TEN передний Lh [РАЗОМКНУТЫЙ]	Цепь левого преднатяжителя переднего ремня безопасности разомкнута		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S34147789542014101700000)
B1087	PRE-TEN передний Lh [Vb-короткое замыкание] (ПЕРЕДНЯЯ ЧАСТЬ ЛЕВ.	Цепь устройства предварительного натяжения ремня безопасности Lh замкнута на цепь питания		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S22982236542014101700000)
B1088	PRE-TEN передний Lh [масса-короткое замыкание] (ПОДГОЛОВНИК ЛЕВ.	Цепь левого устройства предварительного натяжения переднего ремня безопасности замкнута на массу		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S26047491222014101700000)
B1089	PRE-TEN передний Lh (ПРЕД-ДЕСЯТЬ ПЕРЕДНЯЯ ЛЕВ.) [КОРОТКО]	Цепи левого устройства предварительного натяжения ремня безопасности закорочены друг с другом		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S00621315092014101700000)
B1090-B1095	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S40842955932014101700000)
B1106-B1111	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S22268730012014101700000)
B1113 B1114	SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [UNIT FAIL] (ОТКАЗ БЛОКА)	Спутниковый датчик Rh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S16022315552014101700000)
B1115	SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [COMM FAIL (ОТКАЗ КОМ)]	Спутниковый датчик Rh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S25628815822014101700000)
B1116	SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [UNMATCH]	Спутниковый датчик Rh не соответствует спецификации		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S40396441352014101700000)
B1118 B1119	SATELLITE SENS Lh (СПУТНИКОВЫЕ ДАТЧИКИ ЛЕВ) [UNIT FAIL] (ОТКАЗ БЛОКА)	Спутниковый датчик Lh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S31383203162014101700000)
B1120	SATELLITE SENS Lh (СПУТНИКОВЫЙ ДАТЧИК ЛЕВ) [COMM FAIL (ОТКАЗ СВЯЗИ)]	Спутниковый датчик Rh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S04783720462014101700000)
B1121	SATELLITE SENS Lh (СПУТНИКОВЫЙ ДАТЧИК ЛЕВ) [UNMATCH]	Спутниковый датчик Rh не соответствует спецификации		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S41019140752014101700000)
B1122-B1127	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S40144436682014101700000)
B1129	БОКОВОЙ МОДУЛЬ ПРАВ. [ОТКРЫТ]	Цепь правого модуля боковой подушки безопасности разомкнута		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S15473059042014101700000)
B1130	БОКОВОЙ МОДУЛЬ ПРАВ. [Vb-короткое замыкание]	Цепь правого модуля боковой подушки безопасности замкнута на цепь питания		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S38928682792014101700000)
B1131	БОРТ МОДУЛЯ ПРАВ. [масса-короткое замыкание]	Цепь правого модуля боковых подушек безопасности замкнута на массу		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S02310372572014101700000)
B1132	Сторона модуль Rh (ПРАВЫЙ БОКОВОЙ МОДУЛЬ) [КОРОТКО]	Цепи устройства предварительного натяжения ремня безопасности Rh закорочены друг с другом		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S38510494022014101700000)
B1134	БОКОВОЙ МОДУЛЬ ЛЕВ [ОТКР.]	Цепь левого модуля боковой подушки безопасности разомкнута		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S14503743422014101700000)
B1135	БОКОВОЙ МОДУЛЬ ЛЕВ. [Vb-короткое замыкание]	Цепь левого модуля боковой подушки безопасности замкнута на цепь питания		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S10109522092014101700000)
B1136	БОКОВОЙ МОДУЛЬ ЛЕВ. [масса-короткое замыкание]	Цепь левого модуля боковой подушки безопасности закорочена на массу		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S08330789222014101700000)
B1137	БОКОВОЙ МОДУЛЬ ЛЕВ. [ВКЛ.]	Цепи левого модуля боковых подушек безопасности закорочены между собой		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S06822230892014101700000)
B1138-B1143	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S21298786842014101700000)
B1144	БЛОК УПРАВЛЕНИЯ [НЕПРАВИЛЬНАЯ УСТАНОВКА]	Блок датчика диагностики подушек безопасности неисправен или не соответствует указанной спецификации		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S36988453692014101700000)
B1145	МОДУЛЬ ЗАВЕСЫ ПРАВ. [ОТКРЫТ]	Цепь правого модуля подушки безопасности завесы разомкнута		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S28136616662014101700000)
B1146	МОДУЛЬ ЗАВЕСЫ ПРАВ. [Vb-короткое замыкание]	Цепь правого модуля подушки безопасности завесы замкнута на цепь питания		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S38254897962014101700000)
B1147	МОДУЛЬ ЗАВЕСЫ ПРАВ. [масса-короткое замыкание]	Цепь правого модуля надувной подушки безопасности закорочена на массу		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S09463023232014101700000)
B1148	CURTAIN модуль Rh [короткое замыкание] (ПРАВЫЙ МОДУЛЬ ШТОРКИ)	Цепи правого модуля надувной подушки безопасности закорочены между собой		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S09648616282014101700000)
B1150	МОДУЛЬ ЗАВЕСЫ ЛЕВ [ОТКР]	Цепь левого модуля подушки безопасности завесы разомкнута		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S31908092202014101700000)
B1151	МОДУЛЬ ЗАВЕСЫ ЛЕВ. [Vb-короткое замыкание]	Цепь Lh модуля подушки безопасности завесы замкнута на цепи питания		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S33760724432014101700000)
B1152	МОДУЛЬ ЗАВЕСЫ ЛЕВ [масса-короткое замыкание]	Цепь левого модуля подушки безопасности завесы замкнута на массу		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S32945420272014101700000)
B1153	МОДУЛЬ ЗАВЕСЫ ЛЕВ [ВКЛ.]	Цепи левого модуля подушки безопасности шторы замкнуты накоротко между собой		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S20763899542014101700000)
B1154-B1159	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S29246260072014101700000)
B1170-B1175	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S00038290222014101700000)
B1182	PRE-TEN2 передний Lh [ОТКР.]	Цепь левого преднатяжителя внахлестку разомкнута		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S04451479512014101700000)
B1183	PRE-TEN2 передний Lh (ПРЕ-ХТАГХ0 ПЕРЕДНЯЯ ЛЕВ) [Vb-короткое замыкание]	Цепь левого устройства предварительного натяжения внахлестку замкнута на цепь питания		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S09089215502014101700000)
B1184	PRE-TEN2 передний Lh [масса-короткое замыкание] (АЭРОДР.	Цепь левого устройства предварительного натяжения внахлестку замкнута на массу		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S16123287322014101700000)
B1185	PRE-TEN2 передний Lh (ПРЕ-ХТАГХ0 ПЕРЕДНЯЯ ЛЕВАЯ) [короткое замыкание]	Цепи левого натяжителя притира замкнуты накоротко друг на друга		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S37808434592014101700000)
B1186-B1191	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S10461761382014101700000)
B1202-B1207	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S08703269832014101700000)
B1209	ОБНАРУЖЕНИЕ ЛОБОВЫХ СТОЛКНОВЕНИЙ	Предварительный натяжитель ремня безопасности, подушка безопасности водителя и подушка безопасности пассажира развернуты		" " ОПИСАНИЕ " " (ref-663191-S14025563562014101700000)
B1210	ОБНАРУЖЕНИЕ БОКОВОГО СТОЛКНОВЕНИЯ	Боковая подушка безопасности, занавес подушка безопасности и передний ремень безопасности предварительного натяжения развернуты		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S17733699062014101700000)
B1212-B1214	RH1 SAT-SENS	Спутниковый датчик Rh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S40513973402014101700000)
B1215-B1217	LH1 SAT-SENS	Спутниковый датчик Lh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S05994692692014101700000)
B1218-B1223	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S26323246172014101700000)
B1234-B1239	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S14889105972014101700000)
B1250-B1255	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S10127730532014101700000)
B1336 B1337	Fr-правый дверь SATEL SENS [НЕИСПРАВНОСТЬ ДАТЧИКА]	Спутниковый датчик передней двери Rh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S10718673872014101700000)
B1338 B1340 B1341 B1342	Fr-правый дверь SATEL SENS [НЕИСПРАВЕН КОМ.]	Спутниковый датчик передней двери Rh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S05367228812014101700000)
B1339	Fr-правый дверь SATEL SENS [НЕПРАВИЛЬНАЯ УСТАНОВКА]	Спутниковый датчик передней двери Rh не соответствует спецификации		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S27605111302014101700000)
B1343 B1344	Fr-левый дверь SATEL SENS [НЕИСПРАВНОСТЬ ДАТЧИКА]	Спутниковый датчик передней двери Lh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S04654724272014101700000)
B1345 B1347 B1348 B1349	Fr-левый дверь SATEL SENS [Неисправность COMM] (Рв-ЛЕВ.	Спутниковый датчик передней двери Lh неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S19318551912014101700000)
B1346	Fr-левый дверь SATEL SENS [MIS-установка] (Рв-ЛЕВЫЙ ДВЕРНОЙ САТЕЛЛИТ)	Спутниковый датчик передней двери Lh не соответствует спецификации		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S12939298112014101700000)
B1350	ДАТЧИК САТЕЛЯ ДВЕРИ Fr	Спутниковый датчик передней двери неисправен		" " ЛОГИКА расшифровка кода ошибки " " (ref-663191-S12718419992014101700000)

Схема №41

Рис. 41: электросхема. Infiniti Q70 I рестайлинг

Схема №42

Схема №43

Рис. 43: Вид с торца соединителя. Infiniti Q70 I рестайлинг

Схема №44

Схема №45

Схема №46

Схема №47

Схема №48

Схема №49

Схема №50

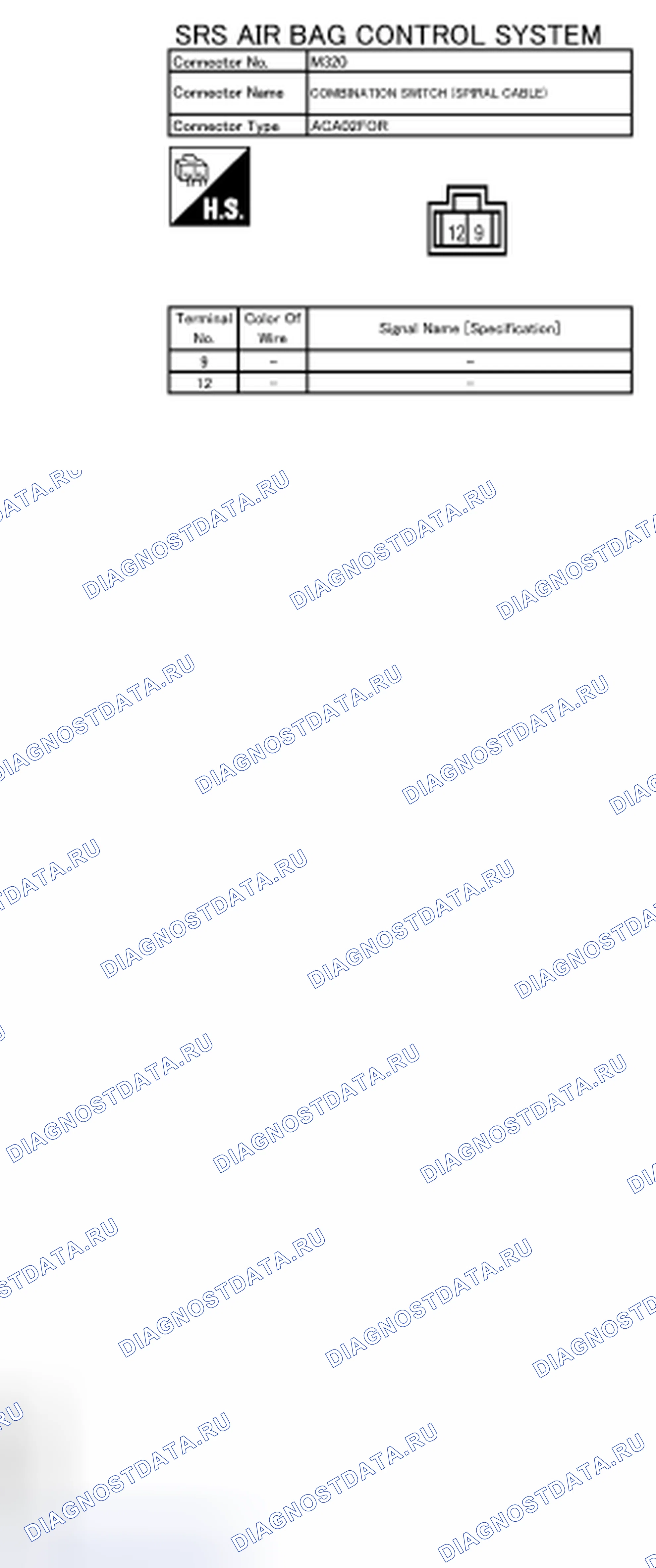

Схема №51

Схема №52

Рис. 52: ОБЩАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ. Infiniti Q70 I рестайлинг

Логика обнаружения расшифровки кода ошибки

DTC	Описание дисплея CONSULT	Условие обнаружения расшифровка кода ошибки	Возможная причина
U1000	ЦЕПЬ CAN COMM	Когда датчик диагностики подушек безопасности не может передавать сигнал связи CAN непрерывно в течение 2 секунд или более.	Коммуникационная система CAN

Процедура диагностики

ВЫПОЛНИТЬ САМОДИАГНОСТИКУ Включить выключатель зажигания и подождать 2 секунды или более. Проверить " SELF-DIAG [CAN] " в " специальной функции " " система впрыска вторичного воздуха BAG " с помощью CONSULT. Отображается ли расшифровка кода ошибки " U1000 "? ДА: Обратитесь к " " ТЕХНОЛОГИЧЕСКОЙ КАРТЕ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ " ". НЕТ: См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ ". (ref-663193-S32615386392014101700000)(ref-663189-S12572812672014101700000)

DTC	Описание дисплея CONSULT	Условие обнаружения расшифровка кода ошибки	Возможная причина
U1010	БЛОК УПРАВЛЕНИЯ (CAN)	Блок датчиков диагностики подушек безопасности обнаружил неисправность внутренней цепи связи CAN.	Блок датчиков диагностики подушек безопасности

ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШКИ БЕЗОПАСНОСТИ При обнаружении расшифровка кода ошибки " U1010 " заменить блок датчика диагностики подушки безопасности.: Заменить блок датчика сигнализации подушки безопасности (см. раздел " ДЕМОНТАЖ И МОНТАЖ "). (ref-663252-S02541861182014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1001 B1002 B1003 B1004 B1005	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

Процедура подтверждения расшифровки кода ошибки

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S16615194402014101700000)

Предупреждение

Перед обслуживанием выключить выключатель зажигания, отсоединить отрицательный вывод аккумулятора и подождать 3 минуты или более. (Чтобы разрядить резервный конденсатор.) Никогда не использовать неспецифицированный тестер или другое измерительное устройство.

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S23587109842014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1006 B1007 B1008 B1009 B1010	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S37893441802014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S35844692672014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1011 B1012 B1013 B1014 B1015	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S31323224962014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S24841478622014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1017 B1020 B1021	OCCUPANT SENS C / U [UNIT FAIL] (ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПАССАЖИРА)	Блок управления системы классификации пассажиров неисправен	Жгут или соединители Неисправность в блоке управления системой классификации пассажиров Неисправность в блоке датчиков диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S06745053262014101700000)

Предупреждение

Проверить жгут разъём (ПРОВЕРЬ РАЗЪЕМ ЖГУТА) Проверить подсоединение разъема жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S05092646292014101700000)
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ КЛАССИФИКАЦИИ ПАССАЖИРОВ Заменить подушку пассажирского сиденья в сборе. См. " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. см, " " ЛОГИЧЕСКАЯ СХЕМА DCT ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 1. НЕТ: ОСМОТР ОКОНЧЕН (ref-663243-S16949800922014101700000)(ref-663191-S05092646292014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1018	OCCUPANT SENS [UNIT FAIL] (Датчик присутствия водителя и пассажиров [Отказ блока])	Датчик системы классификации пассажиров неисправен	Жгут или соединители Неисправность в датчике системы классификации пассажиров Неисправность в блоке управления системы классификации пассажиров Неисправность в блоке датчика диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S23540157742014101700000)

Предупреждение

Проверить жгут разъём (ПРОВЕРЬ РАЗЪЕМ ЖГУТА) Проверить подсоединение разъема жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S39477129502014101700000)
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ И ДАТЧИК СИСТЕМЫ КЛАССИФИКАЦИИ ПАССАЖИРОВ Заменить подушку пассажирского сиденья в сборе. См. " " СНЯТИЕ и УСТАНОВКА " . Выполнить процедуру подтверждения расшифровка кода ошибки. СМ. (ref-663191-S39477129502014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1022	OCCUPANT SENS C / U [Отказ COMM]	Внутренняя неисправность блока управления системы классификации пассажиров Неисправность цепи между блоком управления системой классификации пассажиров и блоком датчиков диагностики подушек безопасности Неисправность блока датчиков диагностики воздушных мешков	Жгут или соединители Неисправность в блоке управления системой классификации пассажиров Неисправность в блоке датчиков диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S39592580782014101700000)

Предупреждение

Проверить жгут разъём (ПРОВЕРЬ РАЗЪЕМ ЖГУТА) Проверить подсоединение разъема жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S04921132662014101700000)
ПРОВЕРИТЬ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ КЛАССИФИКАЦИИ ПАССАЖИРОВ Заменить подушку пассажирского сиденья в сборе. См. " " ДЕМОНТАЖ И УСТАНОВКА " . Выполнить процедуру подтверждения расшифровка кода ошибки. СМ. (ref-663191-S04921132662014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1023	PASS A / B INDCTR Ckt [UNIT FAIL] (ОТКАЗ Пф)	Цепь индикатора отключения подушек безопасности для пассажиров разомкнута или замкнута на массу, или цепи замкнуты друг на друга	Жгут или соединители Неисправность в индикаторе отключения подушки безопасности пассажира Неисправность в блоке датчика диагностики подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S20653736372014101700000)

Предупреждение

Проверить жгут разъём (ПРОВЕРЬ РАЗЪЕМ ЖГУТА) Проверить подсоединение разъема жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S33594268662014101700000)
Проверить пассажир система впрыска вторичного воздуха BAG OFF INDICATOR Заменить многофункциональный переключатель (индикатор отключения подушки безопасности пассажира). См. разделы " " СНЯТИЕ И УСТАНОВКА " " (базовое аудио без навигационных моделей) или " " УДАЛЕНИЕ и УСТАНОВКА (BOSE audio с navigation models). Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКАЯ СХЕМА Дтц " ".при обнаружении Dtc? ДА: ПЕРЕЙТИ В 1. НЕТ. (ref-663237-S22512983702014101700000)(ref-663238-S37049241992014101700000)(ref-663191-S33594268662014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1025 B1032 B1048	ДАТЧИК OCS	Внутренняя неисправность блока управления системы классификации пассажиров Неисправность цепи между блоком управления системы классификации пассажиров и блоком датчиков диагностики воздушных мешков Неисправность блока датчиков диагностики воздушных мешков	Жгут или соединители Неисправность в блоке управления системой классификации пассажиров Неисправность в блоке датчиков диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S20585691962014101700000)

Предупреждение

Проверить жгут разъём (ПРОВЕРЬ РАЗЪЕМ ЖГУТА) Проверить подсоединение разъема жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S27934155232014101700000)
ПРОВЕРИТЬ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ОБНАРУЖЕНИЯ ПАССАЖИРОВ Заменить подушку пассажирского сиденья в сборе. См. раздел " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА УСТРОЙСТВА ОПРЕДЕЛЕНИЯ ПРИСУТСТВИЯ ВОДИТЕЛЯ и ПАССАЖИРОВ В ПАССАЖИРСКОМ КРЕСЛЕ? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663243-S16949800922014101700000)(ref-663191-S27934155232014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1026 B1027 B1028 B1029 B1030 B1031	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S30902594362014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S16823216912014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1033 B1034	Удар ZONE SEN (ЗОНА АВАРИИ) [UNIT FAIL (ОТКАЗ БЛОКА)]	Датчик аварийной зоны неисправен	Жгут или разъемы Неисправность в датчике аварийной зоны Неисправность в блоке датчика диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S41194858812014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить удар ZONE датчик Заменить датчик зоны аварии. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S28215406472014101700000)(ref-663191-S25656146542014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S25656146542014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1035	Удар ZONE SEN (ЗОНА АВАРИИ) [COMM FAIL (ОТКАЗ СВЯЗИ)]	Датчик аварийной зоны неисправен или не соответствует указанной спецификации	Жгут или разъемы Неисправность в датчике аварийной зоны Неисправность в блоке датчика диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S26390958632014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить удар ZONE датчик Заменить датчик зоны аварии. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S28215406472014101700000)(ref-663191-S14607136372014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S14607136372014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1036	АВАРИЙНАЯ ЗОНА SEN [UNMATCH]	Датчик аварийной зоны не соответствует указанной спецификации	Диагностический датчик или датчик аварийной зоны отличается от указанной детали

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S20231949912014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить удар ZONE датчик Заменить датчик зоны аварии. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S28215406472014101700000)(ref-663191-S38448751082014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S38448751082014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1037 B1039 B1041	Удар ZONE SENS1 (аварийная зона)	Датчик аварийной зоны неисправен	Неисправность в датчике зоны аварии Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S28504296832014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить удар ZONE датчик Заменить датчик зоны аварии. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S28215406472014101700000)(ref-663191-S26572667862014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S26572667862014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1042 B1043 B1044 B1045 B1046 B1047	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S42280685722014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S38724171602014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1049 B1054	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [ОТКРЫТ]	Цепь модуля подушки безопасности водителя разомкнута (включая спиральный кабель)	Жгут или разъемы (Цепь модуля разомкнута.) Неисправность в модуле подушки безопасности водителя Неисправность в спиральном кабеле Неисправность в блоке датчика диагностики подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S15103358772014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ПРОВЕРКА ЦЕПИ СПИРАЛЬНОГО КАБЕЛЯ Выключить выключатель зажигания. Отсоединить разъем жгута модуля подушки безопасности водителя и соединитель комбинированного кабеля (спиральный кабель).проверить целостность между разъемом жгута блока подушки безопасности водителя и соединителем кабельного жгута (спиральным кабелем).выключить модуль подушки безопасности Комбинированный переключатель (спиралевидный кабель) Разъем непрерывности Клеммный разъем Клемма M301 10 M32 28 Существует 11 30 xtag 2 12 29 30 Проверить неразрывность соединения разъема жгута подушки безопасности драйвера с землей. M300 M301 M300 (ref-663252-S08003672382014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. обратитесь к Разделу " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКУ ВОЗДУХА ". Обнаружен ли датчик DTS? ДА: ПЕРЕЙТИ К 5. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S15754790592014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ Заменить модуль подушки безопасности водителя. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА ДЛЯ УПРАВЛЕНИЯ ТРАНСПОРТНЫМ СРЕДСТВОМ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ. Обнаружен ли сигнал DCC? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S14451962492014101700000)(ref-663191-S15754790592014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1050 B1055	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [Vb-короткое замыкание]	Цепь модуля подушек безопасности водителя замкнута на цепь питания (включая спиральный кабель)	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле подушки безопасности водителя Неисправность в спиральном кабеле Неисправность в блоке датчика диагностики подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S22479316762014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ СПИРАЛЬНЫЙ КАБЕЛЬ Заменить комбинированный выключатель (спиральный кабель). См. " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S08003672382014101700000)(ref-663191-S01159511242014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. обратитесь к Разделу " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКУ ВОЗДУХА ". Обнаружен ли датчик DTS? ДА: ПЕРЕЙТИ К 5. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S01159511242014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ Заменить модуль подушки безопасности водителя. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА ДЛЯ УПРАВЛЕНИЯ ТРАНСПОРТНЫМ СРЕДСТВОМ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ. Обнаружен ли сигнал DCC? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S14451962492014101700000)(ref-663191-S01159511242014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1051 B1056	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [масса-короткое замыкание]	Цепь модуля подушки безопасности водителя замкнута на массу (включая спиральный кабель)	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле подушки безопасности водителя Неисправность в спиральном кабеле Неисправность в блоке датчика диагностики подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S14056128562014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ПРОВЕРКА ЦЕПИ СПИРАЛЬНОГО КАБЕЛЯ Выключить выключатель зажигания. Отсоединить разъем жгута модуля подушки безопасности водителя и соединитель комбинированного кабеля (спиральный кабель).проверить целостность между разъемом жгута блока подушки безопасности водителя и соединителем кабельного жгута (спиральным кабелем).выключить модуль подушки безопасности Комбинированный переключатель (спиралевидный кабель) Разъем непрерывности Клеммный разъем Клемма M301 10 M32 28 Существует 11 30 xtag 2 12 29 30 Проверить неразрывность соединения разъема жгута подушки безопасности драйвера с землей. M300 M301 M300 (ref-663252-S08003672382014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. обратитесь к Разделу " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКУ ВОЗДУХА ". Обнаружен ли датчик DTS? ДА: ПЕРЕЙТИ К 5. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S21578958402014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ Заменить модуль подушки безопасности водителя. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА ДЛЯ УПРАВЛЕНИЯ ТРАНСПОРТНЫМ СРЕДСТВОМ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ. Обнаружен ли сигнал DCC? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S14451962492014101700000)(ref-663191-S21578958402014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1052 B1057	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [КОРОТКО]	Цепь модуля подушек безопасности водителя закорочена между собой (включая спиральный кабель)	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле подушки безопасности водителя Неисправность в спиральном кабеле Неисправность в блоке датчика диагностики подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S30446893702014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ПРОВЕРКА ЦЕПИ СПИРАЛЬНОГО КАБЕЛЯ-I Выключить выключатель зажигания. Отсоединить разъем жгута модуля подушки безопасности водителя и соединитель жгута комбинированного переключателя (спиральный кабель).проверить целостность между клеммами комбинированного выключателя (спирального кабеля).коммутационный переключатель (спиральным кабелем) Continuity разъём клемма External M301 10 M301 11 Не существует xtangx2 9 12 Результат проверки нормальный? ДА: ПЕРЕЙДИТЕ К 4. НЕТ: Заменить комбинированный выключатель (спиралевый кабель) см. в разделе " УСТАНОВКА. M300 (ref-663252-S08003672382014101700000)
ПРОВЕРИТЬ СПИРАЛЬНЫЙ КАБЕЛЬ ЦЕПЬ-II Проверить целостность цепи между клеммами комбинированного выключателя (спирального кабеля). Комбинированный выключатель (спиральный кабель) Непрерывность разъема Клемма M32 28 29 Не существует 30 Является ли результат проверки нормальным? ДА: ПЕРЕЙТИ К 5. НЕТ: Заменить комбинированный переключатель (спиралевидный кабель). См. " ДЕМОНТАЖ И МОНТАЖ ". (ref-663252-S08003672382014101700000)
ЗАМЕНИТЬ ДИАГНОСТИЧЕСКИЙ БЛОК ДАТЧИКА ПОДУШЕК БЕЗОПАСНОСТИ Заменить диагностический блок датчика подушки безопасности. Обратитесь к разделу " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCC? ДА: ПЕРЕЙТИ К 6. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S24524313512014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ Заменить модуль подушки безопасности водителя. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА ДЛЯ УПРАВЛЕНИЯ ТРАНСПОРТНЫМ СРЕДСТВОМ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ. Обнаружен ли сигнал DCC? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S14451962492014101700000)(ref-663191-S24524313512014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1058 B1059 B1060 B1061 B1062 B1063	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S41341232992014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S22175900302014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1065 B1070	ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [ОТКРЫТ]	Цепь модуля подушек безопасности для пассажиров разомкнута	Жгут или разъемы (Цепь модуля разомкнута.) Неисправность в модуле подушек безопасности для пассажиров Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S38971001262014101700000)

Предупреждение

Перед обслуживанием выключить выключатель зажигания, отсоединить отрицательный вывод аккумулятора и подождать не менее 3 минут. (Чтобы разрядить резервный конденсатор.) Никогда не использовать не указанный тестер или другое измерительное устройство.

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S20078141812014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШЕК БЕЗОПАСНОСТИ ДЛЯ ПАССАЖИРОВ Заменить модуль подушек безопасности для пассажиров. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ПАССАЖИРСКИМ ВОЗДУШНЫМ СУДНОМ? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S05367160872014101700000)(ref-663191-S20078141812014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1066 B1071	ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [Vb-короткое замыкание]	Цепь модуля подушек безопасности для пассажиров замкнута на цепь питания	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле подушек безопасности для пассажиров Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S24136492172014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S37081229532014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШЕК БЕЗОПАСНОСТИ ДЛЯ ПАССАЖИРОВ Заменить модуль подушек безопасности для пассажиров. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ПАССАЖИРСКИМ ВОЗДУШНЫМ СУДНОМ? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S05367160872014101700000)(ref-663191-S37081229532014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1067 B1072	ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [масса-короткое замыкание]	Цепь модуля подушек безопасности для пассажиров замкнута на массу	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле подушек безопасности для пассажиров Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S11051556202014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S34893142212014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШЕК БЕЗОПАСНОСТИ ДЛЯ ПАССАЖИРОВ Заменить модуль подушек безопасности для пассажиров. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ПАССАЖИРСКИМ ВОЗДУШНЫМ СУДНОМ? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S05367160872014101700000)(ref-663191-S34893142212014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1068 B1073	ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [КРАТКО]	Цепи модуля подушек безопасности для пассажиров замкнуты накоротко друг на друга	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле подушек безопасности для пассажиров Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S36680390862014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S17243398002014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШЕК БЕЗОПАСНОСТИ ДЛЯ ПАССАЖИРОВ Заменить модуль подушек безопасности для пассажиров. См. " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ ПАССАЖИРСКИМ ВОЗДУШНЫМ СУДНОМ? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S05367160872014101700000)(ref-663191-S17243398002014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1074 B1075 B1076 B1077 B1078 B1079	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S37484676662014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S04181328142014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1080 B1096	МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [КОРОТКО]	Цепь модуля подушек безопасности водителя закорочена между собой (включая спиральный кабель)	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле подушки безопасности водителя Неисправность в спиральном кабеле Неисправность в блоке датчика диагностики подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S25923246972014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ПРОВЕРКА ЦЕПИ СПИРАЛЬНОГО КАБЕЛЯ-I Выключить выключатель зажигания. Отсоединить разъем жгута модуля подушки безопасности водителя и соединитель жгута комбинированного переключателя (спиральный кабель).проверить целостность между клеммами комбинированного выключателя (спирального кабеля).коммутационный переключатель (спиральным кабелем) Continuity разъём клемма External M319 10 M319 11 Не существует xtangx2 9 12 Результат проверки нормальный? ДА: ПЕРЕЙДИТЕ К 4. НЕТ: Заменить комбинированный выключатель (спиралевый кабель) см. в разделе " УСТАНОВКА. M320 (ref-663252-S08003672382014101700000)
ПРОВЕРИТЬ СПИРАЛЬНЫЙ КАБЕЛЬ ЦЕПЬ-II Проверить целостность цепи между клеммами комбинированного выключателя (спирального кабеля). Комбинированный выключатель (спиральный кабель) Непрерывность разъема Клемма M35 28 29 Не существует 30 Является ли результат проверки нормальным? ДА: ПЕРЕЙТИ К 5. НЕТ: Заменить комбинированный переключатель (спиралевидный кабель). См. " ДЕМОНТАЖ И МОНТАЖ ". (ref-663252-S08003672382014101700000)
ЗАМЕНИТЬ ДИАГНОСТИЧЕСКИЙ БЛОК ДАТЧИКА ПОДУШЕК БЕЗОПАСНОСТИ Заменить диагностический блок датчика подушки безопасности. Обратитесь к разделу " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCC? ДА: ПЕРЕЙТИ К 6. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S23501379772014101700000)
ЗАМЕНИТЬ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ Заменить модуль подушки безопасности водителя. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА ДЛЯ УПРАВЛЕНИЯ ТРАНСПОРТНЫМ СРЕДСТВОМ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ. Обнаружен ли сигнал DCC? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S14451962492014101700000)(ref-663191-S23501379772014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1081	PRE-TEN передний Rh [ОТКРЫТ]	Цепь устройства предварительного натяжения ремня безопасности Rh разомкнута	Жгут или разъемы (Цепь предварительного натяжения разомкнута.) Неисправность в устройстве предварительного натяжения ремня безопасности Rh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S30871400332014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Заменить устройство предварительного натяжения ремня безопасности Rh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S06787491292014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S06787491292014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1082	PRE-TEN передний Rh (УПР. ПЕРЕДНЯЯ ПРАВАЯ) [Vb-короткое замыкание]	Цепь устройства предварительного натяжения ремня безопасности Rh замкнута на цепь питания	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения ремня безопасности Rh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S38744932342014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Заменить устройство предварительного натяжения ремня безопасности Rh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S21515669732014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S21515669732014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1083	PRE-TEN передний Rh (ПЕРЕДНЯЯ ПРАВАЯ) [масса-короткое замыкание (ЗЕМЛЯ-КОРОТКАЯ)]	Цепь устройства предварительного натяжения ремня безопасности Rh замкнута на массу	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения ремня безопасности Rh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S36514775162014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Заменить устройство предварительного натяжения ремня безопасности Rh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S18537080532014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S18537080532014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1084	PRE-TEN передний Rh (ПОДГОЛОВНИК ПРАВ.) [КОРОТКО]	Цепи Rh устройства предварительного натяжения ремней безопасности замкнуты накоротко друг на друга	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения ремня безопасности Rh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S09104750022014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Заменить устройство предварительного натяжения ремня безопасности Rh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S07615591152014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S07615591152014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1086	PRE-TEN передний Lh [РАЗОМКНУТЫЙ]	Цепь устройства предварительного натяжения ремня безопасности разомкнута	Жгут или соединители (Цепь предварительного натяжения разомкнута.) Неисправность в устройстве предварительного натяжения ремня безопасности Lh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S40905468262014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Заменить устройство предварительного натяжения ремня безопасности Lh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S34147789542014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S34147789542014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1087	PRE-TEN передний Lh [Vb-короткое замыкание] (ПЕРЕДНЯЯ ЧАСТЬ ЛЕВ.	Цепь устройства предварительного натяжения ремня безопасности Lh замкнута на цепь питания	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения ремня безопасности Lh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S33399855282014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Заменить устройство предварительного натяжения ремня безопасности Lh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S22982236542014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S22982236542014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1088	PRE-TEN передний Lh [масса-короткое замыкание] (ПОДГОЛОВНИК ЛЕВ.	Цепь устройства предварительного натяжения ремня безопасности Lh замкнута на массу	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения ремня безопасности Lh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S32639364012014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Заменить устройство предварительного натяжения ремня безопасности Lh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S26047491222014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S26047491222014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1089	PRE-TEN передний Lh (ПРЕД-ДЕСЯТЬ ПЕРЕДНЯЯ ЛЕВ.) [КОРОТКО]	Цепи устройства предварительного натяжения ремня безопасности Lh закорочены друг с другом	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения ремня безопасности Lh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S01113239422014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Заменить устройство предварительного натяжения ремня безопасности Lh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S00621315092014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S00621315092014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1090 B1091 B1092 B1093 B0194 B1095	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S15203547462014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S40842955932014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1106 B1107 B1108 B1109 B1110 B1111	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S38238530042014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S22268730012014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1113 B1114	SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [UNIT FAIL] (ОТКАЗ БЛОКА)	Спутниковый датчик Rh неисправен	Жгут или разъемы Неисправность в спутниковом датчике Rh Неисправность в блоке датчиков диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S16491492372014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик Rh. Обратитесь к разделу " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S29207410752014101700000)(ref-663191-S16022315552014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S16022315552014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1115	SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [COMM FAIL (ОТКАЗ КОМ)]	Спутниковый датчик Rh неисправен или не соответствует спецификации	Жгут или разъемы Неисправность в спутниковом датчике Rh Неисправность в блоке датчиков диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S10183024112014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик Rh. Обратитесь к разделу " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S29207410752014101700000)(ref-663191-S25628815822014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S25628815822014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1116	SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [UNMATCH]	Спутниковый датчик Rh не соответствует спецификации	Блок датчика диагностики или спутниковый датчик Rh отличается от указанной детали

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S28559909852014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик Rh. Обратитесь к разделу " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S29207410752014101700000)(ref-663191-S40396441352014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S40396441352014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1118 B1119	SATELLITE SENS Lh (СПУТНИКОВЫЕ ДАТЧИКИ ЛЕВ) [UNIT FAIL] (ОТКАЗ БЛОКА)	Спутниковый датчик Lh неисправен	Жгут или соединители Неисправность в сателлитном датчике лев Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S20356171582014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик лев. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКАЯ СХЕМА DCC ", обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S29207410752014101700000)(ref-663191-S31383203162014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S31383203162014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1120	SATELLITE SENS Lh (СПУТНИКОВЫЙ ДАТЧИК ЛЕВ) [COMM FAIL (ОТКАЗ СВЯЗИ)]	Спутниковый датчик Lh неисправен или не соответствует спецификации	Жгут или соединители Неисправность в сателлитном датчике лев Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S28267595402014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик Lh. Обратитесь к разделу " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S29207410752014101700000)(ref-663191-S04783720462014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S04783720462014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1121	SATELLITE SENS Lh (СПУТНИКОВЫЙ ДАТЧИК ЛЕВ) [UNMATCH]	Спутниковый датчик Lh не соответствует спецификации	Блок датчика диагностики или спутниковый датчик Rh отличается от указанной детали

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S38056307572014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик Lh. Обратитесь к разделу " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S29207410752014101700000)(ref-663191-S41019140752014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S41019140752014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1122 B1123 B1124 B1125 B1126 B1127	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S10359572942014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S40144436682014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1129	БОКОВОЙ МОДУЛЬ ПРАВ. [ОТКРЫТ]	Цепь правого модуля боковой подушки безопасности разомкнута	Жгут или разъемы (Цепь модуля разомкнута.) Неисправность в модуле боковых подушек безопасности Rh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (Подушка безопасности) при помощи кнопки CONSULT. Without CONSULT Включение выключателя зажигания. Проверить состояние сигнальной лампы воздушной подушки. " ON BOARD DIAGNOSAGE FUNCCTION: ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправность. неисправная деталь? ДА: Обратитесь: СМ. (ref-663191-S22984824102014101700000)(ref-663191-S24925395322014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S15473059042014101700000)
ЗАМЕНИТЬ МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ Заменить модуль правой боковой подушки безопасности. Обратитесь к разделу " " СПИНКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DTP? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663243-S26482000562014101700000)(ref-663191-S15473059042014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1130	БОКОВОЙ МОДУЛЬ ПРАВ. [Vb-короткое замыкание]	Цепь правого модуля боковой подушки безопасности замкнута на цепь питания	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле боковых воздушных мешков Rh Неисправность в блоке датчика диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S12189857292014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S38928682792014101700000)
ЗАМЕНИТЬ МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ Заменить модуль правой боковой подушки безопасности. См. раздел " " СПИНКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663243-S26482000562014101700000)(ref-663191-S38928682792014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1131	БОРТ МОДУЛЯ ПРАВ. [масса-короткое замыкание]	Цепь правого модуля боковых подушек безопасности замкнута на массу	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле боковых воздушных мешков Rh Неисправность в блоке датчика диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S09688834732014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S02310372572014101700000)
ЗАМЕНИТЬ МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ Заменить модуль правой боковой подушки безопасности. Обратитесь к разделу " " СПИНКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DTP? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663243-S26482000562014101700000)(ref-663191-S02310372572014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1132	Сторона модуль Rh (ПРАВЫЙ БОКОВОЙ МОДУЛЬ) [КОРОТКО]	Цепи правого модуля боковых подушек безопасности замкнуты накоротко друг на друга	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле боковых воздушных мешков Rh Неисправность в блоке датчика диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S37108143592014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S38510494022014101700000)
ЗАМЕНИТЬ МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ Заменить модуль правой боковой подушки безопасности. Обратитесь к разделу " " СПИНКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DTP? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663243-S26482000562014101700000)(ref-663191-S38510494022014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1134	БОКОВОЙ МОДУЛЬ ЛЕВ [ОТКР.]	Цепь левого модуля боковой подушки безопасности разомкнута	Жгут или разъемы (Цепь модуля разомкнута.) Неисправность в модуле боковых подушек безопасности Lh Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S29812936482014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S14503743422014101700000)
ЗАМЕНИТЬ МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ Заменить модуль боковой подушки безопасности Lh. Обратитесь к разделу " " СПИНКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА СИСТЕМЫ КОНТРОЛЯ СОСТОЯНИЯ ПО ДАТЧИКАМ ВРЕМЕНИ (DTS LOGIC) " ".обнаружен ли датчик? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663243-S26482000562014101700000)(ref-663191-S14503743422014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1135	БОКОВОЙ МОДУЛЬ ЛЕВ. [Vb-короткое замыкание]	Цепь левого модуля боковой подушки безопасности замкнута на цепь питания	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле боковых подушек безопасности Lh Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S37974624162014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S10109522092014101700000)
ЗАМЕНИТЬ МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ Заменить модуль боковой подушки безопасности Lh. Обратитесь к разделу " " СПИНКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА СИСТЕМЫ КОНТРОЛЯ СОСТОЯНИЯ ПО ДАТЧИКАМ ВРЕМЕНИ (DTS LOGIC) " ".обнаружен ли датчик? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663243-S26482000562014101700000)(ref-663191-S10109522092014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1136	БОКОВОЙ МОДУЛЬ ЛЕВ. [масса-короткое замыкание]	Цепь левого модуля боковой подушки безопасности закорочена на массу	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле боковых подушек безопасности Lh Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S22055488052014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S08330789222014101700000)
ЗАМЕНИТЬ МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ Заменить модуль боковой подушки безопасности Lh. Обратитесь к разделу " " СПИНКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА СИСТЕМЫ КОНТРОЛЯ СОСТОЯНИЯ ПО ДАТЧИКАМ ВРЕМЕНИ (DTS LOGIC) " ".обнаружен ли датчик? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663243-S26482000562014101700000)(ref-663191-S08330789222014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1137	БОКОВОЙ МОДУЛЬ ЛЕВ. [ВКЛ.]	Цепи левого модуля боковых подушек безопасности закорочены между собой	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле боковых подушек безопасности Lh Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S11875978252014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S06822230892014101700000)
ЗАМЕНИТЬ МОДУЛЬ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ Заменить модуль боковой подушки безопасности Lh. Обратитесь к разделу " " СПИНКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА СИСТЕМЫ КОНТРОЛЯ СОСТОЯНИЯ ПО ДАТЧИКАМ ВРЕМЕНИ (DTS LOGIC) " ".обнаружен ли датчик? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663243-S26482000562014101700000)(ref-663191-S06822230892014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1138 B1139 B1140 B1141 B1142 B1143	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S18156171712014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S21298786842014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1144	Прибор управления	Блок датчика диагностики подушек безопасности неисправен или не соответствует спецификации	Неисправность в блоке датчиков диагностики подушек безопасности Конфигурация в блоке датчиков диагностики подушек безопасности не соответствует спецификации транспортных средств

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S11896829352014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S36988453692014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1145	МОДУЛЬ ЗАВЕСЫ ПРАВ. [ОТКРЫТ]	Цепь правого модуля подушки безопасности завесы разомкнута	Жгут или разъемы (Цепь модуля разомкнута.) Неисправность в модуле боковой завесы подушки безопасности Rh Неисправность в блоке датчика диагностики подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S06544041482014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S28136616662014101700000)
ЗАМЕНИТЬ МОДУЛЬ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ Заменить правый модуль надувной подушки безопасности. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S09870546632014101700000)(ref-663191-S28136616662014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1146	МОДУЛЬ ЗАВЕСЫ ПРАВ. [Vb-короткое замыкание]	Цепь правого модуля подушки безопасности завесы замкнута на цепь питания	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле надувной подушки безопасности Rh Неисправность в блоке датчика диагностики надувной подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S38325293992014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S38254897962014101700000)
ЗАМЕНИТЬ МОДУЛЬ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ Заменить правый модуль надувной подушки безопасности. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S09870546632014101700000)(ref-663191-S38254897962014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1147	МОДУЛЬ ЗАВЕСЫ ПРАВ. [масса-короткое замыкание]	Цепь правого модуля надувной подушки безопасности закорочена на массу	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле надувной подушки безопасности Rh Неисправность в блоке датчика диагностики надувной подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S00415752932014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S09463023232014101700000)
ЗАМЕНИТЬ МОДУЛЬ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ Заменить правый модуль надувной подушки безопасности. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S09870546632014101700000)(ref-663191-S09463023232014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1148	CURTAIN модуль Rh [короткое замыкание] (ПРАВЫЙ МОДУЛЬ ШТОРКИ)	Цепи правого модуля надувной подушки безопасности закорочены между собой	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле надувной подушки безопасности Rh Неисправность в блоке датчика диагностики надувной подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S40457633992014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S09648616282014101700000)
ЗАМЕНИТЬ МОДУЛЬ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ Заменить правый модуль надувной подушки безопасности. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S09870546632014101700000)(ref-663191-S09648616282014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1150	МОДУЛЬ ЗАВЕСЫ ЛЕВ [ОТКР]	Цепь левого модуля подушки безопасности завесы разомкнута	Жгут или соединители (Цепь модуля разомкнута.) Неисправность в модуле шторой пневмоподушки лев Неисправность в блоке датчиков диагностики пневмоподушки

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S32634889152014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S31908092202014101700000)
ЗАМЕНИТЬ МОДУЛЬ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ Заменить модуль надувной подушки безопасности Lh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S09870546632014101700000)(ref-663191-S31908092202014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1151	МОДУЛЬ ЗАВЕСЫ ЛЕВ. [Vb-короткое замыкание]	Цепь Lh модуля подушки безопасности завесы замкнута на цепь питания	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле надувной подушки безопасности Lh Неисправность в блоке датчиков диагностики надувной подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S20757753282014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S33760724432014101700000)
ЗАМЕНИТЬ МОДУЛЬ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ Заменить модуль надувной подушки безопасности Lh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S09870546632014101700000)(ref-663191-S33760724432014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1152	МОДУЛЬ ЗАВЕСЫ ЛЕВ [масса-короткое замыкание]	Цепь левого модуля подушки безопасности завесы замкнута на массу	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле надувной подушки безопасности Lh Неисправность в блоке датчиков диагностики надувной подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S13730381882014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S32945420272014101700000)
ЗАМЕНИТЬ МОДУЛЬ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ Заменить модуль надувной подушки безопасности Lh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S09870546632014101700000)(ref-663191-S32945420272014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1153	МОДУЛЬ ЗАВЕСЫ ЛЕВ [ВКЛ.]	Цепи левого модуля подушки безопасности шторы замкнуты накоротко между собой	Жгут или разъемы (Цепь модуля закорочена.) Неисправность в модуле надувной подушки безопасности Lh Неисправность в блоке датчиков диагностики надувной подушки безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S04138679622014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ ДЛЯ КОНТРОЛЯ ПО ДАТЧИКАМ DCC ". Обнаружен ли датчик DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ПРОВЕРКИ (ref-663252-S02541861182014101700000)(ref-663191-S20763899542014101700000)
ЗАМЕНИТЬ МОДУЛЬ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ Заменить модуль надувной подушки безопасности Lh. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S09870546632014101700000)(ref-663191-S20763899542014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1154 B1155 B1156 B1157 B1158 B1159	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена неисправность. Обнаружен неисправный компонент? Да: Обратиться к процедуре " Для ПРОЦЕДУРЫ: ДИАГНОСТИКА: " ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S30590461982014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S29246260072014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1170 B1171 B1172 B1173 B1174 B1175	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S26220407772014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S00038290222014101700000)

Логическая схема расшифровки кода ошибки

Номер расшифровка кода ошибки	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможная причина
B1182	PRE-TEN2 передний Lh [ОТКР.]	Цепь левого преднатяжителя внахлестку разомкнута	Жгут или разъемы (Цепь предварительного натяжения разомкнута.) Неисправность в устройстве предварительного натяжения Lh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT. Without CONSULT (БЕЗ КОНСУЛЬТАЦИИ) Включить переключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: система SRНЕ входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная деталь? ДА: Обратитесь: см. в разделе " ПРОЦЕДУРА ДИАГНОСТИКА НЕТ (ref-663191-S06459135652014101700000)

Предупреждение

Перед обслуживанием выключить выключатель зажигания, отсоединить минусовую клемму аккумулятора и подождать не менее 3 минут. (Чтобы разрядить резервный конденсатор.) Никогда не использовать неустановленный тестер или другое измерительное устройство.

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить LAP PRE-TENSIONER LEH Заменить притертое устройство предварительного натяжения Lh. См. раздел " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ЗАКОНЧЕН (ref-663252-S37172057262014101700000)(ref-663191-S04451479512014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S04451479512014101700000)

Номер расшифровка кода ошибки	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможная причина
B1183	PRE-TEN2 передний Lh (ПРЕ-ХТАГХ0 ПЕРЕДНЯЯ ЛЕВ) [Vb-короткое замыкание]	Цепь левого устройства предварительного натяжения внахлестку замкнута на некоторую цепь питания	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения Lh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT. Without CONSULT (БЕЗ КОНСУЛЬТАЦИИ) Включить переключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: система SRНЕ входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная деталь? ДА: Обратитесь: см. в разделе " ПРОЦЕДУРА ДИАГНОСТИКА НЕТ (ref-663191-S14622548862014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить LAP PRE-TENSIONER LEH (ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ ЛЕВОГО) Замена устройства предварительного натяжения левого ремня безопасности. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S09089215502014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S09089215502014101700000)

Номер расшифровка кода ошибки	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможная причина
B1184	PRE-TEN2 передний Lh [масса-короткое замыкание] (АЭРОДР.	Цепь левого устройства предварительного натяжения внахлестку замкнута на массу	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения Lh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT. Without CONSULT (БЕЗ КОНСУЛЬТАЦИИ) Включить переключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: система SRНЕ входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная деталь? ДА: Обратитесь: см. в разделе " ПРОЦЕДУРА ДИАГНОСТИКА НЕТ (ref-663191-S26396339892014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить LAP PRE-TENSIONER LEH (ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ ЛЕВОГО) Замена устройства предварительного натяжения левого ремня безопасности. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S16123287322014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S16123287322014101700000)

Номер расшифровка кода ошибки	Имя диагностики неисправности	Условия обнаружения кода неисправности	Возможная причина
B1185	PRE-TEN2 передний Lh (ПРЕ-ХТАГХ0 ПЕРЕДНЯЯ ЛЕВАЯ) [короткое замыкание]	Цепь левого натяжного устройства притира замкнута накоротко друг на друга	Жгут или разъемы (Цепь предварительного натяжения закорочена.) Неисправность в устройстве предварительного натяжения Lh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT. Without CONSULT (БЕЗ КОНСУЛЬТАЦИИ) Включить переключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: система SRНЕ входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная деталь? ДА: Обратитесь: см. в разделе " ПРОЦЕДУРА ДИАГНОСТИКА НЕТ (ref-663191-S42353479002014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить LAP PRE-TENSIONER LEH (ЗАМЕНИТЬ УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ ЛЕВОГО) Замена устройства предварительного натяжения левого ремня безопасности. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. Раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DTS? ДА: ПЕРЕЙТИ К 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S37172057262014101700000)(ref-663191-S37808434592014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S37808434592014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1186 B1187 B1188 B1189 B1190 B1191	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S42083212622014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S10461761382014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1202 B1203 B1204 B1205 B1206 B1207	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S02332618152014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S08703269832014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1209	ОБНАРУЖЕНИЕ ЛОБОВЫХ СТОЛКНОВЕНИЙ	Устройство предварительного натяжения ремня безопасности, подушка безопасности со стороны водителя и подушка безопасности пассажира развернуты

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S06059581642014101700000)

Предупреждение

ВЫПОЛНИТЬ ДИАГНОСТИКУ СТОЛКНОВЕНИЙ Выполнить диагностику столкновения. Обратитесь к разделу " " ДЛЯ ЛОБОВОГО СТОЛКНОВЕНИЯ: КОГДА SRS АКТИВИРУЕТСЯ ПРИ СТОЛКНОВЕНИИ " " или " " НА ФРОНТАЛЬНОЕ СТОЛКНОВЕНИЕ: ЕСЛИ srs НЕ АКТИВИРОВАН В СТОЛКНОВЕНИИ. " ".: ПЕРЕЙТИ КО 2. (ref-663252-S38397535422014101700000)(ref-663252-S08370347202014101700000)
FINAL проверка Выполнить самодиагностику " система впрыска вторичного воздуха BAG ". Результат проверки нормальный? ДА: ОСМОТР КОНЕЦ НЕТ: Выполнить диагностику применимого расшифровка кода ошибки. См. " " ИНДЕКС DTP " ". (ref-663191-S26167273992014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1210	ОБНАРУЖЕНИЕ БОКОВОГО СТОЛКНОВЕНИЯ	Развернуты боковая подушка безопасности и навесная подушка безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S29336352222014101700000)

Предупреждение

ВЫПОЛНИТЬ ДИАГНОСТИКУ СТОЛКНОВЕНИЙ Выполнить диагностику столкновения. Обратитесь к разделу " " ДЛЯ БОКОВОГО И ОПРОКИДЫВАЮЩЕГОСЯ СТОЛКНОВЕНИЯ: КОГДА SRS АКТИВИРУЕТСЯ ПРИ СТОЛКНОВЕНИИ " " или " " ПРИ Боковом и опрокидывающемся столкновении: Когда SRS. не активирована при столкновении " ".: ПЕРЕЙТИ К 2. (ref-663252-S38869639922014101700000)(ref-663252-S38870909442014101700000)
FINAL проверка Выполнить самодиагностику " система впрыска вторичного воздуха BAG ". Результат проверки нормальный? ДА: ОСМОТР КОНЕЦ НЕТ: Выполнить диагностику применимого расшифровка кода ошибки. См. " " ИНДЕКС DTP " ". (ref-663191-S26167273992014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1212 B1213 B1214	RH1 SAT-SENS	Спутниковый датчик Rh неисправен	Жгут или разъемы Неисправность в спутниковом датчике Rh Неисправность в блоке датчиков диагностики воздушных мешков

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S36179890712014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик Rh. Обратитесь к разделу " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S29207410752014101700000)(ref-663191-S40513973402014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S40513973402014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1215 B1216 B1217	LH1 SAT-SENS	Спутниковый датчик Lh неисправен	Жгут или соединители Неисправность в сателлитном датчике лев Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S09117864022014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик лев. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКАЯ СХЕМА DCC ", обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ОСМОТР ОКОНЧЕН (ref-663252-S29207410752014101700000)(ref-663191-S05994692692014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S05994692692014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1218 B1219 B1220 B1221 B1222 B1223	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S25841111782014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S26323246172014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1234 B1235 B1236 B1237 B1238 B1239	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S08762061812014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S10127730532014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1250 B1251 B1252 B1253 B1254 B1255	Прибор управления	Блок датчиков диагностики подушек безопасности неисправен	Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S08762061812014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S10127730532014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1336 B1337	Fr-правый дверь SATEL SENS [НЕИСПРАВНОСТЬ ДАТЧИКА]	Спутниковый датчик передней двери Rh неисправен	Жгут или разъемы Неисправность в передней двери спутниковый датчик Rh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S02541252312014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ СПУТНИКОВЫЙ ДАТЧИК ПЕРЕДНЕЙ ДВЕРИ Заменить спутниковый датчик правой передней двери. Обратитесь к разделу " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИКА DCC ". Обнаружен ли сигнал DCS? ДА: ПЕРЕЙТИ К ПУНКТУ 4. НЕТ: ПРОВЕРКА ЗАВЕРШЕНА (ref-663252-S29207410752014101700000)(ref-663191-S10718673872014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S10718673872014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1338 B1340 B1341 B1342	Fr-правый дверь SATEL SENS [НЕИСПРАВЕН КОМ.]	Спутниковый датчик передней двери Rh неисправен	Жгут или разъемы Неисправность в передней двери спутниковый датчик Rh Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S25759385752014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ СПУТНИКОВЫЙ ДАТЧИК ПЕРЕДНЕЙ ДВЕРИ Заменить спутниковый датчик правой передней двери. Обратитесь к разделу " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИКА DCC ". Обнаружен ли сигнал DCS? ДА: ПЕРЕЙТИ К ПУНКТУ 4. НЕТ: ПРОВЕРКА ЗАВЕРШЕНА (ref-663252-S29207410752014101700000)(ref-663191-S05367228812014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S05367228812014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1339	Fr-правый дверь SATEL SENS [НЕПРАВИЛЬНАЯ УСТАНОВКА]	Спутниковый датчик передней двери Rh не соответствует спецификации	Диагностический блок датчика или сателлитный датчик передней двери Rh отличается от указанной детали

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S01730735152014101700000)

Предупреждение

ЗАМЕНИТЬ СПУТНИКОВЫЙ ДАТЧИК ПЕРЕДНЕЙ ДВЕРИ Заменить сателлитный датчик правой передней двери. Обратитесь к разделу " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К ПУНКТУ 2. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S29207410752014101700000)(ref-663191-S27605111302014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S27605111302014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1343 B1344	Fr-левый дверь SATEL SENS [НЕИСПРАВНОСТЬ ДАТЧИКА]	Спутниковый датчик передней двери Lh неисправен	Жгут или соединители Неисправность в передней двери спутниковый датчик лев Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S05652150912014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ СПУТНИКОВЫЙ ДАТЧИК ПЕРЕДНЕЙ ДВЕРИ Заменить спутниковый датчик левой передней двери. Обратитесь к разделу " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DCC ", обнаружен ли сигнал DCS? ДА: ПЕРЕЙТИ К ПУНКТУ 4. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S29207410752014101700000)(ref-663191-S04654724272014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S04654724272014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1345 B1347 B1348 B1349	Fr-левый дверь SATEL SENS [Неисправность COMM] (Рв-ЛЕВ.	Спутниковый датчик передней двери Lh неисправен	Жгут или соединители Неисправность в передней двери спутниковый датчик лев Неисправность в блоке датчика диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S08085136032014101700000)

Предупреждение

Проверить жгут разъём Проверить разъем жгута. Результат контроля нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Заменить разъем жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат осмотра нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить жгут проводов.
Заменить SATELLITE датчик Заменить спутниковый датчик передней двери Lh. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКИЙ ЭЛЕМЕНТ DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 4. НЕТ: ПРОВЕРКА ОКОНЧЕНА (ref-663252-S29207410752014101700000)(ref-663191-S12718419992014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S12718419992014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1346	Fr-левый дверь SATEL SENS [MIS-установка] (Рв-ЛЕВЫЙ ДВЕРНОЙ САТЕЛЛИТ)	Спутниковый датчик передней двери Lh не соответствует спецификации	Блок датчиков диагностики или сателлитный датчик передней двери ЛЕВ отличается от указанной детали

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S00814589682014101700000)

Предупреждение

ЗАМЕНИТЬ СПУТНИКОВЫЙ ДАТЧИК ПЕРЕДНЕЙ ДВЕРИ Заменить спутниковый датчик левой передней двери. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Выполнить процедуру подтверждения расшифровка кода ошибки. Обратитесь к разделу " " ЛОГИЧЕСКАЯ СХЕМА DCC ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ КО 2. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S29207410752014101700000)(ref-663191-S12939298112014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S12939298112014101700000)

DTC	Отображение содержимого CONSULT	Условия обнаружения кода неисправности	Возможная причина
B1350	ДАТЧИК САТЕЛЯ ДВЕРИ Fr	Спутниковый датчик передней двери неисправен или не соответствует указанной спецификации	Неисправность в датчике сателлита передней двери Lh / Rh Неисправность в блоке датчиков диагностики подушек безопасности

ПРОВЕРИТЬ РЕЗУЛЬТАТ САМОДИАГНОСТИКИ С КОНСУЛЬТАЦИЕЙ Включить выключатель зажигания. Выполнить режим " Self Diagnostic Result " (Самодиагностика) " система впрыска вторичного воздуха BAG " (ПОДУШКИ БЕЗОПАСНОСТИ), используя кнопку CONSULT (КОНСУЛЬТАЦИЯ). Без консультации Включить выключатель зажигания. Проверить состояние сигнальной лампы воздушной подушки. Обратитесь к разделу " ФУНКЦИЯ ДИАГНОСТИКИ НА БОРТУ ". ПРИМЕЧАНИЕ: SRS не входит в диагностический режим, если в пользовательском режиме не обнаружена какая-либо неисправная часть? Да: ОБРАТИТЬСЯ к ПРОЦЕДУРЕ К ДИАГНОСТИКЕ: НЕТ: ДИАГНОСТИКА. (ref-663191-S22984824102014101700000)(ref-663191-S08085136032014101700000)

Предупреждение

ЗАМЕНИТЬ ОБА СПУТНИКОВОГО ДАТЧИКА ПЕРЕДНЕЙ ДВЕРИ Заменить оба спутниковых датчика передней двери. Обратитесь к разделу " " ДЕМОНТАЖ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS. Обнаружен ли датчик DCC? ДА: ПЕРЕЙТИ К ПУНКТУ 2. НЕТ: ПРОВЕРКА ОКОНЧЕНА (ref-663252-S29207410752014101700000)(ref-663191-S12718419992014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Выполнить процедуру подтверждения расшифровка кода ошибки. См. раздел " " ЛОГИЧЕСКАЯ СХЕМА DTS ". Обнаружен ли DCS? ДА: ПЕРЕЙТИ К 1. НЕТ: КОНЕЦ ОСМОТРА (ref-663252-S02541861182014101700000)(ref-663191-S12718419992014101700000)

ПРОВЕРИТЬ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ И УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ Проверить развертывание модуля подушки безопасности и устройства предварительного натяжения ремня безопасности. Модуль подушки безопасности развернут? ДА: Заменить неисправные детали. НЕТ: ПЕРЕЙТИ К 2.
Проверить система впрыска вторичного воздуха BAG предохранитель проверить 10 A предохранитель [№ 2, located in предохранитель block (J / B)]. Is the проверка result normal? YES: GO TO 3. NO: заменить the предохранитель.
ПРОВЕРИТЬ РАЗЪЕМ ЖГУТА Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить жгут проводов снаружи. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Заменить жгут проводов.
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Проверить работу сигнальной лампы подушки безопасности. Результат осмотра нормальный? ДА: НЕТ ОКОНЧАНИЯ ОСМОТРА: ПЕРЕХОДИТЕ К 6. (ref-663252-S02541861182014101700000)
ЗАМЕНИТЬ КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР Заменить комбинированный измерительный прибор. Обратитесь к разделу " " СНЯТИЕ И УСТАНОВКА " ". Проверить работу сигнальной лампы воздушного мешка. Результат проверки в норме? ДА: КОНЕЦ ПРОВЕРКИ НЕТ: ПЕРЕЙТИ К 1. (ref-663227-S36035095352014101700000)

Проверить COMBINATION METER Питание SUPPLY и масса цепь Проверить питание блока комбинированного измерительного прибора и цепь массы. Обратитесь к разделу " " КОМБИНИРОВАННЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР: ПРОЦЕДУРА ДИАГНОСТИКИ " ". Результат проверки в норме? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или заменить неисправные детали. (ref-663227-S04035949762014101700000)
Проверить жгут разъём Проверить разъем жгута, результат контроля нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Заменить разъемы жгута.
ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ Проверить внешний жгут проводов. Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Заменить жгут проводов.
Проверить система впрыска вторичного воздуха BAG DIAGNOSTICS датчик UNIT Отсоединить разъем блока датчиков диагностики подушек безопасности и включить выключатель зажигания. Загорится ли сигнальная лампа подушки безопасности? ДА: Заменить блок датчиков диагностики подушки безопасности. Обратитесь к разделу " СНЯТИЕ И УСТАНОВКА ". НЕТ: Заменить комбинированный измерительный прибор. См. раздел " " Снятие и установка " ". (ref-663252-S02541861182014101700000)(ref-663227-S36035095352014101700000)

ПРОВЕРКА БАТАРЕИ Проверить батарею. Обратитесь к разделу " КАК ОБРАЩАТЬСЯ С БАТАРЕЕЙ ". Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтируйте или заменить неисправные детали. (ref-663190-S25269456582014101700000)
ЗАМЕНИТЬ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ КЛАССИФИКАЦИИ ПАССАЖИРОВ Заменить блок управления системой классификации пассажиров. Обратитесь к разделу " " ПОДУШКА СИДЕНЬЯ: РАЗБОРКА И СБОРКА " ". Проверить работу предупреждающей лампы подушки безопасности. Результат проверки в норме? ДА: КОНЕЦ ОСМОТРА НЕТ: ПЕРЕЙТИ К 3. (ref-663243-S08030522612014101700000)
ЗАМЕНИТЬ БЛОК ДАТЧИКА ДИАГНОСТИКИ ПОДУШЕК БЕЗОПАСНОСТИ Заменить блок датчика диагностики подушек безопасности. См. раздел " " ДЕМОНТАЖ И МОНТАЖ " ". Проверить работу сигнальной лампы подушки безопасности. Результат проверки в норме? ДА: НЕТ ОКОНЧАНИЯ ПРОВЕРКИ: ПЕРЕЙТИ К 1. (ref-663252-S02541861182014101700000)

Система управления подушкой безопасности SRS (кроме гибридной): Диагностика Infiniti Q70 I рестайлинг

Диагностический индекс кодов неисправностей

Схема №40

Функции блока датчиков диагностики воздушных мешков

Функция диагностики

Бортовая диагностика

Процедура изменений режима диагностики

Режим диагностики

Как стереть результат самодиагностики

Схема №41

Схема №42

Схема №43

Схема №44

Схема №45

Схема №46

Схема №47

Схема №48

Схема №49

Схема №50

Схема №51

Схема №52

Логика обнаружения расшифровки кода ошибки

Процедура диагностики

Процедура подтверждения расшифровки кода ошибки

Логическая схема расшифровки кода ошибки

Другие статьи — Система управления подушкой безопасности SRS (кроме гибридной)

Войти / Регистрация

Введите код

Вы успешно вошли на сайт!
