Диагностический индекс кодов неисправностей
| DTC | Описание |
|---|---|
| расшифровка кода ошибки U1000 | ЦЕПЬ CAN COMM |
| расшифровка кода ошибки B2451 | ЦИРКУЛЯЦИОННЫЙ КЛАПАН ПРАВОГО ДВИГАТЕЛЯ Аб |
| расшифровка кода ошибки B2452 | ЦИРКУЛЯЦИЯ ЛЕВОГО ДВИГАТЕЛЯ Аб |
| расшифровка кода ошибки B2453 | ХОД BR SEN CIRC |
| расшифровка кода ошибки B2454 | ЦИРКУЛЯЦИЯ КОМПРЕССОРА ПЛАСТОВОЙ ВОДЫ ДВИГАТЕЛЯ |
| расшифровка кода ошибки B2455 | PSB C / U INT цепь |
Диагностический индекс кодов неисправностей
Схема №29
Функция диагностики
Когда блок управления ремнем безопасности до столкновения обнаруживает неисправность, сигнальная лампа ремня безопасности мигает или включается и предупреждает пользователя о неисправности.
Логика обнаружения расшифровки кода ошибки
| DTC | Описание дисплея CONSULT | Условие обнаружения расшифровка кода ошибки | Возможная причина |
|---|---|---|---|
| U1000 | ЦЕПЬ CAN COMM | Когда блок управления ремнем безопасности до столкновения не может передавать сигнал связи CAN непрерывно в течение 2 секунд или более. | Коммуникационная система CAN |
Процедура диагностики
- ВЫПОЛНИТЕ САМОДИАГНОСТИКУ Включите выключатель зажигания и подождите 2 секунды или более. Проверьте " Результат самодиагностики ". Отображается ли расшифровка кода ошибки " U1000 "? ДА: См. " " БЛОК-СХЕМУ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ " ". НЕТ: См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". (ref-659733-S03937612702014100100000)(ref-659729-S24634156102014100100000)
| Номер расшифровка кода ошибки | Пункт самодиагностики | Условие обнаружения расшифровка кода ошибки | Возможные причины |
|---|---|---|---|
| B2451 | Система двигателя ремня безопасности Rh | Цепь двигателя ремня безопасности (Rh) разомкнута или замкнута | Обрыв цепи, короткое замыкание на батарею и короткое замыкание на массу в жгуте двигателя ремня безопасности (Rh) |
Процедура подтверждения расшифровки кода ошибки
- САМОДИАГНОСТИКА С ПРАВОСТОРОННИМ ДВИГАТЕЛЕМ РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕД АВАРИЕЙ Включите выключатель зажигания. Проверьте " Результат самодиагностики " с помощью CONSULT. Обнаружен ли расшифровка кода ошибки? ДА: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". НЕТ: Система правостороннего двигателя ремня безопасности перед аварией в норме. (ref-659784-S20082188082014100100000)
- ПРОВЕРИТЬ НАЛИЧИЕ 2-Х КЛЕММ ДЛЯ РЕМОНТА РЕМНЯ БЕЗОПАСНОСТИ ПРАВАЯ ЦЕПЬ Выключить выключатель зажигания. Отсоединить разъем блока управления ремнем безопасности перед аварией и разъем Rh для двигателя ремня безопасности перед аварией. Заменить целостность между разъемом жгута блока управления ремнем безопасности перед аварией и разъемом правого жгута ремня безопасности перед аварией. M110 B228 M110
- САМОДИАГНОСТИКА С ПРАВОСТОРОННЕЙ СХЕМОЙ ДВИГАТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕД АВАРИЕЙ Заменить правосторонний двигатель ремня безопасности перед аварией. Подключить разъем блока управления ремнем безопасности перед аварией и правосторонний разъем двигателя ремня безопасности перед аварией. Включить выключатель зажигания. Проверить " Результат самодиагностики " с помощью CONSULT. Обнаружен ли расшифровка кода ошибки? ДА: Заменить блок управления ремнем безопасности перед аварией. НЕТ: ОСМОТР КОНЕЦ
| Номер расшифровка кода ошибки | Пункт самодиагностики | Условие обнаружения расшифровка кода ошибки | Возможные причины |
|---|---|---|---|
| B2452 | Система двигателя ремня безопасности лев. | Цепь двигателя ремня безопасности (Lh) разомкнута или замкнута | Обрыв цепи, короткое замыкание на батарею и короткое замыкание на массу в жгуте двигателя ремня безопасности (Lh) |
Процедура воспроизведения расшифровки кода ошибки.
- САМОДИАГНОСТИКА С ПОМОЩЬЮ ПРЕДАВАРИЙНОГО ДВИГАТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ Lh цепь Включите выключатель зажигания. Проверьте " Результат самодиагностики " с помощью CONSULT. Обнаружен ли расшифровка кода ошибки? ДА: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". НЕТ: Предаварийная система двигателя ремня безопасности Lh в норме. (ref-659784-S35297864502014100100000)
- ПРОВЕРКА НАЛИЧИЯ РЕМНЯ БЕЗОПАСНОСТИ 2 Результат: ЛЕВЫЙ КОНТУР РЕМНЯ БЕЗОПАСНОСТИ Выключение выключателя зажигания. Отсоединить разъем блока управления ремнем безопасности до столкновения и разъем блока управления ремнем безопасности до столкновения Lh. Заменить цепь между разъемом системы управления ремнем безопасности до столкновения и разъемом системы управления ремнем безопасности до столкновения Lh. M110 B28 M110
- САМОДИАГНОСТИКА С ПОМОЩЬЮ ПРЕДАВАРИЙНОГО ДВИГАТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ Lh цепь Заменить предаварийный двигатель ремня безопасности Lh. Подключить разъем блока управления предаварийным ремнем безопасности и разъем двигателя предаварийного ремня безопасности Lh. Включить выключатель зажигания. Проверить " Результат самодиагностики " с помощью CONSULT. Обнаружен ли расшифровка кода ошибки? ДА: Заменить блок управления предаварийным ремнем безопасности. НЕТ: ОСМОТР:
| Номер расшифровка кода ошибки | Пункт самодиагностики | Условие обнаружения расшифровка кода ошибки | Возможные причины |
|---|---|---|---|
| B2453 | ХОД BR SEN CIRC | Цепь выхода датчика хода педали тормоза разомкнута или закорочена | Обрыв цепи, короткое замыкание на батарею и короткое замыкание на массу в жгуте датчика хода педали тормоза Блок управления ремнем безопасности перед аварией Датчик хода педали тормоза |
- САМОДИАГНОСТИКА С БЛОКОМ УПРАВЛЕНИЯ РЕМНЯМИ БЕЗОПАСНОСТИ ПЕРЕД АВАРИЕЙ Включите выключатель зажигания. Проверьте " Результат самодиагностики " с помощью CONSULT. Обнаружен ли расшифровка кода ошибки? ДА: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". НЕТ: КОНЕЦ ОСМОТРА (ref-659784-S29578783882014100100000)
- Проверить PRE-удар BELT управление UNIT вход сигнал Turn Выключатель зажигания ON. Select " Yes педаль SIG1 " и " B педаль SIG2 " в режиме " DATA контроль " с CONS. проверить " B педаль SIG1 " и " B педаль XTAG3 " при следующих условиях. Контроль состояния: Напряжение (V) (приблиз. SIG2 SIG1 SIG2
- ПРОВЕРКА ПИТАНИЯ ДАТЧИКА ХОДА ПЕДАЛИ ТОРМОЗА Выключите выключатель зажигания. Отсоедините разъем датчика хода педали тормоза. Проверьте напряжение между разъемом жгута датчика хода педали тормоза и землей. Датчик хода педали тормоза Напряжение на земле (В) (Примерно) Разъем Клемма E116 2 5 Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: ПЕРЕЙТИ К 4.
- Проверить тормоз педаль STROKE датчик цепь Disconnect датчик belt управление unit. проверить continuity between pre-удар belt управление unit constraint constraint constraint constraint и масса. Pre-удар belt управление unit Continuity разъём is Terminity? M110 E116 M110 (ref-659784-S02909378172014100100000)
- Проверить тормоз педаль датчик датчик Питание SUPPLY BELT цепь Отсоединить блок управления ремнем безопасности перед аварией. Проверить целостность соединения между блоком управления ремнем безопасности перед аварией и блоком управления педалью тормоза. Заменить блок управления ремнем безопасности перед аварией. Датчик хода педали. Целостность разъема Разъем M110 18 E116 2 Существует проверить целостность соединения между блоком управления ремнем безопасности перед аварией. M110 (ref-659784-S33590603542014100100000)
- ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА См. раздел " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ".: КОНЕЦ ИНСПЕКЦИИ (ref-659729-S24634156102014100100000)
Как проверить компонент
- Проверить тормоз педаль STROKE датчик Turn Выключатель зажигания OFF. Disconnect тормоз педаль stroke датчик разъём. проверить that continuity between тормоз педаль stroke датчик when performing the тормоз operation. The тормоз педаль Constance датчик Constance (Kohms) (приблизительно) Клемма 2 1 Тормоз отпущен -- > нажата 1,0? да? да? да? Да? да: Система исправна " нет: Заменить ". (ref-659784-S21693822612014100100000)
| Номер расшифровка кода ошибки | Пункт самодиагностики | Условие обнаружения расшифровка кода ошибки | Возможные причины |
|---|---|---|---|
| B2454 | ПРИТОЧНЫЙ КЛАПАН СИДЕНЬЯ, ЦИРКУЛЯЦИЯ DR | Цепь питания двигателя разомкнута или закорочена | Обрыв цепи и короткое замыкание на массу в жгуте питания цепи привода |
- САМОДИАГНОСТИКА С БЛОКОМ УПРАВЛЕНИЯ РЕМНЯМИ БЕЗОПАСНОСТИ ПЕРЕД АВАРИЕЙ Включите выключатель зажигания. Проверьте " Результат самодиагностики " с помощью CONSULT. Обнаружен ли расшифровка кода ошибки? ДА: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". НЕТ: КОНЕЦ ОСМОТРА (ref-659784-S28399518372014100100000)
- ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ И ПЛАВКУЮ ВСТАВКУ Проверьте, что следующие плавкий предохранитель и плавкая вставка не перегорели. Клемма № Наименование сигнала Плавкий предохранитель и плавкая вставка № 2 Источник питания аккумуляторной батареи G Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Замените перегоревший плавкий предохранитель или плавкую вставку после ремонта затронутой цепи, если перегорел плавкий предохранитель или плавкая вставка.
- ПРОВЕРИТЬ ПИТАНИЕ ДВИГАТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕД АВАРИЕЙ Выключить выключатель зажигания. Отсоединить разъем блока управления ремнем безопасности перед аварией. Проверить напряжение между разъемом ремня безопасности перед аварией и землей. Блок управления ремнем безопасности перед аварией Наземное напряжение (V) (приблизительно) Разъем Напряжение аккумулятора M110 2 Является ли результат проверки нормальным? ДА: Заменить блок управления ремнем безопасности перед аварией. См. раздел " СНЯТИЕ И УСТАНОВКА РЕМНЯ БЕЗОПАСНОСТИ " или НЕТ РЕМОНТА. (ref-659784-S33590603542014100100000)
| Номер расшифровка кода ошибки | Пункт самодиагностики | Условие обнаружения расшифровка кода ошибки | Возможные причины |
|---|---|---|---|
| B2455 | Система внутренних цепей C / U | Неисправность внутренней цепи блока управления ремнями безопасности до столкновения | Блок управления ремнями безопасности до столкновения |
- САМОДИАГНОСТИКА С БЛОКОМ УПРАВЛЕНИЯ РЕМНЯМИ БЕЗОПАСНОСТИ ПЕРЕД АВАРИЕЙ Включите выключатель зажигания. Проверьте " Результат самодиагностики " с помощью CONSULT. Обнаружен ли расшифровка кода ошибки? ДА: Обратитесь к " " ПРОЦЕДУРЕ ДИАГНОСТИКИ " ". НЕТ: КОНЕЦ ОСМОТРА (ref-659784-S03550940542014100100000)
- Проверка START Проверьте результат самодиагностики с помощью команды CONSULT. Нажмите " ERASE ". Выполните процедуру подтверждения расшифровка кода ошибки. См. " " расшифровка кода ошибки LOGIC " ". Отображается ли снова расшифровка кода ошибки B2455? ДА: Замените блок управления ремнями безопасности до аварии. См. " " СНЯТИЕ И УСТАНОВКА " ". НЕТ: ПЕРЕЙДИТЕ К 2. (ref-659784-S36282324452014100100000)(ref-659784-S33590603542014100100000)
- ПРОВЕРКА ПРЕРЫВИСТОГО ИНЦИДЕНТА См. раздел " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ".: КОНЕЦ ИНСПЕКЦИИ (ref-659729-S24634156102014100100000)
Сторона водителя: Процедуры диагностики
- ПРОВЕРКА УСТРОЙСТВА УПРАВЛЕНИЯ РЕМНЕМ БЕЗОПАСНОСТИ ПЕРЕД АВАРИЕЙ Входной сигнал Проверьте, что напряжение между выключателем пряжки ремня безопасности (со стороны водителя) и землей. (+) (-) Состояние Напряжение (V) (приблизительно) Выключатель пряжки ремня безопасности (со стороны водителя) Разъем B13 1 Масса Когда ремень безопасности со стороны водителя не пристегнут 12 Когда ремень безопасности со стороны водителя пристегнут 0 Результат проверки нормальный? ДА: Выключатель пряжки ремня безопасности (со стороны водителя) 2 нет.
- ПРОВЕРКА НАЛИЧИЯ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ВОДИТЕЛЯ) ЦЕПЬ Выключение выключателя зажигания. Отсоединить разъем блока управления ремнем безопасности до аварии и разъем блока управления пряжкой ремня безопасности (со стороны водителя). Проверить целостность цепи между блоком управления ремнем безопасности до аварии и выключателем пряжки ремня безопасности (со стороны водителя). Блок управления ремнем безопасности до аварии Выключатель пряжки ремня безопасности (со стороны водителя) Разъем клеммы Клемма xtag0 10 xtag1 Существует проверка целостности цепи между блоком управления ремнем безопасности до аварии. M110 B13 M110
- ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ Проверьте целостность цепи между переключателем пряжки ремня безопасности (со стороны водителя) и землей. Переключатель пряжки ремня безопасности (со стороны водителя) Разъем массы B13 2 Существует ли Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтировать или заменить жгут между переключателем пряжки ремня безопасности и землей.
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ВОДИТЕЛЯ) Проверить выключатель пряжки ремня безопасности (со стороны водителя). См. " " СО СТОРОНЫ ВОДИТЕЛЯ: ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки нормальный? ДА: Заменить блок управления ремнем безопасности до аварии. См. " " СНЯТИЕ И УСТАНОВКА " ". НЕТ: Заменить выключатель пряжки ремня безопасности (со стороны водителя). (ref-659784-S10108889852014100100000)(ref-659784-S33590603542014100100000)
Сторона водителя: Проверки компонентов
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ВОДИТЕЛЯ) Выключить выключатель зажигания. Отсоединить разъем выключателя пряжки ремня безопасности. Проверить целостность пряжки ремня безопасности (со стороны водителя). Выключатель пряжки ремня безопасности (со стороны водителя) Состояние Целостность Клемма 1 2 Когда ремень безопасности со стороны водителя не пристегнут Не существует Когда пристегнут ремень безопасности со стороны водителя Существует Ли результат проверки нормальный? ДА: КОНЕЦ ОСМОТРА НЕТ: Заменить выключатель пряжки ремня безопасности (со стороны водителя).
Сторона пассажира: Процедуры диагностики
- ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ РЕМНЯМИ БЕЗОПАСНОСТИ ПЕРЕД АВАРИЕЙ Входной сигнал Проверьте, чтобы напряжение между выключателем пряжки ремня безопасности (со стороны пассажира) и землей. (+) (-) Состояние Напряжение (V) (приблизительно) Выключатель пряжки ремня безопасности (со стороны пассажира) Разъем B213 1 Масса Когда ремень безопасности со стороны водителя не пристегнут 5 или более Когда ремень безопасности со стороны водителя пристегнут 0 Результат осмотра нормальный? ДА: Выключатель пряжки ремня безопасности (со стороны пассажира) 2 НОРМАЛЬНО.
- ПРОВЕРКА НАЛИЧИЯ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ПАССАЖИРА) ВЫКЛЮЧАТЕЛЬ Выключение выключателя зажигания. Отсоединить разъем блока управления ремнем безопасности до аварии и разъем выключателя пряжки ремня безопасности (со стороны пассажира). Проверить целостность цепи между блоком управления ремнем безопасности до аварии и выключателем ремня безопасности (со стороны пассажира). Блок управления ремнем безопасности до аварии Выключатель пряжки ремня безопасности (со стороны пассажира) Разъем выключателя зажигания Клемма Клемма xtag0 8 xtag1 Существует проверить целостность цепи между блоком управления ремнем безопасности до аварии. M110 B213 M110
- ПРОВЕРИТЬ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ Проверьте целостность цепи между переключателем пряжки ремня безопасности (со стороны пассажира) и землей. Переключатель пряжки ремня безопасности (со стороны пассажира) Разъем массы B213 2 Существует ли Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтировать или заменить жгут между переключателем пряжки ремня безопасности и землей.
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ПАССАЖИРА) Проверить выключатель пряжки ремня безопасности (со стороны пассажира). См. " " СО СТОРОНЫ ПАССАЖИРА: ПРОВЕРКА КОМПОНЕНТОВ " ". Результат проверки в норме? ДА: Заменить блок управления ремнем безопасности перед аварией. См. " " СНЯТИЕ И УСТАНОВКА " ". НЕТ: Заменить выключатель пряжки ремня безопасности (со стороны пассажира). (ref-659784-S25613688192014100100000)(ref-659784-S33590603542014100100000)
Сторона пассажира: Проверки компонентов
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ПАССАЖИРА) Выключить выключатель зажигания. Отсоединить разъем выключателя пряжки ремня безопасности. Проверить целостность пряжки ремня безопасности (со стороны пассажира). Выключатель пряжки ремня безопасности (со стороны пассажира) Состояние Целостность терминала 1 2 Когда ремень безопасности со стороны водителя не пристегнут Когда пристегнут ремень безопасности со стороны водителя Существует Ли результат проверки нормальный? ДА: КОНЕЦ ОСМОТРА НЕТ: Заменить выключатель пряжки ремня безопасности (со стороны пассажира).
- Проверить предохранитель Проверьте, что следующие предохранитель и плавкая вставка не перегорели. Клемма № Наименование сигнала Предохранитель № 13 Батарейный источник питания 1 Предохранитель перегорел? ДА: Замените перегоревший предохранитель после ремонта поврежденной цепи, если перегорел предохранитель или плавкая вставка. НЕТ: ПЕРЕЙТИ К 2.
- Проверить Питание SUPPLY цепь Выключите выключатель зажигания. Отсоедините разъемы блока управления ремнями безопасности до аварии. Проверьте напряжение между разъемом блока управления ремнями безопасности до аварии и землей. Блок управления ремнями безопасности до аварии. Напряжение на земле (V) (приблизительно). Разъем M110 13 Напряжение аккумулятора Нормальное значение измерения? ДА: ПЕРЕЙТИ К 3. НЕТ: Ремонт или замена жгута.
- ПРОВЕРИТЬ ЦЕПЬ ЗАЗЕМЛЕНИЯ Проверить целостность цепи между соединителем жгута ремня безопасности до аварии и землей. Перед аварией блок управления ремнем безопасности Масса Разъем M110 5 Существует 26 Существует ли целостность цепи? ДА: ОСМОТР КОНЕЦ НЕТ: Ремонт или замена жгута.
- ПРОВЕРИТЬ ЦЕПЬ СИГНАЛЬНОЙ ЛАМПЫ РЕМНЯ БЕЗОПАСНОСТИ Выключить выключатель зажигания. Отсоединить разъем комбинированного измерительного прибора. Включить выключатель зажигания. Проверить наличие напряжения между разъемом жгута комбинированного измерительного прибора и землей. Комбинированный измерительный прибор Напряжение на земле (В) (приблизительно) Разъем M53 36 Напряжение аккумулятора Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать или заменить комбинированный измерительный прибор. См. " ДЕМОНТАЖ И И УСТАНОВКА ". (ref-659760-S37795961912014100100000)
- ПРОВЕРЬТЕ ЦЕПЬ СИГНАЛЬНОЙ ЛАМПЫ РЕМНЯ БЕЗОПАСНОСТИ Выключите выключатель зажигания. Отсоедините разъем блока датчика диагностики воздушного мешка. Проверьте целостность соединения между разъемом жгута комбинированного измерительного прибора и разъемом блока датчика диагностики воздушного мешка. Комбинированный измерительный прибор Блок датчика диагностики воздушного мешка Целостность разъема Клемма B53 36 M147 24 существует Проверьте целостность соединения между измерительным прибором и землей. Комбинированный измерительный прибор Заземительный разъем Клемма B53 Не существует Результат осмотра нормальный? ДА: Заменить: Замена на блок датчика воздушного мешка диагностики. (ref-659779-S37114225442014100100000)
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
| DTC | Имя диагностики неисправности (дисплей CONSULT) | Условие обнаружения расшифровка кода ошибки | Ссылка |
|---|---|---|---|
| Неисправности не обнаружено | |||
| U1000 | ЦЕПЬ CAN COMM | Блок управления ремнями безопасности до столкновения не может передавать и принимать сигнал связи CAN в течение 2 секунд или более | U1000 ЦЕПЬ CAN COMM |
| B2451 | ЦИРКУЛЯЦИОННЫЙ КЛАПАН ПРАВОГО ДВИГАТЕЛЯ Аб | Цепь двигателя ремня безопасности правого кресла замкнута или разомкнута | B2451 ЦИРКУЛЯЦИОННЫЙ КОНТУР ПРАВОГО ДВИГАТЕЛЯ Аб |
| B2452 | ЦИРКУЛЯЦИЯ ЛЕВОГО ДВИГАТЕЛЯ Аб | Цепь двигателя левого ремня безопасности замкнута или разомкнута | B2452 Sb MOTOR Lh CIRC |
| B2453 | Бр СТРОК СЕН ЦИРКУЛЬ | Цепь датчика хода педали тормоза замкнута или разомкнута | B2453 BR ХОД SEN CIRC |
| B2454 | ЦИРКУЛЯЦИЯ КОМПРЕССОРА ПЛАСТОВОЙ ВОДЫ ДВИГАТЕЛЯ | Цепь питания двигателя замкнута или разомкнута | B2454 ЦИРКУЛЯЦИЯ КОМПРЕССОРА ПЛАСТОВОЙ ВОДЫ ДВИГАТЕЛЯ |
| B2455 | PSB C / U INT цепь | Внутренняя поломка в блоке управления ремнем безопасности до столкновения | B2455 PSB C / U INT цепь |
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
| DTC | Пункт диагностики | Объяснение | Ссылка | |
|---|---|---|---|---|
| Расшифровка кода ошибки НЕ ОБНАРУЖЕН. | При индикации неисправности сигнальной лампой " система впрыска вторичного воздуха BAG " в пользовательском режиме | Низкое напряжение батареи (менее 9 В) | " " CONSULT FUNCTION " ". (ref-659731-S03662054542014100100000) | |
| Неисправность в системе классификации пассажиров | " " ПРОЦЕДУРА ДИАГНОСТИКИ " ". (ref-659731-S19915558112014100100000) | |||
| Результат самодиагностики не стирается после ремонта | " " ДИАГНОСТИКА С ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПОЙ ПОДУШКИ БЕЗОПАСНОСТИ " ", " " ФУНКЦИЯ КОНСУЛЬТАЦИИ " ". (ref-659731-S41209674352014100100000)(ref-659731-S03662054542014100100000) | |||
| В прошлом выявлялась периодическая неисправность | " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " " (ref-659729-S24634156102014100100000) | |||
| Неисправности не обнаружено | ||||
| U1000 | ЦЕПЬ CAN COMM | Неисправность системы связи CAN | " " расшифровка кода ошибки LOGIC " " (ref-659731-S27590217192014100100000) | |
| U1010 | БЛОК УПРАВЛЕНИЯ (CAN) | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " " (ref-659731-S33015424782014100100000) | |
| B1001-B1015 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". " " расшифровка кода ошибки LOGIC " " ". " " расшифровка кода ошибки LOGIC " ". (ref-659731-S25046051422014100100000)(ref-659731-S07770372092014100100000)(ref-659731-S39673911152014100100000) | |
| B1017 B1020 B1021 | OCCUPANT SENS C / U [UNIT FAIL] (ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПАССАЖИРА) | Неисправность в блоке управления системы классификации пассажиров | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S22809585152014100100000) | |
| B1018 | OCCUPANT SENS [UNIT FAIL] (Датчик присутствия водителя и пассажиров [Отказ блока]) | Неисправность в датчике системы классификации пассажиров | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S04649542182014100100000) | |
| B1022 | OCCUPANT SENS C / U [Отказ COMM] | Неисправность возникает в блоке управления системы классификации пассажиров, цепи блока управления системы классификации пассажиров, блоке датчика диагностики подушек безопасности или блоке датчика диагностики подушек безопасности | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S25008790362014100100000) | |
| B1023 | ПРОХОД A / B INDCTR Ckt | Цепь индикатора отключения подушек безопасности для пассажиров разомкнута или замкнута на массу, или цепи замкнуты друг на друга | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S30003836712014100100000) | |
| B1025 B1032 B1048 | ДАТЧИК OCS | Неисправность возникает в блоке управления системы классификации пассажиров, цепи блока управления системы классификации пассажиров, блоке датчика диагностики подушек безопасности или блоке датчика диагностики подушек безопасности | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S18148948162014100100000) | |
| B1026-B1031 | Прибор управления | Блок датчика диагностики подушек безопасности неисправен или не соответствует указанной спецификации | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S27284393652014100100000) | |
| B1033 B1034 | Удар ZONE SEN (ЗОНА АВАРИИ) [UNIT FAIL (ОТКАЗ БЛОКА)] | Датчик аварийной зоны неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S10210958632014100100000) | |
| B1035 | Удар ZONE SEN (ЗОНА АВАРИИ) [COMM FAIL (ОТКАЗ СВЯЗИ)] | Датчик аварийной зоны неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S05910704632014100100000) | |
| B1036 | АВАРИЙНАЯ ЗОНА SEN [UNMATCH] | Датчик аварийной зоны не соответствует указанной спецификации | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S04708155862014100100000) | |
| B1037 B1039 B1041 | Удар ZONE SEN1 (аварийная зона) | Датчик аварийной зоны неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S41714957522014100100000) | |
| B1038 | АВАРИЙНАЯ ЗОНА SEN [РАЗОМКНУТАЯ / УПР-Vb-КОРОТКАЯ] | Датчик аварийной зоны неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S41714957522014100100000) | |
| B1040 | АВАРИЙНАЯ ЗОНА SEN [короткое замыкание / UPR-масса-короткое замыкание] | Датчик аварийной зоны неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S41714957522014100100000) | |
| B1042-B1047 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S42552872112014100100000) | |
| B1049 B1054 | МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [ОТКРЫТ] | Цепь модуля подушки безопасности водителя разомкнута (включая спиральный кабель) | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S36642477552014100100000) | |
| B1050 B1055 | МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [Vb-короткое замыкание] | Цепь модуля подушек безопасности водителя замкнута на цепь питания (включая спиральный кабель) | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S30117413222014100100000) | |
| B1051 B1056 | МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [масса-короткое замыкание] | Цепь модуля подушки безопасности водителя замкнута на массу (включая спиральный кабель) | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S00523631482014100100000) | |
| B1052 B1057 | МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [КОРОТКО] | Цепи модуля подушки безопасности водителя замкнуты накоротко друг на друга (включая спиральный кабель) | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S02543832592014100100000) | |
| B1058-B1063 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S22042275342014100100000) | |
| B1065 B1070 | ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [ОТКРЫТ] | Цепь модуля подушек безопасности для пассажиров разомкнута | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S16753665292014100100000) | |
| B1066 B1071 | ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [Vb-короткое замыкание] | Цепь модуля подушек безопасности для пассажиров замкнута на цепь питания | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S10534062212014100100000) | |
| B1067 B1072 | ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [масса-короткое замыкание] | Цепь модуля подушек безопасности для пассажиров замкнута на массу | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S40243867552014100100000) | |
| B1068 B1073 | ВСПОМОГАТЕЛЬНЫЙ A / B-МОДУЛЬ [КРАТКО] | Цепи модуля подушек безопасности для пассажиров замкнуты накоротко друг на друга | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S35423653452014100100000) | |
| B1074-B1079 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S29252978532014100100000) | |
| B1080 B1096 | МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ [КОРОТКО] | Цепи модуля подушки безопасности водителя замкнуты накоротко друг на друга (включая спиральный кабель) | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S38494961112014100100000) | |
| B1081 | PRE-TEN передний Rh [ОТКРЫТ] | Цепь устройства предварительного натяжения ремня безопасности Rh разомкнута | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S35519895022014100100000) | |
| B1082 | PRE-TEN передний Rh (УПР. ПЕРЕДНЯЯ ПРАВАЯ) [Vb-короткое замыкание] | Цепь устройства предварительного натяжения ремня безопасности Rh замкнута на цепь питания | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S36491277282014100100000) | |
| B1083 | PRE-TEN передний Rh (ПЕРЕДНЯЯ ПРАВАЯ) [масса-короткое замыкание (ЗЕМЛЯ-КОРОТКАЯ)] | Цепь устройства предварительного натяжения ремня безопасности Rh замкнута на массу | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S29196975242014100100000) | |
| B1084 | PRE-TEN передний Rh (ПОДГОЛОВНИК ПРАВ.) [КОРОТКО] | Цепи Rh устройства предварительного натяжения ремней безопасности замкнуты накоротко друг на друга | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S28287072592014100100000) | |
| B1086 | PRE-TEN передний Lh [РАЗОМКНУТЫЙ] | Цепь устройства предварительного натяжения ремня безопасности разомкнута | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S03363935882014100100000) | |
| B1087 | PRE-TEN передний Lh [Vb-короткое замыкание] (ПЕРЕДНЯЯ ЧАСТЬ ЛЕВ. | Цепь устройства предварительного натяжения ремня безопасности Lh замкнута на цепь питания | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S38701189172014100100000) | |
| B1088 | PRE-TEN передний Lh [масса-короткое замыкание] (ПОДГОЛОВНИК ЛЕВ. | Цепь устройства предварительного натяжения ремня безопасности Lh замкнута на массу | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S40248347692014100100000) | |
| B1089 | PRE-TEN передний Lh (ПРЕД-ДЕСЯТЬ ПЕРЕДНЯЯ ЛЕВ.) [КОРОТКО] | Цепи устройства предварительного натяжения ремня безопасности Lh закорочены друг с другом | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S20536105502014100100000) | |
| B1090-B1095 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S11258590932014100100000) | |
| B1106-B1111 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S37834951122014100100000) | |
| B1113 B1114 | SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [UNIT FAIL] (ОТКАЗ БЛОКА) | Спутниковый датчик Rh неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S26623304202014100100000) | |
| B1115 | SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [COMM FAIL (ОТКАЗ КОМ)] | Спутниковый датчик Rh неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S26005489402014100100000) | |
| B1116 | SATELLITE SENS Rh (СПУТНИКОВЫЙ ДАТЧИК ПРАВ) [UNMATCH] | Спутниковый датчик Rh не соответствует спецификации | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S09182724772014100100000) | |
| B1118 B1119 | SATELLITE SENS Lh (СПУТНИКОВЫЕ ДАТЧИКИ ЛЕВ) [UNIT FAIL] (ОТКАЗ БЛОКА) | Спутниковый датчик Lh неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S19789206312014100100000) | |
| B1120 | SATELLITE SENS Lh (СПУТНИКОВЫЙ ДАТЧИК ЛЕВ) [COMM FAIL (ОТКАЗ СВЯЗИ)] | Спутниковый датчик Rh неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S19367886312014100100000) | |
| B1121 | SATELLITE SENS Lh (СПУТНИКОВЫЙ ДАТЧИК ЛЕВ) [UNMATCH] | Спутниковый датчик Rh не соответствует спецификации | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S04714817962014100100000) | |
| B1122-B1127 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S03357536232014100100000) | |
| B1129 | БОКОВОЙ МОДУЛЬ ПРАВ. [ОТКРЫТ] | Цепь правого модуля боковой подушки безопасности разомкнута | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S03090938412014100100000) | |
| B1130 | БОКОВОЙ МОДУЛЬ ПРАВ. [Vb-короткое замыкание] | Цепь правого модуля боковой подушки безопасности замкнута на цепь питания | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S06709468192014100100000) | |
| B1131 | БОРТ МОДУЛЯ ПРАВ. [масса-короткое замыкание] | Цепь правого модуля боковых подушек безопасности замкнута на массу | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S34086999582014100100000) | |
| B1132 | Сторона модуль Rh (ПРАВЫЙ БОКОВОЙ МОДУЛЬ) [КОРОТКО] | Цепи Rh устройства предварительного натяжения ремней безопасности замкнуты накоротко друг на друга | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S26462148052014100100000) | |
| B1134 | БОКОВОЙ МОДУЛЬ ЛЕВ [ОТКР.] | Цепь левого модуля боковой подушки безопасности разомкнута | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S28238819292014100100000) | |
| B1135 | БОКОВОЙ МОДУЛЬ ЛЕВ. [Vb-короткое замыкание] | Цепь левого модуля боковой подушки безопасности замкнута на цепь питания | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S29659338572014100100000) | |
| B1136 | БОКОВОЙ МОДУЛЬ ЛЕВ. [масса-короткое замыкание] | Цепь левого модуля боковой подушки безопасности закорочена на массу | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S16880654512014100100000) | |
| B1137 | БОКОВОЙ МОДУЛЬ ЛЕВ. [ВКЛ.] | Цепи левого модуля боковых подушек безопасности закорочены между собой | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S07476424422014100100000) | |
| B1138-B1143 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " " (ref-659731-S30840807542014100100000) | |
| B1144 | Прибор управления | Блок датчика диагностики подушек безопасности неисправен или не соответствует указанной спецификации | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S04886682082014100100000) | |
| B1154-B1159 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S36254728202014100100000) | |
| B1170-B1175 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S15504956502014100100000) | |
| B1186-B1191 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S26763328752014100100000) | |
| B1202-B1207 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S36914836772014100100000) | |
| B1209 | ОБНАРУЖЕНИЕ ЛОБОВЫХ СТОЛКНОВЕНИЙ | Устройство предварительного натяжения ремня безопасности, подушка безопасности со стороны водителя и подушка безопасности пассажира развернуты | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S15781415262014100100000) | |
| B1210 | ОБНАРУЖЕНИЕ БОКОВОГО СТОЛКНОВЕНИЯ | Развернуты боковая подушка безопасности и навесная подушка безопасности | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S39915383012014100100000) | |
| B1211 | ОБНАРУЖЕНИЕ ОПРОКИДЫВАНИЯ | Модуль подушки безопасности боковой шторки предварительного натяжения ремня безопасности развернут из-за обнаружения опрокидывания | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S10592953422014100100000) | |
| B1212-B1214 | RH1 SAT-SENS | Спутниковый датчик Rh неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S29804157982014100100000) | |
| B1215-B1217 | LH1 SAT-SENS | Спутниковый датчик Lh неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S26201980042014100100000) | |
| B1218-B1223 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S20521203682014100100000) | |
| B1234-B1239 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S16198381102014100100000) | |
| B1250-B1255 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S39497689722014100100000) | |
| B1257 | МОДУЛЬ Mnt СТВОРКИ Шп-ПРАВ [ОТКРЫТ] | Дверная навесная подушка безопасности Rh цепь разомкнута | " " расшифровка кода ошибки LOGIC " " (ref-659731-S28919723462014100100000) | |
| B1258 | МОДУЛЬ Mnt СТВОРКИ Шп-ПРАВ [Vb-короткое замыкание] | Дверная навесная подушка безопасности Rh замыкается на цепь питания | " " расшифровка кода ошибки LOGIC " " (ref-659731-S27861917272014100100000) | |
| B1259 | Fr-правый дверь Mnt модуль [ЗАЗЕМЛЕНИЕ-КОРОТКОЕ ЗАМЫКАНИЕ] | Дверная навесная подушка безопасности Rh цепь закорочена на массу | " " расшифровка кода ошибки LOGIC " " (ref-659731-S37144800472014100100000) | |
| B1260 | Fr-правый дверь Mnt модуль [короткое замыкание] (МНТ СТВОРКИ Шп-ПРАВ) | Дверная навесная подушка безопасности Rh цепь закорочены друг к другу | " " расшифровка кода ошибки LOGIC " " (ref-659731-S35805978242014100100000) | |
| B1262 | МОДУЛЬ Mnt СТВОРКИ Шп-ПРАВ [ОТКРЫТ] | Дверная навесная подушка безопасности левого контура разомкнута | " " расшифровка кода ошибки LOGIC " " (ref-659731-S41576722752014100100000) | |
| B1263 | МОДУЛЬ Mnt СТВОРКИ Шп-ЛЕВ [Vb-короткое замыкание] | Дверная навесная подушка безопасности Lh замыкается на цепь питания | " " расшифровка кода ошибки LOGIC " " (ref-659731-S20405071812014100100000) | |
| B1264 | МОДУЛЬ Mnt СТВОРКИ Шп-ЛЕВ [масса-короткое замыкание] | Дверная навесная подушка безопасности Lh замыкается на массу | " " расшифровка кода ошибки LOGIC " " (ref-659731-S29848502502014100100000) | |
| B1265 | МОДУЛЬ Mnt СТВОРКИ Шп-ЛЕВ [короткое замыкание] | Дверная навесная подушка безопасности Левый контур закорочены между собой | " " расшифровка кода ошибки LOGIC " " (ref-659731-S27360435532014100100000) | |
| B1266-B1269 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S14029569322014100100000) | |
| B1282-B1285 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " ". (ref-659731-S25365655372014100100000) | |
| B1289 | Rh POP-UP BAR [ОТКЛ.] | Pop-up bar Rh цепь is обрыв | " " расшифровка кода ошибки LOGIC " " (ref-659731-S15743208652014100100000) | |
| B1290 | ПРАВАЯ ВСПЛЫВАЮЩАЯ ПЛАНКА [Vb-короткое замыкание] | Цепь Rh всплывающей планки замкнута на цепь питания | " " расшифровка кода ошибки LOGIC " " (ref-659731-S32078221522014100100000) | |
| B1291 | ПРАВАЯ ВСПЛЫВАЮЩАЯ ПЛАНКА [масса-короткое замыкание] | Цепь Rh всплывающей шины замкнута на массу | " " расшифровка кода ошибки LOGIC " " (ref-659731-S27979819372014100100000) | |
| B1292 | Rh POP-UP BAR [КОРОТКАЯ] | Цепь Rh всплывающей планки замкнута накоротко друг на друга | " " расшифровка кода ошибки LOGIC " " (ref-659731-S16940514852014100100000) | |
| B1294 | Lh POP-UP BAR [ОТКЛ.] | Pop-up bar Lh цепь is обрыв | " " расшифровка кода ошибки LOGIC " " (ref-659731-S18375876092014100100000) | |
| B1295 | ЛЕВАЯ ВСПЛЫВАЮЩАЯ ПЛАНКА [Vb-короткое замыкание] | Цепь Lh всплывающей планки замкнута на цепь питания | " " расшифровка кода ошибки LOGIC " " (ref-659731-S20302434692014100100000) | |
| B1296 | ЛЕВАЯ ВСПЛЫВАЮЩАЯ ПЛАНКА [масса-короткое замыкание] | Цепь Lh всплывающей планки замкнута на массу | " " расшифровка кода ошибки LOGIC " " (ref-659731-S32037276932014100100000) | |
| B1297 | Lh POP-UP BAR [КОРОТКАЯ] | Цепь Lh всплывающей планки замкнута накоротко друг на друга | " " расшифровка кода ошибки LOGIC " " (ref-659731-S05930404122014100100000) | |
| B1298 | ВСПЛЫВАЮЩАЯ ПАНЕЛЬ [РАЗВЕРНУТО] | Развернута всплывающая панель | " " расшифровка кода ошибки LOGIC " " (ref-659731-S04120098942014100100000) | |
| B1336 B1337 | Fr-правый дверь SATEL SENS [НЕИСПРАВНОСТЬ ДАТЧИКА] | Спутниковый датчик передней двери Rh неисправен | " " расшифровка кода ошибки LOGIC " " (ref-659731-S03538388432014100100000) | |
| B1338 B1340 B1341 B1342 | Fr-правый дверь SATEL SENS [НЕИСПРАВЕН КОМ.] | Спутниковый датчик передней двери Rh неисправен | " " расшифровка кода ошибки LOGIC " " (ref-659731-S34464135792014100100000) | |
| B1339 | Fr-правый дверь SATEL SENS [НЕПРАВИЛЬНАЯ УСТАНОВКА] | Спутниковый датчик передней двери Rh не соответствует спецификации | " " расшифровка кода ошибки LOGIC " " (ref-659731-S05688865242014100100000) | |
| B1343 B1344 | Fr-левый дверь SATEL SENS [НЕИСПРАВНОСТЬ ДАТЧИКА] | Спутниковый датчик передней двери Lh неисправен | " " расшифровка кода ошибки LOGIC " " (ref-659731-S41070293222014100100000) | |
| B1345 B1347 B1348 B1349 | Fr-левый дверь SATEL SENS [Неисправность COMM] (Рв-ЛЕВ. | Спутниковый датчик передней двери Lh неисправен | " " расшифровка кода ошибки LOGIC " " (ref-659731-S01959608582014100100000) | |
| B1346 | Fr-левый дверь SATEL SENS [MIS-установка] (Рв-ЛЕВЫЙ ДВЕРНОЙ САТЕЛЛИТ) | Спутниковый датчик передней двери Lh не соответствует спецификации | " " расшифровка кода ошибки LOGIC " " (ref-659731-S32457618432014100100000) | |
| B1350 B1351 | ДАТЧИК САТЕЛЯ ДВЕРИ Fr | Спутниковый датчик передней двери неисправен | " " расшифровка кода ошибки LOGIC " " (ref-659731-S42336395122014100100000) | |
| B1378-B1381 | Прибор управления | Блок датчиков диагностики подушек безопасности неисправен | " " расшифровка кода ошибки LOGIC " " (ref-659731-S18547031202014100100000) | |
Схема №41
Схема №42
Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
Схема №48
Схема №49

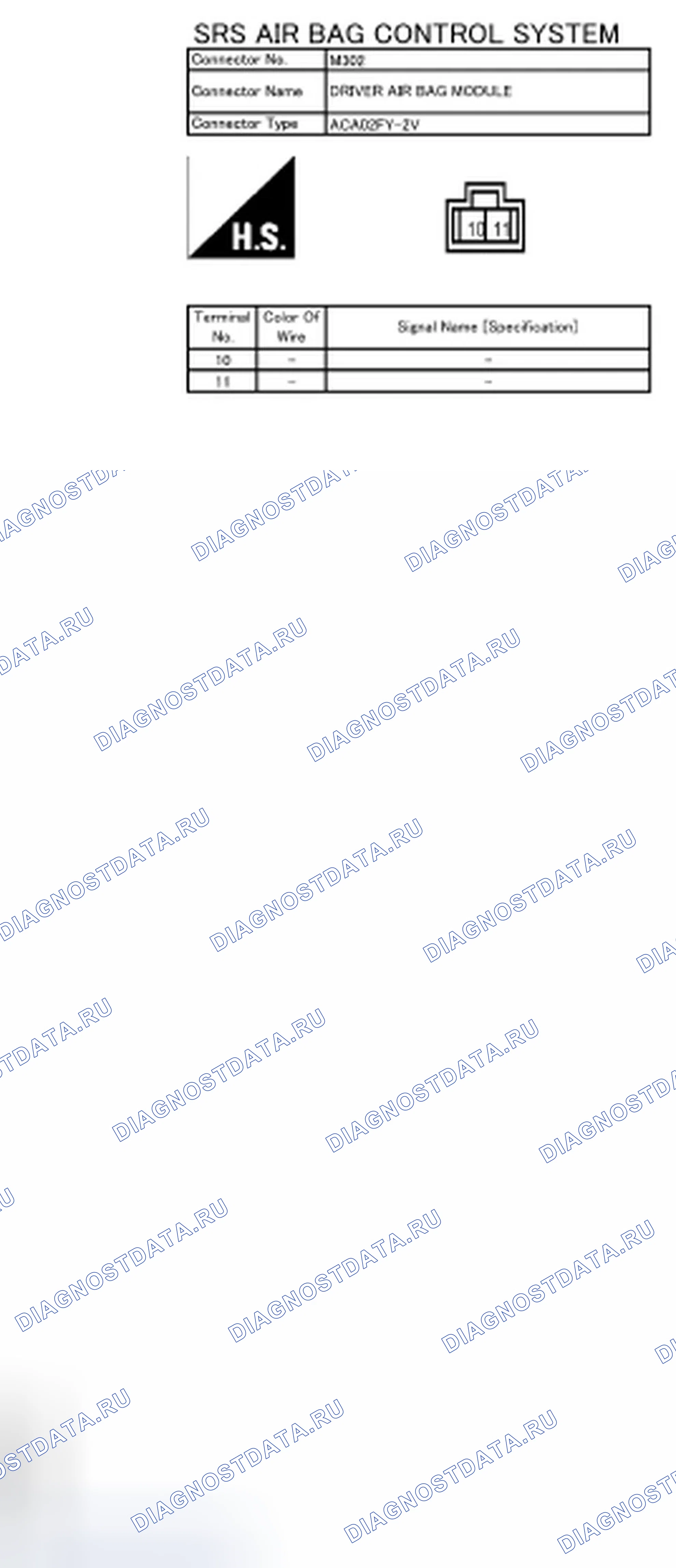

Схема №50
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ВОДИТЕЛЯ) Проверить выключатель пряжки ремня безопасности (со стороны водителя). См. " " СО СТОРОНЫ ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать или заменить неисправные детали. (ref-659784-S11612863622014100100000)
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ПАССАЖИРА) Проверить выключатель пряжки ремня безопасности (со стороны пассажира). См. " " СТОРОНА ПАССАЖИРА: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтировать или заменить неисправные детали. (ref-659784-S17429670952014100100000)
- ПРОВЕРЬТЕ ЦЕПЬ СИГНАЛЬНОЙ ЛАМПЫ РЕМНЯ БЕЗОПАСНОСТИ Проверьте цепь сигнальной лампы ремня безопасности. Обратитесь к разделу " " ПРОЦЕДУРА ДИАГНОСТИКИ " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтируйте или замените неисправные детали. (ref-659784-S20114976612014100100000)
- ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-659729-S24634156102014100100000)
- ПРОВЕРКА РЕЗУЛЬТАТА САМОДИАГНОСТИКИ Выполнить самодиагностику результата " КОМБИНАЦИОННЫЙ ИЗМЕРИТЕЛЬ ". См. " " ИНДЕКС расшифровка кода ошибки " " Обнаружен ли расшифровка кода ошибки? ДА: Отремонтировать или заменить неисправные детали. НЕТ: ПЕРЕЙТИ К 2. (ref-659760-S13062358872014100100000)
- ПРОВЕРЬТЕ ПИТАНИЕ Убедитесь, что предохранители не перегорели. Проверьте питание зажигания комбинированного измерительного прибора. Обратитесь к разделу " " ПРОЦЕДУРА ДИАГНОСТИКИ " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 3. НЕТ: Отремонтируйте или замените неисправные детали. (ref-659784-S10170798422014100100000)
- ПРОВЕРИТЬ ПЕРЕКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ВОДИТЕЛЯ) Проверить переключатель пряжки ремня безопасности (со стороны водителя). См. " " СТОРОНА ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 4. НЕТ: Отремонтировать или заменить неисправные детали. (ref-659784-S11612863622014100100000)
- ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ПАССАЖИРА) Проверьте переключатель пряжки ремня безопасности (со стороны пассажира). См. " " СТОРОНА ПАССАЖИРА: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 5. НЕТ: Отремонтируйте или замените неисправные детали. (ref-659784-S17429670952014100100000)
- ПРОВЕРЬТЕ ЦЕПЬ СИГНАЛЬНОЙ ЛАМПЫ РЕМНЯ БЕЗОПАСНОСТИ Проверьте цепь сигнальной лампы ремня безопасности. Обратитесь к разделу " " ПРОЦЕДУРА ДИАГНОСТИКИ " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 6. НЕТ: Отремонтируйте или замените неисправные детали. (ref-659784-S20114976612014100100000)
- ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-659729-S24634156102014100100000)
Обе стороны: Процедуры диагностики
- Проверить Питание SUPPLY и масса цепь проверить Питание supply и масса цепь. Refer to " " Диагностика PROCEDURE " " Is the result of проверка normal? YES: GO TO 2. NO: Repair or заменить the неисправность functioning parts. (ref-659784-S10170798422014100100000)
- ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-659729-S24634156102014100100000)
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ВОДИТЕЛЯ) Проверить выключатель пряжки ремня безопасности (со стороны водителя). См. " " СО СТОРОНЫ ВОДИТЕЛЯ: ПРОВЕРКА ФУНКЦИЙ КОМПОНЕНТОВ " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать или заменить неисправные детали. (ref-659784-S11612863622014100100000)
- ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-659729-S24634156102014100100000)
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ПРЯЖКИ РЕМНЯ БЕЗОПАСНОСТИ (СО СТОРОНЫ ПАССАЖИРА) Проверить выключатель пряжки ремня безопасности (со стороны пассажира). См. " " СТОРОНА ПАССАЖИРА: ПРОВЕРКА ФУНКЦИИ КОМПОНЕНТА " " Результат проверки нормальный? ДА: ПЕРЕЙТИ К 2. НЕТ: Отремонтировать или заменить неисправные детали. (ref-659784-S17429670952014100100000)
- ПОДТВЕРДИТЕ ОПЕРАЦИЮ Подтвердите операцию еще раз. Результат проверки нормальный? ДА: Проверьте прерывистый инцидент. См. " " ПРЕРЫВИСТЫЙ ИНЦИДЕНТ " ". НЕТ: ПЕРЕЙДИТЕ К 1. (ref-659729-S24634156102014100100000)
