Как установить систему охлаждения двигателя: снятия и установки
- Установку производить в порядке, обратном снятию.
- Совместите метки ID для установки зажимов как правого, так и левого конца сердцевины радиатора. См. иллюстрацию компонента радиатора на верхней странице.
Схема №2
Схема №3
- Потяните клапан отрицательного давления, чтобы открыть его, и убедитесь, что он полностью закрывается при отпускании. Проверьте отсутствие грязи или повреждений на седле клапана отрицательного давления крышки радиатора. Проверьте отсутствие отклонений в условиях открытия и закрытия клапана отрицательного давления.
- Проверьте давление сброса крышки радиатора. Стандарт: 78-98 кПа (0,8-1,0 кг/см 2, 11-14 фунт/кв. дюйм) Предел: 59 кПа (0,6 кг/см 2, 9 фунт/кв. дюйм) При подключении крышки радиатора к адаптеру тестера крышки радиатора (SST) и тестеру крышки радиатора (Коммерческий сервисный инструмент). Замените крышку радиатора, если клапан отрицательного давления неисправен или если давление в открытом клапане выходит за пределы стандартных значений.
Как снять систему охлаждения двигателя: снятия и установки
- Снимите воздуховод и корпус воздухоочистителя. См. раздел «ВОЗДУХОВОД И КОРПУС ВОЗДУХООЧИСТИТЕЛЯ».
- Снимите двигатель под прикрытием электроинструментом.

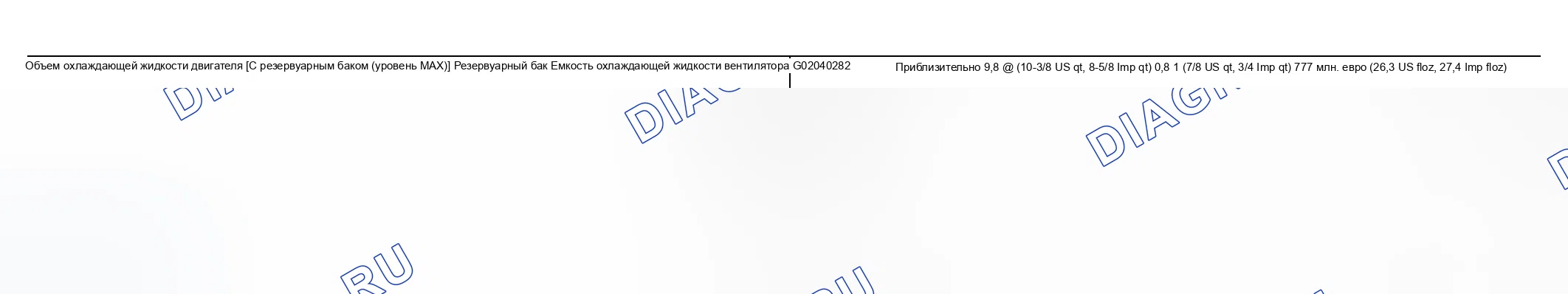

- Слейте охлаждающую жидкость двигателя из радиатора. См. " " ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ " ". ВНИМАНИЕ: Выполняйте, когда двигатель холодный. Никогда не снимайте крышку радиатора, когда двигатель горячий. Серьезные ожоги могут возникнуть от жидкости высокого давления, выходящей из радиатора. (ref-183866-S19457821222005081700000)
- Извлеките батарею.
- Снимите вакуумный бачок с передней части двигателя.
- Отсоедините шланги радиатора (верхний/нижний).
- Снимите с кожуха вентилятора следующие детали: жгут датчика температуры охлаждающей жидкости, шланг бака бака охлаждающей жидкости, шланг маслоохладителя АКПП, болты крепления кронштейна шланга охлаждающей жидкости вентилятора.
- Слейте жидкость из вентилятора охлаждения. Поскольку на резервуаре или трубопроводе отсутствует сливная пробка, слейте жидкость из точек входа масла в резервуар и разделения труб. Подготовьте контейнер объемом приблизительно 1 л (2-1/8 US pt, 1-3/4 Imp pt) для слива жидкости.
- Снимите бак для жидкости вентилятора охлаждения.
- Отсоедините шланги между двигателем вентилятора охлаждения и насосом вентилятора охлаждения (соединенным с водяным насосом), и шланг между двигателем вентилятора охлаждения и маслоохладителем. Жидкость будет протекать, поэтому подготовьте одежду для магазина.
- Снимите крепежные болты кожуха вентилятора охлаждения.
- Снимите монтажный кронштейн радиатора. Переместив радиатор к передней части автомобиля, поднимите и снимите вентилятор охлаждения. ВНИМАНИЕ: Будьте осторожны, чтобы не поцарапать или не повредить сердцевину радиатора. При снятии насоса вентилятора охлаждения снимите его вместе с водяным насосом. (Они не могут быть отделены.) См. " " ВОДЯНОЙ НАСОС " ". При снятии охладителя жидкости вентилятора охлаждения будьте осторожны, чтобы не поцарапать или не повредить сердцевину конденсатора кондиционера. (ref-183866-S33445424262005081700000)
Установку производите в порядке, обратном снятию, ссылаясь на следующее.
- Для отбора воздуха из системы охлаждения обратитесь к разделу " ДОЗАПРАВКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ". (ref-183866-S05858113842005081700000)
- Слейте охлаждающую жидкость двигателя так, чтобы из посадочного отверстия водяного насоса не вышла охлаждающая жидкость двигателя. ВНИМАНИЕ: Выполнять при холодном двигателе.
- Снимите под деталями. Подкрылок двигателя Крышка воздуховода и машинного отделения Для снятия крышки машинного отделения обратитесь к разделу «КРЫШКА МАШИННОГО ОТДЕЛЕНИЯ». Генератор переменного тока, водяной насос и ремень компрессора кондиционера Для снятия приводного ремня обратитесь к разделу ««ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗВОДКА ПРИВОДНОГО РЕМНЯ» «(ref-166353). ВНИМАНИЕ: При снятии приводного ремня оставьте фиксированный шкив авто натяжителя в фиксированном положении.
- Отсоедините разъем жгута для электромагнитного клапана управления скоростью вентилятора охлаждения (соединенного с водяным насосом).
- Снимите шкив водяного насоса.
- Отсоедините шланг охлаждающей жидкости вентилятора. Поскольку сливной пробки нет, слейте жидкость из места отделения шланга. Подготовить емкость объемом приблизительно 1 л (2-1/8 US pt, 1-3/4 Imp pt).
- Снимите водяной насос. Охлаждающая жидкость двигателя будет вытекать из блока цилиндров, поэтому внизу должен быть готов сосуд. ВНИМАНИЕ: Обращайтесь с лопастью водяного насоса так, чтобы она не соприкасалась с какими-либо другими деталями. Не разбирайте водяной насос (включая насос охлаждающего вентилятора и электромагнитный клапан управления скоростью вращения охлаждающего вентилятора).
Схема №4
- Визуально проверьте отсутствие значительной грязи или ржавчины на корпусе водяного насоса и лопасти.
- Проверьте, чтобы в валу лопатки не было люфта, и чтобы он плавно поворачивался при вращении рукой.
- Визуально проверьте отсутствие утечки жидкости из насоса вентилятора охлаждения и электромагнитного клапана управления скоростью вентилятора охлаждения.
- Если есть какие-либо необычности, замените водяной насос в сборе.
- Установку производить в порядке, обратном снятию.
- Нанесите неподдельную жидкость для усилителя руля Nissan II (жидкость для вентилятора охлаждения) или эквивалент на уплотнительное кольцо шланга для жидкости вентилятора охлаждения (на стороне подачи). Затем вставьте уплотнительное кольцо в водяной насос, чтобы оно не вышло из канавки крепления.
- Для отбора воздуха из системы охлаждения обратитесь к разделу " ДОЗАПРАВКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ". (ref-183866-S05858113842005081700000)
- Для удаления воздуха из жидкости вентилятора охлаждения обратитесь к разделу " УСТАНОВКА под " ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ " ". (ref-183866-S08949419212005081700000)
- Слейте охлаждающую жидкость двигателя из радиатора. См. раздел " " ИЗМЕНЕНИЕ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ " ". ВНИМАНИЕ: Выполняйте при холодном двигателе. (ref-183866-S19457821222005081700000)
- Снимите воздуховод и крышку машинного отделения. Для снятия крышки машинного отделения обратитесь к разделу «КРЫШКА ВОЗДУХОВОДА И МАШИННОГО ОТДЕЛЕНИЯ».
- Снимите шланг для всасывания воды со стороны входа воды.
- Снимите впуск для воды и термостат.
- Снимите верхний впускной коллектор и нижний впускной коллектор.
- Снимите штуцер для воды и клапан регулировки воды.
- Отсоедините жгут топливного инжектора, и снимите корпус термостата, трубу выхода воды, задний выход воды и трубу нагревателя (между левым и правым берегами).
Схема №5
Схема №6
- Поместите резьбу так, чтобы она попала в вентили термостата и клапана контроля воды. Полностью погрузить в емкость, заполненную водой. Нагревают при перемешивании. (Пример на рисунке показывает термостат.)
- Температура открытия клапана - температура, при которой клапан открывается и падает с резьбы.
- Продолжайте нагревать. Проверьте величину подъема в полностью открытом состоянии. ПРИМЕЧАНИЕ: Контрольным значением является стандартная температура на величину подъема при полностью открытом положении клапана управления подачей воды.

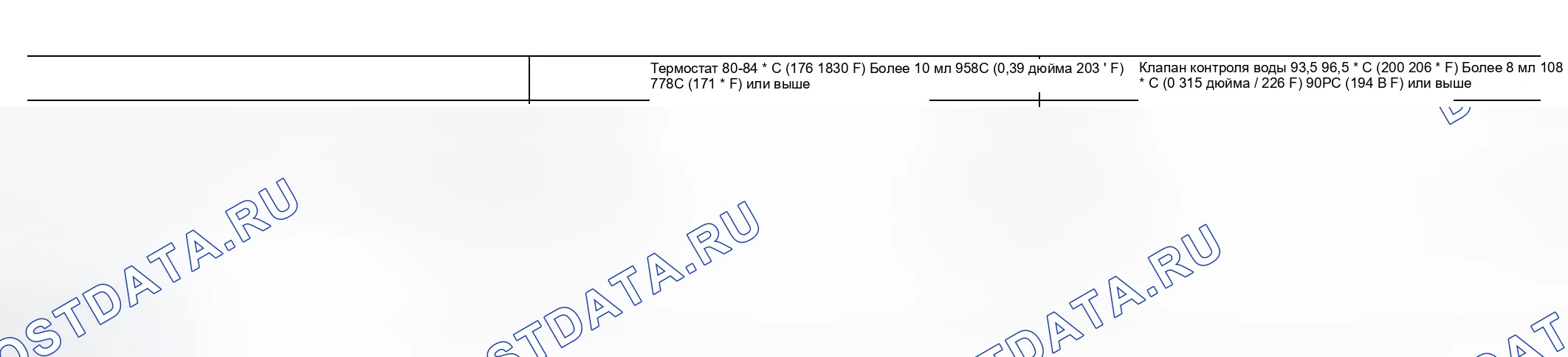

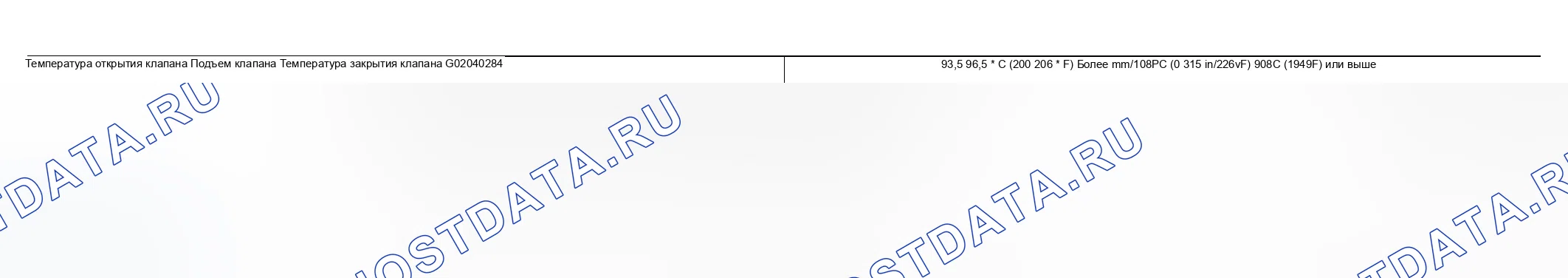

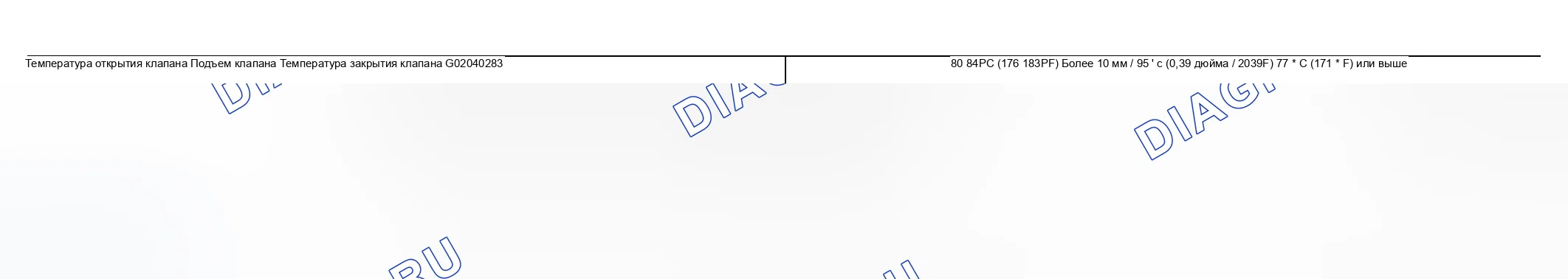

- После проверки величины подъема при полностью открытом положении понизить температуру воды и проверить температуру закрытия клапана. Стандартные значения
Установку производить в порядке, обратном снятию.
Схема №7
Схема №8
- Установите термостат и клапан контроля воды всей окружностью каждой фланцевой части, надежно подогнав ее внутрь резинового кольца. (Пример на рисунке показывает термостат.)
- Установите термостат поворотным краном вверх. (Отклонение положения может находиться в диапазоне +/- 10 °)
- Установите водораспределительный клапан меткой вверх, а центральной частью рамы вверх. (Отклонение положения может находиться в диапазоне +/- 10 °)
Как установить водовыпускной трубу и трубу нагревателя
Сначала нанесите нейтральное моющее средство на уплотнительные кольца, затем быстро вставьте вставные части трубы для выхода воды и трубы нагревателя в установочные отверстия.
