Описание испытаний
Цифры ниже относятся к номерам шагов на диагностической таблице.
- 2. Отсутствие связи может быть связано с частичной неисправностью цепи последовательных данных класса 2 или из-за полной неисправности цепи последовательных данных класса 2. Указанная процедура определит конкретное состояние.
- 4. Список симптомов в разделе " Симптомы " определит правильную диагностическую процедуру для использования.
- 6. Наличие коды неисправностей, которые начинаются с " U ", указывает на то, что какой-то другой модуль не обменивается данными. Указанная процедура соберет всю доступную информацию до проведения тестов.
Схема №1
Признаки неисправностей - Крыша
Важно: Следующее должно быть выполнено перед использованием таблиц симптомов.
- Выполните " Diagnostic проверка системы - Питание Панорамная крыша (люк) ", чтобы убедиться в том, что все следующие данные верны: набор коды неисправностей отсутствует. Модуль (ы) управления может обмениваться данными по последовательному каналу передачи данных. (ref-178843-S12339541562005062300000)
- Просмотрите работу системы, чтобы ознакомиться с ее функциями. См. " Описание и работа люка Питание Панорамная крыша (люк) ". (ref-178843-S02114629752005062300000)
Цифры ниже относятся к номерам шагов на диагностической таблице.
- 2. Если функция экспресс-размыкания работает должным образом, то подозревайте схему экспресс-разомкнутого сигнала для плохого соединения или прерывистого.
Схема №2
Цифры ниже относятся к номерам шагов на диагностической таблице.
- 2. Если система действительно закрывается должным образом, то подозревайте либо люк концевой выключатель мягкой цепи сигнала остановки или люк концевой выключатель низкой опорной цепи для плохого соединения или прерывистого.

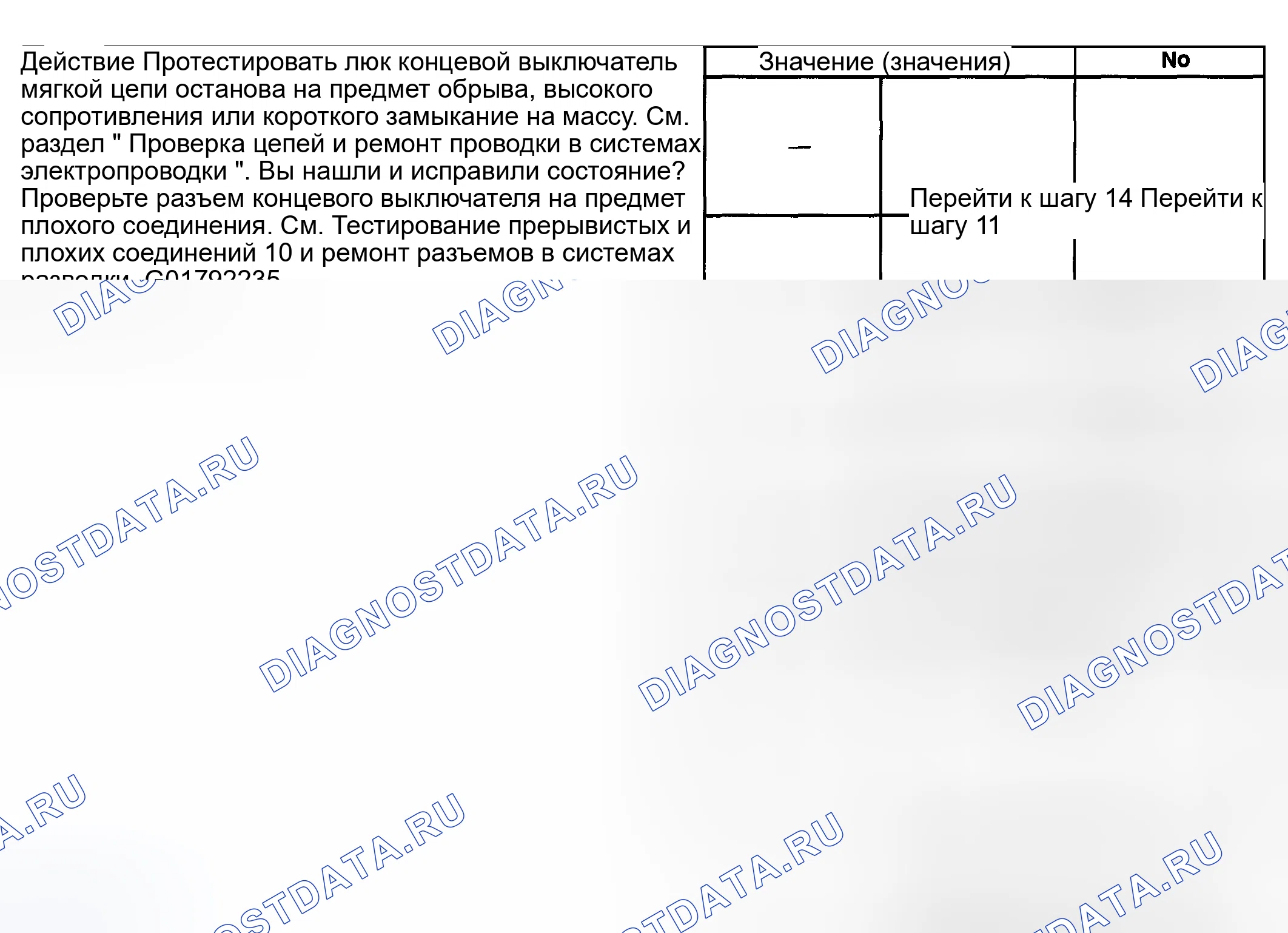

Схема №3
Схема №4
Схема №5
Схема №6
Схема №7
- Переведите люковое окно из полностью открытого в закрытое положение.
- Ослабьте 4 регулировочных винта (1).
- С каждой стороны окна люка имеется по 2 регулировочных винта
- Отцентрируйте окно спереди назад в проеме. ПРИМЕЧАНИЕ: См. " УВЕДОМЛЕНИЕ О КРЕПЕЖЕ ". (ref-175132-S17785009232005041500000)
- Отрегулируйте положение передней части люка (2) на 1 мм (0,04 дюйма) ниже верхней поверхности панели крыши (3). Затяните винты регулировки переднего люка до 5 Н.м (44 фунта).
- Отрегулируйте заднюю часть люкового стекла (2) заподлицо на 1 мм (0,04 дюйма) (1) над верхней поверхностью панели крыши (3). Затяните винты регулировки заднего люка до 5 Н · м (44 фунта).
- Прокрутите люк в крыше через все позиции.
- Проверить регулировки носового / кормового люка люка.
- 10. При необходимости отрегулируйте положение люка в передней и задней частях кузова.
Эксплуатация электролюков
Люк с электроприводом будет работать, когда выключатель зажигания переключен в положение Accessory или RUN. После выключения выключателя зажигания люк будет продолжать работать до тех пор, пока не откроется любая дверь или пока не истечет время удержания питания аксессуара (RAP). Описание и работа операции RAD см. в разделе " ОПИСАНИЕ И ЭКСПЛУАТАЦИЯ УДЕРЖИВАЕМОГО ПИТАНИЯ АКСЕССУАРА ". (ref-178800-S17651730032005062200000)
Используйте многофункциональный переключатель люка в крыше, расположенный в центре передней части облицовки, чтобы подать команду на люк в крыше.
- Экспресс-открытие
- Слайд полностью открыт
- Вентиляционное отверстие полностью открыто
- Частично открыт либо в золотниковом, либо в вентиляционном режиме
- Полностью закрыто (заподлицо с крышей транспортного средства)
