Определения данных инструмента сканирования
Датчик окружающего света: инструмент сканирования отображает вольты. Входной сигнал датчика окружающего света, 0,09-4,75 вольт - это нормальный рабочий диапазон.
Напряжение батареи: инструмент сканирования отображает 0-20 вольт. Напряжение, полученное на цепи положительного напряжения батареи модуля.
Мощность управления: инструмент сканирования отображает вкл. / выкл. Состояние мощности управления.
Дневной ходовой огонь: инструмент сканирования отображает вкл. / выкл. Командное состояние реле дневного ходового огня.
Drivers дверь Jamb Sw.: сканирующий инструмент отображает вкл / выкл. Состояние переключателя дверного косяка водителя. Вкл указывает на то, что дверь открыта, а откл - на закрытие двери.
Flash to Pass выключатель: инструмент сканирования отображает вкл. / выкл. Состояние вспышки для прохождения переключателя.
Реле передней противотуманной фары: сканирующий инструмент отображает вкл. / выкл. Командное состояние реле передней противотеминарной лампы.
Переключатель передней противотуманной фары: сканирующий инструмент отображает вкл. / выкл. Состояние переключателя передних противотуманных фар.
Выключатель фары: инструмент сканирования отображает вкл / выкл. Состояние выключателя фары. Вкл указывает, что фары запрашиваются на.
Дальний свет - вспышка в Па: сканирующее устройство отображает вкл. / выкл. Командное состояние реле дальнего света.
Непреднамеренное входное питание: сканирующее устройство отображает вкл. / выкл. Состояние непреднамеренного питания.
Непреднамеренное реле питания: сканирующее устройство показывает вкл. / выкл. Командное состояние непреднамеренного реле питания.
Накаливание Dim 1: сканирующий инструмент отображает 0-100%. Состояние цепи массы лампы накаливания.
Внутренний Dim Pot: инструмент сканирования отображает 0-5,0 вольт. Входной сигнал IP диммера, 0,09-4,75 вольта является нормальным рабочим диапазоном.
Внутренний выключатель лампы: инструмент сканирования отображает OFF / дверь / ON. Положение внутреннего выключателя лампы.
Левый задний дверной косяк Sw.: сканирующий инструмент отображает вкл / выкл. Состояние левого заднего дверного косяка переключается. Вкл указывает на то, что дверь открыта, а откл - на закрытие двери.
Светится с помощью стеклоочистителей: сканирующий инструмент отображает вкл. / выкл. Состояние системы стеклоомывателя / мойщика.
Выход ближнего света: сканирующее устройство показывает вкл. / выкл. Командное состояние реле ближнего света.
Lt. Turning сигнал Sw.: сканирующий инструмент отображает вкл / выкл. Состояние левого переключателя сигнала поворота.
Non-Overhead Lamps Rela: сканирующий инструмент отображает вкл. / выкл. Командное состояние реле не накладных ламп.
Выход подвесных ламп: сканирующий инструмент отображает вкл. / выкл. Командное состояние накладных ламп.
Проход. Дверной косяк Sw.: сканирующий инструмент отображает вкл / выкл. Состояние правого переключателя передней двери косяка. Вкл указывает на то, что дверь открыта, а откл означает, что дверца закрыта.
Park лампа: инструмент сканирования отображает вкл. / выкл. Состояние переключателя лампы парка.
Выход реле лампы парковки: сканирующее устройство отображает вкл. / выкл. Командное состояние реле лампы парка.
Реле задней противотуманной фары: сканирующий инструмент отображает вкл. / выкл. Командное состояние реле задних противотуманных фонарей.
Задний переключатель противотуманных фар: сканирующий инструмент отображает вкл / выкл. состояние заднего переключателя противотуманной фары.
Rt. Задний дверной косяк Sw.: сканирующий инструмент отображает вкл / выкл. Состояние правого переключателя заднего дверного косяка. Включено указывает на то, что дверь открыта, а выключено означает, что дверца закрыта.
Rt. Turning сигнал Sw.: сканирующий инструмент отображает вкл / выкл. Состояние правого переключателя сигнала поворота.
Реле обратной лампы: сканирующее средство отображает вкл. / выкл. Командное состояние реле обратной лампы.
Twilight Delay Pot: инструмент сканирования отображает вольты. Входной сигнал переключателя сумеречной задержки, 0,09-5,0 вольт является нормальным рабочим диапазоном.
Схема №136
Описание цепи
IP диммерный переключатель является потенциометром. Модуль приборной панели (IPM) определяет настройки управления на основе напряжения от IP-диммера переключателя. МИД отправляет сообщение класса 2 в модуль интеграции приборного щитка (DIМ). Интенсивность подсветки IP выключателя должна быть регулируемой, когда всегда включены парковочные лампы. Яркость вакуумных флуоресцентных дисплеев должна регулироваться только тогда, когда активны ночные и парковочные лампочки.
Условия запуска расшифровки кода ошибки
Питается IPM.
Условия настройки расшифровки кода ошибки
Напряжение переключателя диммера IP меньше 0,09 вольт или больше 4,95 вольт.
Действие, выполняемое при установке расшифровки кода ошибки
Установите уровень затемнения на 100 процентов полной яркости для всех дисплеев.
Условия для очистки расшифровки кода ошибки
IPM не обнаруживает напряжение, которое меньше или больше заданного значения во время диагностического самотестирования.

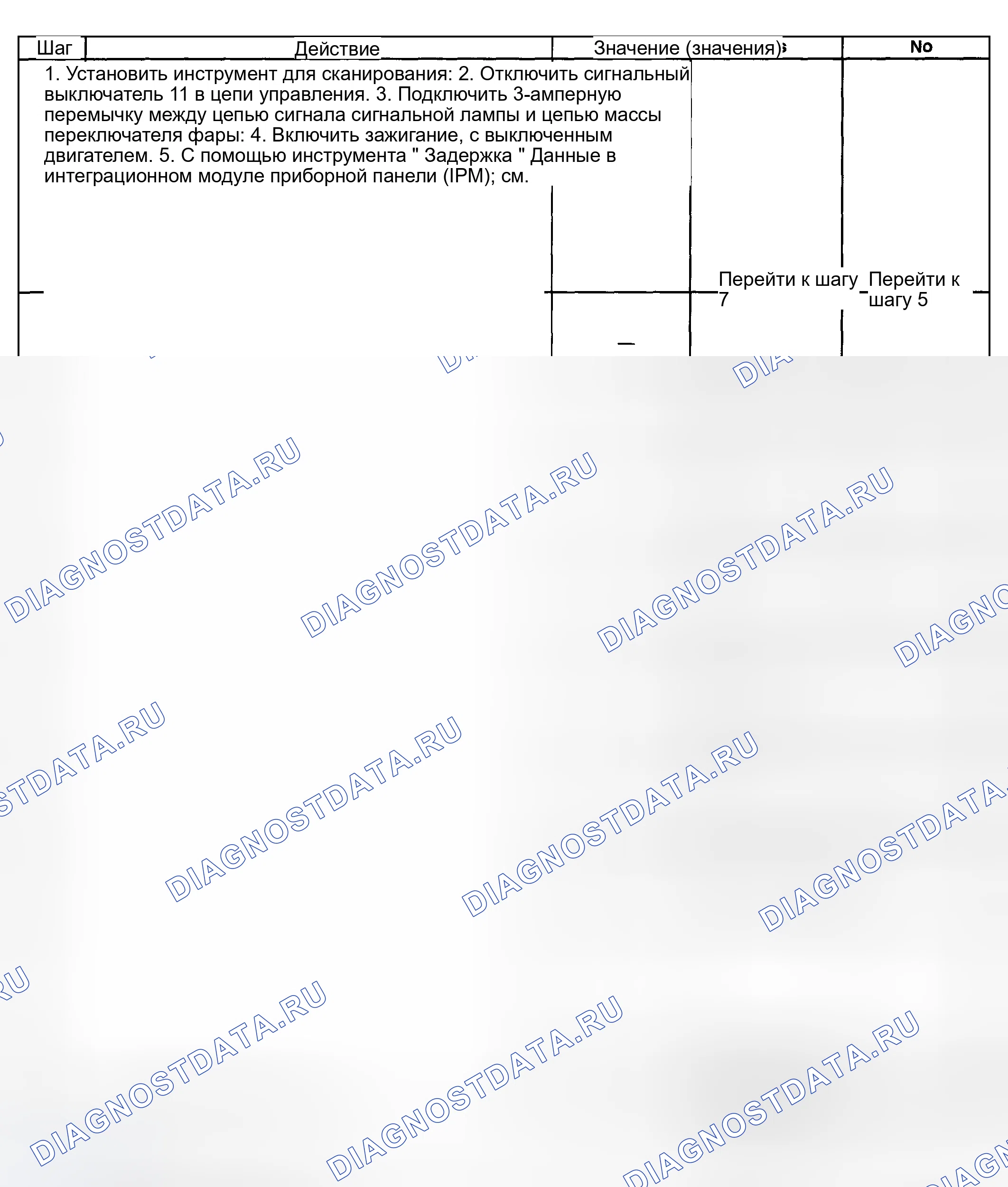

Переключатель фар в положении AUTO обеспечивает масса цепи сигнала сумеречной сторожевой задержки. Модуль приборной панели (ИПМ) определяет положение переключателя на основе состояния переключателя фар.
Питается IPM.
Напряжение сигнала сумеречной сторожевой задержки менее 0,02 вольт.
Автоматический статус установлен на ON.
IPM не обнаруживает напряжение, которое меньше заданного значения.
Схема №137
Блок датчика солнечной нагрузки представляет собой светочувствительный фотоэлемент. Модуль управления ОВКВ определяет окружающий свет на основе напряжения от блока датчика солнечной нагрузки. Модуль управления ОВКВ управляет функциями автоматического включения / выключения фар и задержки выключения.
Питается IPM.
Напряжение датчика солнечной нагрузки меньше 0,09 или больше 4,75 вольт.
Установка состояния источника света с переменной солнечной нагрузкой на DARK.
IPM не обнаруживает напряжение, которое меньше или больше заданного значения во время диагностического самотестирования.
Визуальный/физический осмотр
- Проверьте устройства послепродажного обслуживания, которые могут повлиять на работу системы освещения. См. " ПРОВЕРКА АКСЕССУАРОВ AFTERMARKET ". (ref-175310-S15229949972005042000000)
- Осмотрите легкодоступные или видимые компоненты системы на предмет очевидных повреждений или условий, которые могут вызвать симптом.
Список симптомов
Обратитесь к процедуре диагностики симптомов из следующего списка, чтобы диагностировать симптом
- Автоматическое управление лампами в нерабочем состоянии
- Резервные лампы всегда включены
- Резервные лампы не работают
- Лампы вежливости всегда включены
- Лампы вежливости не работают
- Дневные ходовые огни (DRL) всегда включены
- Дневные ходовые огни (DRL) (ДХО) не работают
- Индикатор противотуманной фары всегда включен - сзади
- Индикатор противотуманной фары не работает - задняя часть
- Противотуманные фары всегда включены
- Противотуманные фары всегда включены - сзади
- Противотуманные фары не работают
- Противотуманные фары в нерабочем состоянии - задние
- Аварийные лампы всегда включены
- Аварийные лампы не работают
- Фары всегда включены - ближний или дальний свет
- Фары в нерабочем состоянии - ближний свет
- Фары в нерабочем состоянии - дальний свет
- Фары в нерабочем состоянии - мигают, чтобы пройти
- Предлагаемое сообщение о включении фар в условиях дневного света
- Предлагаемые сообщения о включении фар в условиях недостаточной освещенности - включение фар
- Индикатор дальнего света всегда включен
- Индикатор дальнего света не работает
- Лампа цилиндра замка зажигания всегда горит
- Лампа цилиндра замка зажигания не работает
- Горящие входные огни всегда включены
- Не работают огни входа с подсветкой
- Внутренняя подсветка не тускнеет
- Внутренняя подсветка не работает
- Лампа отсека IP не работает
- Индикатор отсека IP всегда горит
- Лампы лицензии не работают
- Парковочные лампы всегда включены
- Парковые светильники в нерабочем состоянии
- Лампы для чтения всегда включены
- Лампа (лампы) считывания не работает
- Фонарь (ы) заднего отсека всегда включен
- Лампа (лампы) заднего отсека не работает
- Стоп-сигналы всегда включены
- Стоп-сигналы не работают
- Индикаторы и / или сигнальные лампы поворота всегда горят или мигают
- Лампы и / или индикаторы поворота не работают
- Лампы зеркала тщеславия всегда включены
- Лампа (ы) зеркала тщеславия не работает
