Система контроля давления в шинах.: Диагностика Hyundai Terracan I

Система оповещения 4 иллюстрации ~3 мин чтения

Начальная точка диагностики - мониторинг давления в шинах

Начните диагностику системы с " Diagnostic проверка системы - мониторинг давления в шинах ". Проверка диагностической системы предоставит следующую информацию (ref-175020-S00613111082005041400000)

  1. Идентификация модулей управления, управляющих системой.
  2. Способность модулей управления осуществлять связь через схему последовательных данных.
  3. Идентификация любых сохраненных диагностических кодов неисправностей (расшифровка кода ошибки) и их состояние.

Использование Диагностической проверки системы позволит выявить правильную процедуру диагностики системы и место нахождения процедуры.

Схема №3

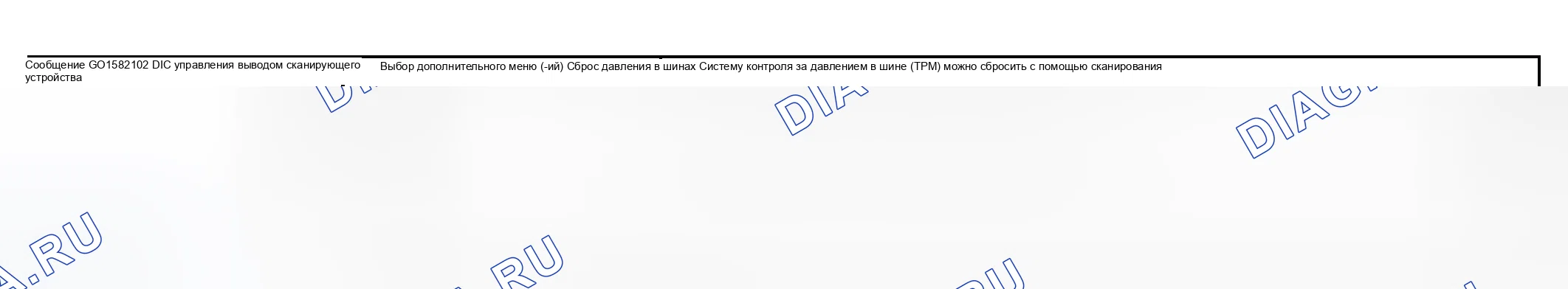

Схема №4
Схема №5

Определения данных инструмента сканирования

Опорная скорость ABS: Инструмент сканирования отображает от 0 до 255 км / ч (от 0 до 159 миль / ч). Скорость транспортного средства от среднего значения всех четырех скоростей колес.

Проверьте шины: сканирующий инструмент показывает Да или Нет Да Указывает, что система контроля давления в шинах (TPM) обнаружила низкое давление в шине, и следует проверить давление в покрышках.

Напряжение зажигания: сканирующий инструмент отображает от 0 до 17 вольт. Уровень напряжения зажигания на EBCM.

Lf Wheel скорость: Инструмент сканирования отображает от 0 до 255 км / ч (от 0 до 159 миль / ч). Фактическая скорость левого переднего колеса.

Скорость колеса Lr: Инструмент сканирования отображает от 0 до 255 км / ч (от 0 до 159 миль / ч). Фактическая скорость левого заднего колеса.

Скорость колеса Rf: Инструмент сканирования отображает от 0 до 255 км / ч (от 0 до 159 миль / ч). Фактическая скорость правого переднего колеса.

Rr Wheel скорость: Инструмент сканирования отображает от 0 до 255 км / ч (от 0 до 159 миль / ч). Фактическая скорость правого заднего колеса.

TIM Auto Learn Mode активно: сканирующее устройство показывает Да или Нет Да указывает, что система TPM в настоящее время изучает калибровку давления в шинах для диапазона скоростей, в котором находится транспортное средство.

TIM Failed: средство сканирования показывает Да или Нет Да указывает на то, что в системе TPM была обнаружена неисправность.

TIM контроль Mode 1: сканирующее устройство отображает " Да " или " Нет ", что указывает на то, что система TPM находится в начальной стадии обучения калибровкам давления в шинах и не имеет возможности определения давления в шины для диапазона скоростей, в котором находится транспортное средство.

TIM контроль Mode 2: сканирующее устройство показывает Да или Нет Да указывает, что система TPM имеет полную возможность обнаружения для низкого состояния шины и полностью изучила калибровку давления в шине для диапазона скоростей, в котором находится транспортное средство.

Схема №6

Описание цепи

Система контроля давления в шинах (TPM) использует электронный модуль управления тормозами (EBCM) и входы датчика скорости колеса ABS для мониторинга давления в покрышке. EBSM содержит программное обеспечение для расчета относительных разностей давлений в шине. Мониторинг EBM позволяет контролировать входные сигналы датчиков скорости колеса, которые будут теми же самыми, что и полученная калибровка, если давление в шины останется неизменным. Если давление увеличивается или уменьшается в одной из шин, то это приведет к изменению длины окружности и радиуса шины.

Условия запуска расшифровки кода ошибки

  1. Отсутствие неисправностей АБС или СВП
  2. Скорость транспортного средства составляет 24-145 км / ч (15-90 миль / ч).
  3. Процесс калибровки завершен.

Условия настройки расшифровки кода ошибки

  1. EBCM обнаруживает перепад давления в одной шине на 69 к Па (10 фунтов на квадратный дюйм) выше или ниже, чем в трех других.
  2. Потеря, или низкое напряжение батареи системы.

Действия, выполняемые при установке расшифровки кода ошибки

  1. Расшифровка кода ошибки C1245 хранится в памяти.
  2. DIC отображает предупреждающее сообщение о низком давлении в шине.

Условия для очистки расшифровки кода ошибки

  1. Текущий расшифровка кода ошибки будет очищен без каких-либо сбоев, и процесс калибровки завершен.
  2. После 100 последовательных циклов зажигания без сбоев Дкн сбрасывается, и процесс калибровки завершается.
  3. Использование средства сканирования.

Средства диагностики

Любое из следующих условий может также вызвать установку этого расшифровка кода ошибки.

  1. Давления в шинах были изменены без калибровки системы ТРМ.
  2. Шины были повернуты или заменены без калибровки системы TPM.
  3. Шины отличаются по размеру от оригинальных производителей оборудования.
  4. Неровные или скользкие дорожные условия, грязь, гравий, мокрый, снег или лед.
  5. Шины вышли из равновесия.
  6. Несоосность подвески.

Использование инструмента сканирования

  1. Установите все давления в шинах согласно спецификации производителя.
  2. Установите сканирующее устройство.
  3. Включение зажигания при выключенном двигателе.
  4. С помощью средства сканирования выберите " Специальные функции ".
  5. Выберите " Сброс давления в шинах ".
  6. Нажмите функциональную клавишу Reset (сброс), на DIC отобразится сообщение TIRE давление NORMAL (нормальное давление в шине).
  7. Используйте средство сканирования для очистки TPM расшифровка кода ошибки.
