Инспекция и проверка
- Проверка проблемы клиента.
- Визуальный осмотр на наличие видимых признаков механических или электрических повреждений. КАРТА ВИЗУАЛЬНОГО ОСМОТРА Механический электрический выключатель звукового сигналь (часть рулевого колеса и модуля подушки безопасности водителя) Ошиновка электрического центра (BEC) предохранитель 41 (25A) Схема Пружина часового механизма Реле звукового сигнала Интеллектуальная блок предохранителей и реле (Sjb)
- Если обнаружена очевидная причина наблюдаемой или сообщаемой проблемы, исправьте причину (если возможно), прежде чем переходить к следующему шагу.

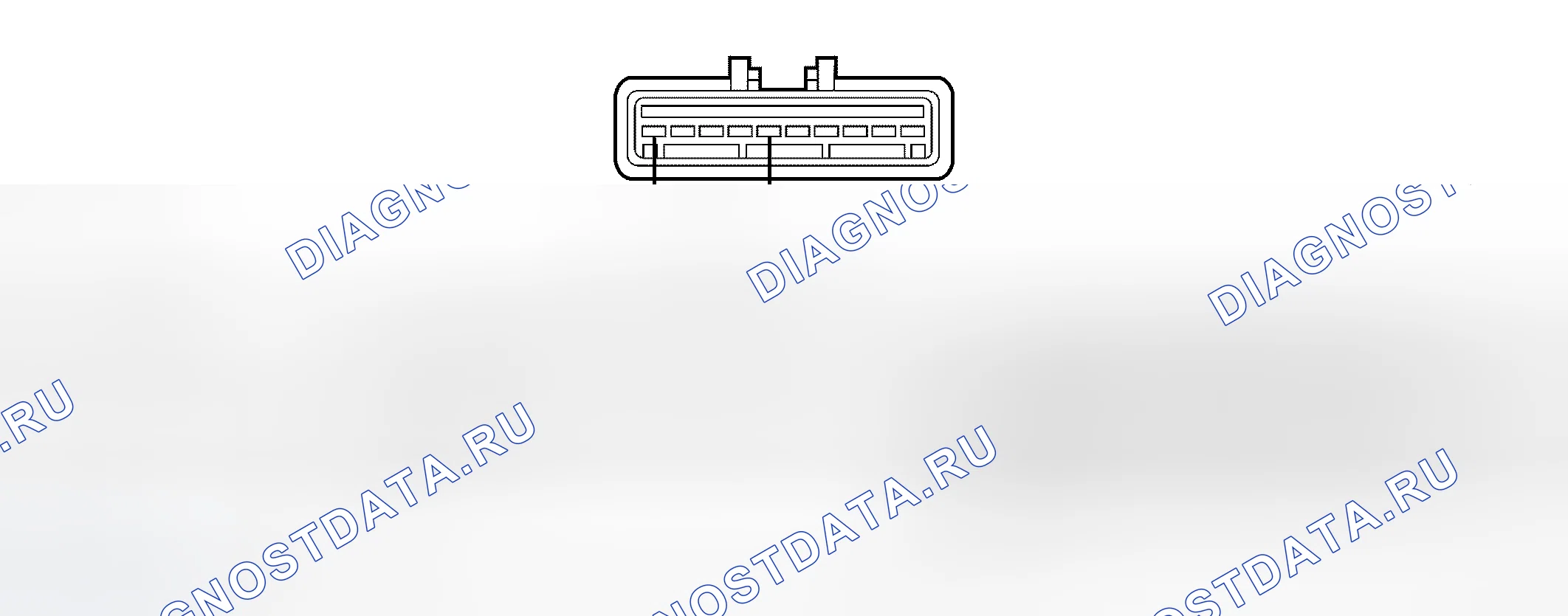

- Если причина визуально не очевидна, подключите диагностический инструмент к разъему канала передачи данных (диагностический разъём) и выберите автомобиль для тестирования из меню диагностического инструмента. Если средство диагностики не связывается с автомобилем: проверьте правильность установки карты программы. проверить соединения с транспортным средством. проверить положение выключателя зажигания.
- Если диагностический инструмент по-прежнему не связывается с автомобилем, обратитесь к руководству по эксплуатации диагностического инструмента.
- Выполните тест канала передачи данных диагностического инструмента. Если диагностический инструмент отвечает на: отказы цепей SCP, ISO, CAN или UBР; все электронные блоки управления не отвечают / не оборудованы, обратитесь к " модуль COMMUNICATIONS сеть ". Нет ответа / не оборудовано для Sjb, см. " MULTIFUNCTION ELECTRONIC MODULES " (многофункциональные электронные модули). Пройденная система извлекает и записывает непрерывные расшифровка кодов ошибок (коды неисправностей), стирает непрерывную коды неисправностей и выполняет самодиагностику для диагностики Sj B. (ref-234508)(ref-234516)
- Если извлеченные данные относятся к проблеме, перейдите в " SMART JUNCTION BOX (Sjb) код неисправности (расшифровка кода ошибки) (расшифровка кода ошибки) оглавление ". (ref-234542-S42054354122006061000000)
- Если никакие коды неисправностей, относящиеся к проблеме, не извлекаются, переходите в " SYMPTOM CHART ". (ref-234542-S04382903472006061000000)
Индекс расшифровки кодов ошибок интеллектуальной блока предохранителей и реле (SJB)
| DTC | Описание | Источник | Действие |
|---|---|---|---|
| B1217 | Неисправность цепи катушки Реле звукового сигнала | SJB | ПЕРЕХОДИТЕ К " ТОЧНОМУ КОНТРОЛЮ А ". (ref-234542-S15738309312006061000000) |
| B1897 | Отказ цепи переключателя сирены | SJB | ПЕРЕХОДИТЕ к " КОНТРОЛЬНОМУ СТОЛУ Б ". (ref-234542-S16708657022006061000000) |
ИНДЕКС расшифровка кодов ошибок ИНТЕЛЛЕКТУАЛЬНОЙ блока предохранителей и реле (SJB)
Диаграмма симптомов
| Состояние | Возможные источники | Действие |
|---|---|---|
| Звуковой сигнал не работает | Цепь Реле звукового сигнала звуковой сигнал Часовая пружина Переключатель рогов (часть рулевого колеса и модуля подушки безопасности водителя) Интеллектуальная блок предохранителей и реле (Sjb) Шинный электрический центр (BEC) Привод управления скоростью | ПЕРЕХОДИТЕ К " ТОЧНОМУ КОНТРОЛЮ А ". (ref-234542-S15738309312006061000000) |
| Сирена всегда включена | Цепь Переключатель звукового сигнала (часть рулевого колеса и модуля подушки безопасности водителя) Пружина часового механизма Реле звукового сигнала Интеллектуальная блок предохранителей и реле (Sjb) | ПЕРЕХОДИТЕ к " КОНТРОЛЬНОМУ СТОЛУ Б ". (ref-234542-S16708657022006061000000) |
СХЕМА СИМПТОМОВ
