Содержание Раздел: Система круиз-контроля Все разделы

Контроль скорости транспортного средства: Прочее Hyundai ix20 I рестайлинг

Система круиз-контроля 27 иллюстраций ~3 мин чтения

Возможные причины

  1. Цепь 151 (Lb / Bk) разомкнута, замкнута на питание или закорочена на массу
  2. Цепь 848 (Dg / Og) разомкнута, замкнута на питание или замкнута на массу
  3. Часовая пружина
  4. PCM
  5. Переключатели управления скоростью
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
  1. Цепь 133 (Bk) разомкнута, замкнута на питание или замкнута на массу
  2. Цепь 264 (Wh / Lb) разомкнута, замкнута на питание или закорочена на массу
  3. Цепь 265 (LG / Wh) разомкнута, замкнута накоротко на питание или закорочена на массу
  4. Цепь 307 (Bk / Ye) разомкнута
  5. Цепь 376 (Bn / Wh) разомкнута, замкнута накоротко на питание или закорочена на массу
  6. Цепь 511 (LG) разомкнута, замкнута на питание или замкнута на массу
  7. Цепь 1139 (Vt / Ye) разомкнута, замкнута на питание или закорочена на массу
  8. PCM
  9. Исполнительный механизм управления скоростью
  10. Выключатель отключения управления скоростью
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
  1. Цепь 133 (Bk) разомкнута, замкнута на питание или замкнута на массу
  2. Цепь 264 (Wh / Lb) разомкнута, замкнута на питание или закорочена на массу
  3. Цепь 265 (LG / Wh) разомкнута, замкнута накоротко на питание или закорочена на массу
  4. Цепь 376 (Bn / Wh) разомкнута, замкнута накоротко на питание или закорочена на массу
  5. Цепь 511 (LG) разомкнута, замкнута на питание или замкнута на массу
  6. Цепь 1139 (Vt / Ye) разомкнута, замыкается на массу
  7. PCM
  8. Исполнительный механизм управления скоростью
  9. Выключатель отключения управления скоростью
  10. Трос управления скоростью

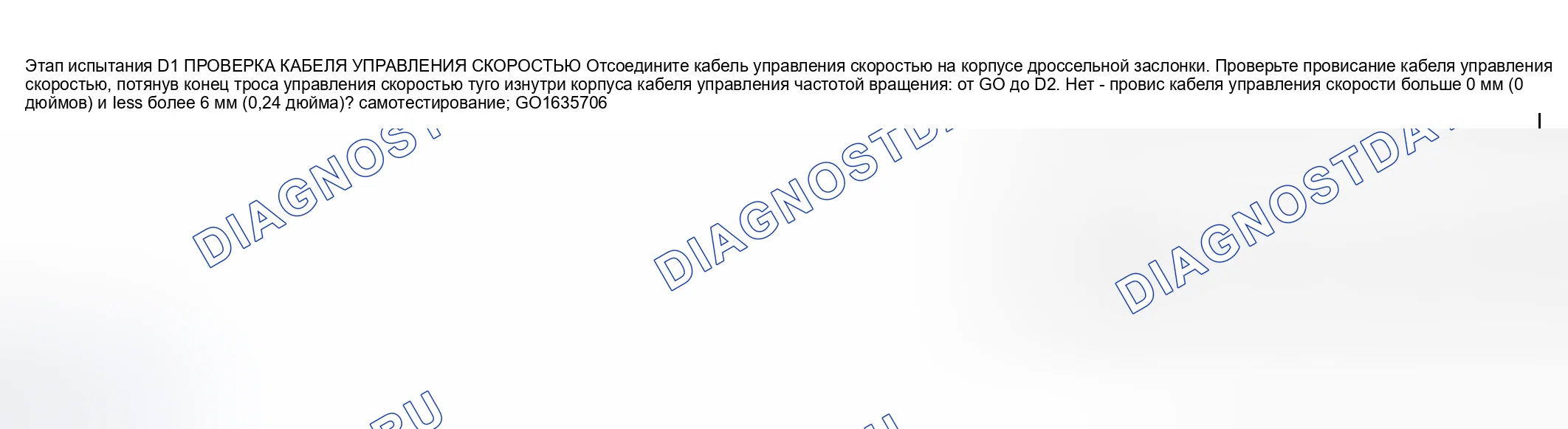

Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
  1. Цепь 10 (LG / Rd) разомкнута, замкнута на питание или замкнута на массу
  2. Цепь 307 (Bk / Ye) разомкнута, замкнута на питание или замкнута на массу
  3. Цепь 511 (LG) разомкнута, замкнута на питание или замкнута на массу
  4. Переключатель положения педали тормоза (BPP)
  5. Выключатель отключения управления скоростью
  6. PCM
  7. Исполнительный механизм управления скоростью

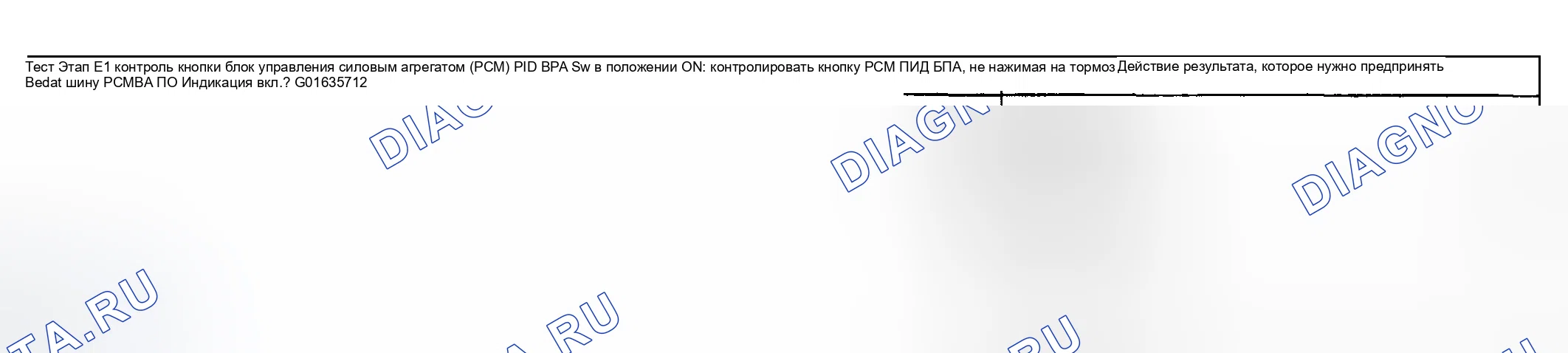

Схема №37
Схема №38
Схема №39
  1. Цепь 10 (Lb / Rd) разомкнута, замкнута на питание или замкнута на массу
  2. Цепь 151 (Lb / Bk) разомкнута, замкнута на питание или закорочена на массу
  3. Цепь 307 (Bk / Ye) разомкнута, замкнута на питание или замкнута на массу
  4. Цепь 359 (Gy / Rd) разомкнута, замкнута на питание или замкнута на массу
  5. Цепь 511 (LG) разомкнута, замкнута на питание или замкнута на массу
  6. Цепь 574 (Bk / Pk) разомкнута, замкнута на питание или замкнута на массу
  7. Цепь 848 (Dg / Og) разомкнута, замкнута на питание или замкнута на массу
  8. Цепь 1144 (Ye / Bk) разомкнута, замкнута на питание или замкнута на массу
  9. Переключатели управления скоростью
  10. Выключатель выключателя контроля скорости (BPA)
  11. Переключатель положения педали тормоза (BPP)
  12. Трос управления скоростью
  13. Исполнительный механизм управления скоростью
  14. PCM
  15. Цифровой датчик Tr
Схема №40

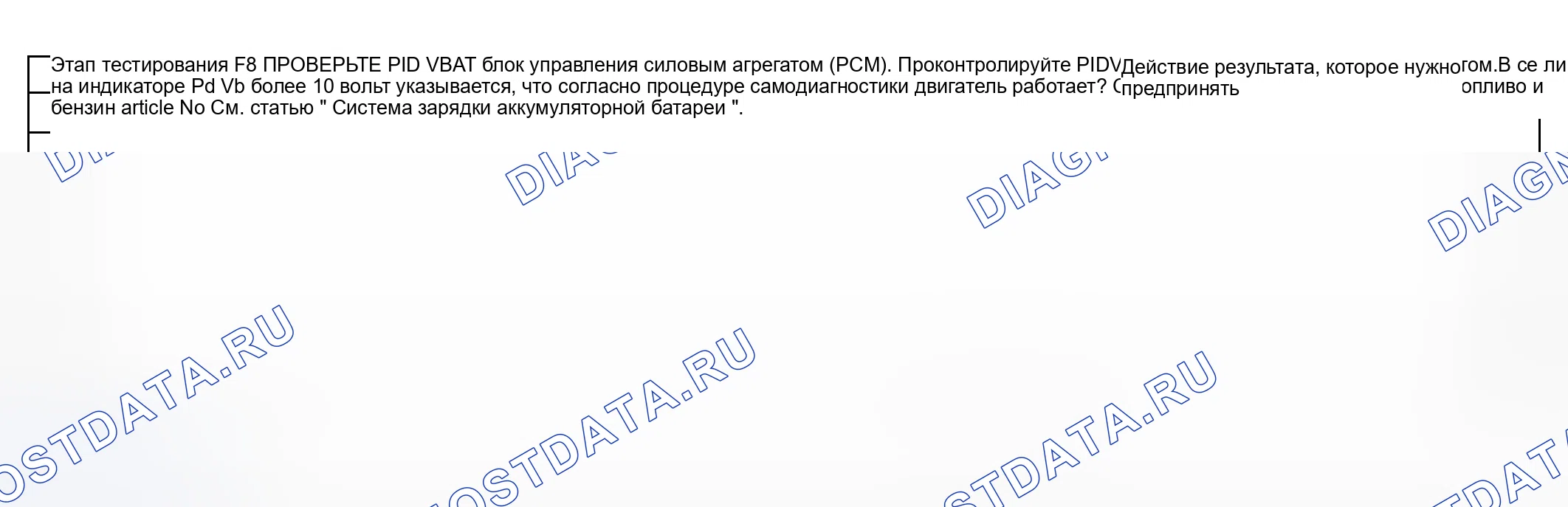

Схема №41
Схема №42
  1. Переключатели управления скоростью
  2. Исполнительный механизм управления скоростью
  3. PCM
  4. Комбинация приборов
Схема №43
Схема №44
  1. Удалите компоненты в порядке, указанном на следующей иллюстрации.
  2. Для установки выполните процедуру удаления в обратном порядке.

Пункт 4: Примечание по установке кронштейна троса управления скоростью

  1. Убедитесь, что лапки на тросе управления скоростью зафиксированы на месте и трос полностью посажен в кронштейн акселератора.

Пункт 5: Примечание по установке кабеля управления скоростью

  1. Убедитесь, что резиновое уплотнение полностью посажено на колпачок троса управления скоростью.
Схема №45
  1. Удалите компоненты в порядке, указанном на следующей иллюстрации.
  2. Для установки выполните процедуру удаления в обратном порядке.

Пункт 4: Примечание по снятию привода управления скоростью

  1. Снимите тормоз управления скоростью и исполнительный механизм в сборе.
Схема №46
  1. Снимите подушку безопасности, дополнительную информацию см. в разделе " УДЕРЖИВАЮЩИЕ СИСТЕМЫ ПОДУШКИ БЕЗОПАСНОСТИ ". (ref-160399)
  2. Удалите компоненты в порядке, указанном на следующей иллюстрации.
  3. Для установки выполните процедуру удаления в обратном порядке.
Схема №47
  1. Удалите компоненты в порядке, указанном на следующей иллюстрации.
  2. Для установки выполните процедуру удаления в обратном порядке.

Пункт 2: Снятие выключателя деактиватора управления скоростью Примечание

  1. Снимите выключатель деактиватора контроля скорости.

Пункт 2: Примечание по установке выключателя деактиватора контроля скорости

  1. После установки выключателя необходимо продуть тормозную систему (см. раздел " ТОРМОЗНАЯ СИСТЕМА "). (ref-192999)
