Характеристика
- Долговечна для вибрации, так как нет нити накала.
- HID лампа имела более длительный срок службы, чем галогенная лампа.
- Не работает при изменении полярности.
- Рабочее входное напряжение: 9-16V
Фары должны быть направлены с помощью надлежащего оборудования для установки луча и в соответствии с инструкциями изготовителя оборудования.
ПримечаниеЕсли существуют какие-либо правила, касающиеся установки фар в зоне, где будет использоваться транспортное средство, то их следует скорректировать таким образом, чтобы они отвечали этим требованиям.
Попеременно поворачивайте регулировочный механизм для регулировки направления фар. Если оборудование для установки луча недоступно, выполните следующие действия:
- Накачать шины до заданного давления и снять с автомобиля любые грузы, кроме водителя, запасного колеса и инструментов.
- Транспортное средство следует размещать на ровном полу.
- Проведите на экране вертикальные линии (Вертикальные линии, проходящие через соответствующие центры фар) и горизонтальную линию (Горизонтальная линия, проходящая через центр фар).
- Когда фара и аккумулятор находятся в нормальном состоянии, направьте фары так, чтобы самая яркая часть падала на горизонтальные и вертикальные линии. Сделайте горизонтальную (высокий a), вертикальную (низкий / высокий b) и горизонтальную (низкий c) регулировки нижнего луча с помощью регулировочного колеса.
Схема №32

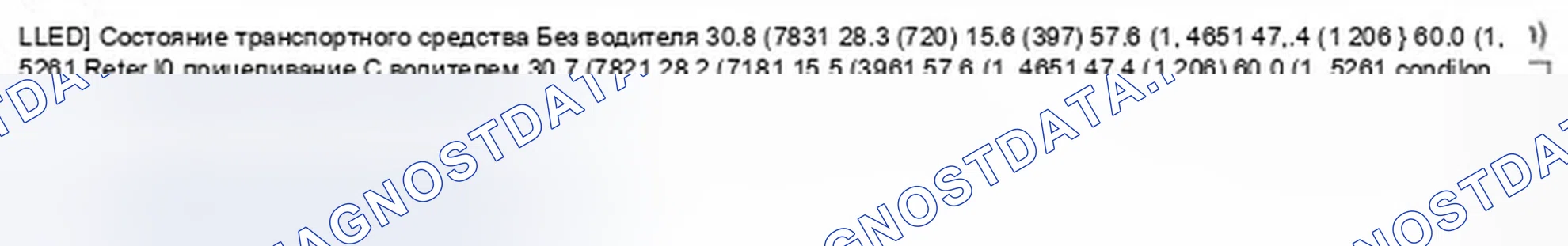

- Используя сканер, выполните следующие действия. (См. раздел " АДАПТИВНАЯ СИСТЕМА ПЕРЕДНЕГО ОСВЕЩЕНИЯ ") Загрузить параметр Стереть код ошибки Калибровка системы Стереть код ошибки Тест привода Проверьте код ошибки (ref-417776-S07808125122011083000000)
- Включить фару низкий и Hi луч после работы двигателя.
- Отрегулируйте " механическую наводку ".
Передняя противотуманная фара
Передние противотуманные фары должны быть направлены так же, как и фары фар.
Когда передние противотуманные фары и аккумуляторная батарея находятся в нормальном состоянии, наведите передние противотуманные фары, поворачивая регулировочный винт (А) вместе с водителем.
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
- Фара (ближний свет) Включите ближний свет без водителя на борту. Линия отсечки должна быть проецирована в линии отсечки, показанной на рисунке. Если устройство для выравнивания фар оборудовано, отрегулируйте переключатель устройства для выравнивания фар с 0 положениями.
- Включите переднюю противотуманную фару без водителя на борту. Линия отсечки должна проецироваться в допустимом диапазоне (заштрихованная область)
Схема №39
Схема №40
Схема №41
Схема №42
- Отсоедините отрицательную (-) клемму аккумулятора.
- Ослабление крепежного болта фары (А) (3EA).для ослабления нижнего крепежного болта снимите воздухоочиститель после ослабления крепежного болта.
- Отсоедините разъем фары (А) после снятия фары в сборе. ПРИМЕЧАНИЕ: Следите за тем, чтобы удерживающий зажим (А) не был поврежден.
- Снимите колпачки колб с головного фонаря в сборе после поворота против часовой стрелки. A: Головной фонарь (высокий) Колпак B: Головной фонарь (низкий) Колпак
Схема №43
Плафон салона
- Подсоедините разъем и установите комнатную лампу.
- Установите отражатель лампы и лампу лен.
Лампа тщеславия
- Установите лампу тщеславия.
- Установите объектив.
Схема №44
Схема №45
- Проверьте спецификацию входа / выхода " IPM " комнатной лампы с помощью GDS.
- Выберите опцию " вход / Выход monitoring ".
- Выберите опцию " Actuation проверка " для выполнения функционального тестирования.
Схема №46
- Отсоедините отрицательную (-) клемму аккумулятора.
- Снимите лампу потолочная консоль (А) после ослабления винта лампы потолочная консоль (2EA).
- Отсоедините разъем выключателя люка (A) и разъем лампы (B).
