Контроль кузова - диагностика модуля приборной панели: Диагностика Hyundai Equus II

Приборы и панель приборов 148 иллюстраций ~27 мин чтения

Диагностический индекс кода неисправности

DTC	Описание
расшифровка кода ошибки B1602	Ошибка CAN
расшифровка кода ошибки B1603	Коммуникационная шина CAN отключена
расшифровка кода ошибки B1605	Тайм-аут CAN DDM
расшифровка кода ошибки B1606	CAN Тайм-аут ADM
расшифровка кода ошибки B1607	Тайм-аут CAN P / Сиденье
расшифровка кода ошибки B1608	CAN Time-out TILT / TELE
расшифровка кода ошибки B1611	CAN Тайм-аут FAM
расшифровка кода ошибки B1613	Тайм-аут CAN CLU
расшифровка кода ошибки B1625	Сбой передачи данных блок управления двигателем
расшифровка кода ошибки B1640	Тайм-аут CAN Mfsw
расшифровка кода ошибки B1641	Тайм-аут CAN Fbws
расшифровка кода ошибки B1642	Тайм-аут CAN PTM
расшифровка кода ошибки B1643	Тайм-аут CAN ECW
расшифровка кода ошибки B1689	CAN Тайм-аут PDM
расшифровка кода ошибки B1971	Ошибка ввода парковочного положения

ДИАГНОСТИЧЕСКИЕ ОПИСАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

Схема №168

Рис. 168: Расположение компонентов. Hyundai Equus II

Условия обнаружения кода неисправности

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	Проверка связи по протоколу CAN.	IPM не являются состоянием сна. CAN высокий Line короткое замыкание to аккумулятор CAN низкий Line короткое замыкание to аккумулятор CAN высокий Line короткое замыкание to масса CAN низкий Line короткое замыкание to масса CAN CAN высокий и низкий Line короткое замыкание to each CAN высокий Line короткое замыкание to 5V Питание CAN высокий Line обрыв CAN низкий Line обрыв ПРЕДУПРЕЖДЕНИЕ: В состоянии сна CAN высокий Line xtag1 и CAN Llow Line - это напряжение батареи. 0V
Условия активации	Питание IPM включено (при нормальной связи).
Пороговое значение	CAN высокий: 0V или B + CAN низкий: 0V или B +
Время диагностики	2 сек.
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после устранения неисправности.

Внимание
В режиме ожидания сигнал CAN высокий Line 0V, а сигнал CAN низкий Line - напряжение батареи.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №169

Рис. 169: Схема диагностической цепи. Hyundai Equus II

Схема №170

Схема №171

Рис. 171: Форма сигнала и данные. Hyundai Equus II

Схема №172

Схема №173

Рис. 173: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S39314195792011083000000)
Произошло ли снова то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме датчика и / или IPM, или она была устранена, а память IPM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S06911129722011083000000)

Как проверить клеммы и разъёмы

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ ИПМ " ". (ref-417812-S06911129722011083000000)(ref-417812-S21650978492011083000000)

Схема №174

Рис. 174: Проверка сигнальной цепи IPM. Hyundai Equus II

Схема №175

Схема №176

Схема №177

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на IPM CAN высокий line. Спецификация: См. " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или починку массы ". (ref-417812-S18861865062011083000000)(ref-417812-S06911129722011083000000)
Проверить CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выбрать режим " Осциллограф ". Измерить форму сигнала на линии PSM CAN низкий. Спецификация: См. " ФОРМА СИГНАЛА ". Соответствует ли измеренная форма сигнала спецификации? ДА Перейти к процедуре " ПРОВЕРКА КОМПОНЕНТОВ ". НЕТ Проверки замыкания на батарею или массы Ремонт необходим и перейти к процедуре " ПРОВЕРКА ". (ref-417812-S18861865062011083000000)(ref-417812-S03669295842011083000000)(ref-417812-S06911129722011083000000)

Как проверить компонент

Проверьте внутренние ошибки блоков связи CAN.

Схема №178

Рис. 178: Проверка компонентов. Hyundai Equus II

Схема №179

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Модуль Bws с функцией предупреждения о сбое (Bws) и модуль расшифровка кода ошибки с функцией отслеживания причин. * Модуль связи CAN: IPM (межпанельный модуль), FAM (модуль передней панели), PDM (модуль распределения питания), DDM (дверной модуль), ADM (вспомогательный дверной модуль), ECW (электронный блок управления стеклоочистителем), CLU (блок управления), многофункциональный переключатель
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S06911129722011083000000)(ref-417812-S06911129722011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	Проверка связи по протоколу CAN.	IPM, PSM не находятся в состоянии сна. CAN высокий и низкий Line короткое замыкание to масса совпадают. CAN высокий и низкий Line короткое замыкание to аккумулятор совпадают.
Условия активации	IPM, питание PSM включено.
Пороговое значение	CAN Высокий / Низкий: 0V или B +
Время диагностики	Немедленно
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после устранения неисправности.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №180

Рис. 180: Схема диагностической цепи. Hyundai Equus II

Схема №181

Схема №182

Рис. 182: Форма сигнала и данные. Hyundai Equus II

Схема №183

Схема №184

Рис. 184: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S05103644632011083000000)
Произошло ли снова то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме датчика и / или ADM, или была отремонтирована, а память ADM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S24954555832011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". (ref-417812-S24954555832011083000000)(ref-417812-S06899540702011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №185

Рис. 185: Проверка компонентов. Hyundai Equus II

Схема №186

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Модуль Bws с функцией предупреждения о сбое (Bws) и модуль расшифровка кода ошибки с функцией отслеживания причин. * Модуль связи CAN: IPM (межпанельный модуль), FAM (модуль передней панели), PDM (модуль распределения питания), DDM (дверной модуль), ADM (вспомогательный дверной модуль), ECW (электронный блок управления стеклоочистителем), CLU (блок управления), многофункциональный переключатель
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S24954555832011083000000)(ref-417812-S24954555832011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > DDM)	IG ON Нет приема CAN Данные из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is.) IPM CAN высокий / низкий Линии открываются вместе Проверьте DDM (включая соответствующие предохранители) DDM CAN высокий / низкий Линии открываются
Условия активации	Включение питания IPM
Пороговое значение	Нет сообщений от DDM к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от DDM.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №187

Рис. 187: Схема диагностической цепи. Hyundai Equus II

Схема №188

Схема №189

Рис. 189: Форма сигнала и данные. Hyundai Equus II

Схема №190

Схема №191

Рис. 191: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S23792824272011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме IPM и / или DDM, или она была устранена, а память IPM не была очищена. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S07491616202011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ DDM " ". (ref-417812-S07491616202011083000000)(ref-417812-S06025021382011083000000)

Схема №192

Рис. 192: Проверка сигнальной цепи DDM. Hyundai Equus II

Схема №193

Схема №194

Схема №195

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на DDM CAN высокий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на аккумулятор или починку ". (ref-417812-S03787144782011083000000)(ref-417812-S07491616202011083000000)
Проверить CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выбрать режим " Осциллограф ". Измерить форму сигнала на DDM CAN низкий line. характеристика: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейти к процедуре " " КОНТРОЛЬ КОМПОНЕНТОВ " ". НЕТ Проверки короткого замыкания на аккумулятор или массы Ремонт необходим и перейти к процедуре " ПРОВЕРКА ". (ref-417812-S03787144782011083000000)(ref-417812-S00476592332011083000000)(ref-417812-S07491616202011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №196

Рис. 196: Проверка компонентов. Hyundai Equus II

Схема №197

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените сетевой коммутатор Электростеклоподъёмник на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S07491616202011083000000)(ref-417812-S07491616202011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > ADM)	IG ON No receiving CAN Data по причине шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is is.) IPM CAN высокий / низкий Lines открыть вместе Проверить ADM (включая соответствующие предохранители) ADM CAN высокий / низкий Lines открыть
Условия активации	Включение питания IPM
Пороговое значение	Нет сообщений от ADM к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от ADM.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №198

Рис. 198: Схема диагностической цепи. Hyundai Equus II

Схема №199

Схема №200

Рис. 200: Форма сигнала и данные. Hyundai Equus II

Схема №201

Схема №202

Рис. 202: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S23205510792011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме IPM и / или ADM, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S03497885642011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ ADM " ". (ref-417812-S03497885642011083000000)(ref-417812-S23038790742011083000000)

Схема №203

Рис. 203: Проверка сигнальной цепи ADM. Hyundai Equus II

Схема №204

Схема №205

Схема №206

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на ADM CAN высокий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли форма измеренного сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или починку ". (ref-417812-S41145971162011083000000)(ref-417812-S03497885642011083000000)
Проверка CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на линии ADM CAN низкий. Спецификация: См. " " ФОРМА СИГНАЛА " " Следует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". НЕТ Проверьте короткое замыкание на аккумулятор или землю Ремонт необходим и перейдите к процедуре " ПРОВЕРКА ". (ref-417812-S41145971162011083000000)(ref-417812-S11096531792011083000000)(ref-417812-S03497885642011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №207

Рис. 207: Проверка компонентов. Hyundai Equus II

Схема №208

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените ADM на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S03497885642011083000000)(ref-417812-S03497885642011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > PSM)	IG ON Нет приема CAN Данные из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is.) IPM CAN высокий / низкий Линии открываются вместе Проверьте PSM (включая соответствующие предохранители) PSM CAN высокий / низкий Линии открываются
Условия активации	Включение питания IPM
Пороговое значение	Отсутствует сообщение от PSM к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от PSM.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №209

Рис. 209: Схема диагностической цепи. Hyundai Equus II

Схема №210

Схема №211

Рис. 211: Форма сигнала и данные. Hyundai Equus II

Схема №212

Схема №213

Рис. 213: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S22258025122011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме IPM и / или PSM, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S02183080522011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ PSM " ". (ref-417812-S02183080522011083000000)(ref-417812-S02338275092011083000000)

Схема №214

Рис. 214: Проверка сигнальной цепи PSM. Hyundai Equus II

Схема №215

Схема №216

Схема №217

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на PSM CAN высокий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или починку массы ". (ref-417812-S24493254782011083000000)(ref-417812-S02183080522011083000000)
Проверить CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выбрать режим " Осциллограф ". Измерить форму сигнала на линии PSM CAN низкий. Спецификация: См. " ФОРМА СИГНАЛА ". Соответствует ли измеренная форма сигнала спецификации? ДА Перейти к процедуре " ПРОВЕРКА КОМПОНЕНТОВ ". НЕТ Проверки замыкания на батарею или массы Ремонт необходим и перейти к процедуре " ПРОВЕРКА ". (ref-417812-S24493254782011083000000)(ref-417812-S08748109782011083000000)(ref-417812-S02183080522011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №218

Рис. 218: Проверка компонентов. Hyundai Equus II

Схема №219

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените PSM на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S02183080522011083000000)(ref-417812-S02183080522011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > SCM)	IG ON Нет приема CAN Данные из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is.) IPM CAN высокий / низкий Lines открыть вместе Проверить SCM (включая соответствующие предохранители) SCM CAN высокий / низкий Lines открыть
Условия активации	Включение питания IPM
Пороговое значение	Нет сообщений от SCM к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от SCM.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №220

Рис. 220: Схема диагностической цепи. Hyundai Equus II

Схема №221

Схема №222

Рис. 222: Форма сигнала и данные. Hyundai Equus II

Схема №223

Схема №224

Рис. 224: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S13402382082011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме IPM и / или PSM, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S33050862872011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ SCM " ". (ref-417812-S33050862872011083000000)(ref-417812-S24790404552011083000000)

Схема №225

Рис. 225: Проверка сигнальной цепи SCM. Hyundai Equus II

Схема №226

Схема №227

Схема №228

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на SCM CAN высокий line. Спецификация: Обратитесь к " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или починку массы. (ref-417812-S18434167052011083000000)(ref-417812-S33050862872011083000000)
Проверьте CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на SCM CAN низкий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". НЕТ Проверьте короткое замыкание на батарею или землю Ремонт необходим и перейдите к процедуре " ПРОВЕРКА ". (ref-417812-S18434167052011083000000)(ref-417812-S39423918702011083000000)(ref-417812-S33050862872011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №229

Рис. 229: Проверка компонентов. Hyundai Equus II

Схема №230

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените SCM на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S33050862872011083000000)(ref-417812-S33050862872011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > FAM)	IG ON Нет приема Данные CAN из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is.) IPM CAN высокий / низкий Линии открываются вместе Проверьте FAM (включая соответствующие предохранители) FAM CAN высокий / низкий Линии открываются
Условия активации	Включение питания IPM
Пороговое значение	Нет сообщения от FAM к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от FAM.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №231

Рис. 231: Схема диагностической цепи. Hyundai Equus II

Схема №232

Схема №233

Рис. 233: Форма сигнала и данные. Hyundai Equus II

Схема №234

Схема №235

Рис. 235: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S05508548022011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме IPM и / или FAM, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S00109951502011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ FAM " ". (ref-417812-S00109951502011083000000)(ref-417812-S40245808382011083000000)

Схема №236

Рис. 236: Проверка сигнальной цепи FAM. Hyundai Equus II

Схема №237

Схема №238

Схема №239

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на FAM CAN высокий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или починку ". (ref-417812-S37067964982011083000000)(ref-417812-S00109951502011083000000)
Проверить CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выбрать режим " Осциллограф ". Измерить форму сигнала на линии FAM CAN низкий. Спецификация: См. " ФОРМА СИГНАЛА ". Соответствует ли измеренная форма сигнала спецификации? ДА Перейти к процедуре " ПРОВЕРКА КОМПОНЕНТОВ ". НЕТ Проверки короткого замыкания на батарею или массы Ремонт необходим и перейти к процедуре " ПРОВЕРКА ". (ref-417812-S37067964982011083000000)(ref-417812-S21023409312011083000000)(ref-417812-S00109951502011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №240

Рис. 240: Проверка компонентов. Hyundai Equus II

Схема №241

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените FAM на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S00109951502011083000000)(ref-417812-S00109951502011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > CLU)	IG ON Нет приема CAN Данные из-за шина OFF (Проверьте шина CAN ERROR расшифровка кода ошибки is.) IPM CAN высокий / низкий Линии открываются вместе Проверьте CLU (включая соответствующие предохранители) CLU CAN высокий / низкий Линии открываются
Условия активации	Включение питания IPM
Пороговое значение	Отсутствие сообщения от CLU к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от CLU.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №242

Рис. 242: Схема диагностической цепи. Hyundai Equus II

Схема №243

Схема №244

Рис. 244: Форма сигнала и данные. Hyundai Equus II

Схема №245

Схема №246

Рис. 246: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S18666002832011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме IPM и / или CLU, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S10451183292011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ CLU " ". (ref-417812-S10451183292011083000000)(ref-417812-S29083826192011083000000)

Схема №247

Рис. 247: Проверка сигнальной цепи CLU. Hyundai Equus II

Схема №248

Схема №249

Схема №250

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на CLU CAN высокий line. Спецификация: См. " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". NO проверить короткое замыкание to аккумулятор or масса REPAIR, as go. (ref-417812-S24427873372011083000000)(ref-417812-S10451183292011083000000)
Проверьте CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на CLU CAN низкий line. Спецификация: См. " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре " ПРОВЕРКА КОМПОНЕНТОВ ". НЕТ Проверьте короткое замыкание на батарею или землю Ремонт необходим и перейдите к процедуре " ПРОВЕРКА ". (ref-417812-S24427873372011083000000)(ref-417812-S31725985832011083000000)(ref-417812-S10451183292011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №251

Рис. 251: Проверка компонентов. Hyundai Equus II

Схема №252

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените CLU на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S10451183292011083000000)(ref-417812-S10451183292011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	Проверка связи между блок управления двигателем и IPM.	Линия с помехами между блок управления двигателем и IPM. Неисправен блок управления двигателем
Условия активации	При получении IPM данных от блок управления двигателем при повороте ключа IG из положения OFF в положение ON.
Пороговое значение	Аномальные данные: 5 раз и более.
Время диагностики	5 раз.
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается после того, как IPM получает нормальные данные 5 и более раз от блок управления двигателем.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №253

Рис. 253: Схема диагностической цепи. Hyundai Equus II

Схема №254

Схема №255

Рис. 255: Форма сигнала и данные. Hyundai Equus II

Схема №256

Рис. 256: Анализ данных Scantool. Hyundai Equus II

IG " ON " (" Включено ") и ENG " OFF " (" Выключено ")
После подключения GDS выбрать режим " Осциллограф ".
Измерьте форму сигнала на линии последовательной связи IPM и блок управления двигателем.
Соответствует ли измеренная форма сигнала спецификации? ДА Неисправность периодически вызывается плохим контактом в разъеме IPM и / или блок управления двигателем для ремонта транспортного средства или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Проверьте на обрыв или короткое замыкание на линии связи между блок управления двигателем и Iдля ремонта. (ref-417812-S09216981642011083000000)(ref-417812-S09216981642011083000000)(ref-417812-S09216981642011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > Mfsw)	IG ON Нет приема CAN Данные из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is is.) IPM CAN высокий / низкий Линии открываются вместе Проверьте Mfsw (Включая соответствующие предохранители) Mfsw CAN высокий / низкий Линии открываются
Условия активации	Включение питания IPM
Пороговое значение	Отсутствие сообщения от МФСВ в ИПМ в течение 10 с.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от Mfsw.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №257

Рис. 257: Схема диагностической цепи. Hyundai Equus II

Схема №258

Схема №259

Рис. 259: Форма сигнала и данные. Hyundai Equus II

Схема №260

Схема №261

Рис. 261: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S12042129112011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме IPM и / или Mfsw, или она была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. При необходимости отремонтируйте или замените, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S36779088832011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " Mfsw сигнал цепь проверка " ". (ref-417812-S36779088832011083000000)(ref-417812-S08205068422011083000000)

Схема №262

Рис. 262: Проверка сигнальной цепи Mfsw. Hyundai Equus II

Схема №263

Схема №264

Схема №265

Проверить CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выбрать режим " Осциллограф ". Измерить форму сигнала на Mfsw CAN высокий line. характеристика: См. " " ФОРМА СИГНАЛА " " Следует ли форма измеряемого сигнала спецификации? ДА Перейти к процедуре 2 " CAN низкий Line проверка ". NO проверить короткое замыкание to batterbattery or масса repair as. (ref-417812-S36213827862011083000000)(ref-417812-S36779088832011083000000)
Проверьте CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на Mfsw CAN низкий line. характеристика: Обратитесь к " " Форма сигнала " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре " " COMPONENT INSPPECTION " ". НЕТ Проверьте короткое замыкание на аккумуляторную батарею или землю. Выполните ремонт по мере необходимости ". (ref-417812-S36213827862011083000000)(ref-417812-S23875896502011083000000)(ref-417812-S36779088832011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №266

Рис. 266: Проверка компонентов. Hyundai Equus II

Схема №267

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените Mfsw на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S36779088832011083000000)(ref-417812-S36779088832011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > Fbws)	IG ON Нет приема CAN Данные из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is is.) IPM CAN высокий / низкий Линии открываются вместе Проверьте Fbws (включая соответствующие предохранители) Fbws CAN высокий / низкий Линии открываются
Условия активации	Включение питания IPM
Пороговое значение	Нет сообщения от Fbws к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от Fbws.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №268

Рис. 268: Схема диагностической цепи. Hyundai Equus II

Схема №269

Схема №270

Рис. 270: Форма сигнала и данные. Hyundai Equus II

Схема №271

Схема №272

Рис. 272: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S08549396422011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме IPM и / или Fbws, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S18328507532011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ Fbws " ". (ref-417812-S18328507532011083000000)(ref-417812-S25846851012011083000000)

Схема №273

Рис. 273: Проверка сигнальной цепи Fbws. Hyundai Equus II

Схема №274

Схема №275

Схема №276

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на Fbws CAN высокий line. Спецификация: Обратитесь к " Форма сигнала ". Форма измеряемого сигнала соответствует спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или починку массы ". (ref-417812-S20931409042011083000000)(ref-417812-S18328507532011083000000)
Проверьте CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на Fbws CAN низкий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли форма измеренного сигнала спецификации? ДА Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". НЕТ Проверьте короткое замыкание на батарею или починку ". (ref-417812-S20931409042011083000000)(ref-417812-S04893483662011083000000)(ref-417812-S18328507532011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №277

Рис. 277: Проверка компонентов. Hyundai Equus II

Схема №278

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените Fbws на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S18328507532011083000000)(ref-417812-S18328507532011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > PTM)	IG ON Нет приема CAN Данные из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is is.) IPM CAN высокий / низкий Линии открываются вместе Проверьте PTM (включая соответствующие предохранители) PTM CAN высокий / низкий Линии открываются
Условия активации	Включение питания IPM
Пороговое значение	Отсутствует сообщение от PTM к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от PTM.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №279

Рис. 279: Схема диагностической цепи. Hyundai Equus II

Схема №280

Схема №281

Рис. 281: Форма сигнала и данные. Hyundai Equus II

Схема №282

Схема №283

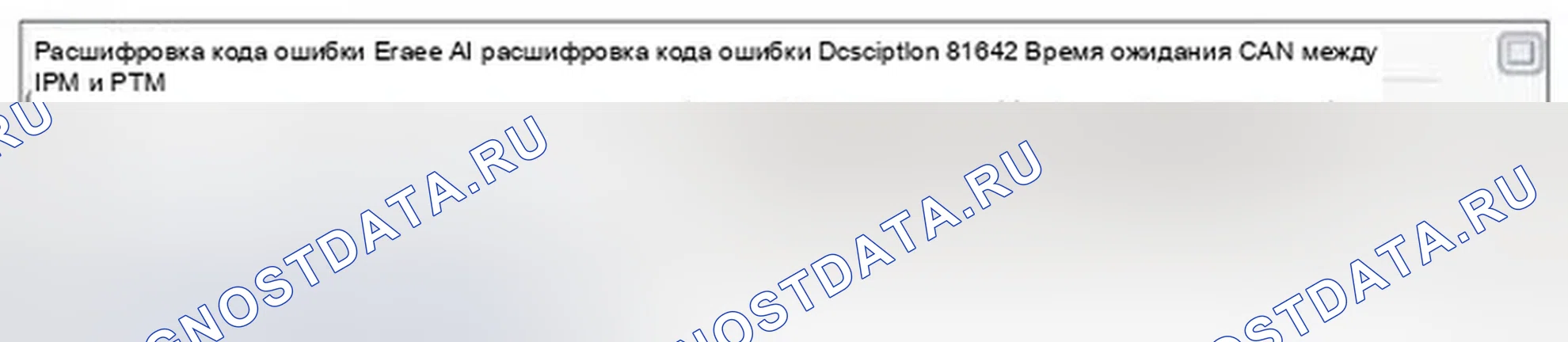

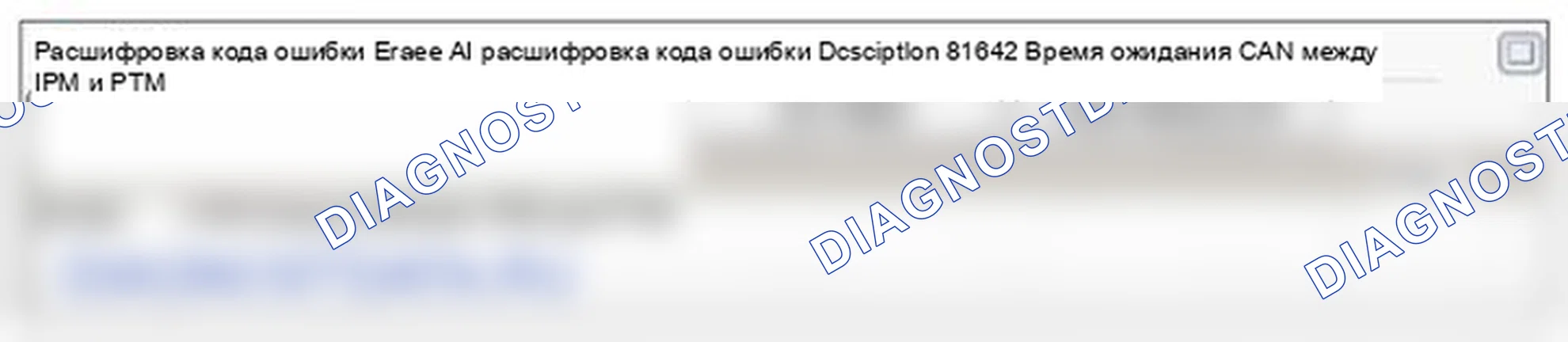

Рис. 283: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S33619730722011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме IPM и / или PTM, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S09310646302011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте при необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ PTM " ". (ref-417812-S09310646302011083000000)(ref-417812-S12379410412011083000000)

Схема №284

Рис. 284: Проверка сигнальной цепи PTM. Hyundai Equus II

Схема №285

Схема №286

Схема №287

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на PTM CAN высокий line. Спецификация: Обратитесь к " Форма сигнала ". Форма измеряемого сигнала соответствует спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или починку массы ". (ref-417812-S36659912292011083000000)(ref-417812-S09310646302011083000000)
Проверьте CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на линии PTM CAN низкий. Спецификация: См. " ФОРМА СИГНАЛА ". Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре " ПРОВЕРКА КОМПОНЕНТОВ ". НЕТ Проверьте короткое замыкание на батарею или землю Ремонт необходим и перейдите к процедуре " ПРОВЕРКА ". (ref-417812-S36659912292011083000000)(ref-417812-S14061793462011083000000)(ref-417812-S09310646302011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №288

Рис. 288: Проверка компонентов. Hyundai Equus II

Схема №289

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените PTM на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S09310646302011083000000)(ref-417812-S09310646302011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	Проверка связи CAN (IPM < -- > ECW)	IG ON Нет приема CAN Данные из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is.) IPM CAN высокий / низкий Lines обрыв together проверить ECW (Including the related fuses) ECW CAN высокий / низкий Lines обрыв
Условия активации	Включение питания IPM
Пороговое значение	Нет сообщений от ECW к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от ECW.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №290

Рис. 290: Схема диагностической цепи. Hyundai Equus II

Схема №291

Схема №292

Рис. 292: Форма сигнала и данные. Hyundai Equus II

Схема №293

Схема №294

Рис. 294: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S39220104072011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме IPM и / или ECW, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S16167174602011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Была ли обнаружена проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Перейдите к процедуре " " ПРОВЕРКА СИГНАЛЬНОЙ ЦЕПИ ECW " ". (ref-417812-S16167174602011083000000)(ref-417812-S31765163602011083000000)

Схема №295

Рис. 295: Проверка сигнальной цепи ECW. Hyundai Equus II

Схема №296

Схема №297

Схема №298

Проверка CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на ECW CAN высокий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или починку массы ". (ref-417812-S32586628372011083000000)(ref-417812-S16167174602011083000000)
Проверьте CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на ECW CAN низкий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". НЕТ Проверьте короткое замыкание на батарею или землю Ремонт необходим и перейдите к процедуре " ПРОВЕРКА ". (ref-417812-S32586628372011083000000)(ref-417812-S03758694112011083000000)(ref-417812-S16167174602011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №299

Рис. 299: Проверка компонентов. Hyundai Equus II

Схема №300

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените ECW на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S16167174602011083000000)(ref-417812-S16167174602011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	CAN Comm. проверить (IPM < -- > PDM)	IG ON Нет приема данных CAN из-за шина OFF (проверить шина CAN ERROR расшифровка кода ошибки is.) IPM CAN высокий / низкий Lines обрыв together проверить PDM (Including the related fuses) PDM CAN высокий / низкий Lines обрыв
Условия активации	Включение питания IPM
Пороговое значение	Нет сообщений от PDM к IPM в течение 10 секунд.
Время диагностики	10 с
Время стирания расшифровка кода ошибки	Расшифровка кода ошибки стирается сразу после получения данных от PDM.

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №301

Рис. 301: Схема диагностической цепи. Hyundai Equus II

Схема №302

Схема №303

Рис. 303: Форма сигнала и данные. Hyundai Equus II

Схема №304

Схема №305

Рис. 305: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S42763736122011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА. Перейдите к следующей процедуре. НЕТ. Неисправность периодически вызвана плохим контактом в разъеме IPM и / или PTM, или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S40332036442011083000000)

Многие неисправности в электрической системе вызваны плохим жгутом (ами) и клеммами. Неисправности также могут быть вызваны помехами от других электрических систем, а также механическими или химическими повреждениями.
Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения.
Обнаружена ли проблема? ДА Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Перейдите к процедуре проверки сигнальной цепи PDM. (ref-417812-S40332036442011083000000)

Схема №306

Рис. 306: Проверка сигнальной цепи PTM. Hyundai Equus II

Схема №307

Схема №308

Схема №309

Проверьте CAN высокий Line IG " ON " и ENG " OFF " После подключения GDS выберите режим " Осциллограф ". Измерьте форму сигнала на PDM CAN высокий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейдите к процедуре 2 " CAN низкий Line проверка ". НЕТ Проверьте короткое замыкание на батарею или заземлите РЕМОНТ. (ref-417812-S15138829762011083000000)(ref-417812-S40332036442011083000000)
Проверить CAN низкий Line IG " ON " и ENG " OFF " После подключения GDS выбрать режим " Осциллограф ". Измерить форму сигнала на PDM CAN низкий line. Спецификация: См. " " ФОРМА СИГНАЛА " " Соответствует ли измеренная форма сигнала спецификации? ДА Перейти к процедуре " " ПРОВЕРКА КОМПОНЕНТОВ " ". НЕТ Проверки короткого замыкания на батарею или массы Ремонт необходим и перейти к процедуре " ПРОВЕРКА ". (ref-417812-S15138829762011083000000)(ref-417812-S37053078052011083000000)(ref-417812-S40332036442011083000000)

Проверьте внутренние ошибки блоков связи CAN.

Схема №310

Рис. 310: Проверка компонентов. Hyundai Equus II

Схема №311

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
Замените PDM на новый и снова проверьте расшифровка кода ошибки.
Код стерт? ДА Замените на известный - исправный блок и проверьте правильность работы. Если проблема устранена, замените блок и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". НЕТ Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА АВТОМОБИЛЯ " ". (ref-417812-S40332036442011083000000)(ref-417812-S40332036442011083000000)

Пункт	Условие обнаружения	Возможная причина
Стратегия расшифровка кода ошибки	Проверьте выключатель остановки " ON " по уровню напряжения (Ниже 2V) Проверьте сигнал скорости транспортного средства от CLU (2MPHх3км / ч) IGN ON	Проверка состояния входного сигнала останова (вкл. / выкл.)
Условия активации	Кнопка Start Vehicle (опция) IG ON Stop выключатель: ON Скорость автомобиля: выше 3 км/ч (3 км / ч)
Пороговое значение	Стоп-сигнал Вход ВКЛ.: Ниже 2V Стоп-сигнал Вход ВЫКЛ.: Выше 7V
Время диагностики	Выключатель остановки находится в положении " ON " в течение 10 секунд и более при включенном IG, и скорость транспортного средства превышает 3 км/ч (3 км / ч).
Время стирания расшифровка кода ошибки	IG OFF Stop сигнал вход: OFF Скорость транспортного средства: Ниже 3 км/ч (3 км / ч) (* расшифровка кода ошибки стирается немедленно, когда состояние транспортного средства соответствует 1 условию из выше 3.)

ТАБЛИЦА УСЛОВИЙ ОБНАРУЖЕНИЯ расшифровка кода ошибки

Схема №312

Рис. 312: Схема диагностической цепи. Hyundai Equus II

Схема №313

Рис. 313: Форма сигнала и данные. Hyundai Equus II

Схема №314

Рис. 314: Анализ данных Scantool. Hyundai Equus II

Подключить GDS.
IG «ON» и двигатель «OFF».
Выберите режим «Анализ расшифровка кода ошибки».
После стирания расшифровка кода ошибки поддерживайте состояние транспортного средства в пределах " разрешающих условий " (см. таблицу " " расшифровка кода ошибки Условие обнаружения " "). (ref-417812-S26616521952011083000000)
Снова ли произошло то же самое расшифровка кода ошибки? ДА Перейдите к следующей процедуре. НЕТ Неисправность периодически вызвана плохим контактом в разъеме переключателя положения рычага переключения P и / или IPM или была отремонтирована, а память IPM не была очищена. Тщательно проверьте разъемы на предмет неплотности, плохого соединения, изгиба, коррозии, загрязнения, ухудшения или повреждения. Отремонтируйте или замените по мере необходимости, а затем перейдите к процедуре " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА ". (ref-417812-S33806444362011083000000)

Схема №315

Рис. 315: Анализ данных услуг. Hyundai Equus II

IG " OFF " и подключите GDS.
IG " ON " и выберите меню " Current Data ".
Проверьте служебные данные положения P рычага переключения передач. Технические характеристики: Когда рычаг переключения передач находится в положении P: ON, в другом диапазоне: OFF
Соответствуют ли сервисные данные спецификациям? ДА Тщательно проверьте разъемы на предмет ослабления, плохого соединения, изгиба, коррозии, загрязнения, износа или повреждения. Отремонтируйте или замените по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". НЕТ Проверьте переключатель положения P и соответствующую цепь. Отремонтируйте по мере необходимости и перейдите к процедуре " " ПРОВЕРКА РЕМОНТА ТРАНСПОРТНОГО СРЕДСТВА " ". (ref-417812-S33806444362011083000000)(ref-417812-S33806444362011083000000)
