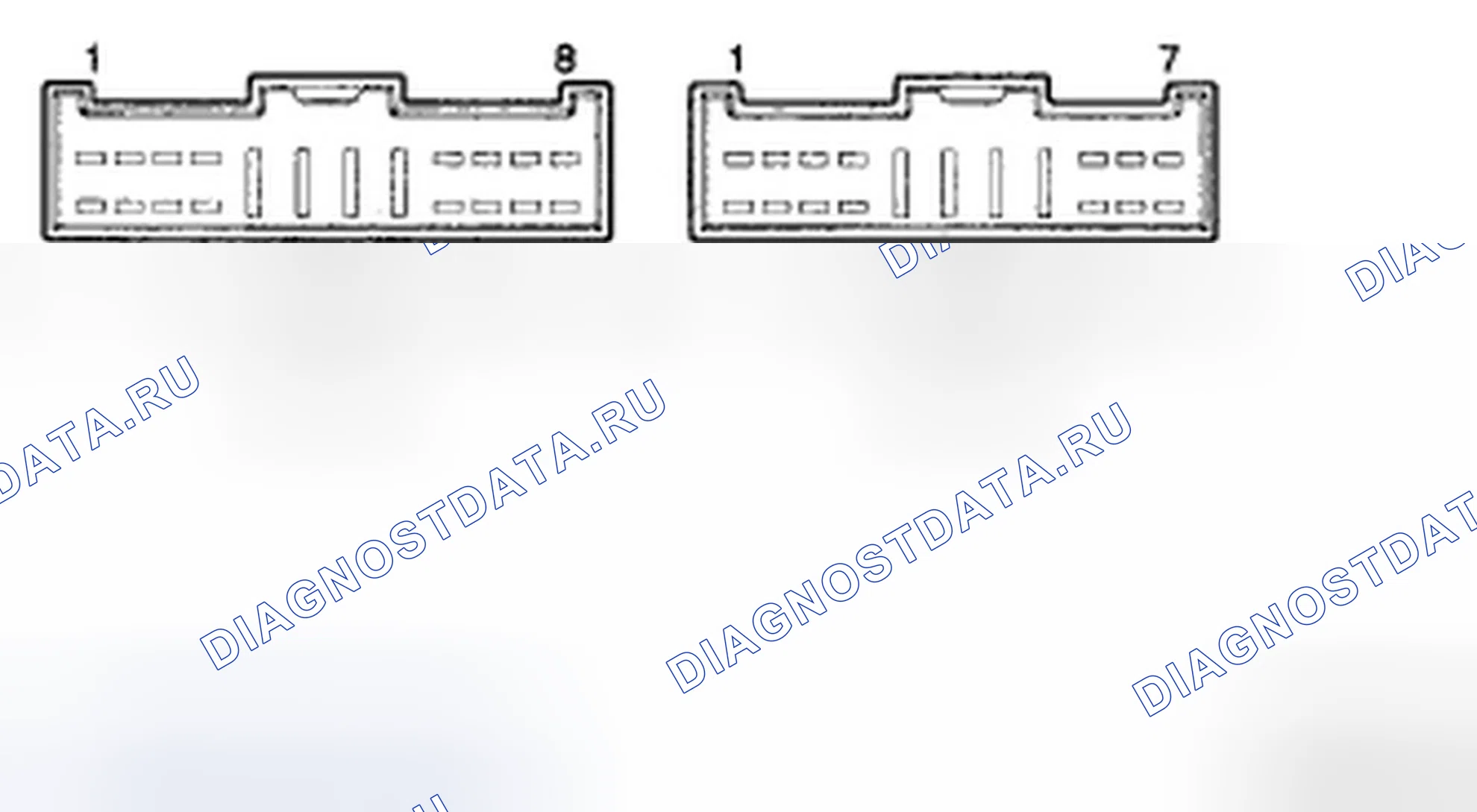

Схема №1
Схема №2
Схема №3
Примечание* Используйте только указанные предохранители.
| ПЛАВКАЯ ВСТАВКА | СИЛА ТОКА | С ЗАЩИТОЙ ЦЕПИ |
|---|---|---|
| ABS-1 | 40A | Модуль управления ABS, многофункциональный контрольный разъем |
| ABS-2 | 20A | Модуль управления ABS, многофункциональный контрольный разъем |
| I / P (B +) 1 | 40A | Предохранитель (Fr P / Сиденье, Rr P / Сиденье, T / LID, T / SIG, TILT, педаль, Rr Curtain) |
| RR HTD | 40A | Реле обогрева стекла |
| Воздуходувка | 40A | Реле воздуходувки |
| P/WDW | 40A | Предохранитель (P / Wdw Lh, Pwdw Rh) |
| IGN-2 | 40A | Выключатель зажигания (IG2 Пуск), Пусковое реле |
| УСТАНОВКА ПИРОЛИЗА RLY | 30A | Реле управления двигателем |
| I / P (B +) 2 | 30A | Предохранитель (ключ SOL., ECS / Rr FOG), разъем питания |
| IGN-1 | 30A | Выключатель зажигания (ACC, IG1) |
| ALT | 150A | Плавкая вставка (ABS1, ABS2, Rr HTD, Воздуходувка) |
ИДЕНТИФИКАЦИЯ ПЛАВКИХ ВСТАВОК КОРОБКИ РЕЛЕ (МОТОРНЫЙ ОТСЕК)
| FUSE | СИЛА ТОКА | С ЗАЩИТОЙ ЦЕПИ | |
|---|---|---|---|
| 1 | HORN | 15A | Реле звукового сигнала |
| 2 | TAIL | 20A | Реле задних фонарей |
| 3 | ECU | 10A | PCM |
| 4 | IG1 | 10A | Не используется |
| 5 | DRL | 15A | Реле сирены охранной сигнализации |
| 6 | FR FOG (РВ ТУМАН) | 15A | Реле передней противотуманной фары |
| 7 | Кондиционер | 10A | Реле кондиционера |
| 8 | F / НАСОС | 20A | Реле топливного насоса |
| 9 | Диод | Не используется | |
| 10 | ATM | 20A | Реле управления ATM |
| 11 | STOP | 15A | Выключатель стоп-сигнала |
| 12 | HID Lo Rh (ВКЛ. | 15A | Реле HID (только для HID Lp) |
| 13 | Люк | 15A | Индикатор потолочная консоль |
| 14 | Промывная колонна H / Lp | 20A | Не используется |
| 15 | H/LP HI | 20A | Реле фар (высокий) |
| 16 | ECV (B +) | 10A | PCM |
| 17 | SNSR3 | 10A | Реле A / C Инжекторы реле вентилятора охлаждения # 1, -6 |
| 18 | SNSR1 | 15A | Модуль управления иммобилайзером Датчик массовый расход воздуха Регулирующий клапан масла блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) # 1, -2 Регулируемый клапан впускного коллектора |
| 19 | SNSR2 | 15A | Датчик O2 # 1, 2, 3, 4 |
| 20 | В / Уп | 10A | Резервная лампа Выключатель Стоп-сигнал Выключатель трансмиссия диапазон Переключатель Датчик скорости автомобиля |
| 21 | КАТУШКА IGN | 20A | Змеевик IGN # 1 -6, конденсатор |
| 22 | ECU | 10A | PCM |
| 23 | H / Lp Lo HID Lo Lh (ОБОГРЕВ ЛЕВ. | 20A | Реле фар (низкий) |
| 24 | ABS | 10A | Многофункциональный контрольный разъем модуля управления ABS ESP |
ИДЕНТИФИКАЦИЯ ПРЕДОХРАНИТЕЛЕЙ КОРОБКИ РЕЛЕ (МОТОРНЫЙ ОТСЕК)
Описание предохранителей и реле: обзора
Блок управления зажиганием объединен со многими видами реле и установлен под модулем управления кузовом.
Коробка реле (вспомогательный отсек).
