Система задней подвески: Технические характеристики Hyundai Accent II рестайлинг

Задняя подвеска 11 иллюстраций ~1 мин чтения

Технические характеристики системы задней подвески: технического характеристики

Модель	Свободная высота, мм (дюйм)	Цвет идентификации
Стандартный мм (дюйм)	345,7 (13,6)	Желтый - 1
Спортивная подвеска мм (дюйм)	337,5 (13,3)	Розовый - 1

Витая пружина

Пункт		Характеристика
Напечатать		Тип масла / тип газа
Ход, мм (дюйм)		211 (8.3)
Демпфирующая сила при скорости поршня 0,3 м / с		Стандарт	Спортивная подвеска
Расширение N (кг)		410 + / - 70 (41 + / - 7)	590 + / - 100 (59 + / - 10)
Сжатие N (кг)		180 + / - 50 (18 + / - 5)	230 + / - 60 (23 + / - 6)

Амортизатор

Схема №1

Рис. 1. Hyundai Accent II рестайлинг

Схема №2

Рис. 2: СТАНДАРТ ОБСЛУЖИВАНИЯ. Hyundai Accent II рестайлинг

Момент затяжки

Пункты	Н.м	Kgf.cm
Замковый орех	220 -- 260	2200 -- 2600
Гайка для верхней установки стойки	20 -- 30	200 -- 300
Стойка в сборе к кулаку	75 -- 90	750 -- 900
Самоконтрящаяся гайка крепления передней стойки	60 -- 70	600 -- 700
Шаровой шарнир нижнего рычага к кулаку	60 -- 72	600 -- 720
Монтажный болт кронштейна нижнего рычага / нижнего рычага	95 -- 120	950 -- 1200
Шарнирное соединение конца тяги с цапфой	15 -- 34	150 -- 340
Стопор заднего валика к болту подрамника	30 -- 40	300 -- 400
Гайка крепления стопора заднего валка	45 -- 60	450 -- 600
Гайка самоконтрящаяся крепления задней стойки	45 -- 50	450 -- 500
Связь заднего стабилизатора с планкой стабилизатора	35 -- 45	350 -- 450
Болт кронштейна штанги заднего стабилизатора	17 -- 26	170 -- 260
Задний рычаг подвески (А, В) к буксовому колесу	130 -- 150	1300 -- 1500
Рычаг задней подвески (А) к раме кузова	100 -- 120	1000 -- 1200
Рычаг задней подвески (B) к раме кузова	80 -- 100	800 -- 1000
Тяговый рычаг к гайке буксового узла	130 -- 150	1300 -- 1500
Тяговое плечо к гайке кронштейна	100 -- 120	1000 -- 1200
Задний кронштейн к раме кузова	40 -- 50	400 -- 500

Моменты затяжки

Внимание	Самоконтрящиеся гайки после снятия замените новыми.

Схема №3

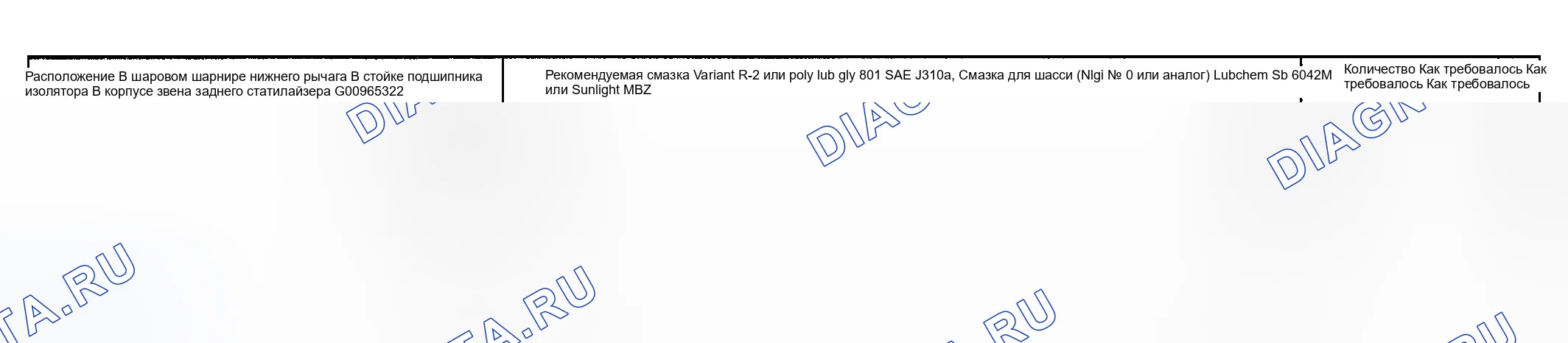

Рис. 3: СМАЗОЧНЫЕ МАТЕРИАЛЫ. Hyundai Accent II рестайлинг

Схема №4

Рис. 4: СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ. Hyundai Accent II рестайлинг

Схема №5

Рис. 5. Hyundai Accent II рестайлинг

Схема №6

Рис. 6. Hyundai Accent II рестайлинг

Схема №7

Рис. 7: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ. Hyundai Accent II рестайлинг

Схема №8

Рис. 8: КОМПОНЕНТЫ. Hyundai Accent II рестайлинг

Схема №9

Рис. 9: ДЕМОНТАЖ. Hyundai Accent II рестайлинг

Схема №10

Рис. 10. Hyundai Accent II рестайлинг

Сложите спинку заднего сиденья в сборе.
Снимите отделку динамика и боковую отделку багажа.
Отверните верхние установочные гайки 3 задней стойки.
Снимите колесо и шину.
Отсоедините тормозной шланг и проводку датчика скорости колеса от задней стойки.
Снимите крепежные болты стойки и кронштейна (2). ВНИМАНИЕ: Будьте осторожны, чтобы не уронить заднюю стойку.
Снимите заднюю стойку в сборе.

Схема №11

Рис. 11: РАЗБОРКА. Hyundai Accent II рестайлинг

С помощью специального инструмента сжать спиральную пружину до тех пор, пока на стойке не возникнет лишь небольшое натяжение. ПРИМЕЧАНИЕ: Не используйте ударный пистолет.
Отверните гайку на верхнем торце амортизатора.
Снимите верхнее гнездо пружины, спиральную пружину, пылезащитную крышку и стойку в сборе.
