Двери: Снятие и установка Honda Odyssey IV

Наружные кузовные панели 101 иллюстрация ~26 мин чтения

Как снять /монтаж переднюю дверной панели

Требуются специальные инструменты

  1. Набор инструментов для облицовки KTC SOJATP2014 *
  2. Съемник подушечек. Snap-on A 177A или эквивалент, коммерчески доступный * Доступен через американскую программу Honda Tool и Equipment Program; вызов 888-424-6857

ПримечаниеИспользуйте соответствующий инструмент из набора инструментов облицовки KTC, чтобы избежать повреждения при проверке компонентов.

Схема №43
Схема №44
Схема №45
Схема №46
Схема №47
Схема №48
Схема №49
  1. Полностью опустите стекло.
  2. Используя соответствующий инструмент для облицовки, вытяните заднюю часть крышки (A), чтобы освободить крючки (B, C), затем снимите крышку и винты, крепящие внутреннюю ручку (D).
  3. Снимите панель выключателя стеклоподъемника (A). Вставьте соответствующий обрезной инструмент в паз на панели выключателя и поднимите вверх, чтобы освободить задний зажим. Вытяните по краю панели, чтобы освободить крючки (B) и передний зажим. Отсоедините разъем переключателя зеркала питания (C) (водителя) и разъем переключателя стеклоподъемника (D).
  4. Снимите дверную панель (A) с минимальным изгибом, чтобы избежать ее смятия или поломки. Отверните винты (B). Отсоедините зажимы дверной панели с помощью имеющегося в продаже съемника накладок (B). Начиная с задней части, потяните дверную панель вверх, затем отпустите ручку блокировки (C). ПРИМЕЧАНИЕ: Во избежание повреждения компонентов внутри двери не используйте чрезмерное усилие при подъеме панели.
  5. Отсоедините трос внутренней ручки (А) от внутренней ручки (Б).
  6. Отсоедините разъем лампочки (A) и разъем переключателя памяти положения водителя (B), затем снимите дверную панель (C). Будьте осторожны, чтобы не согнуть кабель.
  7. При необходимости отверните винты, крепящие внутреннюю ручку (А), затем снимите ручку с дверной панели (Б).
  8. Установите дверную панель в порядке, обратном снятию, и обратите внимание на следующие пункты: Если зажимы повреждены или забелены от напряжения, замените их на новые. Убедитесь, что разъемы правильно подключены, и что кабель и лампочка правильно соединены. Убедитесь, что оконный и силовой дверной замок работают правильно. При переустановке дверной панели убедитесь, что пластиковая крышка установлена правильно и уплотнена по ее внешнему периметру, чтобы изолировать воду.

Как заменить внешний ручку передней двери

ПримечаниеНаденьте перчатки, чтобы защитить руки.

Схема №50
Схема №51
Схема №52
Схема №53
Схема №54
Схема №55
Схема №56
  1. Удалите следующие элементы: Дверная панель (" СНЯТИЕ / УСТАНОВКА ПЕРЕДНЕЙ ДВЕРНОЙ ПАНЕЛИ ") Пластиковая крышка, при необходимости (" ИНДЕКС РАСПОЛОЖЕНИЯ КОМПОНЕНТОВ - ПЕРЕДНЯЯ ДВЕРЬ ") (ref-294740-S24092112312008081300000)(ref-294740-S20265294972008081300000)
  2. Полностью поднимите стекло.
  3. Отсоедините стержень наружной рукоятки (А) от соединительной втулки (В). ПРИМЕЧАНИЕ: Проверьте соединительную втулку на наличие повреждений и при необходимости замените.
  4. Водитель: Отсоедините шток цилиндра (A) и снимите крышку для технического обслуживания (B) с задней части двери, затем ослабьте винт, крепящий протектор цилиндра (C) и внешнюю ручку (D). ПРИМЕЧАНИЕ: Из-за блокировки резьбы (E) на середине резьбы, винт будет оставаться на протекторе после его ослабления.
  5. Снимите болт, сдвиньте протектор цилиндра (A) назад, затем снимите переключатель цилиндра (водитель для некоторых моделей), цилиндр замка (водитель) и протектор цилиндра в сборе.
  6. С помощью переключателя цилиндров: Отсоедините разъем переключателя цилиндров (А), и отсоедините зажим жгута (В), затем снимите переключатель цилиндров (С).
  7. Дверь водителя: Отверните винты (A, B), затем отделите цилиндр замка (C), переключатель цилиндра (D) и протектор цилиндра (E).
  8. Выверните болт, затем снимите фиксатор (А).
  9. Потяните внешнюю ручку (А), положите дверную панель в указанной последовательности. Будьте осторожны, чтобы не поцарапать дверь.
  10. Установите ручку в порядке, обратном снятию, и обратите внимание на следующие пункты: Убедитесь, что жгут переключателя цилиндров правильно проложен. Убедитесь, что разъем переключателя цилиндров правильно подсоединен, и каждый шток надежно соединен. Убедитесь, что цилиндр / дверные замки дверного ключа работают правильно. Убедитесь, что дверная ручка работает правильно, прежде чем закрывать дверь. При повторной установке дверной панели убедитесь, что пластиковая крышка установлена правильно и загерметизирована по ее внешнему периметру, чтобы изолировать воду.

Как заменить защёлку передней двери

ПримечаниеНаденьте перчатки, чтобы защитить руки.

Схема №57
Схема №58
Схема №59
Схема №60
Схема №61
Схема №62
  1. Полностью поднимите стекло.
  2. Удалите следующие элементы: Дверная панель (" СНЯТИЕ / УСТАНОВКА ПЕРЕДНЕЙ ДВЕРНОЙ ПАНЕЛИ ") Пластиковая крышка, при необходимости (" ИНДЕКС РАСПОЛОЖЕНИЯ КОМПОНЕНТОВ - ПЕРЕДНЯЯ ДВЕРЬ ") (ref-294740-S24092112312008081300000)(ref-294740-S20265294972008081300000)
  3. Отсоедините шток цилиндра от цилиндра замка, а шток наружной ручки - от наружной (" ЗАМЕНА НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ "). (ref-294740-S03605518052008081300000)
  4. Снимите болт, затем снимите центральный нижний канал (А), потянув его вниз.
  5. Отверните винт крепления ручки замка (А).
  6. Отсоедините разъемы привода (A) и отсоедините зажим кабеля внутренней ручки (B). Отверните винты, крепящие защелку (C) и протектор кабеля замка.
  7. Извлеките защелку (A) с протектором через отверстие в двери. Будьте осторожны, чтобы не согнуть стержень внешней ручки (B), стержень цилиндра (C), трос замка (D) и трос внутренней ручки (E).
  8. Отверните винты, затем снимите верхнюю крышку (A) и крышку основания (B) с защелки (C), отпустив крючок (D). ПРИМЕЧАНИЕ: Вновь установите защелку в порядке, обратном снятию, смазку Multitemp SA или эквивалентную оси (E) на рычаге защелки. Убедитесь, что уплотнение AFT (F) троса защелки надежно установлено в крышках.
  9. При необходимости отсоедините кабель внутренней рукоятки (A) от защелки (B). Установите кабель на место, оберните уплотнение AFT (C) вокруг кабеля.
  10. Установите защелку в порядке, обратном снятию, и обратите внимание на следующие пункты: Убедитесь, что разъемы привода правильно подключены, а каждый стержень надежно подключен. Убедитесь, что дверь запирается и открывается правильно. При повторной установке дверной панели убедитесь, что пластиковая крышка установлена правильно и уплотнена по ее внешнему периметру, чтобы изолировать воду. При необходимости снимите старое уплотнение AFT на крышках. Очистите поверхность и края крышек и прикрутите головки изопропиловым спиртом, где должен быть нанесен новый клей.
Схема №63

Как заменить стекло передней двери и регулятора

ПримечаниеНаденьте перчатки, чтобы защитить руки.

Схема №64
Схема №65
Схема №66
  1. Снимите дверную панель (" ДЕМОНТАЖ / МОНТАЖ ПАНЕЛИ ПЕРЕДНЕЙ ДВЕРИ "). (ref-294740-S24092112312008081300000)
  2. Снимите пластиковую крышку (" ИНДЕКС РАСПОЛОЖЕНИЯ КОМПОНЕНТОВ - ПЕРЕДНЯЯ ДВЕРЬ "). (ref-294740-S20265294972008081300000)
  3. Осторожно поднимите стекло (А), пока не увидите болты, затем снимите их. Осторожно вытяните стекло через прорезь окна. Будьте осторожны, чтобы не уронить стекло внутрь двери.
  4. Отсоедините соединитель (А) от регулятора (Б).
  5. Отверните болты (С), и ослабьте болты (D), затем снимите регулятор через отверстие в двери.
  6. Нанесите универсальную смазку на скользящие поверхности регулятора (А), где показано.
  7. Установите стекло и регулятор в порядке, обратном снятию, и обратите внимание на следующие пункты: Поверните блок стекла вверх и вниз, чтобы увидеть, свободно ли он перемещается без привязки. Убедитесь, что нет зазора между стеклом и каналом стеклоподъемника, когда стекло закрыто. Отрегулируйте положение стекла по мере необходимости (" РЕГУЛИРОВКА СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ "). Тест-драйв и проверьте на шум ветра и дребезжание. При переустановке дверной панели убедитесь, что пластиковая крышка установлена должным образом и уплотнена вокруг ее внешнего периметра, чтобы герметизировать воду. проверьте. (ref-294740-S41391093572008081300000)(ref-294740-S41391093572008081300000)(ref-294741-S34759783062008081300000)

Как заменить стекло передней двери Внешняя полоса погоды

Требуются специальные инструменты

Набор инструментов для облицовки KTC SOJATP20H *

* Доступно через американскую программу инструментов и оборудования Honda; вызов 888-424-6857

ПримечаниеПосле снятия наружной атмосферной полосы дверного стекла замените ее на новую, поскольку при снятии она будет изгибаться. Наденьте перчатки, чтобы защитить руки. Берегите себя, чтобы не поцарапать дверь. Используйте соответствующий инструмент из набора инструментов облицовки KTC, чтобы избежать повреждения при проверке компонентов.

Схема №67
Схема №68
  1. Удалить следующие элементы: Дверная панель (" СНЯТИЕ / УСТАНОВКА ПАНЕЛИ ПЕРЕДНЕЙ ДВЕРИ ") Силовое зеркало: - Без системы памяти положения водителя (" ЗАМЕНА СИЛОВОГО ЗЕРКАЛА ") - С системой памяти положения водителя (" С СИСТЕМОЙ ПАМЯТИ ПОЛОЖЕНИЯ ВОДИТЕЛЯ ") (ref-294740-S24092112312008081300000)(ref-294742-S10254550742008081300000)(ref-294742-S34706605492008081300000)
  2. Отверните винты с задней кромки двери.
  3. Начиная с задней части, потяните наружную полосу (А) стекла двери вверх на каждом участке, где внутренний молдинг (В) захватывает внутренний край оконной щели.
  4. Установите новую погодную полосу в порядке, обратном снятию.

Как заменить внешний отделку створки передней двери

Требуются специальные инструменты

Набор инструментов для облицовки KTC SOJATP2014 *

* Доступно через американскую программу инструментов и оборудования Honda; вызов 888-424-6857

Как заменить внешний формовку передней двери

Требуются специальные инструменты

Набор инструментов для облицовки KTC SOJATP2014 *

* Доступно через американскую программу инструментов и оборудования Honda; вызов 888-424-6857

ПримечаниеПосле того, как вы удалите внешнюю формовку двери, замените ее на новую, так как при снятии она будет изгибаться. Наденьте перчатки, чтобы защитить руки. Берегите себя, чтобы не поцарапать дверь. Используйте соответствующий инструмент из набора инструментов облицовки KTC, чтобы избежать повреждения при проверке компонентов.

Схема №69
  1. Снять силовое зеркало: Без системы памяти положения водителя (" ЗАМЕНА СИЛОВОГО ЗЕРКАЛА ") С системой памяти положения водителя (" С СИСТЕМОЙ ПАМЯТИ ПОЛОЖЕНИЯ ВОДИТЕЛЯ ") (ref-294742-S10254550742008081300000)(ref-294742-S34706605492008081300000)
  2. Подготовьте зажимы с помощью соответствующего инструмента, а затем снимите внешнюю дверную формовку (А).
  3. Установите новую внешнюю формовку двери в порядке, обратном снятию, и обратите внимание на следующие пункты: Надежно вставьте зажимы на место. Убедитесь, что верхняя и нижняя стороны формовки правильно захватывают края переплета.

Как заменить переднюю двери Уплотнителя

ПримечаниеБерегите себя, чтобы не поцарапать дверь. Для удаления зажимов используйте съемник зажимов.

Схема №70
  1. Снять силовое зеркало: Без системы памяти положения водителя (" ЗАМЕНА СИЛОВОГО ЗЕРКАЛА ") С системой памяти положения водителя (" С СИСТЕМОЙ ПАМЯТИ ПОЛОЖЕНИЯ ВОДИТЕЛЯ ") (ref-294742-S10254550742008081300000)(ref-294742-S34706605492008081300000)
  2. Снимите крепежный болт дверной клетки (А).
  3. Отсоедините зажимы (B, C), затем снимите дверную погодную планку (D).
  4. Установите погодную полосу в порядке, обратном снятию, и обратите внимание на следующие пункты: Проверьте, не повреждены ли зажимы или не забелены ли они под напряжением, и при необходимости замените их на новые. Убедитесь, что погодная полоса установлена в держателе (E) надежно. Нанесите жидкостный резьбовой замок средней прочности на монтажный болт дверной клетки перед установкой. Проверьте на наличие утечек воды (см. шаг 8 8).

Как заменить уплотнение подоконника со стороны передней двери

ПримечаниеБерегите себя, чтобы не поцарапать дверь. Для удаления зажимов используйте съемник зажимов.

Схема №71
  1. Отсоедините зажимы (А), затем снимите уплотнение подоконника со стороны двери (В).
  2. Установите уплотнение бокового подоконника в порядке, обратном снятию, и обратите внимание на следующие пункты: Проверьте, не повреждены ли зажимы или не забелены ли напряжения, и при необходимости замените их на новые. Надежно вставьте зажимы на место.

Как снять / монтаж панели раздвижной двери

Требуются специальные инструменты

  1. Набор инструментов для облицовки KTC SOJATP2014 *
  2. Съемник подушечек. Snap-on A 177A или эквивалент, коммерчески доступный * Доступен через американскую программу Honda Tool и Equipment Program; вызов 888-424-6857

ПримечаниеИспользуйте соответствующий инструмент из набора инструментов для облицовки KTC, чтобы избежать повреждений при подделке компонентов. Наденьте перчатки, чтобы защитить руку.

Схема №72
Схема №73
Схема №74
Схема №75
Схема №76
  1. При необходимости откройте раздвижную дверь.
  2. Полностью опустите стекло.
  3. Снимите панель выключателей стеклоподъемника (А). Наденьте на задний край панели выключателей обрезиненным инструментом для освобождения заднего зажима. Вытяните по краю панели для освобождения крюков (Б). Отсоедините разъем выключателя стеклоподъемника (В).
  4. Потяните зажим (A) с помощью проволочного крюка, чтобы снять вал внутренней ручки (B), и снимите внутреннюю ручку (C).
  5. При необходимости освободите внутреннюю отделку створки раздвижной двери (" ЗАМЕНА ВНУТРЕННЕЙ ОТДЕЛКИ СТВОРКИ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S23831743252008081300000)
  6. С помощью съемника зажимов (A) отпустите зажимы, удерживающие дверную панель (B).
  7. Оттяните дверную панель от вала внутренней ручки (С) и снимите ее.
  8. При необходимости отверните винты, затем снимите солнцезащитный козырек раздвижной двери (А).
  9. Установите дверную панель в порядке, обратном снятию, и обратите внимание на следующие пункты: Убедитесь, что разъем выключателя подключен правильно. Проверьте, не повреждены ли зажимы или не забелены ли напряжения, и при необходимости замените их новыми. Надежно вставьте зажимы на место.

Как заменить внешний ручку раздвижной двери

ПримечаниеНаденьте перчатки, чтобы защитить руки.

Схема №77
Схема №78
Схема №79
Схема №80
  1. Снимите узел дистанционного управления (" ЗАМЕНА УЗЛА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАЩЕЛКОЙ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S36750416052008081300000)
  2. Освободите конец кабеля (A) от защелки (B) и соединительной втулки (C). Ослабьте гайки (D), а затем отделите кабель внешней ручки A (E) от предохранителя внешней ручки (F). ПРИМЕЧАНИЕ: Проверьте соединительную втулку на наличие повреждений и при необходимости замените.
  3. Снимите болт и отпустите крюк (A), затем снимите предохранитель наружной ручки (B).
  4. Выверните болт, затем снимите фиксатор (А).
  5. Вытяните наружную ручку (A) из дверной панели в показанной последовательности. Будьте осторожны, чтобы не поцарапать дверь.
  6. Установите ручку в порядке, обратном снятию, и обратите внимание на следующие пункты: Убедитесь, что кабель А внешней ручки надежно подключен. Выполните регулировку кабеля А внешней ручки (" РЕГУЛИРОВКА КАБЕЛЯ РАЗДВИЖНОЙ ДВЕРИ "). Убедитесь, что дверная ручка работает правильно. При переустановке дверной панели убедитесь, что пластиковая крышка установлена правильно и загерметизирована по ее внешнему периметру, чтобы изолировать воду. (ref-294740-S18356891522008081300000)

Как заменить узел дистанционного управления защелкой раздвижной двери

ПримечаниеНаденьте перчатки, чтобы защитить руки.

Схема №81
Схема №82
Схема №83
  1. Снимите панель раздвижной двери (" РЕГУЛИРОВКА УДАРНИКА "). (ref-294740-S17732818492008081300000)
  2. Отсоедините соединители (A) и отсоедините зажимы жгута (B).
  3. Снимите пластиковую крышку (" СНЯТИЕ / УСТАНОВКА ПАНЕЛИ ПЕРЕДНЕЙ ДВЕРИ "). (ref-294740-S24092112312008081300000)
  4. Снимите пульт дистанционного управления в сборе (A). Отсоедините разъемы силового привода замка двери (B) и разъем дистанционного выключателя (C). Освободите кабеледержатели (D) и отсоедините трос аварийного рычага (E), трос задней защелки (F), трос передней защелки (G), трос внешней ручки B (H) и трос освобождения нижнего ролика внутренней ручки). Снимите болты (J) и ослабьте болт (K).
  5. При необходимости снимите трос наружной рукоятки Б (А) с пульта дистанционного управления (Б), выверните винты из крышки (В), отсоедините трос наружной рукоятки Б.
  6. Выполните регулировку троса раздвижной двери на тросе B внешней ручки (" КАБЕЛЬ B ВНЕШНЕЙ РУЧКИ "). (ref-294740-S03803594832008081300000)
  7. Установите узел дистанционного управления в порядке, обратном снятию, и обратите внимание на следующие пункты: Убедитесь, что разъемы привода и разъем выключателя подключены правильно, а каждый кабель проложен правильно и надежно подключен. Будьте осторожны, чтобы не согнуть ни один из кабелей. Убедитесь, что дверь запирается и открывается правильно.

Как заменить переднюю защелки раздвижной двери

ПримечаниеНаденьте перчатки, чтобы защитить руки.

Схема №84
  1. Снимите кривошип наружной ручки (" ЗАМЕНА КРИВОШИПА НАРУЖНОЙ РУЧКИ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S11311865512008081300000)
  2. Освободите держатель кабеля (A). Отсоедините кабель передней защелки (B) и отсоедините зажимы кабеля (C).
  3. Отверните винты, затем снимите переднюю защелку (D).
  4. Произведите регулировку троса раздвижной двери на тросе передней защелки (" передний защёлка CABLE "). (ref-294740-S32085024062008081300000)
  5. Установите переднюю защелку в порядке, обратном снятию, и обратите внимание на следующие пункты: Убедитесь, что кабели подключены надежно. Будьте осторожны, чтобы не согнуть ни один из кабелей. Убедитесь, что дверь запирается и открывается правильно.

Раздвижная дверь Внешняя ручка Замены кривошипа

ПримечаниеНаденьте перчатки, чтобы защитить руки. Берегите себя, чтобы не поцарапать дверь.

Схема №85
Схема №86
  1. Снимите дверную панель (" РЕГУЛИРОВКА УДАРНИКА "). (ref-294740-S17732818492008081300000)
  2. Отсоедините разъемы и отсоедините зажимы жгута (см. шаг 2 " ЗАМЕНА УЗЛА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАЩЕЛКОЙ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S36750416052008081300000)
  3. Снимите пластиковую крышку (" СНЯТИЕ / УСТАНОВКА ПАНЕЛИ ПЕРЕДНЕЙ ДВЕРИ "). (ref-294740-S24092112312008081300000)
  4. Освободите держатели кабеля (A) и отсоедините кабель внешней ручки A (B), кабель освобождения нижней роликовой защелки внутренней ручки (C) и кабель внешней ручки B (D). Отсоедините разъем привода отключения питания (E) и отсоедините зажим жгута (F).
  5. Выверните болт (Ж) и ослабьте болты (Н), затем снимите кривошип наружной рукоятки (И).
  6. Освободите держатель (А) и отсоедините трос защелки нижнего ролика (В) от кривошипа наружной ручки (С).
  7. Установите в порядке, обратном снятию, и обратите внимание на следующие пункты: Убедитесь, что разъем привода разблокировки подключен правильно, а кабели проложены правильно и надежно подключены. Будьте осторожны, чтобы не согнуть ни один из кабелей. Убедитесь, что дверь запирается и открывается правильно. При переустановке дверной панели убедитесь, что пластиковая крышка установлена правильно и уплотнена по ее внешнему периметру, чтобы изолировать воду.

Как заменить задний защёлку раздвижной двери

ПримечаниеНаденьте перчатки, чтобы защитить руки. Берегите себя, чтобы не поцарапать дверь.

Схема №87
Схема №88
  1. Снимите стекло двери (" ЗАМЕНА СТЕКЛА РАЗДВИЖНОЙ ДВЕРИ И РЕГУЛЯТОРА "). (ref-294740-S38398159432008081300000)
  2. Освободите держатель троса (A) и отсоедините трос аварийного рычага (B) и трос задней защелки (C).
  3. Отсоедините кабельные зажимы (D).
  4. Отсоедините разъемы задней защелки в сборе (А), и отпустите крюк (Б).
  5. Отверните болты (C, D) и ослабьте болт (E), затем снимите заднюю защелку (F).
  6. Отрегулировать трос раздвижной двери на следующих тросах: Трос отказоустойчивого рычага (" FAIL-SAFE LEVER CABLE ") Трос задней защелки (" задний защёлка CABLE ") (ref-294740-S32827595832008081300000)(ref-294740-S22932000532008081300000)
  7. Установите заднюю защелку в порядке, обратном снятию, и обратите внимание на следующие пункты: Убедитесь, что разъемы подключены правильно, а кабели проложены правильно и надежно подсоединены. Будьте осторожны, чтобы не согнуть ни один из кабелей. Убедитесь, что дверь запирается и открывается правильно. При переустановке дверной панели убедитесь, что пластиковая крышка установлена правильно и уплотнена по ее внешнему периметру, чтобы изолировать воду.

Как заменить стекло раздвижной двери и регулятора

ПримечаниеНаденьте перчатки, чтобы защитить руки.

Схема №89
Схема №90
Схема №91
Схема №92
Схема №93
Схема №94
  1. Удалите следующие элементы: Внутренняя отделка дверной створки (" ЗАМЕНА ВНУТРЕННЕЙ ОТДЕЛКИ СТВОРКИ РАЗДВИЖНОЙ ДВЕРИ ") Внешняя отделка дверной створки (" ЗАМЕНА ВНУТРЕННЕЙ ОТДЕЛКИ СТВОРКИ РАЗДВИЖНОЙ ДВЕРИ ") Дверная панель (" РЕГУЛИРОВКА УДАРНИКА ") (ref-294740-S23831743252008081300000)(ref-294740-S23831743252008081300000)(ref-294740-S17732818492008081300000)
  2. Отсоедините разъемы и отсоедините зажимы жгута (см. шаг 2 " ЗАМЕНА УЗЛА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАЩЕЛКОЙ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S36750416052008081300000)
  3. Снимите пластиковую крышку (" СНЯТИЕ / УСТАНОВКА ПАНЕЛИ ПЕРЕДНЕЙ ДВЕРИ "). (ref-294740-S24092112312008081300000)
  4. Осторожно передвиньте стекло (А), пока не увидите болты, затем снимите их. Осторожно опустите стекло. Будьте осторожны, чтобы не уронить стекло внутрь двери.
  5. При необходимости оттяните стеклянный канал (A), затем отверните гайку. Снимите болты, крепящие центральный канал (B).
  6. Снимите кронштейн центрального канала (А) с центрального канала (В).
  7. Потяните верхнюю часть центрального канала вперед, отделите его от канала стеклопакета (C) и вытяните его вверх из стекла двери (D) и наружу через оконный проем. Будьте осторожны, чтобы не повредить выходную полосу погоды (E).
  8. Осторожно извлеките стекло (А) наружу через оконный проем. Будьте осторожны, чтобы не уронить стекло внутрь двери.
  9. Снимите регулятор (А). Отсоедините трос передней защелки (В), отсоедините зажимы жгута (С). Отсоедините трос упора нижнего ролика (D), разъем двигателя (Е) и разъем выключателя (F), отсоедините зажим разъема. Проведите трос тяги регулятора и тросы передней защелки через отверстие в обшивке двери. Ослабьте болты (G, H), и снимите болты (I).
  10. Нанесите смазку на все скользящие поверхности регулятора (А) и рычага переключения (В), где показано.
  11. Установите стекло и регулятор в порядке, обратном снятию, и обратите внимание на следующие пункты: Перед установкой регулятора убедитесь, что рычаг переключателя находится в показанном положении. Убедитесь, что разъемы и кабели установлены правильно. Сверните стекло вверх и вниз, чтобы увидеть, свободно ли оно перемещается без привязки. Убедитесь, что нет зазора между стеклом и каналом стеклоподъема, когда стекло закрыто. Отрегулируйте положение стекла по мере необходимости (" РЕГУЛИРОВКА СТЕКЛА РАЗДВИЖНОЙ ДВЕРИ "). Проверьте внешнее уплотнение, и проверьте на наличие шума и проверьте герметичность дверной панели. (ref-294740-S20091465572008081300000)(ref-294740-S20091465572008081300000)

Сдвижная дверь Четверти Замены стекла

ПримечаниеНаденьте перчатки, чтобы защитить руки. Наденьте защиту глаз, разрезая стеклянный клей с помощью фортепианной проволоки. Используйте чехлы для сидений, чтобы не повредить какие-либо поверхности. При замене четвертного стекла раздвижной двери можно использовать коммерчески доступный инструмент для резки лобового стекла для резки клея. Обратитесь к инструкциям производителя инструмента для получения подробной информации.

Схема №95
Схема №96
Схема №97
Схема №98
Схема №99
Схема №100
Схема №101
Схема №102
Схема №103
Схема №104
Схема №105
  1. Удалить следующие позиции: Стекло двери (" ЗАМЕНА СТЕКЛА РАЗДВИЖНОЙ ДВЕРИ И РЕГУЛЯТОРА ") Внешняя атмосферная полоса (" ЗАМЕНА СТЕКЛА РАЗДВИЖНОЙ ДВЕРИ НА ВНЕШНЮЮ АТМОСФЕРНУЮ ПОЛОСУ ") Внешняя формовка (" ЗАМЕНА ВНЕШНЕЙ РАМЫ РАЗДВИЖНОЙ ДВЕРИ ") (ref-294740-S38398159432008081300000)(ref-294740-S38042954522008081300000)(ref-294740-S40734249162008081300000)
  2. Если требуется переустановить старую четверть стекла, сделайте отметки совмещения по стеклу и корпусу смазочным карандашом.
  3. Снимите переднее уплотнение (А) с переднего края четвертного стекла (Б). При необходимости резиновую перемычку обрежьте хозяйственным ножом.
  4. Нанесите защитную ленту вдоль внутреннего и внешнего краев корпуса. С помощью шила проделайте отверстие через клей изнутри автомобиля. Протолкните кусок фортепианной проволоки через отверстие и оберните каждый конец вокруг куска дерева.
  5. С помощью помощника на внешней стороне, тяните фортепианную проволоку (A) взад и вперед в распиливании, движении. Держите фортепианную проволоку как можно ближе к четверти стекла (B), чтобы предотвратить повреждение тела, и осторожно прорезать клей (C) вокруг всей четверти стекла.
  6. Аккуратно снимите четвертное стекло.
  7. Зачистите старый клей, используя нож для замазки, до тех пор, пока на поверхности склеивания вокруг всей четверти фланца отверстия стекла не появится толщина около 2 мм (0,08 дюйма): Не соскребайте до окрашенной поверхности корпуса; Поврежденная краска будет мешать правильному склеиванию. Снимите крепеж с корпуса.
  8. Перед установкой зажимов (A, B, C) нанесите грунтовку (3m N-200 или эквивалент) на внутреннюю поверхность четверти стекла (D), где будут установлены зажимы, и приклейте зажимы клейкой лентой (3m 4215 или эквивалент). Будьте осторожны, чтобы не коснуться четверти стекла, где будет нанесен клей. Клейкая лента зажима: Толщина 0,4 мм (0 016 дюйма) Ширина 7,5 мм (0,3 дюйма)
  9. Прикрепите переднее уплотнение (A) к четверти стекла (B) с помощью клейкой ленты (C) (3m 4212, или эквивалент). Перед установкой переднего уплотнения нанесите грунтовку (3m N-200, или эквивалент) на молдинг и стекло, затем прикрепите переднее уплотнение. Убедитесь, что верх переднего уплотнения соприкасается с нижним краем молдинга. Клейкая лента для уплотнения: Толщина 0,4 мм (0 016 дюйма) Ширина 4,1 мм (0,16 дюйма)
  10. Очистите поверхность склеивания тела губкой, смоченной в изопропиловом спирте. После очистки не допускайте попадания масла, смазки и воды на поверхность.
  11. Если старая четверть стекла должна быть установлена заново, используйте нож для замазки, чтобы соскрести весь старый клей и резиновую прокладку со стекла. Очистите внутреннюю поверхность и край стекла изопропиловым спиртом, где должен быть нанесен новый клей. Убедитесь, что поверхность склеивания не содержит воды, масла и жира.
  12. Прикрепите резиновую прокладку (A) с помощью клейкой ленты (NITTO 501M, эквивалент) к внутренней поверхности стекла (B), как показано на рисунке. Будьте осторожны, чтобы не коснуться стекла, на которое будет нанесен клей. Резиновая прокладка клейкой ленты: Толщина 0,3 мм (0,01 дюйма) Ширина 4 мм (0,16 дюйма)
  13. Губкой нанесите легкий слой стеклянной грунтовки, вызывающий абразивную связь с внутренней поверхностью четвертного стекла (А) вдоль переднего уплотнения (В), и к формовке, как показано на рисунке, затем слегка протрите его марлей из марли: С помощью печатных точек (С) на четвертном стекле в качестве направляющей нанесите стеклянную грунтовку на верхнюю и нижнюю угловые части четвертного стекла. Не наносите грунтовку корпуса на четвертное стекло, и не допускайте попадания на поверхность корпуса и стеклянной грунтовки должным образом.
  14. С помощью губчатого аппликатора осторожно нанесите легкий слой грунтовки на любую открытую краску вокруг фланца, где будет нанесен новый клей. Дайте грунтовке высохнуть в течение не менее 10 минут: Не наносите грунтовку на оставшийся оригинальный клей на фланце. Будьте осторожны, чтобы не перепутать губки корпуса и стеклянной грунтовки. Никогда не прикасайтесь к загрунтованным поверхностям руками.
  15. Отрежьте букву «V» в торце насадки (А) на картридже с клеем, как показано на рисунке.
  16. Поместите картридж в шприц для уплотнения швов и проведите шариком клея (A) по краю стекла (B), как показано на рисунке. Нанесите клей в течение 30 минут после нанесения стеклянной грунтовки. Сделайте немного более толстый шарик на каждом углу.
  17. Используйте присоски (A), чтобы удерживать четверть стекла над отверстием, выровнять его и установить его на клей. Слегка надавите на четверть стекла, пока его края полностью не сядут на клей. ПРИМЕЧАНИЕ: Не открывайте и не закрывайте ни одну из дверей в течение часа, пока клей не высохнет.
  18. Соскабливайте или вытирайте излишки клея с помощью замазочного ножа или полотенца. Чтобы удалить клей с окрашенной поверхности или четверти стекла, используйте мягкое торговое полотенце, смоченное изопропиловым спиртом.
  19. После того, как клей высохнет, распылите воду на четверть стекла и проверьте наличие утечек. Отметьте место утечки, дайте четверти стекла высохнуть, затем море) с герметиком. Дайте автомобилю постоять не менее 4 часов после установки четверти стекла. Если автомобиль должен использоваться в течение первых 4 часов, его нужно вести медленно.
  20. Переустановите все оставшиеся снятые детали

ПримечаниеПосоветуйте клиенту не делать следующие вещи в течение 2-3 дней: захлопните двери, свернув все окна. Чрезмерно закрутите тело (например, при входе и выходе из подъездных путей под углом или при езде по неровным, неровным дорогам).

Схема №106
  1. Снимите пластину нижнего ролика (см. шаг 4 " РЕГУЛИРОВКА ПОЛОЖЕНИЯ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S42174989232008081300000)
  2. Снимите болты, затем снимите нижний роликовый узел (А).
  3. Снимите тросы с нижнего роликового узла.
  4. Установите тросы на новый нижний роликовый узел.
  5. Выполните регулировку троса раздвижной двери на следующих тросах: Трос защелки нижнего ролика (" ТРОС ЗАЩЕЛКИ НИЖНЕГО РОЛИКА ") Трос упора нижнего ролика (" ТРОС УПОРА НИЖНЕГО РОЛИКА ") (ref-294740-S15677185912008081300000)(ref-294740-S24402119692008081300000)
  6. Установите нижний ролик в сборе в порядке, обратном снятию.

Как заменить внутренний отделку створки раздвижной двери

ПримечаниеБерегите себя, чтобы не поцарапать дверь.

Схема №107
  1. Полностью опустите стекло.
  2. Потяните фиксирующие петли крюка (А) вниз, затем снимите крюки солнцезащитного козырька (В).
  3. Отсоедините зажимы (С, D), затем снимите внутреннюю отделку дверной створки (Е).
  4. Переустановите новую внутреннюю отделку дверного переплета в порядке, обратном снятию, и обратите внимание на следующие пункты: Проверьте, не повреждены ли зажимы или не забелены ли они под напряжением, и при необходимости замените их новыми. Надежно вставьте зажимы на место.

Как заменить внешний отделку створки раздвижной двери

ПримечаниеБерегите себя, чтобы не поцарапать дверь.

Схема №108
  1. Опустите стекло.
  2. Отсоедините зажимы, и отпустите крючки (А), затем снимите внешнюю отделку дверной створки (В).
  3. Переустановите новую внешнюю отделку дверного переплета в порядке, обратном снятию, и обратите внимание на следующие пункты: Проверьте, не повреждены ли зажимы или не забелены ли напряжения, и при необходимости замените их новыми. Надежно вставьте зажимы на место.

Скользящая дверь стеклянная внешняя замена Уплотнителя

ПримечаниеПосле снятия наружной атмосферной полосы дверного стекла замените ее на новую, поскольку при снятии она будет изгибаться. Наденьте перчатки, чтобы защитить руки. Берегите себя, чтобы не поцарапать дверь.

Схема №109
Схема №110
Схема №111
  1. Снимите дверную панель (" РЕГУЛИРОВКА УДАРНИКА "). (ref-294740-S17732818492008081300000)
  2. Отверните винт и снимите уплотнительную шайбу с задней кромки двери.
  3. Начиная с передней стороны, потяните наружную полосу (А) стекла двери вверх на каждом участке, где внутренний молдинг (В) захватывает внутренний край оконной щели.
  4. Сначала слегка сдвиньте вперед наружную атмосферную полосу (A) дверного стекла, отсоедините зажим (B), потянув переднюю часть атмосферной полосы вверх, затем сдвиньте атмосферную полосу вперед, чтобы удалить ее.
  5. Установите новую погодную полосу в порядке, обратном снятию.

Как заменить внешний створку раздвижной двери

Требуются специальные инструменты

Набор инструментов для облицовки KTC SOJATP2014 *

* Доступно через американскую программу инструментов и оборудования Honda; вызов 888-424-6857

Раздвижная дверь Внешняя замена литья

ПримечаниеБерегите себя, чтобы не поцарапать дверь.

Схема №112
Схема №113
  1. Снимите внешнюю отделку створки двери (" ЗАМЕНА ВНУТРЕННЕЙ ОТДЕЛКИ СТВОРКИ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S23831743252008081300000)

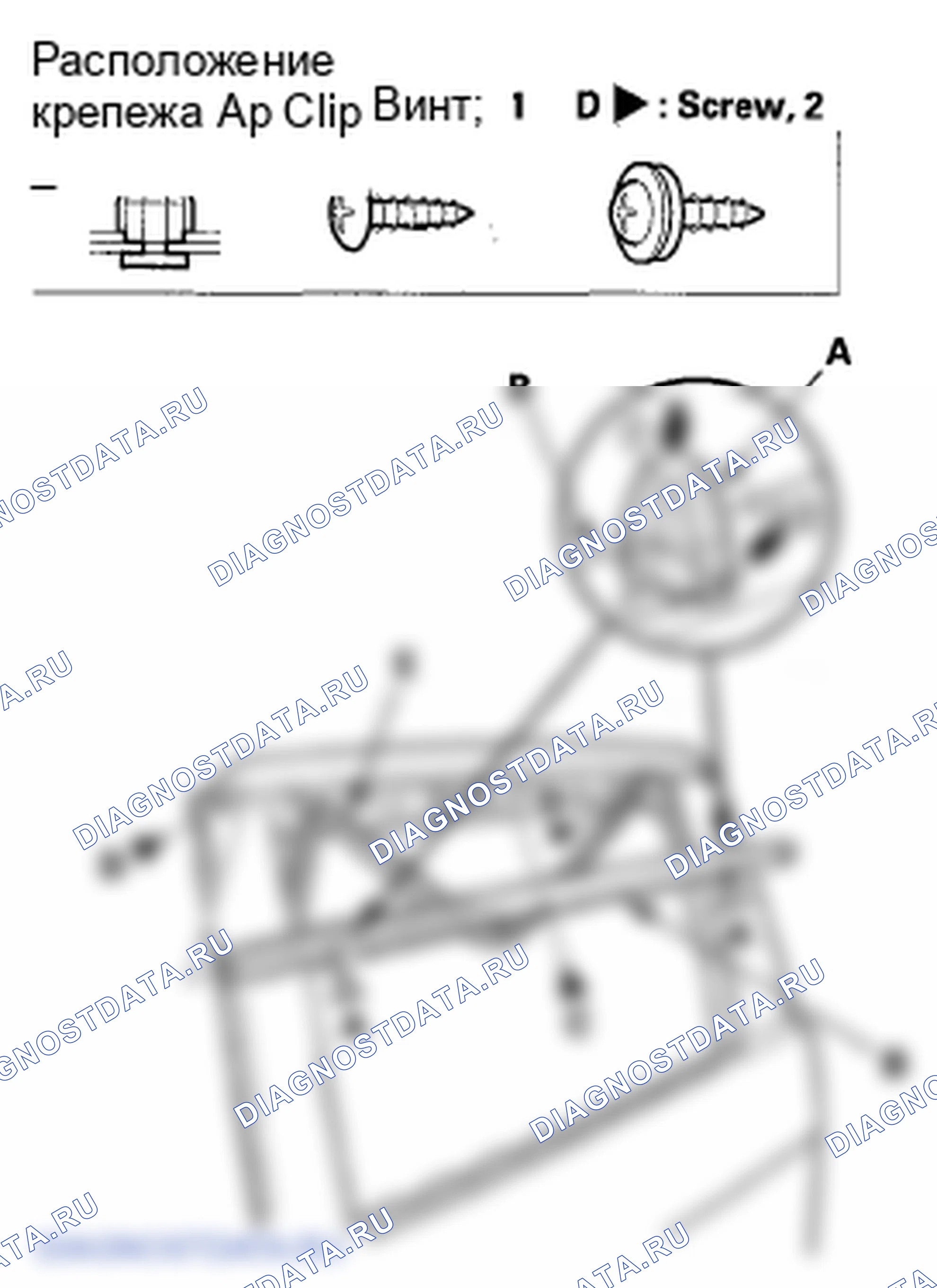

  2. Потяните канал стеклоподъемника (A) в сторону, как это необходимо, и отверните винты (B, C).
  3. Снимите зажимы (D) с наружного молдинга (E), затем снимите наружный молдинг с переплета.
  4. Отсоедините зажимы от переплета.
  5. Установите зажимы (А) на наружный молдинг (Б), и вновь установите наружный молдинг. Проверьте, не повреждены ли зажимы или не забелены ли они под напряжением, и при необходимости замените их новыми.
  6. Установите на место винты (C, D) и канал стеклоподъемника (E).

Как заменить моторный блок раздвижной двери

ПримечаниеОбязательно отключите электрическую раздвижную дверь, выключив главный выключатель. Попросите помощника помочь вам при снятии и установке механического блока электрической раздвижной двери. Используйте чехлы для сидений, чтобы не повредить какие-либо поверхности. Будьте осторожны, чтобы не поцарапать центральную рейку и корпус. Будьте осторожны, чтобы не уронить и не повредить дверь. Наденьте перчатки, чтобы защитить руки.

Схема №114
Схема №115
Схема №116
Схема №117
Схема №118
Схема №119
Схема №120
Схема №121
Схема №122
Схема №123
Схема №124
Схема №125
  1. При снятии и установке двери поместите автомобиль на твердую, ровную поверхность.
  2. Удалить следующие элементы: Раздвижная дверь (" ЗАМЕНА ПОДГОНОЧНОГО УПЛОТНЕНИЯ РАЗДВИЖНОЙ ДВЕРИ ") Задняя боковая панель отделки (" СНЯТИЕ / УСТАНОВКА ОТДЕЛКИ - ЗОНА ЗАДНЕЙ СТОРОНЫ ") Втягивающее устройство ремня безопасности второго ряда (" ЗАМЕНА РЕМНЯ БЕЗОПАСНОСТИ ВТОРОГО РЯДА ") Задний блок ОВКВ (" ЗАМЕНА ДВИГАТЕЛЯ ЗАДНЕЙ ВОЗДУХОДУВКИ ") (только правая сторона) (ref-294740-S18211490002008081300000)(ref-294711-S20387499742008081300000)(ref-294744-S08916780032008081300000)(ref-294745-S01009124392008081300000)
  3. Отверните винты, затем снимите динамик (А) и отсоедините разъем (Б).
  4. Оттяните назад четверть пластиковой крышки (А).
  5. Правая сторона: Отпустите крючки (А), затем снимите крышку воздуходувного агрегата (В).
  6. Отсоедините кабельные зажимы (A). Потяните стопоры (B) и протолкните кабели (C) к двигателю (D).
  7. Удерживая кабели по направлению к двигателю, потяните стопоры (A) и удерживайте кабели (B). ПРИМЕЧАНИЕ: Возможно, вам придется покачивать стопоры, чтобы позволить кабелю освободиться от стопора, прежде чем стопор полностью потянется.
  8. Снимите заднюю фару (" TAILLIGHT замена "). (ref-294707-S11775093592008081300000)
  9. Снимите крышку центральной направляющей (см. шаг 8 " ЗАМЕНА КРЕПЛЕНИЯ ЗАДНЕГО ШКИВА РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S13842049652008081300000)
  10. Освободите кабель блока двигателя (A) силовой раздвижной двери от центральной направляющей (B).
  11. Снимите центральный ролик (А) с центральной направляющей.
  12. Отсоедините кабели блока двигателя раздвижной двери (B) от центрального ролика, соблюдая осторожность, чтобы не перекрутить кабель.
  13. При необходимости переместите протектор (A) и снимите болты, крепящие передний шкив (B).
  14. Отверните гайки крепления заднего шкива (А).
  15. Правая сторона: Отсоедините разъемы (А), и отверните винты. Освободите крюк (В), затем снимите блок управления (С).
  16. Левая сторона: Отсоедините разъемы (A), затем отсоедините зажим разъема. Снимите болт (B), и ослабьте болты (C), затем снимите блок двигателя (D). Будьте осторожны, чтобы не перекрутить кабель.
  17. Правая сторона: Отсоедините разъемы (A). Снимите болт (B), и ослабьте болты (C), затем снимите блок двигателя (D). Будьте осторожны, чтобы не перекрутить кабель.
  18. Установите блок силового электродвигателя скольжения в порядке, обратном снятию, и убедитесь, что разъемы подключены правильно, а кабель силовой раздвижной двери проложен правильно.

Как заменить центральный направляющий раздвижной дверь

ПримечаниеОбязательно отключите механическую раздвижную дверь, выключив главный выключатель. Попросите помощника помочь вам при снятии и установке механического блока силовой раздвижной двери. Используйте чехлы для сидений, чтобы не повредить какие-либо поверхности. Будьте осторожны, чтобы не поцарапать тело. Будьте осторожны, чтобы не уронить и не повредить дверь. Наденьте перчатки, чтобы защитить руки.

Схема №126
Схема №127
Схема №128
Схема №129
Схема №130
  1. Снять следующие элементы: Раздвижная дверь (" ЗАМЕНА ПОДГОЛОВНИКА РАЗДВИЖНОЙ ДВЕРИ ") Задняя панель отделки (" СНЯТИЕ / УСТАНОВКА ОТДЕЛКИ - ЗАДНЯЯ БОКОВАЯ ЗОНА ") Втягивающее устройство ремня безопасности второго ряда (" ЗАМЕНА РЕМНЯ БЕЗОПАСНОСТИ ВТОРОГО РЯДА ") Задний фонарь (" ЗАМЕНА ФОНАРЯ ") Задний блок вентилятора (" ЗАМЕНА ДВИГАТЕЛЯ ЗАДНЕГО ВЕНТИЛЯТОРА ") (только справа) (ref-294740-S18211490002008081300000)(ref-294711-S20387499742008081300000)(ref-294744-S08916780032008081300000)(ref-294707-S11775093592008081300000)(ref-294745-S01009124392008081300000)
  2. Ручная раздвижная дверь: Снимите центральный ролик с центральной рейки.
  3. Питание раздвижной двери: Отверните винты, затем снимите динамик и отсоедините разъем (см. шаг 3 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ С ПИТАНИЕМ "). (ref-294740-S05351963842008081300000)
  4. Раздвижная дверь с электроприводом: Потяните назад пластиковую крышку (см. шаг 4 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  5. Питание раздвижной двери с правой стороны: Отпустите крюки, затем снимите крышку блока воздуходувки (см. шаг 5 " ЗАМЕНА БЛОКА ЭЛЕКТРОДВИГАТЕЛЯ РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  6. Отсоедините кабельные зажимы. Потяните стопоры и протолкните кабели к двигателю (см. шаг 6 " ЗАМЕНА БЛОКА ЭЛЕКТРОДВИГАТЕЛЯ РАЗДВИЖНОЙ ДВЕРИ С СИЛОВЫМ ПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  7. Потяните стопоры дальше вверх, чтобы удержать кабели на месте (см. шаг 7 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  8. Снимите болт (А) и винт (В), затем сдвиньте крышку центральной направляющей (С) назад и снимите ее.
  9. Силовая раздвижная дверь: Освободите кабель моторного блока силовой раздвижной двери от центральной рейки (см. шаг 10 " ЗАМЕНА МОТОРНОГО БЛОКА СИЛОВОЙ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S05351963842008081300000)
  10. Раздвижная дверь с электроприводом: Снимите центральный ролик (см. шаг 11 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  11. Раздвижная дверь с силовым приводом: Отсоедините кабель блока двигателя раздвижной двери с силовым приводом от центрального ролика (см. шаг 12 " ЗАМЕНА БЛОКА ДВИГАТЕЛЯ РАЗДВИЖНОЙ ДВЕРИ С СИЛОВЫМ ПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  12. Отверните винты, отпустите зажимы и снимите проставку крышки центральной направляющей (А).
  13. Отвинтите гайки изнутри автомобиля.
  14. Снимите центральную направляющую (А).
  15. Установите центральную направляющую в порядке, обратном снятию. Очистите канавку центральной направляющей (A) и, если она оборудована механической раздвижной дверью, нанесите универсальную смазку на угловую часть раздвижной двери, как показано на рисунке.
Схема №131

Как заменить крепление заднего шкива раздвижной двери

ПримечаниеОбязательно отключите электрическую раздвижную дверь, выключив главный выключатель. Попросите помощника помочь вам при снятии и установке механического блока электрической раздвижной двери. Используйте чехлы для сидений, чтобы не повредить какие-либо поверхности. Будьте осторожны, чтобы не поцарапать центральную рейку и корпус. Будьте осторожны, чтобы не уронить и не повредить дверь. Наденьте перчатки, чтобы защитить руки.

Схема №132
  1. Снять следующие элементы: Раздвижная дверь (" ЗАМЕНА ПОДГОЛОВНИКА РАЗДВИЖНОЙ ДВЕРИ ") Задняя боковая панель отделки (" СНЯТИЕ / УСТАНОВКА ОТДЕЛКИ - ЗОНА ЗАДНЕЙ СТОРОНЫ ") Втягивающее устройство ремня безопасности второго ряда (" ЗАМЕНА РЕМНЯ БЕЗОПАСНОСТИ ВТОРОГО РЯДА ") Задний фонарь (" ЗАМЕНА ЗАДНЕГО ФОНАРЯ ") (ref-294740-S18211490002008081300000)(ref-294711-S20387499742008081300000)(ref-294744-S08916780032008081300000)(ref-294707-S11775093592008081300000)
  2. Питание раздвижной двери: Отверните винты, затем снимите динамик, и отсоедините разъем (см. шаг 3 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ ПИТАНИЯ "). (ref-294740-S05351963842008081300000)
  3. Раздвижная дверь с электроприводом: Потяните назад пластиковую крышку (см. шаг 4 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  4. Питание раздвижной двери с правой стороны: Отпустите крюки, затем снимите крышку заднего блока воздуходувки (см. шаг 5 " ЗАМЕНА БЛОКА ЭЛЕКТРОДВИГАТЕЛЯ РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  5. Раздвижная дверь с силовым приводом: Отсоедините кабельные зажимы. Потяните стопоры и подтолкните кабели к двигателю (см. шаг 6 " ЗАМЕНА БЛОКА ДВИГАТЕЛЯ РАЗДВИЖНОЙ ДВЕРИ С СИЛОВЫМ ПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  6. Раздвижная дверь с электроприводом: Потяните стопоры дальше вверх, чтобы удержать кабели на месте (см. шаг 7 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  7. Силовая раздвижная дверь: Освободите кабель моторного блока силовой раздвижной двери от центральной рейки (см. шаг 10 " ЗАМЕНА МОТОРНОГО БЛОКА СИЛОВОЙ РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S05351963842008081300000)
  8. Раздвижная дверь с электроприводом: Снимите центральный ролик (см. шаг 11 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  9. Раздвижная дверь с силовым приводом: Отсоедините кабель блока двигателя раздвижной двери с силовым приводом от центрального ролика (см. шаг 12 " ЗАМЕНА БЛОКА ДВИГАТЕЛЯ РАЗДВИЖНОЙ ДВЕРИ С СИЛОВЫМ ПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  10. Раздвижная дверь с электроприводом: Отверните гайки, крепящие задний шкив (см. шаг 14 " ЗАМЕНА МОТОРНОГО БЛОКА РАЗДВИЖНОЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ "). (ref-294740-S05351963842008081300000)
  11. Снимите болт и винт, затем сдвиньте крышку центральной направляющей назад и снимите ее (см. шаг 8 " ЗАМЕНА КРЕПЛЕНИЯ ЗАДНЕГО ШКИВА РАЗДВИЖНОЙ ДВЕРИ "). (ref-294740-S13842049652008081300000)
  12. Отверните гайки и снимите задний держатель шкива (А).
  13. Установите задний шкив в порядке, обратном снятию.
Схема №133
  1. Снимите крышки направляющих штифтов (А), затем снимите направляющие штифты (В).
  2. Установите направляющие штифты в порядке, обратном снятию. Перед повторной установкой смажьте резьбу направляющих штифтов жидкостным резьбовым замком средней прочности.
Схема №134
  1. Отсоедините зажим, затем снимите подшлемник (А). Будьте осторожны, чтобы не поцарапать тело.
  2. Установите подшип в порядке, обратном снятию, проверьте, не повреждены ли зажимы или не забелены ли они под напряжением, и при необходимости замените их новыми.

Как снять / монтаж раздвижной дверь

ПримечаниеПопросите помощника помочь вам при снятии и установке двери. Используйте чехлы для сидений, чтобы не повредить какие-либо поверхности. Будьте осторожны, чтобы не поцарапать центральную рейку и тело. Будьте осторожны, чтобы не уронить и не повредить дверь. Наденьте перчатки, чтобы защитить руки.

Схема №135
Схема №136
Схема №137
Схема №138
Схема №139
Схема №140
Схема №141
Схема №142
  1. При снятии и установке двери поместите автомобиль на твердую, ровную поверхность.
  2. Снимите отделку подоконника раздвижной двери (" СНЯТИЕ / УСТАНОВКА ОТДЕЛКИ - ЗОНЫ ДВЕРИ "). (ref-294711-S28919579412008081300000)
  3. Снимите шарнирный жгут (А) с панели пола (В). Отсоедините соединители (С). Снимите болт. Отпустите крючки (D). ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не повредить шарнирный жгут.
  4. Выверните болты, затем снимите пластину нижнего ролика (А).
  5. Снимите болты, затем снимите средний упор (А).
  6. Выверните болты, затем снимите открытый упор (А).
  7. Отсоедините зажимы (A, B) и обрежьте двустороннюю клейкую ленту (C) с помощью вспомогательного ножа, затем снимите верхнюю крышку направляющей (D). Клейкая лента: Толщина 0,8 мм (0,03 дюйма) Ширина 10 мм (0,39 дюйма) Длина 605 мм (23,8 дюйма)
  8. Удерживая раздвижную дверь, снимите болты, крепящие центральный ролик (А).
  9. Слегка сдвиньте дверь (A) до тех пор, пока нижнее основание ролика (B) не выровняется с вырезом (C) в нижней направляющей (D). Удерживая дверь, снимите нижнее основание ролика с нижней направляющей через вырез.
  10. Держите нижнюю часть двери (A) в стороне от кузова и осторожно сдвиньте ее вперед, пока верхний ролик (B) не выровняется с вырезом (C) в верхней направляющей (D). Удерживая дверь, снимите верхний ролик с верхней направляющей через вырез.
  11. Снимите раздвижную дверь. Будьте осторожны, чтобы не уронить дверь.
  12. Установите дверь в порядке, обратном снятию, и обратите внимание на следующие пункты: Очистите канавочную часть каждой рейки, и отрегулируйте многоцелевую скользящую смазку на нижний ролик (А), подвижную часть нижней пластины ролика (В) и стопорную пружину (С). Если оборудована механической скользящей дверью, нанесите многоцелевую смазку на угловую часть центральной рейки (D), как показано. Нанесите многоцелевую скользящую смазку равномерно по всей длине нижней пластины ролика. Убедитесь, что дверь ПРАВИЛЬНО открывается и НАДЕЖНО. (ref-294740-S42174989232008081300000)(ref-294740-S20091465572008081300000)
Схема №143

Другие статьи — Двери
