Содержание Электросхемы Раздел: Стартер Все разделы

Система запуска двигателя: Прочее Honda Odyssey II

Стартер 12 иллюстраций ~3 мин чтения

Accord, Civic, Cr-V, Prelude и S2000

Снимите нижнюю крышку приборной панели со стороны водителя и коленный буфер, чтобы получить доступ к разъему переключателя блокировки сцепления, если это необходимо. Отсоедините 2-контактный разъем от переключателя блокировки сцепления. С помощью омметра проверьте целостность между клеммами переключателя. Переключатель блокировки сцепления нормально разомкнут. Целостность не должна существовать, когда педаль сцепления отпущена. Целостность должна существовать, когда педаль сцепления нажата. Если показания не соответствуют указанным, замените переключатель блокировки сцепления.

Accord, Cr-V, Odyssey и прелюдия

  1. Отсоедините разъем переключателя положения коробки передач, расположенный над трансосью, рядом с переключателем положения коробки передач. (Рисунок 10)
  2. Проверьте целостность цепи между указанными клеммами переключателя положения зубчатой передачи, установив переключатель в соответствующее положение. См. таблицу " ЦЕЛОСТНОСТЬ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ЗУБЧАТОЙ ПЕРЕДАЧИ A / T ". Замените переключатель положения зубчатой передачи, если между указанными клеммами нет целостности. (ref-96209-S30998155242001040300000)
Схема №16
Положение переключателя передачНепрерывность между терминалами No
Accord, Cr-V, Odyssey и прелюдия
Парк и нейтраль1 и 3
Гражданский
Парк и нейтраль4 и 5

НЕПРЕРЫВНОСТЬ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ КОРОБКИ ПЕРЕДАЧ

Гражданский

  1. Найдите переключатель положения коробки передач на конце трансмиссия и отсоедините 10-контактный разъем переключателя положения коробки передач. (Рисунок 11)
  2. Проверьте целостность цепи между указанными клеммами переключателя положения зубчатой передачи, установив переключатель в соответствующее положение. См. таблицу " ЦЕЛОСТНОСТЬ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ЗУБЧАТОЙ ПЕРЕДАЧИ A / T ". Замените переключатель положения зубчатой передачи, если между указанными клеммами нет целостности. (ref-96209-S30998155242001040300000)
Схема №17

Аккорд и Одиссея

Отсоедините отрицательный кабель аккумуляторной батареи. Снимите нижнюю крышку приборной панели со стороны водителя. Отсоедините 6-контактный разъем от жгута рулевой колонки. Проверьте целостность цепи между указанными клеммами разъема, при этом выключатель зажигания должен находиться в соответствующем положении. (Розжиг 12) и (Розжиг 13). Если целостность цепи не соответствует указанному, замените выключатель зажигания.

Схема №18
Схема №19

Отсоедините отрицательный кабель аккумуляторной батареи. Снимите нижнюю крышку приборной панели со стороны водителя и коленный буфер. Отсоедините 5-контактный разъем от коробки предохранителей / реле под золой. С помощью омметра проверьте целостность цепи между указанными клеммами разъема, установив переключатель зажигания в соответствующее положение. (Рисунок 14) и (Рисунок 15). Если целостность цепи не соответствует указанной, замените переключатель зажигания.

Схема №20
Схема №21

Cr-V и прелюдия

Отсоедините отрицательный кабель аккумулятора. На Cr-V снимите нижнюю крышку приборной панели со стороны водителя и коленный буфер. На Prelude снимите нижнюю крышку приборной панели под рулевой колонкой. На Cr-V или Prelude отсоедините 3-контактные и 5-контактные разъемы от жгута рулевой колонки. Проверьте целостность между указанными клеммами разъема, установив переключатель зажигания в соответствующее положение. ( 13) ( 16), а ( 17) если целостность не указана, замените.

Схема №22
Схема №23

S2000

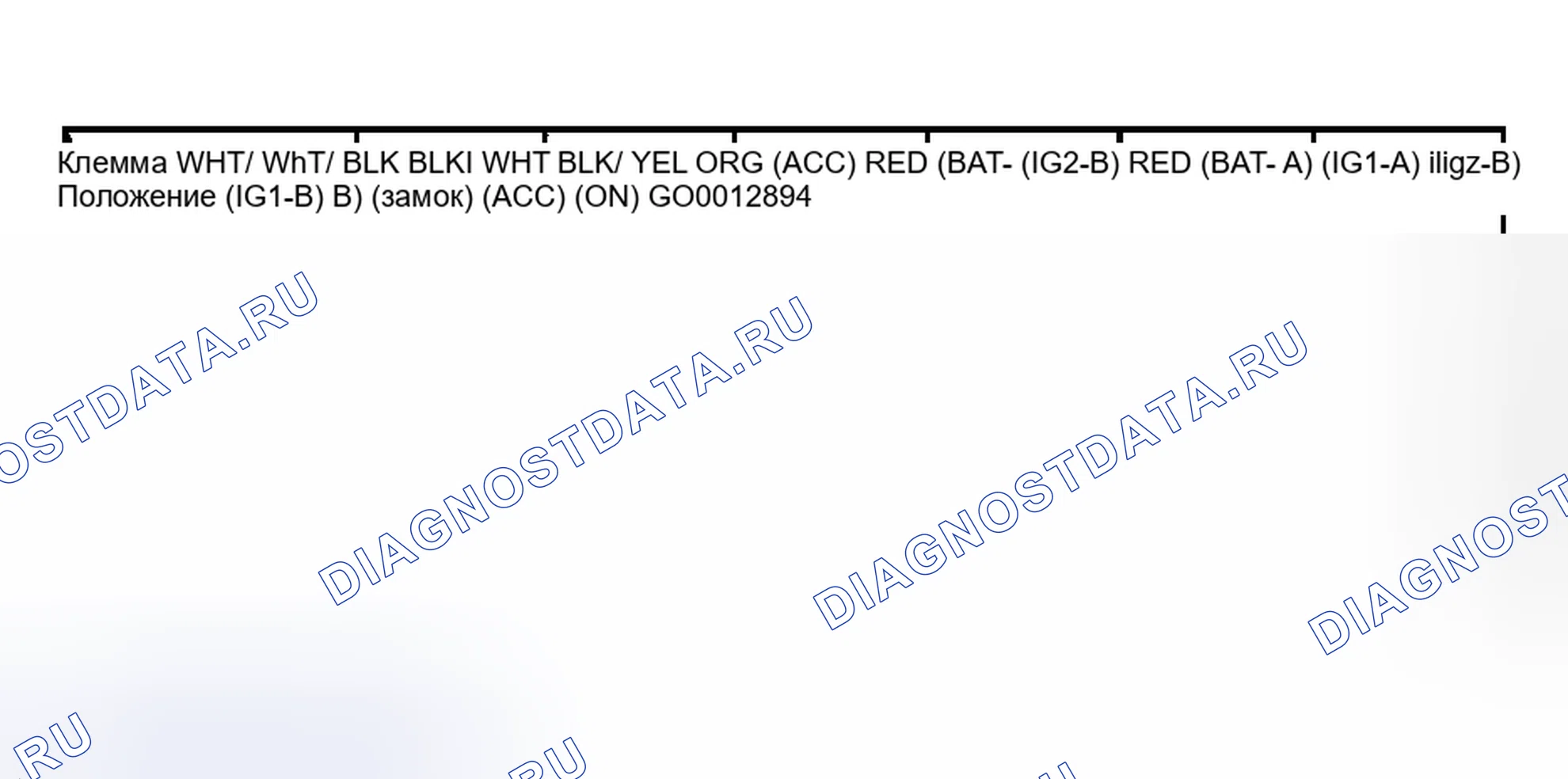

Отсоедините отрицательный кабель аккумуляторной батареи. Отсоедините 7-контактный разъем от жгута рулевой колонки. Проверьте с помощью омметра целостность цепи между указанными клеммами разъема, установив выключатель зажигания в соответствующее положение. (Поз.18) и (Поз.19). Если целостность цепи не соответствует указанному, замените выключатель зажигания.

Схема №24
Схема №25

Accord, Civic, Cr-V, Odyssey и S2000

Найдите и снимите реле стартера с транспортного средства. Подключите питание и масса к клеммам реле № 3 и 4. (Таблица 20) Убедитесь, что между клеммами реле № 1 и 2 существует непрерывность. Отключите питание и масса от клемм № 3 и 4. Непрерывность больше не должна существовать между клеммами № 1 и 2. Замените реле отключения стартера, если оно не тестируется, как указано.

Схема №26

Прелюдия

Найдите и снимите реле стартера с транспортного средства. Подключите питание и масса к клеммам реле № 2 и 4. (Таблица 21) Убедитесь, что между клеммами реле № 1 и 3 существует непрерывность. Отключите питание и масса от клемм № 2 и 4. Непрерывность больше не должна существовать между клеммами № 1 и 3. Замените реле отключения стартера, если оно не тестируется, как указано.

Схема №27
