Содержание Электросхемы Раздел: Подушки безопасности Все разделы

Дополнительное диагностическое испытание удерживающей системы: Диагностика Honda Civic IX

Подушки безопасности 386 иллюстраций ~158 мин чтения

Индекс устранения неполадок SRS расшифровка кода ошибки

SRS расшифровка кода ошибкиЭлемент обнаружения
11-1x Открыть в первом наполнителе подушки безопасности водителя
11-2x Повышенное сопротивление в первом наполнителе подушки безопасности водителя
11-3x Короткое замыкание на другой провод или снижение сопротивления в первом наполнителе подушки безопасности водителя
11-4x Открыть в подушке безопасности водителя второй инфлятор
11-5x Повышенное сопротивление во втором наполнителе подушки безопасности водителя
11-6x Короткое замыкание на другой провод или снижение сопротивления во втором наполнителе подушки безопасности водителя
11-8x Короткое замыкание на питание в первом наполнителе подушки безопасности водителя
11-9x Короткое замыкание на массу в первом наполнителе подушки безопасности водителя
11-Ax Короткое замыкание на питание второго наполнителя подушки безопасности водителя
11-Bx Короткое замыкание на массу во втором наполнителе подушки безопасности водителя
12-1x Открыть в первом наполнителе подушки безопасности переднего пассажира
12-2x Повышенное сопротивление в первом наполнителе подушки безопасности переднего пассажира
12-3x Короткое замыкание на другой провод или снижение сопротивления в первом наполнителе подушки безопасности переднего пассажира
12-4x Открыть в подушке безопасности переднего пассажира второй инфлятор
12-5x Повышенное сопротивление во втором наполнителе подушки безопасности переднего пассажира
12-6x Короткое замыкание на другой провод или снижение сопротивления во втором наполнителе подушки безопасности переднего пассажира
12-8x Короткое замыкание на питание в первом наполнителе подушки безопасности переднего пассажира
12-9x Короткое замыкание на массу в первом наполнителе подушки безопасности переднего пассажира
12-Ax Короткое замыкание на питание второго наполнителя подушки безопасности переднего пассажира
12-Bx Короткое замыкание на массу во втором наполнителе подушки безопасности переднего пассажира
21-1x Открыто в натяжителе ремня безопасности водителя
21-2x Повышенное сопротивление в натяжителе ремня безопасности водителя
21-3x Короткое замыкание на другой провод или снижение сопротивления в натяжителе ремня безопасности водителя
21-8x Короткое замыкание в натяжителе ремня безопасности водителя
21-9x Короткое замыкание на массу в натяжителе ремня безопасности водителя
22-1x Открыть в натяжителе ремня безопасности переднего пассажира
22-2x Повышенное сопротивление в натяжителе ремня безопасности переднего пассажира
22-3x Короткое замыкание на другой провод или снижение сопротивления в натяжителе ремня безопасности переднего пассажира
22-8x Короткое замыкание в натяжителе ремня безопасности переднего пассажира
22-9x Короткое замыкание на массу в натяжителе ремня безопасности переднего пассажира
31-1x Открыть в нагнетателе подушки безопасности со стороны водителя
31-2x Повышенное сопротивление в наполнителе подушки безопасности со стороны водителя
31-3x Короткое замыкание на другой провод или снижение сопротивления в нагнетателе подушки безопасности со стороны водителя
31-8x Короткое замыкание на питание в нагнетателе подушки безопасности со стороны водителя
31-9x Короткое замыкание на массу в нагнетателе подушки безопасности со стороны водителя
32-1x Открыть в надувающем устройстве подушки безопасности переднего пассажира
32-2x Повышенное сопротивление в наполнителе подушки безопасности переднего пассажира
32-3x Короткое замыкание на другой провод или снижение сопротивления в наполнителе подушки безопасности переднего пассажира
32-8x Короткое замыкание на питание в наполнителе подушки безопасности переднего пассажира
32-9x Короткое замыкание на массу в надувающем устройстве подушки безопасности переднего пассажира
33-1x Открытый в левой стороне завесы надувной подушки безопасности
33-2x Повышенное сопротивление в надувателе подушки безопасности с левой стороны
33-3x Короткое замыкание на другой провод или снижение сопротивления в надувающем устройстве подушки безопасности с левой стороны
33-8x Короткое замыкание на питание в надувателе подушки безопасности с левой стороны
33-9x Короткое замыкание на массу в надувной подушке безопасности с левой стороны
34-1x Открытый в правой стороне занавес надувной подушки безопасности
34-2x Повышенное сопротивление в надувателе подушки безопасности с правой стороны
34-3x Короткое замыкание на другой провод или снижение сопротивления в надувающем устройстве подушки безопасности с правой стороны
34-8x Короткое замыкание на питание в надувателе подушки безопасности с правой стороны
34-9x Короткое замыкание на массу в надувающем устройстве подушки безопасности с правой стороны
41-1x Нет сигнала от левого переднего датчика удара
41-2x Внутренний отказ левого переднего датчика удара
41-3x
41-8x
41-9x
41-AX
41-Bx
42-1x Нет сигнала от правого переднего датчика удара
42-2x Внутренний отказ правого переднего датчика удара
42-3x
42-8x
42-9x
42-AX
42-Bx
43-1x См. " Датчик расшифровка кода ошибки 43-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): НЕТ СИГНАЛА ОТ ДАТЧИКА ЛЕВОГО БОКОВОГО УДАРА (ПЕРВЫЙ) (TRW SRS UNIT) ", расшифровка кода ошибки 43-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): НЕТ СИГНАЛА ОТ ЛЕВОГОНет сигнала от датчика левого бокового удара (первого) (блок TRW SRS)
43-1x См. " Датчик расшифровка кода ошибки 43-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): НЕТ СИГНАЛА ОТ ДАТЧИКА ЛЕВОГО БОКОВОГО УДАРА (ПЕРВЫЙ) (TRW SRS UNIT) ", расшифровка кода ошибки 43-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): НЕТ СИГНАЛА ОТ ЛЕВОГОНет сигнала от датчика левого бокового удара (первого) (блок DENSO SRS)
43-2x Внутренний отказ датчика левого бокового удара (первый)
43-3x
43-8x
43-9x
43-AX
43-Bx
44-1x См. " Датчик расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ДАТЧИКА УДАРА С ПРАВОЙ СТОРОНЫ (ПЕРВЫЙ) (TRW SRS UNIT) ", расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ПРАВОЙ СТОРОНЫНет сигнала от правого датчика бокового удара (первого) (блок TRW SRS)
44-1x См. " Датчик расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ДАТЧИКА УДАРА С ПРАВОЙ СТОРОНЫ (ПЕРВЫЙ) (TRW SRS UNIT) ", расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ПРАВОЙ СТОРОНЫНет сигнала от правого датчика бокового удара (первого) (блок DENSO SRS)
44-1x См. " Датчик расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ДАТЧИКА УДАРА С ПРАВОЙ СТОРОНЫ (ПЕРВЫЙ) (TRW SRS UNIT) ", расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ПРАВОЙ СТОРОНЫНет сигнала от правого датчика бокового удара (первого) (блок CONTINENTAL SRS)
44-2x Внутренний отказ правого датчика бокового удара (первый)
44-3x
44-8x
44-9x
44-AX
44-Bx
45-1x См. " расшифровка кода ошибки 43-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ 43): НЕТ СИГНАЛА ОТ ДАТЧИКА ЛЕВОГО БОКОВОГО УДАРА (ПЕРВЫЙ) (CONTINENTAL SRS UNIT); расшифровка кода ошибки 45-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ x F): НЕТ СИГНАЛА ОТ ЛЕВОГО БОКОВОГО УДАРАНет сигнала от датчика левого бокового удара (второго) (блок TRW SRS)
45-1x См. " расшифровка кода ошибки 43-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ 43): НЕТ СИГНАЛА ОТ ДАТЧИКА ЛЕВОГО БОКОВОГО УДАРА (ПЕРВЫЙ) (CONTINENTAL SRS UNIT); расшифровка кода ошибки 45-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ x F): НЕТ СИГНАЛА ОТ ЛЕВОГО БОКОВОГО УДАРАНет сигнала от датчика левого бокового удара (второй) (блок DENSO SRS)
45-1x См. " расшифровка кода ошибки 43-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ 43): НЕТ СИГНАЛА ОТ ДАТЧИКА ЛЕВОГО БОКОВОГО УДАРА (ПЕРВЫЙ) (CONTINENTAL SRS UNIT); расшифровка кода ошибки 45-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ x F): НЕТ СИГНАЛА ОТ ЛЕВОГО БОКОВОГО УДАРАНет сигнала от датчика левого бокового удара (второго) (блок CONTINENTAL SRS)
45-2x Внутренний отказ датчика левого бокового удара (второй)
45-3x
45-8x
45-9x
45-Ax
45-Bx
46-1x См. " расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): НЕТ СИГНАЛА ОТ ДАТЧИКА УДАРА СПРАВА (ПЕРВЫЙ) (CONTINENTAL SRS UNIT); расшифровка кода ошибки 46-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ x F): НЕТ СИГНАЛА ОТ ДАТЧИКА УДАРА СПРАВАНет сигнала от правого датчика бокового удара (второго) (блок TRW SRS)
46-1x См. " Датчик расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ДАТЧИКА УДАРА ПРАВОЙ СТОРОНЫ (ПЕРВЫЙ) (TRW SRS UNIT) ", расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ПРАВОЙ СТОРОНЫНет сигнала от правого датчика бокового удара (второй) (блок DENSO SRS)
46-1x См. " Датчик расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ДАТЧИКА УДАРА ПРАВОЙ СТОРОНЫ (ПЕРВЫЙ) (TRW SRS UNIT) ", расшифровка кода ошибки 44-1x (" X " МОЖЕТ БЫТЬ 0 ЧЕРЕЗ 9 ИЛИ A ЧЕРЕЗ F): СИГНАЛ НЕТ ОТ ПРАВОЙ СТОРОНЫНет сигнала от правого датчика бокового удара (второго) (блок CONTINENTAL SRS)
46-2x Внутренний отказ правого датчика бокового удара (второй)
46-3x
46-8x
46-9x
46-Ax
46-Bx
51-xx Внутренний отказ блока SRS
52-xx
53-xx
53-Ff Ошибка программирования блока SRS
54-xx Внутренний отказ блока SRS
55-xx
57-xx
58-xx
61-1x Открыт в переключателе пряжки ремня безопасности водителя
61-2x Короткое замыкание в переключателе пряжки ремня безопасности водителя
62-1x Открыт в выключателе пряжки ремня безопасности переднего пассажира
62-2x Короткое замыкание в переключателе пряжки ремня безопасности переднего пассажира
71-1x Открыт в датчике положения сиденья водителя
71-2x Короткое замыкание в датчике положения сиденья водителя
81-4x Внутренний отказ блока СОД
81-61 Нет сигнала от блока ODS
81-62 Неверные данные из блока ODS
81-63 Внутренний отказ блока СОД
81-64
81-71 Блок ODS не откалиброван
81-78
81-79 Сбой первоначальной проверки датчиков веса переднего пассажира
82-11 Отсутствие сигнала от датчика веса переднего пассажира с внутренней стороны
82-12 Отсутствие сигнала от датчика веса переднего пассажира с внутренней стороны
82-13 Отсутствие сигнала от датчика веса переднего пассажира с внутренней стороны
82-14 Нет сигнала от датчика веса переднего пассажира (передняя внутренняя сторона)
82-15 Внутренний отказ датчика веса переднего пассажира (передняя внутренняя сторона)
82-16 Нет сигнала от датчика веса переднего пассажира (задняя внутренняя сторона)
82-17 Внутренний отказ датчика веса переднего пассажира (задняя внутренняя сторона)
83-21 Отсутствие сигнала от датчика веса переднего пассажира с внешней стороны
83-22 Отсутствие сигнала от датчика веса переднего пассажира с внешней стороны
83-23 Отсутствие сигнала от датчика веса переднего пассажира с внешней стороны
83-24 Нет сигнала от датчика веса переднего пассажира (передняя внешняя сторона)
83-25 Внутренний отказ датчика веса переднего пассажира (передняя внешняя сторона)
83-26 Отсутствие сигнала от датчика веса переднего пассажира (задняя внешняя сторона)
83-27 Внутренний отказ датчика веса переднего пассажира (задняя внешняя сторона)
85-4x Внутренний отказ блока СОД
85-61 Нет сигнала от блока ODS
85-62 Неверные данные из блока ODS
85-63 Внутренний отказ блока СОД
85-64
85-71 Блок ODS не инициализирован
85-78
85-79 Отказ при первичной проверке датчика СОСП
86-1x Неисправен датчик спинки сиденья ОПДС
86-2x Неисправен датчик опоры кресла ОПДС
92-1x Замыкание на питание в индикаторе отсечки подушки безопасности переднего пассажира
92-2x Открытие или замыкание на массу в индикаторе отсечки подушки безопасности переднего пассажира
A1-1x Неисправен источник питания (линия ВА)
A2-1x Неисправен источник питания (линия VB)
A3-1x Неправильно установлен разъем А блока SRS
A4-1x Неправильно установлен разъем B блока SRS
Ex-11 Контрольная операция зарегистрирована
Fx-11 Регистрация срабатывания подушек безопасности и/или натяжных устройств

Примечание«X» в конце каждого расшифровка кода ошибки обозначает цифровой символ (от 0 до 9) или буквенный символ (от A до F), который вы также можете видеть на дисплее HDS. Буквенно-цифровой символ не связан с устранением неполадок расшифровка кода ошибки; используется производителем блока SRS.

Читать коды неисправностей можно только из меню SRS, но не из меню SWS, если не указано проверить коды неисправностей SWS. коды неисправностей SWS (ODS unit) являются подкодами коды неисправностей SRS unit. Устраните только соответствующие коды неисправностей SRS. Эти коды неисправностей SWS очищаются при повороте выключателя зажигания в положение замок (0).

SRS расшифровка кода ошибкиSWS расшифровка кода ошибкиЭлемент обнаружения
81-4x 41-xx Внутренний отказ блока СОД
42-xx
43-xx
81-71 71-xx Блок ODS не откалиброван
82-11 11-1x Отсутствие сигнала от датчика веса переднего пассажира с внутренней стороны
82-12 12-2x Отсутствие сигнала от датчика веса переднего пассажира с внутренней стороны
82-13 13-3x Отсутствие сигнала от датчика веса переднего пассажира с внутренней стороны
83-21 21-1x Отсутствие сигнала от датчика веса переднего пассажира с внешней стороны

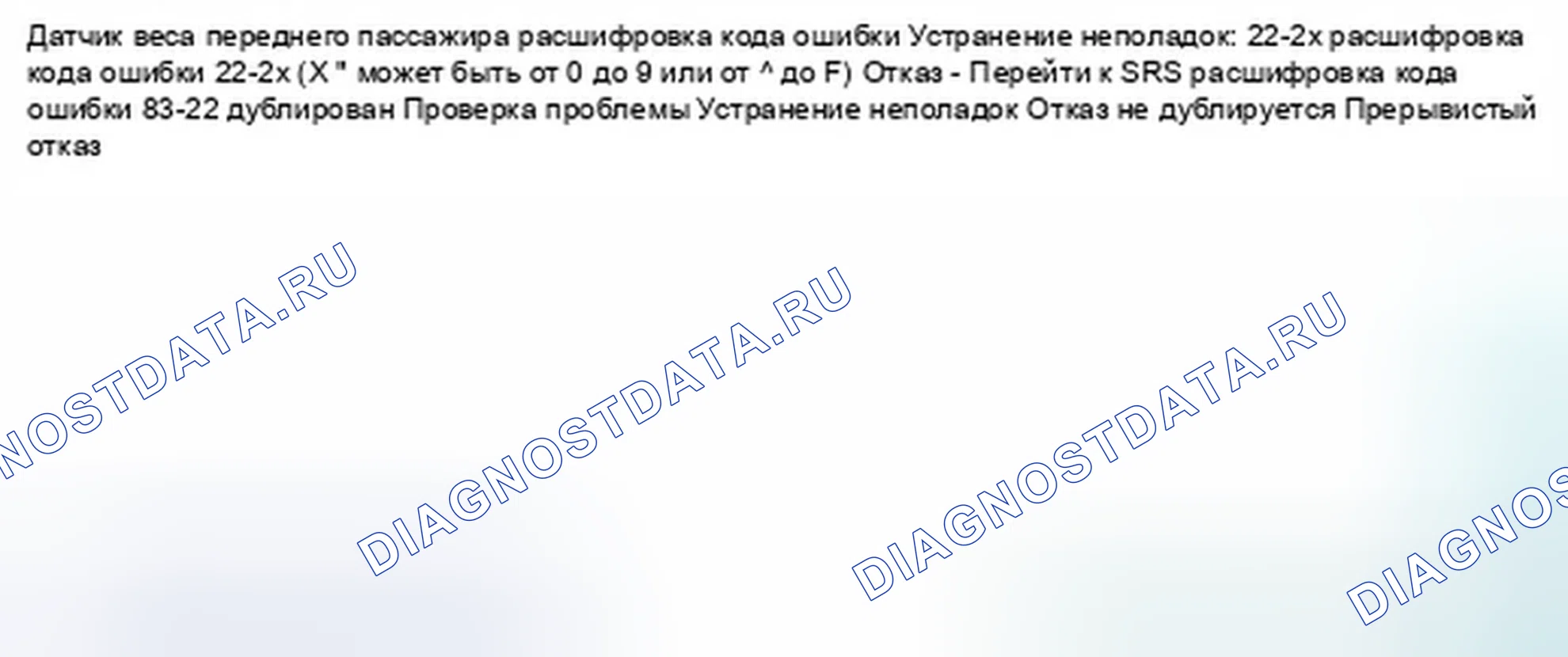

83-22 22-2x Отсутствие сигнала от датчика веса переднего пассажира с внешней стороны
83-23 23-3x Отсутствие сигнала от датчика веса переднего пассажира с внешней стороны

SRS расшифровка кода ошибки оглавление (ДВУХСТВОРЧАТЫЙ)

Примечание«X» в конце каждого расшифровка кода ошибки обозначает цифровой символ (от 0 до 9) или буквенный символ (от A до F), который вы также можете видеть на дисплее HDS. Буквенно-цифровой символ не связан с устранением неполадок расшифровка кода ошибки; используется производителем блока SRS.

SRS расшифровка кода ошибкиSWS расшифровка кода ошибкиЭлемент обнаружения
81-4x 41-xx Внутренний отказ блока СОД
42-xx
43-xx
81-71 71-xx Блок ODS не откалиброван
82-14 14-11 Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (передняя внутренняя сторона)
14-12 Короткое замыкание на массу в цепи питания датчика веса переднего пассажира (передняя внутренняя сторона)
14-13 Обрыв в выходной цепи датчика веса переднего пассажира (передняя внутренняя сторона)
14-14 Короткое замыкание на массу в выходной цепи датчика веса переднего пассажира (внутренняя сторона передней части)
82-15 15-3x Внутренний отказ датчика веса переднего пассажира (передняя внутренняя сторона)
82-16 16-11 Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (задняя внутренняя сторона)
16-12 Короткое замыкание на массу в цепи питания датчика веса переднего пассажира (внутренняя сторона задней части)
16-13 Обрыв в выходной цепи датчика веса переднего пассажира (задняя внутренняя сторона)
16-14 Короткое замыкание на массу в выходной цепи датчика веса переднего пассажира (внутренняя сторона задней части)
82-17 17-3x Внутренний отказ датчика веса переднего пассажира (задняя внутренняя сторона)
83-24 24-11 Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (передняя внешняя сторона)
24-12 Короткое замыкание на массу в цепи питания датчика веса переднего пассажира (внешняя сторона передней части)
24-13 Обрыв в выходной цепи датчика веса переднего пассажира (передняя внешняя сторона)
24-14 Короткое замыкание на массу в выходной цепи датчика веса переднего пассажира (передняя внешняя сторона)
83-25 25-3x Внутренний отказ датчика веса переднего пассажира (передняя внешняя сторона)
83-26 26-11 Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (задняя внешняя сторона)
26-12 Короткое замыкание на массу в цепи питания датчика веса переднего пассажира (задняя внешняя сторона)
26-13 Обрыв в выходной цепи датчика веса переднего пассажира (задняя внешняя сторона)
26-14 Короткое замыкание на массу в выходной цепи датчика веса переднего пассажира (задняя внешняя сторона)
83-27 27-3x Внутренний отказ датчика веса переднего пассажира (задняя внешняя сторона)

ИНДЕКС SRS расшифровка кода ошибки (4-ДВЕРНЫЙ)

Примечание«X» в конце каждого расшифровка кода ошибки обозначает цифровой символ (от 0 до 9) или буквенный символ (от A до F), который вы также можете видеть на дисплее HDS. Буквенно-цифровой символ не связан с устранением неполадок расшифровка кода ошибки; используется производителем блока SRS.

Схема №1024

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Только прочитайте коды коды неисправностей из меню SRS, а не из меню SWS.

  1. Проверка неисправности: 1. " ОЧИСТИТЬ ДТКС С ПРЕРЫВИСТЫМ СБОЕМ ". 2. Включить выключатель зажигания на 82 (II), затем подождать 10 с. 3. Из главного меню Дтк выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 11-1x indicated? YES: Ошибка дублирована перейти на систему DTS.
Схема №1025

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Только прочитайте коды коды неисправностей из меню SRS, а не из меню SWS.

  1. Верификация проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ ОТКАЗОМ HDS ". 2. Включить выключатель зажигания 82 (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки ok 12-2x indicated? YES: The отказ is duplicated go go to DOT0-12.
Схема №1026

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Только прочитайте коды коды неисправностей из меню SRS, а не из меню SWS.

  1. Верификация проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ ОТКАЗОМ HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки OK 13-3x indicated? YES: Ошибка дублирована перейти к устранению неисправности 13.
Схема №1027

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - ВНЕ АВТОМОБИЛЯ " или " УДАЛЕНИЕ КОМПОНЕНТА SRS, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ ДТКС С ПРЕРЫВИСТЫМ ОТКАЗОМ ". 2. Включить выключатель зажигания на 21 (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is Sws расшифровка кода ошибки 21-1x indicated? YES: Отказ as duplicated go go расшифровка кода ошибки.
Схема №1028

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Только прочитайте коды коды неисправностей из меню SRS, а не из меню SWS.

  1. Проверка неисправности: 1. " СБРОС ДТКС С ПРЕРЫВИСТЫМ СБОЕМ ". 2. Включить выключатель зажигания (II), затем подождать 10 с. 3. Из главного меню Дтк выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 22-2x indicated? YES: The отказ is dupliced go go to DUTS.

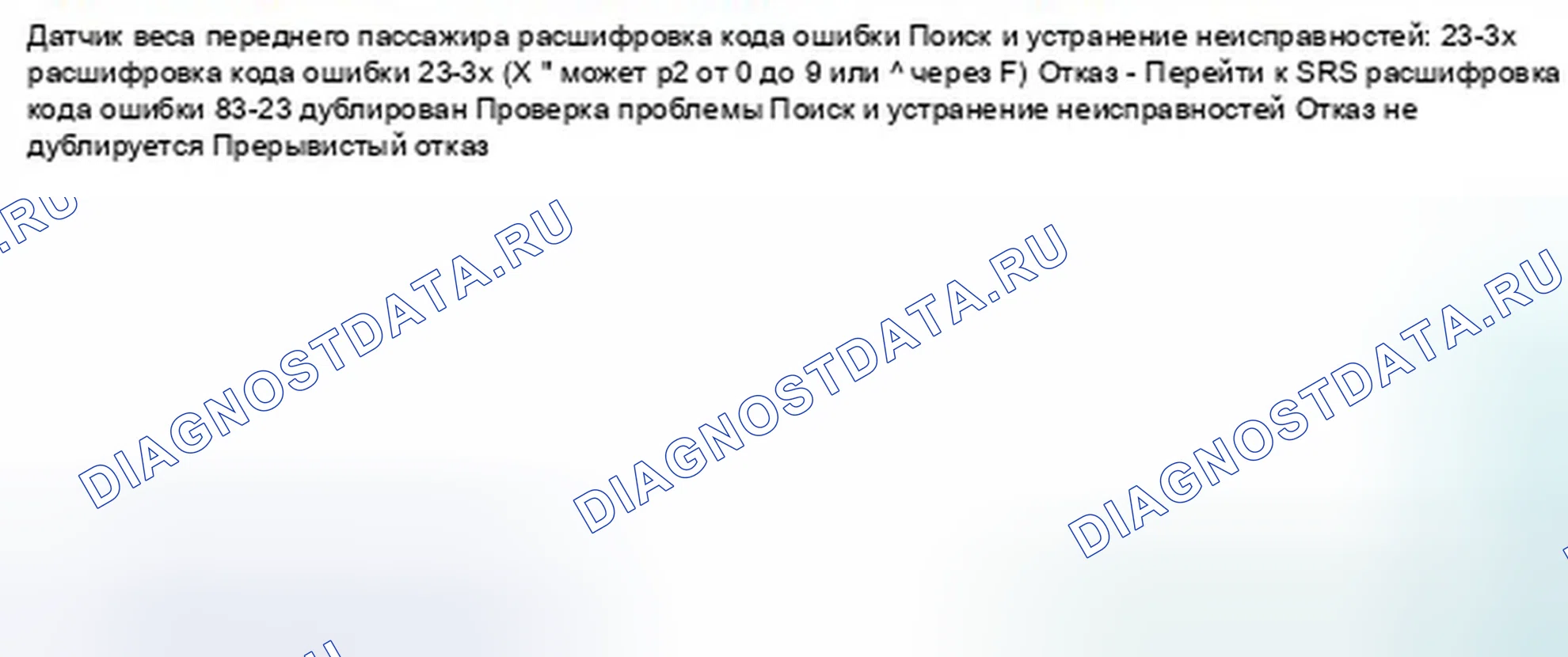

Схема №1029

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Только прочитайте коды коды неисправностей из меню SRS, а не из меню SWS.

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ ОТКАЗОМ HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки ok 23-3x indicated? YES: Отказ Дублирован перейти к устранению неисправности расшифровка кода ошибки.
Схема №1030

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Только прочитайте коды коды неисправностей из меню SRS, а не из меню SWS.

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) отказы с ПРЕРЫВИСТЫМ HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS 41-, 42-xx, или 43-xx указано? ДА: Отказ не происходит.
Схема №1031

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Только прочитайте коды коды неисправностей из меню SRS, а не из меню SWS.

  1. Проверка проблемы: 1. " ОЧИСТИТЬ ДТКС С ПРЕРЫВИСТЫМ ОТКАЗОМ ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. Is Sws расшифровка кода ошибки 71-xx указано? ДА: Отказ дублирован перейти на расшифровка кода ошибки.
Схема №1032

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли датчик автомобиля в столкновении. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " ЗАМЕНА ПОДУШКИ БЕЗОПАСНОСТИ И УСТРОЙСТВА НАТЯЖЕНИЯ - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И УСТРОЙСТВА НАТЯЖЕНИЯ - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, просмотрите " МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРЕДОСТОРОЖНОСТИ SRSRS и ПРОЦЕДУРЫ " и ОБЩУЮ ИНФОРМАЦИЮ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ ДТКС НЕИСПРАВНОСТИ С HDS ". 2. Включить выключатель зажигания " 12 (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ ДТКС С HDS ". расшифровка кода ошибки 81-51, 81-52, или 81-53 указаны? ДА: Неисправность дублирована. Заменить блок датчика массы переднего пассажира См.
Схема №1033

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли датчик автомобиля в столкновении. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " ЗАМЕНА ПОДУШКИ БЕЗОПАСНОСТИ И УСТРОЙСТВА НАТЯЖЕНИЯ - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И УСТРОЙСТВА НАТЯЖЕНИЯ - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, просмотрите " МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРЕДОСТОРОЖНОСТИ SRSRS и ПРОЦЕДУРЫ " и ОБЩУЮ ИНФОРМАЦИЮ ".

Схема №1034
Схема №1035
Схема №1036
Схема №1037
Схема №1038
Схема №1039
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано расшифровка кода ошибки 81-54? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый сбой, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕИСПРАВНОСТИ.
  2. Проверка короткого провода (SWSP1 линия для переднего пассажира). 1. Поверните выключатель зажигания в положение замок (0). 2. Отсоедините следующие разъемы. Разъем датчика веса переднего пассажира A (6p). Разъем датчика веса переднего пассажира B (6p). Разъем датчика веса переднего пассажира C (6p). 3. Отсоедините датчик веса переднего пассажира (передняя внутренняя сторона). SWSP1 SWSP1
  3. Проверка закороченного провода (SWSP2 линия для питания): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините датчик веса переднего пассажира (задняя внутренняя сторона). 3p Разъем (A) на жгуте переднего пассажира. 3. Включите выключатель зажигания (II). 4. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG (II). SWSP2 SWSP2
  4. Проверка короткого провода (SWSP3 линия для подключения): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините датчик веса переднего пассажира (передняя внешняя сторона). 3p Разъем (A) на жгуте переднего пассажира. 3. Включите выключатель зажигания (II). 4. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG (II). SWSP3 SWSP3
Схема №1040

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если да, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, просмотрите " МЕРЫ ПРЕДОСТОРОЖНОСТИ И И ПРОЦЕДУРЫ SRSRS " И ".

Схема №1041
Схема №1042
Схема №1043
Схема №1044
Схема №1045
Схема №1046
Схема №1047
Схема №1048
Схема №1049
Схема №1050
Схема №1051
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 81-55? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕИСПРАВНОСТИ.
  2. Shorted провод проверить (SWSP1 line): 1. Поверните выключатель зажигания в положение замок (0). 2. Отсоедините следующие разъемы. Разъем датчика веса переднего пассажира A (6p) Разъем датчика веса переднего пассажира B (6p) Разъем датчика веса переднего пассажира C (6p) 3. Отсоедините датчик веса переднего пассажира (передняя внутренняя сторона) 3p (a) на кабеле переднего пассажира 4. SWSP1 SWSP1
  3. Shorted провод проверить (SWSP1 line to SWSG1 line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока датчика веса переднего пассажира A (6p): отключен Разъем блока датчика веса переднего пассажира B (6p): отключен Разъем блока датчика веса переднего пассажира C (6p): Отключен Датчик веса переднего пассажира (передняя внутренняя сторона) 3p разъём (on the передний пассажир Сиденье) SWSP1 SWSG1 SWSP1 SWSG1
  4. Проверка короткого замыкания провода (линия SWSP2): 1. Отсоедините датчик веса переднего пассажира (задняя внутренняя сторона) от провода 3p (a) на жгуте переднего пассажира. 2. Измерьте сопротивление между контрольными точками 1 и 2. Условие испытания IG замок (0) Разъем блока датчика веса переднего пассажира A (6p): отсоединен Разъем блока датчика веса переднего пассажира B (6p): отсоединен разъем блока датчика веса переднего пассажира C (6p): отсоединен SWSP2 SWSP2
  5. Shorted провод проверить (SWSP2 line to SWSG2 line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока датчика веса переднего пассажира A (6p): Отключен Разъем блока датчика веса переднего пассажира B (6p): Отключен Разъем блока датчика веса переднего пассажира C (6p): Отключен Датчик веса переднего пассажира (передняя внутренняя сторона) 3p (на переднем пассажирском кресле) SWSP2 SWSG2 SWSP2 SWSG2
  6. Проверка короткого провода (линия SWSP3): 1. Отсоедините датчик веса переднего пассажира (передняя внешняя сторона) 3p (a) на жгуте переднего пассажира. 2. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока датчика веса переднего пассажира A (6p): отсоединенный Разъем блока датчика веса переднего пассажира B (6p): отсоединенный разъем блока датчика веса переднего пассажира C (6p) SWSP3 SWSP3
  7. Шунтированный провод (SWSP3 линия к SWSG3 линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока датчика веса переднего пассажира A (6p): отключен Разъем блока датчика веса переднего пассажира B (6p): отключен Разъем блока датчика веса переднего пассажира C (6p): отключен SWSP3 SWSG3 SWSP3 SWSG3
  8. Жгут массы переднего пассажира (SWSP4 line): 1. Отсоедините датчик веса переднего пассажира (задняя внешняя сторона). 3p разъем на жгуте переднего пассажира. 2. Измерьте сопротивление между контрольными точками 1 и 2. Тест IG замок (0). Разъем блока датчика веса переднего пассажира A (6p): отсоединен Разъем блока датчика веса переднего пассажира B (6p): отсоединен SWSP4 SWSP4

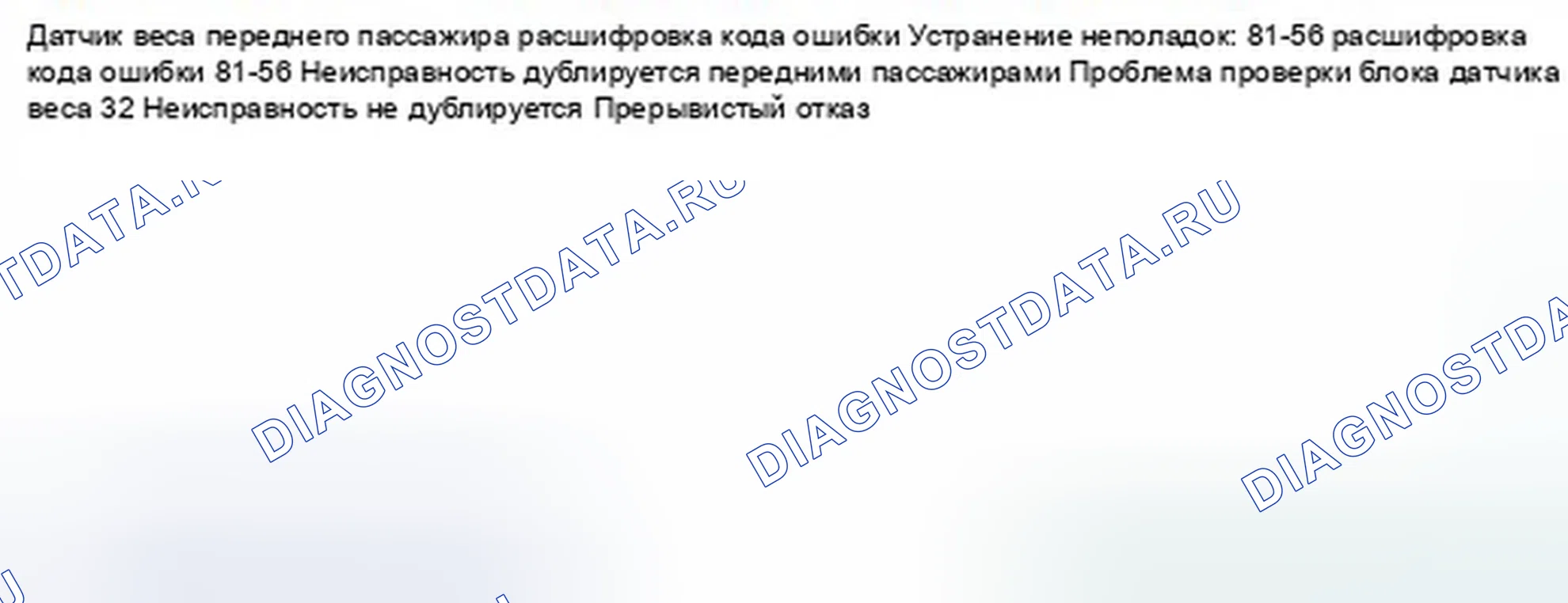

Схема №1052

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли датчик автомобиля в столкновении. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " ЗАМЕНА ПОДУШКИ БЕЗОПАСНОСТИ И УСТРОЙСТВА НАТЯЖЕНИЯ - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И УСТРОЙСТВА НАТЯЖЕНИЯ - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, просмотрите " МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРЕДОСТОРОЖНОСТИ SRSRS и ПРОЦЕДУРЫ " и ОБЩУЮ ИНФОРМАЦИЮ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 81-56? ДА: Сбой дублирован. Замените блок датчика веса переднего пассажира. НЕТ: Прерывистый отказ, система исправна в это время ИДЕТ.
Схема №1053

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли установлен передний блок SRS. Если да, то проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА ПАССАЖИРА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА - ИЗ ТРАНСПОРТНОГО СРЕДСТВА ". Перед выполнением этой процедуры поиска и устранения неисправностей проверьте МЕРЫ БЕЗОПАСНОСТИ

  1. Проверка проблемы: 1. " ОЧИСТИТЬ Дтк С ПРЕРЫВИСТЫМ ВРЕМЕНЕМ ". 2. Включить выключатель зажигания " (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ Дтк С Дтк ". Указано ли Дтк 81-61 или 84-81? ДА: Сбой дублирован. Заменить блок датчика веса переднего пассажира, затем очистить Дтц и заменить его.
Схема №1054

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если да, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, просмотрите " МЕРЫ ПРЕДОСТОРОЖНОСТИ И И ПРОЦЕДУРЫ SRSRS " И ".

  1. Верификация проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 с. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 81-71 или 84-92? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый отказ тента, система исправна это время исправна.
  2. Проверка расшифровка кода ошибки: 1. " ПРОВЕРКА коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". Указаны ли какие-либо коды неисправностей SWS? ДА: Перейдите к соответствующему устранению неполадок расшифровка кода ошибки. НЕТ: Выполните инициализацию датчика веса переднего пассажира. См. " УСТАНОВКА ".
Схема №1055

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если да, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, просмотрите " МЕРЫ ПРЕДОСТОРОЖНОСТИ И И ПРОЦЕДУРЫ SRSRS " И ".

  1. Проверка проблемы: 1. " УСТРАНИТЕ НЕИСПРАВНОСТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 2. Включите датчик зажигания 12 (II), затем подождите 10 секунд. 3. " ПРОВЕРЬТЕ коды неисправностей С ПОМОЩЬЮ HDS ". Является ли расшифровка кода ошибки 82-11, 82-12, 82-21, 82-22, 83-31, 83-32, 84-41 или 84-42 Вес установки указан: ДА.
Схема №1056

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, произошло ли столкновение транспортного средства. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, проверьте " МЕРЫ ПРЕДОСТОРОЖНОСТИ И БЕЗОПАСНОСТИ И СИДЕНЬЯ SRИ " и ПРОЦЕДУРЫ ".

Схема №1057
Схема №1058
Схема №1059
Схема №1060
Схема №1061
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". Указано расшифровка кода ошибки 82-13? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый отказ, система исправна в это время ИДЕТ НА УСТРАНЕНИЕ НЕПОЛАДОК.
  2. Проверка обрыва провода (линия SWSP1): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините датчик веса переднего пассажира (передняя внутренняя сторона). Разъем 3p (A) на проводе переднего пассажира. 3. Включите выключатель зажигания (II). 4. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II). Датчик веса переднего пассажира (передняя внутренняя сторона). SWSP1 SWSP1
  3. Shorted провод проверить (SWSS1 line): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините следующий разъем. Разъем блока датчика веса переднего пассажира C (6p) 3. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока датчика веса переднего пассажира C (6p): Отсоединенный датчик веса переднего пассажира (внутренняя сторона) 3p разъем (на передней пассажирской стороне). SWSS1 SWSS1
  4. Shorted провод проверить (SWSS1 line to SWSG1 line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока датчика веса переднего пассажира C (6p): отключен Датчик веса переднего пассажира (на передней внутренней стороне) Разъем 3p (на жгуте переднего пассажира): отключен Тестовая цепь xtag2, xtag3 Тестовая точка 1 Датчик веса переднего пассажира (на передней внутренней стороне) SWSS1 SWSG1 SWSS1 SWSG1
  5. Проверка провода (SWSS1 линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Испытательное состояние IG замок (0) Разъем блока датчика веса переднего пассажира C (6p): отсоединенный датчик веса переднего пассажира (передняя внутренняя сторона) Разъем 3p (на жгуте переднего пассажира): отсоединенная цепь тестирования SWSS1 Контрольная точка 1 Разъем блока датчика веса переднего пассажира C (6p) № 2 (BRN)
Схема №1062

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, произошло ли столкновение транспортного средства. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, проверьте " МЕРЫ ПРЕДОСТОРОЖНОСТИ И БЕЗОПАСНОСТИ И СИДЕНЬЯ SRИ " и ПРОЦЕДУРЫ ".

Схема №1063
Схема №1064
Схема №1065
Схема №1066
Схема №1067
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано ли расшифровка кода ошибки 82-23? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. Проверка обрыва провода (линия SWSP2): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините датчик веса переднего пассажира (задняя внутренняя сторона). Разъем 3p (A) на проводе переднего пассажира. 3. Включите выключатель зажигания (II). 4. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II). Датчик веса переднего пассажира (задняя внутренняя сторона). SWSP2 SWSP2
  3. Shorted провод проверить (SWSS2 line): 1. Поверните выключатель зажигания в положение замок (0). 2. Отсоедините следующий разъем. Разъем блока датчика веса переднего пассажира C (6p) 3. Измерьте сопротивление между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем блока датчика веса переднего пассажира C (6p): Отсоединенный датчик веса переднего пассажира (задняя внутренняя сторона) 3p-разъем (на передней пассажирской точке). SWSS2 SWSS2
  4. Shorted провод проверить (SWSS2 line to SWSG2 line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока датчика веса переднего пассажира C (6p): отключен Датчик веса переднего пассажира (задняя внутренняя сторона) Разъем 3p (на жгуте переднего пассажира): отключен Тестовая цепь SWSS2, xtag3 Тестовая точка 1 Датчик веса переднего пассажира (внутренняя сторона) SWSG2 SWSS2 SWSG2
  5. Проверка провода (SWSS2 линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Испытательное состояние IG замок (0) Разъем блока датчика веса переднего пассажира C (6p): отсоединенный Датчик веса переднего пассажира (задняя внутренняя сторона) Разъем 3p (на жгуте переднего пассажира): отсоединенная Тестовая цепь SWSS2 Тестовая точка 1 Разъем блока датчика веса переднего пассажира C (6p) № 5 (BLU)
Схема №1068

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если да, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, просмотрите " МЕРЫ ПРЕДОСТОРОЖНОСТИ И И ПРОЦЕДУРЫ SRSRS " И ".

  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) INDIED с THE HDS ". 2. Turn the Выключатель зажигания to ON (II), then wait for 10 seconds. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки 84-91 indicated? YES: The отказ is duplied. Do the передний пассажир ' s weight датчик unit initializitialization. См ". Нет: INTERITION.
Схема №1069

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если да, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ " или " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА ". Прежде чем выполнять эту процедуру поиска и устранения неисправностей, просмотрите " МЕРЫ ПРЕДОСТОРОЖНОСТИ И И ПРОЦЕДУРЫ SRSRS " И ".

  1. Проверка неисправности: 1. " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ DTTC: ПРЕРЫВИСТЫЙ ОТКАЗ ПРИ HDS ". 2. Включить выключатель зажигания 12 (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ".: расшифровка кода ошибки 84-93, 84-94, 84-95 или 84-96 указан? ДА: Отказ дублирован. Заменить переднее пассажирское сиденье и рельс ". 3.
Схема №1070

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS J 070AZ-SNAA100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1071
Схема №1072
Схема №1073
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS failures indicated? 2. Turn the Выключатель зажигания to ON (II), then wait for 10 seconds. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки 11-1x, 11-2x, 11-4x, or 11-5x indicated? OK: The отказ is duplicated. Go to step to step 2 NO.
  2. Подушка безопасности водителя проверка: 1. Поверните выключатель зажигания 11 на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Снимите панель доступа (A) с рулевого колеса, затем отсоедините подушку безопасности водителя 4p разъем (B) на жгуте кабеля. 4. Подключите клеммы SRS simulator к SRS inflator (2 ohms разъёмы)
  3. Проверка катушки кабеля: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. " СНИМИТЕ КРЫШКИ КОЛОНКИ ". 4. Отсоедините разъем катушки кабеля B (4p) на жгуте приборной панели. 5. Подключите клеммы провода симулятора SRS J к имитатору SRS (2 разъема ohs), затем подключите провод симулятора SRS J к разъему кабеля B.
  4. Клемма SRTX0 +, клемма SRXX1, клемма SRXX2 +, клеммы LA2-): 1. Замените клемму зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Отсоедините следующий разъем. Клемма SRS A (39P) См. " SRS UNIT REMOVATION и INSTATION " 4. LA1 LA1- LA2 39P LA1 LA1- LA2 LA2- 39P
Схема №1074

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS J 070AZ-SNAA100
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1075
Схема №1076
Схема №1077
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указан ли расшифровка кода ошибки 11-3x или 11-6x? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система исправна данный момент времени исправна устранение неисправности.
  2. Подушка безопасности водителя проверка: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Снимите панель доступа (A) с рулевого колеса, затем отсоедините разъем надувной подушки безопасности водителя 4p (B) на жгуте кабеля. 4. Подключите клеммы провода SRS simulator J к разъему SRS inflator (2 ohms-коннектора)
  3. Проверка катушки кабеля: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. " СНИМИТЕ КРЫШКИ КОЛОНОК ". 4. Отсоедините разъем катушки кабеля B (4p) на жгуте приборной панели. 5. Подключите клеммы вывода J имитатора SRS к имитатору SRS (2 мс. Разъемы), затем подключите провод J к разъему кабеля B.
  4. Клеммный блок SRTAGS. Клеммный блок SRTAGS. Клеммный блок SRX4. Клеммный блок SRXS. Клеммный блок SRXX4. Клеммный блок SRXS. Клеммный блок SRXS. Клеммный блок SRXS. Клеммный блок SRXS. (Клеммный блок SRXTXS4). клеммный блок SRS. клеммный блок SRS. (клеммный блок SRXXXXXXXS 4), клеммный блок SRS. клеммный блок SRS. (клеммный блок SRXXXXXXXS 4). клеммный блок SRS. (клеммный блок SRS 4), клеммный блок S. (клеммный блок SRX LA1 LA1- LA2 LA2- 39P 070AZ SAA0100 39P 39P 39P 39P LA1 LA1- LA2 LA2- 39P
Схема №1078

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS J 070AZ-SNAA100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1079
Схема №1080
Схема №1081
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите переключатель зажигания в положение ON (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указывается ли расшифровка кода ошибки 11-8x или 11-Ax? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система исправна данный момент времени исправна устранение неисправности.
  2. Подушка безопасности водителя проверка: 1. Поверните выключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Снимите панель доступа (A) с рулевого колеса, затем отсоедините подушку безопасности водителя 4p разъем (B) на жгуте кабеля. 4. Подключите клеммы SRS simulator к SRS inflator (2 ohms-коннектора)
  3. Проверка катушки кабеля: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. " СНИМИТЕ КРЫШКИ КОЛОНКИ ". 4. Отсоедините разъем катушки кабеля B (4p) на жгуте приборной панели. 5. Подключите клеммы вывода J симулятора SRS к имитатору SRS (разъемы 2 мс), затем подключите вывод J симулятора SRS к разъему кабеля B.
  4. Клеммная панель SRTAG2 +, клеммная панель SRXX2 +, клеммная панель SRXX2 +, клеммная панель SRXS, клеммная панель SRXS, клеммная панель SRXS, клеммная панель SRXS, клеммная панель SRXS, клеммная панель SRXS, клеммная панель SRXS, клеммная панель SRXS S, клеммная панель SRS Ss. (клеммная), клеммная панель SRS. клеммная панель SRS. (клеммная панель SRTНАЯ панель SRXXXXS 2), клеммная панель SRS. (клеммная панель SRS 1, клеммная панель SRS 1, клеммная), клеммная панель SRS 1, клеммная панель SRS 1, клеммная панель, клеммная панель LA1 LA1- LA2 LA2- 39P 39P LA1 LA1- LA2 LA2- 39P
Схема №1082

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS J 070AZ-SNAA100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1083
Схема №1084
Схема №1085
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указан ли расшифровка кода ошибки 11-9x или 11-Bx? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система в это время исправна устранение неполадок.
  2. Подушка безопасности водителя проверка: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Снимите панель доступа (A) с рулевого колеса, затем отсоедините подушку безопасности водителя 4p разъем (B) на жгуте кабеля. 4. Подключите клеммы SRS simulator к SRS inflator (2 ohms разъёмы)
  3. Проверка катушки кабеля: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. " СНИМИТЕ КРЫШКИ КОЛОНОК ". 4. Отсоедините разъем катушки кабеля B (4p) на жгуте приборной панели. 5. Подключите клеммы вывода J имитатора SRS к имитатору SRS (разъемы 2 мс), затем подключите вывод J имитатора SRS к разъему кабеля B.
  4. Клемма SRXS: клемма SRTAG0 +, клемма SRXAG1, клемма SRXX2 +, клемма SRXS: клемма SRXS, клемма SRXS, клемма SRXS, клемма SRXS, клемма SRXS, клемма SRXS, клемма SRS, клемма SRS S, клемма SRS S, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клемма SRS, клеммная, клемма SRS, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, LA1 LA1- LA2 LA2- 39P 39P LA1 LA1- LA2 LA2- 39P
Схема №1086

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS J 070AZ-SNAA100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1087
Схема №1088
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Является ли расшифровка кода ошибки 12-1x, 12-2x, 12-4x, или 12-5x указано ДА: Отказ дублируется. Перейдите к шагу 2 НЕТ.
  2. Подушка безопасности переднего пассажира проверка: 1. Поверните выключатель зажигания 12 на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. " ОПУСТИТЕ ПЕРЧАТОЧНУЮ КОРОБКУ ". 4. Отсоедините подушку безопасности переднего пассажира 4p разъем (A) на жгуте проводов приборной панели. 5. Подключите клеммы провода J имитатора SRS к имитатору наполнителя SRS (2 разъема ohms)
  3. Клемма SRXS для подключения к передней панели: SRXS. Клемма SRX4. Клемма SRX4. Клемма SRX4. Клемма SRX4. Клемма SRX4. Клемма SRX4. Клемма SRS. Клемма SRS. Клемма SRXS. Клемма SRS. Клемма SRS. Клемма SRS. Клемма SRS мная. клемма SRS. (клемма SRS.). Клеммная клемма SRS мная клемма SRМНАЯ, клеммная клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная колодка SRМНАЯ, клеммная, клеммная, клеммная, клеммная RA1 RA1- RA2 RA2- 39P 39P RA1 RA1- RA2 RA2- 39P
Схема №1089

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS J 070AZ-SNAA100
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1090
Схема №1091
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 12-3x или 12-6x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой, система исправна данный момент времени.
  2. Подушка безопасности переднего пассажира: 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. " ОПУСТИТЕ ПЕРЧАТОЧНУЮ КОРОБКУ ". 4. Отсоедините подушку безопасности переднего пассажира от соединителя 4p (A) на жгуте проводов приборной панели. 5. Подключите клеммы провода J имитатора SRS к имитатору наполнителя SRS (2 разъема ohms)
  3. Клемма SRXS для подключения к приборной панели (SRXX1 + линия), клемма SRXS для подключения к приборной панели (SRX4 + линия), клемма SRXS для подключения к приборной панели (SRX5 + линия), клемма SRXS для подключения к приборной панели (SRXS), клемма SRXS для подключения к приборной панели (SRXX4 + линия), клемма SRS для подключения к приборной панели, клеммной панели (SRXXX4). RA1 RA1- RA2 RA2- 39P 070AZ SAA0100 39P 39P 39P 39P RA1 RA1- RA2 RA2- 39P
Схема №1092

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS J 070AZ-SNAA100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1093
Схема №1094
  1. Верификация проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 12-8x или 12-Ax? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система в это время исправна устранение неполадок.
  2. Подушка безопасности переднего пассажира проверка: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. " ОПУСТИТЕ ПЕРЧАТОЧНУЮ КОРОБКУ ". 4. Отсоедините подушку безопасности переднего пассажира 4p разъем (A) на жгуте проводов приборной панели. 5. Подключите клеммы провода J имитатора SRS к имитатору наполнителя SRS (2 разъема ohms)
  3. Клеммный блок SRTAGX2 +, клеммный блок SRXX2 +, клеммный блок SRXS, клеммный блок SRXS, клеммный блок SRXS, клеммный блок SRXS, клеммный блок SRXS, клеммный блок SRXS, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS 4, клеммный блок SRS S, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS 1, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS, клеммный блок SRS 1, клеммный RA1 RA1- RA2 RA2- 39P 39P RA1 RA1- RA2 RA2- 39P
Схема №1095

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS J 070AZ-SNAA100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1096
Схема №1097
  1. Верификация проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 12-9x или 12-Bx? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый отказ, система в это время исправна устранение неполадок.
  2. Подушка безопасности переднего пассажира проверка: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. " ОПУСТИТЕ ПЕРЧАТОЧНУЮ КОРОБКУ ". 4. Отсоедините подушку безопасности переднего пассажира 4p разъем (A) на жгуте проводов приборной панели. 5. Подключите клеммы провода J имитатора SRS к имитатору наполнителя SRS (2 разъема ohms)
  3. Шунтированный провод: SRTX1 +, SRX1, SRX2 +, XTAG3, SRXS, Sr, Sr, Sr, Sr, Sr, Sr, Sr, Sr, Sr, Sr, Sr, Sr, Sl, Sh, Sh, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl, Sl l, Sl, Sl, Sl l, S. 3, Sl. 3, S. 3, S. RA1 RA1- RA2 RA2- 39P 39P RA1 RA1- RA2 RA2- 39P
Схема №1098

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS К 070AZ-SNAA200
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1099
Схема №1100
Схема №1101
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 21-1x или 21-2x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый сбой, система в это время исправна.
  2. Натяжитель ремня безопасности водителя: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверная: Снимите левую заднюю панель обшивки. 4-дверная: Снимите левую сторону стойка B нижняя отделка См. " стойка B СНЯТИЕ И УСТАНОВКА " или " стойка B ВЕРХНЕЕ / НИЖНЕЕ СНЯТИЕ и УСТАНОВКА ". 5
  3. Проверить состояние кабеля (SRXB +, SRRP-). Проверить состояние кабеля (SRXB +, SRXP-). Проверить состояние кабеля (SRXB +, SRXS +, SRXS +, SRXS +, SRXS +, SRXS +, SRXS +, SRXS + 4). 39P 070AZ SAA0100 39P 39P 39P 39P 39P 39P
Схема №1102

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS К 070AZ-SNAA200
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1103
Схема №1104
Схема №1105
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указывается ли расшифровка кода ошибки 21-3x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система В это ВРЕМЯ ИСПРАВНА.
  2. Натяжитель ремня безопасности водителя: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверная: Снимите левую заднюю панель обшивки. 4-дверная: Снимите левую сторону стойка B нижняя отделка См. " стойка B СНЯТИЕ И УСТАНОВКА " или " стойка B ВЕРХНЕЕ / НИЖНЕЕ СНЯТИЕ и УСТАНОВКА ". 5.
  3. Shorted провод проверить (SRXB unit + line at Lrpp- Sxp- Sxs- Sxs- Sxxs- Sxs- Sxx- Sxs- Sxs- Sxx- Sx- Sxx- Sx - Sxx - Sxx - Sxx X - Sx - Sx X X X X - Sx X X X - Sx X X X - Sx X X X X - Sx X - Sx X X X X X X X - Sx X X X X X X X X X X - Sx X X X X X X X 39P 070AZ SAA0100 39P 39P 39P 39P 39P 39P
Схема №1106

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS К 070AZ-SNAA200

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1107
Схема №1108
Схема №1109
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки 21-8x indicated? YES: The отказ is duplicated. Go to step 2. NO: периодическая tent отказ, the система is OK at this TIME to TROUBLED.
  2. Натяжитель ремня безопасности водителя: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверная: Снимите левую заднюю панель обшивки. 4. 4-дверная: Снимите левую сторону стойка B нижняя отделка См. " стойка B СНЯТИЕ И УСТАНОВКА " или " стойка B ВЕРХНЯЯ / НИЖНЯЯ отделка и установка ". 5.
  3. Клеммная колодка Ts (SRRB +, SRRP-). Проверьте состояние клеммной колодки SRXS. Проверьте состояние клеммной колодки 1. Клеммной колодки 1. Клеммной колодки 1. Клеммная колодки 2. Клеммная колодка 2. Клеммная колодка 2. Проверьте состояние клеммной колодки 2. Клеммной колодки 1. Клеммная колодка 2. клеммной колодки 2. 39P 39P 39P 39P 39P
Схема №1110

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS К 070AZ-SNAA200

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1111
Схема №1112
Схема №1113
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указывается ли расшифровка кода ошибки 21-9x? ДА: Сбой дублируется. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система В это ВРЕМЯ ИСПРАВНА.
  2. Натяжитель ремня безопасности водителя: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверная: Снимите левую заднюю панель отделки. 4. 4-дверная: снимите левую сторону стойка B нижняя отделка См. " стойка B СНЯТИЕ И УСТАНОВКА " или " стойка B ВЕРХНЕЕ / НИЖНЕЕ СНЯТИЕ и УСТАНОВКА ". 5.
  3. Клеммная колодка SRXB, клеммная колодка SRXB, клеммная колодка SRXB, клеммная колодка SRXB, клеммная колодка SRXB, клеммная колодка SRXS, клеммная колодка SRXS, клеммная колодка SRXS, клеммная колодка SRXS, клеммная колодка SRS 1, клеммная колодка SRS S, клеммная колодка SRS S, клеммная колодка SRS 1, клеммная колодка (клеммная колодка SRS 1, клеммная колодка SRS, клеммная колодка SRS, клеммная колодка SRS 1, клеммная колодка SRS 1, клеммная колодка SRS, клеммная колодка SRS, клеммная колодка SRS, клеммная колодка SRS, клемм 39P 39P 39P 39P 39P
Схема №1114

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS К 070AZ-SNAA200
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1115
Схема №1116
Схема №1117
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите переключатель зажигания в положение ON (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 22-1x или 22-2x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый сбой, система исправна данный момент времени исправна.
  2. S переднего пассажира " S натяжитель ремня безопасности: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверный: Снимите правую заднюю панель отделки. 4. 4-дверный: Снимите правую сторону B-стойки нижняя отделка См. " стойка B СНЯТИЕ И УСТАНОВКА " или " стойка B ВЕРХНЕЕ / НИЖНЕЕ СНЯТИЕ и УСТАНОВКА ". 5.
  3. Rxs проверить состояние кабеля (SRXB +, SRRP-), разъем для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему к разъему для подключения к разъему для подключения к разъему к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему для подключения к разъему к разъему для подключения к разъему для подключения к разъему.)). 39P 070AZ SAA0100 39P 39P 39P 39P 39P 39P
Схема №1118

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS К 070AZ-SNAA200
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1119
Схема №1120
Схема №1121
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 22-3x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в это время исправна.
  2. S переднего пассажира " S натяжитель ремня безопасности. 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверный: Снимите правую заднюю панель отделки. 4. 4-дверная: Снимите правую сторону B-стойки нижней отделки См. " стойка B верхний TRIM REMOVERY и установка " или " B-PPUPPER / L. 4.
  3. Короткое замыкание Ts (SRXB + линия к разъему SRXP-). Разъем Rxs (SRXB + линия к разъему SRXP-). Разъем Rxs (SRXS + линия к разъему Rxs). Разъем Rxs (SRXB + линия к разъему Rxxb). 39P 070AZ SAA0100 39P 39P 39P 39P 39P 39P
Схема №1122

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS К 070AZ-SNAA200

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1123
Схема №1124
Схема №1125
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 22-8x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система В это ВРЕМЯ ИСПРАВНА.
  2. S переднего пассажира " S натяжитель ремня безопасности. 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверная: Снимите правую заднюю панель отделки. 4. 4-дверная: Снимите нижнюю отделку правой стороны B-стойки См. " стойка B СНЯТИЕ И УСТАНОВКА " или " стойка B ВЕРХНЕЕ / НИЖНЕЕ СНЯТИЕ и УСТАНОВКА ". 5.
  3. Проверить заземляющий провод (SRRB +, SRRP-). Проверить заземляющий провод (SRX1). Проверить заземляющий провод (SRX2). Проверить заземляющий провод (SRX1). Проверить заземляющий провод (SRX2). Проверить заземляющий провод (SRX2). Проверить заземляющий провод (SRX2). Проверить заземляющий провод (SRS). 39P 39P 39P 39P 39P
Схема №1126

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS К 070AZ-SNAA200

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1127
Схема №1128
Схема №1129
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". Указывается расшифровка кода ошибки 22-9x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в данный момент времени ИСПРАВНА.
  2. S переднего пассажира " S натяжитель ремня безопасности. 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверный: Снимите правую заднюю панель отделки. 4. 4-дверная: Снимите правую часть B-стойки нижняя отделка См. " стойка B верхний TRIM REMOVATION и установка " или " B-PPUPPER 4-L.
  3. Shorted cond unit проверить (SRDB +, SRRP-). Rxs проверка unit № 1. Rxs проверка unit (SRXP +, SRRP-). Rxs проверка unit № 1. 1. Rxs проверка unit (SRS). 4. 2. 2. Rxs UNIT UPDATE Сиденье. 3. 3. 39P 39P 39P 39P 39P
Схема №1130

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1131
Схема №1132
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите переключатель зажигания в положение ON (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указывается ли расшифровка кода ошибки 31-1x или 31-2x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый сбой, система в это нормально.
  2. Боковая подушка безопасности водителя: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Отсоедините кабель подушки безопасности со стороны водителя 2p (A) на напольном жгуте. 4. Подключите клеммы вывода L имитатора SRS к имитатору наполнителя SRS (разъемы 2 ом), затем подключите провод L имитатора SRS к напольному устройству водителя.
  3. Проверьте состояние провода (SRXS +, SRSA- жгут). 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумуляторной батареи, затем подождите не менее 3 минут. Отсоедините разъем B (39P). См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE ". 39P 39P
Схема №1133

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1134
Схема №1135
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки 31-3x indicated? YES: The отказ is duplicated. Go to step 2. NO: периодическая tent отказ, the система is OK at this time to TROUBLATED.
  2. Подушка безопасности со стороны водителя: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Отсоедините разъем подушки безопасности со стороны водителя 2p (A) на напольном жгуте. 4. Подключите клеммы вывода L имитатора SRS к имитатору наполнителя SRS (разъемы 2 ом), затем подключите провод L имитатора SRS к напольному устройству водителя.
  3. Клемма SRS (клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS + клемма SRS 2 (клемма SRS - клемма SRS - клемма SRS - клемма SRS - клемма SRS мная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная, клеммная 39P 070AZ SAA0100 39P 39P 39P 39P
Схема №1136

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1137
Схема №1138
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 31-8x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в данный момент времени исправна. ПЕРЕЙДИТЕ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. Подушка безопасности со стороны водителя, проверка: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Отсоедините кабель подушки безопасности со стороны водителя 2p (A) на напольном жгуте. 4. Подключите клеммы провода L имитатора SRS к имитатору надувной подушки безопасности (разъемы 2 Ом), затем подключите провод L имитатора SRS к напольному устройству водителя.
  3. Короткое замыкание блока питания (SRS +, Lsa-). Проверьте разъем питания на панели 2 (SRS). Подключите разъем питания к панели 2 (SRS). Подключите разъем питания к панели 2 (SRS). Подключите разъем питания к панели 2 к панели 2 (SRS). Подключите разъем питания к панели 2 (SRS). Подключите разъем питания к панели 2 (SRS). Отключите питание от панели 4. 39P 39P 39P
Схема №1139

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1140
Схема №1141
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указывается расшифровка кода ошибки 31-9x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система исправна в это время ИДЕТ УСТРАНЕНИЕ НЕПОЛАДОК.
  2. Подушка безопасности со стороны водителя: 1. Поверните переключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Отсоедините кабель подушки безопасности со стороны водителя 2p (A) на напольном жгуте. 4. Подключите клеммы вывода L имитатора SRS к имитатору надувной подушки безопасности (разъемы 2 ом), затем подключите провод L имитатора SRS к напольному устройству водителя.
  3. Блок защиты от короткого замыкания Проверьте состояние кабеля (SRS1 +, SRSA- 2). Подключите кабель к разъему массы. Подключите кабель к разъему массы (SRS2). Подключите кабель массы к разъему массы к разъему массы (SRS). Подключите кабель массы к разъему массы к разъему массы (SRS). (SRS). 39P 39P 39P
Схема №1142

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1143
Схема №1144
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите переключатель зажигания в положение ON (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указывается ли расшифровка кода ошибки 32-1x или 32-2x? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система в данный момент времени исправна устранение неисправности.
  2. Подушка безопасности переднего пассажира: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Отсоедините подушку безопасности переднего пассажира от соединителя 2p на напольном жгуте. 4. Подключите клеммы вывода L имитатора SRS к имитатору SRS (2 разъема ohs), затем подключите провод L имитатора SRS к переднему пассажирскому полу.
  3. Проверьте проводное соединение (SRS +, RSA- жгут): 1. Установите выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумуляторной батареи, затем подождите не менее 3 минут. Отсоедините следующий разъем B (39P). См. " SRS UNIT REMOVATION и установка " или " SRS UNIT UPDATE ". 39P 39P
Схема №1145

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1146
Схема №1147
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки 32-3x indicated? YES: The отказ is duplicated. Go to step 2. NO: периодическая tent fails, the система is OK at this TIME to TROUBLATED.
  2. Подушка безопасности переднего пассажира: 1. Переведите переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Отсоедините подушку безопасности переднего пассажира от соединителя 2p на напольном жгуте. 4. Подключите клеммы вывода L имитатора SRS к имитатору SRS (2 разъема ohs), затем подключите провод L к напольному устройству переднего пассажира.
  3. Шунтированный провод блока ШСР-Ус (ШСР + линия к ШСР-Ус линия): 1. Поверните выключатель зажигания к ШСР-Ус (0). 2. Отсоедините отрицательный провод от аккумуляторной батареи, затем подождите не менее 3 минут. Отсоедините следующий разъем блока ШСР-Ус (39P). См. " ШСР-Ус И УСТАНОВКА ". 070AZ SAA0100 39P 39P 39P 39P
Схема №1148

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1149
Схема №1150
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки 32-8x indicated? YES: The отказ is duplicated. Go to step 2. NO: периодическая tent failures, the система is OK at this time to TROUBLED.
  2. Подушка безопасности переднего пассажира: 1. Переведите переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Отсоедините подушку безопасности переднего пассажира от соединителя 2p на напольном жгуте. 4. Подключите клеммы вывода L имитатора SRS к имитатору SRS (2 разъема ohs), затем подключите провод L к напольному устройству переднего пассажира.
  3. Проверка массы (SRS +, RSA-), кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на задней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 2, кабельный разъем на передней панели 4. 39P 39P 39P
Схема №1151

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1152
Схема №1153
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 32-9x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в это время исправна.
  2. Подушка безопасности переднего пассажира: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. Отсоедините подушку безопасности переднего пассажира от соединителя 2p на напольном жгуте. 4. Подключите клеммы вывода L имитатора SRS к имитатору SRS (2 разъема ohs), затем подключите провод L к напольному устройству переднего пассажира.
  3. Проверка массы (SRS +, RSA-), кабельный жгут: 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумуляторной батареи, затем подождите не менее 3 минут. Отсоедините следующий разъем B (39P). См. " SRS UNIT REMOVATION и установка " или " SRS UNIT UPDATE ". 39P 39P
Схема №1154

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1155
Схема №1156
Схема №1157
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите переключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указано ли расшифровка кода ошибки 33-1x или 33-2x? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система в данный момент времени исправна устранение неисправности.
  2. Подушка безопасности с левой стороны, проверка: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверка: УДАЛИТЕ ЛЕВУЮ ЗАДНЮЮ СТОРОНУ обивка. 4. 4-дверка: удалите левую сторону стойка C TRIM См. " стойка C УДАЛЕНИЕ и УСТАНОВКА (4-дверь NATURAL GAS MODELS) ".
  3. Проверьте состояние кабеля (SRXS +, Lca-). Проверьте состояние кабеля (SRS +, SRXA-). 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. Отсоедините разъем B (39P). См. " SRS UNIT Снятие и установка " или " SRS UNUNUNIT UPDATE 39P 39P
Схема №1158

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1159
Схема №1160
Схема №1161
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 33-3x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в это время исправна.
  2. ПНЕВМАТИЧЕСКАЯ ПОДУШКА БЕЗОПАСНОСТИ: 1. Включите выключатель зажигания 2 для замок (0). 2. Отключите отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверка: УДАЛИТЕ ЛЕВУЮ ЗАДНЮЮ СТОРОНУ обивка. 4. 4-дверка: Удалите левую сторону стойка C TRIM См. " стойка C УДАЛЕНИЕ и УСТАНОВКА (4-дверка, КРОМЕ ПРИРОДНОГО ГАЗА) ".
  3. Клемма SRXS (SRXS + линия) не соответствует соединителю " Клемма SRXS1 " (SRXS1 + линия) клемма " Клемма SRXS1 " (SRXS2), не соответствует соединителю " Клемма SRXS " (SRXS + линия), не соответствует клемме " Клемма SRS " (SRXS2 + линия), не соответствует клемме " клемме " SRS Sssss2. 39P 070AZ SAA0100 39P 39P 39P 39P
Схема №1162

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1163
Схема №1164
Схема №1165
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 33-8x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в данный момент времени ИСПРАВНА.
  2. Подушка безопасности с левой стороны, проверка: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверка: " СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ СТОРОНУ обивка ". 4. 4-дверка: Снимите левую сторону стойка C TRIM См. " СНЯТИЕ И УСТАНОВКА СТОЙКИ C " (4-дверка, КРОМЕ МОДЕЛИ ПРИРОДНОГО ГАЗА).
  3. Шунтированный провод блока ШСР-2 (ШСР-2, ШСР-2, ШСР-2, ШСР-2, ШСР-2, ШСР-2, ШСР-2, ШСР-2, ШСР-2, ШСР-3, ШСР-3, ШСР-3, ШСР-3, ШСР-3, ШСР-3, ШСР-2, ШСР-2, ШСР-2, ШСР-2, ШСР-2, Шст. 39P 39P 39P
Схема №1166

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1167
Схема №1168
Схема №1169
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано расшифровка кода ошибки 33-9x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в данный момент времени исправна.
  2. Подушка безопасности с левой стороны, проверка: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. 2-дверка: УДАЛИТЕ ЛЕВУЮ ЗАДНЮЮ СТОРОНУ обивка. 4. 4-дверка: удалите левую сторону C-стойка TRIM См. " стойка C УДАЛЕНИЕ и УСТАНОВКА (4-дверка, КРОМЕ МОДЕЛИ ПРИРОДНОГО ГАЗА) ".
  3. Короткое замыкание блока ШСР-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ)-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-УСТ-Ус СТ 1 (Шс СТ 2): (Шс СТ 2). Шс СТ " (Шс СТ) " (Шс СТ 2) " (Шс С С С С С С С С С С С С СТ) 39P 39P 39P
Схема №1170

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1171
Схема №1172
Схема №1173
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указывается ли расшифровка кода ошибки 34-1x или 34-2x? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система в данный момент времени исправна устранение неисправности.
  2. Подушка безопасности с правой стороны проверить: 1. Поверните выключатель зажигания 2 к замку (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 минут. 3. 2-дверка: " СНИМИТЕ ПРАВУЮ ЗАДНЮЮ СТОРОНУ обивка ". 4. 4-дверка: Снимите правую сторону стойка C TRIM См. " стойка C УДАЛЕНИЕ и УСТАНОВКА (4-дверь NATURAL GAS MOD) ".
  3. Кабельный разъем блока ШСР-2 (SRX +, Rca-): 1. Переведите отключенный выключатель зажигания в положение " замок " (0). 2. Отсоедините отрицательный провод от аккумуляторной батареи, затем подождите не менее 3 минут. Отсоедините следующий разъем блока ШСР-2 (39P) См. " SRS UNIT REMOVERY и установка " или " SRS unit UPDATE " 4. 39P 39P
Схема №1174

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300
  3. Устройство отмены короткого замыкания SRS 070AZ-SAA0100

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1175
Схема №1176
Схема №1177
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 34-3x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в это время исправна.
  2. Подушка безопасности с правой стороны проверить: 1. Поверните выключатель зажигания 2 на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. 2-дверка: " СНИМИТЕ ПРАВУЮ ЗАДНЮЮ СТОРОНУ обивка ". 4. 4-дверка: Снимите правую сторону стойка C TRIM См. " стойка C УДАЛЕНИЕ и УСТАНОВКА (4-дверка, КРОМЕ МОДЕЛИ ПРИРОДНОГО ГАЗА) ".
  3. Шунтированный провод блока ШСР-А (ШСР-Б + провод к ШСР-А), провод ШСР-А (ШСР-Б), провод ШСР-Б (ШСР-Б), провод ШСР-Б (ШСР-Б), провод ШСР-А (ШСР-Б), провод ШСР-Б (Ш), Ш(Шп. 39P 070AZ SAA0100 39P 39P 39P 39P
Схема №1178

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1179
Схема №1180
Схема №1181
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 34-8x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система в это время исправна.
  2. AIRBS боковая подушка безопасности проверить: 1. Поверните переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. 2-дверка: " СНИМИТЕ ПРАВУЮ ЗАДНЮЮ СТОРОНУ обивка ". 4. 4-дверка: снимите правую сторону стойка C TRIM REMOVERY и установка (4-ДВЕРКА ПРИРОДНОГО ГАЗА).
  3. Клемма клеммного блока ШРС (SRB +, Rca-). Клемма клеммного блока ШСР-2. Клемма клеммного блока ШСР-2. Клемма клеммного блока ШСР-2. Клемма клеммного блока ШСР-2. Клемма клеммного блока ШСР-2. Клеммного блока ШСР-2. Клеммного блока Шп-2. клеммного блока Ш. (SRS 2). клеммного блока Ш. клеммного блока Шмного блока Ш. (клеммного блока Шмного блока Ш2). клеммного блока Шмного блока Ш2. (клеммного блока Ш2. (SRМНОГО блока Ш2). 39P 39P 39P
Схема №1182

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1183
Схема №1184
Схема №1185
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 34-9x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система В это ВРЕМЯ ИСПРАВНА.
  2. ПНЕВМАТИЧЕСКАЯ ПОДУШКА БЕЗОПАСНОСТИ МОДЕЛЕЙ: 1. Поверните переключатель зажигания на ЗАМОК (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. 2-дверка: " СНИМИТЕ ПРАВУЮ ЗАДНЮЮ СТОРОНУ обивка ". 4. 4-дверка: Снимите правую сторону стойка C TRIM REMOVERY и установка (4-ДВЕРКА).
  3. Проверка массы блока SRD1 (SRD2 +, Rca- кабели): 1. Установите выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от аккумуляторной батареи, затем подождите не менее 3 минут. Отсоедините следующий разъем блока SRS B (39P). См. " SRS UNIT REMOVATION и установка " или " SRS UNIT UPDATE " 4. 39P 39P
Схема №1186

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1187
Схема №1188
Схема №1189
Схема №1190
Схема №1191
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 41-1x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система В это ВРЕМЯ ИСПРАВНА.
  2. Визуальная проверка разъема и жгута: 1. Поверните выключатель зажигания в положение ЗАМОК (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 мин. 3. Проверьте следующие разъемы. Разъем блока SRS A (39P) См. " ДЕМОНТАЖ И УСТАНОВКА БЛОКА SRS " или " ОБНОВЛЕНИЕ БЛОКА SRS " Левый передний датчик удара 2p разъем (на жгуте проводов моторного отсека). C201 есть Разъемы и жгут в порядке 4 шаг: Перейти к шагу к шагу 4: Нет к шагу 4: Нет: Нет: Нет: Да: Нет: Нет: Нет: Нет: Нет
  3. Проверка системы: 1. Восстановите плохие разъемные соединения или замените жгут, который был причиной проблемы в шаге 2. 2. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Является ли Dtc 41-1x указано? ДА: Поверните переключатель зажигания для блокировки 4 (0), затем шаг 4.
  4. Shorted провод проверить (LFS + line to Lfss- 2 line) that 1. Disconnected the following разъёмы. SRS unit разъём A (39P) See " SRS UNIT снятие и установка " or " SRS UNIT UPDATE " левый передний impact датчик 2p (on the двигатель) 2. Измерить сопротивление между контрольными точками 1 и 2. 39P 39P 39P
  5. Проверка закороченного провода (линии LFS +, Lfs-): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока SRS A (39P): отключен левый передний датчик удара Разъем 2p (на жгуте двигательного отсека): отключен Тестовая цепь LFS + Тестовая точка 1 Разъем блока SRS A (xtag1) № 28 Тестовая точка 2 Контур массы 39P 39P
  6. Проверка закороченного провода (Лфс +, ЛФС- жгут массы № 2 не подключен к питанию): 1. Повторно подключите отрицательный кабель к аккумуляторной батарее № 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Тестовое состояние IG (II) Разъем блока Лфс А (39P): Отсоединен левый передний датчик удара разъем 2p (на жгуте отсека двигателя): отсоединена цепь контроля LFS + 1 39P 39P
  7. Обрыв провода (Лбп +, Лбп) Блок датчика удара ЛСР-2: 1. Отключить выключатель зажигания на ЗАМОК (0). 2. Отсоединить минусовой кабель от аккумуляторной батареи, затем подождать не менее 3 мин. 3. Подсоединить черную клемму (А) вывода Л имитатора ЛСР к имитатору ЛСР (разъем перемычки), затем подсоединить вывод Л имитатора ЛСР к левому переднему разъему 2п (В). 39P 39P 39P
Схема №1192

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ УДАРОМ ". 2. Включите датчик зажигания в положение " ВКЛ ". (II), затем подождите 10 секунд. 3. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Является ли расшифровка кода ошибки 41-2x, 41-3x, 41-8x, 41-9x, 41-Ax, или 41-Bx указано ДА: Неисправность устранена слева.
Схема №1193

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1194
Схема №1195
Схема №1196
Схема №1197
Схема №1198
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указывается расшифровка кода ошибки 42-1x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой в палатке, система исправна в это время " ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК ".
  2. Визуальная проверка разъема и жгута: 1. Поверните выключатель зажигания в положение ЗАМОК (0). 2. Отсоедините минусовой кабель от аккумуляторной батареи, затем подождите не менее 3 мин. 3. Проверьте следующие разъемы. Разъем блока SRS A (39P) См. " ДЕМОНТАЖ И УСТАНОВКА БЛОКА SRS " или " ОБНОВЛЕНИЕ БЛОКА SRS " Правый передний датчик удара Разъем 2p (на жгуте проводов моторного отсека). C201 - разъемы и жгут в норме 4 шаг: Перейти к шагу 4: Нет к шагу 4: да: Нет: Нет: Нет: Нет: Нет: Нет: Нет: Нет: Нет: Нет: Нет
  3. Проверка системы: 1. Отремонтируйте плохие разъемные соединения или замените жгут, который был причиной проблемы в шаге 2. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Является ли DDTC 42-1x указано? ДА: Поверните выключатель зажигания для блокировки 4 (0), затем шаг 4.
  4. Shorted провод проверить (RFS + line to RFS- 26 line): 1. Отсоедините следующие разъемы. Разъем блока SRS А (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Правый передний датчик удара 2p (на жгуте отсека двигателя) 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверка состояния ЗАМОК (0) Блок SRS 39P 39P 39P
  5. Проверка короткозамкнутого провода (линии RFS +, RFS-): 1. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0) Разъем блока SRS A (39P): отключен правый передний датчик удара Разъем 2p (на жгуте проводов отсека двигателя): отключен Тестовая цепь RFS + Тестовая точка 1 Разъем блока SRS A (39P) № 26 Тестовая точка 2 Тестовая цепь массы 39P
  6. Проверка закороченного провода (RFS +, RFS- линии 27 для питания): 1. Повторно подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Разъем блока SRS A (39P): отключен Правый передний датчик удара Разъем 2p (на жгуте проводов моторного отсека): отключен Цепь контроля RFS + контрольная точка 1 39P 39P
  7. RFS Проверить провод (SRFS +, RFS- линии): 1. Отключить выключатель зажигания на замок (0). 2. Отключить отрицательный кабель от батареи, затем подождать не менее 3 минут. 3. Подключить черную клемму (А) вывода L имитатора SRS к имитатору SRS (перемычка), затем подключить вывод L имитатора SRS к правому переднему проводу датчика 2p (B). 39P 39P 39P
Схема №1199

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ УДАРОМ ". 2. Включить датчик зажигания " (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Является ли расшифровка кода ошибки 42-2x, 42-3x, 42-8x, 42-9x, 42-Ax, или 42-Bx Указано? Неисправность Исправна.
Схема №1200

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1201
Схема №1202
Схема №1203
Схема №1204
Схема №1205
  1. Проверка системы: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЕ HDS К РАЗЪЕМУ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) ". 43. Переведите переключатель зажигания в положение ON (II). 4. В главном меню HDS выберите SRS, затем Data List. Прочитайте " ПРОИЗВОДИТЕЛЬ ЭБУ ", отображаемый на HDS. Указано SRX: ДА: Перейти к шагу 1.
  2. Расшифровка кода ошибки проверка: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) боковой удар датчик 11 ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. " ПРОВЕРИТЬ коды неисправностей с HDS ". Указаны только расшифровка кода ошибки 43-11: Перейти к шагу 3. расшифровка кода ошибки 43-1x (кроме 43-11): Неисправный боковой удар датчик
  3. Закороченный провод Проверьте (LS1 + линия на линии): 1. Поверните выключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Отсоедините следующие разъемы. Разъем блока SRS B (39P) См. " SRS UNIT УДАЛЕНИЕ И УСТАНОВКА " или " SRS UNIT UPDATE " LS1 LS1- 39P LS1- 39P 39P
  4. Проверка короткозамкнутого провода (LS1 +, LS1- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем для подключения к полу блока SRS B (39P): Отключен левый датчик удара (первый) Разъем 4p (на напольном жгуте): отключен Тестовая цепь LS1 + Тестовая точка 1. SRS Разъем для подключения к блоку блока № 28 Тестовая точка 2 39P LS1- 39P
  5. Проверка короткого замыкания на корпус (LS1 +, LS1- линии для питания): 1. Повторно подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Разъем блока SRS B (39P): отключен Левый датчик удара (первый) Разъем блока 4p (на напольном жгуте): отключен тестовый контур. LS1 39P LS1- 39P
  6. Разъем SRXS для удаления проводов (LS1- +, LS1- линии): 1. Поверните выключатель зажигания в положение замок (0). 2. Подключите черный вывод (A) разъема SRS для удаления проводов (перемычка), затем подключите вывод SRS L к датчику удара слева (первый) 4p (B) на проводе пола. 3. Измерьте сопротивление между контрольными точками 1 и 2. LS1 39P LS1 39P 39P
Схема №1206
Схема №1207

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1208
Схема №1209
Схема №1210
Схема №1211
Схема №1212
Схема №1213
Схема №1214
Схема №1215
Схема №1216
Схема №1217
  1. Проверка системы 1: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЬ Hx SRX К РАЗЪЕМУ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) ". 43 ". 3. Переведите переключатель зажигания в положение ON (II). 4. Из главного меню HDS выберите SRS, затем Data List. Прочитайте " ECU MAKER ", отображаемое на HDS. Указано CONTININENTAL: Перейти к шагу 1: 1.
  2. Проверка расшифровка кода ошибки (43-xx (кроме 43-1x)): 1. " ОЧИСТИТЬ ДАТЧИК коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 43-(кроме 43-1x)? ДА: Неисправный датчик левого бокового удара (первый).
  3. Проверка расшифровка кода ошибки (45-xx (кроме 45-1x)): 1. " ПРОВЕРКА НА НАЛИЧИЕ коды неисправностей (DTC) (расшифровка кода ошибки) С ЕСТЕСТВЕННЫМ HDS ". Указано ли расшифровка кода ошибки 45-xx (кроме 45-1x)? ДА: Неисправный датчик левого бокового удара (второй); заменить датчик левого бокового удара (второй) См. " ДАТЧИК БОКОВОГО УДАРА (ВТОРОЙ) ДЕМОНТАЖ И МОНТАЖ (2-ДВЕРНОЙ) ", " ДАТЧИК БОКБОКОВОГО УДАРА (КРОМЕ (ВТОРОЙ ДЕМОНТАЖ) и МОНТАЖ (ВТОРОЙ)
  4. Расшифровка кода ошибки проверить (43-11 или 43-12): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Is расшифровка кода ошибки 43-11 or 43-12 indicated? YES: Go to step 6. NO: Go to step 5.
  5. Расшифровка кода ошибки проверить (45-11 или 45-12): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Is расшифровка кода ошибки 45-11 or 45-12 indicated? YES: Go to step 16. NO: Intermatory отказ, the система is OK at this time. " GO TO TROUBLESHOLTING периодическая FAILURES ". Если указан другой расшифровка кода ошибки, устраните неисправность расшифровка кода ошибки.
  6. Разъем и жгут Визуальная проверка: 1. Поверните датчик зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Проверьте следующие разъемы и жгут. Разъем блока SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Левый датчик удара (первый) Разъем двери 4p (на жгуте пола) См.
  7. Проверка системы 2: 1. Восстановите плохие разъемные соединения или замените жгут, который был причиной проблемы в шаге 6. 2. " ОЧИСТИТЕ коды неисправностей С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". 43-11 или 43-12 указано? ДА: Поверните выключатель зажигания для блокировки (0).
  8. Первый датчик бокового удара левой стороны (первый) заменяет: 1. Замените известный датчик бокового удара левой стороны (первый) См. " ДАТЧИК БОКОВОГО УДАРА (ПЕРВЫЙ) ДЕМОНТАЖ И УСТАНОВКА 12 (2-дверь) " или " ДАТЧИК БОКОВОГО УДАРА (ПЕРВЫЙ) ДЕМОНТАЖ И УСТАНОВКА (4-дверь) ". 2. Повторно подключите отрицательный кабель к аккумуляторной батарее. 3. " ОЧИСТИТЕ ДАТЧИК БОКОВОГО УДАРА С HDS ". 4.
  9. Проверка закороченного провода (LS1 + линия на кабеле): 1. Поверните выключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. Отсоедините следующие разъемы. Разъем блока SRS B (39P) См. " SRS UNIT УДАЛЕНИЕ И УСТАНОВКА " или " SRS UNIT UPDATE " LS1- 39P LS1 LS1-
  10. Проверка короткого замыкания (LS2 + линия на линию LS2-): 1. Измерьте сопротивление между контрольными точками 1 и 2. Состояние теста IG замок (0) Разъем блока SRS B (39P): отключен Левый боковой датчик удара (первый) 4p разъем (на напольном жгуте): отключен левый боковой датчик удара (второй) 2p разъем (на напольном жгуте): отключен тестовый провод xtag3 +, xtag4 Контрольная точка 1 LS2 LS2-
  11. Проверка закороченного провода (LS1 +, LS1- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Состояние пола IG замок (0) Разъем блока SRS B (39P): отключен Датчик левого бокового удара (первый) Разъем 4p (на напольном жгуте проводов): отключен Датчик левого бокового удара (второй) Разъем 2p (на напольном жгуте проводов): отключен Цепь тестирования xtag3 + Контрольная точка 1 Датчик левого бокового удара LS1 LS1-
  12. Закороченный провод (LS2 +, LS2- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Состояние теста IG замок (0) Разъем блока SRS B (39P): отключен Левый боковой датчик удара (первый) Разъем 4p (на напольном проводе): отключен левый боковой датчик удара (второй) Разъем 2p (на напольном проводе): отключен тестовый контур xtag3 + Контрольная точка 1 Левый боковой датчик удара LS2 LS2-
  13. Проверка короткого замыкания на корпус (LS1 +, LS1- линии для подключения первого кабеля к корпусу). 1. Подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG (II) Разъем блока SRS B (39P): отключен Левый боковой датчик удара (первый) 4p разъем (на напольном проводе): отключен LS1 LS1-
  14. Проверка закороченного провода (LS2 +, LS2- линии для питания): 1. Измерить напряжение между контрольными точками 1 и 2. Проверить состояние IG ON (II) Разъем блока SRS B (39P): отключен Левый боковой датчик удара (первый) 4p (на напольном жгуте проводов): отключен Левый боковой датчик удара (второй) 2p разъем (на напольном жгуте проводов): отключен Тестовая цепь LS2 + Тестовая точка 1 слева LS2-
  15. Sr x Sr x Sr x Sr x Sr x Sr x Sr x Sr x Sr x Sr x Sr x Sr x Sr x Sr S S S S (Xtt Xx Xx x x x X X S S S S) Sr S S S S T S S T S S S T S S S S S) S0 (X0 S0. LS1 LS1- 39P 39P 39P 39P LS1 LS1-
  16. Разъем и жгут Визуальная проверка: 1. Поверните датчик зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 мин. 3. Проверьте следующие разъемы и жгут. Разъем блока SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Датчик удара слева (первый) Разъем двери 4p (на жгуте пола) См.
  17. Проверка системы 2: 1. Восстановите плохие разъемные соединения или замените жгут, который был причиной проблемы в шаге 16. 2. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей с помощью HDS ". Является ли Dtc 45-11 или 45-12 указано? Да: Перейдите к устранению неисправности 0.
  18. Разъем для демонтажа (LS2 +, LS2- линии): 1. Отсоедините отрицательный кабель от батареи. 2. Отсоедините следующие разъемы. Разъем 4p (на напольном жгуте) См. " сторона IMPACT датчик (FIRST) REMOVATION (2-дверь) " или " сторона IMPACT датчик (4-дверь) левый LS2 LS2-
Схема №1218
Схема №1219

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1220
Схема №1221
Схема №1222
Схема №1223
Схема №1224
Схема №1225
Схема №1226
Схема №1227
  1. Проверка системы 1: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЬ Hx SRX К РАЗЪЕМУ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) " 43. " Включить переключатель зажигания в положение ON (II). 4. Из главного меню HDS выберите SRS, затем Data List. Прочитайте " ECU MAKER ", отображаемое на HDS. DENSO указано? Да: 1.
  2. Проверка расшифровка кода ошибки моделей (45-XX (кроме 45-11)): 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) с естественной установкой ". 2. Включить датчик зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей с HDS ". Указан ли DTTC 45-xx (кроме 45-11)? ДА: Неисправен датчик левого бокового удара (второй); заменить датчик левого бокового удара (кроме второго)
  3. Расшифровка кода ошибки проверить (43-xx (except 43-11)): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Указывается ли расшифровка кода ошибки 43-xx (except 43-11)? ДА: Неисправен датчик левого бокового удара (первый); замените датчик левого бокового удара (первый) См. " сторона IMPACT датчик (FIRST) REMOVERY и установка (2-дверь) ". или " сторона IMIMPACT SSENSSENSOR (FIRST GO 4) to DET (FIRST to DGO 4).
  4. Расшифровка кода ошибки проверить (45-11): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Указывается ли расшифровка кода ошибки 45-11? ДА: Переходите к шагу 6. НЕТ: Переходите к шагу 5.
  5. Расшифровка кода ошибки проверить (43-11): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Is расшифровка кода ошибки 43-11 indicated? YES: Go to step 14. NO: периодическая отказ, the система is OK at this time. " GO TO поиск неисправностей INTERMENTIVE FAILURES ". Если указан другой расшифровка кода ошибки, выполните диагностику расшифровка кода ошибки.
  6. Разъем и жгут Визуальная проверка: 1. Поверните датчик зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Проверьте следующие разъемы и жгут. Разъем блока SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Левый датчик удара (первый) Разъем двери 4p (на жгуте пола) См.
  7. Проверка системы 2: 1. Отремонтируйте плохие разъемы или замените жгут, который был причиной проблемы в шаге 6. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Является ли DTTC 45-11 указано? ДА: Поверните выключатель зажигания для блокировки (0).
  8. Датчик левого бокового удара (второй) Замена: 1. Замените известный датчик левого бокового удара (второй) См. " ДА ДАТЧИК БОКОВОГО УДАРА (второй) ДЕМОНТАЖ И УСТАНОВКА (2-ДВЕРЦА)? ", ДАТЧИК БОКОВОГО УДАРА (второй) ДЕМОНТАЖ И УСТАНОВКА (4-ДВЕРЦА, КРОМЕ МОДЕЛЕЙ ПРИРОДНОГО ГАЗА) " или " ДАТЧИК БОКОВОГО УДАРА (ВТОРОЙ) ДЕМОНТАЖ И УСТАНОВКА (МОДЕЛИ ПРИРОДНОГО ГАЗА) ".
  9. Датчик удара с левой стороны (первый) заменяет: 1. Включите датчик зажигания в положение замок (0). 2. Отключите отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Верните датчик удара с левой стороны (второй), который был заменен на этапе 8. 4. Установите заведомо исправный датчик удара с левой стороны (первый) См. " сторона IMPACT датчик REMOVERY и установка (2-дверь) " или " сторона IMSE (ПЕРВЫЙ 4.
  10. Короткое замыкание (LS2 + линия) Датчик удара со стороны пола (2 шт.) Датчик удара со стороны пола (2 шт.) Датчик удара со стороны пола (2 шт.) Датчик удара со стороны пола (2 шт.) Датчик удара со стороны пола (2 шт.) (2 шт.) Датчик удара со стороны пола (2 шт.) Датчик удара со стороны пола (2 шт.) Датчик удара со стороны пола (3 шт.) (1 шт.) Датчик удара со стороны пола (1 шт. LS2- 39P 39P LS2 LS2-
  11. Проверка закороченного провода (LS2 +, LS2- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Состояние пола IG замок (0) Разъем блока SRS B (39P): отключен Датчик левого бокового удара (первый) Разъем 4p (на напольном жгуте проводов): отключен Датчик левого бокового удара (второй) Разъем 2p (на напольном жгуте проводов): отключен Тестовая цепь xtag3 + контрольная точка 1 Датчик левого бокового удара LS2 LS2-
  12. Проверка короткого замыкания на проводе (LS2 +, LS2- линии): 1. Подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) Разъем блока SRS B (39P): отключен Датчик удара слева (первый) 4p (на проводе): отключен датчик удара слева (второй этаж) LS2 LS2-
  13. Проверьте провод (LS2- +, линии): 1. Поверните выключатель зажигания в положение замок (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0) Разъем блока SRS B (39P): отключен левый боковой датчик удара (первый) 4p (на напольном проводе): отключен левый боковой датчик удара (второй) LS2 LS2 LS2-
  14. Разъём и жгут визуальная проверка: 1. Поверните датчик зажигания на замок (0). 2. Отсоедините отрицательный кабель от аккумулятора, затем подождите не менее 3 мин. 3. Проверьте следующие разъемы и жгут. РАЗЪЕМ БЛОКА SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Датчик удара слева (первый) Разъем двери 4p (на жгуте пола) см.
  15. Проверка системы 2: 1. Восстановите плохие соединения разъема или замените жгут, который был причиной проблемы в шаге 14. 2. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Является ли DTTC 43-11 указано? ДА: Поверните выключатель зажигания для блокировки 16 (0), затем шаг 4.
  16. Датчик левого бокового удара (первый) заменяет: 1. Замените заведомо исправный датчик левого бокового удара (первый). 2. Повторно подключите отрицательный кабель к аккумулятору. 3. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 4. Включите выключатель зажигания (II), затем подождите 10 секунд. 5. " ПРОВЕРЬТЕ коды неисправностей С DHDS ". Установка расшифровка кода ошибки 43-11 указана?
  17. Проверка закороченного провода (LS1 + линия на жгуте 1). 1. Поверните выключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Отсоедините следующие разъемы. Разъем блока SRS B (39P) См. " SRS UNIT УДАЛЕНИЕ И УСТАНОВКА " или " SRS UNIT UPDATE " LS1- 39P LS1 LS1-
  18. Проверка замыкание на массу (LS1 +, LS1- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие испытания IG замок (0) Разъем блока SRS B (39P): отключен левый боковой датчик удара (первый) 4p разъем (на напольном проводе): отключен тестовый контур LS1 + тестовый контур 1 Левый боковой датчик удара (первый) 4p разъем № 3 (на напольном проводе) Тестовая точка 2 LS1-
  19. Проверка закороченного провода (LS1 +, LS1- линии для питания): 1. Подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II). Разъем блока SRS B (39P): отключен левый датчик удара (первый). 4p разъем пола (на первом проводе). LS1 LS1-
  20. Разъедините кабель SRDS (LS1 +, LS1- линии). 1. Поверните выключатель зажигания в положение замок (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние разъема блока SRS замок (0). B (39P): отключен датчик удара слева (первый). 4p (на напольном жгуте): отключен датчик удара слева (первый). LS1 39P LS1- 39P
Схема №1228

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ БЛОК коды неисправностей (DTC) (расшифровка кода ошибки), ОТКАЗ ПРИ ПРЕРЫВИСТОМ УДАРЕ, 2. Включить датчик зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Является ли расшифровка кода ошибки 43-2x, 43-3x, 43-8x, 43-9x, 43-Ax, или 43-Bx, обозначенный как ДА.
Схема №1229

Требуются специальные инструменты

  1. Имитатор инфлятора SRS 07SAZ-TB4011A
  2. Руководитель моделирования SRS L 070AZ-SNAA300

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1230
Схема №1231
Схема №1232
Схема №1233
Схема №1234
  1. Проверка системы: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЬ HDS К СОЕДИНИТЕЛЮ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) ". 3. Переведите переключатель зажигания в положение ON (II). 4. Из главного меню HDS выберите SRS, затем список данных. Прочитайте " ПРОИЗВОДИТЕЛЬ ЭБУ ", отображаемый на HDS. Указано SRX TRW: да: Перейти к шагу 2. 1.
  2. Расшифровка кода ошибки проверка: 1. " ОЧИСТИТЬ Dt46 датчик удара первой стороны) сначала расшифровка кода ошибки датчик удара 11 с HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. " ПРОВЕРИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". Указаны только расшифровка кода ошибки 44-11: Перейти к шагу 3. расшифровка кода ошибки 44-1x (кроме 44-11): Неисправный датчик удара правой стороны
  3. Проверка короткого замыкания (RS1 + линия на линию SRXAG1). 1. Поверните выключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Отсоедините следующие разъемы. Разъем блока SRS B (39P) См. " SRS UNIT УДАЛЕНИЕ И УСТАНОВКА " или " SRS UNIT UPDATE " RS1- 39P RS1 RS1- 39P 39P
  4. Проверка замыкание на массу (RS1 +, RS1- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0) Разъем для подключения к полу блока SRS B (39P): Отключен датчик удара справа (первый) Разъем 4p (на напольном жгуте): отключен Тестовая цепь RS1 + Тестовая точка 1 Разъем блока SRS B (xtag4) № 26 Тестовая точка 2 Тестовая цепь 39P RS1- 39P
  5. Проверка короткого замыкания на корпус (RS1 +, RS1- линии питания): 1. Подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) Разъем блока SRS B (39P): отключен Датчик удара правой стороны (первый) Разъем блока 4p (на напольном жгуте): отключен Тестовая цепь xtag3 + контрольная точка RS1 39P RS1- 39P
  6. Разъем SRXS для удаления проводов (RS1 +, RS1- линии): 1. Поверните отключенный выключатель зажигания в положение замок (0). 2. Подключите черный вывод (A) разъема SRS для удаления проводов (перемычка): затем подключите вывод SRS L к датчику удара справа (первый). 4p-разъем (B) на напольном жгуте. 3. Измерьте сопротивление между контрольными точками 1 и 2. 39P RS1 RS1- 39P 39P
Схема №1235
Схема №1236

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1237
Схема №1238
Схема №1239
Схема №1240
Схема №1241
Схема №1242
Схема №1243
Схема №1244
Схема №1245
Схема №1246
  1. Проверка системы 1: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЕ Hx 44 К СОЕДИНИТЕЛЮ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) ". 3. Переведите переключатель зажигания в положение ON (II). 4. Из главного меню HDS выберите SRS, затем список данных. Прочитайте " ECU MAKER ", отображаемый на HDS. CONTINENTAL: Перейти к шагу 1. 1.
  2. Проверка расшифровка кода ошибки (44-xx (кроме 44-1x)): 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей с HDS ". Указан ли расшифровка кода ошибки 44-xx (кроме 44-1x)? ДА: Неисправный датчик правого бокового удара (первый); заменить датчик правого бокового удара (3).
  3. Проверка расшифровка кода ошибки (46-xx (кроме 46-1x)): 1. " ПРОВЕРКА НА коды неисправностей (DTC) (расшифровка кода ошибки) С ЕСТЕСТВЕННЫМ HDS ". Показано ли удаление расшифровка кода ошибки 46-xx (кроме 46-1x)? ДА: Неисправен датчик правого бокового удара (второй); заменить датчик правого бокового удара (второй) См. " ДАТЧИК БОКОВОГО УДАРА (ВТОРОЙ) УДАЛЕНИЕ И УСТАНОВКА (2-ДВЕРНАЯ) ", " ДАТЧИК БОКОВОГО УДАРА (КРОМЕ СНЯТИЯ И ВТОРОЙ)
  4. Расшифровка кода ошибки проверить (44-11 или 44-12): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Is 44-11 or 44-12 indicated? YES: Go to step 6. NO: Go to step 5.
  5. Расшифровка кода ошибки проверить (46-11 или 46-12): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Is расшифровка кода ошибки 46-11 or 46-12 indicated? YES: Go to step 16. NO: Intermentional отказ, the система is OK at this time. GO TO " поиск неисправностей периодическая FAILURES ". Если указан другой расшифровка кода ошибки, устраните неисправность расшифровка кода ошибки.
  6. Разъем и жгут Визуальная проверка: 1. Поверните датчик зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 мин. 3. Проверьте следующие разъемы и жгут. Разъем блока SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Датчик удара справа (первый).
  7. Проверка системы 2: 1. Отремонтируйте плохие разъемные соединения или замените жгут, который был причиной проблемы в шаге 6. 2. " ОЧИСТИТЕ коды неисправностей С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". 44-11 или 44-12 указано? ДА: Поверните переключатель коды неисправностей для блокировки 8 (0). Затем шаг 4.
  8. Первый датчик бокового удара справа (первый) заменяет: 1. Замените заведомо исправный датчик бокового удара справа (первый) См. " ДА ДАТЧИК БОКОВОГО УДАРА (ПЕРВЫЙ) СНЯТИЕ И УСТАНОВКА (2-ДВЕРЦА) " или " ДАТЧИК БОКОВОГО УДАРА (ПЕРВЫЙ) СНЯТИЕ И УСТАНОВКА (4-ДВЕРЦА) ". 2. Повторно подключите отрицательный кабель к аккумуляторной батарее. 3. " ОЧИСТИТЬ ДАТЧИК БОКОВОГО УДАРА С HDS ". 4.
  9. Проверка короткого замыкания (RS1 + линия на кабеле): 1. Включите выключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи. 3. Отсоедините следующие разъемы. Разъем блока SRS B (39P). См. " SRS UNIT УДАЛЕНИЕ И УСТАНОВКА " или " SRS UNIT UPDATE ". RS1- 39P RS1 RS1-
  10. Проверка короткого замыкания (RS2 + линия на линию RS2-): 1. Измерьте сопротивление между контрольными точками 1 и 2. Состояние теста IG замок (0) Разъем блока SRS B (39P): отключен Датчик удара правой стороны (первый) Разъем 4p (на жгуте проводов пола): отключен Датчик удара правой стороны (второй) Разъем 2p (на жгуте проводов пола): отключен провод первой цепи RS2 +, xtag4 Контрольная точка 1 RS2-
  11. Проверка замыкание на массу (RS1 +, RS1- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Состояние теста IG замок (0) Разъем блока SRS B (39P): отключен Датчик удара правой стороны (первый) Разъем 4p (на напольном жгуте): отключен Датчик удара правой стороны (второй) Разъем 2p (на напольном жгуте): отключен Тестовая цепь xtag3 + Контрольная точка 1 Датчик удара правой стороны RS1 RS1-
  12. Короткое замыкание на провод (RS2 +, RS2- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие испытания IG замок (0) Разъем блока SRS B (39P): отключен Датчик удара правой стороны (первый) Разъем 4p (на напольном жгуте): отключен Датчик удара правой стороны (второй) Разъем 2p (на напольном жгуте): отключен Тестовая цепь xtag3 + Контрольная точка 1 Датчик удара правой стороны RS2 RS2-
  13. Проверка короткого замыкания на корпус (39P +, RS1- линии для питания): 1. Подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG (II) Разъем блока SRS B: отключен Правый боковой датчик удара (первый) 4p-разъем (на жгуте проводов пола): отключен RS1 RS1 RS1-
  14. Проверка закороченного провода (RS2 +, RS2- линии для питания): 1. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) Разъем блока SRS B (39P): отключен Датчик удара справа (первый) Разъем 4p (на напольном жгуте): отключен Датчик удара справа (второй) Разъем 2p (на напольном жгуте): отключен Тестовый провод RS2 + Контрольная точка 1 RS2-
  15. Проверка провода (RS1 +, RS1- линии): 1. Поверните выключатель зажигания в положение замок (0). 2. Подключите клеммы A и B с помощью перемычки. Клемма SRS, разъем B (39P) № 26. Клемма B (39P) № 27. Измерьте сопротивление между контрольными точками 1 и 2. 39P 39P RS1 RS1-
  16. Разъем и жгут визуальная проверка: 1. Поверните датчик зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 мин. 3. Проверьте следующие разъемы и жгут. Разъем блока SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Датчик удара справа (первый) Разъем двери 4p (на жгуте пола) См.
  17. Проверка системы 2: 1. Восстановите плохие разъемы или замените жгут, который был причиной проблемы в шаге 16. 2. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей с HDS ". Является ли Dtc 46-11 или 46-12 указано? Да, включите переключатель зажигания на 0.
  18. Датчик удара правой стороны (RS2 +, RS2- линии): 1. Отсоедините отрицательный кабель от батареи. 2. Отсоедините следующие разъемы. Разъем 4p (на напольном жгуте) См. " сторона IMPACT датчик (FIRST) REMOVATION (2-дверь) " или " сторона IMPACT датчик (4-дверь) " RS2 RS2-
Схема №1247
Схема №1248

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1249
Схема №1250
Схема №1251
Схема №1252
Схема №1253
Схема №1254
Схема №1255
Схема №1256
  1. Проверка системы 1: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЬ Hx 44 К РАЗЪЕМУ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) ". 3. Переведите переключатель зажигания в положение ON (II). 4. Из главного меню HDS выберите SRS, затем Data List. Прочитайте " ECU MAKER ", отображаемое на HDS. DENSO указано: 1.
  2. Расшифровка кода ошибки модели проверить (46-XX (кроме 46-11)): 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) с естественной установкой ". 2. Поверните выключатель зажигания во включенное состояние (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей с HDS ". Указан ли расшифровка кода ошибки 46-xx (кроме 46-11)? ДА: Неисправная правая боковая установка датчика удара (вторая); заменить правый боковой датчик удара
  3. Расшифровка кода ошибки проверить (44-xx (except 44-11)): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Указано ли расшифровка кода ошибки 44-xx (except 44-11)? ДА: Неисправен датчик правого бокового удара (первый); замените датчик правого бокового удара (первый) См. " сторона IMPACT датчик (FIRST) снятие и установка (2-дверь OR) " или " сторона IMIMMENSOR SENS(FIRST GO) TO (FIRST 4).
  4. Расшифровка кода ошибки проверить (46-11): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Указывается ли расшифровка кода ошибки 46-11? ДА: Переходите к шагу 6. НЕТ: Переходите к шагу 5.
  5. Расшифровка кода ошибки проверить (44-11): 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Is расшифровка кода ошибки 44-11 indicated? YES: Go to step 14. NO: периодическая отказ, the система is OK at this time. GO TO " поиск неисправностей периодическая FAILURES ". Если указан другой расшифровка кода ошибки, то выполните поиск неисправности расшифровка кода ошибки.
  6. Разъем и жгут Визуальная проверка: 1. Поверните датчик зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 мин. 3. Проверьте следующие разъемы и жгут. Разъем блока SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Датчик удара справа (первый).
  7. Проверка системы 2: 1. Восстановите плохие соединения разъема или замените жгут, который был причиной проблемы в шаге 6. 2. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 46-11. ДА: Поверните выключатель зажигания, чтобы устранить неполадки (0).
  8. Датчик БОКОВОГО УДАРА СПРАВА (второй) Замена: 1. Замените известный датчик БОКОВОГО УДАРА СПРАВА (второй) См. " ДА ДАТЧИК БОКОВОГО УДАРА (второй) ДЕМОНТАЖ И УСТАНОВКА (2)? ", ДАТЧИК БОКОВОГО УДАРА (второй) ДЕМОНТАЖ И УСТАНОВКА (4) или " ДАТЧИК БОКОВОГО УДАРА (второй) ДЕМОНТАЖ И УСТАНОВКА (МОДЕЛИ ПРИРОДНОГО ГАЗА) ". 2.
  9. Датчик бокового удара справа (первый) Замена: 1. Включите датчик зажигания в положение замок (0). 2. Отключите отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Верните правый датчик бокового удара (второй), который был заменен на этапе 8. 4. Установите заведомо хороший датчик бокового удара справа (первый) См. " сторона IMPACT датчик REMOVERY и установка (2-дверь) " или " сторона IMSE (FIRST 4.
  10. Sorted провод проверить (RS2 + line on RS2- line): 1. Поверните выключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. Отсоедините следующие разъемы. Разъем блока SRS B (39P) См. " SRS UNIT УДАЛЕНИЕ И УСТАНОВКА " или " SRS UNIT UPDATE " 39P RS2 RS2-
  11. Закороченный провод (RS2 +, RS2- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем блока SRS B (39P): отключен Датчик удара правой стороны (первый) Разъем 4p (на напольном жгуте): отключен Датчик удара правой стороны (второй) Разъем 2p (на напольном жгуте): отключен Тестовая цепь xtag3 + Контрольная точка 1 Датчик удара правой стороны RS2 RS2-
  12. Короткое замыкание на боковой провод (RS2 +, RS2- линии питания): 1. Подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) Разъем блока SRS B (39P): отключен Датчик удара правой стороны (первый) 4p (на проводе пола): отключен датчик удара правой стороны (второй этаж) RS2 RS2-
  13. Проверьте провод (RS2 +, RS2- линии): 1. Поверните выключатель зажигания в положение замок (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG, разъем блока SRS B (39P): отключен датчик удара справа (первый) 4p (на жгуте проводов пола): отключен датчик удара справа (второй). RS2 RS2-
  14. Разъем и жгут Визуальная проверка: 1. Переведите датчик зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 мин. 3. Проверьте следующие разъемы и жгут. Разъем блока SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " Датчик удара справа (первый) Разъем двери 4p (на жгуте пола) См.
  15. Проверка системы 2: 1. Отремонтируйте плохие разъемы или замените жгут, который был причиной проблемы в шаге 14. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Указан ли DDTC 44-11. ДА: Поверните выключатель зажигания для блокировки 16 (0), затем шаг 0.
  16. Датчик бокового удара справа (первый) заменяет: 1. Замените известный датчик бокового удара справа (первый) См. " ДА ДАТЧИК БОКОВОГО УДАРА (ПЕРВЫЙ) СНЯТИЕ И УСТАНОВКА (2-ДВЕРЬ) "? или " ДАТЧИК БОКОВОГО УДАРА (ПЕРВЫЙ) СНЯТИЕ И УСТАНОВКА (4-ДВЕРЬ) ". 2. Повторно подключите отрицательный кабель к аккумуляторной батарее. 3. " ОЧИСТИТЬ ДАТЧИК БОКОВОГО УДАРА С HDS ". 4.
  17. Проверка короткого замыкания (RS1 + линия на кабеле 1). 1. Поверните выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Отсоедините следующие разъемы. Разъем блока SRS B (39P) См. " SRS UNIT УДАЛЕНИЕ И УСТАНОВКА " или " SRS UNIT UPDATE ". RS1- 39P RS1 RS1-
  18. Проверка замыкание на массу (RS1 +, RS1- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие испытания IG замок (0) Разъем блока SRS B (39P): отключен Датчик удара правой стороны (первый) Разъем 4p (на напольном жгуте): отключен Тестовая цепь RS1 + Тестовая точка 1 Датчик удара правой стороны (первый) Разъем 4p № 3 (на напольном жгуте) Тестовая точка 2 RS1-
  19. Короткое замыкание на провод (RS1 +, RS1- линии): 1. Подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) Разъем блока SRS B (39P): отключен Датчик удара правой стороны (первый) Разъем 4p (на проводе пола): отключен. RS1 RS1-
  20. Разъедините кабель SRDC (RS1 +, RS1- линии): 1. Поверните выключатель зажигания в положение замок (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние разъема блока SRS B (39P): отсоединенный правый боковой датчик удара (первый) 4p (на напольном проводе): отсоединенная контрольная схема xtag3 + контрольная точка 1 RS1 39P RS1- 39P
Схема №1257

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ ДАТЧИК коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ УДАРОМ ". 2. Включить датчик зажигания " (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Является ли расшифровка кода ошибки 44-2x, 44-3x, 44-8x, 44-9x, 44-Ax, или 44-Bx Указано.
Схема №1258

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1259
Схема №1260
Схема №1261
Схема №1262
Схема №1263
  1. Проверка системы: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЕ HDS К СОЕДИНИТЕЛЮ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) ". 45. Переведите переключатель зажигания в положение ON (II). 4. В главном меню HDS выберите SRS, затем список данных. Прочитайте " ПРОИЗВОДИТЕЛЬ ЭБУ ", отображаемый на HDS. Указано SRX TRW: да: Перейти к шагу 2. 1.
  2. Расшифровка кода ошибки проверка: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) время столкновения расшифровка кода ошибки с DDS ". 2. Включить выключатель зажигания " (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей с HDS ". Указаны только расшифровка кода ошибки 45-11: Перейти к шагу 3. расшифровка кода ошибки 45-1x (кроме 45-11): Неисправный левый боковой датчик столкновения (второй)
  3. ШУНТИРОВАННЫЙ ПРОВОД (LS2 + линия к LS2- линии): 1. Поверните выключатель зажигания к замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. Отсоедините следующие разъемы. Левый боковой датчик удара (первый) 4p Разъем (на напольном жгуте) См. " сторона IMPACT датчик установка (2-дверь OR OR) " LS2 LS2-
  4. Короткое замыкание на провод (LS2 +, LS2- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие тестирования IG замок (0) Датчик удара с левой стороны (первый) Разъем 4p (на напольном жгуте): отключен Датчик удара с левой стороны (второй) Разъем 2p (на напольном жгуте): отключен Тестовая цепь LS2 + Тестовая точка 1 Датчик удара с левой стороны (второй) Разъем 2p № 2 (на напольном жгуте) Тестовая точка 3 LS2-
  5. Проверка закороченного провода (LS2 +, LS2- линии от датчика удара с левой стороны до питания): 1. Подключите отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) Датчик удара с левой стороны (первый) Разъем 4p (на жгуте проводов с пола): отключен Датчик удара с левой стороны (второй) разъем 2p (на жгуте проводов с пола) Отключен цепь X2 LS2 LS2-
  6. Разъем для демонтажа провода (LS2- +, линии): 1. Поверните выключатель зажигания на замок (0). 2. Подключите красную клемму (A) разъема имитатора SRS к имитатору SRS (перемычка), затем подключите провод SRS к датчику удара слева (первый) 4p (B). 3. Измерьте сопротивление между контрольными точками 1 и 2. LS2 LS2 LS2-
Схема №1264

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ ДАТЧИК ДТКС С HDS ". 2. Включить датчик зажигания (II), затем подождать 10 секунд. " ПРОВЕРИТЬ ДТКС С HDS ". Является ли расшифровка кода ошибки 45-2x, 45-3x, 45-8x, 45-9x, 45-Ax, или 45-Bx Указано.
Схема №1265

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1266
Схема №1267
Схема №1268
Схема №1269
Схема №1270
  1. Проверка системы: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЕ HDS 46 К СОЕДИНИТЕЛЮ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) ". 3. Включите переключатель зажигания в положение ON (II). 4. В главном меню HDS выберите SRS, затем список данных. Прочитайте " ИЗГОТОВИТЕЛЬ ЭБУ ", отображаемый на HDS. Указано SRX: ДА: Перейти к шагу 1.
  2. Расшифровка кода ошибки проверка: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) боковой отказ с HDS ". 2. Включить выключатель зажигания " (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей с HDS ". Указаны только расшифровка кода ошибки 46-11: Перейти к шагу 3. расшифровка кода ошибки 46-1x (кроме естественного): Неисправный датчик удара справа (второй)
  3. Проверка короткого замыкания (RS2 + линия на кабеле): 2-й боковой ударный датчик (2-й боковой ударный датчик): 1. Поверните выключатель зажигания на замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. Отсоедините следующие разъемы. Датчик удара справа (первый). 4p-й разъем (на напольном проводе) См. " сторона IMPACT датчик (FIRST) Демонтаж и УСТАНОВКА (2-дверь) " RS2- RS2 RS2-
  4. Проверка закороченного провода (RS2 +, RS2- линии): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие тестирования IG замок (0) Датчик удара справа (первый) Разъем 4p (на напольном жгуте): отключен Датчик удара справа (второй) Разъем 2p (на напольном жгуте): отключен Тестовая цепь RS2 + Тестовая точка 1 Датчик удара справа (второй) Разъем P № 2 (на напольном жгуте) RS2-
  5. Проверка закороченного провода (RS2 +, RS2- линии для питания): 1. Подсоедините отрицательный кабель к аккумуляторной батарее. 2. Включите выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) Датчик удара справа (первый) Разъем 4p (на жгуте проводов пола): Отключен Датчик удара справа (второй) Разъем 2p (на жгуте проводов пола) Отключен RS2 RS2-
  6. Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr-Sr R-Sr R-Sr R-Sr R-Sr R R-Sr-Sr R-S- Sr - Sr R - Sr R - Sr - Sr - Sr - Sr R R - Sr - Sr R - Sr - S- Sr - S- S- S- S- S- S2 S- S- S- Sr RS2 RS2- RS2 RS2-
Схема №1271

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ ДАТЧИК ДТКС С HDS ". 2. Установить датчик зажигания во включенное состояние (II), затем подождать 10 секунд. " ПРОВЕРИТЬ ДТКС С HDS ". Является ли расшифровка кода ошибки 46-2x, 46-3x, 46-8x, 46-9x, 46-Ax, или 46-Bx неисправен?
Схема №1272

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли аккумулятор неисправен. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами, правильным номером детали и что они были правильно установлены. См. " подушки безопасности и TENSIONER - УТИЛИЗАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА ", подушки безопасности и TENSIONER УТИЛИЗАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА " или " SRS COMPONENT REMOVEMENT / INSPPECTION После РАЗВЕРТЫВАНИЯ.

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) ПРИ ПРЕРЫВИСТЫХ ОТКАЗАХ, УКАЗАННЫХ В HDS ". 2. Включить выключатель зажигания " (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей ПРИ HDS ". Является ли расшифровка кода ошибки 51-xx, 52-xx, 53-xx, 54-xx, 55-xx, 57-xx, или 58-xx, указанный в блоке? ДА: Неисправность дублируется.
Схема №1273

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА SRS, УСТАНОВКА И ОСМОТР после развертывания ".

  1. Проверка системы: 1. Выполнить процедуру обновления блока SRS См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE ". 2. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4. " проверить FOR коды неисправностей с HDS ".
Схема №1274

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1275
Схема №1276
Схема №1277
Схема №1278
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания в положение ON (II), затем подождите 10 секунд. Пристегните и расстегните ремень безопасности водителя несколько раз. 3. " проверить FOR коды неисправностей с THE HDS ". Указывает ли расшифровка кода ошибки 61-1x? ДА: Сбой дублируется. Перейдите к шагу 2 НЕТ.
  2. SRS unit снятие: 1. Turn the Выключатель зажигания to замок (0). 2. Connect terminals A и B с a jumper провод. клемма A SRS unit разъём B (39P) № 24 клемма B кузов масса 3. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 4. Turn the igning выключатель to ON (II). 5. 39P
  3. Проверка провода (линия FLBC): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините провод перемычки от разъема B (39P) напольного ремня; 3. Отсоедините выключатель 2p ремня безопасности водителя на напольном жгуте. 4. Включите выключатель зажигания (II), затем подождите 10 секунд. 5. Измерьте напряжение между контрольными точками 1 и 2.
  4. Проверка провода на обрыв (линия масса): 1. Поверните жгут зажигания в положение AGTC (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Испытательное состояние IG замок (0). Выключатель ремня безопасности водителя 2p (на напольном жгуте проводов): отключен. Контрольная цепь масса. 1. Выключатель ремня безопасности 2p (BLK) (на напольном жгуте). G602 G602
Схема №1279

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1280
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания в положение ON (II), затем подождите 10 секунд. Пристегните и расстегните ремень безопасности водителя несколько раз. 3. " проверить FOR коды неисправностей с THE HDS ". Указывает ли расшифровка кода ошибки 61-2x? ДА: Отказ дублируется. Перейдите к шагу 2. НЕТ.
  2. Проверка системы: 1. Поверните ремень зажигания в положение замок (0). 2. Отсоедините выключатель ремня безопасности 2p (A) на проводном жгуте пола. 3. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 4. Включите выключатель зажигания (II), затем подождите 10 секунд. 5. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей с проводом HDS ".
Схема №1281

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1282
Схема №1283
Схема №1284
Схема №1285
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. Пряжка и расстегните ремень безопасности переднего пассажира несколько раз. 3. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 62-1x? ДА: Отказ дублируется. Перейдите к шагу 2. НЕТ.
  2. SRS unit снятие: 1. Turn the Выключатель зажигания to замок (0). 2. Connect клемма A и B с a jumper провод. клемма A SRS unit разъём B (39P) № 22 клемма B кузов масса 3. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 39P
  3. Проверка провода (линия FRBC): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините провод перемычки от разъема B напольного блока SRS (39P). 3. Отсоедините выключатель 2p ремня безопасности переднего пассажира на напольном жгуте. 4. Включите выключатель зажигания (II), затем подождите 10 секунд. 5. Измерьте напряжение между контрольными точками 1 и 2.
  4. Проверка обрыва провода (линия масса): 1. Переведите выключатель зажигания в положение AG0 (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0) Передний пассажир " S пряжка безопасности " S разъем 2p (на напольном жгуте проводов): отключен Тестовая цепь масса Тестовая точка 1 Передний пассажир " S пряжка безопасности переключатель 2p разъем № 2 (BLK) (на напольном жгуте проводов). G602 G602
Схема №1286

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1287
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. Пристегните и расстегните ремень безопасности переднего пассажира несколько раз. 3. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 62-2x? ДА: Сбой дублируется. Перейдите к шагу 2. НЕТ.
  2. Проверка системы: 1. Поверните ремень зажигания в положение замок (0). 2. Отсоедините пряжку ремня безопасности переднего пассажира. Выключатель ремня безопасности 2p (A) на напольном жгуте проводов. 3. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS пассажира ". 4. Поверните выключатель зажигания в положение ON (II), затем подождите 10 секунд. 5. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей с проводом HDS ".
Схема №1288

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1289
Схема №1290
  1. Проверка проблемы: 1. Поднимите сиденье водителя, устраняя неполадки, и расположите его до упора. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ коды неисправностей С HDS ". Является ли DTTC 71-1x указано? ДА: Сбой дублируется.
  2. Визуальный контроль разъема и жгута: 1. Переведите переключатель зажигания в положение ЗАМОК (0). 2. Проверьте следующие разъемы и жгут. " РАЗЪЕМ ДАТЧИКА ПОЛОЖЕНИЯ СИДЕНЬЯ ВОДИТЕЛЯ 2р (НА ЖГУТЕ ПРОВОДА СИДЕНЬЯ ВОДИТЕЛЯ) " C234 Исправны ли разъемы и жгут? ДА: Перейдите к шагу 4. НЕТ: Перейдите к шагу 3.
  3. Проверка системы: 1. Восстановите плохие разъемные соединения или замените жгут, который был причиной проблемы на шаге 2. 2. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Является ли Dtc 71-1x указано? ДА: Поверните выключатель зажигания для блокировки 4 (0), затем шаг 4.
  4. Sr, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S, S 39P 39P 39P G602
Схема №1291

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1292
  1. Проверка проблемы: 1. Поднимите сиденье водителя, устраняя неполадки до упора, и расположите его до упора. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ коды неисправностей С HDS ". Это расшифровка кода ошибки 71-2x указано? ДА: Сбой дублируется.
  2. Проверка датчика положения сиденья водителя: 1. Переведите датчик зажигания в положение замок (0). 2. Отсоедините следующий разъем. " Да, датчик положения сиденья водителя 2p разъём (ON THE THE водитель ' S Сиденье жгут проводов) " 3. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS . 4. Переведите переключатель зажигания в положение замок (II), затем подождите 10 секунд. 5
  3. Проверка массы (SS + линия): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Отсоедините следующий разъем. Разъем блока SRS B (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " 4. Измерьте сопротивление между контрольными точками 1 и 2. 39P 39P
Схема №1293

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, находился ли блок SRCS в состоянии столкновения. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УТИЛИЗАЦИЯ КОМПОНЕНТА SRСИСТЕМЫ БЕЗОПАСНОСТИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 81-4x, 81-63 или 81-64? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система исправна данный момент исправна.
  2. Проверка системы 1: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Выполнить инициализацию датчика веса переднего пассажира См. " ИНИЦИАЛИЗАЦИЯ УСТРОЙСТВА ODS " или " ПРОВЕРКА РАБОТЫ УСТРОЙСТВА ODS ". 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4 ". ПРОВЕРИТЬ НАЛИЧИЕ коды неисправностей С HDS ". Это DGO 81-63, это Dx.
  3. Проверка системы 2: 1. " ЗАМЕНИТЬ БЛОК ODS ". 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". расшифровка кода ошибки 81-4x, 81-63, или 81-64 Установка SRS не указана? ДА: заменить блок SRS, см. раздел " Установка SRS ".
Схема №1294

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, находился ли блок SRCS в состоянии столкновения. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " ПРОВЕРКА КОМПОНЕНТОВ СИСТЕМЫ - ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1295
Схема №1296
Схема №1297
Схема №1298
Схема №1299
Схема №1300
Схема №1301
  1. Проверка проблемы: 1. Убедитесь, что на сиденье переднего пассажира ничего нет. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ коды неисправностей с HDS ". расшифровка кода ошибки 81-61 или 81-62 указано? ДА: Отказ дублируется. Перейдите к шагу 2.
  2. Проверка предохранителя: 1. Переведите выключатель зажигания в положение замок (0). 2. Проверьте следующий предохранитель. Предохранитель № B29 (7,5 A) Расположение под-dash предохранитель / коробка реле для пассажира Исправен? ДА: Перейдите к шагу 3. НЕТ: Замените предохранитель, затем переведите выключатель зажигания в положение ON (II). Если предохранитель перегорает снова, проверьте короткое замыкание на массу в положении под-dash предохранитель / коробка реле №. B29
  3. Визуальная проверка разъема: 1. " ПЕРЕВЕРНИТЕ КРЫШКУ / НАКЛАДКУ СПИНКИ СИДЕНЬЯ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К БЛОКУ ODS ". 2. Снимите крышку (А), затем проверьте соединение между разъемом 18P блока ODS (В) и блоком ODS. Разъем В ПОРЯДКЕ? ДА: Переходите к шагу 5. НЕТ: Переходите к шагу 4.
  4. Проверка системы: 1. Устраните плохое соединение разъема, которое было причиной проблемы в шаге 3. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Указывает ли DTTC 81-61 или 81-62? ДА: Повернуть выключатель зажигания на замок (0). Затем перейдите к шагу 5.
  5. Проверка разомкнутого провода (линия IG1 SRS2): 1. Отсоедините зажим (A), затем отсоедините разъем 18P блока ODS (B) от блока ODS. 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) блок ODS 18P: отсоединена контрольная точка IG1 SRS2 18P
  6. Проверка разомкнутого провода (линия масса): 1. Переведите выключатель зажигания в положение замок (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0) ODS блок 18P разъем: отключен Тестовая схема масса Тестовая точка 1 ODS блок 18P Разъем tagx1 № 18 (YEL) Контрольная точка 2 Корпус Масса есть менее 1,0 Ом? ДА: Перейдите к шагу 7. G602
  7. Короткое замыкание на передний провод (линия ODS): 1. Отсоедините отрицательный жгут от батареи, затем подождите не менее 3 минут. 2. Отсоедините следующий разъем. Разъем блока SRS № B (39P) См. " SRS UNIT снятие и установка "? или " SRS UNIT UPDATE " 3. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние блока IG замок (0) ODS unit xtag1 разъем отключен 18P 39P 39P
  8. Проверка короткозамкнутого провода (линия ODS для питания): 1. Повторно подсоедините отрицательный кабель к аккумуляторной батарее. 2. Включите жгут питания на 0,2 (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II). Разъем 18P блока ODS: отключен разъем блока SRS B (39P): отключен Тестовая цепь ODS Тестовая точка 1 меньше разъема блока SRS B (xtag2). 39P
  9. Клеммный блок SRS (линия ODS): 1. Переведите жгут питания в положение замок (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0). Разъем ODS блока 18P: отключен. Разъем блока SRS B (39P): отключен. Цепь ODS. Контрольная точка 1. Разъем блока SRS (39P). 18P 39P 18P
Схема №1302

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, находился ли блок SRCS в состоянии столкновения. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УТИЛИЗАЦИЯ КОМПОНЕНТА SRСИСТЕМЫ БЕЗОПАСНОСТИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 81-71 или 81-78? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ тента, система исправна данный момент времени исправна.
  2. Проверка системы 1: 1. " сброс THE DTOK с THE HDS ". 2. Do the передний пассажир ' s weight датчик initialization См. " ODS UNIT INITIALIZATION " или " ODS UNIT OPERATION проверить ". 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HHDS ". Время Указано DES: 81-71???? расшифровка кода ошибки № 78? D.
  3. Проверка системы 2: 1. " ЗАМЕНИТЬ БЛОК ODS ". 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано ли расшифровка кода ошибки 81-71 или 81-78? ДА: заменить блок SRS см. " Установка SRS и удаление блока SRS ".
Схема №1303

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, находился ли блок SRCS в состоянии столкновения. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УТИЛИЗАЦИЯ КОМПОНЕНТА SRСИСТЕМЫ БЕЗОПАСНОСТИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано расшифровка кода ошибки 81-79? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. Проверка системы 1: 1. Убедитесь, что на сиденье переднего пассажира ничего нет. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Поверните переключатель зажигания в положение ON (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 81-79? ДА: Перейдите к шагу 3. НЕТ: Система в данный момент в порядке.
  3. Проверка системы 2: 1. Переведите выключатель зажигания в положение замок (0). 2. Ослабьте крепежные болты сиденья переднего пассажира и встряхните сиденье во всех направлениях. Затяните крепежные болты сиденья до указанного крутящего момента. " См. " СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО СИДЕНЬЯ - СИДЕНЬЕ ВОДИТЕЛЯ " или " СНЯТИЕ И УСТАНОВКА ПЕРЕДНЕГО СИДЕНЬЯ - СИДЕНЬЕ ПАССАЖИРА ". 3 ". Снимите РСУ С ВТП ". 4.
  4. Проверка системы 3: 1. Замените датчик веса переднего пассажира в сборе. См. " ДЕМОНТАЖ И УСТАНОВКА ДАТЧИКА ВЕСА ПЕРЕДНЕГО ПАССАЖИРА " (" 12: 2-дверь ") или " ДЕМОНТАЖ И УСТАНОВКА ДАТЧИКА ВЕСА ПЕРЕДНЕГО ПАССАЖИРА " (" 12: 4-дверь "). 2. " ОЧИСТИТЕ ИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Переведите выключатель зажигания в положение " ВКЛ ". (II).
Схема №1304

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ ТРАНСПОРТНОГО Перед выполнением этой процедуры устранения неполадок ".

Схема №1305
Схема №1306
Схема №1307
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано расшифровка кода ошибки 82-11? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый сбой, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. Проверка SWS расшифровка кода ошибки: 1. В главном меню HDS выберите SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. SWS расшифровка кода ошибки также указывает? SWS расшифровка кода ошибки 11-11: Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (внутренняя сторона). Перейдите к шагу 3. SWS расшифровка кода ошибки 11-12: Короткое замыкание датчика питания на массу переднего пассажира.
  3. STC ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ', ' S ' S ' S ' S ' S ' S ' S ' S ' S ', ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' s
  4. STC " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S ": " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S S
  5. Проверка замыкания на провод (линия POW-INN SWS): 1. Переведите выключатель зажигания в положение замок (ДА). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0). Замените датчик веса переднего пассажира (внутренняя сторона). Разъем 2p (на жгуте переднего пассажира): отключен Тестовая цепь POW-INN SWS Тестовая точка 1. Датчик веса переднего пассажира (внутренняя сторона).
Схема №1308

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ РАЗВЕРТЫВАНИЯ SR".

Схема №1309
Схема №1310
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано расшифровка кода ошибки 82-12? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый отказ, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S, " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S " S
Схема №1311

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ РАЗВЕРТЫВАНИЯ SR".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ DTTC С ПРЕРЫВИСТЫМ ОТКАЗОМ HDS ". 2. Включить датчик зажигания 12 " (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". Указан расшифровка кода ошибки 82-13? ДА: Отказ дублирован. Неисправен датчик веса переднего пассажира (внутренняя сторона); заменить датчик зажигания 12 ".
Схема №1312

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ ТРАНСПОРТНОГО Перед выполнением этой процедуры устранения неполадок ".

Схема №1313
Схема №1314
Схема №1315
Схема №1316
Схема №1317
Схема №1318
Схема №1319
Схема №1320
Схема №1321
Схема №1322
Схема №1323
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано расшифровка кода ошибки 82-14? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый сбой, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. Sws расшифровка кода ошибки проверка: 14. Из Главного меню датчика HDS выберите SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки ПРОВЕРКА. Sws расшифровка кода ошибки пассажира также указано? Sws расшифровка кода ошибки 14-11: Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (передняя внутренняя сторона); замените проводку сиденья переднего пассажира.
  3. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Отключите датчик веса переднего пассажира (передняя внутренняя сторона). Разъем 3p (A) на жгуте проводов переднего пассажира. 3. Включите выключатель зажигания (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 5. Включите выключатель зажигания (II), затем подождите 10 секунд. 6.
  4. Проверка замыкание на массу (линия WS1P): 1. Переведите жгут зажигания в положение замок (0). 2. Переверните заднюю крышку сиденья / площадку, чтобы получить доступ к пассажирскому блоку ODS. 3. Снимите крышку (A), затем отсоедините зажим (B), затем отсоедините разъем 18P ODS (C) от блока ODS. 4. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замка (0) 18P WS1P 18P
  5. Замыкание провода (WS1P line to WS1G line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие испытания IG замок (0) Датчик веса переднего пассажира (передняя внутренняя сторона) Разъем 3p (на жгуте переднего пассажира): отключен ODS-блок 18P разъем: отключен Тестовая цепь WS1P, WS1G Тестовая точка 1 ODS-блок xagx5 № 5 (контрольная точка) 18P 18P
  6. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Поменяйте местами соединения между датчиком веса переднего пассажира на передней внутренней стороне и датчиком на задней внутренней стороне. 3. Переведите переключатель зажигания в положение ON (II). 4. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 5. Включите переключатель зажигания в положение ON (II), затем подождите в течение 10 секунд. 6. Из главного меню HDS
  7. Txs Проверка провода (WS1O линия для питания). 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините датчик веса переднего пассажира (передняя внутренняя сторона). Разъем 3p (A) на жгуте переднего пассажира и датчик веса переднего пассажира (задняя внутренняя сторона). Разъем 3p (B) на жгуте переднего пассажира. 3. Переверните заднюю крышку сиденья / площадку для доступа к блоку ODS. 4. 18P 18P WS1O 18P
  8. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Отключите датчик веса переднего пассажира (передняя внутренняя сторона). Разъем 3p (A) на жгуте проводов переднего пассажира. 3. Включите выключатель зажигания (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 5. Включите выключатель зажигания (II), затем подождите 10 секунд.
  9. Проверка короткого замыкания провода (линия WS1O): 1. Переведите выключатель зажигания в положение замок (0). 2. Переверните заднюю крышку сиденья / накладку, чтобы получить доступ к пассажирскому блоку ODS. 3. Снимите крышку (A), затем отсоедините зажим (B), затем отсоедините разъем 18P ODS (C) от блока ODS. 4. Измерьте сопротивление между контрольными точками 1 и 2. Датчик состояния IG блокируется (0). 18P WS1O 18P
  10. Замыкание провода (WS1O линия на WS1G линию): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Датчик веса переднего пассажира (передняя внутренняя сторона) 3p разъем (на жгуте переднего пассажира): отключен ODS-блок 18P разъем: отключен Тестовая цепь WS1O, WS1G Тестовая точка 1 ODS-блок xagx5 разъем № 11 (BRN) 18P 18P
Схема №1324

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ РАЗВЕРТЫВАНИЯ SR".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) указывает на прерывистый отказ в HDS ". 2. Включить датчик зажигания 12 ", затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей с HDS ". Является ли расшифровка кода ошибки 82-15, 82-17, 83-25 или 83-27 указано? ДА: Неисправность передней пассажирской двери ".
Схема №1325

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ ТРАНСПОРТНОГО Перед выполнением этой процедуры устранения неполадок ".

Схема №1326
Схема №1327
Схема №1328
Схема №1329
Схема №1330
Схема №1331
Схема №1332
Схема №1333
Схема №1334
Схема №1335
Схема №1336
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 82-16? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый отказ, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕИСПРАВНОСТИ.
  2. Проверка Sws расшифровка кода ошибки пассажира: 1. Из главного меню HDS выберите SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. Sws ' пассажира расшифровка кода ошибки также указано? Sws расшифровка кода ошибки 16-11: короткое замыкание для питания в цепи питания датчика веса переднего пассажира (задняя внутренняя сторона); замените проводку сиденья переднего пассажира.
  3. Проверка датчика веса переднего пассажира: 1. Поверните датчик зажигания 12 в положение замок (0). 2. Отсоедините датчик веса переднего пассажира 12 (задняя внутренняя сторона) Разъем 3p (A) на жгуте проводов главного сиденья переднего пассажира. 3. Включите выключатель зажигания (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 5. Включите выключатель зажигания (II), затем подождите 10 секунд.
  4. Проверка короткого замыкания провода (линия WS2P): 1. Переведите выключатель зажигания в положение замок (0). 2. Переверните заднюю крышку сиденья / площадку, чтобы получить доступ к пассажирскому блоку ODS. 3. Снимите крышку (A), затем отсоедините зажим (B), затем отсоедините разъем 18P ODS (C) от блока ODS. 4. Измерьте сопротивление между контрольными точками 1 и 2. Датчик состояния IG блокируется (0). 18P WS2P 18P
  5. Замыкание провода (WS2P линия на WS2G линию): 1. Измерьте сопротивление между контрольными точками 1 и 2. Состояние теста IG замок (0) Датчик веса переднего пассажира (внутренняя сторона сзади) Разъем 3p (на жгуте переднего пассажира): отключен ODS-блок 18P разъем: отключен Тестовый контур WS2P, WS2G Тестовый блок № 1. 18P 18P
  6. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Поменяйте местами соединения между датчиком веса переднего пассажира задней внутренней стороны и датчиком передней внутренней стороны. 3. Переведите переключатель зажигания в положение ON (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 5. Переведите переключатель зажигания в положение ON (II), затем подождите в течение 10 секунд. 6 Из главного меню HDS
  7. Проверка короткого провода (WS2O line to Питание). 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините датчик веса переднего пассажира (передняя внутренняя сторона). Разъем 3p (A) на жгуте переднего пассажира и датчик веса переднего пассажира (задняя внутренняя сторона). Разъем 3p (B) на жгуте переднего пассажира. 3. Переверните заднюю крышку сиденья / площадку для доступа к блоку ODS. 4. 18P 18P WS2O 18P
  8. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Отключите датчик веса переднего пассажира (задняя внутренняя сторона). Разъем 3p (A) на жгуте проводов переднего пассажира. 3. Включите выключатель зажигания (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 5. Включите выключатель зажигания (II), затем подождите 10 секунд.
  9. Проверка короткого замыкания провода (линия WS2O): 1. Переведите выключатель зажигания в положение замок (0). 2. Переверните заднюю крышку сиденья / накладку, чтобы получить доступ к пассажирскому блоку ODS. 3. Снимите крышку (A), затем отсоедините зажим (B), затем отсоедините разъем 18P ODS (C) от блока ODS. 4. Измерьте сопротивление между контрольными точками 1 и 2. Датчик состояния IG (0) 18P WS2O 18P
  10. Шунтированный провод (WS2O line to WS2G line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Датчик веса переднего пассажира (внутренняя сторона сзади) Разъем 3p (на жгуте переднего пассажира): отключен ODS-блок 18P разъем: отключен Тестовый контур WS2O, WS2G Тестовый блок № 1 ODS блок xagx5 разъем № 10 BLU 18P 18P
Схема №1337

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ ТРАНСПОРТНОГО Перед выполнением этой процедуры устранения неполадок ".

Схема №1338
Схема №1339
Схема №1340
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указывается ли расшифровка кода ошибки 83-21? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. Проверка SWS расшифровка кода ошибки: 1. В главном меню HDS выберите SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. SWS расшифровка кода ошибки также указывается? SWS расшифровка кода ошибки 21-11: Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (внешняя сторона). Перейдите к шагу 3. SWS расшифровка кода ошибки 21-12: Короткое замыкание на массу переднего пассажира.
  3. STS ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ', ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ', ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' s
  4. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Отключите датчик веса переднего пассажира (внешняя сторона). Разъем 2p (A) на жгуте проводов переднего пассажира. 3. Включите выключатель зажигания (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 5. Включите выключатель зажигания (II), затем подождите 10 секунд.
  5. Проверка короткого замыкания провода (линия POW-OUT SWS): 1. Переведите переключатель зажигания в положение замок (ДА). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0). Замените датчик веса переднего пассажира (внешняя сторона). Разъем 2p (на жгуте проводов переднего пассажира): отключен. Тестовая цепь POW-OUT SWS Тестовая точка 1. Датчик веса переднего пассажира (внешняя сторона).
Схема №1341

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ РАЗВЕРТЫВАНИЯ SR".

Схема №1342
Схема №1343
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано ли расшифровка кода ошибки 83-22? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. Sw-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S
Схема №1344

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ РАЗВЕРТЫВАНИЯ SR".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ DTTC указывает на прерывистый отказ с HDS ". 2. Включить датчик зажигания 12 " (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". Указано расшифровка кода ошибки 83-23? ДА: Сбой дублирован. Неисправный датчик веса переднего пассажира (внешняя сторона); заменить датчик зажигания 12 ".
Схема №1345

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ ТРАНСПОРТНОГО Перед выполнением этой процедуры устранения неполадок ".

Схема №1346
Схема №1347
Схема №1348
Схема №1349
Схема №1350
Схема №1351
Схема №1352
Схема №1353
Схема №1354
Схема №1355
Схема №1356
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". Указывается расшифровка кода ошибки 83-24? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый отказ, система исправна в это время.
  2. Sws расшифровка кода ошибки проверка: 1. Из внешнего датчика Sws Главное меню выберите SRS, затем Проверка. В меню Проверка выберите SWS расшифровка кода ошибки ПРОВЕРКА 24. Является ли Sws расшифровка кода ошибки пассажира также указано? Sws расшифровка кода ошибки 24-11: Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (передняя внешняя сторона); замените проводку сиденья переднего пассажира, затем очистите расшифровка кода ошибки 24.
  3. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания 12 в положение замок (0). 2. Отключите датчик веса переднего пассажира 12 (передняя внешняя сторона). Разъем 3p (A) на жгуте проводов переднего пассажира. 3. Включите выключатель зажигания (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 5. Включите выключатель зажигания (II), затем подождите 10 секунд.
  4. Шунтированный провод (WS3P line): 1. Поверните выключатель зажигания в положение замок (0). 2. Переверните заднюю крышку сиденья / площадку, чтобы получить доступ к пассажирскому блоку ODS. 3. Снимите крышку (A), затем отсоедините зажим (B), затем отсоедините разъем 18P (C) ODS от блока ODS. 4. Измерьте сопротивление между контрольными точками 1 и 2. 18P WS3P 18P
  5. Проверка замкнутого провода (WS3P line to WS3G line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Датчик веса переднего пассажира (передняя внешняя сторона) Разъем 3p (на жгуте переднего пассажира): отключен ODS-блок 18P: отключен Тестовая цепь WS3P, WS3G Тестовая точка 1 ODS-блок xagx5 № 3 (BRN) 18P 18P
  6. Датчик веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Поменяйте местами соединения между датчиком веса переднего пассажира передней стороны и датчиком задней стороны. 3. Переведите переключатель зажигания в положение ON (II). 4. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 5. Переведите переключатель зажигания в положение ON (II), затем подождите в течение 10 секунд. 6.
  7. Txs Проверьте состояние провода (WS3O line to Питание). 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините датчик веса переднего пассажира (передняя внешняя сторона). Разъем 3p (A) на жгуте переднего пассажира и датчик веса переднего пассажира (задняя внешняя сторона). Разъем 3p (B) на жгуте переднего пассажира. 3. Переверните крышку / площадку заднего сиденья, чтобы получить доступ к блоку ODS. 4. 18P 18P WS3O 18P
  8. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Отключите датчик веса переднего пассажира (передняя внешняя сторона). Разъем 3p (A) на жгуте проводов переднего пассажира. 3. Включите выключатель зажигания (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 5. Включите выключатель зажигания (II), затем подождите в течение 10 секунд.
  9. Проверка короткого замыкания провода (линия WS3O): 1. Поверните выключатель зажигания в положение замок (0). 2. Переверните заднюю крышку сиденья / накладку, чтобы получить доступ к пассажирскому блоку ODS. 3. Снимите крышку (A), затем отсоедините зажим (B), затем отсоедините разъем 18P ODS (C) от блока ODS. 4. Измерьте сопротивление между контрольными точками 1 и 2. Датчик состояния IG (0) 18P WS3O 18P
  10. Замыкание провода (WS3O line to WS3G line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Датчик веса переднего пассажира (передняя внешняя сторона)? Разъем 3p (на жгуте переднего пассажира): отключен ODS-блок 18P: отключен Тестовый контур WS3O, WS3G Тестовая точка 1 ODS-блок xagx5 № 9 (BLU) 18P 18P
Схема №1357

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ ТРАНСПОРТНОГО Перед выполнением этой процедуры устранения неполадок ".

Схема №1358
Схема №1359
Схема №1360
Схема №1361
Схема №1362
Схема №1363
Схема №1364
Схема №1365
Схема №1366
Схема №1367
Схема №1368
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано ли расшифровка кода ошибки 83-26? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый отказ, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕИСПРАВНОСТИ.
  2. Проверка Sws расшифровка кода ошибки: 1. Из внешнего датчика HDS 26 главного меню выберите SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. Является ли Sws расшифровка кода ошибки пассажира также указано? Sws расшифровка кода ошибки 26-11: Короткое замыкание на питание в цепи питания датчика веса переднего пассажира (задняя внешняя сторона); замените проводку сиденья переднего пассажира, затем очистите расшифровка кода ошибки.
  3. Sws ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ', ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S '. ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S '. ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S '
  4. Проверка замыкание на массу (линия WS4P): 1. Переведите жгут зажигания в положение замок (0). 2. Переверните заднюю крышку сиденья / накладку, чтобы получить доступ к пассажирскому блоку ODS. 3. Снимите крышку (A), затем отсоедините зажим (B), затем отсоедините разъем 18P ODS (C) от блока ODS. 4. Измерьте сопротивление между контрольными точками 1 и 2. 18P WS4P 18P
  5. Шунтированный провод пассажира (WS4P line to WS4G line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Датчик веса переднего пассажира (задняя внешняя сторона) Разъем 3p (на жгуте переднего пассажира): отключен ODS-блок 18P разъем: отключен Тестовая цепь WS4P, WS4G Тестовая точка 1 ODS-блок xagx5 № 2 (контрольная точка) 18P 18P
  6. Датчик веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Поменяйте местами соединения между датчиком веса заднего переднего пассажира и датчиком передней внешней стороны. 3. Переведите переключатель зажигания в положение ON (II). 4. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с HDS ". 5. Переведите переключатель зажигания в положение ON (II), затем подождите в течение 10 секунд. 6.
  7. Проверка короткого провода (WS4O линия для питания). 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините датчик веса переднего пассажира (передняя внешняя сторона). Разъем 3p (A) на жгуте переднего пассажира и датчик веса переднего пассажира (задняя внешняя сторона). Разъем 3p (B) на жгуте переднего пассажира. 3. Переверните заднюю крышку сиденья / площадку для доступа к блоку ODS. 4. 18P 18P WS4O 18P
  8. Проверка датчика веса переднего пассажира: 1. Переведите датчик зажигания в положение замок (0). 2. Отключите датчик веса переднего пассажира (задняя внешняя сторона). 3p разъем (A) на жгуте проводов переднего пассажира. 3. Включите выключатель зажигания (II). 4. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 5. Включите выключатель зажигания (II), затем подождите 10 секунд.
  9. Проверка короткого замыкания провода (линия WS4O): 1. Поверните выключатель зажигания в положение замок (0). 2. Переверните заднюю крышку сиденья / площадку, чтобы получить доступ к пассажирскому блоку ODS. 3. Снимите крышку (A), затем отсоедините зажим (B), затем отсоедините разъем 18P ODS (C) от блока ODS. 4. Измерьте сопротивление между контрольными точками 1 и 2. 18P WS4O 18P
  10. Замыкание провода (WS4O line to WS4G line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие испытания IG замок (0) Датчик веса переднего пассажира (задняя внешняя сторона) Разъем 3p (на жгуте переднего пассажира): отключен ODS-блок 18P разъем: отключен Тестовая цепь WS4O, WS4G Тестовая точка 1 ODS-блок xagx5 № 8 (GRN) 18P 18P
Схема №1369

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ РАЗВЕРТЫВАНИЯ SR".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите прерывистый выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 85-4x, 85-63 или 85-64? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: прерывистый отказ, система переходит к устранению неисправности в это время.
  2. Проверка системы 1: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 2. Выполнить инициализацию блока ODS. 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". Указывает ли DTTC 85-4x, 85-63 или 85-64? Да: Перейти к шагу 3 НЕТ: Система исправна данный момент времени: да: Перейти к шагу 3 НЕТ.
  3. Проверка системы 2: 1. Заменить блок ODS. 2. " ОЧИСТИТЬ DTOK С ПОМОЩЬЮ HDS ". 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4. " ПРОВЕРИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". Is DDTC 85-4x, 85-63, или 85-64 указано? ДА: заменить блок SRS, см. " Установка и установка SRS ".
Схема №1370

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, находился ли блок SRCS в состоянии столкновения. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " ПРОВЕРКА КОМПОНЕНТОВ SRS, УСТАНОВКА и ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1371
Схема №1372
Схема №1373
Схема №1374
Схема №1375
Схема №1376
Схема №1377
  1. Проверка проблемы: 1. Убедитесь, что на сиденье переднего пассажира ничего нет. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ коды неисправностей с HDS ". расшифровка кода ошибки 85-61 или 85-62 указано? ДА: Отказ дублируется. Перейдите к шагу 2.
  2. Проверка предохранителя: 1. Переведите выключатель зажигания в положение замок (0). 2. Проверьте следующий предохранитель. Предохранитель № B29 (7,5 A) Расположение под-dash предохранитель / коробка реле для пассажира Исправен? ДА: Перейдите к шагу 3. НЕТ: Замените предохранитель, затем переведите выключатель зажигания в положение ON (II). Если предохранитель перегорает снова, проверьте короткое замыкание на массу в положении под-dash предохранитель / коробка реле №. B29
  3. Визуальная проверка разъема: 1. Переверните крышку / подушку спинки сиденья, чтобы получить доступ к блоку ODS. 2. Снимите крышку (A), затем проверьте соединение между разъемом 18P блока ODS (B) и блоком ODS. Разъем в порядке? ДА: Перейдите к шагу 5. НЕТ: Перейдите к шагу 4.
  4. Проверка системы 1: 1. Устраните плохое соединение разъема, которое было причиной проблемы в шаге 3. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Указан ли DTTC 85-61 или 85-62? ДА: Поверните выключатель зажигания на замок (0). Затем перейдите к шагу 5.
  5. Проверка разомкнутого провода (линия IG1 SRS2): 1. Отсоедините зажим (A), затем отсоедините разъем 18P блока ODS (B) от блока ODS. 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) блок ODS 18P: отсоединена контрольная точка IG1 SRS2 18P
  6. Проверка разомкнутого провода (линия масса): 1. Переведите выключатель зажигания в положение замок (0). 2. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние IG замок (0) ODS блок 18P разъем: отключен Тестовая схема масса Тестовая точка 1 ODS блок 18P Разъем tagx1 № 18 (YEL) Контрольная точка 2 Корпус Масса есть менее 1,0 Ом? ДА: Перейдите к шагу 7. G602
  7. Короткое замыкание на передний провод (линия ODS): 1. Отсоедините отрицательный жгут от батареи, затем подождите не менее 3 минут. 2. Отсоедините следующий разъем. Разъем блока SRS № B (39P) См. " SRS UNIT снятие и установка "? или " SRS UNIT UPDATE " 3. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние блока IG замок (0) ODS unit xtag1 разъем отключен 18P 39P 39P
  8. Проверка разомкнутого провода (линия ODS): 1. Измерьте сопротивление между контрольными точками 1 и 2. Проверьте состояние жгута IG замок (0) Разъем гнезда блока ODS 18P: отсоединенный разъем блока SRS B (39P): отключен Тестовая цепь ODS Тестовая точка B блока SRS (39P) № 21 Тестовая точка 2 Блок ODS xtag3 Разъем № 1 (BLU) меньше шага? Нет 18P 39P 18P
  9. Проверка короткозамкнутого провода (линия ODS для питания): 1. Повторно подключите отрицательный кабель к аккумуляторной батарее. 2. Включите жгут да выключатель зажигания (II). 3. Измерьте напряжение между контрольными точками 1 и 2. Проверьте состояние IG ON (II) Разъем 18P блока ODS: отключен разъем блока SRS B (39P): отключен Тестовая цепь ODS Тестовая точка 1 блока SRS меньше, чем провод B (xtag2). 39P
  10. Проверка системы 2: 1. Заменить блок ODS. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 3. Включить выключатель зажигания (II), затем подождать 10 с. 4. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". Указано ли время расшифровка кода ошибки 85-61 или 85-62? ДА: заменить блок SRS См. " Установка и удаление блока SRS ".
Схема №1378

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ РАЗВЕРТЫВАНИЯ SR".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 85-71 или 85-78? ДА: Отказ дублирован. Перейдите к шагу 2. НЕТ: Прерывистый отказ тента, система исправна это время исправна.
  2. Проверка системы 1: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 2. Выполнить инициализацию блока ODS. 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". Указан ли DDTC 85-71 или 85-78? ДА: Перейти к шагу 3. НЕТ: Система в норме.
  3. Проверка системы 2: 1. Замените блок ODS. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". Указано ли время расшифровка кода ошибки 85-71 или 85-78? ДА: замените блок SRS См. " Установка и удаление блока SRS ".
Схема №1379

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " Меры ПРЕДОСТОРОЖНОСТИ ПРИ УДАЛЕНИИ, УСТАНОВКЕ И ОСМОТРЕ КОМПОНЕНТОВ ПОСЛЕ РАЗВЕРТЫВАНИЯ SR".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано расшифровка кода ошибки 85-79? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый сбой, система исправна в это время ПЕРЕЙТИ К УСТРАНЕНИЮ НЕПОЛАДОК.
  2. Проверка системы 1: 1. Убедитесь, что на сиденье переднего пассажира ничего нет. 2. " ОЧИСТИТЕ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки 85-79? ДА: Перейдите к шагу 3. НЕТ: В данный момент система в порядке.
  3. Проверка системы 2: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 2. Выполнить инициализацию блока ODS. 3. Включить выключатель зажигания (II), затем подождать 10 с. 4. " ПРОВЕРИТЬ коды неисправностей С ПОМОЩЬЮ HDS ". Указан ли DDTC 85-79? ДА: Перейти к шагу 4. НЕТ: Система в данный момент в порядке.
  4. Проверка системы 3: 1. Заменить блок Рдц. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 3. Включить выключатель зажигания (II), затем подождать 10 секунд. 4. " ПРОВЕРИТЬ Рдц С ПОМОЩЬЮ HDS ". Указано ли расшифровка кода ошибки 85-79? ДА: Заменить сиденье для установки спинки сиденья с датчиком OPDS См.
Схема №1380

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1381
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указан ли расшифровка кода ошибки 86-1x или 86-2x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: прерывистый сбой, система в данный момент времени исправна устранение неполадок.
  2. Визуальная проверка разъема: 1. Поверните переключатель зажигания в положение ЗАМОК (0). 2. Переверните крышку / накладку спинки сиденья, чтобы получить доступ к блоку ODS. 3. Снимите крышку (A), затем проверьте соединение между разъемом 18P блока ODS (B), разъемами датчика OPDS (C) и блоком ODS. В ПОРЯДКЕ ли разъемы? ДА: Перейдите к шагу 4. НЕТ: Перейдите к шагу 3.
  3. Проверка системы 1: 1. Устраните некачественные соединительные соединения, которые были причиной проблемы на шаге 2. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПОМОЩЬЮ HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ НАЛИЧИЕ коды неисправностей С ПОМОЩЬЮ HDS ". Является ли DTTC 86-1x или 86-2x полным указано? ДА: Поверните выключатель зажигания для блокировки (0).
  4. Проверка системы 2: 1. Заменить блок спинки сиденья / подушку, оснащенную датчиком OPDS. См. " УСТАНОВКА СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ ОТСУТСТВУЕТ - СИДЕНЬЕ ВОДИТЕЛЯ? " или " УСТАНОВКА СПИНКИ ПЕРЕДНЕГО СИДЕНЬЯ - СИДЕНЬЕ ПАССАЖИРА ". 2. " ОЧИСТИТЬ СИСТЕМУ СПИНКИ С HDS ". 3. Выполнить инициализацию блока СПП.
Схема №1382

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей, выясните, было ли транспортное средство в столкновении. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " ПРОВЕРКА КОМПОНЕНТОВ SRS, УСТАНОВКА И ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1383
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки 92-1x indicated? YES: The отказ is duplicated. Go to step 2. NO: периодическая tent отказ, the система is OK at this time to TROUBLAT.
  2. Shorted провод проверить (SRXPTT). короткое замыкание unit no. SRXPTT to Питание. 1. Переведите переключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Отсоедините следующие разъемы. " передний PASSER ' S подушки безопасности OFF разъём 4p (ON THE DASHWIRE HAR). 39P 39P 39P
Схема №1384

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей, выясните, было ли транспортное средство в столкновении. Если это так, проверьте, что все необходимые компоненты были заменены новыми компонентами с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖИТЕЛЯ - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " ПРОВЕРКА КОМПОНЕНТОВ SRS И ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1385
Схема №1386
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки 92-2x indicated? YES: The отказ is duplicated. Go to step 2. NO: периодическая tent отказ, the система is OK at this TIME to TROUBLATED.
  2. CUTS Проверьте провод (линия AIRB<UNK> PTT): 1. Отключите жгут питания от разъема замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 3. Отсоедините следующие разъемы. " ИНДИКАТОР БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА 4p (НА ЖГУТЕ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ) ". 39P 39P 39P
  3. SHORTED провод проверить (OFF<UNK> PTT line): 1. Измерьте сопротивление между контрольными точками 1 и 2. Условие испытания IG замок (0) Индикатор отсечки подушки безопасности переднего пассажира 4p разъём (on the панель приборов провод): disconnected SRS unit разъём A (39P): disconnected проверка art OFF<UNK> PTT проверка point 1 SRS unit A (xtag1) № 17 проверка point 2 39P
Схема №1387

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1388
  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указано ли расшифровка кода ошибки A1-1x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой палатки, система в данный момент времени исправна.
  2. Проверка предохранителя: 1. Переведите выключатель зажигания в положение замок (0). 2. Проверьте следующий предохранитель. Предохранитель № B29 (7,5 A) Расположение под-dash предохранитель / коробка реле для пассажира Исправен? ДА: Перейдите к шагу 3. НЕТ: Замените предохранитель, затем переведите выключатель зажигания в положение ON (II). Если предохранитель перегорает снова, проверьте короткое замыкание на массу в положении под-dash предохранитель / коробка реле №. B29
  3. Проверьте провод (линия Va): 1. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 2. Отсоедините следующий разъем. Разъем блока SRS A (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " 3. Подключите отрицательный кабель к батарее. 4. Включите выключатель зажигания (II). 5. Измерьте напряжение между контрольными точками 1 и 2. 39P 39P 39P
Схема №1389

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

Схема №1390
  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Указывается ли расшифровка кода ошибки A2-1x? ДА: Сбой дублируется. Перейдите к шагу 2. НЕТ: Прерывистый отказ тента, система исправна данный момент времени исправна УСТРАНЕНИЕ.
  2. Проверка предохранителя: 1. Поверните переключатель зажигания в положение замок (0). 2. Проверьте следующий предохранитель. Предохранитель № B3 (10 A) Расположение Под-dash предохранитель / коробка реле Есть ли предохранитель OK? ДА: Перейдите к шагу 3. НЕТ: Замените предохранитель, затем поверните переключатель зажигания в положение ON (II). Если предохранитель снова дует, проверьте короткое замыкание на массу в под-dash предохранитель / коробка реле № B3 (10).
  3. Разъедините соединение провода 38 (линия Vb): 1. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 минут. 2. Отсоедините следующий разъем. Разъем блока SRS A (39P) См. " SRS UNIT снятие и установка " или " SRS UNIT UPDATE " 3. Подключите отрицательный кабель к батарее. 4. Включите выключатель зажигания (II). 5. Измерьте напряжение между контрольными точками 1 и 2. 39P 39P 39P
Схема №1391

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " сброс THE коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " проверить FOR коды неисправностей с THE HDS ". Is расшифровка кода ошибки A3-1x indicated? YES: The отказ is duplied. Go to step 2. NO: периодическая tent failes, the система ok at this this time to TROUBLUBLEDEDED.
  2. Разъем блока SRS Проверка подключения: 1. Поверните выключатель зажигания в положение замок (0). 2. Отсоедините отрицательный кабель от батареи, затем подождите не менее 3 мин. 3. Проверьте подключение разъема между разъемом блока SRS A (39P) и блоком SRS См. " ДЕМОНТАЖ И УСТАНОВКА БЛОКА SRS " или " ОБНОВЛЕНИЕ БЛОКА SRS ". Разъем В ПОРЯДКЕ? ДА: Перейдите к шагу 4 НЕТ. 3. Перейдите к шагу 3.
  3. Проверка системы: 1. Устраните плохое соединение разъема, которое было причиной проблемы на шаге 2. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРЬТЕ коды неисправностей С HDS ". Указано ли расшифровка кода ошибки A3-1x? ДА: Поверните выключатель зажигания на замок (0). Затем перейдите к шагу 4.
  4. Проверка блока SRS: 1. Отсоединить следующий разъем. Разъем блока SRS A (39P) См. " ДЕМОНТАЖ И МОНТАЖ БЛОКА SRS " или " ОБНОВЛЕНИЕ БЛОКА SRS " 2. Проверить наличие погнутых или поврежденных клемм на блоке SRS. Погнуты или повреждены клеммы? ДА: заменить блок SRS См. " ДЕМОНТАЖ И МОНТАЖ БЛОКА SRS " или " Обновление кабеля SRSR&QUOT;.
Схема №1392

ПримечаниеSRHS версия устройства для поиска и устранения неисправностей. Если это так, проверьте, что все необходимые компоненты были заменены новыми, с правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ АВТОМОБИЛЯ " или " ПРОВЕРКА КОМПОНЕНТОВ SRS ДЛЯ УДАЛЕНИЯ, УСТАНОВКИ И ОСМОТРА ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите выключатель зажигания (II), затем подождите 10 секунд. 3. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки A4-1x? ДА: Сбой дублирован. Перейдите к шагу 2. НЕТ: Прерывистый сбой палатки, система в это время исправна.
  2. Проверка подключения разъема В блока SRS: 1. Поверните выключатель зажигания в положение замок (0). 2. Отсоедините минусовой кабель от батареи, затем подождите не менее 3 мин. 3. Проверьте подключение разъема между разъемом В блока SRS (39P) и блоком SRS См. " ДЕМОНТАЖ И УСТАНОВКА БЛОКА SRS " или " ОБНОВЛЕНИЕ БЛОКА SRS ". Разъем В НОРМЕ? ДА: Перейдите к шагу 4 НЕТ.
  3. Проверка системы: 1. Устраните плохое соединение разъема, которое было причиной проблемы в шаге 2. 2. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 3. Включите выключатель зажигания (II), затем подождите 10 секунд. 4. " ПРОВЕРИТЬ коды неисправностей С HDS ". Указан ли расшифровка кода ошибки A4-1x? ДА: Поверните выключатель зажигания на замок (0). Затем перейдите к шагу 4.
  4. Проверка блока SRS: 1. Отсоединить следующий разъем. Разъем блока SRS B (39P) См. " ДЕМОНТАЖ И МОНТАЖ БЛОКА SRS " или " ОБНОВЛЕНИЕ БЛОКА SRS " 2. Проверить наличие погнутых или поврежденных клемм на блоке SRS. Погнуты или повреждены клеммы? ДА: заменить блок SRS См. " ДЕМОНТАЖ И МОНТАЖ БЛОКА SRS " или " Обновление кабеля SRSRS ".
Схема №1393

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, был ли автомобиль в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильный номер детали и что они были правильно установлены. " Замена программного обеспечения " См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В АВТОМОБИЛЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ, УСТАНОВКА И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка проблемы: 1. " СБРОС коды неисправностей (DTC) (расшифровка кода ошибки) С HDS ". 2. Включите переключатель зажигания в положение " ВКЛ ". (II), затем подождите 10 секунд. 3. " ПРОВЕРЬТЕ коды неисправностей С HDS ". Указано ли расшифровка кода ошибки Ex-11? ДА: Неисправный блок SRS; замените блок SRS См. " Обновление блока SRS УДАЛЕНИЕ и УСТАНОВКА " или SRS.
Схема №1394

ПримечаниеAIRBSIER, если это так, убедиться в том, что все необходимые компоненты были заменены новыми компонентами, указан правильный номер детали и что они были правильно установлены. См. разделы " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УТИЛИЗАЦИЯ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР ПОСЛЕ УСТАНОВКИ ".

  1. НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ: 1. " Передняя шторка безопасности: 11, раздвинутый передний ремень безопасности: 11 с системой HDS ". 2. Включить кресло зажигания: 11 (II), затем подождать 10 секунд: 3. " ПРОВЕРКА НАЛИЧИЯ НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ С СИСТЕМОЙ HDS ". - расшифровка кода ошибки F1-11, F2-11, F3-11, F4-11, F5-11 или F6-11 указаны?
Схема №1395

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Верификация проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ ОТКАЗОМ HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 11-1x indicated? YES: The отказ is duplicated 11-no DCS.
Схема №1396

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка устранения проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ ОТКАЗОМ HDS ". 2. Включить выключатель зажигания на 82 (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки ok 12-2x indicated? YES: The отказ is duplicated to Doted DCS 12.
Схема №1397

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ ДТКС С ПРЕРЫВИСТЫМ СБОЕМ ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки OK 13-3x indicated? YES: The отказ is dupliced to Doted DCS 13.
Схема №1398

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) ОТКАЗЫ С ПРЕРЫВИСТЫМ HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выберите SWS расшифровка кода ошибки проверить. SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 14-11, 14-12, 14-13, или 14-14-14-14.
Схема №1399

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) отказы с прерывистым HDS 82 ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 15-3x, 17-3x 25-x 3x, или 27-x.
Схема №1400

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) отказы с прерывистым расшифровка кода ошибки ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки № 16-11, 16-12, 16-13 или 16-14.
Схема №1401

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Верификация проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) НЕИСПРАВНОСТИ С ПРЕРЫВИСТЫМ HDS ". 2. Включить выключатель зажигания на 21 (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 21-1x indicated? YES: The отказ is duplicated Перейти к устранению неисправности 83.
Схема №1402

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Верификация проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) НЕИСПРАВНОСТИ С ПРЕРЫВИСТЫМ HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из Главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки OK 22-2x indicated? YES: The отказ is duplicated go to Darch-Dat Don no ".
Схема №1403

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) С ПРЕРЫВИСТЫМ ОТКАЗОМ HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки ok 23-3x indicated? YES: The отказ is dupliced go to DUTS.
Схема №1404

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) отказы с прерывистым HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 24-11, 24-12, 24-13 или 24-14.
Схема №1405

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка неисправности: 1. " ОЧИСТИТЬ ДТКС НЕИСПРАВНОСТИ С ПРЕРЫВИСТЫМ СВД ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка выбрать SWS расшифровка кода ошибки проверить. SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 26-11, 26-12, 26-13 или 26-14.
Схема №1406

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) отказы с прерывистым HDS ". 2. Включить выключатель зажигания (II), затем подождать 10 секунд. 3. Из главного меню HDS выбрать SRS, затем проверка. В меню проверка, выбрать SWS расшифровка кода ошибки проверить. Is SWS 41-, 42-xx, или 43-xx указано? ДА: Отказ не происходит.
Схема №1407

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, с правильным номером детали, и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ КОМПОНЕНТОВ, УСТАНОВКА И ОСМОТР SRSRS после развертывания ".

  1. Проверка проблемы: 1. " ОЧИСТИТЬ коды неисправностей (DTC) (расшифровка кода ошибки) неисправности, указанные с HDS ". 2. Включите выключатель зажигания в положение ON (II), затем подождите 10 секунд. 3. Из главного меню HDS выберите SRS, затем осмотр. В меню осмотра выберите SWS расшифровка кода ошибки проверить. Is SWS расшифровка кода ошибки 71-xx указано? ДА: Неисправность дублируется.
Схема №1408

ПримечаниеПеред выполнением этой процедуры поиска и устранения неисправностей выясните, было ли транспортное средство в столкновении. Если это так, убедитесь, что все необходимые компоненты были заменены новыми компонентами, правильным номером детали и что они были правильно установлены. См. " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - В ТРАНСПОРТНОМ СРЕДСТВЕ ", " УТИЛИЗАЦИЯ ПОДУШКИ БЕЗОПАСНОСТИ И НАТЯЖНОГО УСТРОЙСТВА - ВНЕ ТРАНСПОРТНОГО СРЕДСТВА " или " УДАЛЕНИЕ, УСТАНОВКА КОМПОНЕНТА СИСТЕМЫ БЕЗОПАСНОСТИ И ОСМОТР ПОСЛЕ РАЗВЕРТЫВАНИЯ ".

  1. Проверка расшифровка кода ошибки: 1. " проверить FOR коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Указаны ли какие-либо данные SRS? ДА: Перейти к поиску и устранению неисправностей SRS расшифровка кода ошибки. НЕТ: Перейти к шагу 2.
  2. Электрооборудование кузова расшифровка кода ошибки проверить: 1. " проверить FOR электрооборудование кузова коды неисправностей (DTC) (расшифровка кода ошибки) с THE HDS ". Указывается ли расшифровка кода ошибки U0151? ДА: ПЕРЕЙДИТЕ К " расшифровка кода ошибки U0151 поиск неисправностей ". НЕТ: Перейдите к шагу 3.
  3. Модуль управления манометром (tach) проверка: 1. " DO THE THE Указатель управление модуль SELF-DIAGNOSTIC FUNCTION ". Мигает ли индикатор напоминания о ремне безопасности? ДА: Неисправен блок SRS; замените блок SRS См. " СНЯТИЕ И УСТАНОВКА БЛОКА SRS " или " ОБНОВЛЕНИЕ БЛОКА SRS ". НЕТ: Неисправен модуль управления манометром (tach); замените модуль управления установкой (TACH) См.(/honda/civic/ix-2011-2015/remont/protsedury-tekhnicheskogo-obsluzhivaniia/#tekhnicheskoe-obsluzhivanie)
Схема №1409

ПримечаниеПри следующих условиях, Sr s передней пассажирской подушки безопасности версии SRLS ' s SEDS ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' SET ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S ' S '

  1. Проверка системы 1: 1. Проверьте эти предметы, затем перепроверьте индикатор отключения подушки безопасности переднего пассажира. Сиденье 66 переднего пассажира установлено правильно. Ничто не находится / не находилось на сиденье переднего пассажира и сиденье переднего пассажира. Ничто не находится / не находилось под сиденьем переднего пассажира. Ничто не находится / не находилось в кармане спинки переднего пассажира. Кто бы ни сидел на сиденье переднего пассажира, он сидел в правильном положении. Датчики веса сиденья не могут измерить правильный вес переднего пассажира.
  2. Проверка системы 2: 1. Переведите переключатель зажигания в положение замок (0). 2. " ПОДКЛЮЧИТЕ HDS К РАЗЪЕМУ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (диагностический разъём) ". 3. Включите переключатель зажигания в положение ON (II). 4. В главном меню HDS выберите SRS, затем - проверка. В меню проверка ВЫБЕРИТЕ ПОСЛЕ ЗАМЕНЫ ПЕРЕДНЕГО ПАССАЖИРСКОГО СИДЕНЬЯ АВТОМОБИЛЯ КОМПОНЕНТ (Ы) и следуйте указаниям. 3.
  3. Проверка системы 3: 1. В главном меню HDS выберите " SRS ", затем " проверка ". В меню " проверка " выберите " AFTER A VEHICLE COLLISION " и следуйте подсказкам. Индикатор отключения подушки безопасности пассажира переднего пассажира остается включенным? ДА: Неисправный модуль SRS; замените модуль SRS См. " SRS UNIT REMOVATION и установка " или " SRS UNUNUN&QUOT;, и замените.

Примечание

Другие статьи — Дополнительное диагностическое испытание удерживающей системы
