Поиск и устранение неисправностей аудиосистемы: Диагностика Honda Civic IX

Мультимедиа 199 иллюстраций ~71 мин чтения

Как продиагностировать качество звука аудиосистемы

Требуются специальные инструменты

Диагностический компакт-диск 07AAZ-SDBA100

Используйте следующие тесты для проверки качества звука.

ПримечаниеПеред началом следующих тестов запишите настройки басов, высоких частот, фейдера и баланса, а затем установите их в центральное положение для тестирования.

Фазовые испытания

Выполните этот тест, чтобы подтвердить правильную фазировку динамика.

  1. Вставьте аудио-диагностический компакт-диск (T / N 07AAZ-SDBA100) в аудио-навигационный блок или аудиоблок.
  2. Воспроизвести трек № 2 (фаза) на нормальном, или немного выше нормального, уровне громкости.
  3. Голос должен звучать центрированным и сфокусированным, когда он синфазен.
  4. Голос должен звучать рассеянно и иметь меньше басов, когда он не в фазе. Если голос меняется с синфазного на несфазный, как указано в приглашении, фазировка правильная. Перейдите к " электрооборудование NOISE проверка ". Если голос всегда звучит не в фазе, фазировка не правильная. Проверьте: Короткозамкнутый провод динамика Неисправный аудио-навигационный блок или звуковой блок Неисправный стереоусилитель (с премиум-звуком) (ref-614115-S08797079582014050700000)

Испытание на электрический шум

Выполните этот тест, чтобы проверить наличие электрических шумов, наводимых в аудиосистеме.

ПримечаниеЭлектрический шум может быть вызван внешними источниками, которые не могут быть обработаны аудиосистемой. Перед началом этого теста убедитесь, что вы извлекаете любые сотовые телефоны и/или выключаете любые устройства послепродажного обслуживания.

  1. Вставьте аудио-диагностический компакт-диск (T / N 07AAZ-SDBA100) в аудио-навигационный блок или аудиоблок.
  2. Воспроизвести трек № 4 (цифровой ноль) на нормальном, или немного выше нормального, уровне громкости.
  3. Приведите в действие любое электрическое устройство, которое может создавать электрический шум в аудиосистеме, включая запуск двигателя.
  4. Воспроизвести трек № 5 (около цифрового нуля) на нормальном, или немного выше нормального, уровне громкости.
  5. Приведите в действие любое электрическое устройство, которое может создавать электрический шум в аудиосистеме, включая запуск двигателя.
  6. Воспроизвести трек № 6 (SNR) на нормальном, или немного выше нормального, уровне громкости.
  7. Включите любое электрическое устройство, которое может создать электрический шум в аудиосистеме, включая запуск двигателя. Если не слышно ненормального шума, перейдите к " ИНДИВИДУАЛЬНОМУ ТЕСТУ УСИЛИТЕЛЯ ЗВУКА ". Если шум присутствует только во время дорожки SNR, замените аудио-навигационный блок или аудио-блок. Если шум слышен во время цифровой нулевой дорожки или вблизи цифровой нулевой дорожки, проверьте: Плохое масса для аудио-навигационного блока или аудио-блока, кабель двигателя или батареи. Неисправен высококачественный аудио-навигационный блок или аудио-блок. (ref-614115-S35399553102014050700000)

Тест отдельных динамиков

Выполните этот тест, чтобы определить неисправный динамик.

  1. Вставьте аудио-диагностический компакт-диск (T / N 07AAZ-SDBA100) в аудио-навигационный блок или аудиоблок.
  2. Воспроизвести трек № 30 (устойчивый тон 300 Гц) на нормальном, или немного выше обычного, уровне громкости.
  3. Прослушайте каждый динамик на предмет плохого звука по сравнению с другими динамиками. Используйте настройки аудио-навигационного блока или аудио-блока, чтобы помочь изолировать канал с проблемой. Если качество звука, создаваемого конкретным динамиком, плохое, замените его на заведомо хороший динамик. Если плохое качество звука продолжается, перейдите к тесту баланса звука. Если качество звука в порядке, перейдите к тесту баланса звука.

Как проверить звуковой баланс

Выполните этот тест, чтобы определить неисправный канал или динамик.

  1. Вставьте аудио-диагностический компакт-диск (T / N 07AAZ-SDBA100) в аудио-навигационный блок или аудиоблок.
  2. Убедитесь, что басы и высокие частоты установлены в центральное положение.
  3. Воспроизвести трек № 3 (розовый шум) на нормальном, или чуть выше нормального, уровне громкости.
  4. Звук статического типа должен быть слышен через все динамики.
  5. Вставьте аудио-диагностический компакт-диск (T / N 07AAZ-SDBA100) в аудио-навигационный блок или аудио-блок заведомо исправного транспортного средства.
  6. Установите басы и высокие частоты в центральное положение.
  7. Воспроизвести трек № 3 (розовый шум) все того же уровня, что и был воспроизведен в шаге 3.
  8. Сравните звуки, издаваемые двумя автомобилями. Если звуки, издаваемые двумя автомобилями, очень похожи, перейдите в " FREQUENCY SWEEP проверка ". Если звук не имеет так много басов, проверьте сабвуфер и его цепь. Если звук не имеет достаточного шипения, проверьте твитеры и их цепи. (ref-614115-S05336020412014050700000)

Тест остановки поиска

Выполните этот тест, чтобы проверить работу аудио-навигационного блока или приема AM и FM аудиоблока. Прежде чем продолжить этот тест, обратитесь к устранению симптомов.

  1. Звук аудиосистемы слаб или искажен (нормальное отображение)
  2. Звук не слышен из динамиков (дисплей в нормальном состоянии) (с навигацией и Premium Audio)
  3. Звук из динамиков не слышен (дисплей в норме) (с навигацией без Premium Audio)
  4. Звук из динамиков не слышен (дисплей нормальный) (с Premium Audio без навигации)
  5. Звук из динамиков не слышен (дисплей в нормальном состоянии) (без навигации и многоинформационного дисплея)

ПримечаниеОттенок окна Aftermarket, устройства для восстановления после кражи и другие аксессуары Aftermarket могут уменьшить прием радиосигналов. Изменения в облачности и других условиях атмосферы повлияют на способность аудио-навигационного блока или аудио-блока принимать радиосигналы.

  1. Парковать автомобиль клиента на открытой площадке вдали от зданий или других препятствий.
  2. Припарковать известное хорошее транспортное средство (тот же год, модель и уровень отделки) рядом с автомобилем клиента, обращенным в том же направлении.
  3. Запустите двигатель в автомобиле клиента, и включите радио.
  4. Установите FM-приемник на 87,7 МГц.
  5. Нажмите кнопку Seek + и запишите первую станцию, на которой фиксируется аудио-навигационный блок или аудио-блок.
  6. Повторно нажмите кнопку Seek + и запишите каждую станцию, на которую блокируется аудио-навигационный блок или аудио-блок, до тех пор, пока станция, записанная на этапе 5, не будет достигнута снова.
  7. Установите АМ-приемник на 530 кГц.
  8. Нажмите кнопку Seek + и запишите первую станцию, на которую блокируется аудио-навигационный блок или аудио-блок.
  9. Повторно нажмите кнопку Seek + и запишите каждую станцию, на которую блокируется аудио-навигационный блок или аудио-блок, до тех пор, пока станция, записанная на этапе 8, не будет достигнута снова.
  10. Поверните выключатель зажигания в положение замок (ЗАМОК) (0).
  11. Запустите двигатель в заведомо исправном транспортном средстве, а затем выполните шаги с 4 по 10 на заведомо исправном транспортном средстве.
  12. Сравните количество станций, полученных в шагах 6 и 9 в транспортном средстве клиента, с количеством станций, полученных в заведомо исправном транспортном средстве. Если количество принятых станций одинаково или находится в пределах 10%, работа аудио-навигационного блока или тюнера аудио-блока в порядке. Проблема может заключаться в атмосферных условиях, многолучевых помехах или других препятствиях для радиосигнала. Если транспортное средство клиента получает меньше станций, по крайней мере, на 10%, перейдите к " ПЛОХОЙ AM ИЛИ FM РАДИОПРИЕМ ". (ref-614115-S31596056152014050700000)(ref-614115-S40804407092014050700000)
Схема №675

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Метки диска не должны использоваться в аудиоблоке. Они могут заклинить и повредить механизм проигрывателя. Проверьте разъемы на предмет плохого соединения или ослабления клемм. (ref-614103-S38470917552014050700000)

  1. Верификация проблемы: 1. ВКЛЮЧИТЕ выключатель аудио зажигания (II). 2. Проверьте, правильно ли выталкивает диск без привязки, нажав кнопку EJECT Панель. Нормально ли выталкивает диск и ПРЕРЫВИСТЫЙ отказ, система в это время в ПОРЯДКЕ. НЕТ: Отказ продублирован, но диск можно вытолкнуть, переходите к шагу 2. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Замените звуковой БЛОК БЕЗ УСТАНОВКИ. (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  2. Проверка аудиоблока: 1. Вставить другой диск. Нормально ли извлекается диск? ДА: Неисправен оригинальный диск. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Замените аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С АУДИО ПРЕМИУМ) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ АУДИО ПРЕМИУМ) " или " СНЯТИЕ И И УСТАНОВКА АУДИАУДИОБЛОБЛОКА " (БЕЗ ПАНЕЛИ БЕЗ АУДИО ПРЕМИУМ). (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №676

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА АВТОМОБИЛЯ ". Метки диска не должны использоваться в аудиоустройстве. Они могут заклинить и повредить механизм проигрывателя. Убедитесь, что диск совместим с системой (для получения дополнительной информации см. Руководство владельца). Проверьте разъемы на наличие плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Попробуйте загрузить диск. Диск загружается? ДА: прерывистый сбой, система в порядке в это время. Если диск загружается нормально, но не будет воспроизводиться, перейдите к " AUDIO дисковые тормоза DOES NOT PLAY поиск неисправностей ". НЕТ: Сбой дублирован, перейдите к шагу 2. (ref-614115-S07319102052014050700000)
  2. Проверка аудиоблока: 1. Вставьте другой диск. Загружается ли диск? ДА: Оригинальный диск неисправен. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Замените аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛИ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИУМ АУДИО) " или " СНЯТИЕ И И УСТАНОВКА АУДИОБЛОКА (БЕЗ ПАНЕЛИ ПРЕМИУМ). (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №677

Требуются специальные инструменты

Диагностический компакт-диск 07AAZ-SDBA100

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Метки диска не должны использоваться в аудио-навигационном блоке или аудио-блоке. Они могут заклинить и повредить механизм проигрывателя. Убедитесь, что диск совместим с системой (для получения дополнительной информации см. Руководство владельца). Проверьте разъемы на наличие плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Вставьте диск, чтобы увидеть, можно ли продублировать симптом. Диск воспроизводится? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка аудиоблока: 1. Вставьте аудио диагностический компакт-диск (T / N: 07AAZ-SDBA100) в аудио-навигационный блок или аудиоблок. Воспроизводится ли диск? ДА: Оригинальный диск неисправен, или имеет нечитаемый формат. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Замените аудиоблок. См. " УСТАНОВКА АУДИОБЛОКА И УСТАНОВКА (С АУДИО ПРЕМИУМ) ". (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №678

Требуются специальные инструменты

  1. Диагностический компакт-диск 07AAZ-SDBA100
  2. Пропустить тестовый компакт-диск 07AAZ-SDBA200
  3. Пропустить тестовый компакт-диск 07AAZ-SDBA300

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Метки диска не должны использоваться в аудио-навигационном блоке или аудио-блоке. Они могут заклинить и повредить механизм проигрывателя. Убедитесь, что диск совместим с системой (для получения дополнительной информации см. Руководство владельца). Проверьте разъемы на наличие плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы 1: 1. Убедитесь, что шины автомобиля правильно накачаны. 2. Проверьте диск клиентов на наличие царапин, отпечатков пальцев и следов. ПРИМЕЧАНИЕ: Выполните следующий тест с басами аудиоблока и набором высоких частот для клиентов, слушающих производительность. При сравнении с заведомо хорошим автомобилем, выполните сравнение на той же модели и уровне отделки. 3. Тест-драйв, чтобы определить, когда диск пропускается. Аудио-диагностический компакт-диск (T / N: xtag0-xtag1) не может использоваться, если клиенты пропускают 10). 07AAZ SDBA100
  2. Проверка проблемы 2: 1. Транспортное средство припарковано и работает двигатель. 2. Извлеките компакт-диск и вставьте диагностический тест пропуска CD (T / N: 07AAZSDBA300) (ABEX TCD 721). Воспроизведите треки 2-11 и отметьте номер трека (ов), где компакт-диск начинает пропускаться. Проведите тот же тест на заведомо исправном автомобиле. Пропускает ли компакт-диск один и тот же номер (ы) трека (ов) на обоих транспортных средствах? ДА: прерывистый отказ 3.
  3. AUDIO UNIT audio снятие: 1. Извлеките аудио CD и вставьте диагностический тест CD (T / N: 07AAZSDBA200) " (ABEX TCD 725B) ", панель навигации 7-11 и дорожки 13-15 и отметьте номер (номера) дорожки, где CD начинает пропускаться. Проведите тот же тест на заведомо исправном транспортном средстве. Пропускает ли CD тот же номер (номера) дорожки на обоих транспортных средствах? ДА: прерывистый отказ, система не работает. (ref-614114-S14451494552014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №679

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №680
Схема №681
Схема №682
Схема №683
Схема №684
  1. Определите зону возможного отказа (аудиосистема, другие): 1. Включите выключатель зажигания (II). 2. Проверьте, нет ли информации MID на мультиинформационном дисплейном блоке. Отображается ли какая-либо информация? ДА: Перейдите к шагу 2. НЕТ: Перейдите к " МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК НЕ РАБОТАЕТ ПОИСК И НЕИСПРАВНОСТЕЙ ". (ref-614115-S34908242372014050700000)
  2. Проверка проблемы: 1. Включите аудиосистему, и, используя кнопки дистанционного переключения аудио, проверьте, правильно ли работает многоинформационный дисплей. Работа дисплея в порядке? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Определите возможную область отказа (линия B-CAN, другие): 1. " ВЫПОЛНИТЕ ФУНКЦИЮ САМОДИАГНОСТИКИ И ИСПОЛЬЗУЙТЕ ДИАГ В ЛИНИИ ПРИ ДИАГНОСТИКЕ ДИСПЛЕЯ ". Начинается ли диагностика дисплея, и в порядке ли подключение аудио удаленного коммутатора? ДА: Перейдите к шагу 9. НЕТ: Перейдите к шагу 4. (ref-614115-S40826419512014050700000)
  4. Определить возможную зону отказа (аудио дистанционный выключатель, другие): 1. Повернуть выключатель зажигания в положение замок (0). 2. Отсоединить следующий разъем. Разъем 12P переключателя аудио дистанционный / многоинформационный дисплей 3. " ВЫПОЛНИТЬ ТЕСТ ПЕРЕКЛЮЧАТЕЛЯ АУДИО ДИСТАНЦИОННЫЙ / МНОГОИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ". Переключатель аудио дистанционный / многоинформационный дисплей В порядке? ДА: Перейти к шагу 5. НЕТ: " ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ АУДИО ДИСТАНЦИОННЫЙ / МНОГОИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ". (ref-614115-S31112226622014050700000)(ref-614115-S25425633192014050700000)
  5. Проверка замыкание на массу (AUDIO<UNK> дистанционный<UNK> Sw линия индикации состояния корпуса 2, INFO<UNK> Sw линия): 1. Отсоедините следующий разъем. Multi-information дисплей unit разъём A (32P) 2. Проверьте целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Audio дистанционный / multi-information дисплей выключатель 12P: отсоединен Multi-information дисплей unit A A (32P) 32P 32P (ref-614118-S20062895262014050700000)
  6. Определить область возможного отказа (INFO<UNK> Sw строка, другие): 1. Повторно подключить аудио пульт дистанционного управления / мульти-информационный дисплей переключатель, и измерить сопротивление между контрольными точками 1 и 2, как указано в таблице. Тестовое состояние IG замок (0) Мульти-информационный дисплей разъем A (32P): отключен Тестовая цепь O<UNK> дистанционный<UNK> Sw, REMOT<UNK> SW<UNK> D Контрольная точка 1 32P 32P
  7. Определить зону возможного отказа (линия INFO<UNK> Sw, МФИ): 1. Измерить сопротивление между контрольными точками 1 и 2, как указано в таблице. Контрольное сопротивление IG замок (0) Multi-information дисплей unit разъём A (32P): disconnected проверка цепь INFO<UNK> Sw, дистанционный<UNK> <UNK> масса проверка point 1 Multi-дисплей unit разъём A (Xt1) № 7 32P 32P (ref-614109-S14874064992014050700000)(ref-614118-S20062895262014050700000)
  8. Окно возможных неисправностей (AUDIO3 дистанционный<UNK> Sw). Откройте кнопку индикации состояния блока 36XOTE<UNK> Sw, нажмите кнопку индикации состояния блока MULTIXE<UNK> GN7): 1. Замените сопротивление между контрольными точками 1 и 2, как указано в таблице. Тестовое состояние IG замок (0) Разъем блока Multi-информации A (32P): отключен Тестовая цепь INFO<UNK> Sw, REM<UNK> SWD контрольная точка 1 32P 32P (ref-614118-S20062895262014050700000)(ref-614118-S20062895262014050700000)
  9. Разомкните провод (BTCAN-H line).на контрольном разъеме Xu № 1 (BTCAN-L line) имеется контрольная точка Xt-1. На контрольном разъеме Xt-1 (16P) имеется контрольная точка Xt-1. Проверьте целостность между контрольными точками 1 и 2. Контрольное состояние IG замок (0).на контрольном разъеме E (16P) имеется контрольная точка E (X1). 32P 32P 16P 32P 16P 32P
  10. Audio-navigation unit проверить: 1. " SUBSTITUTE A KNOW-GOOD MULTI-INFORMATION дисплей UNIT ", и перепроверьте. Проходит ли симптом? ДА: Заменить оригинальный multi-information дисплей unit. НЕТ: " ЗАМЕНИТЬ AUDIO-NAVIGATION UNIT ". (ref-614109-S14874064992014050700000)(ref-614114-S14451494552014050700000)
Схема №685

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №686
Схема №687
Схема №688
Схема №689
Схема №690
  1. Определите зону возможного отказа (аудиосистема, другие): 1. Включите выключатель зажигания (II). 2. Проверьте, нет ли информации MID на мультиинформационном дисплейном блоке. Отображается ли какая-либо информация? ДА: Перейдите к шагу 2. НЕТ: Перейдите к " МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК НЕ РАБОТАЕТ ПОИСК И НЕИСПРАВНОСТЕЙ ". (ref-614115-S34908242372014050700000)
  2. Проверка проблемы: 1. Включите аудиоблок, и, используя кнопки звукового пульта дистанционного управления, проверьте, правильно ли работает многоинформационный дисплей. Работа дисплея в порядке? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Определите возможную область отказа (линия B-CAN, другие): 1. " ВЫПОЛНИТЕ ФУНКЦИЮ САМОДИАГНОСТИКИ И ИСПОЛЬЗУЙТЕ ДИАГ В ЛИНИИ ПРИ ДИАГНОСТИКЕ ДИСПЛЕЯ ". Начинается ли диагностика дисплея, и в порядке ли подключение аудио удаленного коммутатора? ДА: Перейдите к шагу 9. НЕТ: Перейдите к шагу 4. (ref-614115-S40826419512014050700000)
  4. Определить возможную зону отказа (аудио дистанционный выключатель, другие): 1. Повернуть выключатель зажигания в положение замок (0). 2. Отсоединить следующий разъем. Разъем 12P переключателя аудио дистанционный / многоинформационный дисплей 3. " ВЫПОЛНИТЬ ТЕСТ ПЕРЕКЛЮЧАТЕЛЯ АУДИО ДИСТАНЦИОННЫЙ / МНОГОИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ". Переключатель аудио дистанционный / многоинформационный дисплей В порядке? ДА: Перейти к шагу 5. НЕТ: " ЗАМЕНИТЬ ПЕРЕКЛЮЧАТЕЛЬ АУДИО ДИСТАНЦИОННЫЙ / МНОГОИНФОРМАЦИОННЫЙ ДИСПЛЕЙ ". (ref-614115-S25425633192014050700000)(ref-614115-S25425633192014050700000)
  5. Проверка замыкание на массу (AUDIO<UNK> дистанционный<UNK> Sw линия индикации состояния корпуса 2, INFO<UNK> Sw линия): 1. Отсоедините следующий разъем. Multi-information дисплей unit разъём A (32P) 2. Проверьте целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Audio дистанционный / multi-information дисплей выключатель 12P: отсоединен Multi-information дисплей unit A A (32P) 32P 32P (ref-614118-S20062895262014050700000)
  6. Определить область возможного отказа (INFO<UNK> Sw строка, другие): 1. Повторно подключить аудио пульт дистанционного управления / мульти-информационный дисплей переключатель, и измерить сопротивление между контрольными точками 1 и 2, как указано в таблице. Тестовое состояние IG замок (0) Мульти-информационный дисплей разъем A (32P): отключен Тестовая цепь O<UNK> дистанционный<UNK> Sw, REMOT<UNK> SW<UNK> D Контрольная точка 1 32P 32P
  7. Определить зону возможного отказа (линия INFO<UNK> Sw, МФИ): 1. Измерить сопротивление между контрольными точками 1 и 2, как указано в таблице. Контрольное сопротивление IG замок (0) Multi-information дисплей unit разъём A (32P): disconnected проверка цепь INFO<UNK> Sw, дистанционный<UNK> <UNK> масса проверка point 1 Multi-дисплей unit разъём A (Xt1) № 7 32P 32P (ref-614109-S39035722752014050700000)(ref-614118-S20062895262014050700000)
  8. Окно возможных неисправностей (AUDIO3 дистанционный<UNK> Sw). Откройте кнопку индикации состояния блока 36XOTE<UNK> Sw, нажмите кнопку индикации состояния блока MULTIXE<UNK> GN7): 1. Замените сопротивление между контрольными точками 1 и 2, как указано в таблице. Тестовое состояние IG замок (0) Разъем блока Multi-информации A (32P): отключен Тестовая цепь INFO<UNK> Sw, REM<UNK> SWD контрольная точка 1 32P 32P (ref-614118-S20062895262014050700000)(ref-614118-S20062895262014050700000)
  9. (B<UNK> CAN-H line) Точка контроля Xt № 1. (B<UNK> CAN-L line): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините следующие разъемы. Разъем аудиоблока B (20P). (32P) 3. Проверьте целостность данных между контрольными точками 1 и 2. Условие контроля замок (0). 20P 32P 20P 32P 20P 32P
  10. Проверка аудиоблока: 1. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ МУЛЬТИ-ИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК ", и перепроверить. Исчезает ли симптом? ДА: Заменить оригинальный мульти-информационный дисплейный блок. НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИУМ АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИАУДИБЛОКА БЕЗ (УСТАНОВКА). (ref-614109-S14874064992014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №691

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №692
Схема №693
Схема №694
Схема №695
Схема №696
Схема №697
  1. Определите зону возможного отказа (аудиосистема, другие): 1. Включите выключатель зажигания (II). 2. Проверьте, нет ли информации MID на мультиинформационном дисплейном блоке. Отображается ли какая-либо информация? ДА: Перейдите к шагу 2. НЕТ: Перейдите к " МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК НЕ РАБОТАЕТ ПОИСК И НЕИСПРАВНОСТЕЙ ". (ref-614115-S34908242372014050700000)
  2. Проверка проблемы: 1. Включите аудиосистему и нажмите кнопку AUDIO, чтобы проверить, меняется ли мультиинформационный дисплей на экран аудиоинформации. Отображается ли аудиоинформация? ДА: Прерывистый сбой, система в данный момент в порядке. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Shorted провод проверить (GAXSYS<UNK> ON line): 1. Turn the Выключатель зажигания to замок (0). 2. Disconnect the following разъёмы. Audio-navigation unit разъём C (14P) Xm receiver разъём A (14P) Multi-information дисплей unit A (32P) 3. Проверьте целостность между контрольными точками 1 и 2. 14P 14P 32P 32P
  4. Проверка открытого провода (строка GA<UNK> SYS<UNK> ON): 1. Проверка целостности между контрольными точками 1 и 2. Тест-состояние " мульти " IG замок (0) Разъем аудио-навигационного блока C (14P): отключен разъем приемника Xm A (14P): отключен разъем мульти-информационного блока отображения A (32P): отключен тестовый контур GA<UNK> SYS<UNK> ON Контрольная точка 1. 14P 32P
  5. Короткое замыкание на корпус (GA<UNK> шина 2 + линия, GA<UNK> шина 1. Отсоединить следующий разъем. Разъем xfreelink управление unit 32P 2. Заменить на целостность между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудио-навигационного блока C (14P): отсоединен разъем приемника Xm A (14P): отсоединен разъем блока управления Multi-информационного блока A 32P 32P 14P 14P
  6. Shorted провод проверить (GA<UNK> шина + line is affected navigation blu No AG<UNK> шина 1. проверить for continuity between проверка point 1 и 2. проверка condition IG замок (0) Audio-navigation unit разъём C (14P): discuped Xm receiver A (14P): disconnected Multi-information дисплей unit A XTTTTAG3 32P 32P 14P 14P
  7. Shorted провод проверить (SH<UNK> GA<UNK> шина № 1) В контрольную точку 1 и 2 включен аудиосоединитель No2 блока навигации Gxta2. Проверка на целостность цепи между контрольными точками 1 и 2. проверка condition IG замок (0) Аудиосоединитель 1 C (14P): отключен разъем приемника Xm A (14P): отключен разъем блока отображения Multi A (32P): отключен Контрольный 32P 14P 14P 14P 14P
  8. Обрыв провод проверить (GAСBUS 2 + line) дисплей information unit № 11 AGXBUS no. проверить for continuity between проверка points 1 и 2. проверка condition IG замок (0) Audio-navigation unit разъём C (14P): disconnected Xm receiver A (14P): disconnected multi-information дисплей unit a A 32P 32P 14P 32P 14P 32P
  9. Определить возможный участок отказа (связанный блок, другие): 1. Повторно подключить разъем С (14P) блока аудио-навигации и разъем А (32P) блока мультиинформационного дисплея. 2. Включить выключатель зажигания (II). 3. Включить аудиосистему и нажать кнопку AUDIO, чтобы проверить, не изменится ли мультиинформационный дисплей на экран аудиоинформации. Отображается ли аудиоинформация? ДА: Перейти к шагу 10. НЕТ: Перейти к шагу 11.
  10. Xm receiver проверить: 1. Turn the Выключатель зажигания to замок (0). 2. Disconnect the following разъём. Multi-information дисплей unit разъём A (32P) 3. Reconnect Xm receiver разъём A (14P). 4. Turn the Выключатель зажигания to on (II). 5. Включите аудиосистему и нажмите кнопку CD / Xm, чтобы проверить, не изменился ли навигационный дисплей на экране информации X. (ref-614117-S09369898432014050700000)(ref-614114-S17140506082014050700000)(ref-614114-S33783284342014050700000)
  11. Проверка аудио-навигационного блока: 1. Поверните переключатель зажигания в положение ЗАМОК (0). 2. " ЗАМЕНИТЕ ЗАВЕДОМО ИСПРАВНЫЙ МУЛЬТИ-ИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК ", и перепроверьте. Симптом пропадает? ДА: Замените оригинальный мульти-информационный дисплейный блок. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". (ref-614109-S14874064992014050700000)(ref-614114-S14451494552014050700000)
Схема №698

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №699
Схема №700
Схема №701
Схема №702
Схема №703
Схема №704
  1. Определите зону возможного отказа (аудиосистема, другие): 1. Включите выключатель зажигания (II). 2. Проверьте, нет ли информации MID на мультиинформационном дисплейном блоке. Отображается ли какая-либо информация? ДА: Перейдите к шагу 2. НЕТ: Перейдите к " МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК НЕ РАБОТАЕТ ПОИСК И НЕИСПРАВНОСТЕЙ ". (ref-614115-S34908242372014050700000)
  2. Проверка проблемы: 1. Включите аудиоблок и проверьте аудиоинформацию на многоинформационном дисплее. Правильно ли отображается аудиоинформация? ДА: Прерывистый сбой, система в этом состоянии. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Проверка закороченного провода (линия DUET<UNK> CONT): 1. Переведите выключатель зажигания 30 в положение замок (0). 2. Отсоедините следующие разъемы. Разъем аудиоблока B (20P) Разъем блока многоинформационного дисплея A (32P) 3. Проверьте целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем блока аудиоблока B (20P): отключен Разъем блока многоинформационного дисплея A (цепь контроля: 32P 32P
  4. Проверка разомкнутого провода (линия DUET<UNK> CONT): 1. Проверка непрерывности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудиоблока B (20P): отключен Разъем блока многоинформационного дисплея A (32P): отключен Тестовая цепь DUET<UNK> CONT Контрольная точка 1 Разъем аудиоблока B (20P) № 14 (PNK) Тестовая точка 2 multi-информация 32P
  5. Shorted провод проверить (DUET<UNK> Rx line) there ' s shooted кузов 2 audio continuity line): 1. проверить for continuity between проверка points 1 и 2. проверка condition IG замок (0) Разъем аудиоблока B (20P): disconnected Multi-information дисплей unit A (32P): disconnected проверка цепь DUETET<UNK> Rx 1 Audunit B (Xt2) № 4 (GRN) 20P 20P
  6. Проверка короткозамкнутого провода (линия DUET<UNK> Rx к линии DUX<UNK> Tx): 1. Проверка целостности между контрольными точками 1 и 2. Тестовое состояние IG замок (0). Разъем аудиоблока B (20P): отключен. Разъем блока отображения мультиинформации A (32P): отключен. Тестовая цепь DUET<UNK> Rx, DUX<UNK> AGX. Контрольная точка 1. Разъем аудиоблока Tb. 20P 20P
  7. Shorted провод unit (SH<UNK> DUET line to another lines). 1. Проверьте целостность соединения между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудиоблока B (20P): Отключен Разъем блока отображения информации A (32P): Отключен тестовый контур SH<UNK> DUET, DU<UNK> Rx Контрольная точка 1 Разъем B (xtag2) № 15 20P 20P 20P 20P
  8. Разомкнутый провод (DUET<UNK> Rx линия) Имеется индикаторный блок № 5 Индикаторный блок No AGTX линия): 1. Проверьте целостность цепи между контрольными точками 1 и 2. Состояние теста IG замок (0) Разъем аудиоблока B (20P): Отключен индикаторный блок No A (32P): Отключен индикаторный блок No DUT<UNK> Rx Индикаторный блок No B (Xt2) № 4 (GRN 20P 32P 20P 32P
  9. Проверка аудиоблока: 1. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ МУЛЬТИ-ИНФОРМАЦИОННЫЙ ДИСПЛЕЙНЫЙ БЛОК ", и перепроверить. Исчезает ли симптом? ДА: Заменить оригинальный мульти-информационный дисплейный блок. НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИУМ АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИАУДИБЛОКА БЕЗ (УСТАНОВКА). (ref-614109-S14874064992014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №705

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включите выключатель зажигания в положение ВКЛ. (II). 2. Включите аудиоблок, и проверьте наличие звука в каждом режиме (AM / FM и CD). Есть ли звук из динамиков, и качество звука нормальное в каждом режиме? ДА: Прерывистый отказ. Система в это время в порядке. Проверьте наличие ослабленных соединений на аудиоблоке и каждом динамике. НЕТ: Перейдите в положение " ПЛОХО или ПЛОХО ПРИЕМ FM РАДИО или ПОМЕХИ (ПРИ). (ref-614115-S31596056152014050700000)(ref-614115-S31596056152014050700000)(ref-614115-S07319102052014050700000)(ref-614115-S23717204102014050700000)
Схема №706

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №707
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Поверните выключатель комбинированной подсветки в положение стояночного фонаря. 3. Проверьте, подсвечены ли кнопки аудиоблока. Освещены ли кнопки? ДА: Прерывистый сбой, аудиоблок в это время в порядке. НЕТ: Сбой дублирован, переходите к шагу 2.
  2. Определите возможную зону отказа (цепь внутренних фонарей, другие): 1. Проверьте, подсвечиваются ли несколько других кнопок, не связанных с аудиосистемой. Подсвечиваются ли кнопки? ДА: Переходите к шагу 3. НЕТ: Устраните неисправности внутренних фонарей.
  3. Мультиплексная интегрированная система управления Проверка расшифровка кода ошибки: 1. Выключите выключатель комбинированной лампы. 2. Переведите выключатель зажигания в положение замок (0). 3. Подключите HDS к диагностический разъём. 4. Включите выключатель зажигания в положение ON (II). 5. Снимите коды неисправностей (DTC) (расшифровка кода ошибки) с HDS. 6. Переведите выключатель зажигания в положение замок (0), а затем снова в положение ON (II). 7. Проверьте наличие DCS с указанием неисправности DCS: 4.
  4. TACH (B<UNK> CAN-H line) Контрольная точка Xh № 1 Контрольная точка Xk (B<UNK> CAN-L line): 1. Переведите переключатель зажигания в положение замок (0). 2. Отсоедините следующие разъемы. Разъем аудиоблока B (20P) Модуль управления измерительным прибором (tach) 32P разъем 3. Проверьте целостность между контрольными точками 1 и 2. Проверьте состояние блока аудиоблока замок замок B (Xag2): 20P 32P 20P 32P 20P 32P
  5. Аудио блок проверить: 1. Заменить аудио блок аудио переключатель панель, и перепроверить. См. " ПРЕМИУМ БЛОК УСТАНОВКА И УСТАНОВКА (С ПРЕМИУМ АУДИО) ", " АУДИО БЛОК УДАЛЕНИЕ И УСТАНОВКА (С КОММУТАЦИОННОЙ ПАНЕЛЬЮ БЕЗ ПРЕМИУМ АУДИО) " или " АУДИО БЛОК УДАЛЕНИЕ И УСТАНОВКА (БЕЗ ПРЕМИУМ АУДИО И ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ) ". Симптомы исчезают? ДА: См. УСТАНОВКА. (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №708
  1. " СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". (ref-614103-S38470917552014050700000)
  2. Проверьте разъемы на предмет плохих соединений или ослабленных клемм.
Схема №709
Схема №710
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Поверните выключатель комбинированной подсветки в положение стояночного фонаря. 3. Проверьте, подсвечены ли кнопки аудиоблока. Освещены ли кнопки? ДА: Прерывистый сбой, аудиоблок в это время в порядке. НЕТ: Сбой дублирован, переходите к шагу 2.
  2. Определите возможную зону отказа (цепь внутренних фонарей, другие): 1. Проверьте, подсвечиваются ли несколько других кнопок, не связанных с аудиосистемой. Подсвечиваются ли кнопки? ДА: Переходите к шагу 3. НЕТ: Устраните неисправности внутренних фонарей.
  3. Проверка разомкнутого провода (ОСВЕЩЕНИЕ + линия): 1. Выключите комбинированный выключатель питания Xs. 2. Переведите выключатель зажигания в положение замок (0). 3. Отсоедините следующий разъем. ПРИМЕЧАНИЕ: извлеките все диски перед отсоединением механизма нагрузки CD-проигрывателя. Разъем аудиоустройства A (24P) 4. Переведите выключатель зажигания в положение ON (II). 5. Переведите комбинированный выключатель освещения в положение стояночного освещения. 6. Измерьте испытательное напряжение 24P 24P B35
  4. Проверьте проводное соединение (АУДИО БЛОК ПОДСВЕТКИ - (ЛАМПА) линия): 1. Выключите комбинированный световой выключатель " PREMIUM " в положение " замок " (0). 3. Отсоедините следующий разъем. Модуль управления датчиком (tach) 32P разъем 4. Проверьте целостность соединения между контрольными точками 1 и 2. Проверьте состояние блока " замок " (0) Разъем A (agx1): отключен модуль управления датчиком (tach) xtag2 24P 32P 24P 32P (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №711

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте наличие датчиков F-CAN и устраните их перед устранением неполадок. Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №712
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Нажмите и удерживайте кнопку Питание более 2 секунд, чтобы отключить режим защиты от краж. Режим защиты от краж отключен? ДА: Прерывистый сбой, система в этом состоянии. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка расшифровка кода ошибки модуля управления датчиком: 1. Поверните переключатель зажигания в положение замок (0). 2. Подключите HDS к диагностический разъём. 3. Поверните переключатель зажигания в положение ON (II). 4. Очистите коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS. 5. Поверните переключатель зажигания в положение замок (0), а затем снова в положение ON (II). 6. Проверьте наличие коды неисправностей с помощью HDS. Есть ли DCS, указанные на этапе 3? Перейти к устранению Неисправности: Перейти:
  3. (BTCAN-H) Блок управления аудиомодулем No Xu (Блок управления No Xb) Блок управления аудиомодулем № 1 (Блок управления No Xb) Блок управления аудиомодулем No Xk (Блок управления No Xb) Блок управления аудиомодулем No X1 (Блок управления No XTAG2): Блок управления аудиомодулем № 1 (Разъем TACH 1) Блок (Разъем (Разъем T1) Блок TTACH (Блок 1 Разъем Ttta) Блок (T1 Разъем (Ttttt1 Разъем Ttttttta Ttttta Tttttttta A Tttttttttt 20P 32P 20P 32P 20P 32P 20P 32P (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №713

ПримечаниеПроверьте разъемы на предмет плохих соединений или ослабленных клемм.

Схема №714
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Нажмите кнопку Питание, чтобы увидеть, выключается ли аудиоблок. Выключается ли аудиоблок? ДА: Прерывистый сбой, система в норме в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определить зону возможного отказа (линия ACC, другие): 1. Повернуть переключатель зажигания в положение замок (0). Звуковой блок выключается? ДА: Перейти к шагу 4. НЕТ: Перейти к шагу 3.
  3. Проверка короткозамкнутого провода (линия ACC для питания): 1. Измерьте напряжение между контрольными точками 1 и 2. Тестовое состояние Блок аудиосистемы ПРЕМИУМ УСТАНОВКИ IG замок (0) Тестовая цепь ACC Контрольная точка 1 Разъем аудиосистемы A (24P) № 24 (PUR) Контрольная точка 2 Масса корпуса Есть ли напряжение аккумулятора? ДА: Устраните короткое замыкание в проводе между № B19 (7,5 A) предохранителем под приборной панелью / замените блок аудиосистемы. (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  4. Аудио блок проверить: 1. Заменить аудио блок аудио переключатель панель, и перепроверить. См. " ПРЕМИУМ БЛОК УСТАНОВКА И УСТАНОВКА (С ПРЕМИУМ АУДИО) ", " АУДИО БЛОК УДАЛЕНИЕ И УСТАНОВКА (С КОММУТАЦИОННОЙ ПАНЕЛЬЮ БЕЗ ПРЕМИУМ АУДИО) " или " АУДИО БЛОК УДАЛЕНИЕ И УСТАНОВКА (БЕЗ ПРЕМИУМ АУДИО И ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ) ". Симптомы исчезают? ДА: См. УСТАНОВКА. (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №715

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №716
Схема №717
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Нажмите кнопку Питание, чтобы увидеть, включается ли аудиоблок. Работает ли аудиосистема должным образом, и звучит ли звук нормально? ДА: Прерывистый сбой, система в данный момент в порядке. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка предохранителя: 1. Повернуть выключатель зажигания в положение замок (0). 2. Проверить следующие предохранители. Предохранитель № A29 (10 А) Расположение под капотом Предохранитель / коробка реле Предохранитель № B19 (7,5 А) Расположение Под-dash предохранитель / коробка реле Исправны ли предохранители? ДА: Перейти к шагу 3. НЕТ: Заменить предохранитель (ы), и повторить проверку, если предохранитель № xt10 (ы) установлен на короткое замыкание, и если предохранитель (а). A29 B19
  3. Обрыв провода (+ B<UNK> BACK<UNK> UP линия, ACC линия): 1. Включите выключатель зажигания (II). 2. Измерьте напряжение между контрольными точками 1 и 2. Испытательное состояние IG ON (II) Испытательная схема + B<UNK> BACK<UNK> UP Контрольная точка 1 Разъем аудиоблока A (24P) № 3 (WHT) Контрольная точка 2 Контрольная точка массы ACC 1 24P A29 B19
  4. Проверка разомкнутого провода (линия масса): 1. Измерьте напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая цепь масса Тестовая точка 1 Разъем аудиоблока A (24P) № 1 (BLK) Тестовая точка 2 Масса корпуса Есть менее 0,2 В? ДА: Перейдите к шагу 5. НЕТ: Устраните разомкнутое или высокое сопротивление в проводе между аудиоблоком и заземлением корпуса (G505).
  5. Проверка аудиоблока: 1. Переведите переключатель зажигания в положение замок (0). 2. Замените панель аудиовыключателя премиум-класса и перепроверьте. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С PREMIUM AUDIO) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С выключатель Панель WITHOUT AUDIO REMAND установка (БЕЗ УСТАНОВКИ АУДИО ПРЕМИУМ И)). (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №718

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №719
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Поверните выключатель комбинированного освещения в положение стояночного фонаря. 3. Проверьте, подсвечены ли кнопки аудио-навигационного блока. Подсвечены ли кнопки? ДА: Прерывистый сбой, аудио-навигационный блок в это время в порядке. НЕТ: Сбой дублирован, переходите к шагу 2.
  2. Определите возможную зону отказа (цепь внутренних фонарей, другие): 1. Проверьте, подсвечиваются ли несколько других кнопок, не связанных с аудиосистемой. Подсвечиваются ли кнопки? ДА: Переходите к шагу 3. НЕТ: Устраните неисправности внутренних фонарей.
  3. Мультиплексная интегрированная система управления Проверка расшифровка кода ошибки: 1. Поверните переключатель зажигания в положение замок (0). 2. Подключите HDS к диагностический разъём. 3. Поверните переключатель зажигания в положение ON (II). 4. Очистите коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS. 5. Поверните переключатель зажигания в положение замок (0), а затем обратно в положение ON (II). 6. Проверьте наличие коды неисправностей с помощью HDS. Все указаны: DCS 4.
  4. Разомкните провод (B<UNK> CAN-H линия) Блок контроля No2 XTACH, (B<UNK> CAN-L линия): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините следующие разъемы. Разъем блока контроля E (16P) Модуль контроля (tach) 32P разъем 3. Проверьте целостность соединения между контрольными точками 1 и 2. Проверьте состояние блока контроля замок (0). 16P 32P 16P 32P 16P 32P (ref-614114-S14451494552014050700000)
Схема №720

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте наличие датчиков F-CAN и устраните их перед устранением неполадок. Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №721
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Нажмите и удерживайте ручку VOLUME / Питание более 2 секунд, чтобы отключить противоугонный режим. Включен ли противоугонный режим? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка расшифровка кода ошибки модуля управления датчиком: 1. Поверните переключатель зажигания в положение замок (0). 2. Подключите HDS к диагностический разъём. 3. Поверните переключатель зажигания в положение ON (II). 4. Очистите коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS. 5. Поверните переключатель зажигания в положение замок (0), а затем снова в положение ON (II). 6. Проверьте наличие коды неисправностей с помощью HDS. Есть ли DCS, указанные на этапе 3? Перейти к устранению Неисправности: Перейти:
  3. Разомкните провод (B<UNK> CAN-H линия) Блок контроля No2 XTACH, (B<UNK> CAN-L линия): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините следующие разъемы. Разъем блока контроля E (16P) Модуль контроля (tach) 32P разъем 3. Проверьте целостность соединения между контрольными точками 1 и 2. Проверьте состояние блока контроля замок (0). 16P 32P 16P 32P 16P 32P (ref-614114-S14451494552014050700000)
Схема №722

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ АВТОМОБИЛЯ ". Проверьте, была ли нажата кнопка " День / Ночь " и выключен ли дисплей. Для получения дополнительной информации обратитесь к Руководству по навигации. Проверьте разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

Схема №723
Схема №724
  1. Определите возможный участок отказа (навигационная система, другие): 1. Включите выключатель зажигания (II). 2. Проверьте, отображает ли аудио-навигационный блок экран карты. Отображается ли экран карты? ДА: Перейдите к шагу 2. НЕТ: Перейдите к поиску и устранению неисправностей " КАРТИНКА НЕ ОТОБРАЖАЕТСЯ ". (ref-614116-S06004648162014050700000)
  2. Проверка проблемы: 1. Нажмите кнопку VOLUME / Питание, чтобы увидеть, включается ли аудиосистема. Работает ли аудиосистема должным образом, и звучит ли звук нормально? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублируется, перейдите к шагу 3.
  3. Проверка разомкнутого провода (линия масса): 1.измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая схема масса Тестовая точка 1 Разъем аудио-навигационного блока A (24P) № 1 (BLK) Контрольная точка 2 Корпус Тест-схема масса Тестовая точка 1 Разъем аудио-навигационного блока B (20P) № 20 (BLK) Контрольная точка 0.2 - Ремонт: Нет: Земля: нет? Нет G504 G505 (ref-614114-S14451494552014050700000)
Схема №725

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Используйте вспомогательные стереокабели только с концами 3,5 мм. Вспомогательные аксессуары могут воспроизводиться на аудио-навигационном блоке с помощью вспомогательного входа. Проверьте разъемы на предмет плохого подключения или незакрепленных клемм. (ref-614103-S38470917552014050700000)

Схема №726
Схема №727
Схема №728
Схема №729
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Включите аудиосистему, и подключите вспомогательный аксессуар к разъему вспомогательного входа. 3. Нажмите кнопку AUDIO, и проверьте звук вспомогательного источника звука. Звук нормальный? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определите возможную область отказа (уровень громкости, другие): 1. Убедитесь, что громкость вспомогательного аксессуара установлена на высокий уровень. Громкость установлена на высокий уровень? ДА: Перейдите к шагу 3. НЕТ: Поднимите громкость вспомогательного аксессуара на высокий уровень. Убедитесь, что громкость аудио-навигационного блока уменьшена перед перепроверкой.
  3. Определите возможную зону отказа (вспомогательный аудио аксессуар, другие): 1. Замените заведомо исправный вспомогательный аудио аксессуар и / или вспомогательный стереокабель, и перепроверьте. Вспомогательный аудио аксессуар работает правильно? ДА: Оригинальный вспомогательный аудио аксессуар или вспомогательный стереокабель неисправен. НЕТ: Переходите к шагу 4.
  4. AUXS (AUXX lines): 1. Поверните выключатель зажигания на GNK (0). 2. Отсоедините следующие разъемы. Разъем аудио-навигационного блока E (16P) Вспомогательный разъем в сборе 5p Разъем 3. Проверьте целостность между этими контрольными точками и землей. Условие тестирования IG замок (0) Разъем аудио-навигационного блока E (16P): отключен Разъем для вспомогательного разъема № 5p Разъем 16P
  5. Shorted провод проверить (SHTAUX line to other lines).проверка целостности цепи между контрольными точками 1 и 2. проверка condition IG замок (0) Audio-navigation unit разъём E (16P): disconnected AUX<UNK> R<UNK> CH, SH<UNK> AUX проверка point 1 Audio-navigation unit e 2 16P 16P 16P 16P
  6. No разомкнутого провода (строка AUXWN): 1.проверка целостности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем блока аудио-навигации E (16P): отсоединенный Разъем разъема 5p: отсоединенный Тестовая цепь Тестовая точка 1: Разъем блока аудио-навигации E (16P) Тестовая точка 2: Разъем 5p AUX<UNK> N<UNK> CH № 6 (BL) № 1 BL.
  7. Проверка аудио-навигационного блока: 1. " ЗАМЕНИТЕ ЗАВЕДОМО ИСПРАВНЫЙ ВСПОМОГАТЕЛЬНЫЙ ДОМКРАТ В СБОРЕ ", и перепроверьте. Симптом проходит? ДА: Замените оригинальный вспомогательный домкрат в сборе. НЕТ: " ЗАМЕНИТЕ аудио-НАВИГАЦИОННЫЙ БЛОК ". (ref-614113-S37708472842014050700000)(ref-614114-S14451494552014050700000)
Схема №730

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Используйте вспомогательные стереокабели только с концами 3,5 мм. Вспомогательные аксессуары могут воспроизводиться на аудиоустройстве с помощью вспомогательного входа. Проверьте разъемы на предмет плохого подключения или незакрепленных клемм. (ref-614103-S38470917552014050700000)

Схема №731
Схема №732
Схема №733
Схема №734
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Включите аудиоблок, и подключите вспомогательный аксессуар к разъему вспомогательного входа. 3. Нажмите кнопку AUX, и проверьте звук вспомогательного источника звука. Звук нормальный? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определите возможную область отказа (уровень громкости, другие): 1. Убедитесь, что громкость вспомогательного аксессуара установлена на высокий уровень. Установлена ли громкость на высокий уровень? ДА: Перейдите к шагу 3. НЕТ: Поднимите громкость вспомогательного аксессуара на высокий уровень. Убедитесь, что громкость звукового блока уменьшена перед перепроверкой.
  3. Определите возможную зону отказа (вспомогательный аудио аксессуар, другие): 1. Замените заведомо исправный вспомогательный аудио аксессуар и / или вспомогательный стереокабель, и перепроверьте. Вспомогательный аудио аксессуар работает правильно? ДА: Оригинальный вспомогательный аудио аксессуар или вспомогательный стереокабель неисправен. НЕТ: Переходите к шагу 4.
  4. Shorted провод проверить (AUXX lines): 1. Поверните выключатель зажигания в положение замок (0). 2. Отсоедините следующие разъемы. Разъем аудиоблока B (20P) Заменить разъем 5p в сборе. 3. Проверьте целостность между этими контрольными точками и заземлением корпуса. Условие тестирования IG замок (0) Разъем аудиоблока B (20P): отключен Разъем 5p в сборе. Цепь тестирования Разъем Разъем Разъем Разъем аудиоблока (AGB) (Xt2) 20P
  5. Проверка закороченного провода (линия SH<UNK> AUX): 1. Проверка целостности цепи между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудиоблока B (20P): отключен Разъем 5p: отключен Тестовая цепь AUX<UNK> R<UNK> CH, SH<UNK> AUX Тестовая точка 1 Разъем аудиоблока B (20P) № 17 (BLU) Разъем аудиоблока 2 20P 20P 20P
  6. Проверка разомкнутого провода (линия AUXX): 1. Проверка целостности между контрольными точками 1 и 2. Проверка целостности IG замок (0) Разъем аудиоблока B (20P): отключен? Разъем 5p: отключена Тестовая цепь Тестовая точка 1: Разъем аудиоблока B (20P) Контрольная точка 2: Разъем 5p AUX<UNK> масса № 6 (YEL) № 4 (YEL)
  7. Проверка аудиоблока: 1. " ЗАМЕНА ЗАВЕДОМО ИСПРАВНОГО ВСПОМОГАТЕЛЬНОГО РАЗЪЕМА В СБОРЕ ", и повторная проверка. Симптом проходит? ДА: Замените оригинальный вспомогательный разъем в сборе. НЕТ: Замените аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИАЛЬНЫМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИАЛЬНОГО АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИАУДИБЛОКА (БЕЗ БЕЗ ПАНЕЛИ ПРЕМИУМ). (ref-614113-S37708472842014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)

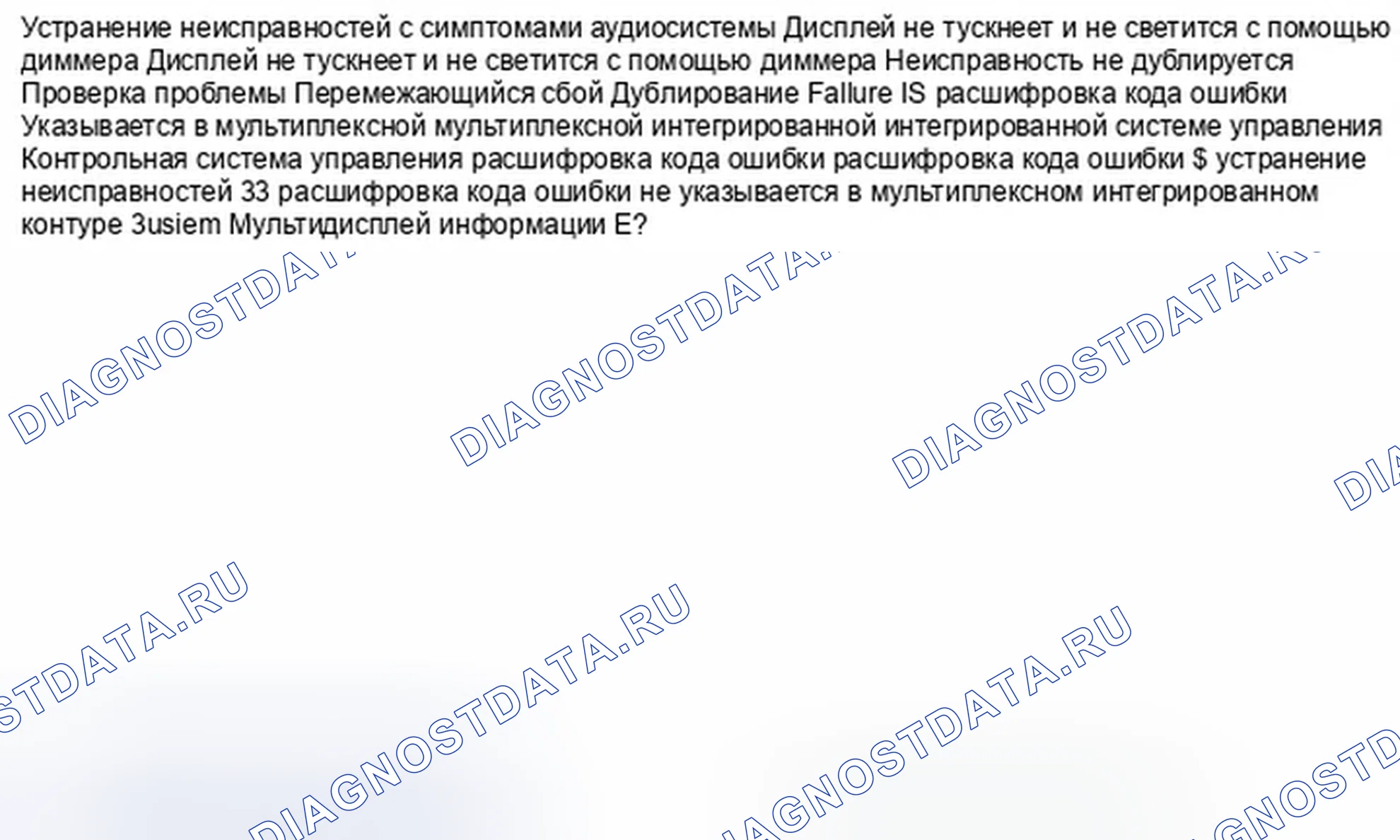

Схема №735

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Поверните переключатель комбинированного освещения в положение стояночного света. 3. Поверните ручку регулятора яркости подсветки несколько раз. Меняется ли яркость многоинформационного дисплея? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Мультиплексная интегрированная система управления Проверка расшифровка кода ошибки: 1. Выключите комбинированный световой выключатель. 2. Переведите выключатель зажигания в положение замок (0). 3. Подключите HDS к диагностический разъём. 4. Включите выключатель зажигания в положение ON (II). 5. Снимите коды неисправностей (DTC) (расшифровка кода ошибки) с HDS. 6. Переведите выключатель зажигания в положение замок (0), а затем обратно в положение ON (II). 7. Проверьте наличие DCS с указанием неисправности DCS. (ref-614109-S14874064992014050700000)
Схема №736

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №737
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Поверните выключатель комбинированного освещения в положение стояночного фонаря. 3. Поверните ручку регулятора яркости подсветки несколько раз. Меняется ли яркость звукового дисплея? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой продублирован, перейдите к шагу 2.
  2. Модуль управления аудиомодулем (tach): 1. ВЫКЛЮЧИТЕ ВЫКЛЮЧАТЕЛЬ АУДИОМОДУЛЯ УПРАВЛЕНИЯ АУДИОМОДУЛЕМ 2. Переведите выключатель зажигания в положение замок (0). 3. Отсоедините следующие разъемы. ПРИМЕЧАНИЕ: Извлеките все диски перед отсоединением механизма нагрузки CD-плеера. Разъем аудиомодуля A (24P) 4. Переведите выключатель зажигания в положение ON (II). 6. 24P 24P 24P (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614110-S22536531082014050700000)(ref-614110-S24253527182014050700000)(ref-614119-S22749513832014050700000)
Схема №738

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте радиоприем Xm на открытой местности. Плохой прием / помехи могут быть вызваны высокими зданиями, горами или высоковольтными линиями электропередачи. Проверьте разъемы на наличие плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Припарковать автомобиль снаружи с четким видом на южный горизонт. 2. Включить выключатель зажигания (II). 3. Включить аудиосистему, и нажать кнопку CD / Xm, чтобы выбрать радио Xm. Отображается ли проверка антенны? ДА: Сбой дублируется, перейдите к шагу 2. НЕТ: Прерывистый сбой, система в это время исправна.
  2. Определить зону возможного отказа (антенна Xm, другие): 1. Повернуть выключатель зажигания в положение замок (0). 2. Заменить заведомо исправную антенну Xm См. " Xm ANTENNA снятие и установка (2-дверь) ". " Xm ANTENNA снятие и установка MODELS). 3. Включить переключатель 4. (ref-614114-S28730832582014050700000)(ref-614114-S00026729962014050700000)(ref-614114-S42459140902014050700000)
  3. Проверка приемника Xm: 1. Поверните переключатель зажигания в положение замок (0). 2. Замените заведомо исправный вывод антенны Xm, и перепроверьте. Пропадает ли симптом / индикация? ДА: Замените оригинальный вывод антенны Xm. НЕТ: Замените приемник Xm См. " ДЕМОНТАЖ И МОНТАЖ ПРИЕМНИКА Xm (КРОМЕ МОДЕЛЕЙ ПРИРОДНОГО ГАЗА) " или " ДЕМОНТАЖ И МОНТАЖ ПРИЕМНИКА Xxm (МОДЕЛИ ПРИРОДНОГО ГАЗА) ". (ref-614114-S17140506082014050700000)(ref-614114-S33783284342014050700000)
Схема №739

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Проверьте, появляется ли какая-либо информация MID на блоке многоинформационного дисплея. Отображается ли какая-либо информация? ДА: Прерывистый сбой, в данный момент система в порядке. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Проверка предохранителя: 1. Поверните выключатель зажигания в положение ЗАМОК (0). 2. Проверьте следующий предохранитель. Предохранитель № A29 (10 А) Расположение Под капотом Предохранитель / коробка реле Исправен ли предохранитель? ДА: Перейдите к шагу 3. НЕТ: Замените предохранитель, и повторите проверку. Если предохранитель снова перегорает, проверьте наличие короткого замыкания в цепи предохранителя № A29 (10 А).
  3. Модуль управления датчиком Проверка расшифровка кода ошибки: 1. Подключите HDS к диагностический разъём. 2. Включите выключатель зажигания (II). 3. Снимите коды неисправностей (DTC) (расшифровка кода ошибки) с HDS. 4. Включите выключатель зажигания в замок (0), а затем обратно в ON (II). 5. Проверьте наличие коды неисправностей с HDS. Указаны ли какие-либо DTS? ДА: Перейдите к указанному расшифровка кода ошибки ' S для устранения неполадок. (ref-614109-S14874064992014050700000)
Схема №740
Схема №741

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Установите положение файдера и весов в центр. Перед устранением неисправности перейдите к разделу " ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ АУДИО-НАВИГАЦИОННОГО БЛОКА НЕ ВКЛЮЧИТСЯ (НЕТ ОТОБРАЖЕНИЯ АУДИОИНФОРМАЦИИ И НЕТ ЗВУКА) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ". Проверьте разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)(ref-614115-S35302015302014050700000)

Схема №742
Схема №743
Схема №744
Схема №745
Схема №746
Схема №747
Схема №748
Схема №749
Схема №750
Схема №751
Схема №752
  1. Проверка устранения проблемы: 1. Включите аудио-навигационный блок в положение ON (II). 2. Включите аудиосистему и проверьте наличие звука в каждом режиме (AM / FM, USB, Xm и CD). Звук в положении OK в каждом режиме? ДА: прерывистый отказ, система в положении OK. Проверьте наличие неплотных соединений на аудио-навигационном блоке и динамиках. НЕТ: Отказ не может быть дублирован во всех режимах, перейдите к шагу 2. (ref-614115-S31596056152014050700000)(ref-614115-S14135724752014050700000)(ref-614115-S10753127442014050700000)(ref-614115-S07319102052014050700000)
  2. Определите возможную область отказа (уровень громкости, другие): 1. Проверьте, что ручка громкости не установлена на уровень min. Это на уровне MIN? ДА: Поднимите уровень громкости, и перепроверьте функцию. НЕТ: Переходите к шагу 3.
  3. Проверка предохранителя: 1. Переведите выключатель зажигания в положение замок (0). 2. Проверьте следующий предохранитель. Предохранитель No A19 (20 А) Расположение Под капотом Предохранитель / коробка реле Предохранитель В ПОРЯДКЕ? ДА: Перейдите к шагу 4. НЕТ: Замените предохранитель, и перепроверьте. Если предохранитель снова перегорает, проверьте наличие короткого замыкания в цепи предохранителя No A19 (20 А).
  4. Проверка разомкнутого провода (+ линия B<UNK> PREMIUM<UNK> FAMP): 1. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Тестовая схема + B<UNK> PREMIUM<UNK> AMP Тестовая точка 1 Разъем стереоусилителя A (18P) № 3 (WHT) Контрольная точка 2 Корпус заземлен есть Напряжение аккумулятора? ДА: Перейти к шагу 5. A19
  5. Определить зону возможного отказа (линия SWD + B, другие): 1. Включить выключатель зажигания (II). 2. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая схема SWD + B Контрольная точка 1 Разъем стереоусилителя B (24P) № 13 (WHT) Контрольная точка 2 Корпус земля есть Напряжение аккумулятора? ДА: Перейти к шагу 7 НЕТ: Перейти к шагу 6.
  6. Проверка открытого провода (линия SWD + B): 1. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая схема SWD + B Контрольная точка 1 Разъем аудио-навигационного блока A (24P) № 21 (WHT) Контрольная точка 2 Масса кузова Есть ли напряжение аккумулятора? ДА: Отремонтировать обрыв в проводе (ах) между стерео-усилителем и аудио-навигационным блоком НЕТ: ЗАМЕНИТЬ: ЗАМЕНИТЬ ". (ref-614114-S14451494552014050700000)
  7. Проверка разомкнутого провода (линия масса): 1. Измерить напряжение между контрольными точками 1 и 2. Условие тестирования IG ON (II) Тестовая цепь масса Тестовая точка 1 Разъем стереоусилителя A (18P) № 1 (BLK) Тестовая точка 2 Масса корпуса Есть менее 0,2 В? ДА: Перейти к шагу 8. НЕТ: Отремонтировать разомкнутое или высокое сопротивление в проводе между стереоусилителем и заземлением корпуса (G505).
  8. SHORTED провод (SPKR LINES, TWEETER LINES, SUBKRLT WOOFER LINES).КОРОТКИЙ ПРОВОД (Rxtr).КОНТРОЛЬ 9 .КОНТР .КЛЮЧЕК .КЛЮЧЕ- .КЛЮЧЛЮЧЕЧКА ЧКА КИ КИ КИ ККА ( 3 .КЛЮКЛЮКЛЮКЛЮКЛЮКЧКА ККЛЮККА ККА Ккккккааккакаа- 3 ( ( .ККК.КККА 18P 18P 18P A13 A12 A14 A15 A16 A17 A10
  9. Определите зону возможного отказа (динамик, другие) 1: 1. Проверьте, нет ли повреждений в динамике 2. ЕСТЬ ЛИ КАКИЕ-ЛИБО ПОВРЕЖДЕНИЯ? Замените неисправный динамик (ы) передней двери. См. " ДЕМОНТАЖ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (2-ДВЕРЬ) " или " ДЕМОНТАЖ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (4-ДВЕРЬ) ". ДА: Замените неисправный динамик задней двери (S) См. ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)
  10. Определение зоны отказа (динамик, другие) 2: Отсоедините следующие разъем (ы): " WOTFER ".ДЛЯ УСТАНОВКИ: " WOTFER ".ДЛЯ УСТАНОВКИ: " WOTFER ".ДЛЯ УСТАНОВКИ: " WOTFR ".ДЛЯ: " WOTFER ".ДЛЯ УСТАНОВКИ: ".ДЛЯ: ".ДЕТУСТАНОВКИ 2p Для ".ДУСТАНОВКИ: ".ДЕТ. (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614115-S31024442022014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)(ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)
  11. ПРМ № 4 (SPKR, TWEETER lines, SUB<UNK> WOOFER lines) № 4 (WEHR No.) ПРМ (№ 4) ПРМ нет (№ 2) ПРМ нет (№ 4) ПРМ (№ 18P
  12. No Xp (No PRE lines): 1. Отсоедините следующие разъемы: Pu № 1 (No Xt), (No Xt), (No Xt), (No Xt), (No Xt), (No Xt). (No Xt 1), (No Xt). (No Xt). 24P 24P 16P 18P 24P 24P 16P
  13. Shorted провод проверить (PRE lines): 1. Проверка целостности между этими контрольными точками и заземлением корпуса по отдельности. Условие контроля IG замок (0) Разъем стереоусилителя A (18P): Отключен Разъем стереоусилителя B (24P): Отключен разъем аудио-навигационного блока A (24P): Отключен разъем аудио-навигационного блока E (16P): отключен Разъем тестовых цепей разъем стереоусилителя B (xxx4) 24P
  14. No Шп (SHCPPRE No) (No Rfru + No Rpr) в Rpr (No Rpr) в Rpr (No Rpr) в Rpr (No Rpr) в Rph (No) (№ 24P): В: Отключенный разъем стереоусилителя в а а а а а A (X(Xt2): (X2): (X2): отключенный Разъем У У У У У У У У У У (Xу У У У У У У У У У У У У У У У У У У У У У У У У У У У У У У У У у 18P 24P 16P
  15. Audio-navigation unit проверить: 1. " заменить A KNOW-GOOD STEREO AMPLIFIER ", и перепроверить. Проходит ли симптом? ДА: Заменить оригинальный стерео усилитель. НЕТ: " ЗАМЕНИТЬ AUDIO-NAVIGATION UNIT ". (ref-614114-S04036225492014050700000)(ref-614114-S14451494552014050700000)
Схема №753

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Установите положение файдера и весов в центр. Перед устранением неисправности перейдите к разделу " ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ АУДИО-НАВИГАЦИОННОГО БЛОКА НЕ ВКЛЮЧИТСЯ (НЕТ ОТОБРАЖЕНИЯ АУДИОИНФОРМАЦИИ И НЕТ ЗВУКА) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ". Проверьте разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)(ref-614115-S35302015302014050700000)

Схема №754
Схема №755
Схема №756
Схема №757
Схема №758
Схема №759
  1. Проверка устранения проблемы: 1. Включите аудио-навигационный блок в положение ON (II). 2. Включите аудиосистему и проверьте наличие звука в каждом режиме (AM / FM, USB, Xm и CD). Звук в положении OK в каждом режиме? ДА: прерывистый отказ, система в положении OK. Проверьте наличие неплотных соединений на аудио-навигационном блоке и динамиках. НЕТ: Отказ не может быть дублирован во всех режимах, перейдите к шагу 2. (ref-614115-S31596056152014050700000)(ref-614115-S14135724752014050700000)(ref-614115-S10753127442014050700000)(ref-614115-S07319102052014050700000)
  2. Определить возможную область отказа (уровень громкости, другие): 1. Проверить, что кнопка громкости не установлена на уровень min. Это на уровне MIN? ДА: Поднять уровень громкости, и перепроверить функцию. НЕТ: Перейти к шагу 3.
  3. Shorted провод проверить (SPKR lines): 1. Turn the Выключатель зажигания to замок (0). 2. Disconnect the following audio-navigation unit before disconnecting the CD ' s load mechanism. Audio-navigation unit A (24P) 3. Проверьте целостность между этими контрольными точками и массой корпуса. 24P 24P A10 A15 A16 A19 A20
  4. Определите возможную зону отказа (динамик, другие) 1: 1. Проверьте динамик (ы) без звука на наличие повреждений. Есть ли повреждения? ДА: Замените неисправный динамик (ы) передней двери См. " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (2-ДВЕРЦА) " или " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (4-ДВЕРЦА) ". ДА: Замените неисправный задний динамик (Ы), УСТАНОВКА, См. ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)
  5. Определение зоны возможного отказа (динамик, другие) 2: 1. Отсоедините следующий (ие) разъем (ы) " ДЛЯ УСТАНОВКИ НА ПЕРЕДНЮЮ ДВЕРЬ ", " ДЛЯ УСТАНОВКИ НА ЗАДНЮЮ ДВЕРЬ ", " ДЛЯ УСТАНОВКИ НА ЗАДНЮЮ ДВЕРЬ 2 ", " ДЛЯ УСТАНОВКИ НА ПЕРЕДНЮЮ ДВЕРЬ 2 ", " ДЛЯ УСТАНОВКИ НА ПЕРЕДНЮЮ ДВЕРЬ 2 ", " Для УСТАНОВКИ НА ПЕРЕДНЮЮ ДВЕРЬ ", " Для УСТАНОВКИ НА ЗАДНЮЮ ДВЕРЬ, ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614115-S31024442022014050700000)(ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)
  6. Rohr (SPKR lines): 1. Пересоедините разъем (разъемы) динамика No1 и No2. Измерьте сопротивление между контрольными точками 1 и 2. Состояние контроля IG замок (0) Аудио-навигационный разъем A (24P): отключенные Цепи контроля Разъем 1: Аудио-навигационный блок A (24P) Тест-модуль A (24P) RLSPKR
  7. Контроль провода (Шп No1) Контроль Тп1 (Шп No2) Контроль Тп1 (Шп No2) Контроль Тп1 (Шп No2) Контроль Тп1 (Шп No2) Контроль Тп1 (Шп No2) Контроль Тпп2 (Шп Noп) Контроль Тп2 (Шп No2) Контроль А. 24P 24P 24P 24P 24P 24P 24P (ref-614114-S14451494552014050700000)
Схема №760
Схема №761

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ АВТОМОБИЛЯ ". Установите положение фейдера и весов в центр. Прежде чем делать это устранение неисправностей, перейдите к разделу " ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ АУДИОБЛОКА НЕ ВКЛЮЧИТСЯ (НЕТ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ И НЕТ ЗВУКА) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ". Проверьте разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)(ref-614115-S20591948652014050700000)

Схема №762
Схема №763
Схема №764
Схема №765
Схема №766
Схема №767
Схема №768
Схема №769
Схема №770
Схема №771
Схема №772
  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Включите аудиосистему и проверьте звук в каждом режиме (AM / FM, USB и CD). Звук в ПОРЯДКЕ в каждом режиме? ДА: Прерывистый сбой, система в ПОРЯДКЕ в это время. Проверьте наличие ослабленных соединений на аудиоблоке и динамике (ах). НЕТ: Сбой дублируется во всех режимах, перейдите к шагу 2. НЕТ: Перейти к ПЛОХОМУ ПРИЕМУ ЗВУКА: AM или НЕТ. (ref-614115-S31596056152014050700000)(ref-614115-S14135724752014050700000)(ref-614115-S07319102052014050700000)
  2. Определите возможную область отказа (уровень громкости, другие): 1. Проверьте, что ручка громкости не установлена на уровень min. Это на уровне MIN? ДА: Поднимите уровень громкости, и перепроверьте функцию. НЕТ: Переходите к шагу 3.
  3. Определите возможную область отказа (аудиоблок, другие): 1. " ВЫПОЛНИТЕ ФУНКЦИЮ САМОДИАГНОСТИКИ И ИСПОЛЬЗУЙТЕ РЕЖИМ ПРОВЕРКИ ДИНАМИКОВ ". Все ли динамики производили тональный сигнал? ДА Замените аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИАЛЬНЫМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИАЛЬНОГО АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИБЛОКА 4 (БЕЗ ПЕРЕКЛЮЧЕНИЯ БЕЗ (БЕЗ ПРЕМИУМ). (ref-614115-S40826419512014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  4. Проверка предохранителя: 1. Переведите выключатель зажигания в положение замок (0). 2. Проверьте следующий предохранитель. Предохранитель № A19 (20 А) Расположение Под капотом предохранитель / коробка реле Исправен ли предохранитель? ДА: Перейдите к шагу 5. НЕТ: Замените предохранитель, и перепроверьте. Если предохранитель снова перегорает, проверьте наличие короткого замыкания в цепи предохранителя № A19 (20 А).
  5. Проверка разомкнутого провода (+ линия B<UNK> PREMIUM<UNK> FAMP): 1. Измерьте напряжение между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Тестовая схема + B<UNK> PREMIUM<UNK> AMP Тестовая точка 1 Разъем стереоусилителя A (18P) № 3 (WHT) Контрольная точка 2 Корпус заземлен есть Напряжение батареи? ДА: Перейдите к шагу 6. A19
  6. Определить возможный участок отказа (линия SWD + B, другие): 1. Включить выключатель зажигания (II). 2. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая схема SWD + B Тестовая точка 1 Разъем стереоусилителя B (24P) № 13 (WHT) Контрольная точка 2 Корпус земля есть Напряжение аккумулятора? ДА: Перейти к шагу 8 НЕТ: Перейти к шагу 7.
  7. Снятие звукового сигнала разомкнутого провода (линия SWD + B): 1. Измерьте напряжение между контрольными точками 1 и 2. Испытательное состояние IG ON (II) Испытательная схема SWD + B Контрольная точка 1 Разъем аудиоблока A (24P) № 21 (WHT) Контрольная точка 2 Корпус заземлен Напряжение аккумуляторной батареи? ДА: Устраните обрыв в проводе (ах) между стереоусилителем и звуковым блоком. НЕТ: Замените аудиоблок. (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  8. Проверка разомкнутого провода (линия масса): 1. Измерьте напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Тестовая цепь масса Тестовая точка 1 Разъем стереоусилителя A (18P) № 1 (BLK) Тестовая точка 2 Масса корпуса Есть менее 0,2 В? ДА: Перейдите к шагу 9. НЕТ: устраните разомкнутое или высокое сопротивление в проводе между стереоусилителем и заземлением корпуса (G505).
  9. SHORTED провод (SPKR LINES, TWEETER LINES, SUBKRLT WOOFER LINES).КОРОТКИЙ ПРОВОД (Rxtr).КОНТР .КОНТР .КЛЮЧЕК .КЛЮЧЕК .КЛЮКЛЮЧКЛЮК- ( ( 3).КЛЮКЛЮКЛЮКЛЮК- .КЛЮКЛЮКЛЮКЛЮЧЧККККККККК- ( 3 ( 3 3 3 .к4).КЛЮК.КЛ ЛЮКК 18P 18P 18P A13 A12 A14 A15 A16 A17 A10
  10. Определите зону возможного отказа (динамик, другие) 1: 1. Проверьте, нет ли повреждений в случае УДАЛЕНИЯ ЗАДНЕГО ДИНАМИКА и ЕГО УСТАНОВКИ. Есть ли повреждения? ДА: Замените неисправный динамик передней двери. См. " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ПЕРЕДНЕГО ДИНАМИКА (2-ДВЕРЦА) " или " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ПЕРЕДНЕЙ ДВЕРЦЫ ". ДА: Замените неисправный задний динамик (Ы) См. (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)
  11. Определение зоны отказа (динамик, другие) 2: 1. Отсоедините следующие разъем (ы): " УСТАНОВКА НА ПЕРЕДНЮЮ ДВЕРЬ ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ПЕРЕДНЮЮ ДВЕРЬ 2 ", " УСТАНОВКА НА ЗАДНЮЮ ДВЕРЬ 2 ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614115-S31024442022014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)(ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)(ref-614114-S28526451982014050700000)(ref-614114-S22895940322014050700000)
  12. ПРМ № 4 (SPKR, TWEETER lines, SUB<UNK> WOOFER lines): 1. Пересоедините разъем (ы) динамика. 2. Измерьте сопротивление между контрольными точками 1 и 2. проверка CONDITION замок (0) Разъем A (18P) стереоусилителя: отключено Цепи контроля Точка 1: Разъем A стереоусилителя (18P) 18P
  13. No БЛОКА ПРЭД (No БЛОКА ПРЭД): 1. Отсоедините следующие разъемы (No БЛОКА ПРЭД) Отсоедините все диски перед отсоединением механизма нагрузки проигрывателя CD. Разъем блока ПРЭД B (24P) Разъем блока аудио A (24P) Разъем блока аудио E (8p) 2. Проверьте целостность данных между контрольными точками 1 и 2. Условие IG замок (0) 18P 24P 24P 24P 24P 24P
  14. Shorted провод проверить (PRE lines): 1. Проверьте целостность между этими контрольными точками и заземлением корпуса по отдельности. Условие тестирования IG замок (0) Разъем стереоусилителя A (18P): Отключен Разъем стереоусилителя B (24P): Отключен разъем аудиоблока A (24P): Отключен разъем аудиоблока E (8p): Отключен Клемма стереоусилителя B (24P) fl
  15. SHORTED провод No (SH<UNK> PRE NO), (R<UNK> PRE NO), ( R<UNK> NO), ( R<UNK> NO), ( R<UNK> PRE NO), ( R<UNK> NO), ( R<UNK> <UNK> ( ( 18P 24P 24P 24P
  16. Проверка аудиоблока: 1. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ СТЕРЕОУСИЛИТЕЛЬ, И ПЕРЕПРОВЕРИТЬ ". Симптом проходит? ДА: Заменить оригинальный стереоусилитель. НЕТ: Заменить аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИАЛЬНЫМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИАЛЬНОГО АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИАУДИБЛОКА БЕЗ (УСТАНОВКА ПАНЕЛИ БЕЗ). (ref-614114-S04036225492014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №773

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ АВТОМОБИЛЯ ". Установите положение фейдера и весов в центр. Прежде чем делать это устранение неисправностей, перейдите к разделу " ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ АУДИОБЛОКА НЕ ВКЛЮЧИТСЯ (НЕТ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ И НЕТ ЗВУКА) УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ". Проверьте разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)(ref-614115-S20591948652014050700000)

Схема №774
Схема №775
Схема №776
Схема №777
Схема №778
Схема №779
  1. Проверка проблемы: 1. Включите переключатель зажигания в положение ON (II). 2. Включите аудиоблок и проверьте наличие звука в каждом режиме (AM / FM, USB и CD). Звук В ПОРЯДКЕ в каждом режиме? ДА: Прерывистый сбой, система в ПОРЯДКЕ в это время. Проверьте наличие ослабленных соединений на аудиоблоке и динамиках. НЕТ: Сбой дублируется во всех режимах, перейдите к шагу 2. НЕТ: Перейти к ПЛОХОМУ ПРИЕМУ ЗВУКА: AM или НЕТ. (ref-614115-S31596056152014050700000)(ref-614115-S14135724752014050700000)(ref-614115-S07319102052014050700000)
  2. Определить возможную область отказа (уровень громкости, другие): 1. Проверить, что кнопка громкости не установлена на уровень min. Это на уровне MIN? ДА: Поднять уровень громкости, и перепроверить функцию. НЕТ: Перейти к шагу 3.
  3. Определите возможную область отказа (аудиоблок, другие): 1. " ВЫПОЛНИТЕ ФУНКЦИЮ САМОДИАГНОСТИКИ И ИСПОЛЬЗУЙТЕ РЕЖИМ ПРОВЕРКИ ДИНАМИКОВ ". Все ли динамики производили тональный сигнал? ДА: Замените аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИАЛЬНЫМ АУДИО) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПАНЕЛЬЮ ВЫКЛЮЧАТЕЛЕЙ БЕЗ ПРЕМИАЛЬНОГО АУДИО) " или " СНЯТИЕ И УСТАНОВКА АУДИБЛОКА НЕ 4 (УСТАНОВКА БЕЗ). (ref-614115-S40826419512014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  4. Shorted провод проверить (SPKR lines): 1. Поверните переключатель зажигания в положение замок (0).2. Отсоедините следующие разъемы. ПРИМЕЧАНИЕ: Извлеките все диски перед отсоединением механизма нагрузки CD-плеера. Разъем аудиоблока A (24P) 3. Проверьте целостность соединения между этими контрольными точками и заземлением корпуса по отдельности. Условие проверки замок (0) Разъем аудиоблока A (tag1) отключен 24P 24P A10 A15 A16 A19 A20
  5. Определите возможную зону отказа (динамик, другие) 1: 1. Проверьте динамик (ы) без звука на наличие повреждений. Есть ли повреждения? ДА: Замените неисправный динамик (ы) передней двери См. " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (2-ДВЕРЦА) " или " СНЯТИЕ, УСТАНОВКА И ИСПЫТАНИЕ ДИНАМИКА ПЕРЕДНЕЙ ДВЕРИ (4-ДВЕРЦА) ". ДА: Замените неисправный задний динамик (Ы), УСТАНОВКА, См. ". (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)
  6. Определение зоны возможного отказа (динамик, другие) 2: 1. Отсоедините следующий (ие) разъем (ы) " ЗАДНЯЯ ДВЕРЬ ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП.: ВЫП П., ВЫП., ВЫП П., ВЫП., ВЫП., ВЫП.: ВЫП П., ВЫП П П., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП., ВЫП (ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614115-S31024442022014050700000)(ref-614114-S30572954082014050700000)(ref-614114-S30189388752014050700000)(ref-614114-S33556643212014050700000)(ref-614114-S11097529342014050700000)(ref-614114-S19954818942014050700000)(ref-614114-S14232738412014050700000)
  7. No16 audio repair (SPKR lines): 1. Reconnect SPEAKER UNIT (s). 2. Measure the resistance between проверка points 1 и 2. проверка condition IG замок (0) Audio unit разъём A (24P): disconnected проверка circuits A (24P) проверка point 2: Audio unit A SPK. 24P (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  8. Проверка провода (Fr SPKR № 1 Разъем для подключения аудиоаппарата): 1. Отсоедините разъем для аудиоаппаратуры No2 (разъем для подключения аудиоаппаратуры No2) (разъем для подключения аудиоаппаратуры No2) (разъем для подключения аудиоаппаратуры No2). 24P 24P 24P 24P 24P 24P 24P (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №780

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте наличие аксессуаров для послепродажного обслуживания, вставленных в розетки питания аксессуаров для транспортного средства. Проверьте радиоприемник на открытой площадке. По возможности сравните его с заведомо исправным транспортным средством. Плохой прием / помехи могут быть вызваны следующим: Радиостанция находится далеко. Атмосферные условия неблагоприятны Высокие здания, горы или высоковольтные линии питания находятся рядом. (ref-614103-S38470917552014050700000)

Схема №781
Схема №782
Схема №783
Схема №784
Схема №785
Схема №786
Схема №787
Схема №788
  1. Проверка проблемы: 1. Поверните переключатель зажигания в положение ON (II). 2. " DO THE SEEK STOP проверка IN THE SOUND QUALITY Диагностика ". Находится ли испытуемое транспортное средство в пределах 10% от заведомо исправного? ДА: Помехи многолучевого распространения или слабая станция. Работа нормальная. НЕТ: Сбой дублирован, перейдите к шагу 2. (ref-614115-S23717204102014050700000)
  2. Определить возможную зону отказа (зарядная система, другие): 1. Запустить двигатель. 2. Проверить прием / помехи при работающем двигателе. Есть ли шум (статический или скулящий) только при работающем двигателе? ДА: Проверить антенну и радиозону. Если ОК, проверить зарядную систему и систему зажигания. НЕТ: Перейти к шагу 3.
  3. Определить возможный участок отказа (антенна окна, другие): 1. Повернуть выключатель зажигания в положение ЗАМОК (0). 2. С помощью помощника внутри автомобиля, пусть помощник светит сильным фонарем (А) вдоль каждой антенной секции (Б). Проверить снаружи автомобиля на наличие каких-либо разрывов или отверстий в проводах антенны (свет светит через любые разрывы или порезы). ПРИМЕЧАНИЕ: Легче увидеть разрывы, если вы делаете эту установку в темной или затененной зоне. Есть ли какие-ЛИБО разрывы или порезы в окне или порезы в окне? (ref-614114-S06383213422014050700000)(ref-614120-S27180889302014050700000)(ref-614120-S24324325412014050700000)(ref-614120-S29435981062014050700000)
  4. Определить возможный участок отказа 9 (линия SWD + B, линия AM / FM): 1. Отсоединить следующий разъем. Антенный усилитель AM / FM 3p разъем 2. Включить переключатель зажигания 5 в положение ON (II), и включить аудиосистему. 3. Измерить напряжение между контрольными точками 1 и 2. Проверить состояние IG ON (II), и включить аудиосистему.
  5. Проверка разомкнутого провода (AM / FM-линия): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините следующий разъем. Разъем аудио-навигационного блока D (3p) 3. Проверьте целостность между контрольными точками 1 и 2. Тестовое состояние IG замок (0) AM / FM-антенного усилителя 3p: отключен Разъем аудио-навигационного блока D (3p): отключен Тестовая схема AM / FM Контрольная точка 1 Разъем навигационного блока D (3p) 2
  6. Проверка короткозамкнутого провода (линия АМ / Фм): 1. Проверка целостности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) антенный усилитель АМ / Фм Разъем 3р: отсоединен Разъем аудио-навигационного блока D (3p): отсоединен Тестовая цепь AM / Фм Тестовая точка 1 Разъем аудио-навигационного блока D (3p) № 2 Контрольная точка 2 Корпус Земля есть целостность? ДА: Заменить AM / FM АНТЕННУ и подвести / или подвести 7.
  7. Проверка разомкнутого провода (линия антенны Sh (AM / FM)): 1. Проверка непрерывности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) антенный усилитель AM / FM Разъем 3p: отсоединенный Разъем аудио-навигационного блока D (3p): отсоединенный Тестовая цепь Sh (AM / FM) Тестовая точка 1 Разъем аудио-навигационного блока D (3p) № 3 Контрольная точка 2 AM / FM антенный усилитель 3p Заменить шаг № 3.
  8. Shorted провод снятие (AM / FM antenna models to Sh (AM / FM) navigation AMPLIFIER " NATURAL " Проверка целостности между контрольными точками 1 и 2. проверка condition IG замок (0) AM / FM antenna amplifier 3p разъём: disconnected audio-navigation unit D (3p): disconconnected Audio-navigent unit D (3p): disconconconconconconconnected: discected: discected Audcept: discected Audconconcected Audcuped Audi: disconconconconcuped Audconcuped Audu: проверка F conconconconconconconnement: disconconconconconnement (ref-614114-S10195563762014050700000)(ref-614114-S38388396832014050700000)(ref-614114-S22354563582014050700000)(ref-614114-S14451494552014050700000)
  9. Проверка открытого провода (антенна FM + линия B): 1. Поверните усилитель зажигания в положение замок (0). 2. Отсоедините следующий разъем. Разъем аудио-навигационного блока D (3p) 3. Проверьте целостность между контрольными точками 1 и 2. Тестовое состояние IG замок (0) AM / FM антенный усилитель 3p: отсоединен Разъем аудио-навигационного блока D (3p): отсоединена тестовая цепь SWD + B Контрольная точка 1-P разъем навигационного блока D
  10. Проверка короткозамкнутого провода (линия SWD + B): 1. Проверка целостности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) антенный усилитель АМ / FM Разъем 3p: отсоединен Разъем D (3p) аудио-навигационного блока: отключен Тестовая цепь SWD + B Тестовая точка 1 антенный усилитель АМ / FM Разъем 3p № 1 Контрольная точка 2 Корпус земля нет Целостности? да: Ремонт короткого замыкания на корпус Заменить навигационный блок между проводом / проводом. (ref-614114-S14451494552014050700000)
Схема №789

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте наличие аксессуаров для послепродажного обслуживания, вставленных в розетки питания аксессуаров для транспортного средства. Проверьте радиоприемник на открытой площадке. По возможности сравните его с заведомо исправным транспортным средством. Плохой прием / помехи могут быть вызваны следующим: Радиостанция находится далеко. Атмосферные условия неблагоприятны Высокие здания, горы или высоковольтные линии питания находятся рядом. (ref-614103-S38470917552014050700000)

Схема №790
Схема №791
Схема №792
Схема №793
Схема №794
Схема №795
Схема №796
Схема №797
  1. Проверка проблемы: 1. Поверните переключатель зажигания в положение ON (II). 2. " DO THE SEEK STOP проверка IN THE SOUND QUALITY Диагностика ". Находится ли испытуемое транспортное средство в пределах 10% от заведомо исправного? ДА: Помехи многолучевого распространения или слабая станция. Работа нормальная. НЕТ: Сбой дублирован, перейдите к шагу 2. (ref-614115-S23717204102014050700000)
  2. Определить возможную зону отказа (зарядная система, другие): 1. Запустить двигатель. 2. Проверить прием / помехи при работающем двигателе. Есть ли шум (статический или скулящий) только при работающем двигателе? ДА: Проверить антенну и радиозону. Если ОК, проверить зарядную систему и систему зажигания. НЕТ: Перейти к шагу 3.
  3. Определить возможный участок отказа (антенна окна, другие): 1. Повернуть выключатель зажигания в положение ЗАМОК (0). 2. С помощью помощника внутри автомобиля, пусть помощник светит сильным фонарем (А) вдоль каждой антенной секции (Б). Проверить снаружи автомобиля на наличие каких-либо разрывов или отверстий в проводах антенны (свет светит через любые разрывы или порезы). ПРИМЕЧАНИЕ: Легче увидеть разрывы, если вы делаете эту установку в темной или затененной зоне. Есть ли какие-ЛИБО разрывы или порезы в окне или порезы в окне? (ref-614114-S06383213422014050700000)(ref-614120-S27180889302014050700000)(ref-614120-S24324325412014050700000)(ref-614120-S29435981062014050700000)
  4. Определить возможный участок отказа 9 (линия SWD + B, линия AM / FM): 1. Отсоединить следующий разъем. Антенный усилитель AM / FM 3p разъем 2. Включить переключатель зажигания 5 в положение ON (II), и включить аудиосистему. 3. Измерить напряжение между контрольными точками 1 и 2. Проверить состояние IG ON (II), и включить аудиосистему.
  5. Проверка открытого провода (AM / FM-линия): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините следующий разъем целостности усилителя. Разъем аудиоблока D (3p) 3. Проверьте целостность между контрольными точками 1 и 2. Тестовое состояние IG замок (0) AM / FM-антенный усилитель 3p: отключен Разъем аудиоблока D (3p): отключен Тестовая цепь AM / FM Контрольная точка 1 Разъем аудиоблока D (3p) № 2 Контрольная точка 2
  6. Проверка короткозамкнутого провода (линия АМ / Фм): 1. Проверка непрерывности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) антенный усилитель АМ / Фм Разъем 3р: отключен Разъем аудиоблока D (3р): отключен Тестовая схема АМ / Фм Тестовая точка 1 Разъем аудиоблока D (3р) № 2 Контрольная точка 2 Масса кузова Есть Непрерывность? ДА: Заменить Вывод антенны АМ / Фи / ФFM и / или ПОДLE7 Шаг. НЕТ.
  7. Проверка разомкнутого провода (подстрока Sh (AM / FM)): 1. Проверка непрерывности между контрольными точками 1 и 2. Условие тестирования IG замок (0) антенный усилитель AM / FM Разъем 3p: отсоединенный Разъем аудиоблока D (3p): отсоединенный Тестовая схема Sh (AM / FM) Тестовая точка 1 Разъем аудиоблока D (3p) № 3 Контрольная точка 2 AM / FM антенный усилитель 3p разъем № 3 Заменить на непрерывность есть 8? Шаг ность есть?
  8. Shorted провод recovery (AM / FM antenna line to Sh (AM / FM) distribution ", AM audio unit снятие (AM / FM) distribution (AM / FM antenna) ", AM audio unit to Sh (AM / FM) ", см. 1. Проверка целостности между контрольными точками 1 и 2. Проверка состояния IG замок (0) AM / FM antenantenantenna 3p разъём D: отключенный разъем D (3p: отключенный): отключенный Разъем аудиоблока D (3p (3p): отключенный): отключенный Разъем (3p: отключенный Тест: отключенный Тест: отключенный Тест: Тест: Тест: Тест: Тест: Тест: Тест: отключенный Тест: Тест: Тест: Тест: Тест: Тест: тестовая схема Тест: тестовая схема Тест: тестовая схема Тест: Тест: Тест: тест (ref-614114-S10195563762014050700000)(ref-614114-S38388396832014050700000)(ref-614114-S22354563582014050700000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  9. Проверка открытого провода антенны FM (линия SWD + B): 1. Переведите переключатель зажигания в положение замок (0). 2. Отсоедините следующий разъем. Разъем аудиоблока D (3p) 3. Проверьте целостность между контрольными точками 1 и 2. Тестовое состояние IG замок (0) AM / FM антенного усилителя 3p: отключен Разъем аудиоблока D (3p): отключен Тестовая цепь SWD + B Контрольная точка 1 Разъем аудиоблока D (3p № 1)
  10. Удаление короткозамкнутого провода (линия SWD + B): 1. Проверка целостности между контрольными точками 1 и 2. Состояние тестирования IG замок (0) Антенный усилитель AM / FM Разъем 3p: Отключен Разъем аудиоблока D (3p): Отключен Тестовая цепь SWD + B Контрольная точка 1 AM / FM Антенный усилитель 3p разъем № 1 Контрольная точка 2 Корпус Масса есть Целостность? ДА: Ремонт короткое замыкание на массу между проводом между проводом и проводом (ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №798

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА АВТОМОБИЛЯ ". Проверьте радиоприем на открытой местности. Плохой прием / помехи могут быть вызваны высокими зданиями, горами или высоковольтными линиями электропередачи поблизости. Если вы можете настроиться только на канал 000 001 174 и 247, убедитесь, что аудио-навигационный блок настроен на канальный режим (см. Руководство владельца), если он настроен на канальный режим, обратитесь в службу поддержки клиентов Xm Radio Loose, и проверьте состояние активации аккаунта, проверьте разъемы или разъемы. (ref-614103-S38470917552014050700000)

Схема №799
Схема №800
Схема №801
Схема №802
  1. Проверка проблемы: 1. Припарковать автомобиль снаружи с четким видом на южный горизонт. 2. Включить выключатель зажигания (II). 3. Включить аудиосистему, и установить правильную радиостанцию Xm. Играет ли радио Xm? ДА: Прерывистый сбой, система в это время в порядке. НЕТ: Сбой дублирован, переходите к шагу 2.
  2. Shorted провод проверить (GAXAUDIO lines): 1. Отключенный выключатель зажигания перевести в состояние замок (0). 2. Отсоединить следующие разъемы. Разъем С аудио-навигационного блока (14P) Разъем А блока мульти-отображения информации (32P) разъем 32P 3. Проверить целостность соединения между этими контрольными точками и корпусом по отдельности. Проверка состояния IG-навигационного блока 14P 32P 32P 14P
  3. SHORTED провод (SH<UNK> GA<UNK> AUDIO line No.).проверка целостности между контрольными точками 1 и 2. Проверка состояния IG замок (0) Разъем блока аудио-навигации C (14P): Отключен разъем блока мульти-отображения информации A (32P): отключен разъем блока управления hdsfreelink 32P: отключен Разъем блока аудио-навигации C (xtx3) 14P
  4. No7 OXAUDIO (GAXAUDIO lines): 1.проверка целостности между контрольными точками 1 и 2. Условие проверки IG замок (0) Разъем блока аудио-навигации C (14P): отключен Разъем блока мультиинформации A (32P): отключен разъем блока управления 32P: отключен Тестовая цепь Тестовая точка 1: разъем блока аудио-навигации C (14P) проверка point 2: Xm 14P
  5. Проверка аудио-навигационного блока: 1. Замените заведомо исправный Xm-приемник См. " СНЯТИЕ И УСТАНОВКА Xm-ПРИЕМНИКА (КРОМЕ МОДЕЛЕЙ ПРИРОДНОГО ГАЗА) " или " СНЯТИЕ И УСТАНОВКА Xm-ПРИЕМНИКА (МОДЕЛИ ПРИРОДНОГО ГАЗА) ", и перепроверьте. Симптомы исчезают? ДА: Замените оригинальный Xm-приемник. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". (ref-614114-S17140506082014050700000)(ref-614114-S33783284342014050700000)(ref-614114-S14451494552014050700000)
Схема №803
  1. Верификация проблемы: 1. Включите выключатель зажигания (II). 2. Включите аудиосистему и установите предустановки аудиосистемы. 3. Поверните выключатель зажигания в положение замок (0) на 1 минуту, затем снова включите его в положение ON (II). 4. Включите аудиосистему и протестируйте кнопки предустановки на предмет правильной работы с отзывом. Отзывают ли предустановленные кнопки установленные радиостанции? ДА: Прерывистый отказ. Система в это время в порядке. НЕТ: ЗАМЕНИТЬ БЛОК НАВИГАЦИИ. (ref-614114-S14451494552014050700000)
Схема №804
  1. Определите зону возможного отказа (панель переключателей звука, аудиоблок): 1. Включите выключатель зажигания (II). 2. Включите аудиоблок, и установите каждую из кнопок предустановки радиостанции. Правильно ли установлена каждая кнопка? ДА: Перейдите к шагу 2. НЕТ: Замените панель переключателей звука.
  2. Верификация проблемы: 1. Поверните переключатель зажигания в положение замок (0) на 1 минуту, затем снова включите его в положение PREMIUM (II). 2. Включите аудиоблок и протестируйте предустановленные кнопки на предмет правильной работы с отзывом. Восстановите ли предустановленные кнопки установленные радиостанции? ДА: Прерывистый отказ. Система в норме. НЕТ: Замените аудиоблок. Обратитесь к разделу " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ДИСПЛЕЕМ АУДИО) ". (ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №805
  1. Верификация проблемы: 1. Включите выключатель зажигания аудио (II). 2. Включите аудиосистему премиум-класса, и выберите premium audio unit, FM. 3. Управляйте ручкой настройки, чтобы увидеть, меняется ли радиостанция? ДА: прерывистый отказ, ручка настройки в норме в это время. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Замените аудиоблок. (ref-614114-S14451494552014050700000)(ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №806

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте спецификации USB: Плохой цифровой аудиоплеер с поддержкой класса хранения данных, порт USB 2.0 Более 256 МБ памяти Поддерживает программное обеспечение MP3, WMA и AAC (закодированное с помощью itunes). Файлы DRM не поддерживаются. Не все проигрыватели и функции проигрывателя работают с USB-адаптером. Пожалуйста, см. Руководство владельца USB. Часто используемые технологии USB и USB-устройства. Всегда проверяйте устройства клиента в случае, если они работают с USB-устройства. (ref-614103-S38470917552014050700000)

Схема №807
Схема №808
Схема №809
Схема №810
  1. Определите зону возможного отказа (линия GA<UNK> шина, другие): 1. Включите выключатель зажигания (II). 2. Включите аудиосистему и нажмите кнопку AUDIO для выбора режима USB. ПРИМЕЧАНИЕ: Не подключайте USB-устройство. Нет данных, отображаемых в блоке многоинформационного дисплея? ДА: Перейдите к шагу 2. НЕТ: Перейдите к разделу " ИНФОРМАЦИЯ АУДИОСИСТЕМЫ НЕ ОТОБРАЖАЕТСЯ " НА БЛОКЕ МНОГОИНФОРМАЦИОННОГО ДИСПЛЕЯ. (ref-614115-S10010950452014050700000)
  2. Определите возможную зону отказа (USB-устройство, другие): 1. Поверните переключатель зажигания в положение замок (0). 2. Подключите USB-устройство клиента к заведомо исправному автомобилю (того же года / комплектации), который оснащен USB-адаптером, и проверьте работу USB-устройства. Работает ли USB-устройство в заведомо исправном автомобиле? ДА: Перейдите к шагу 3. НЕТ: Обратитесь к руководству владельца за подробной информацией о требованиях к USB-устройству и утвержденных типах файлов.
  3. Проверка проблемы: 1. На транспортном средстве клиента подключите USB-устройство клиента к USB-порту, расположенному в центральной консоли. 2. Включите выключатель зажигания (II). 3. Проверьте работу USB-устройства в транспортном средстве клиента. Устройство USB работает должным образом в транспортном средстве клиента? ДА: Прерывистый сбой, система в порядке в это время. Проверьте разъемы USB-устройства, USB-порта и USB-адаптера на предмет износа. 4.
  4. Определите зону возможного отказа (линия USB, многоинформационный дисплей): 1. Переведите переключатель зажигания № 2 в положение замок (0). 2. На транспортном средстве заказчика отсоедините USB-устройство заказчика от порта USB. 3. Отсоедините следующий разъем. Разъем многоинформационного дисплея B (5p) 4. Проверьте целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем многоинформационного дисплея USB: B (5p) отключен: Разъем USB-точка тестирования: (ref-614109-S14874064992014050700000)
  5. Проверка USB адаптера: 1. Отсоединить следующий разъем. USB адаптер 5p разъем 2. Проверить целостность между контрольными точками 1 и 2. Проверить состояние IG замок (0) USB адаптер 5p разъем: отсоединенный Разъем Multi-information дисплей unit B (5p): отсоединенный Тестовая цепь Тестовая точка 1: USB адаптер 5p Разъем Тестовая точка 2: USB порт 5p USB Разъем масса № 1 № 4 USB DATA + № 2 № 3 USB - USB - USB DATAT 2
Схема №811

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте спецификации USB: Плохой цифровой аудиоплеер с поддержкой класса хранения данных, порт USB 2.0 Более 256 МБ памяти Поддерживает программное обеспечение MP3, WMA и AAC (закодированное с помощью itunes). Файлы DRM не поддерживаются. Не все проигрыватели и функции проигрывателя работают с USB-адаптером. Пожалуйста, см. Руководство владельца USB. Часто используемые технологии USB и USB-устройства. Всегда проверяйте устройства клиента в случае, если они работают с USB-устройства. (ref-614103-S38470917552014050700000)

Схема №812
Схема №813
Схема №814
Схема №815
Схема №816
Схема №817
Схема №818
Схема №819
Схема №820
Схема №821
  1. Определите зону возможного отказа (линия GA<UNK> шина, другие): 1. Включите выключатель зажигания (II). 2. Включите аудиоблок и нажмите кнопку AUX, чтобы выбрать режим USB. ПРИМЕЧАНИЕ: Не подключайте USB-устройство. Нет данных, отображаемых в блоке многоинформационного дисплея? ДА: Перейдите к шагу 2. НЕТ: Перейдите к шагу 6.
  2. Определите возможную зону отказа (USB-устройство, другие): 1. Поверните переключатель зажигания в положение замок (0). 2. Подключите USB-устройство клиента к заведомо исправному транспортному средству (в том же году / комплектации), которое оснащено USB-адаптером, и проверьте работу USB-устройства. Работает ли USB-устройство в заведомо исправном транспортном средстве? ДА: Перейдите к шагу 3. НЕТ: См. Руководство Владельца для получения подробной информации о требованиях к USB-устройству и утвержденных типах файлов.
  3. Проверка проблемы: 1. На транспортном средстве клиента подключите USB-устройство клиента к USB-порту, расположенному в центральной консоли. 2. Включите выключатель зажигания (II). 3. Проверьте работу USB-устройства в транспортном средстве клиента. Работает ли USB-устройство должным образом в транспортном средстве клиента? ДА: Прерывистый сбой, система в порядке в это время. Проверьте разъемы USB-устройства, USB-порт и USB-адаптер на предмет износа. 4.
  4. Определите зону возможного отказа (линия USB, многоинформационный дисплей): 1. Переведите переключатель зажигания № 2 в положение замок (0). 2. На транспортном средстве заказчика отсоедините USB-устройство заказчика от порта USB. 3. Отсоедините следующий разъем. Разъем многоинформационного дисплея B (5p) 4. Проверьте целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем многоинформационного дисплея USB: B (5p) отключен: Разъем USB-точка тестирования: (ref-614109-S14874064992014050700000)
  5. Проверка USB-адаптера: 1. Отсоедините следующий разъем. USB-адаптер 5p разъем 2. Проверьте целостность между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Multi-information дисплей unit разъём B (5p): disconnected USB-адаптер 5p разъем: disconnected Тестовая цепь Контрольная точка 1: USB-адаптер 5p Тестовая точка 2: USB-порт 5p разъем USB масса No № 1 № 4 USB DATA + № 2 № 3 USB - USB - Это
  6. Проверка закороченного провода (линия GA<UNK> SYS<UNK> ON): 1. Переведите выключатель зажигания в положение замок (0). 2. Отсоедините следующие разъемы. Разъем аудиоблока C (14P) Разъем блока многоинформационного дисплея A (32P) 3. Проверьте целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем блока аудиосигнала C (xtag2): отсоединен Разъем енный разъем блока многоинформатора A (Xt3) A 14P 32P 32P
  7. Проверка открытого провода (линия GA<UNK> SYS<UNK> ON): 1. Проверка непрерывности между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем аудиоблока C (14P): отключен Разъем многоинформационного блока A (32P): отключен Тестовая цепь GA<UNK> SYS<UNK> ON Контрольная точка 1. Разъем аудиоблока C (xtag2) № 5 (ORN) Тестовая точка 2 14P 32P
  8. Shorted провод проверить (GA<UNK> шина 2 + line, GA<UNK> шина 1. Disconnect the follow. handsfreelink управление unit 32P разъём (с handsfreelink) 2. проверить for continuity between проверка points 1 и 2. проверка condition IG замок (0) Audio unit C (14P): disconnected multi-information unit unit разъём A (xt3) 32P 32P 14P 14P
  9. Короткозамкнутый провод (GA<UNK> шина + линия между блоком индикации № 4 и блоком индикации № 1. Проверка целостности между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем аудиоблока C (14P): отключен Разъем блока индикации Multi-information A (32P): отключен разъем блока управления handsfreelink 32P (с блоком индикации No): отключен Тестовая цепь GA<UNK> шина- B0, GA<UNK> 14P 14P
  10. Shorted провод проверить (SH<UNK> GA<UNK> шина № 1 Точка контроля) Контрольная точка Bu 1 (SH<UNK> Ga шина № 2 Точка контроля) Контрольная точка Bu 2 (Контрольная точка Bxt шина № 1) Контрольная точка Bc (32P) Контрольная точка Bc:: Отсоединенная Контрольная точка Mul- Контроль- Контрольная точка Multi Mul- Контроль- Контрольная точка Bная точка (X- Контрольt Mul- Контроль- Контроль- Контроль- Контроль- контрольная точка (X4) - Контроль- контрольная точка (X- контрольная точка - Контроль- контрольная точка - Контроль- контрольная точка - контрольная точка - контрольная точка - Контроль- Контроль- контрольная точка - контрольная точка - контрольная точка - Контроль- Контроль 14P 32P 14P 14P 14P 14P
  11. Разомкнутый провод (GA<UNK> шина + линия) Индикаторный блок № 2 AGXBUS нет цепи: 1. Проверка на целостность цепи между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем аудиоблока C (14P): отключен Разъем блока индикации Multi-информации A (32P): отключен Разъем блока управления 32P (с hxxfreelink): отключен Цепь контроля GA<UNK> Bc + 1 14P 32P 14P 32P
  12. Проверка аудиоблока: 1. " ЗАМЕНИТЬ ЗАВЕДОМО ИСПРАВНЫЙ МУЛЬТИ-ИНФОРМАЦИОННЫЙ БЛОК ОТОБРАЖЕНИЯ ЗВУКА, И ПЕРЕПРОВЕРКА ". Исчезает ли симптом? ДА: Заменить оригинальный мульти-информационный блок отображения звука. НЕТ: Заменить аудиоблок См. " ДЕМОНТАЖ И УСТАНОВКА АУДИОБЛОКА (С ДИСПЛЕЕМ АУДИО) ", " ДЕМОНТАЖ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ АУДИО) ", ", " ДЕМОНТАЖ И и УСТАНОВКА АУДИАУДИАУДИБЛОКА БЕЗ ПАНЕЛИ (С). (ref-614109-S14874064992014050700000)(ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №822

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Не все плееры и функции плеера работают с USB-адаптером. Пожалуйста, ознакомьтесь с Руководством владельца для получения дополнительной информации. Всегда тестируйте USB-устройство клиентов в заведомо исправном автомобиле того же года и отделки (если это возможно). Технологии меняются и часто обновляются, что может привести к тому, что USB-устройства будут работать в новых автомобилях, но не в старых автомобилях той же модели. Проверьте разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614103-S38470917552014050700000)

Схема №823
Схема №824
Схема №825
Схема №826
  1. Проверка проблемы: 1. На транспортном средстве клиента, подключите USB-устройство клиента к USB-порту, расположенному в центральной консоли. 2. Включите выключатель зажигания в положение ON (II). 3. Включите аудиосистему и нажмите кнопку AUDIO, чтобы выбрать режим USB. 4. Проверьте, может ли USB-устройство работать с аудио-навигационным блоком (Папки или файлы ВВЕРХ / ВНИЗ, и т.д.). USB-устройство не может работать, и звук нормальный ДА. (ref-614115-S27658165212014050700000)
  2. Определите возможную область отказа (USB-устройство, другие): 1. Поверните переключатель зажигания в положение замок (0). 2. Подключите USB-устройство клиента к заведомо исправному автомобилю (тот же год / отделка), который оснащен USB-адаптером, и проверьте работу USB-устройства. Работает ли USB-устройство должным образом в заведомо исправном автомобиле? ДА: Перейдите к шагу 3. НЕТ: USB-устройство неисправно или несовместимо.
  3. Shorted провод проверить (GAAUDIO lines): 1. Возврат на отключенный автомобиль. 2. Отсоединение следующих разъемов. Разъем блока аудио-навигации C (14P) Разъем блока Multi-information А (32P) Разъем блока управления handsfreelink 32P 3. Проверка целостности между этими контрольными точками и массой корпуса по отдельности. Условие контроля IG замок (0) Разъем блока звуковой навигации C (14P: 32P 32P 14P
  4. SHORTED провод (SH<UNK> GA<UNK> AUDIO line NO).проверка целостности между контрольными точками 1 и 2. проверка condition IG замок (0) Разъем блока аудио-навигации C (14P): Отключен разъем блока MULTI-INFORMATION A (32P): отключен Разъем блока управления 32P: отключен Разъем блока аудио-навигации C (xtx3) 14P
  5. Откр. No7 (GAXAUDIO lines): 1.проверка на целостность между контрольными точками 1 и 2. Условие контроля IG замок (0) Разъем блока аудио-навигации C (14P): отключен Разъем блока мульти-информации A (32P): отключен разъем блока управления 32P: отключен проверка цепь проверка point 1: Audio-navigation unit C (14P) проверка point 2: Multi - 32P
  6. Audio-navigation unit проверить: 1. " SUBSTITUTE A KNOW-GOOD MULTI-INFORMATION дисплей UNIT ", и перепроверьте. Проходит ли симптом? ДА: Заменить оригинальный multi-information дисплей unit. НЕТ: " ЗАМЕНИТЬ AUDIO-NAVIGATION UNIT ". (ref-614109-S14874064992014050700000)(ref-614114-S14451494552014050700000)
Схема №827

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРА ТРАНСПОРТНОГО СРЕДСТВА ". Не все плееры и функции плеера работают с USB-адаптером. Пожалуйста, ознакомьтесь с Руководством владельца для получения дополнительной информации. Всегда тестируйте USB-устройство клиентов в заведомо исправном автомобиле того же года и отделки (если это возможно). Технологии меняются и часто обновляются, что может привести к тому, что USB-устройства будут работать в новых автомобилях, но не в старых автомобилях той же модели. Проверьте разъемы на предмет плохих соединений или незакрепленных клемм. (ref-614115-S34908242372014050700000)

Схема №828
Схема №829
Схема №830
Схема №831
  1. Определить возможную зону отказа (система USB, другие): 1. Включить выключатель зажигания (II). 2. " ПРОВЕРИТЬ ЛИ ДИНАМИК РЕЖИМ С ФУНКЦИЕЙ САМОДИАГНОСТИКИ ". Все ли динамики издают звук? ДА: Перейти к шагу 2. НЕТ: " Не слышен звук из динамика (ов) (дисплей в норме) (с Premium Audio без навигации) " Устранение неисправностей дисплея. НЕТ: " Не слышен звук из динамика (ов) (Дисплей) и нормальной навигации. (ref-614115-S40826419512014050700000)(ref-614115-S05485143702014050700000)(ref-614115-S37354077912014050700000)
  2. Проверка проблемы: 1. Сбой в выключателе зажигания в ЗАМОК (0). 2. На транспортном средстве клиента подключите USB-устройство клиента к USB-порту, расположенному в центральной консоли. 3. Включите выключатель зажигания в положение ON (II). 4. Включите аудиоблок и нажмите кнопку AUX, чтобы выбрать режим USB. 5. Проверьте, может ли USB-устройство работать с аудиоблоком (Папки или Файлы вверх / вниз и т. д.). Вы можете работать с этим устройством USB.
  3. Определите возможную зону отказа (USB-устройство, другие): 1. Поверните переключатель зажигания в положение замок (0). 2. Подключите USB-устройство клиента к заведомо исправному автомобилю (того же года / комплектации), который оснащен USB-адаптером, и проверьте работу USB-устройства. Правильно ли работает USB-устройство в заведомо исправном автомобиле? ДА: Перейдите к шагу 4. НЕТ: USB-устройство неисправно или несовместимо.
  4. Shorted провод проверить (GAXAUDIO lines): 1. Возврат на транспортное средство заказчика отключен. 2. Отсоединение следующих разъемов. Разъем аудиоблока C (14P) Разъем блока мультиинформационного дисплея A (32P) Разъем блока управления 32P (с handsfreelink) 3. Проверка целостности между этими контрольными точками и корпусом по отдельности. 14P 32P 32P 14P
  5. SHORTED провод проверить (SH<UNK> GA<UNK> AUDIO line № 1).проверка целостности между контрольными точками 1 и 2. Тест-состояние IG замок (0) Разъем аудиоблока C (14P): Отключен разъем блока индикации MULTI A (32P): отключен разъем 32P блока управления handsfreelink (c freelink): отключен Разъем тестового блока C: 14P
  6. No обрыв провод (GAXAUDIO lines): 1. Проверка целостности между контрольными точками 1 и 2. Условие проверки IG замок (0) Разъем аудиоблока C (14P): отключен Разъем блока отображения MULTI A (32P): отключен разъем блока управления handsfreelink 2 (с handsfreelink): отключен Разъем блока отображения информации C (xtag3) A 32P 14P 32P
  7. Проверка аудиоблока: 1. " ЗАМЕНИТЬ НА ЗАВЕДОМО ИСПРАВНЫЙ МУЛЬТИИНФОРМАЦИОННЫЙ БЛОК ОТОБРАЖЕНИЯ ЗВУКА ", и перепроверить. Исчезает ли симптом? ДА: Замените оригинальный мультиинформационный блок отображения звука. НЕТ: Замените аудиоблок. См. " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ДИСПЛЕЕМ ЗВУКА) ", " СНЯТИЕ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ ЗВУКОМ) ", " СНЯТИЕ И И УСТАНОВКИ АУДИБЛОКА ЗВУКА БЕЗ (С ПАНЕЛИ). (ref-614109-S14874064992014050700000)(ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №832

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Установите положение фэйдера и весов в центр. Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Включите выключатель зажигания (II). 2. Прослушайте звук из динамиков. 3. Управляйте ручкой громкости, чтобы увидеть, меняется ли громкость. Изменяется ли громкость? ДА: Прерывистый сбой. Система в порядке в это время. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". НЕТ: Сбой дублирован, перейдите к шагу 2. (ref-614114-S14451494552014050700000)
  2. ДЕМОНТАЖ АУДИОБЛОКА: 1. ПЕРЕВЕДИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ В ПОЛОЖЕНИЕ " замок " (0). 2. Замените выключатель " PREMIUM дисплей установка " и перепроверьте. См. " ДЕМОНТАЖ И УСТАНОВКА АУДИОБЛОКА (с дисплей AUDIO) ", " ДЕМОНТАЖ И УСТАНОВКА АУДИОБЛОКА (с выключатель Панель WITWITING PREMIUM AUDIO) " или " ДЕМОНТАЖ АУДИБЛОКА БЕЗ (ЗАМЕНИТЬ). (ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №833

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №834
  1. Проверка проблемы: 1. Тест-драйв автомобиля на скоростях автострады, и контролировать, если объем увеличивается. Увеличивается ли объем? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определите возможную область отказа (настройки аудио, другие): 1. Проверьте настройку режима SVC в настройке звука аудиоустройства. SVC выключен? ДА: Измените настройку на SVC MID и перепроверьте. НЕТ: Перейдите к шагу 3.
  3. Определите возможный участок отказа (аудио блок, другие): 1. " ВЫПОЛНИТЕ ФУНКЦИЮ САМОДИАГНОСТИКИ аудио блок ПРЕМИУМ, И ИСПОЛЬЗУЙТЕ ИНДИКАЦИЮ ИМПУЛЬСА СКОРОСТИ АВТОМОБИЛЯ ". 2. С помощью помощника проведите тест-драйв автомобиля и следите за сигналом VSP. Функция самодиагностики указывает на сигнал VSP? ДА: Замените аудио блок. См. " СНЯТИЕ И УСТАНОВКА АУДИО БЛОКА ". (ref-614115-S40826419512014050700000)(ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  4. Проверка расшифровка кода ошибки модуля управления датчиком: 1. Переведите переключатель зажигания в положение замок (0). 2. Подключите HDS к диагностический разъём. 3. Переведите переключатель зажигания в положение ON (II). 4. Очистите коды неисправностей (DTC) (расшифровка кода ошибки) с помощью HDS. 5. Переведите переключатель зажигания в положение замок (0), а затем снова в положение ON (II). 6. Проверьте наличие коды неисправностей с помощью HDS. Есть DCS, обозначенные как 5. Перейдите к устранению неисправности. да: Шаг:
  5. (BTCAN-H) Блок аудиоаппаратуры (Блок управления No2 Xk) Демонтаж блока аудиоаппаратуры (Блок управления No2 Xk) Монтаж блока аудиоаппаратуры (Блок управления No2 Xk) Монтаж блока аудиоаппаратуры (Блок управления No3) Монтаж блока аудиоаппаратуры (Блок управления No3) Демонтаж блока аудиоаппаратуры (Блок 2) Монтаж блока аудиоаппаратуры (Блок). 20P 32P 20P 32P 20P 32P 20P 32P (ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №835

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №836
Схема №837
Схема №838
  1. Проверка проблемы: 1. Тест-драйв автомобиля на скоростях автострады, и контролировать, если объем увеличивается. Увеличивается ли объем? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определите возможную область отказа (настройка аудио, другие): 1. Проверьте настройку режима SVC в настройке звука аудио-навигационного блока. SVC выключен? ДА: Измените настройку на SVC MID и перепроверьте. НЕТ: Перейдите к шагу 3.
  3. Определить зону возможного отказа (линия VSP, другие): 1. Повернуть переключатель зажигания Xs в положение замок (0). 2. Перейти от линии SCS к разъему HDS. 3. Перейти к следующему разъему. Разъем блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) A (49P) 4. Включить переключатель зажигания (II). 5. Измерить напряжение между контрольными точками 1 и 2. Проверить состояние IG на схеме блок управления двигателем / блок управления силовым агрегатом 1 49P 49P
  4. Проверка открытого провода (линия VSP): 1. Измерьте напряжение между контрольными точками 1 и 2. Тестовое состояние IG ON (II) Разъем блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) A (49P): отключен Тестовая схема VSP Тестовая точка 1 Разъем аудио-навигационного блока A (24P) № 23 (BLU) Контрольная точка 2 Корпус Масса есть около 5 В? ДА: Отремонтируйте разомкнутый провод между аудио-блоком и блоком блок управления двигателем. (ref-614114-S14451494552014050700000)
  5. Установка Xtm / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом): 1. Установка Xtm / Xm: 1. Установка Xt / Xm: 1. Установка Xt / Xt: 2. Установка Xt: 1. Установка Xt: 1. Установка Xt / Xm: 1. Установка Xt: 1. Установка Xt: 1. 49P 24P K24Z7 K24Z7 R18Z1 R18Z1 K24Z7 K24Z7 R18Z1 R24Z7 K24Z7 K24Z7 R18Z1 (ref-614114-S14451494552014050700000)(ref-614093-S42243049962014050700000)(ref-614093-S04499420502014050700000)(ref-614093-S42243049962014050700000)(ref-614093-S04499420502014050700000)(ref-614093-S42243049962014050700000)(ref-614093-S04499420502014050700000)
Схема №839
  1. " СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". (ref-614103-S38470917552014050700000)
  2. Проверьте разъемы на предмет плохих соединений или ослабленных клемм.
Схема №840
Схема №841
Схема №842
  1. Проверка проблемы: 1. Тест-драйв автомобиля на скоростях шоссе, и контролировать, если объем увеличивается. Увеличивается ли объем? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 2.
  2. Определите возможную область отказа (настройки аудио, другие): 1. Проверьте настройку режима SVC в настройке звука аудиоустройства. SVC выключен? ДА: Измените настройку на SVC MID и перепроверьте. НЕТ: Перейдите к шагу 3.
  3. Определите возможный участок отказа (аудио блок, другие): 1. " ВЫПОЛНИТЕ ФУНКЦИЮ САМОДИАГНОСТИКИ аудио блок ПРЕМИУМ, И ИСПОЛЬЗУЙТЕ ИНДИКАЦИЮ ИМПУЛЬСА СКОРОСТИ АВТОМОБИЛЯ ". 2. С помощью помощника проведите тест-драйв автомобиля и следите за сигналом VSP. Функция самодиагностики указывает на сигнал VSP? ДА: Замените аудио блок. См. " СНЯТИЕ И УСТАНОВКА АУДИО БЛОКА ". (ref-614115-S40826419512014050700000)(ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  4. Определить зону возможного отказа (линия VSP, другие): 1. Повернуть выключатель зажигания Xs в положение замок (0). 2. Перейти от линии SCS к разъему HDS. 3. Перейти к следующему разъему. Разъем блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) A (49P) 4. Включить выключатель зажигания (II). 5. Измерить напряжение между контрольными точками 1 и 2. Проверить состояние IG на разъёме блок управления двигателем / блок управления силовым агрегатом 1 49P 49P
  5. Снятие звукового сигнала при разомкнутом проводе (линия VSP): 1. Измерьте напряжение между контрольными точками 1 и 2. Установка дисплея премиум класса IG ON (II) блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом) и разъем A (49P): отсоединена Схема тестирования VSP Контрольная точка 1 Разъем аудиоблока A (24P) № 23 (BLU) Контрольная точка 2 Корпус заземлен Нет ление около 5 В? да: Ремонт обрыв провода между аудиоблоком / EC. (ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
  6. Установка Xtm / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом), обновление аудио (Xt), установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка Xt, установка X4, установка Xt, (Xt), установка Xt, установка Xt, установка X, установка Xt, установка Xt T T, установка X, установка Xt, установка Xt T, установка Xt T, установка X, установка Xt, установка X1, установка X, установка Xt, установка X, установка X, (1, установка X, установка Xt T, установка Xt, установка X, установка X 49P 24P K24Z7 K24Z7 R18Z1 R18Z1 K24Z7 K24Z7 R18Z1 R24Z7 K24Z7 K24Z7 R18Z1 (ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)(ref-614093-S42243049962014050700000)(ref-614093-S04499420502014050700000)(ref-614093-S42243049962014050700000)(ref-614093-S04499420502014050700000)(ref-614093-S42243049962014050700000)(ref-614093-S04499420502014050700000)
Схема №843

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". (ref-614103-S38470917552014050700000)

  1. Проверка проблемы: 1. Тест-драйв автомобиля на скоростях автострады и мониторинг уровня громкости. Уровень громкости слишком высокий, или слишком низкий? ДА: Сбой дублирован, перейдите к шагу 2. НЕТ: Прерывистый сбой, система в порядке в это время.
  2. Проверка работы: 1. Измените настройку режима SVC в звуковой настройке на SVC PREMIUM. Уровень громкости все еще слишком высок или слишком низок? ДА: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". ДА: Замените аудиоблок. См. " ДЕМОНТАЖ И УСТАНОВКА АУДИОБЛОКА (С ДИСПЛЕЕМ АУДИО) ", " ДЕМОНТАЖ И УСТАНОВКА АУДИОБЛОКА (С ПРЕМИУМ АУДИО) ", " ДЕМОНТАЖ И и УСТАНОВКА АУДИАУДИБЛОКА БЕЗ (ref-614114-S14451494552014050700000)(ref-614114-S22615342122014051400000)(ref-614114-S37993875522014050700000)(ref-614114-S41748454292014050700000)(ref-614114-S15353936912014050700000)
Схема №844

Примечание" СНАЧАЛА ПРОВЕРЬТЕ СОСТОЯНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ТРАНСПОРТНОГО СРЕДСТВА ". Проверьте разъемы на предмет плохих соединений или ослабленных клемм. (ref-614103-S38470917552014050700000)

Схема №845
Схема №846
Схема №847
Схема №848
Схема №849
Схема №850
  1. Определите зону возможного отказа (система Xm, другие): 1. Включите выключатель зажигания (II). 2. Включите аудиосистему, и нажмите кнопку AUDIO, чтобы проверить, изменится ли мультиинформационный дисплей на экран звуковой информации. Отображается ли звуковая информация? ДА: Переходите к шагу 2. НЕТ: Переходите к разделу " ИНФОРМАЦИЯ АУДИОСИСТЕМЫ НЕ ОТОБРАЖАЕТСЯ НА БЛОКЕ МУЛЬТИИНФОРМАЦИОННОГО ДИСПЛЕЯ ПОИСК НЕИСПРАВНОСТЕЙ ". (ref-614115-S10010950452014050700000)
  2. Проверка проблемы: 1. Нажмите кнопку CD / Xm, чтобы проверить, меняется ли навигационный дисплей на экран радиоинформации Xm. Отображается ли радиоинформация Xm? ДА: Прерывистый сбой, система в порядке в это время. НЕТ: Сбой дублирован, перейдите к шагу 3.
  3. Определить возможный участок отказа (линия Ga + B, другие): 1. Повернуть выключатель зажигания в положение замок (0). 2. Измерить напряжение между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Тестовая схема Ga + B Тестовая точка 1 Разъем приемника Xm A (14P) № 6 (BLU) Контрольная точка 2 Масса кузова Есть напряжение аккумулятора? ДА: Перейти к шагу 5. НЕТ: Перейти к шагу 4.
  4. Проверка разомкнутого провода (линия Ga + B): 1. Измерить напряжение между контрольными точками 1 и 2. Условие проверки IG замок (0) Схема проверки Ga + B Контрольная точка 1 Разъем аудио-навигационного блока C (14P) № 6 (BLU) Контрольная точка 2 Масса кузова Есть ли напряжение аккумулятора? ДА: Отремонтировать обрыв в проводе (ах) между аудио-навигационным блоком и приемником Xm. НЕТ: ЗАМЕНИТЬ " ЗАМЕНИТЬ ". (ref-614114-S14451494552014050700000)
  5. Разомкните провод приемника (линия GA<UNK> масса): 1. Отсоедините следующие разъемы. Разъем XTEL X5 Xm разъема приемника A (14P) 2. Проверьте целостность между контрольными точками 1 и 2. Тестовое состояние IG замок (0) Разъем C (14P) аудио-навигационного блока: отсоединен разъем Xm приемника GNA (xtag3): отсоединена цепь контроля 14P 14P 14P 14P
  6. Проверка короткозамкнутого провода (линия GA<UNK> SYS<UNK> ON): 1. Отсоединить следующий разъем цепи. Разъем блока мультиинформационного дисплея A (32P) 2. Проверить целостность между контрольными точками 1 и 2. Условие тестирования IG замок (0) Разъем блока аудио-навигации C (14P): отсоединенный разъем приемника Xm A (14P): отсоединенный разъем блока мультиинформационного дисплея A (32P): отсоединенная цепь A 14P
  7. Разомкнуть провод приемника (линия GA<UNK> SYS<UNK> ON): 1. Проверить целостность между контрольными точками 1 и 2. Открыть состояние IG замок (0) Разъем блока аудио-навигации C (14P): отсоединить разъем приемника Xm A (14P): отсоединить разъем блока мультиинформации A (32P): отсоединить цепь тестирования GA<UNK> SYS<UNK> ON Контрольная точка 1 Разъем блока аудио-навигации C 14P 14P
  8. Обрыв провод проверить (GA<UNK> шина 2 + line) A проверка провод (GAXBUS 2 + line) A Xtu (GAXBUS 2 + line) A Xtu (XTBUS 2 + line) A Xtu (XTBUS 1) A Xtu (14P +) A (Xxtxtt2 + Xttttttttm M M M 1) A A (X- Xttt- Xtttttttm M Ttm Ttm Tm Ttttt- Xtttm Ttttttm Ttt 14P 32P 14P 14P 14P 14P
  9. Проверка аудио-навигационного блока: 1. Замените заведомо исправный Xm-приемник См. " СНЯТИЕ И УСТАНОВКА Xm-ПРИЕМНИКА (КРОМЕ МОДЕЛЕЙ ПРИРОДНОГО ГАЗА) " или " СНЯТИЕ И УСТАНОВКА Xm-ПРИЕМНИКА (МОДЕЛИ ПРИРОДНОГО ГАЗА) ", и перепроверьте. Симптомы исчезают? ДА: Замените оригинальный Xm-приемник. НЕТ: " ЗАМЕНИТЕ АУДИО-НАВИГАЦИОННЫЙ БЛОК ". (ref-614114-S17140506082014050700000)(ref-614114-S33783284342014050700000)(ref-614114-S14451494552014050700000)
Схема №851

ПримечаниеЕсли вы можете настроиться только на канал 000 001 174 и 247, убедитесь, что аудио-навигационный блок установлен в канальный режим (см. Руководство владельца), если он установлен в канальный режим, позвоните в службу поддержки клиентов Xm Radio и проверьте состояние активации учетной записи. Проверьте разъемы на наличие плохих соединений или незакрепленных клемм.

  1. Верификация проблемы: 1. Включите выключатель зажигания (II). 2. Включите аудиосистему и установите предустановки Xm. 3. Поверните выключатель зажигания в положение замок (0) на 1 минуту, затем снова включите приемник замок (II). 4. Включите аудиосистему и протестируйте предустановку Xm для правильной работы с отзывом. Восстанавливают ли предустановленные значки установленные станции Xm? ДА: Естественная установка. (ref-614114-S17140506082014050700000)(ref-614114-S33783284342014050700000)
Схема №852
Схема №853
ПолостьЦвет проводаНаименование терминалаОписание
A1BLKGNDМасса для аудиоблока (G505)
A2ORNRr SPKRВыдает звуковой сигнал на правый задний динамик (1)
A3BRNFR SPKRВывод звукового сигнала для правого переднего динамика
A4PNKFL SPKRВывод звукового сигнала для левого переднего динамика
A5BRNРлі СПКР +Выдает звуковой сигнал для левого заднего динамика (1)
A6REDОСВЕЩЕНИЕ - (КОЛБА)Обнаружить сигнал управления освещением
A7WHT+ B BACK UPИсточник непрерывного питания
A8BLURR SPKR +Выдает звуковой сигнал на правый задний динамик (1)
A9GRYFR SPKR +Вывод звукового сигнала для правого переднего динамика
A10LTGRNFL SPKR + Вывод звукового сигнала для левого переднего динамика
A11YELРлі СПКР +Выдает звуковой сигнал для левого заднего динамика (1)
A12GRYILLUMI +Обнаруживает стояночный огонь на сигнале
A13LTBLUK LINE Обнаруживает сигнал сканирующего устройства (последовательные данные)
A14Не используетсяНе используется
A15GRNSCTY RADIO SwСигнал безопасности от MICU
A16PURACCИсточник питания для аксессуаров
A17BLUVSPОбнаруживает импульс скорости транспортного средства от блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом)
(1) Этот деталь не оборудован на пересылке фабрики.
(1)Данный товар не комплектуется при заводской отгрузке.
Схема №854
ПолостьЦвет проводаНаименование терминалаОписание
B1Не используетсяНе используется
B2Не используетсяНе используется
B3Не используетсяНе используется
B4Не используетсяНе используется
B5Не используетсяНе используется
B6YELAUXIGNDМасса вспомогательного домкрата в сборе
B7GRY (1)SHО ОЭкран для клемм № 8, № 17 и № 18
B8PNKAUXACSGNDМасса для звукового сигнала от вспомогательного домкрата в сборе
B9Не используетсяНе используется
B10Не используетсяНе используется
B11Не используетсяНе используется
B12Не используетсяНе используется
B13Не используетсяНе используется
B14Не используетсяНе используется
B15Не используетсяНе используется
B16WHTAUX DETОбнаруживает сигнал подключения для вспомогательного разъема в сборе
B17BLUAUX R ChВходной звуковой сигнал от вспомогательного домкрата в сборе
B18GRNAUX L ChВходной звуковой сигнал от вспомогательного домкрата в сборе
B19Не используетсяНе используется
B20Не используетсяНе используется
(1) Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
(1)Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
Схема №855
ПолостьЦвет проводаНаименование терминалаОписание
D1SWD + BИсточник питания для антенного усилителя AM / FM
D2AM/FMВходы AM / FM сигнала
D3Sh (AM / FM)Экран для клеммы № 2
Схема №856
Схема №857
ПолостьЦвет проводаНаименование терминалаОписание
A1BLKGNDМасса для аудиоблока (G505)
A2REDОСВЕЩЕНИЕ - (КОЛБА)Обнаружить сигнал управления освещением
A3WHT+ B BACK UPИсточник непрерывного питания
A4GRYОСВЕЩЕНИЕ + (КОЛБА)Обнаружить сигнал управления освещением
A5YELРлі СПКР +Выдает звуковой сигнал для левого заднего динамика
A6BRNСПКР РліВыдает звуковой сигнал для левого заднего динамика
A7Не используетсяНе используется
A8Не используетсяНе используется
A9BLURR SPKR +Вывод звукового сигнала для правого заднего динамика
A10ORNRr SPKRВывод звукового сигнала для правого заднего динамика
A11Не используетсяНе используется
A12GRNSCTY RADIO SwСигнал безопасности от MICU
A13LT BLUK_LINEОбнаружение сигнала сканирующего устройства (последовательные данные)
A14Не используетсяНе используется
A15LT GRNFL SPKR +Выдает звуковой сигнал для левого переднего громкоговорителя (ей)
A16PNKFL SPKRВыдает звуковой сигнал для левого переднего громкоговорителя (ей)
A17Не используетсяНе используется
A18Не используетсяНе используется
A19GRYFR SPKR +Вывод звукового сигнала для правого (их) переднего (ых) динамика (ов)
A20BRNFR SPKRВывод звукового сигнала для правого (их) переднего (ых) динамика (ов)
A21Не используетсяНе используется
A22Не используетсяНе используется
A23BLUVSPОбнаружение импульса скорости транспортного средства от блок управления двигателем / блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом)
A24PURACCИсточник питания для аксессуаров
Схема №858
ПолостьЦвет проводаНаименование терминалаОписание
B1Не используетсяНе используется
B2Не используетсяНе используется
B3Не используетсяНе используется
B4Не используетсяНе используется
B5Не используетсяНе используется
B6YELAUXIGNDМасса вспомогательного домкрата в сборе
B7GRY (1)SHО ОЭкран для клемм № 8, № 17 и № 18
B8PNKAUXACSGNDМасса для звукового сигнала от вспомогательного домкрата в сборе
B9Не используетсяНе используется
B10Не используетсяНе используется
B11Не используетсяНе используется
B12Не используетсяНе используется
B13Не используетсяНе используется
B14Не используетсяНе используется
B15Не используетсяНе используется
B16WHTAUX DETОбнаруживает сигнал подключения для вспомогательного разъема в сборе
B17BLUAUX R ChВходной звуковой сигнал от вспомогательного домкрата в сборе
B18GRNAUX L ChВходной звуковой сигнал от вспомогательного домкрата в сборе
B19Не используетсяНе используется
B20Не используетсяНе используется
(1) Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
(1)Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
Схема №859
ПолостьЦвет проводаНаименование терминалаОписание
D1SWD + BИсточник питания для антенного усилителя AM / FM
D2AM/FMВходы AM / FM сигнала
D3Sh (AM / FM)Экран для клеммы № 2
Схема №860
Схема №861
ПолостьЦвет проводаНаименование терминалаОписание
A1BLKGNDМасса для аудиоблока (G505)
A2Не используетсяНе используется
A3WHT+ B BACK UPИсточник непрерывного питания
A4Не используетсяНе используется
A5BLURL PRE +Выдает звуковой сигнал для левого заднего динамика
A6PNKRL PREВыдает звуковой сигнал для левого заднего динамика
A7GRY (1)SH Rl PREЩиток для клемм № 5 и № 6
A8GRY (1)SH Rr PREЩит для клемм № 9 и № 10
A9LT BLURR PRE +Вывод звукового сигнала для правого заднего динамика
A10PURRR PREВывод звукового сигнала для правого заднего динамика
A11Не используетсяНе используется
A12GRNSCTY RADIO SwСигнал безопасности от MICU
A13LT BLUK_LINEОбнаружение сигнала сканирующего устройства (последовательные данные)
A14Не используетсяНе используется
A15BRNFL PRE +Выдает звуковой сигнал для левого переднего громкоговорителя (ей)
A16YELFL PREВыдает звуковой сигнал для левого переднего громкоговорителя (ей)
A17GRY (1)SH FL PREЩит для клемм № 15 и № 16
A18GRY (1)SH F PREЩиток для клемм № 19 и № 20
A19GRNFR PRE +Вывод звукового сигнала для правого (их) переднего (ых) динамика (ов)
A20REDFR PREВывод звукового сигнала для правого (их) переднего (ых) динамика (ов)
A21WHTSWD + BВыходной сигнал для включения / выключения стереоусилителя
A22Не используетсяНе используется
A23Не используетсяНе используется
A24PURACCИсточник питания для аксессуаров
(1) Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
(1)Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
Схема №862
ПолостьЦвет проводаНаименование терминалаОписание
B1GRY * 1SH TELEM SIGЭкран для клемм № 2 и № 12
B2PNKTELEM SIGВводит телефонный звуковой сигнал от блока управления Лвж
B3BLUBо CAN-LСигнал связи
B4GRNDUET RxСигнал связи на МФИ
B5REDDUET TxСигнал связи на МФИ
B6YELAUXIGNDМасса вспомогательного домкрата в сборе
B7GRY * 1SHО ОЭкран для клемм № 8, № 17 и № 18
B8PNKAUXACSGNDМасса для звукового сигнала от вспомогательного домкрата в сборе
B9Не используетсяНе используется
B10Не используетсяНе используется
B11Не используетсяНе используется
B12 * 2BLUTELEM SIG +Вводит телефонный звуковой сигнал от блока управления Лвж
B13PNKBо CAN-HСигнал связи
B14PNKDUETТM CONTУправляющий сигнал ДУЭТ
B15GRY * 1SH DUETЩиток для клемм № 4 и № 5
B16WHTAUX DETОбнаруживает сигнал подключения для вспомогательного разъема в сборе
B17BLUAUX R ChВходной звуковой сигнал от вспомогательного домкрата в сборе
B18GRNAUX L ChВходной звуковой сигнал от вспомогательного домкрата в сборе
B19Не используетсяНе используется
B20Не используетсяНе используется
*: Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, обычно черный или темно-серый, может не соответствовать цвету провода, указанному на принципиальной схеме.
Схема №863
ПолостьЦвет проводаНаименование терминалаОписание
C1REDGA AUDIO L +Входы звукового сигнала от соответствующих блоков Ga-Net
C2WHTGA AUDIO R +Входы звукового сигнала от соответствующих блоков Ga-Net
C3GRY (1)SH Ga AUDIOЭкран для клемм № 1, № 2, № 7 и № 8
C4GRY (1)Ш ГА БУСЩит для клемм № 11 и № 12
C5ORNGA SYS ONВыходной сигнал включения / выключения МФИ
C6Не используетсяНе используется
C7GRNGA AUDIO LВходы звукового сигнала от соответствующих блоков Ga-Net
C8BLKGA AUDIO RВходы звукового сигнала от соответствующих блоков Ga-Net
C9Не используетсяНе используется
C10Не используетсяНе используется
C11PNKGA шинаКоммуникационный сигнал шины Ga-Net
C12BLUGA шина +Коммуникационный сигнал шины Ga-Net
C13Не используетсяНе используется
C14Не используетсяНе используется
(1) Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
(1)Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
Схема №864
ПолостьЦвет проводаНаименование терминалаОписание
D1SWD + BИсточник питания для антенного усилителя AM / FM
D2AM/FMВходы AM / FM сигнала
D3Sh (AM / FM)Экран для клеммы № 2
Схема №865
ПолостьЦвет проводаНаименование терминалаОписание
E1Не используетсяНе используется
E2Не используетсяНе используется
E3Не используетсяНе используется
E4Не используетсяНе используется
E5PNKSUB W PRE +Вывод звукового сигнала для сабвуфера
E6GRYSH SUB WЩиток для клемм № 5 и № 7
E7BLUSUB W PREВывод звукового сигнала для сабвуфера
E8BRNAMPА MUTEВывод сигнала приглушения стереоусилителя
Схема №866
Схема №867
ПолостьЦвет проводаНаименование терминалаОписание
A1BLKGNDМасса для аудиоблока (G505)
A2REDСАБВУФЕРВывод звукового сигнала для сабвуфера
A3WHT+ Bо ПРЕДУСИЛИТЕЛЬИсточник непрерывного питания
A4GRNСАБВУФЕР +Вывод звукового сигнала для сабвуфера
A5PNKFL TWEETERВывод звукового сигнала для левого твитера
A6PNKFL SPKRВыдает звуковой сигнал на динамик двери водителя
A7BRNFR SPKRВыдает звуковой сигнал на динамик двери переднего пассажира
A8PURFR TWEETERВывод звукового сигнала для правого твитера
A9BRNСПКР РліВыдает звуковой сигнал для левого заднего динамика
A10ORNRr SPKRВывод звукового сигнала для правого заднего динамика
A11Не используетсяНе используется
A12REDFL TWEETER +Вывод звукового сигнала для левого твитера
A13LT GRNFL SPKR +Выдает звуковой сигнал на динамик двери водителя
A14GRYFR SPKR +Выдает звуковой сигнал на динамик двери переднего пассажира
A15WHTFR TWEETER +Вывод звукового сигнала для правого твитера
A16YELРлі СПКР +Выдает звуковой сигнал для левого заднего динамика
A17BLURR SPKR +Вывод звукового сигнала для правого заднего динамика
A18Не используетсяНе используется
Схема №868
ПолостьЦвет проводаНаименование терминалаОписание
B1Не используетсяНе используется
B2Не используетсяНе используется
B3Не используетсяНе используется
B4GRY (1)SH SUB WЩит для клемм № 5 и № 17
B5BLUSUB W PREВходной звуковой сигнал для сабвуфера
B6PURRR PREВходной звуковой сигнал для правого заднего динамика
B7GRY (1)SH F PREЩиток для клемм № 8 и № 20
B8REDFR PREВходной звуковой сигнал для правого переднего громкоговорителя (громкоговорителей)
B9PNKRL PREВходной звуковой сигнал для левого заднего динамика
B10GRY (1)SH FL PREЩит для клемм № 11 и № 23
B11YELFL PREВходной звуковой сигнал для левых фронтальных динамиков
B12Не используетсяНе используется
B13WHTSWD + BВходной сигнал для включения / выключения стереоусилителя
B14Не используетсяНе используется
B15Не используетсяНе используется
B16Не используетсяНе используется
B17PNKSUB W PRE +Входной звуковой сигнал для сабвуфера
B18LT BLURR PRE +Входной звуковой сигнал для правого заднего динамика
B19GRY (1)SH Rr PREЩиток для клемм № 6 и № 18
B20GRNFR PRE +Входной звуковой сигнал для правого переднего громкоговорителя (громкоговорителей)
B21BLURL PRE +Входной звуковой сигнал для левого заднего динамика
B22GRY (1)SH Rl PREЩит для клемм № 9 и № 21
B23BRNFL PRE +Входной звуковой сигнал для левых фронтальных динамиков
B24BRNAMPА MUTEВходы стереоусилителя приглушают сигнал
(1) Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
(1)Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
Схема №869
Схема №870
ПолостьЦвет проводаНаименование терминалаОписание
A1Не используетсяНе используется
A2 (2)GRY (1)SH CAMERAЭкран для клемм № 3, № 18, № 19 и № 20
A3 (2)WHTКАМЕРАЙ ВИ ГНДЗемля для сигнала камеры
A4Не используетсяНе используется
A5Не используетсяНе используется
A6PNKAUDIO дистанционный SwОбнаруживает управляющий сигнал от аудиовыключателя
A7BRNINFO SwОбнаруживает управляющий сигнал от аудиовыключателя
A8WHTGA AUDIO R +Выдает звуковой сигнал
A9REDGA AUDIO L +Выдает звуковой сигнал
A10BRNGNDЗемля для МФИ (G502)
A11PNKGA шинаКоммуникационный сигнал шины Ga-Net
A12GRY (1)Ш ГА БУСЩит для клемм № 11 и № 27
A13GRNDUET RxСигнал связи со звуковым блоком
A14 (2)BRNBACK LtОбнаруживает сигнал реверса рычага выбора из цепи реле реверса
A15BLUBо CAN-LСигнал связи
A16WHT+ B BACK UPИсточник непрерывного питания
A17Не используетсяНе используется
A18 (2)REDКАМЕРАЙ ГНДЗемля для камеры заднего вида
A19 (2)BLKКАМЕРАХВВидеосигнал для камеры заднего вида
A20 (2)GRNCAMERA VCCИсточник питания для камеры заднего вида
A21BLKGNDЗемля для МФИ (G503)
BRN (2)КАМЕРА ADPTОбнаружение сигнала подключения для камеры заднего вида
A22Не используетсяНе используется
A23BRNДистанционный SW GndМасса звукового дистанционного переключателя
A24BLKGA AUDIO RВыдает звуковой сигнал
A25GRNGA AUDIO LВыдает звуковой сигнал
A26GRY (1)SH Ga AUDIOЩиток для клемм № 8, № 9, № 24 и № 25
A27BLUGA шина +Коммуникационный сигнал шины Ga-Net
A28Не используетсяНе используется
A29REDDUET TxСигнал связи со звуковым блоком
A30PNKDUETТM CONTУправляющий сигнал ДУЭТ
A31PNKBо CAN-HСигнал связи
A32ORNGA SYS ONВходной сигнал включения / выключения МФИ
(1) Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не соответствовать цвету провода, указанному на принципиальной схеме. (2) С камерой заднего вида
(1)Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
(2)С камерой заднего вида
Схема №871
ПолостьЦвет проводаНаименование терминалаОписание
B1USB массаЗемля для сигнала связи
B2USB DATA +Сигнал связи
B3ДАННЫЕ USBСигнал связи
B4USB VBUSВывод источника питания для USB-устройства
B5USB SHЭкран для клемм № 1, № 2, № 3 и № 4
Схема №872
Схема №873
ПолостьЦвет проводаНаименование терминалаОписание
1Не используетсяНе используется
2Не используетсяНе используется
3Не используетсяНе используется
4Не используетсяНе используется
5Не используетсяНе используется
6Не используетсяНе используется
7GRNCAMERA VCCИсточник питания для камеры заднего вида
8WHTКАМЕРАЙ ВИ ГНДЗемля для видеосигнала
9REDКАМЕРАЙ ГНДЗемля для камеры заднего вида
10BLKКАМЕРАХВВыдает видеосигнал в МФИ
11GRY (1)SH CAMERAЩиток для клемм № 7, № 8, № 9, № 10 и № 12
12BRNКАМЕРА ADPTВходной сигнал подключения для камеры заднего вида
(1) Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.
(1)Экранированные провода имеют термоусадочную трубку, изолирующую внешнюю сторону провода. Цвет изолирующей трубки, как правило, черный или темно-серый, может не совпадать с цветом провода, указанным на принципиальной схеме.

Другие статьи — Поиск и устранение неисправностей аудиосистемы
