Система предупреждения о давлении в шинах - диагностика: Диагностика Honda Accord VI

Колёса и шины 87 иллюстраций ~25 мин чтения

Как приступить к поиску и устранению неисправностей

Ручной тестер можно использовать на этапах 3, 7 и 9.

  1. ТРАНСПОРТНОЕ СРЕДСТВО ДОСТАВЛЕНО В МАСТЕРСКУЮ Перейти к следующему шагу.
  2. АНАЛИЗ ПРОБЛЕМ КЛИЕНТОВ (см. раздел " Проверка анализа проблем клиентов ") Перейдите к следующему шагу. (ref-262803-S07872500322007082800000)
  3. СМ. " расшифровка кода ошибки проверить / сброс " (ПРОВЕРКА / ОЧИСТКА ПО ДАТЧИКУ ВРЕМЕНИ) ВЫВОД: Перейдите к шагу 4, НО НЕ ВЫВОДИТСЯ - переход к шагу 5. (ref-262803-S02450042272007082800000)
  4. СМ. " код неисправности (расшифровка кода ошибки) TABLE " (таблица диагностических кодов неисправностей) Перейдите к шагу 7. (ref-262803-S12401599502007082800000)
  5. СИМПТОМ ПОДТВЕРЖДЕНИЯ СИМПТОМА ПРОБЛЕМЫ НЕ ВОЗНИКАЕТ: СИМУЛЯЦИЯ СИМПТОМОВ (СМ. " КАК ПРИСТУПИТЬ К ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ") СИМПМ ПОЯВЛЯЕТСЯ: Перейдите к шагу 6 (ref-262793-S21402806202007082800000)
  6. СМ. " ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ " Перейдите к следующему шагу. (ref-262803-S40312236912007082800000)
  7. ПРОВЕРКА ЦЕПЕЙ (СМ. " ОПИСАНИЕ ЦЕПИ " К " ОПИСАНИЮ СХЕМ ") Перейдите к следующему шагу. (ref-262803-S24473330102007082800000)(ref-262803-S42761946942007082800000)
  8. REPAIR Переход к следующему шагу.
  9. ПОДТВЕРЖДЕНИЕ ОКОНЧАНИЯ ИСПЫТАНИЯ
Схема №5
Схема №6
Схема №7
Схема №8
  1. REGISTER TRANSMITTER ID MODE ПРИМЕЧАНИЕ: Необходимо правильно зарегистрировать идентификатор измерительного преобразователя в мониторе давления в шинах ECU при замене подузла клапана и / или монитора давления в пневматике ECU.У становить давление во всех колесах на указанное значение. TIRE давление технические характеристики передний Запасной 220 к Па (2,2 кгс / см 2, 32 фунт / кв. DLC3
  2. ПОДТВЕРЖДЕНИЕ РЕЖИМА ID ПЕРЕДАТЧИКА Быстро установите давление в шине для всех колес на указанное значение. ХАРАКТЕРИСТИКИ ДАВЛЕНИЯ ШИНЫ 90 КП а (2,2 кгс / см 2, 32 фунт / кв. дюйм) 220 КП (2,2 кгф / см) 220 к Па (2,2 кг / см 2,32 фунта / кв.дюйм) Подключите ручной тестер к DLC3. Выберите режим " ПРОВЕРКА СИГНАЛА ". C2181 C2182 C2183 C2184 C2185 (ref-262803-S42504423502007082800000)
  3. ПРОЦЕДУРА ДЛЯ ОПРЕДЕЛЕНИЯ УСТАНОВЛЕННОГО ДАВЛЕНИЯ В ШИНЕ " S ПЕРЕДАТЧИК ID STATUS (" MAIN " или " 2nd ") Либо включите выключатель зажигания в положение ВКЛ. Установите переключатель предупреждения о давлении в шинах " Main ". Уменьшите давление на всех колесах до указанного значения. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШИНЫ Передняя запасная 220 к Па (2,2 кгс / см 2, 32 фунт / кв.
Схема №9
Схема №10
Схема №11
  1. ПРОВЕРКА РЕЖИМА ШИНЫ ПОДСКАЗКА: При входе в режим тестирования, регулятор давления в шине сначала устанавливает все тестовые датчики. После завершения тестового режима для каждого пункта проверки, датчики, которые определены как нормальные с помощью регулятора давления в покрышке, будут стерты. Датчики для других пунктов контроля не могут быть стерты, когда проверяется только определенный сигнал. Когда режим тестирования возвращается к нормальному режиму, все тестовое давление будет стерто. DLC3

Таблица симптомов проблем

Если во время проверки расшифровка кода ошибки отображается нормальный код, но проблема все же возникает, проверьте цепи для каждого симптома проблемы в порядке, указанном в (Таблица 12) и перейдите к соответствующему симптому.

Схема №12

Таблица кодов неисправностей

HINT

Схема №13
Схема №14
  1. Если при осмотре деталей неисправностей не обнаружено, осмотрите ЭБУ контроля давления в шинах.
  2. Xtxt, код неисправности, измерительный преобразователь 34, 32 " AGTCMAX XDTC, 42 ", XCTMAXK, Xtkx / XTABLE Описание: " DTS C2111 / 11, C2112 / 12, xta X3 / 14, " TRANSACTOR STOP " C2113 C2114 C2115 ID1/ID2/ID3/IP4/IP5 C2121 C2122 C2123 C2124 C2125 C2131 C2132 C2133 C2134 C2135 C2181 C2182 C2183 C2184 C2185 ID1/ID2/ID3/ID4/ID5 ID1/ID2/ID3/ID4/ID5 2ND ID1/ID2/ID3/ID4/ID5 C2141 C2142 C2143 C2144 C2145 ID1/ID2/ID3/ID4/ID5 C2165 C2166 C2167 C2168 C2169 ID1/ID2/ID3/ID4/ID5 C2171 C2172 2ND C2176 C2191 C2192 (ref-262803-S09414572522007082800000)(ref-262803-S25220936632007082800000)(ref-262803-S20112233372007082800000)(ref-262803-S18271572452007082800000)(ref-262803-S37172449592007082800000)(ref-262803-S32415225542007082800000)(ref-262803-S13385770252007082800000)(ref-262803-S20617850062007082800000)

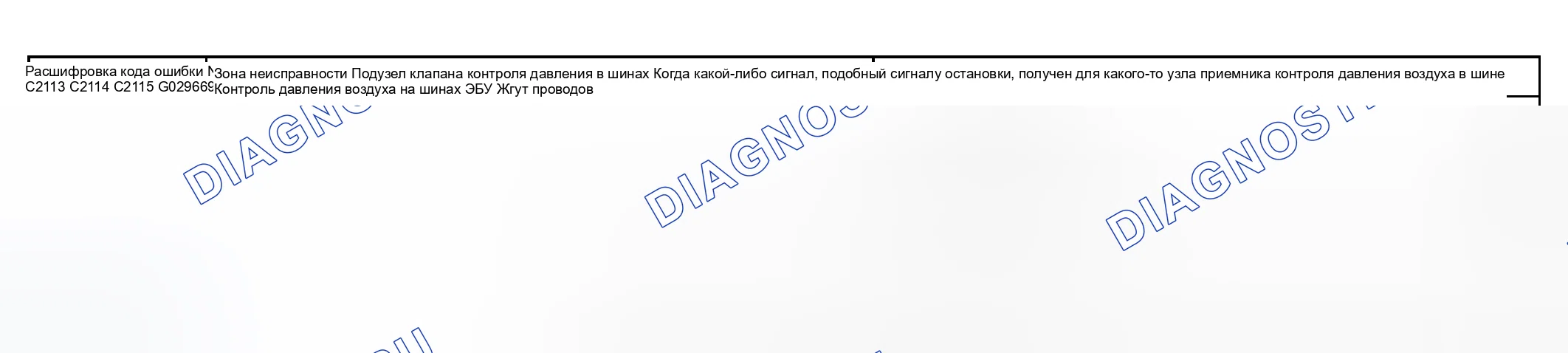

Описание цепи

Подузел клапана контроля давления в шинах прекращает передачу сигналов при получении определенных сигналов. ECU сохраняет расшифровка кода ошибки, когда подузел клапан контроля давления шины по какой-то причине получает сигналы, и перестает передавать сигналы. Так как это не является неисправностью системы, DTS стирается, когда передача сигнала возобновляется.

HINT

Радиоволна останавливается на сборочном заводе, потому что сила радиоволны, излучаемой датчиком давления в шинах, не соответствует Закону о беспроводной телеграфии Японии.

Схема №15

HINT

Необходимо выполнить процедуру идентификации сборочного узла клапана контроля давления в шине, который неисправен из-за того, что он не может быть идентифицирован с помощью выходного расшифровка кода ошибки.

Схема №16

Процедура проверки

HINT

Установите давление в шине на заданное значение и убедитесь, что переключатель сигнализации давления в шинах установлен в положение " MAIN " (основное).

Схема №17
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
  1. ПРИНУДИТЕЛЬНО ПЕРЕДАВАТЬ ИДЕНТИФИКАТОР ПЕРЕДАТЧИКА ВСЕХ КОЛЕС Снимите сердечники клапанов колес, чтобы быстро снизить давление во всех шинах до 120 к Па (1,2 кгс / см 2, 17 фунт / кв.
  2. Проверить расшифровка кода ошибки проверить for DТС. OK: не выводится сигнал DTS. ОК: установить давление в шине на нормальное значение (условие остановки передатчика полностью сброшено) Ng: перейти к следующему шагу.
  3. УСТАНОВИТЬ ДАВЛЕНИЕ В ШИНАХ НА НОРМАЛЬНОЕ ЗНАЧЕНИЕ Установите давление в шинах всех колес на заданную величину. Давление в шине до нормального значения Переднее заднее запасное 220 к Па (2,2 кгс / см 2, 32 фунт / кв.
  4. ID передатчика с принудительной передачей Принудительно передать идентификатор передатчика, выполнив следующее: Установите давление в шине на заданное значение и поверните шину на 90-270 градусов. Быстро снизьте давление во всех колесах. ПРИМЕЧАНИЕ: Быстро уменьшите давление соответственно во всех шинах. Перейдите к следующему шагу.
  5. Проверить расшифровка кода ошибки Проверка на наличие Дтц. ОК: ДТС не выводится. ПОДСКАЗКА: В случае Нг вероятна ошибка системы. Выполните поиск и устранение неисправностей согласно другим ДТСЧ. OK: УСТАНОВИТЕ ДАВЛЕНИЕ В ШИНЕ НА НОРМАЛЬНОЕ ЗНАЧЕНИЕ (УСЛОВИЕ ОСТАНОВКИ ПЕРЕДАТЧИКА ПОЛНОСТЬЮ СБРОШЕНО) Нж: Переходите к следующему шагу.
  6. Проверить расшифровка кода ошибки Есть ли на выходе коды неисправностей (DTC) (расшифровка кода ошибки) C2111 / 11, xtegx1 / 12, C2113 / 13, xthagx3 / 14 и xtigx4 / 15? НЕТ: Переходите к шагу 12. ДА: Перейдите к следующему шагу. C2112 C2114 C2115
  7. Проверить TIRE давление контроль ECU Подключите разъем монитора давления в шинах ECUT15. Измерьте напряжение согласно значению (значениям), указанному (указанным) в разделе " МОНИТОР ДАВЛЕНИЯ В ШИНАХ ЭБУ ".стандарт: TYREM TESTER Connection Specified Condition T15-9 (IDSWW) - T15-11 (масса) 10 V или выше N: Перейти к шагу 8 далее шаг ОК. (ref-262803-S37438365052007082800000)
  8. Проверить жгут и разъём (TIRE давление контроль ECU - РАЗЪЕМ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ 9) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Отсоедините устройство для контроля давления в шинах, расположенное под разъемом T15 и устройством сигнализации о давлении в шине xtag1. Измерьте сопротивление согласно значению (значениям) в блоке УПРАВЛЕНИЯ ДАВЛЕНИЕМ в Шине ECUS - переключатель ПРЕДУПРЕЖДЕНИЯ - сигнализатора об уровне давления в пневматике. T15 T16 T15 T16 (ref-262793-S30067927332007082800000)(ref-262803-S07779315482007082800000)
  9. Проверить TIRE давление предупреждение выключатель Отсоедините соединитель сигнализатора давления в шине T16. Измерьте сопротивление согласно значению (значениям) в " РЕЛЕ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ ".стандарт: СИГНАЛИЗАТОР ДАВЛЕНИЯ ШИНЫ ПЕРЕКЛЮЧАТЕЛЬ Положение тестера Соединение указанное состояние MAIN 2 (INT) - 1 (E) 10 к Ом или выше, 2-Е Давление - 1 [E] Ниже СМ. (ref-262803-S33636180692007082800000)(ref-262838-S14708296212007082800000)
  10. ПРОВЕРКА ЖГУТА И РАЗЪЕМА 16 (TIRE давление контроль RECEIVER ASSY - TOKX10 Ohm + Xx X4) Корпус TOHMA1 (EXK3-Tc7) Кузов TOGA2 + Ohk5 + TACTAMDEMERATIEUM1 TAGGASY1 Ta XTTA1 XXTA- O- измеритель ДАВЛЕНИЯ 1: T21 T15 T15 T21 T15 RF5V T21 5V T15 GND2 T21 T15 T15 RF5V T15 GND2 (ref-262793-S30067927332007082800000)(ref-262803-S30902638122007082800000)
  11. Проверить TIRE давление контроль ECU Подсоедините разъем монитора давления в шинах ECK T15. Измерьте напряжение в соответствии со значением (значениями) в " BYSE давление контроль ECV ".стандарт: МОНИТОР ДАВЛЕНИЯ В ШИНАХ Тестер ЭБУ Подключение Указанное Условие T15-8 (xtangx2) - xtag 3-16 (GND2) от 4,5 до 5,5 В Ng ПРОВЕРИТЬ ИСТОЧНИК ПИТАНИЯ ЗАМЕНИТЬ (СМ. RF5V T15 (ref-262803-S24291712532007082800000)(ref-262803-S08580235232007082800000)(ref-262838-S34418410822007082800000)
  12. УСТАНОВИТЬ ДАВЛЕНИЕ В ШИНАХ НА НОРМАЛЬНОЕ ЗНАЧЕНИЕ Установите давление в шинах всех колес на заданную величину. Давление в шине до нормального значения Переднее заднее запасное 220 к Па (2,2 кгс / см 2, 32 фунт / кв.
  13. IDENTIFY TRANSMITTER CORRESPONDING TO расшифровка кода ошибки (СМ. " ИДЕНТИФИКАЦИЯ ПЕРЕДАТЧИКА (ОШИБКА В НАЛИЧИИ) ") Перейдите к следующему шагу. (ref-262803-S17837020442007082800000)
  14. ПОДСКАЗКА ОБ ОБМЕНЕ ШИН: Когда на шаге 13 идентифицируется " А " (левая передняя часть): Поменять местами шину " A " с нормальной шиной " B ". Переходите к следующему шагу.
  15. УСТАНОВИТЬ ДАВЛЕНИЕ В ШИНАХ НА НОРМАЛЬНОЕ ЗНАЧЕНИЕ Установите давление в шинах всех колес на заданную величину. Давление в шине до нормального значения Переднее заднее запасное 220 к Па (2,2 кгс / см 2, 32 фунт / кв.
  16. ПРИНУДИТЕЛЬНО ПЕРЕДАТЬ ИД ПЕРЕДАТЧИКА Снимите сердечник клапана шины " А ", быстро снизьте давление в шине и принудительно передайте ИД датчика подузла клапана контроля давления в шинах. Перейдите к следующему шагу.
  17. Проверить расшифровка кода ошибки AGAIN проверить for DAC. OK: DCS is not Выход ПОДСКАЗКА: Если выводится сигнал DCC, замените идентифицированный подузел клапана контроля давления в шинах ".регистрируйте ID датчика после замены и затем установите давление в шине на указанное значение. Ng: заменить TIRE давление контроль клапан SUB-ASSY ") ОК: (ref-262838-S31407717002007082800000)(ref-262838-S34418410822007082800000)

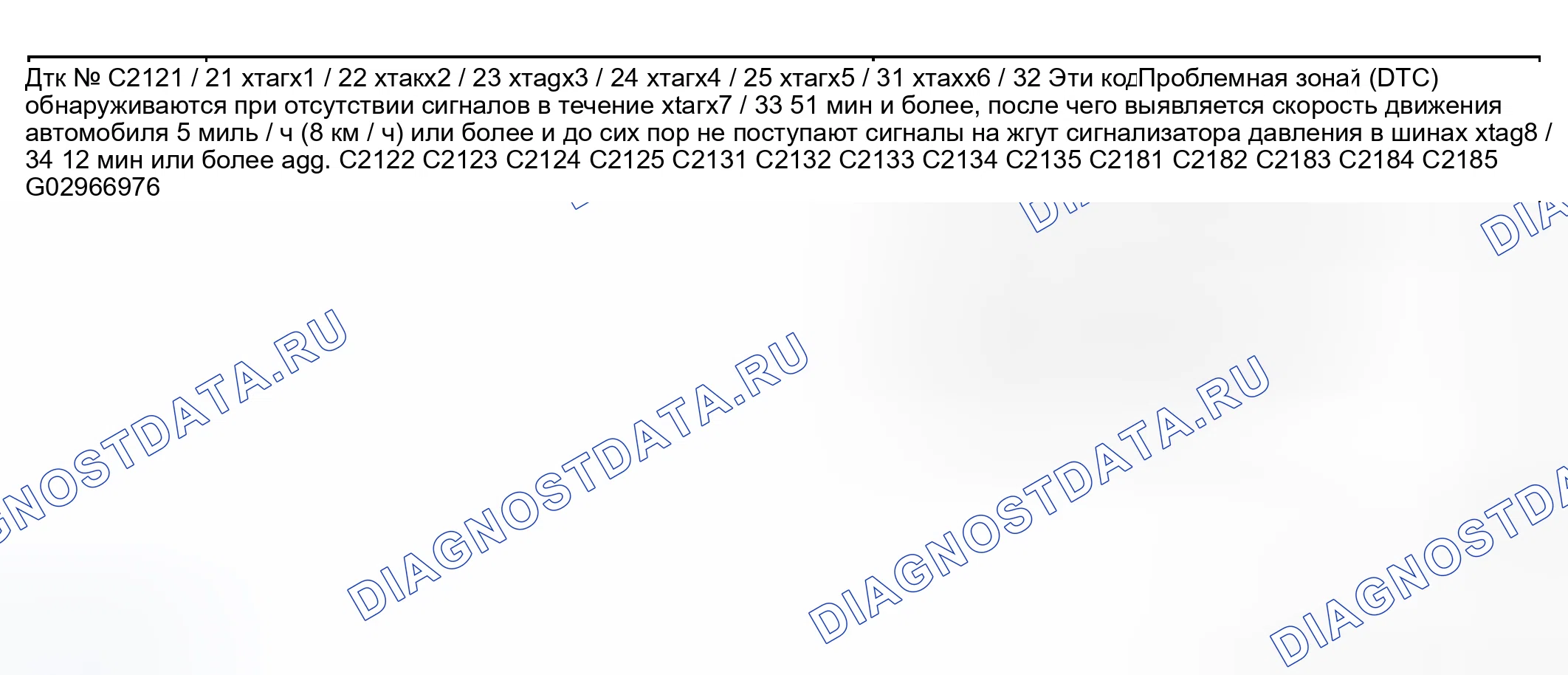

Подузел клапана контроля давления в шинах постоянно посылает радиоволны на приемный узел датчика давления в покрышках. Если батарея для подузла клапана контроля давление в шине истощена, или если приемный блок датчика давления неисправен или вышел из строя, расшифровка кода ошибки будет выведен. коды неисправностей (DTC) (расшифровка кода ошибки) C2121 / 21 to xtangx1 / 25 и xtegx2 / 31 to C2135 / 35 сигнал может быть удален тестером только тогда, когда коды неисправностей xtag 4 / 85 передает силу. C2125 C2131 C2181 C2185 C2181 C2185

Схема №26

HINT

Необходимо выполнить процедуру идентификации сборочного узла клапана контроля давления в шине, который неисправен из-за того, что он не может быть идентифицирован с помощью выходного расшифровка кода ошибки.

Схема №27

HINT

Установите давление в шинах на заданное значение.

Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
  1. Проверить TIRE давление предупреждение лампа Поверните переключатель зажигания в положение ON. Проверьте лампу, предупреждающую о давлении в шине. Результат: лампа предупреждения давления в шинах A не мигает B Загорается и гаснет неоднократно с интервалом 0,5 секунды B: Перейдите к шагу 4. A: Переходите к следующему шагу.
  2. Сброс расшифровка кода ошибки (СМ. " ПРОВЕРКА / ОЧИСТКА Дтц ") Переход к следующему шагу. (ref-262803-S02450042272007082800000)
  3. Проверить расшифровка кода ошибки Проверьте наличие DCC. OK: DCS не выводится. Ng: Перейдите к шагу 4 ОК: ОБРАТИТЕСЬ К ТАБЛИЦЕ СИМПТОМОВ ПРОБЛЕМЫ
  4. Проверить расшифровка кода ошибки Является ли вывод DTS C2121 / 21, C2122 / 22, C2123 / 23, C2124 / 24 или C2125 / 25? НЕТ: Перейдите к шагу 12. ДА: переходите к следующему шагу.
  5. Проверить расшифровка кода ошибки Есть ли на выходе коды неисправностей (DTC) (расшифровка кода ошибки) C2121 / 21, xtegx1 / 22, C2123 / 23, xthagx3 / 24 и xtigx4 / 25? НЕТ: Переходите к шагу 19. ДА: Перейдите к следующему шагу. C2122 C2124 C2125
  6. Проверить TIRE давление предупреждение выключатель MAIN положение OK: Переключатель предупреждения о давлении в шинах установлен на " MAN ". ПОДСКАЗКА: Если переключатель оповещения о давлении не установлен на значение " Main ", установите давление в шине на указанное значение и переведите переключатель оповещения об уровне давления в шину на " ОСНОВНОЙ ". После этого принудительно передайте ID передатчика путем быстрого снижения всего давления в шины и перейдите к шагу 1. Ng: Go to step 1. OK.
  7. Проверить TIRE давление контроль ECU Подключите разъем монитора давления в шинах ECUT15. Измерьте напряжение согласно значению (значениям), указанному (указанным) в разделе " МОНИТОР ДАВЛЕНИЯ В ШИНАХ Ecu ".стандарт: TYREM TESTER Connection Specified Condition T15-9 (IDSSW) - T15-11 (масса) 10 V или выше N: переходите к шагу 8 и переходите на шаг 10. (ref-262803-S16583390622007082800000)
  8. Проверить жгут и разъём (TIRE давление контроль ECU - РАЗЪЕМ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ 9) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Отсоедините устройство для контроля давления в шинах, расположенное под разъемом T15 и устройством сигнализации о давлении в шине xtag1. Измерьте сопротивление согласно значению (значениям) в блоке УПРАВЛЕНИЯ ДАВЛЕНИЕМ в Шине ECUS - переключатель ПРЕДУПРЕЖДЕНИЯ - сигнализатора об уровне давления в пневматике. T15 T16 T15 T16 (ref-262793-S30067927332007082800000)(ref-262803-S30229591722007082800000)
  9. Проверить TIRE давление предупреждение выключатель Отсоедините соединитель сигнализатора давления в шине T16. Измерьте сопротивление согласно значению (значениям) в " РЕЛЕ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ ".стандарт: СИГНАЛИЗАТОР ДАВЛЕНИЯ ШИНЫ ПЕРЕКЛЮЧАТЕЛЬ Положение тестера Соединение указанное состояние MAIN 2 (INT) - 1 (E) 10 к Ом или выше, 2-Е Давление - 1 [E] Ниже СМ. (ref-262803-S42198280152007082800000)(ref-262838-S14708296212007082800000)
  10. ПРОВЕРКА ЖГУТА И РАЗЪЕМА 16 (TIRE давление контроль RECEIVER ASSY - TOKX10 Ohm + Xx X4) Корпус TOHMA1 (EXK3-Tc7) Кузов TOGA2 + Ohk5 + TACTAMDEMERATIEUM1 TAGGASY1 Ta XTTA1 XXTA- O- измеритель ДАВЛЕНИЯ 1: T21 T15 T15 T21 T15 RF5V T21 5V T15 GND2 T21 T15 T15 RF5V T15 GND2 (ref-262793-S30067927332007082800000)(ref-262803-S37450198462007082800000)
  11. Проверить TIRE давление контроль ECU Подсоедините разъем монитора давления в шинах ECK T15. Измерьте напряжение в соответствии со значением (значениями) в " BYSE давление контроль ECV ".стандарт: МОНИТОР ДАВЛЕНИЯ В ШИНАХ Тестер ЭБУ Подключение Указанное Условие T15-8 (xtangx2) - xtag 3-16 (GND2) от 4,5 до 5,5 В Ng ПРОВЕРИТЬ ИСТОЧНИК ПИТАНИЯ ЗАМЕНИТЬ (СМ. RF5V T15 (ref-262803-S18421735582007082800000)(ref-262803-S08580235232007082800000)(ref-262838-S34418410822007082800000)
  12. Проверить расшифровка кода ошибки Есть ли на выходе коды неисправностей (DTC) (расшифровка кода ошибки) C2131 / 31, xtegx1 / 32, C2133 / 33, xthagx3 / 34 и xtigx4 / 35? НЕТ: Перейдите к шагу 19. ДА: переходите к следующему шагу. C2132 C2134 C2135
  13. Проверить TIRE давление предупреждение выключатель 2ND положение OK: Переключатель предупреждения о давлении в шинах установлен на " 2nd ". ПОДСКАЗКА: Если переключатель оповещения о давлении не настроен на " 2-й ", установите давление в шине на указанное значение и переведите переключатель оповещения об уровне давления во " 2 ". После этого принудительно передайте ID передатчика путем быстрого снижения всего давления в шинам и перейдите к шагу 1. Ng: Переходк этапу 1. ОК: Перейти к следующему шагу.
  14. Проверить TIRE давление контроль ECU Подключите разъем монитора давления в шинах ECUT15. Измерьте напряжение согласно значению (значениям), указанному (указанным) в " TIRED PRESCRIPTION контроль Ecu Tester Connection Specified Condition T15-9 (IDSW) - T15-11 (GNH) Bel) Ниже 6 В Ng: Перейдите к шагу 15 OK. (ref-262803-S22582372102007082800000)
  15. Проверить жгут и разъём (TIRE давление контроль ECU - РАЗЪЕМ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ 9) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Отсоедините устройство для контроля давления в шинах, расположенное под разъемом T15 и устройством сигнализации о давлении в шине xtag1. Измерьте сопротивление согласно значению (значениям) в блоке УПРАВЛЕНИЯ ДАВЛЕНИЕМ в Шине ECUS - переключатель ПРЕДУПРЕЖДЕНИЯ - сигнализатора об уровне давления в пневматике. T15 T16 T15 T16 (ref-262793-S30067927332007082800000)(ref-262803-S31090520552007082800000)
  16. Проверить TIRE давление предупреждение выключатель Отсоедините соединитель сигнализатора давления в шине T16. Измерьте сопротивление согласно значению (значениям) в " РЕЛЕ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ ".стандарт: СИГНАЛИЗАТОР ДАВЛЕНИЯ ШИНЫ ПЕРЕКЛЮЧАТЕЛЬ Положение тестера Соединение указанное состояние MAIN 2 (INT) - 1 (E) 10 к Ом или выше, 2-Е Давление - 1 [E] Ниже СМ. (ref-262803-S17174674962007082800000)(ref-262838-S14708296212007082800000)
  17. ПРОВЕРКА ЖГУТА И РАЗЪЕМА 16 (TIRE давление контроль RECEIVER ASSY - TOKX10 Ohm + Xx X4) Корпус TOHMA1 (EXK3-Tc7) Кузов TOGA2 + Ohk5 + TACTAMDEMERATIEUM1 TAGGASY1 Ta XTTA1 XXTA- O- измеритель ДАВЛЕНИЯ 1: T21 T15 T15 T21 T15 RF5V T21 5V T15 GND2 T21 T15 T15 RF5V T15 GND2 (ref-262793-S30067927332007082800000)(ref-262803-S14865432242007082800000)
  18. Проверить TIRE давление контроль ECU Подсоедините разъем монитора давления в шинах ECK T15. Измерьте напряжение в соответствии со значением (значениями) в " BYSE давление контроль ECV ".стандарт: МОНИТОР ДАВЛЕНИЯ В ШИНАХ Тестер ЭБУ Подключение Указанное Условие T15-8 (xtangx2) - xtag 3-16 (GND2) от 4,5 до 5,5 В Ng ПРОВЕРИТЬ ИСТОЧНИК ПИТАНИЯ ЗАМЕНИТЬ (СМ. RF5V T15 (ref-262803-S13952608242007082800000)(ref-262803-S08580235232007082800000)(ref-262838-S34418410822007082800000)
  19. УСТАНОВИТЬ ДАВЛЕНИЕ В ШИНАХ НА НОРМАЛЬНОЕ ЗНАЧЕНИЕ Установите давление в шинах всех колес на заданную величину. Давление в шине до нормального значения Переднее заднее запасное 220 к Па (2,2 кгс / см 2, 32 фунт / кв.
  20. IDENTIFY TRANSMITTER CORRESPONDING TO расшифровка кода ошибки (СМ. " ИДЕНТИФИКАЦИЯ ПЕРЕДАТЧИКА (ОШИБКА В НАЛИЧИИ) ") Перейдите к следующему шагу. (ref-262803-S17837020442007082800000)
  21. ПОДСКАЗКА ОБ ОБМЕНЕ ШИН: Когда на шаге 20 идентифицируется " А " (левый передний): Поменять местами шину " A " с нормальной шиной " B ". Переходите к следующему шагу.
  22. УСТАНОВИТЬ ДАВЛЕНИЕ В ШИНАХ НА НОРМАЛЬНОЕ ЗНАЧЕНИЕ Установите давление в шинах всех колес на заданную величину. Давление в шине до нормального значения Переднее заднее запасное 220 к Па (2,2 кгс / см 2, 32 фунт / кв.
  23. ПРИНУДИТЕЛЬНО ПЕРЕДАТЬ ИД ПЕРЕДАТЧИКА Снимите сердечник клапана шины " А ", быстро снизьте давление в шине и принудительно передайте ИД датчика подузла клапана контроля давления в шинах. Перейдите к следующему шагу.
  24. Проверить расшифровка кода ошибки AGAIN проверить for DAC. OK: DCC не выводится. ПОДСКАЗКА: Если выдается сигнал DCS, замените идентифицированный узел клапана контроля давления в шинах. Зарегистрируйте идентификатор датчика после замены и установите давление в шине на указанное значение. Ng: ЗАМЕНИТЬ УЗЕЛ КЛАПАНА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ (СМ. " КЛАПАН СЛЕЖЕНИЯ ЗА ДАВЛЕНИЕМ, ПОДКЛЮЧЕННЫЙ К УЗЛУ) ОК: (ref-262838-S31407717002007082800000)(ref-262838-S34418410822007082800000)
Схема №44

HINT

Необходимо выполнить процедуру идентификации сборочного узла клапана контроля давления в шине, который неисправен из-за того, что он не может быть идентифицирован с помощью выходного расшифровка кода ошибки.

HINT

Установите давление в шинах на заданное значение.

  1. Проверить TIRE давление предупреждение лампа Проверьте лампу, предупреждающую о давлении в шинах. Результат: Лампа А не мигает B Загорается и гаснет неоднократно с интервалом 0,5 секунды B: Переходите к шагу 5. A: Перейдите к следующему шагу.
  2. IDENTIFY TRANSMITTER CORRESPONDING TO расшифровка кода ошибки (СМ. " ИДЕНТИФИКАЦИЯ ПЕРЕДАТЧИКА (ОШИБКА В НАЛИЧИИ) ") Перейдите к следующему шагу. (ref-262803-S17837020442007082800000)
  3. Сброс расшифровка кода ошибки (СМ. " ПРОВЕРКА / ОЧИСТКА Дтц ") Переход к следующему шагу. (ref-262803-S02450042272007082800000)
  4. Проверить расшифровка кода ошибки Проверка на наличие Дтц. OK: Dtc не выводится ПОДСКАЗКА: если результат положительный, замените подузел клапана контроля давления в шинах, указанный в ШАГЕ 2. Зарегистрируйте идентификатор датчика после замены и установите давление в шине на указанное значение. Ng: Перейдите к шагу 9. ОК: ЗАМЕНИТЕ ПОДУЗЕЛ КЛАПАНА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ (СМ. " ПОДАГРЕГАТ ДЛЯ КОНТРОЛЬНОГО клапана (ref-262838-S31407717002007082800000)
  5. ИДЕНТИФИКАЦИЯ ПЕРЕДАТЧИКА, СООТВЕТСТВУЮЩЕГО ЗАПИСАННОМУ расшифровка кода ошибки (СМ. " IDENTIFY TRANSMITTER (ERROR IN PRESENT) ") Перейдите к следующему шагу. (ref-262803-S17837020442007082800000)
  6. ЗАМЕНИТЬ УЗЕЛ КЛАПАНА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ Замените указанный узел клапана на новый. Перейдите к следующему шагу.
  7. РЕГИСТРАЦИЯ ИДЕНТИФИКАТОРА ДАТЧИКА (СМ. " РЕГИСТРАЦИЯ ") Зарегистрируйте идентификатор датчика для всех колес. Установите давление в шине на указанное значение. Перейдите к следующему шагу. (ref-262803-S10929541532007082800000)
  8. Проверить расшифровка кода ошибки Проверка на наличие DCC. OK: DCS не выводится. Ng: Перейдите к шагу 9 ОК: END
  9. ЗАМЕНИТЬ УЗЕЛ ПРИЕМНИКА МОНИТОРА ДАВЛЕНИЯ В ШИНАХ (СМ. " УЗЕЛ РЕСИВЕРА Монитора давления в ШИНЕ ") СОВЕТ: Проводите осмотр с использованием деталей из обычного автомобиля, когда это возможно. Переходите к следующему шагу. (ref-262838-S34418410822007082800000)
  10. Проверить расшифровка кода ошибки проверить for DCC. OK: DCS не выводится. Ng: заменить TIRE давление контроль ECU (СМ. " МОНИТОР ДАВЛЕНИЯ В ШИНАХ ") ОК: END (ref-262838-S14708296212007082800000)
Схема №45

HINT

Необходимо выполнить процедуру идентификации сборочного узла клапана контроля давления в шине, который неисправен из-за того, что он не может быть идентифицирован с помощью выходного расшифровка кода ошибки.

HINT

Установите давление в шинах на заданное значение.

  1. Проверить TIRE давление предупреждение лампа Проверьте лампу, предупреждающую о давлении в шинах. Результат: Лампа предупреждения о давлении А Не мигает B Загорается и гаснет неоднократно с интервалом 0,5 секунды B: Перейдите к шагу 7. A: Переходите к следующему шагу.
  2. IDENTIFY TRANSMITTER CORRESPONDING TO расшифровка кода ошибки (СМ. " ИДЕНТИФИКАЦИЯ ПЕРЕДАТЧИКА (ОШИБКА В НАЛИЧИИ) ") Перейдите к следующему шагу. (ref-262803-S17837020442007082800000)
  3. ПРОВЕРКА ШИН Проверьте, что шина не пробита, и нет никаких признаков падения давления воздуха. ОК: Шина в норме. Нг: ЗАМЕНИТЬ ШИНЫ OK: Перейти к следующему шагу.
  4. Сброс расшифровка кода ошибки (СМ. " ПРОВЕРКА / ОЧИСТКА Дтц ") Переход к следующему шагу. (ref-262803-S02450042272007082800000)
  5. Проверить расшифровка кода ошибки Проверка на наличие Дтк. OK: Dtc не выводится. ПОДСКАЗКА: если результат в порядке, замените подузел клапана контроля давления в шинах, указанный в ШАГЕ 2. Зарегистрируйте идентификатор датчика после замены и затем установите давление в шине на указанное значение. Ng: Перейдите к шагу 11. ОК: ЗАМЕНИТЬ ПОДУЗЕЛ КЛАПАНА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ (СМ. " КЛАПАН МОНИТОРИНГА давления В ШИН ПОД ") (ref-262838-S31407717002007082800000)
  6. IDENTIFY TRANSMITTER CORRESPONDING TO расшифровка кода ошибки (СМ. " ИДЕНТИФИКАЦИЯ ПЕРЕДАТЧИКА (ОШИБКА В НАЛИЧИИ) ") Перейдите к следующему шагу. (ref-262803-S17837020442007082800000)
  7. ПРОВЕРКА ШИН Проверьте, что шина не пробита, и нет никаких признаков падения давления воздуха. ОК: Шина в норме. Нг: ЗАМЕНИТЬ ШИНЫ OK: Перейти к следующему шагу.
  8. ЗАМЕНИТЬ ПОДУЗЕЛ КЛАПАНА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ (СМ. " Подузел клапана контроля давления в шинах ") Заменить указанный подузел на новый и перейти к следующему шагу. (ref-262838-S31407717002007082800000)
  9. РЕГИСТРАЦИЯ ИДЕНТИФИКАТОРА ДАТЧИКА (СМ. " РЕГИСТРАЦИЯ ") Зарегистрируйте идентификатор датчика для всех колес. Установите давление в шине на указанное значение. Перейдите к следующему шагу. (ref-262803-S10929541532007082800000)
  10. Проверить расшифровка кода ошибки Проверка на наличие DCC. OK: DCS не выводится. Ng: Переходите к шагу 11 ОК: END
  11. ЗАМЕНИТЬ УЗЕЛ ПРИЕМНИКА МОНИТОРА ДАВЛЕНИЯ В ШИНАХ (СМ. " УЗЕЛ РЕСИВЕРА Монитора давления в ШИНЕ ") СОВЕТ: Проводите осмотр с использованием деталей из обычного автомобиля, когда это возможно. Переходите к следующему шагу. (ref-262838-S34418410822007082800000)
  12. Проверить расшифровка кода ошибки проверить for DCC. OK: DCS не выводится. Ng: заменить TIRE давление контроль ECU (СМ. " МОНИТОР ДАВЛЕНИЯ В ШИНАХ ") ОК: END (ref-262838-S14708296212007082800000)
Схема №46
Схема №47

HINT

Установите давление в шинах на заданное значение.

Схема №48
Схема №49
Схема №50
Схема №51
Схема №52
Схема №53
Схема №54
Схема №55
  1. Проверить TIRE давление предупреждение лампа Проверьте лампу предупреждения о давлении в шинах. Результат: Лампа А не мигает B Загорается и гаснет неоднократно с интервалом 0,5 секунды B: Переходите к шагу 4. A: Перейти к следующему шагу.
  2. Сброс расшифровка кода ошибки (СМ. " ПРОВЕРКА / ОЧИСТКА Дтц ") Переход к следующему шагу. (ref-262803-S02450042272007082800000)
  3. Проверить расшифровка кода ошибки проверить for DCTC. OK: Dtc is not Выход. Ng: заменить TIRE давление контроль ECU (СМ. " МОНИТОР ДАВЛЕНИЯ В ШИНАХ ЭБУ ") ОК: END (Выполните процедуры для проверки того, зарегистрирован ли идентификатор измерительного преобразователя (см. раздел " Регистрация "). (ref-262838-S14708296212007082800000)(ref-262803-S10929541532007082800000)
  4. Проверить расшифровка кода ошибки Проверьте, выводится ли команда DTP C2171 / 71. НЕТ: перейдите к шагу 9. ДА: переходите к следующему шагу.
  5. Проверить TIRE давление предупреждение выключатель MAIN положение OK: Переключатель предупреждения о давлении в шинах установлен на " MAN ". ПОДСКАЗКА: Если переключатель оповещения о давлении не включен, установите переключатель оповещения об уровне давления в шине на " ОСНОВНОЙ " и перейдите к шагу 1.ng: Переходите к шагу 1. ОК: переходите к следующему шагу.
  6. Проверить TIRE давление контроль ECU Подключите разъем монитора давления в шинах ECUT15. Измерьте напряжение в соответствии со значением (значениями), указанным (и) в " МОНИТОРЕ ДАВЛЕНИЯ В ШИНАХ ЭКУ ".стандарт: МОНИТОР ДАВЛЕНИЯ ШИН Тестер ЭБУ Подключение Указанное условие T15-9 (IDSW) - T15-11 (масса) 10 V или выше N: Перейти к шагу 7 регистрации OK: (ref-262803-S15548515382007082800000)(ref-262803-S10929541532007082800000)
  7. Проверить жгут и разъём (TIRE давление контроль ECU 9 - ПЕРЕКЛЮЧАТЕЛЬ СИГНАЛИЗАЦИИ О ДАВЛЕНИИ В ШИНАХ) (СМ. " УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ДАВЛЕНИЯ ШИНЫ, БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Xw 10 ") Отсоедините датчик уровня давления в шине от разъема T15 и сигнализатора давления в покрышке хтаг1. Измерьте сопротивление согласно значению (значениям) в блоке " TINE МОНИТОР ДАВЛЕНИЕ в ШШИНА, сигнализатор ДАВЛЕНИЯ, ВЫКЛЮЧАТЕЛЬ, СРАБАТЫВАНИЯ 2 ". T16 T15 T16 T15 (ref-262838-S14708296212007082800000)(ref-262803-S29775780762007082800000)
  8. Проверить TIRE давление предупреждение выключатель Отсоедините соединитель сигнализатора давления в шине T16. Измерьте сопротивление согласно значению (значениям) в " РЕЛЕ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ ".стандарт: СИГНАЛИЗАТОР ДАВЛЕНИЯ ШИНЫ ПЕРЕКЛЮЧАТЕЛЬ Положение тестера Соединение указанное состояние MAIN 2 (INT) - 1 (E) 10 к Ом или выше, 2-Е Давление - 1 [E] Ниже СМ. (ref-262803-S12853968962007082800000)(ref-262838-S14708296212007082800000)
  9. Проверить TIRE давление предупреждение выключатель 2ND положение OK: Переключатель предупреждения о давлении в шинах установлен на " 2nd ". ПОДСКАЗКА: Если переключатель оповещения о давлении не настроен на " 2-й ", установите переключатель оповещения об уровне давления в шине на " второй " и переходите к шагу 1.ng: Перейти к шагу 1. ОК: Переход к следующему шагу.
  10. Проверить TIRE давление контроль ECU Подсоедините разъем монитора давления в шинах ECUT15. Измерьте напряжение согласно значению (значениям), указанному (ым) в " BYSE давление контроль ЭБУ ".стандарт: МОНИТОР ДАВЛЕНИЯ В ШИНАХ Тестер ЭСУ Соединение Указанное Условие T15-9 (IDSW) - T15-11 (масса) Ниже 6 V Ng: Перейти к шагу 11 регистрации OK: (ref-262803-S25207808972007082800000)(ref-262803-S10929541532007082800000)
  11. Проверить жгут и разъём (TIRE давление контроль ECU - РАЗЪЕМ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ 9) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Отсоедините устройство для контроля давления в шинах, расположенное под разъемом T15 и устройством сигнализации о давлении в шине xtag1. Измерьте сопротивление согласно значению (значениям) в блоке УПРАВЛЕНИЯ ДАВЛЕНИЕМ в Шине ECUS - переключатель ПРЕДУПРЕЖДЕНИЯ - сигнализатора об уровне давления в пневматике. T15 T16 T15 T16 (ref-262793-S30067927332007082800000)(ref-262803-S19774807602007082800000)
  12. Проверить TIRE давление предупреждение выключатель Отсоедините соединитель сигнализатора давления в шине T16. Измерьте сопротивление согласно значению (значениям) в " РЕЛЕ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНАХ ".стандарт: СИГНАЛИЗАТОР ДАВЛЕНИЯ ШИНЫ ПЕРЕКЛЮЧАТЕЛЬ Положение тестера Соединение указанное состояние MAIN 2 (INT) - 1 (E) 10 к Ом или выше, 2-Е Давление - 1 [E] Ниже СМ. (ref-262803-S14355382492007082800000)(ref-262838-S14708296212007082800000)
Схема №56
Схема №57

HINT

Установите давление в шинах на заданное значение.

Схема №58
Схема №59
Схема №60
Схема №61
Схема №62
  1. ОСМОТРИТЕ УЗЕЛ ПРИЕМНИКА МОНИТОРА ДАВЛЕНИЯ В ШИНАХ Отсоедините соединитель узла приемника монитора давления в шинах T21. Измерьте напряжение в соответствии со значением (значениями) в " УЗЛЕ РЕСИВЕРА ТАЙМЕРА МОНИТОРА НАПРЯЖЕНИЯ ".стандарт: Разъем тестера узла приемника давления В ШИНЫ Указанное условие хтагх1-4 (масса) - T21-5 (+ xtag3) от 4,5 до 5,5 В Нг: Перейти к шагу 3. T21 5V (ref-262803-S27885112452007082800000)
  2. Проверить жгут и разъём (TIRE давление контроль RECEIVER ASSY - УСТРОЙСТВО КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ 3 ECU) (СМ. " ELECTRONIC цепь проверка процедуры ") Go the bir давление контроль asset T21 разъём: Измерение сопротивления в соответствии со значением (-s) измерением давления в блоке управления давлением в шине 1: T15 T15 T21 (ref-262793-S30067927332007082800000)(ref-262803-S32906785152007082800000)
  3. ПРОВЕРКА ЖГУТА И РАЗЪЕМА 16 (TIRE давление контроль RECEIVER ASSY - TOKX10 Ohm + Xx X4) Корпус TOHMA1 (EXK3-Tc7) Кузов TOGA2 + Ohk5 + TACTAMDEMERATIEUM1 TAGGASY1 Ta XTTA1 XXTA- O- измеритель ДАВЛЕНИЯ 1: T21 T15 T15 T21 T15 RF5V T21 5V T15 GND2 T21 T15 T15 RF5V T15 GND2 (ref-262793-S30067927332007082800000)(ref-262803-S26772232902007082800000)
  4. ПРОВЕРИТЬ СХЕМУ ИСТОЧНИКА ПИТАНИЯ (СМ. " СХЕМА ИСТОЧНИКОВ ЭЛЕКТРОПИТАНИЯ ЭБУ ") Нг: ОТРЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ ЦЕПЬ ИСТОЧНИК ЭЛЕКТРОЭНЕРГИИ ОК: Перейти к следующему шагу. (ref-262803-S08580235232007082800000)
  5. ЗАМЕНИТЬ УЗЕЛ ПРИЕМНИКА МОНИТОРА ДАВЛЕНИЯ В ШИНАХ ПОДСКАЗКА: Проводите осмотр с использованием деталей из обычного автомобиля, когда это возможно. Переходите к следующему шагу.
  6. Проверить расшифровка кода ошибки проверить for DCC. OK: DCS не выводится. Ng: заменить TIRE давление контроль ECU (СМ. " МОНИТОР ДАВЛЕНИЯ В ШИНАХ ") ОК: END (ref-262838-S14708296212007082800000)

Монитор давления в шинах ECU получает сигнал скорости от комбинационного измерителя. Этот расшифровка кода ошибки сохраняется при входе в тестовый режим, но стирается при обнаружении сигнала скорости автомобиля 12 миль / ч (20 км / ч) в течение 3 секунд или более. DCC выводится только в тестовом режиме.

Схема №63
Схема №64

HINT

При использовании ручного тестера осмотр начинается с шага 1, а при отсутствии - с шага 2.

Схема №65
Схема №66
Схема №67
Схема №68
  1. READ VALUE ON HAND-HOLDED TESTER Подключите ручной тестер к DLC3. Переведите монитор зажигания в положение ON. Выберите пункт ниже в списке DATA LIST и считайте его значение, отображаемое на ручном тестере. ДАВЛЕНИЕ В ШИНАХ: СПИСОК ДАННЫХ О ДАВЛЕНИИ ШИН Справочный пункт Normal Condition VEHICLE скорость Actual vehicle Speedrate проверить at that the values indiculed on the tester и combotation meased of the the the next " OK. (sequefacing). (ref-262838-S14708296212007082800000)
  2. Проверить жгут и разъём (TIRE давление контроль ECU - COMBINATION METER ASSY) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Отсоедините узел C11 комбинированного измерительного прибора и соединитель ECU1 T15. Измерьте сопротивление в соответствии со значением (значениями), приведенным в поле " Tu PRE- Combminition MEASQUEUMENTENT OR 2 ASSASSASS. T15 C11 T15 (ref-262793-S30067927332007082800000)(ref-262803-S27259331082007082800000)
  3. Проверить TIRE давление контроль ECU Снимите устройство контроля давления в шинах с подсоединенными соединителями. Проверьте напряжение. Переведите рычаг переключения передач в положение N. Поднимите одно из передних колес. Поверните переключатель зажигания в положение ON. Измерьте напряжение между клеммами T15-3 (SPD) и T15-11 (GNG) устройства контроля давления воздуха при медленном повороте переднего колеса OK: напряжение заменить assigned intermentitericatically see " см. (ref-262837-S36631528852007082800000)(ref-262838-S14708296212007082800000)

Переключатель предупреждения о давлении в шинах имеет 2 положения: " MAIN " и " 2nd ". 2 вида идентификаторов (2 типа шин) для подузла клапана монитора давления в шине могут быть зарегистрированы на ECU монитора давления.

Схема №69
Схема №70

HINT

Начните проверку с шага 1 при использовании ручного тестера и начните с шага 2, когда ручной тестер не используется.

Схема №71
Схема №72
Схема №73
Схема №74
  1. READ VALUE OF TIRE-Удержание TESTER Подключите ручной тестер давления к DLC3. Поверните переключатель зажигания в положение ON (вкл). Выберите пункт ниже в списке DATA LIST, и считайте его значение, отображаемое на ручном тестере. ДАВЛЕНИЕ ШИНЫ: СПИСОК ДАННЫХ О ДАВЛЕНИИ В ШИНАХ ССЫЛКА Пункт Normal Condition SELECT Sw No pressing: MAIN CLECT Sw Press 2 Проверьте, что показываемое значение изменяется при нажатии переключателя ручного тестера. (ref-262838-S14708296212007082800000)
  2. Проверить TIRE давление предупреждение выключатель Отсоедините соединитель сигнализатора давления в шине T16. Измерьте сопротивление согласно значению (значениям) в " ВЫКЛЮЧАТЕЛЕ СИГНАЛИЗАЦИИ О ДАВЛЕНИИ В ШИНАХ ".стандарт: СИГНАЛИЗАТОР ДАВЛЕНИЯ ШИНЫ ПЕРЕКЛЮЧАТЕЛЬ Положение тестера Соединение указанное условие MAIN 2 (INT) - 1 (E) 10 к Ом или выше 2-го 2 (INT) - 1е) Ниже 1 ОМН ПЕРЕХОД на СЛЕДУЮЩИЙ С ПРЕДУПРЕЖДЕНИЕМ ЕНИЯ ОБ: ЗАМЕНИТЬ ДАВЛЕНИЕ: (ref-262803-S02809547652007082800000)
  3. Проверить жгут и разъём (TIRE давление контроль ECU - ПЕРЕКЛЮЧАТЕЛЬ ПРЕДУПРЕЖДЕНИЯ О ДАВЛЕНИИ В ШИНЕ 9) (СМ. " ELECTRONIC цепь проверка PROCEDERATION ") Отсоедините монитор давления в шинах блок управления двигателем X3 Разъем T15. Измерьте сопротивление в соответствии со значением (значениями), указанным в разделе " Tu PRE- РЕЛЕ ДАВЛЕНИЯ - сигнализатор давления в пневматиках T1 T15 T16 T15 (ref-262793-S30067927332007082800000)(ref-262803-S20449487872007082800000)
  4. ПРОВЕРЬТЕ ЖГУТ И СОЕДИНИТЕЛЬ (СИГНАЛИЗАТОР ДАВЛЕНИЯ В ШИНАХ - КОРПУС ЗАЗЕМЛЕН) (СМ. " ЭЛЕКТРОННАЯ СХЕМА КОНТРОЛЯ ПРОЦЕДУРЫ ПРОВЕРКИ ") Измерьте сопротивление согласно значению (значениям) в " СИГНАЛИЗАТОРЕ НАПРЯЖЕНИЯ ШИНЫ - ОСНОВАНИЕ КОРПУСА ".стандарт: СИГНАЛИЗИРУЮЩИЙ О НАПРЯЖЕНИИ ШИН ВЫКЛЮЧАТЕЛЬ - ТЕСТЕР ОСНОВАНИЯ КУЗОВА Указанное условие T16-1 - Основание корпуса Ниже 1 OHMS Ng: РЕМОНТ или ЗАМЕНИТЬ ЭЛЕКТРОПРОВОДКУ СМ, либо РАЗЪЕМ СМ.: (ref-262793-S30067927332007082800000)(ref-262803-S08297645892007082800000)(ref-262838-S14708296212007082800000)

Если ЭБУ обнаруживает неисправность, он мигает лампой предупреждения о давлении в шине, запрещая работу монитора давления в шинах. В это время ЭКУ записывает расшифровка кода ошибки в память.

Подсоедините клеммы Tc и Cg DLC3, чтобы мигала лампочка предупреждения о давлении в шинах, и выведите расшифровка кода ошибки.

Схема №75
Схема №76
Схема №77
Схема №78
Схема №79
Схема №80
Схема №81
  1. Проверить TIRE давление предупреждение лампа цепь Отсоедините разъем монитора давления в шинах ECU T15. Подсоедините клемму хтагх1-6 (IND) монитора давления воздуха в шине и массу кузова. Переведите выключатель зажигания во включенное положение. Проверьте, что лампа предупреждения о давлении в шинам погасла. OK: Лампа предупреждения об давлении в шины погасла Ng: Перейдите к шагу 2 ОК: ЗАМЕНИТЕ МОНИТОР ДАВЛЕНИЯ В ШИН EC(СМ. " ДАВЛЕНИЕ) T15 (ref-262838-S14708296212007082800000)
  2. Проверить жгут и разъём (TIRE давление контроль ECU - COMBINATION METER ASSY) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Отсоедините монитор давления в шинах от разъема T15 и разъема C9. Измерьте сопротивление в соответствии со значением (значениями) в окне " TINE PRESENSUMEASS- КОМБИНИРОВАННЫЙ АЦИОННЫЙ АТОР. T15 T15 (ref-262793-S30067927332007082800000)(ref-262803-S12161177442007082800000)
  3. ПРОВЕРИТЬ ЖГУТ И РАЗЪЕМ (ЦЕПЬ ИСТОЧНИКА ПИТАНИЯ УЗЛА КОМБИНИРОВАННОГО ИЗМЕРИТЕЛЬНОГО ПРИБОРА) (СМ. " ПРОЦЕДУРА ПРОВЕРКИ ЭЛЕКТРОННОЙ СХЕМЫ ") Демонтировать узел комбинированного измерительного прибора. Отсоединить соединитель C9 узла комбинированного расходомера. Измерить напряжение в соответствии со значением (ами), указанным (ыми) в " ЦЕПИ БЛОКА СОСТАВНОГО ДАТЧИКА ". (ref-262793-S30067927332007082800000)(ref-262803-S36733324592007082800000)
  4. Проверить COMBINATE METER ASSY (TIRE давление предупреждение лампа) Демонтаж узла комбинированного измерительного прибора. Проверьте наличие сигнальной лампы давления в шинах на узле комбинационного измерительного прибора. Подключите клемму C9-5 к положительной (+) клемме аккумулятора, а клемма C8-19 - к отрицательной клемме аккумуляторной батареи. Убедитесь, что загорается сигнальная лампа давления в шине. Ng: ЗАМЕНИТЕ УЗЕЛ КОМБИНРАСХОДОМ(см. таблицу " КАПИТАЛЬНЫЙ) OK: ПРОДОЛЖИТЬ: (ref-262837-S36631528852007082800000)(ref-262803-S40312236912007082800000)

Это источник питания для ЭБУ контроля давления в шинах. Он также подает питание на приемник монитора давления в шины через ЭКУ.

Схема №82
Схема №83
Схема №84
Схема №85
Схема №86
  1. ПРОВЕРИТЬ АККУМУЛЯТОР Проверьте напряжение аккумулятора. Стандарт: Напряжение: от 11 до 14 В Нг: ЗАМЕНИТЬ БАТАРЕЮ ОК: Перейдите к следующему шагу.
  2. Проверить предохранитель (ECU-IG) Снять предохранитель ЭБУ-ИГ со стороны драйвера J / B. Проверить целостность предохранителя ЭКУ-ГИ Стандарт: Целостность Нг: ПРОВЕРИТЬ НА КОРОТКОЕ ЗАМЫКАНИЕ ВО ВСЕХ ЖГУТАХ И СОЕДИНИТЕЛЕ, ПОДКЛЮЧЕННЫХ К ПРЕДОХРАНИТЕЛЮ, И ЗАМЕНИТЬ ПРЕДОХРАНИТЕЛЬ ОК: Перейти к следующему шагу.
  3. Проверить TIRE давление контроль ECU Снимите блок контроля давления в шинах с подсоединенными разъемами. Поверните переключатель зажигания в положение ON. Измерьте напряжение в соответствии со значением (значениями), указанным (и) в " BYSE давление контроль ECUE ".стандарт: КОНТРОЛЬ ДАВЛЕНИЯ В тестере шины Указанное условие Давление T15-2 (IG) - T15-11 (масса) от 10 до 14 V Nперейти к шагу 4 (ref-262803-S35649061322007082800000)(ref-262838-S14708296212007082800000)
  4. Проверить жгут и разъём (аккумулятор - TIRE давление контроль ECU) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Отсоедините устройство для контроля давления в шинах от разъема T154 или поверните переключатель зажигания во включенное положение. Измерьте напряжение согласно значению (значениям) в окне " BARTARY - BITRE PRESSMENT CONFORTER ECECE ECESTER Ремонт указанного условия: Go Xagx10 T15 (ref-262793-S30067927332007082800000)(ref-262803-S23175682352007082800000)
  5. Проверить жгут и разъём (TIRE давление контроль ECU - кузов масса) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Отсоедините устройство для контроля давления в шинах, установите его на место под разъёмом Ecu T15. Измерьте сопротивление согласно значению (значениям) в разделе " КОНТРОЛЬ давления В ШИН - КОРПУС ЗЕМЛЯ ".GEC- стандарт: STANDARD: T: HE- T- COR1-11 T15 (ref-262793-S30067927332007082800000)(ref-262803-S38114619012007082800000)(ref-262838-S14708296212007082800000)

Режим вывода расшифровка кода ошибки устанавливается путем подключения клемм TC и CG DLC3.

Индикация коды неисправностей осуществляется миганием сигнальной лампы давления в шинах.

Схема №87

HINT

Когда каждая сигнальная лампа продолжает мигать, возникает подозрение на короткое замыкание на массу в проводке клеммы Tc DLC3 или внутреннее короткозамыкание на земле в каждом ЭБУ.

Схема №88
Схема №89
Схема №90
Схема №91
  1. Проверить жгут и разъём (DLC3 - МОНИТОР ДАВЛЕНИЯ В ШИНАХ ЭБУ) (СМ. " ELECTRONIC цепь проверка PROCEDURE ") Поверните переключатель зажигания в положение замок 4. Отсоедините монитор давления в шинах ECU T15. Измерьте сопротивление согласно значению (значениям), приведенному в разделе " хтагх2 - мониторинг давления в пневматиках EC3 - условие подключения Du 3: DLC3 DLC3 T15 (ref-262793-S30067927332007082800000)(ref-262803-S11275122492007082800000)
  2. ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (DLC3 - кузов масса) (СМ. " ПРОЦЕДУРА ПРОВЕРКИ ЭЛЕКТРОННОЙ СХЕМЫ ") Измерьте сопротивление в соответствии со значением (значениями), приведенным в разделе " хтагх1 - КОРПУС ЗАЗЕМЛЕН ".стандарт: xtigx2 - Корпус заземлен тестер Подключение Условие Указанное условие D3-4 (Cg) - корпус заземлен Всегда ниже 1 OHNGS: РЕМОНТ или ЗАМЕНА жгута или разъема OK для перехода к следующему шагу. DLC3 DLC3 (ref-262793-S30067927332007082800000)(ref-262803-S02823088482007082800000)
  3. Проверить жгут и разъём (TIRE давление контроль ECU - кузов масса) (СМ. " ELECTRONIC цепь проверка PROCEDRY ") Измерьте сопротивление в соответствии со значением (значениями), приведенным в разделе " МОНИТОР ДАВЛЕНИЯ ШИНЫ - TOOL EARTH ".СТЫК ТЕСТ. Указанное условие: T15-12 (ТК) Давление корпуса Всегда заменить или более 10 к ом: (ref-262793-S30067927332007082800000)(ref-262803-S42356189432007082800000)(ref-262838-S14708296212007082800000)
