- Блок управления АБС распознает проблемы, связанные с системой, и приводит к тому, что сигнальная лампа АБС загорается и остается включенной при любом из следующих условий: Транспортное средство приводится в движение стояночным тормозом дольше 30 секунд. Одно заднее колесо заблокировано. Датчик скорости вращения колеса не передает сигнал. Транспортное средство движется по крайне неровной дороге. Низкое напряжение аккумулятора. Время работы электромагнитных клапанов превышает заданное значение и блок управления указывает на обрыв цепи соленоида. Выходные сигналы блока управления не передаются на соленоидные клапаны. Временная потеря тяги из-за чрезмерная скорость начала движения на повороте или грязи.
- Если индикатор ABS горит периодически, используйте тестер ABS (07HAJ-SG0010B), чтобы подтвердить проблему. См. " ФУНКЦИОНАЛЬНОЕ ТЕСТИРОВАНИЕ ABS " в разделе ДИАГНОСТИКА И ТЕСТИРОВАНИЕ. (ref-47715-S00198948552001011500000)
- Сигнальная лампа ABS загорается, и код неисправности сохраняется в блоке управления при недостаточном напряжении батареи на блоке управления. Если низкое напряжение батареи вызвало проблему, перезарядите батарею и очистите код (ы) неисправности. См. " ОЧИСТКА " в разделе САМОДИАГНОСТИКА. (ref-47715-S26332101962001011500000)
Функциональное испытание АБС
| Предупреждение | НЕ управляйте транспортным средством с тестером ABS, подключенным к транспортному средству, в противном случае может произойти отказ тормозной системы. |
|---|
Испытание реле
Проверьте целостность цепи между клеммами " C " и " D ". Целостность цепи должна существовать. Проверьте целостность цепи между клеммами " A " и " B ". (Таблица 4) Целостность цепи не должна существовать. Приложите напряжение батареи между клеммами " C " и " D ". Целостность цепи должна существовать между клеммами " A " и " B ". Если целостность цепи не указана, замените реле.
Схема №2
Схема №3
- Включите зажигание (без запуска двигателя). Убедитесь, что горит сигнальная лампа ABS. Запустите двигатель и наблюдайте за сигнальной лампой ABS. Если сигнальная лампа гаснет, никаких кодов проблем не существует.
- Если световая сигнализация ABS горит, выключите зажигание. Найдите 2-контактный контрольный разъем за перчаточным ящиком. Установите сервисный разъем SCS (07PAZ-0010100) на 2-контактный разъем. (Рисунок 5)
- Включите зажигание (без работы двигателя). Запишите последовательность мигающих предупредительных световых сигналов ABS. (Таблица 6), (Таблица 8) и (Таблица 9). После включения зажигания предупредительные световые сигналы ABS будут включаться в течение 2 секунд, затем остановитесь на 2 секунды, прежде чем мигать первый расшифровка кода ошибки. Первый кодовый номер указывает основной код, а второй кодовый номер - подкод. Три коды неисправностей (DTC) (расшифровка кода ошибки) могут быть установлены один раз для повторной проверки последовательности, затем снова включите зажигание в течение нескольких секунд. (ref-47715-S23144758562001011500000)
Схема №4
Схема №5
Схема №6
Расшифровка кодов ошибок (коды неисправностей)
| Расшифровка кода ошибки (1) | Затронутая система |
|---|---|
| расшифровка кода ошибки 1 | Компоненты с гидравлическим управлением |
| расшифровка кода ошибки 1-2 | |
| расшифровка кода ошибки 1-3 | |
| расшифровка кода ошибки 1-4 | |
| расшифровка кода ошибки 1-8 | |
| Дтц Дтц 2-1 | Выключатель стояночного тормоза |

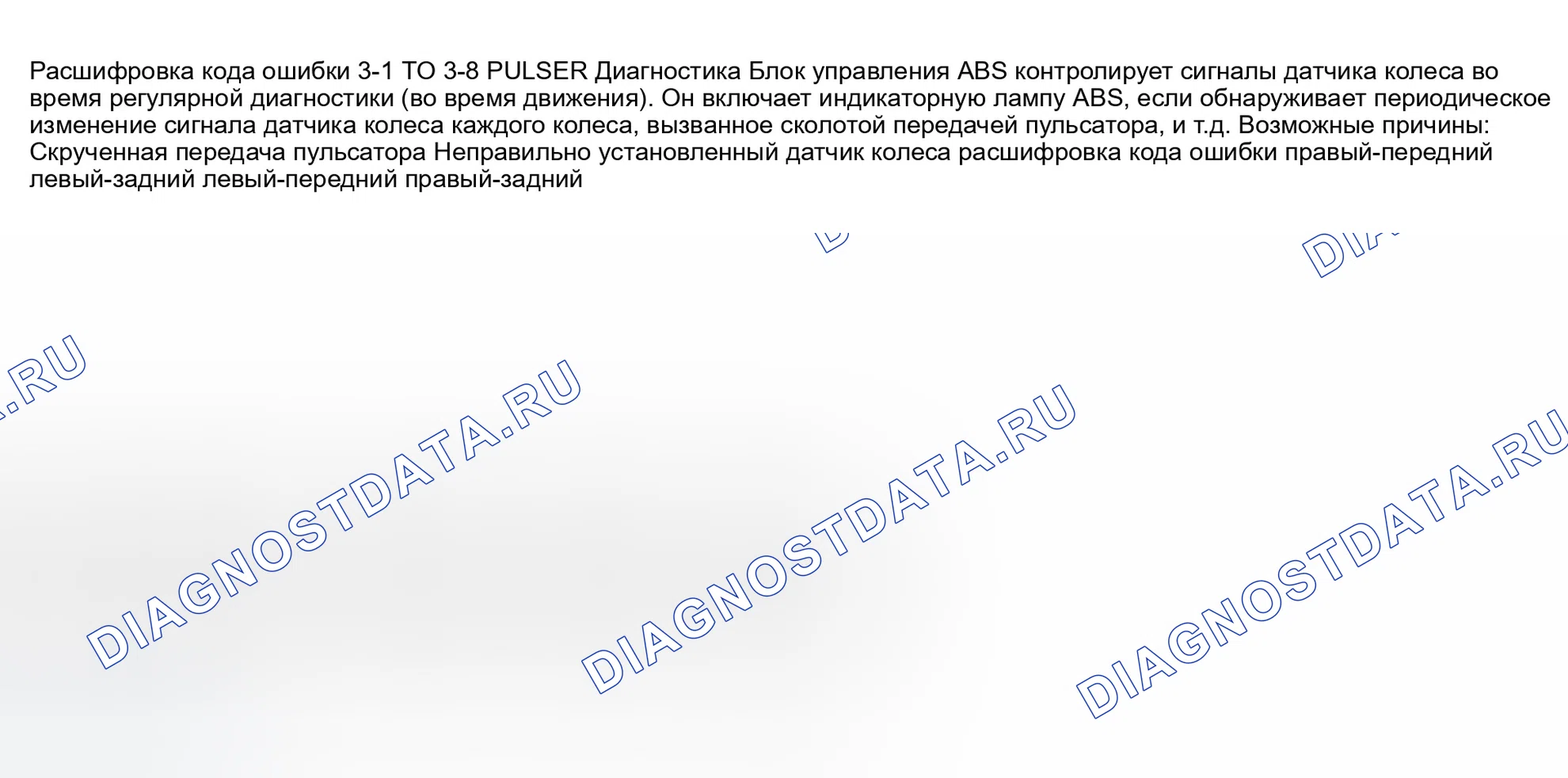

| расшифровка кода ошибки 3-1 | Пульсатор (ы) |
| расшифровка кода ошибки 3-2 | |
| расшифровка кода ошибки -4 | |
| расшифровка кода ошибки 3-8 | |

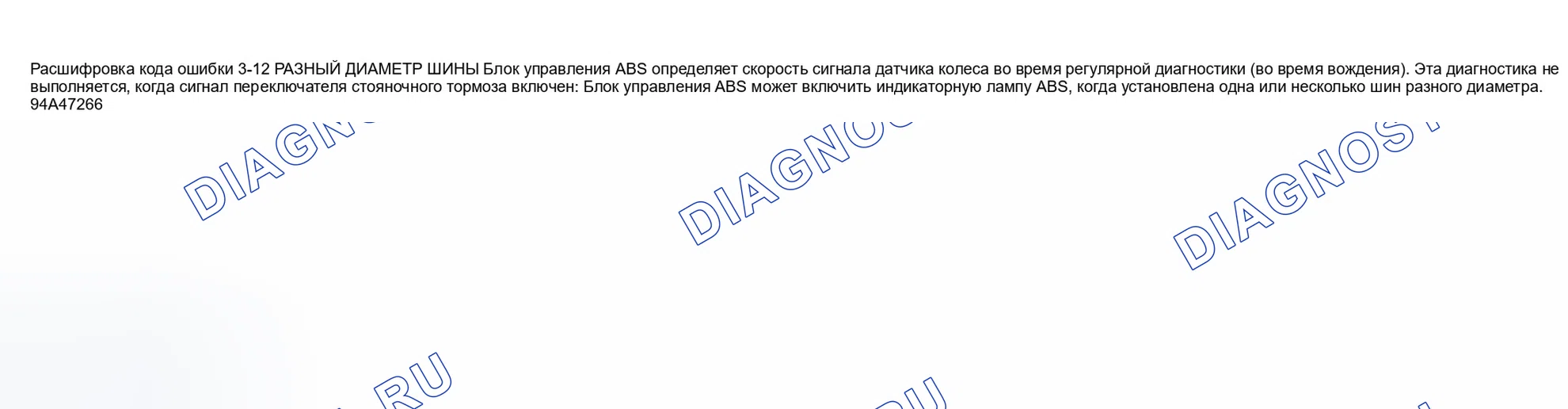

| расшифровка кода ошибки 3-12 | Разный диаметр шины |
| расшифровка кода ошибки 4-1 | Передний и задний датчики скорости |
| расшифровка кода ошибки 4-2 | |
| расшифровка кода ошибки 4-4 | |
| расшифровка кода ошибки 4-8 | |
| расшифровка кода ошибки 5 | Блокировка заднего колеса |
| расшифровка кода ошибки 5-4 | |
| расшифровка кода ошибки 5-8 | |
| расшифровка кода ошибки 6 | Передняя и задняя отказоустойчивые реле |
| расшифровка кода ошибки 6-1 | |
| расшифровка кода ошибки 6-4 | |
| расшифровка кода ошибки 7-1 | Передний и задний соленоиды |
| расшифровка кода ошибки 7-2 | |
| расшифровка кода ошибки 7-4 | |
| расшифровка кода ошибки 8-1 | Функциональный блок / блок управления АБС |
| расшифровка кода ошибки 8-2 | |

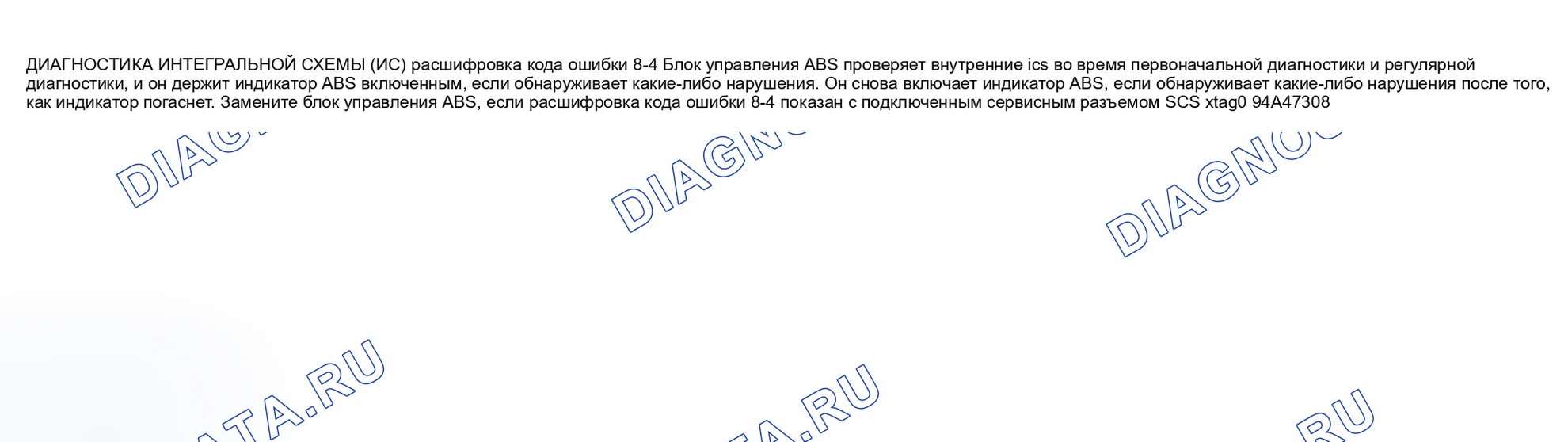

| расшифровка кода ошибки 8-4 | |
| (1) Для вероятной причины (Таблица 7) и (Таблица 8). | |
| (1) | Для вероятной причины (Источник 7) и (Источник 8). |
|---|
