Toyota (Sequoia, Sienna и Tundra)
Убедитесь, что трос блокировки переключения передач не мешает проводному жгуту. Переключатель зажигания повернут в положение замок (блокировка), когда рычаг переключения передач находится в положении " P ". Педаль тормоза полностью возвращается в исходное положение. При нажатии на педаль управления выключателем зажигания в положении ACC, ON или START (вкл / выкл) необходимо разблокировать блокировку переключения передач. Если система работает неправильно, обратитесь к разделу Переключение INTERLOCKED CABLE в разделе регулировки. (ref-144214-S42742773002002090500000)
Соленоид блокировки ключа
ПримечаниеДля получения информации о схемах см. разделы " ИДЕНТИФИКАЦИЯ РАЗЪЕМА " и / или " электросхемы ". (ref-144214-S39755700992002090500000)(ref-144214-S32103889182002090500000)
ПримечаниеНе все транспортные средства оснащены соленоидом блокировки ключа.
Lexus GS300 и GS430
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами. (Таблица 15) Сопротивление должно быть 12-17 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
- Немедленно подайте положительное напряжение на батарею и заземлите клеммы. (Рисунок 16) Убедитесь, что соленоид слышит рабочий шум. Если соленоиды не работают, замените соленоида. См. " ключ INTERLOCK SOLENOID " в разделе СНЯТИЕ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Схема №225
Схема №226
Lexus IS300
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами. (Таблица 17) Сопротивление должно быть 12-17 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
- Немедленно подайте положительное напряжение аккумуляторной батареи на клемму KLS + и клемму массы KLS-. (Рисунок 17) Убедитесь, что соленоид слышит рабочий шум. Если электромагнит не работает, замените электромагнитный клапан. См. " ключ INTERLOCK SOLENOID " в разделе СНЯТИЕ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Схема №227
Lexus LS430
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами 3 и 4. (Острие18) Сопротивление должно быть 12-17 Ом. Если значение сопротивления не соответствует указанному, замените электромагнит. См. " БЛОКИРОВКА КЛЮЧОМ СОЛЕНОИДА " в разделе СНЯТИЕ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
- Кратковременно подайте положительное напряжение на батарею и заземлите клеммы. (Рисунок 19) Убедитесь, что соленоид слышит рабочий шум. Если электромагнит не работает, замените электромагнит. См. " ключ INTERLOCK SOLENOID " в разделе СНЯТИЕ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Схема №228
Схема №229
Lexus LX470 и Toyota Land Cruiser
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между двумя клеммами. Сопротивление должно быть 12-17 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
- Немедленно подайте положительное напряжение батареи и выполните масса на 2 клеммы. Убедитесь, что из соленоида слышен рабочий шум. Если электромагнит не работает, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе СНЯТИЕ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Lexus RX300
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами. (Рисунок 20) Сопротивление должно быть 12,5-16,5 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И МОНТАЖ. (ref-144214-S37162429022002091700000)
- Кратковременно подайте положительное напряжение на батарею и заземлите клеммы. (Рисунок 21) Убедитесь, что соленоид слышит рабочий шум. Если электромагнит не работает, замените электромагнит. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Схема №230
Схема №231
Lexus SC430
Отсоедините разъем электромагнита. Немедленно подайте напряжение аккумуляторной батареи на клемму KLS + и клемму массы KLS-. (Таблица 118) Убедитесь, что слышен рабочий звук. Если электромагнит не работает, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Toyota Avalon (сдвиг колонн)
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами. (Рисунок 22) Сопротивление должно быть 12,5-16,5 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И МОНТАЖ. (ref-144214-S37162429022002091700000)
- Немедленно подайте положительное напряжение на аккумуляторную батарею и заземлите клеммы. (Таблица 23) Убедитесь, что соленоид слышит рабочий шум. Если электромагнит не работает, замените электромагнитный клапан. См. " ключ INTERLOCK SOLENOID " в разделе СНЯТИЕ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Схема №232
Схема №233
Toyota Avalon (Floor Переключение) и Camry Solara
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами. (Таблица 20) Сопротивление должно быть 13-16 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
- Подайте на клеммы положительное напряжение аккумуляторной батареи и выполните масса. (Рисунок 21) Убедитесь в том, что соленоид слышит рабочий шум. Если соленоиды не работают, замените электромагнит. См. " ключ INTERLOCK SOLENOID " в разделе СНЯТИЕ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Toyota Corolla
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами. (Рисунок 24) Сопротивление должно быть 12,5-16,5 Ом. Если значение сопротивления не соответствует указанному, замените электромагнит. См. " СОЛЕНОИД БЛОКИРОВКИ КЛЮЧОМ " в разделе ДЕМОНТАЖ И МОНТАЖ. (ref-144214-S37162429022002091700000)
- Немедленно подайте положительное напряжение батареи и заземлите клеммы. (Рисунок 25) Убедитесь, что соленоид слышит рабочий шум. Если соленоиды не работают, замените соленоида. См. " ключ INTERLOCK SOLENOID " в разделе СНЯТИЕ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Схема №234
Схема №235
Тойота Хайлендера
Немедленно подайте положительное напряжение на батарею и заземлите клеммы 3 и 4. (Рисунок 118) Убедитесь, что соленоид слышит рабочий шум. Если соленоиды не работают, замените соленоида. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Toyota RAV4
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами. (Таблица 26) Сопротивление должно быть 12,5-16,5 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
- Отсоедините разъем электромагнита. Немедленно подайте напряжение аккумуляторной батареи на клемму KLS + и клемму массы KLS-. (Таблица 27) Убедитесь, что слышен рабочий звук. Если соленоид не работает, замените электромагнит. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И МОНТАЖ. (ref-144214-S37162429022002091700000)
Схема №236
Схема №237
Тойота Такома
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами 3 и 4. (Ост28) Сопротивление должно быть 12-17 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И МОНТАЖ. (ref-144214-S37162429022002091700000)
- Отсоедините разъем электромагнита. Немедленно подайте напряжение аккумуляторной батареи на клеммы 3 и 4. (Рисунок 29) Убедитесь, что слышен рабочий звук. Если соленоид не работает, замените электромагнит. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Схема №238
Схема №239
Toyota 4runner
- Отсоедините разъем электромагнита. Измерьте с помощью омметра сопротивление между клеммами 3 и 4. (Острие30) Сопротивление должно быть 12,5-16,5 Ом. Если значение сопротивления не соответствует указанному, замените соленоид. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И МОНТАЖ. (ref-144214-S37162429022002091700000)
- Отсоедините разъем электромагнита. Немедленно подайте напряжение аккумуляторной батареи на клемму № 4 и клемму массы 3. (Рисунок 31) Убедитесь, что слышен рабочий звук. Если соленоид не работает, замените электромагнит. См. " ключ INTERLOCK SOLENOID " в разделе ДЕМОНТАЖ И УСТАНОВКА. (ref-144214-S37162429022002091700000)
Схема №240
Схема №241
Переключатель управления блокировкой переключения
ПримечаниеДля получения информации о схемах см. разделы " ИДЕНТИФИКАЦИЯ РАЗЪЕМА " и / или " электросхемы ". (ref-144214-S39755700992002090500000)(ref-144214-S32103889182002090500000)
ПримечаниеНа моделях, не указанных в списке, выключатель управления блокировкой переключения включен в ECU блокировки переключений. Нет доступных испытаний напряжения для цепей выключателей управления блокировками переключения.
Lexus и Toyota
Отключите выключатель блокировки переключения передач (см. раздел " РАЗМЕЩЕНИЕ КОМПОНЕНТОВ "). Проверьте с помощью DVOM целостность цепи между указанными клеммами. (Поз.32) - (поз.38), при несоответствии замените выключатель. (ref-144214-S08163529772002102900000)
Схема №242
Схема №243
Схема №244
Схема №245
Схема №246
Схема №247
Схема №248
Соленоид блокировки переключения передач
ПримечаниеДля получения информации о схемах см. разделы " ИДЕНТИФИКАЦИЯ РАЗЪЕМА " и / или " электросхемы ". (ref-144214-S39755700992002090500000)(ref-144214-S32103889182002090500000)
ПримечаниеНа моделях, не указанных в списке, соленоид блокировки переключения включен в блок управления переключением. См. " ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ " под ТЕСТАМИ НАПРЯЖЕНИЯ ВЫВОДОВ. (ref-144214-S24778068912002090500000)
- Отсоедините разъем электромагнита, измерьте с помощью омметра сопротивление между клеммами. (Стр.39) Сопротивление должно быть примерно 20-28 Ом. Если значение сопротивления не соответствует указанному, замените электромагнит. (Ст 40) и (Стр 41).
- Немедленно подайте положительное напряжение аккумуляторной батареи на клемму 5 и заземлите клемму 4. Убедитесь, что из соленоида слышен рабочий шум. Если соленоид не работает, замените соленоиды (рисунок 40) и (рисунок 41).
Схема №249
Схема №250
Схема №251
ПримечаниеИзготовитель не предоставляет информацию по демонтажу и монтажу соленоида блокировки переключения передач.
- Отсоедините разъем электромагнита и измерьте с помощью омметра сопротивление между клеммами. (Таблица 123) Сопротивление должно быть приблизительно 20-28 Ом. Если значение сопротивления не соответствует указанному, замените электромагнит. (Страница 4)
- Немедленно подайте положительное напряжение аккумуляторной батареи на клемму 5 и заземлите клемму 2. Убедитесь, что от соленоида слышен шум при работе. Если соленоид не работает, замените его (рисунок 4).
ПримечаниеИзготовитель не предоставляет информацию по демонтажу и монтажу соленоида блокировки переключения передач.
- Отсоедините разъем электромагнита и измерьте с помощью омметра сопротивление между клеммами. (Рисунок 42) Сопротивление должно быть 29-35 Ом, при несоответствии замените электромагнит. (Лист 6)
- Кратковременно подайте положительное напряжение на батарею и заземлите клеммы. (Рисунок 43) Убедитесь, что от электромагнита слышен рабочий шум. Если соленоид не работает, замените электромагнит. (Лист 6)
Схема №252
Схема №253
Тойота Камри Солара
ПримечаниеИзготовитель не предоставляет информацию по демонтажу и монтажу соленоида блокировки переключения передач.
- Отсоедините разъем электромагнита и измерьте с помощью омметра сопротивление между клеммами. (Рисунок 44) Сопротивление должно быть 29-35 Ом, если значение сопротивления не соответствует указанному, замените электромагнит. (Лист 8)
- Немедленно подайте положительное напряжение на батарею и заземлите клеммы. (Рисунок 45) Убедитесь в том, что от соленоида слышен рабочий шум. Если соленоид не работает, замените его. (Лист 8)
Схема №254
Схема №255
Тойота эха
ПримечаниеИзготовитель не предоставляет информацию по демонтажу и монтажу соленоида блокировки переключения передач.
Кратковременно подайте положительное напряжение на батарею и заземлите клеммы № 1 и 2. (Таблица 46) Убедитесь, что от электромагнита слышен рабочий шум. Если соленоид не работает, замените электромагнит. (Страница 11)
Схема №256
ПримечаниеИзготовитель не предоставляет информацию по демонтажу и монтажу соленоида блокировки переключения передач.
- Отсоедините разъем электромагнита, измерьте с помощью омметра сопротивление между клеммами SLS + и SLS-. (Рисунок 47) Сопротивление должно быть 20-28 Ом. Если значение сопротивления не соответствует указанному, замените электромагнит. (Лист 13)
- Немедленно подайте положительное напряжение на батарею и заземлите клеммы SLS + и SLS-. (Таблица 48) Убедитесь в том, что от соленоида слышен рабочий шум. Если соленоид не работает, замените электромагнит. (Страница 13)
Схема №257
Схема №258
ПримечаниеИзготовитель не предоставляет информацию по демонтажу и монтажу соленоида блокировки переключения передач.
- Отсоедините разъем электромагнита, измерьте с помощью омметра сопротивление между клеммами SLS + и SLS-. (Рисунок 49) Сопротивление должно быть 21-27 Ом. Если значение сопротивления не соответствует указанному, замените электромагнит. (Лист 14)
- Немедленно подайте положительное напряжение на батарею и заземлите клеммы SLS + и SLS-. (Таблица 50) Убедитесь, что от соленоида слышен рабочий шум. Если соленоид не работает, замените соленоиды. (Страница 14)
Схема №259
Схема №260
Кабель блокировки переключения передач
ПримечаниеИспользуется не на всех моделях.
Lexus ES300
Доступ к узлу управления переключением передач на полу, см. раздел " КАБЕЛЬ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ " в разделе СНЯТИЕ И УСТАНОВКА. С помощью отвертки разблокируйте клешню автоматического регулятора. (Таблица 51) Поместите рычаг переключения передач в парковое положение и поверните зажигание в положение ВЫКЛ. Нажмите ключ замка вниз для завершения регулировки. (Страница 52) Установите консоль и соответствующую отделку. (ref-144214-S21485750102002090600000)
Схема №261
Схема №262
Toyota Camry
Доступ к блоку управления переключением передач на полу, см. раздел " КАБЕЛЬ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ " в разделе СНЯТИЕ И УСТАНОВКА. С помощью отвертки разблокируйте кулачок автоматического регулятора. (Таблица 53) Убедитесь, что рычаг переключения передач находится в положении парковки, а зажигание - в положении блокировки. Нажмите вниз на фиксирующий кулачок. (Страница 54) (ref-144214-S21485750102002090600000)
Схема №263
Схема №264
Toyota Celica
- При необходимости снимите напольную консоль и связанные с ней компоненты. См. " КАБЕЛЬ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ " в разделе ДЕМОНТАЖ И МОНТАЖ. Удалите конец кабеля блокировки парковки со штока узла сдвига пола. (Рисунок 55) (ref-144214-S21485750102002090600000)
- При нажатии на зажим троса парковой блокировки вытяните трос из переключателя перекрытий, снимите кабельные хомуты с тросика. (Рисунок 56) Установите зажигание в нейтральное положение и выньте кабель из выключателя зажигания в сборе. (Лист 57) С помощью отвертки расконтрите клешню на замке ключа авторегулятора. (Текст 58)
- Установите трос в кабельные зажимы, поместите зажигание в положение ACC. Вставьте кабель в узел выключателя зажигания. Установите замок зажигания в нейтральное положение, подсоедините трос к переключателю напольного исполнения. Защелкните клешню регулятора троса и убедитесь, что ключевой замок соприкасается со стопором кулачка. (Рисунок 59) Проверьте работу системы. При необходимости установите компоненты напольной консоли.
Схема №265
Схема №266
Схема №267
Схема №268
Схема №269
Установите рычаг переключения передач в парковое положение, поверните ключ зажигания в положение замок (замок). Ослабьте 2 болта и убедитесь в том, что кнопка педали касается подушки пластины педали. (Рис. 79) или (Стр. 80). Затяните 2 винта согласно техническим условиям (см. " ТЕХНИЧЕСКИЕ УСЛОВИЯ НА КРУТЯЩИЙ МОМЕНТ "). (ref-144214-S23617783902002091000000)
ПримечаниеИнструкции по демонтажу и монтажу электромагнита блокировки ключа отсутствуют на предприятии-изготовителе. (Рисунок 1) - (Лист 14) для мест расположения компонентов системы.
ПримечаниеИспользуется не на всех моделях.
RAV4
- Снять окантовку индикатора смещения пола (поз.114) Снять коробку консоли заднего этажа. (Поз.115)
- Снимите коробку передней напольной консоли в сборе. Извлеките трос переключения передач, сжимая стопорные лапки (Рис. 116). Удалите перекрытие в сборе, отвернув 4 болта. (Лист 117)
- Отверните стопорные винты ручки переключения передач и главного переключателя режимов O / D. Снимите верхний корпус индикатора положения и скользящую крышку. Извлеките шпильку с канавками, разъем проводки и удалите блокировку переключения передач ECU.
- Для сборки установите блокировку переключения передач КРД, разъем электропроводки и шпильку с канавками, установите золотниковую крышку и верхний корпус указателя положения.
- Установить узел переключения передач и затянуть в соответствии со спецификацией (см. раздел " ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРУТЯЩЕГО МОМЕНТА "). Установить главный выключатель и рукоятку переключения передач в сборе. (ref-144214-S23617783902002091000000)
- Установка передних и задних напольных консольных коробок. Установите рамку облицовки индикатора сдвига пола.
Схема №270
Схема №271
Схема №272
Схема №273
Электронный блок управления блокировкой переключения
ПримечаниеДля получения информации о схемах см. разделы " ИДЕНТИФИКАЦИЯ РАЗЪЕМА " и / или " электросхемы ". (ref-144214-S39755700992002090500000)(ref-144214-S32103889182002090500000)
ПримечаниеНе отключайте электронный блок управления блокировкой переключения передач при проведении испытаний. Для всех моделей необходимо иметь доступ к блокировке переключения передач ECU (см. раздел " РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ") и повернуть выключатель зажигания в положение ON (ВКЛ). (ref-144214-S08163529772002102900000)

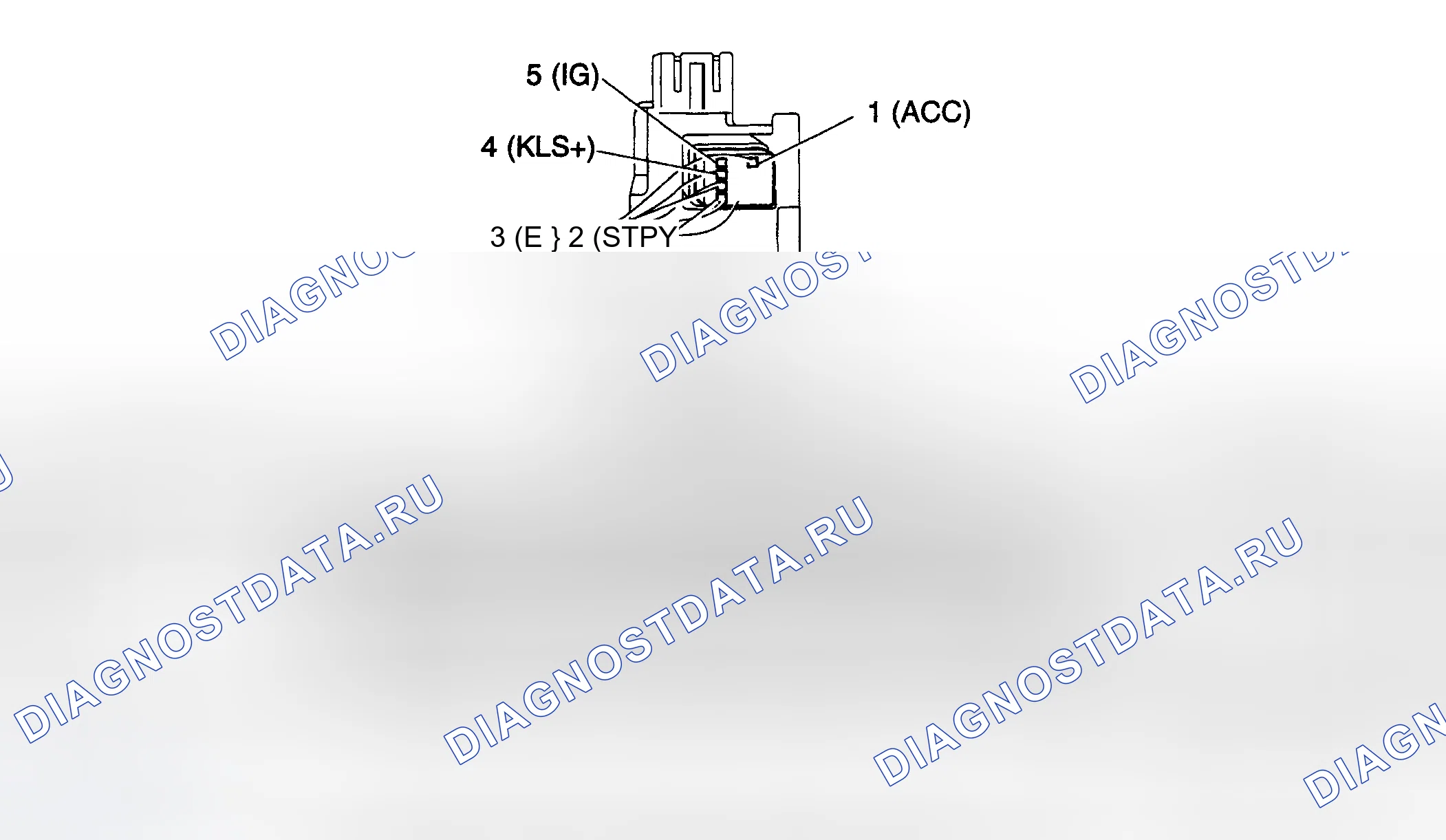

С помощью DVOM измерьте напряжение путем обратной связи между указанными клеммами блока управления переключением и землей при работе транспортного средства в указанных условиях. (Таблица 126) Убедитесь, что клемма " E " всегда имеет непрерывность на массу с подключенным разъемом. (Страница 119)
С помощью DVOM измерьте напряжение обратной связью между указанными клеммами блока управления переключением и землей, когда транспортное средство работает в указанных условиях. (Таблица 127) Используя DVOM проверьте целостность на указанных клеммах.
Измерьте с помощью DVOM напряжение обратной связью между клеммами ЭБУ указанной блокировки переключения передач и землей, когда транспортное средство работает в указанных условиях. (Таблица 128)
Измерьте с помощью DVOM напряжение обратной связью между клеммами КРД и землей указанной блокировки переключения передач при работе транспортного средства в указанных условиях. (Рисунок 129) С помощью DVOM проверьте целостность цепи между клеммой № 7 и землей.
Измерьте с помощью DVOM напряжение обратной связью между клеммами КРД указанной блокировки переключения передач и землей на автомобиле, работающем в указанных условиях. (Поз.120) и (поз.130).
Измерьте с помощью DVOM напряжение обратной связью между клеммами ЭБУ указанной блокировки переключения передач и землей при работе транспортного средства в указанных условиях. (Таблица 131)
Измерьте с помощью DVOM напряжение обратной связью между клеммами ЭБУ указанной блокировки переключения передач и землей на транспортном средстве, работающем в указанных условиях (таблица 121) и (таблица 132). Убедитесь, что клемма " E " имеет непрерывность массы все время при подключенном разъеме.
Toyota (кроме Land Cruiser и Highlander)
Измерьте с помощью DVOM напряжение обратной связью между клеммами КРД указанной блокировки переключения передач и землей при работе транспортного средства в указанных условиях. (Таблица 131) - (таблица 139).
С помощью DVOM измерьте напряжение путем обратной связи между указанными клеммами блока управления переключением и землей, когда транспортное средство работает в указанных условиях. (Таблица 125) Убедитесь, что клемма " E " всегда имеет непрерывность на массу при подключенном разъеме.
