Антиблокировочная система / контроль юза транспортного средства: Диагностика Haval Menglong I

Антиблокировочная система и антипробуксовка (ABS/TCS) 94 иллюстрации ~6 мин чтения

Определения диагностических кодов неисправностей

DTCОписание
" коды неисправностей C0200, C0205, C0210, xta x3, C1235, xto x5, xts x 6 и xt x 7 " C0215 C1236 C1238 C1239 (ref-153322-S23447759222003040100000)ЦЕПЬ ДАТЧИКА СКОРОСТИ
" коды неисправностей C0226, C0236, xтагx2 и xtegx3 " C0246 C0256 (ref-153322-S37321357802003040100000)СВЯЗАННЫЕ С ABS ЦЕПИ СОЛЕНОИДОВ.
коды неисправностей C0273 и C0274 ЦЕПЬ РЕЛЕ ДВИГАТЕЛЯ АБС
коды неисправностей C0278 и C0279 ЦЕПЬ РЕЛЕ СОЛЕНОИДА АБС
расшифровка кода ошибки C1201 НЕИСПРАВНОСТЬ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
расшифровка кода ошибки C1202 ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ ПРЕДУПРЕЖДЕНИЯ О ТОРМОЗНОЙ ЖИДКОСТИ
расшифровка кода ошибки C1203 НЕИСПРАВНОСТЬ СХЕМЫ СВЯЗИ ЕСМ.
расшифровка кода ошибки C1223 НЕИСПРАВНОСТЬ СИСТЕМЫ УПРАВЛЕНИЯ АБС
расшифровка кода ошибки C1224 СИГНАЛЬНАЯ ЦЕПЬ NE
" коды неисправностей C1225, C1226, и xtegx2 " C1227 (ref-153322-S19973768072003040100000)ЦЕПИ ЭЛЕКТРОМАГНИТОВ, ОТНОСЯЩИЕСЯ К TRAC И VSC
коды неисправностей C1231 и C1335 СХЕМА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА.
коды неисправностей C1233 и C1234 СХЕМА ДАТЧИКА СКОРОСТИ РЫСКАНИЯ.
расшифровка кода ошибки C1241 ЦЕПЬ ИСТОЧНИКА ПИТАНИЯ IG
расшифровка кода ошибки C1246, C1360
расшифровка кода ошибки C1249 ОБРЫВ ЦЕПИ В ЦЕПИ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛА.
расшифровка кода ошибки C1251 БЛОКИРОВКА ДВИГАТЕЛЯ НАСОСА АБС
расшифровка кода ошибки 1267 ДАТЧИК НАГРУЗКИ НА ПЕДАЛЬ ТОРМОЗА

Диагностический индекс кодов неисправностей

ПримечаниеРучной тестер не может использоваться, когда сигнальная лампа ABS всегда горит.

С помощью специального инструмента (09843-18040) подсоедините клеммы Tc и Cg DLC3. (Таблица 5) Если на проверяемых деталях не обнаружено каких-либо неисправностей, осмотрите ЭБУ и жгут проводов. Если при проверке расшифровка кода ошибки отображается код неисправности, проверьте цепь, указанную DTS. Подробности каждого кода см. в разделе " ДИАГНОСТИЧЕСКИЕ ИСПЫТАНИЯ ". (ref-153322-S16859008412003040100000)

Описание цепи

Для описания (Таблица 11)

Схема №3

Процедура испытаний

К электросхеме (Рис. 12) Для процедуры тестирования (Лист 13) - (лист 16).

Схема №4
Схема №5
Схема №6
Схема №7
Схема №8

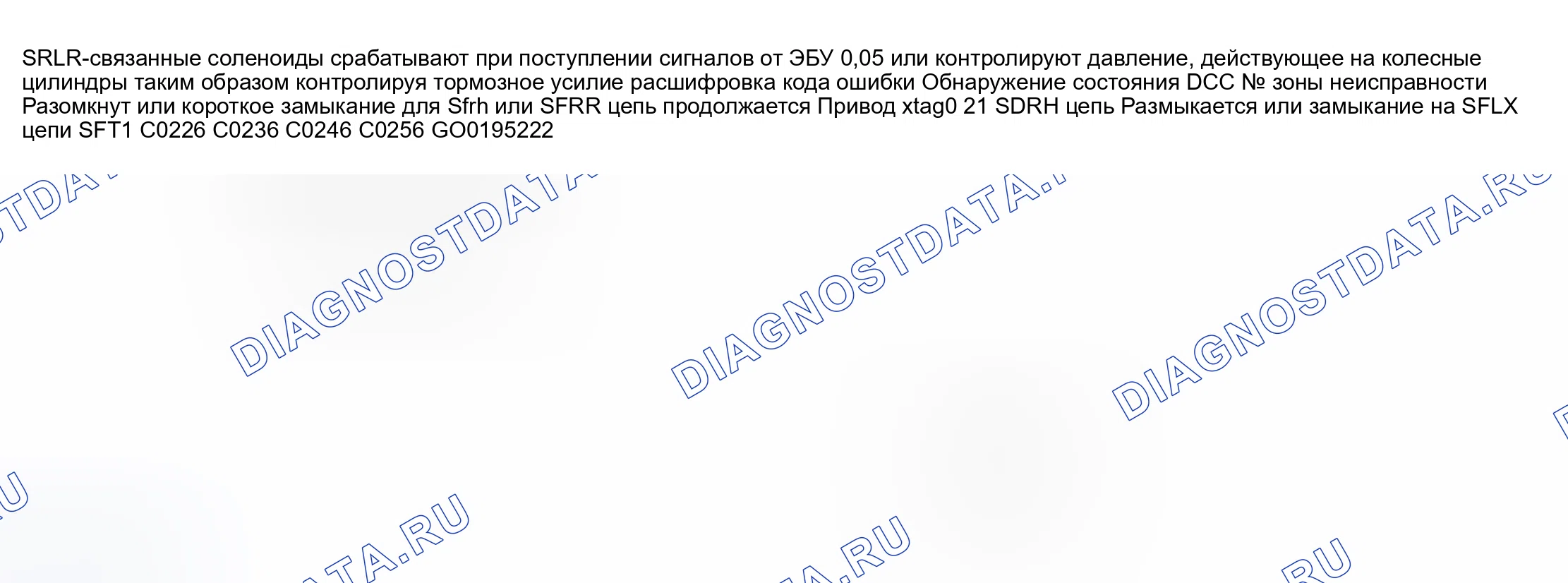

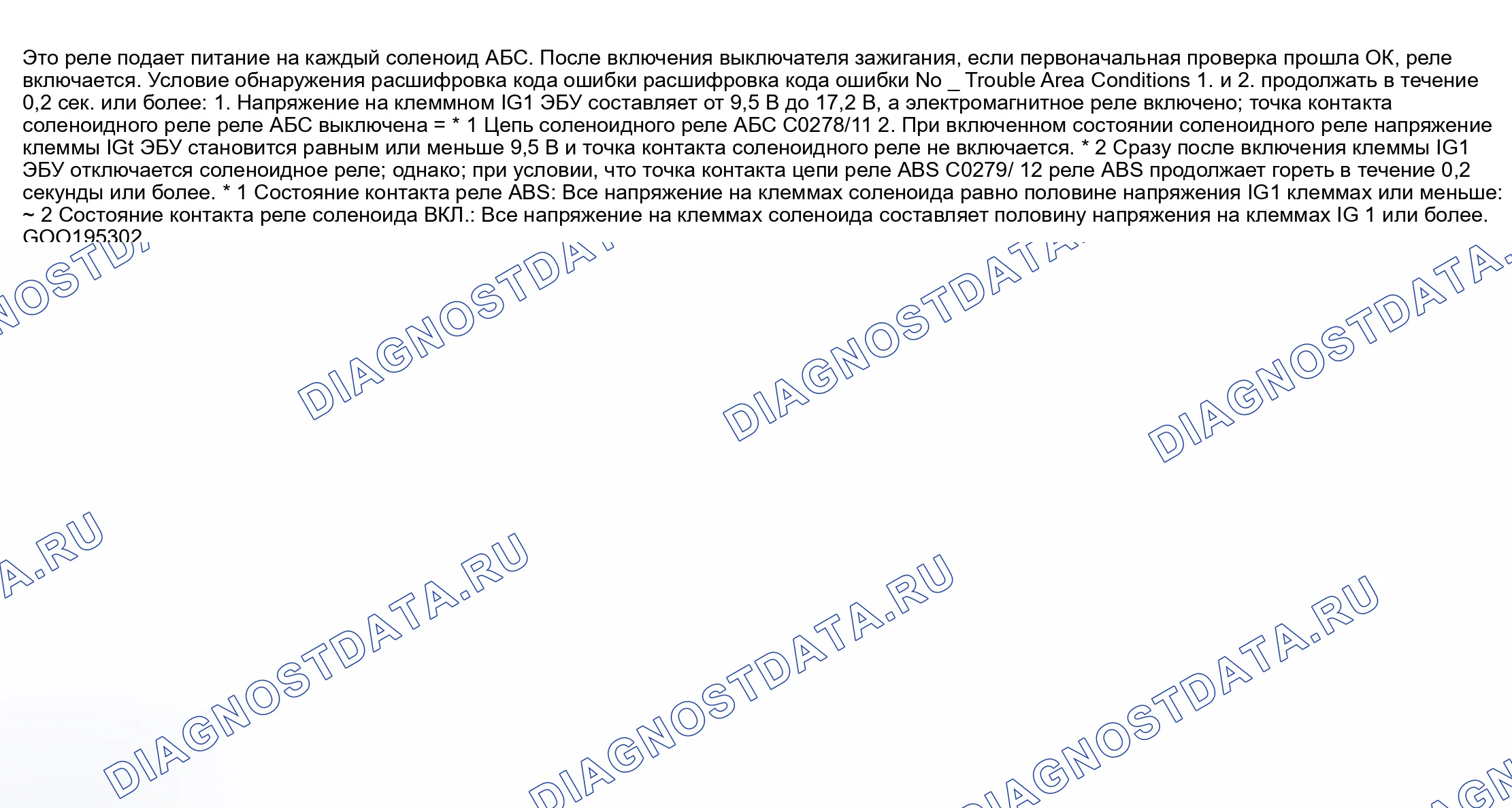

Для описания цепи (Таблица 17)

Схема №9

Для электросхемы (Рис. 18) Для процедуры тестирования (Лист 19)

Схема №10
Схема №11

Для описания (Приложение 20)

Схема №12

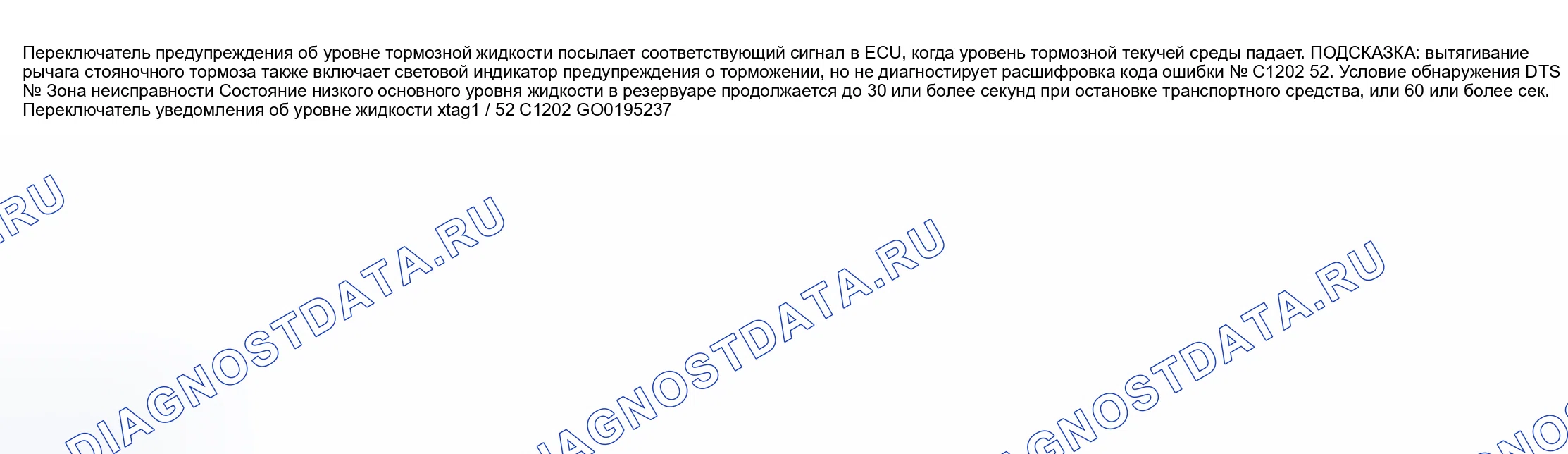

К электросхеме (Стр.21) К методике испытаний (СТР.22) - (Текст.24).

Схема №13
Схема №14
Схема №15
Схема №16

Для описания цепи (Рисунок 25)

Схема №17

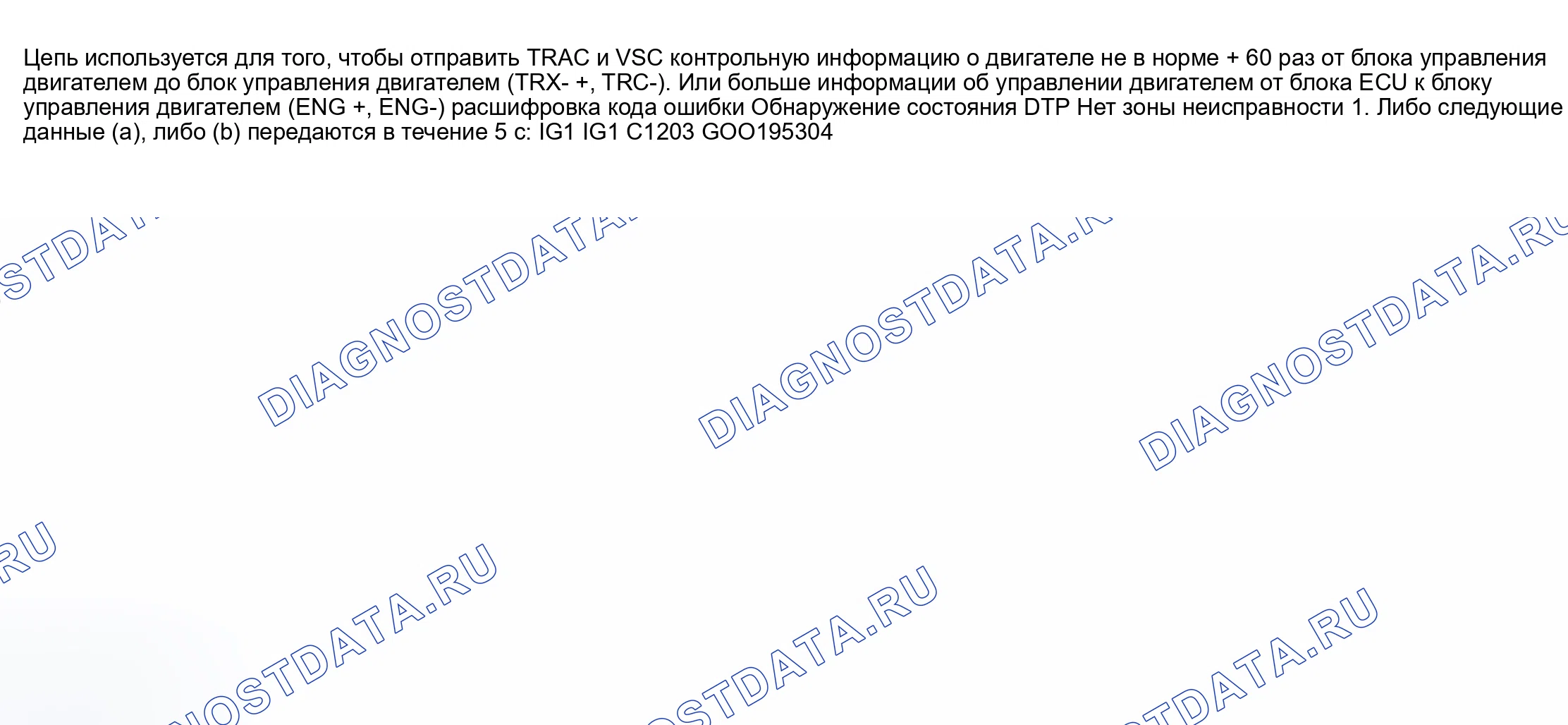

Для электросхемы (Рис. 26) Для процедуры тестирования (лист 27) - (лист 29).

Схема №18
Схема №19
Схема №20
Схема №21

Для описания цепи (Рисунок 30)

Схема №22

Для процедуры тестирования (Таблица 31)

Схема №23

Для описания схемы (Таблица 32)

Схема №24

К электросхеме (Рис. 33) К процедуре тестирования (Лист 34)

Схема №25
Схема №26

Для описания цепи (Рисунок 35)

Схема №27

Для электросхемы (таблица 36) Для процедуры тестирования (таблица 37)

Схема №28
Схема №29

Для описания цепи (Рисунок 38)

Схема №30

Для процедуры тестирования (Приложение 39)

Схема №31

Для описания цепи (Рисунок 40)

Схема №32

Для электросхемы (Рис. 41) Для процедуры тестирования (Табл. 42)

Схема №33
Схема №34

Для описания схемы (Таблица 43)

Схема №35

Для электросхемы (Рис. 44) Для процедуры тестирования (Стр. 45)

Схема №36
Схема №37

Для описания схемы (Таблица 46)

Схема №38

Для электросхемы (Рис. 47) Для процедуры тестирования (Стр. 48) - (стр. 50).

Схема №39
Схема №40
Схема №41
Схема №42

Для описания (Таблица 51)

Схема №43

К электросхеме (Рис. 52) Для процедуры тестирования (лист 53) и (лист 54).

Схема №44
Схема №45
Схема №46

Для описания (Таблица 55)

Схема №47

Для электросхемы (Рис. 56) Для процедуры тестирования (лист 57) и (лист 58).

Схема №48
Схема №49
Схема №50

Для описания цепи (Рисунок 59)

Схема №51

Для электросхемы (Рис. 60) Для процедуры тестирования (лист 61) и (лист 62).

Схема №52
Схема №53
Схема №54

Для описания (Приложение 63)

Схема №55

Для электросхемы (Рис. 64) Для процедуры тестирования (лист 65) и (лист 66).

Схема №56
Схема №57
Схема №58

Для описания (Приложение 67)

Схема №59

Для электросхемы (Рис. 68) Для процедуры тестирования (Лист 69)

Схема №60
Схема №61

Для описания (Таблица 70)

Схема №62

Для электросхемы (Рис. 71) Для процедуры тестирования (Лист 72)

Схема №63
Схема №64

Для описания схемы (таблица 73)

Схема №65

Для электросхемы (Рис. 74) Для процедуры тестирования (лист 75) и (лист 76).

Схема №66
Схема №67
Схема №68

Как протестировать систему

ПризнакПроведение испытаний
Проверка сигнала датчика ABS КОНТРОЛЬ А
Расшифровка кода ошибки всегда включен, неисправность в цепи предупредительной световой сигнализации ABS ECU ТЕСТ Б
Расшифровка кода ошибки всегда включен, неисправность в цепи предупредительной световой сигнализации VSC блока управления (ЭБУ) ТЕСТ В
Цепь предупредительной световой сигнализации ABS" проверка D " (ТЕСТ Г) (ref-153322-S35135672542003040100000)
Тормозной привод в сборе КОНТРОЛЬ Д
Цепь сигнальной лампы тормоза" проверка F " (ТЕСТ Ф) (ref-153322-S00416719512003040100000)
Цепь индикатора SLIP" проверка G " (ТЕСТ Ж) (ref-153322-S15672854792003040100000)
Проверка сигнала датчика скорости КОНТРОЛЬ З
Клеммная цепь Ts ТЕСТ I
Индикатор отключения TRAC, цепь выключателя отсечки TRAK ТЕСТ К
Проверка датчика VSC КОНТРОЛЬ К
Схема предупредительного зуммера VSC КОНТРОЛЬ Л
Схема сигнальной лампы VSC ТЕСТ М

ИНДЕКС СИСТЕМЫ

Тест а: проверка сигнала датчика ABS

ПримечаниеЕсли датчик угловой скорости рыскания, датчик замедления и / или ЭБУ были заменены, выполните калибровку нулевой точки датчиков угловой скорости сноса и замедления (см.).

ПримечаниеЕсли переключатель зажигания переключен из положения ON в положение ACC или замок во время тестового режима, расшифровка кода ошибки будет стерт.

Испытание B: расшифровка кода ошибки всегда включен, неисправность в цепи предупредительной световой сигнализации АБС ЭБУ

ПримечаниеВ некоторых случаях ручной тестер не может быть использован, когда блок управления блоком ECU неисправен.

Для описания схемы (Рис. 77)

Схема №69

К электросхеме (Рис. 78) Для процедуры тестирования (лист 79) - (лист 81).

Схема №70
Схема №71
Схема №72
Схема №73

Тест C: расшифровка кода ошибки всегда включен, неисправность в цепи предупредительной световой сигнализации VSC ЭБУ

ПримечаниеЕсли в системе VSC активирована функция отказоустойчивости, загорается индикатор «VSC OFF».

Для описания цепи (Рисунок 82)

Схема №74

Для электросхемы (Рис. 83) Для процедуры тестирования (лист 84) и (лист 85).

Схема №75
Схема №76
Схема №77

Если ECU обнаруживает проблему, он зажигает предупреждающую лампочку ABS, запрещая контроль ABS. в это время ECU- записывает расшифровка кода ошибки в память.

Подключите клеммы Tc и Cg DLC3, чтобы мигала сигнальная лампа ABS, и выведите сигнал расшифровка кода ошибки. (Таблица 5)

Для электросхемы (Рис. 86) Для процедуры тестирования (Рис. 87) и (Рис. 88).

Схема №78
Схема №79
Схема №80

Испытание E: тормозной привод в сборе

ВниманиеНе держите моторное реле включенным более 5 секунд непрерывно. Выключайте на интервал 20 секунд между моментами включения.

ПримечаниеНикогда не включайте соленоид, который отсутствует в списке.

ПримечаниеДополнительную информацию см. в руководстве оператора ручного тестера.

  1. Подключите ручной тестер к DLC3.
  2. Запустите двигатель и запустите его на холостом ходу.
  3. Выберите режим активно проверка (активное тестирование) на портативном тестере.
  4. При включенном реле двигателя проверьте шум работы электродвигателя привода.
  5. Выключите реле двигателя. Нажмите на педаль тормоза и удерживайте ее около 15 секунд. Убедитесь, что нельзя нажимать на тормозную педаль.
  6. При включенном реле двигателя проверьте, чтобы педаль не пульсировала.
  7. Выключите реле двигателя и отпустите педаль тормоза.
  8. Нажмите на педаль тормоза, одновременно включите электромагнит Sfrh и SFRR и убедитесь в том, что педаль не может быть нажата. Это проверит работу правого переднего колеса.
  9. Одновременно выключите электромагниты Sfrh и SFRR и убедитесь, что педаль нажата.
  10. Включите реле двигателя и проверьте, что педаль возвращается.
  11. Выключите реле двигателя и отпустите педаль тормоза.
  12. Повторите шаги с 8) по 11) для проверки соленоидов других колес, левое переднее колесо - SFLH (СПЛ), Sflr (СФЛЧ) и правое заднее колесо SRRH.
  13. Если результаты испытаний не соответствуют норме, проверьте гидравлическую схему на наличие утечек (см. статью " ДИСК "). (ref-139125)

Сигнальная лампа ТОРМОЗ загорается, когда тормозной жидкости недостаточно, включен стояночный тормоз или неисправен EBD.

Для электросхемы (Рис. 89) Для процедуры тестирования (Лист 90)

Схема №81
Схема №82

Индикатор SLIP мигает во время работы TRAC.

К электросхеме (Рисунок 91) К процедуре испытаний (Лист 92)

Схема №83
Схема №84

Испытание H: проверка сигнала датчика скорости

ПримечаниеЕсли переключатель зажигания во время тестового режима переключен из положения ВКЛ в положение ACC или замок, расшифровка кода ошибки функции проверки датчика будет стерт. Во время испытательного режима ECU регистрирует все DTS функции контроля датчика. Выполняя проверку сигнала датчика, коды стираются, если подтверждена нормальность. Оставшиеся коды - это коды, где была обнаружена аномалия.

ПримечаниеЕсли колеса транспортного средства вращаются или его рулевое колесо перемещается с прямой вперед, проверка датчика не будет завершена во время этой проверки.

Схема проверки датчика обнаруживает аномалии в сигнале датчика скорости, которые не могут быть обнаружены при проверке расшифровка кода ошибки. Соединительные клеммы Ts и Cg DLC3 начинают проверку.

Для электросхемы (рисунок 93) Для процедуры тестирования (рисунок 94)

Схема №85
Схема №86

Это главный выключатель управления TRAC. Когда переключатель отсечки TRAK нажат, управление TRAP выключается и загорается индикатор выключения TRAX. Этот индикатор мигает для предупреждений при возникновении неисправности и для отображения расшифровка кода ошибки.

Для электросхемы (Рис. 95) Для процедуры тестирования (лист 96) и (лист 97).

Схема №87
Схема №88
Схема №89

Тест K: проверка датчика VSC

ПримечаниеЕсли датчик угловой скорости рыскания, датчик замедления и / или ECU были заменены, выполните калибровку нулевой точки датчиков угловой скорости вращения и замедления. См. " ПРОГРАММИРОВАНИЕ ". (ref-153322-S27786213682003040100000)

ПримечаниеЕсли переключатель зажигания переключен из положения ON в положение ACC или замок во время тестового режима, расшифровка кода ошибки будет стерт.

Во время работы VSC звучит предупредительный зуммер.

Для электросхемы (Выпуск 99) Для процедуры тестирования (выпуск 100)

Схема №90
Схема №91

Если ЭБУ хранит расшифровка кода ошибки, на комбинационном счетчике загорается сигнальная лампа VSC.

Для электросхемы (Рис. 101) Для процедуры тестирования (Лист 102)

Схема №92
Схема №93

Тест напряжения на контактах

Для штыревых напряжений КРД (Вкл 108) - (Выкл 110).

Схема №94
Схема №95
Схема №96
