Режим проверки дисплея (проверка цветовой шкалы)
HINT
- В этом режиме проверяется цветное отображение на радио и навигационном узле.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №240
Схема №241
Схема №242
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229975-S40164033422006042600000)
- Выберите " дисплей проверить " на экране " Диагностика MENU ".
- Выберите " Color Bar проверить " (проверка цветовой шкалы) на экране проверки дисплея.
- Выберите цветовую полосу на экране " Color Bar проверить Mode ". ПОДСКАЗКА: Весь экран превращается в выбранный цвет или полоску. Прикосновение к дисплею вернётся к экрану " Цветовая полоса проверки ".
Режим проверки дисплея (проверка сенсорного переключателя)
HINT
- В этом режиме проверяется состояние работы сенсорного переключателя на радио- и навигационном узле.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №243
Схема №244
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229975-S40164033422006042600000)
- Выберите " дисплей проверить " на экране " Диагностика MENU ".
- Выберите " Touch выключатель проверить " (проверка сенсорного переключателя) на экране проверки дисплея.
- Коснитесь дисплея в любом месте открытой области, чтобы выполнить проверку при отображении экрана " Touch выключатель проверить ".
HINT
- В месте касания дисплея отображается знак " + ".
- Отметка " + " остается на дисплее даже после удаления пальца.
Схема №245
Режим проверки дисплея (проверка переключателя пульта)
HINT
- В этом режиме проверяется реакция переключателя пульта на радио- и навигационный узел.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №246
Схема №247
- Войти в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH ") (ref-229975-S40164033422006042600000)
- Выберите " дисплей проверить " на экране " Диагностика MENU "
- Выберите " Панель выключатель проверить " (проверка переключения панели) на экране проверки дисплея.
- Работайте с каждым коммутатором и проверьте правильность отображения имени коммутатора и его состояния.
HINT
- Нажатие на 3 секунды переключателя " ДИСПЛЕЙ " приведет к выходу из режима диагностики.
- Выключатели " ОТКР " и " НАКЛОН " не индицируются, для проверки этих выключателей они должны находиться в рабочем состоянии.
Схема №248

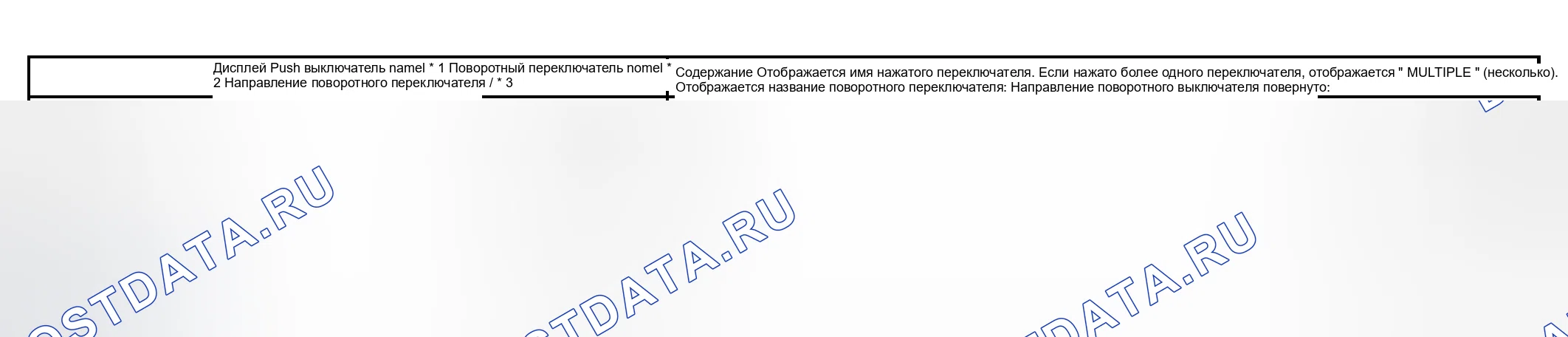

Схема №249
Режим проверки дисплея (проверка сигнала транспортного средства)
HINT
- В этом режиме осуществляется проверка состояния сигнала ТС, поступающего на вход радиотехнического и навигационного узла.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №250
Схема №251
Схема №252
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229975-S40164033422006042600000)
- Выберите " дисплей проверить " на экране " Диагностика MENU ".
- Выберите " Vehicle сигнал проверить " (проверка сигнала транспортного средства) на экране проверки дисплея.
- Когда отображается экран " Vehicle сигнал проверить Mode ", проверьте все состояния сигнала транспортного средства. ПОДСКАЗКА: отображаются только состояния с входными сигналами. Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.
HINT
- В этом режиме отображается спутниковая информация GPS.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №253
Схема №254
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229975-S40164033422006042600000)
- Выберите " Navigation проверить " на экране " Диагностика MENU ".
- Выберите " GPS Information " на экране " Navigation проверить ".
- При отображении информации GPS проверьте состояние GPS.
HINT
Этот экран обновляется раз в секунду при изменении входных сигналов на автомобиль.
Схема №255
HINT
- В этом режиме осуществляется проверка состояния сигнала ТС, поступающего на вход радиотехнического и навигационного узла.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №256
Схема №257
Схема №258
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229975-S40164033422006042600000)
- Выберите " Navigation проверить " на экране " Диагностика MENU ".
- Выберите " Vehicle Sensors " на экране " Navigation проверить ".
- Проверьте все сигналы и датчики, когда отображается сигнальная информация транспортного средства. ПОДСКАЗКА: Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.
HINT
- В этом режиме проверяется цветное отображение на радио и навигационном узле.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №259
Схема №260
- Войти в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH ") (ref-229975-S40164033422006042600000)
- Выберите " Navigation проверить " на экране " Диагностика MENU "
- Выберите " Color Bar проверить " на экране " Navigation проверить. "
- Проверьте каждый цвет цветовой шкалы, когда отображается экран " NAVI Color Bar проверить ".
HINT
Цвета не будут отображаться во весь экран, как в " Режиме проверки дисплея ".
Схема №261
HINT
- В этом режиме отображается информация о продукте на радио и навигационном узле и дисках.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №262
Схема №263
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-229975-S40164033422006042600000)
- Выберите " Navigation проверить " на экране " Диагностика MENU ".
- Выберите " Parts Information " на экране " Navigation проверить ".
- При отображении экрана " Parts Information " (информация о компонентах) проверьте навигационную информацию и диск.
Схема №264
| Дисплей | Содержание |
|---|---|
| Производитель навигационной системы / * 1 | Отображается наименование производителя радио и навигационного узла. |
| Версия навигации / * 2 | Отображается версия радио и навигационного узла. |
| Производитель диска / * 3 | Отображается производитель диска с картой. |
| Версия диска / * 4 | Отображается версия диска карты. |
СОДЕРЖАНИЕ ДИСПЛЕЯ
HINT
- Микрофон проверяется в режиме " Проверка навигации (проверка микрофона) ".
- Иллюстрации могут отличаться от фактического транспортного средства в зависимости от технических характеристик автомобиля.
Схема №265
Схема №266
Схема №267
- Войти в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH ") (ref-229975-S40164033422006042600000)
- Выберите " Navigation проверить " на экране " Диагностика MENU ".
- Выберите " Microphone проверить " (проверка микрофона) на экране " Navigation проверить. "
- Выполните проверку микрофона, следуя указаниям на экране " Проверка микрофона ".
