Система ОВКВ: Обзор Geely Preface I

Ручная система кондиционирования 13 иллюстраций ~2 мин чтения

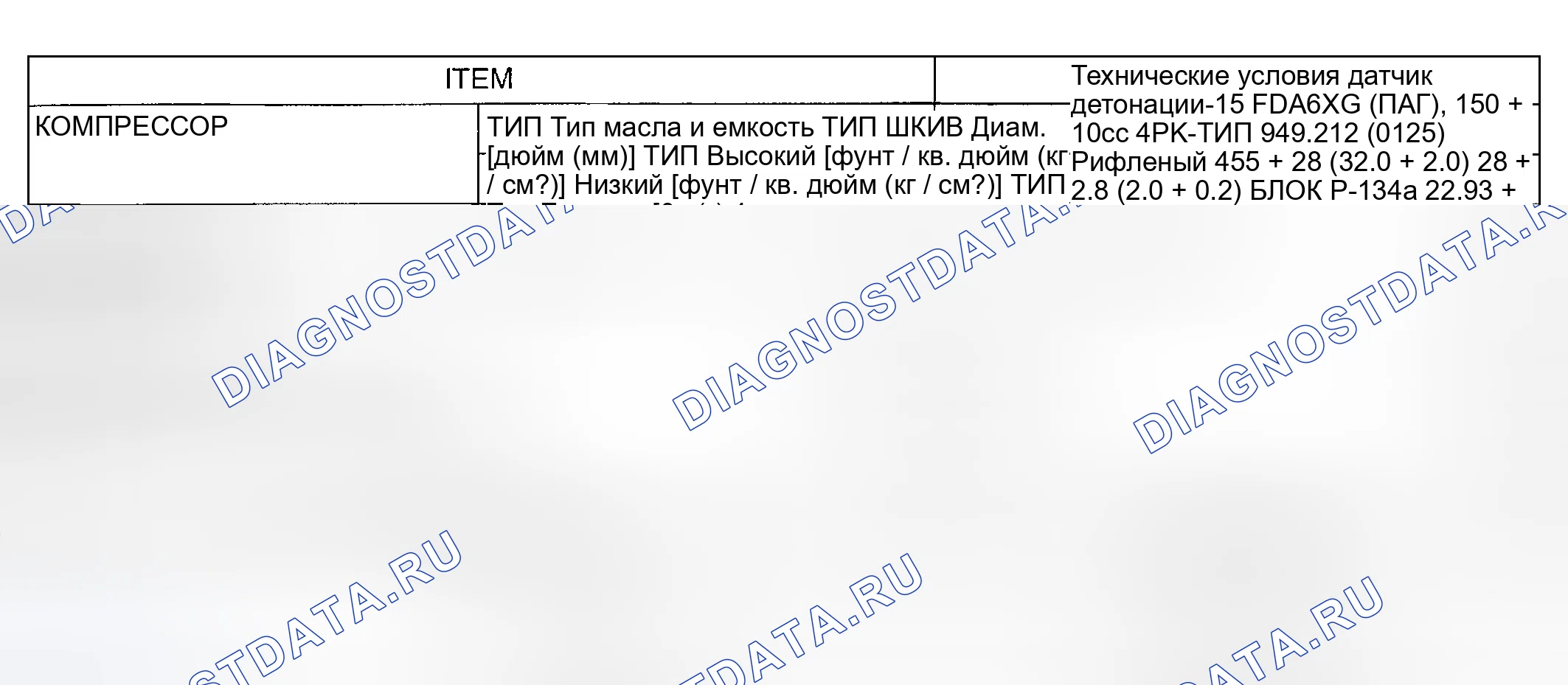

Схема №1

Схема №2

Рис. 2: БЛОК ВОЗДУХОДУВКИ И ИСПАРИТЕЛЯ. Geely Preface I

Работа магнитной муфты

Подключите клемму компрессора к аккумулятору (+), а клемму аккумулятора (-) к корпусу компрессора. Проверьте работу магнитной муфты по шуму щелчка.

Схема №3

Рис. 3: РАБОТА МАГНИТНОЙ МУФТЫ. Geely Preface I

Операция возврата масла

Для проверки уровня масла или доливки масла двигатель на холостом ходу в течение 20-30 минут с органами управления, настроенными на максимальное охлаждение и уровень воздуходувки, для возврата смазки в компрессор.

Описание системы овкв: обзора

Комбинированный фильтр устраняет инородные материалы и запах. Комбинированный фильтр включает в себя фильтр запаха, а также обычный пылевой фильтр для обеспечения комфортной внутренней среды.

Схема №4

Снимите перчаточный ящик.
Снимите крышку воздушного фильтра и воздушный фильтр. ВНИМАНИЕ: При езде в загрязненной воздухом местности или пересеченной местности как можно чаще проверяйте и заменяйте воздушный фильтр.

Двойной переключатель состоит из переключателей низкого давления и высокого давления. Переключатель низкого давления будет отключен, чтобы остановить работу компрессора, если давление хладагента низкое. Переключатель высокого давления будет отключен, чтобы остановить работу компрессора, если давление хладагента слишком высокое.

Схема №5

Рис. 5: ОПИСАНИЕ ручной системы кондиционирования. Geely Preface I

Схема №6

Рис. 6: РАБОЧИЕ ХАРАКТЕРИСТИКИ. Geely Preface I

Схема №7

Схема №8

Схема №9

Рис. 9: ДЕМОНТАЖ И МОНТАЖ. Geely Preface I

Схема №10

Ослабьте болт натяжения шкива А, а затем снимите приводной ремень после ослабления болта регулировки натяжения В. (Без усилителя рулевого управления)
Ослабьте болт А, В, С, а затем снимите приводной ремень после ослабления болта D регулировки натяжения (С усилителем рулевого управления).
Выпустить хладагент.
Снимите нагнетательный и всасывающий шланги.
Снимите компрессор.
Установка обратная снятию. Момент затяжки: 24-36 Н.м (2,4-3,6 кг-м, 17-26 фунт-фут)

Схема №11

Проверьте ребра конденсатора на предмет засорения и повреждений. При засорении очистите их водой, и продуйте сжатым воздухом. Если согнулись, аккуратно согните их с помощью отвертки или плоскогубцев.
Проверьте соединения конденсатора на наличие утечек и при необходимости отремонтируйте или замените их.

Схема №12

Рис. 12: ВЕНТИЛЯТОР КОНДЕНСАТОРА. Geely Preface I

Проверьте исправность работы вентилятора конденсатора.
Проверьте разъем жгута.
Проверьте электродвигатель вентилятора конденсатора, используя напряжение аккумуляторной батареи, как показано ниже.

Схема №13

Рис. 13: ПРОВЕРКА ручной системы кондиционирования. Geely Preface I

Проверьте плавкую пробку и фитинги на наличие утечек с помощью течеискателя.
Запустите двигатель на быстром холостом ходу с кондиционером " ВКЛ ", и проверьте как температуру на входе, так и на выходе. Если разница температур между входом и выходом велика, замените ресивер-осушитель.

ПримечаниеНемедленно заглушите все открытые фитинги, чтобы влага не попала в систему. Не вынимайте заглушки, пока они не будут готовы к подключению. Если ресивер-осушитель заменен на новый блок, добавьте 40 см3 компрессорного масла в компрессор. Вакуумируйте, зарядите и проверьте систему охлаждения.
