Система сидений - сиденья: Прочее Ford Econoline E250

Передние ковшовые сиденья

Все автомобили используют передние ковшовые сиденья и оснащены следующими исправными предметами

1. Регулируемый поясничный узел, прикрепленный к раме спинки сиденья водителя (если имеется)
2. Регулируемая поясная ручка, закрепленная с внутренней стороны рамы подушки сиденья водителя (если таковая имеется)
3. Спинка и чехлы-подушки
4. Спинка и подушка из пенопласта
5. Рамы спинки и подушки
6. Анкер привязного ремня детского сиденья является частью пьедестала сиденья
7. Встроенный регулируемый подлокотник, прикрепленный к раме спинки
8. Внутренний и внешний боковые экраны, прикрепленные к откидному элементу и направляющей сиденья
9. Ручной отклонитель в сборе, прикрепленный к направляющей сиденья и раме спинки
10. Дорожка сиденья с ручным управлением, прикрепленная к стойке сиденья и раме подушки
11. Дорожка сиденья с электроприводом, прикрепленная к стойке сиденья и раме подушки (только для водителя, если он оборудован)
12. Пряжка ремня безопасности и устройство предварительного натяжения, прикрепленные к направляющей сиденья
13. Выключатель управления сиденьем, прикрепленный к наружному щитку сиденья водителя (если имеется)
14. Опора сиденья, закрепленная под направляющей сиденья

Регулируемый поясничный

Сиденье водителя может быть оснащено опциональной регулируемой поясницей с ручным управлением. Исполнительный механизм установлен на внутренней стороне каркаса подушки и поворачивается для протягивания троса, прикрепленного к поясничному узлу. Регулируемый поясничный узел крепится к опорным проводам в раме спинки.

Устройства предварительного натяжения пряжки ремня безопасности

Передние сиденья оснащены пряжкой ремня безопасности и устройствами предварительного натяжения, прикрепленными к направляющим для сидений. Если пряжка ремня безопасности и устройство предварительного натяжения сработали или для получения диагностической информации, см. " ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА ". (ref-494951)

Задние сиденья

Все задние сиденья являются съемными. Доступны 3 типа задних сидений:

1. Ковшовые сиденья (второй ряд, только для транспортных средств на 7 пассажиров)
2. 3-пассажирское кресло (стандартное со всеми опциями заднего сиденья)
3. Скамейное место для 4 пассажиров (четвертый ряд, 12 пассажиров и пятый ряд, только для транспортных средств с 15 пассажирами)

Сидения ковша второго ряда

Задние ковшовые сиденья укомплектованы следующими исправными предметами

1. Спинка и чехлы-подушки
2. Спинка и подушка из пенопласта
3. Рамы спинки и подушки
4. Анкер привязного ремня детского сиденья, прикрепленный к задней части опоры сиденья
5. Съемный анкер ремня безопасности, прикрепленный к стойке сиденья
6. Внутренние и внешние регулируемые подлокотники, прикрепленные к раме спинки
7. Внутренние и внешние боковые щитки, прикрепленные к откидывающейся назад направляющей или раме подушки
8. Нижние анкеры и привязи для детей, прикрепленные к задней части опоры сиденья (только левая)
9. Ручной отклонитель в сборе, прикрепленный к направляющей сиденья и раме спинки
10. Дорожка сиденья с ручным управлением, прикрепленная к стойке сиденья и раме подушки (только правая)
11. Пряжка ремня безопасности, закрепленная на подставке сиденья
12. Основание сиденья (включая монтажную защелку и ручку защелки)

Скамейка для трех пассажиров

3-х пассажирское скамейное место оборудовано следующими исправными предметами

1. Спинка и чехлы-подушки
2. Спинка и подушка из пенопласта
3. Рамы спинки и подушки
4. Центральное втягивающее устройство ремня безопасности, прикрепленное к раме спинки
5. Анкер привязного ремня детского сиденья безопасности, прикрепленный к каркасу подушки (центральное место для сидения)
6. Нижние анкеры и привязи для детей, прикрепленные к каркасу подушки (все центральные места для сидения, а также правая сторона для 5-пассажирского транспортного средства)
7. Подвесные съемные якоря ремня безопасности, прикрепленные к раме подушки (только для транспортного средства третьего ряда на 7 пассажиров и всех других сидений второго ряда с правой стороны)
8. Правый боковой регулируемый подлокотник, прикрепленный к раме спинки (только для транспортных средств XLT третьего ряда на 7 пассажиров и второго ряда)
9. Пряжки ремней безопасности, прикрепленные к каркасу подушки
10. Стояки сидений, прикрепленные к каркасу подушки (включая монтажные защелки, ремни освобождения защелок и анкеры привязных ремней детских сидений)

Скамейка для четырех пассажиров

Скамейное место на 4 пассажира оборудовано следующими исправными предметами

1. Два центральных втягивающих устройства ремня безопасности, прикрепленных к раме спинки
2. Спинка и чехлы-подушки
3. Спинка и подушка из пенопласта
4. Рамы спинки и подушки
5. Пряжки центрального ремня безопасности, прикрепленные к каркасу подушки
6. Стояки сидений, прикрепленные к каркасу подушки (включая монтажные защелки, ремни освобождения защелок и анкеры привязных ремней детских сидений)

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ Комплект Flex Probe Kit 300-NUD105-R025DE или аналог Цифровой мультиметр Fluke 77-IV FLU77-4 или аналог

Схема №21

Войти

Схема №22

Войти

Силовые сиденья

В моторном сиденье водителя используется 6-ходовая дорожка сиденья с электроприводом и 3 электродвигателя, непосредственно управляемых установленным на сиденье 6-ходовым переключателем управления сиденьем для горизонтальной (вперед/назад), передней высоты и задней регулировки высоты.

Силовые двигатели сиденья жестко соединены с переключателем управления сиденьем. Цепи нормально находятся на земле через выключатель управления сиденьем. Индивидуальная цепь переключается на напряжение, когда выбирается конкретное положение регулировки.

Диагностические тесты

См. " ПРОВЕРКА И ВЕРИФИКАЦИЯ " и " КАРТА СИМПТОМОВ " для направления к соответствующему точному тесту. (ref-494991-S37747214972012081700000)(ref-494991-S03568353842012081700000)

Спинка сиденья

Схема №23

Войти

Схема №24

Войти

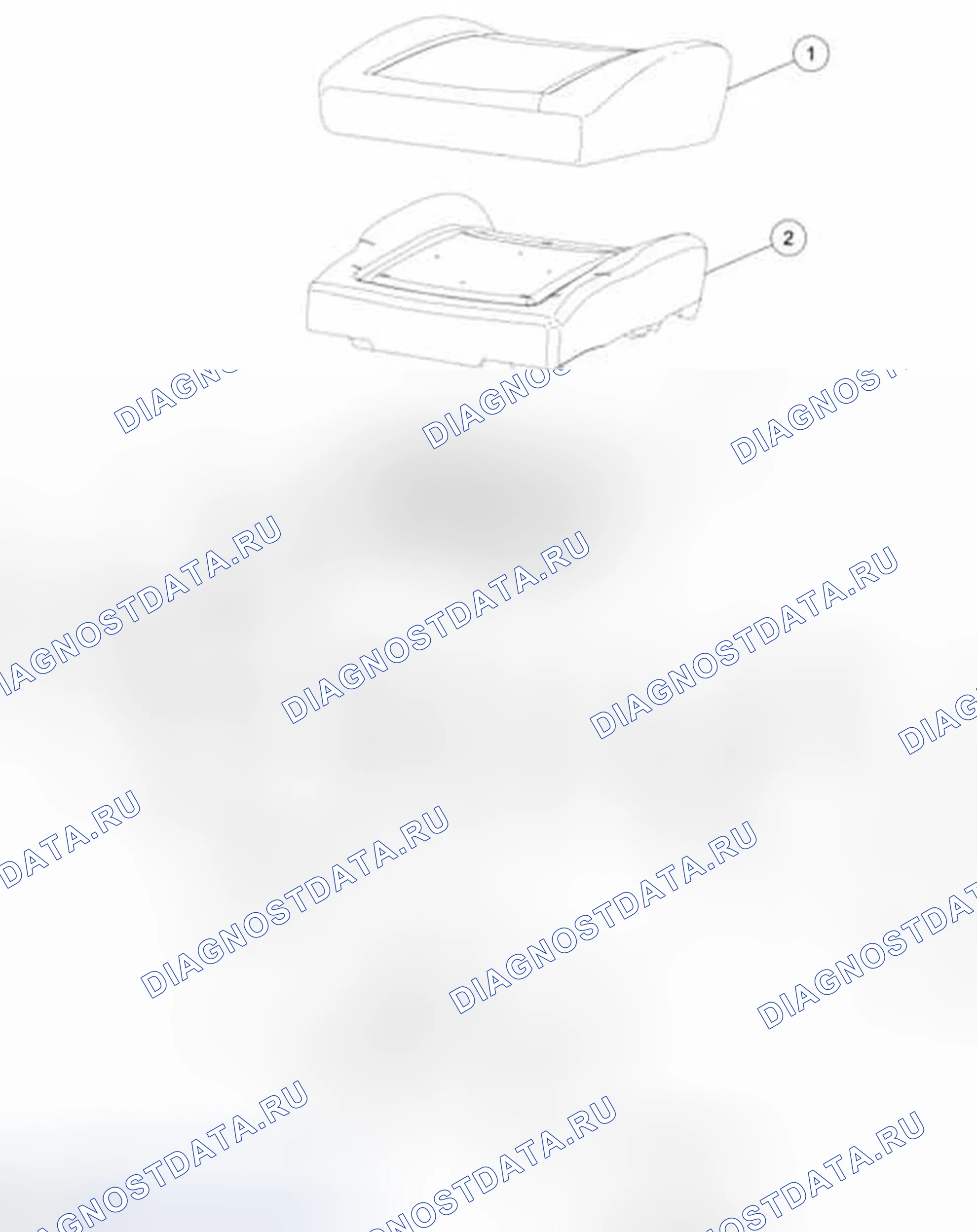

Схема №25

Войти

1. Для получения дополнительной информации обратитесь к соответствующим процедурам в этой информации.

Отклонитель сиденья - передний

1. Отверните винты и отведите в сторону забортный боковой щиток (2 винта на пассажирском, 3 винта на водительском).
2. Отпустите J-образный зажим и частично переверните крышку спинки для доступа к болту.
3. Отверните 4 болта и вернитесь в исходное положение. Для установки затяните до 48 Н· м.
4. Для установки выполните процедуру удаления в обратном порядке.

Фиксатор сиденья Ударника - задний, ковш

Схема №26

Войти

Спинка сиденья - 3-пассажир стенда

Схема №27

Войти

Подушка сиденья - 3-пассажир стенда

Схема №28

Войти

Спинка сиденья - 4-пассажир стенда

Схема №29

Войти

Подушка сиденья - 4-пассажир стенда

Схема №30

Войти

1. Для получения дополнительной информации обратитесь к соответствующим процедурам в этой информации.

Подлокотник сиденья - задний, скамья

1. Отпустите крючок-петлю в задней части крышки подлокотника и получите доступ к болту подлокотника.
2. Снимите болт и подлокотник. Для установки затяните до 49 Н· м.
3. Для установки выполните процедуру удаления в обратном порядке.

Фиксатор сиденья ударника - второй ряд

Схема №31

Войти

Фиксатор сиденья ударника - третий ряд

Схема №32

Войти

Схема №33

Войти

Схема №34

Войти

Схема №35

Войти
