Общая диагностика системы подвески: Прочее Chevrolet Chevy Express H2500

Передняя подвеска 14 иллюстраций ~3 мин чтения

Автомобиль уводит/сносит

ПримечаниеИспользуйте правильный крепеж в правильном месте. Сменный крепеж должен иметь правильный номер детали для данного применения. Крепежные изделия, требующие замены, или крепежные изделия, требующие применения фиксирующего компаунда для резьбы или герметика, идентифицируются в процедуре обслуживания. Не используйте краски, смазки или ингибиторы коррозии на крепежных деталях или поверхностях соединений крепежа, если не указано иное. Эти покрытия влияют на крутящий момент крепежной детали и усилие зажима соединения и могут повредить крепежную деталь. Используйте правильную последовательность затяжки и технические условия при установке крепежа во избежание повреждения деталей и систем.

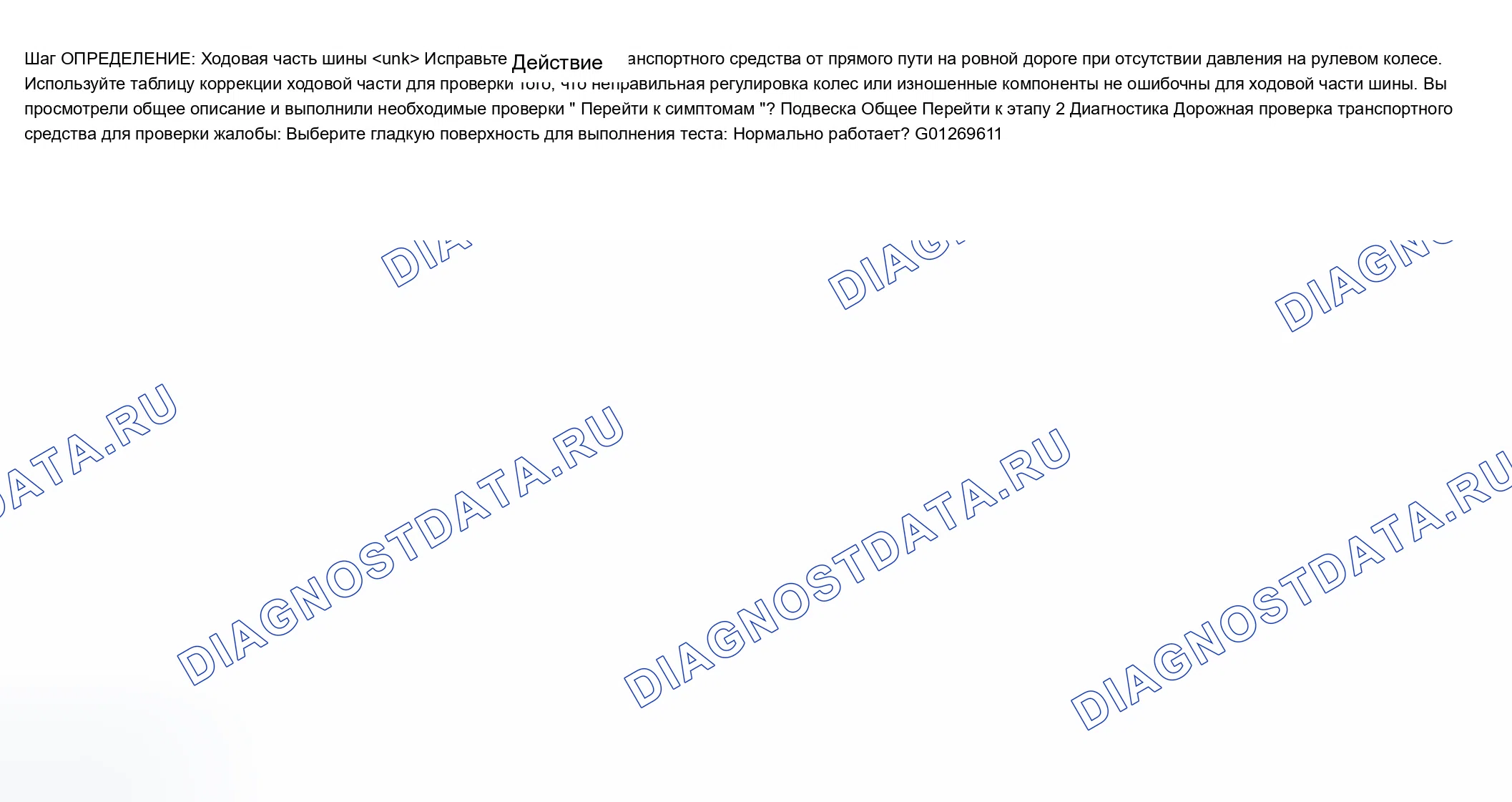

Схема №112
Схема №113
Схема №114
Схема №115
Схема №116
Схема №117
Схема №118
Схема №119

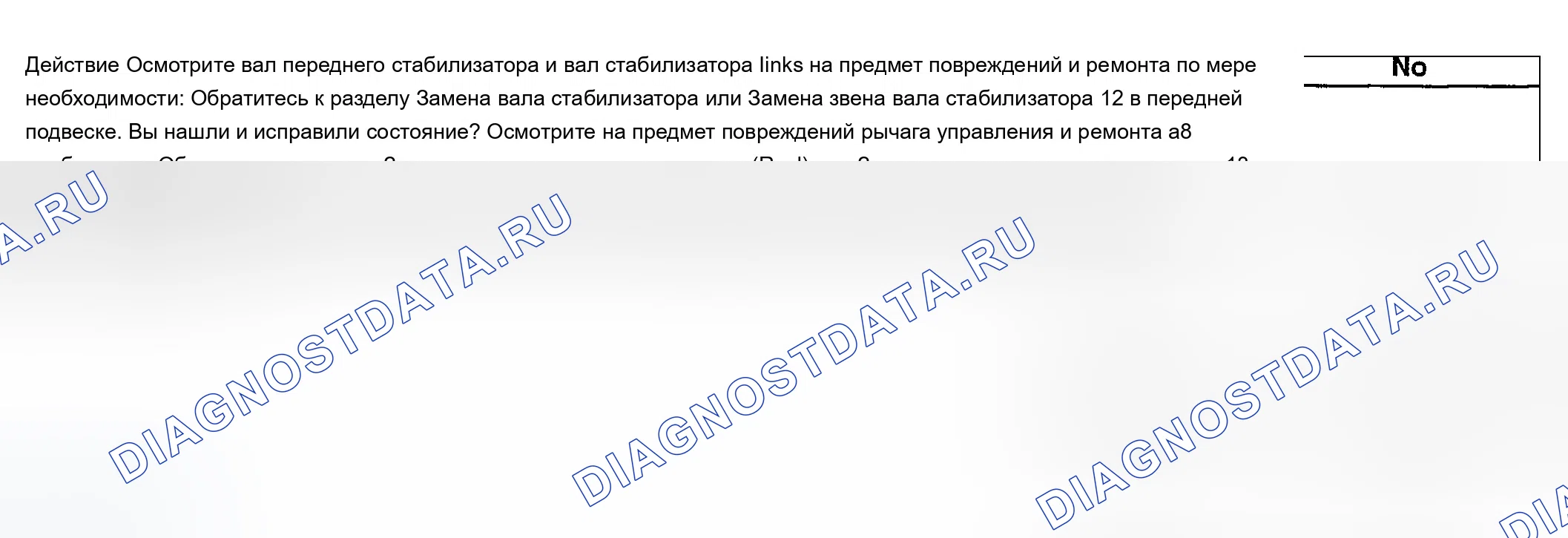

Схема №120
Схема №121

Измерение высоты обрезки

Высота дифферента является заранее определенным измерением, относящимся к высоте движения транспортного средства. Неправильная высота отделки может привести к образованию неровностей, повреждению компонентов подвески и симптомам, похожим на проблемы с выравниванием колес. Проверьте высоту отделки при диагностике проблем подвески и перед проверкой выравнивания колес.

Перед измерением высоты дифферента выполните следующее:

  1. Убедитесь, что автомобиль находится на ровной поверхности, например, на выравнивающей стойке.
  2. Удалите штифты плавающей пластины центровочной стойки.
  3. Установите давление в шинах в соответствии со спецификациями.
  4. Проверьте уровень топлива. При необходимости добавьте дополнительный вес для имитации полного бака.
  5. Чтобы обеспечить правильное распределение веса, убедитесь, что заднее отделение для хранения пусто.
  6. Закройте двери и капот.

Измерение высоты по оси Z

Измерение высоты по оси Z определяет надлежащую высоту движения для передней части транспортного средства. В автомобилях, оснащенных торсионами, для регулировки высоты Z используется регулировочный рычаг. Автомобили без торсионов не имеют регулировки и могут потребовать замены компонентов подвески.

Важно: Все размеры измеряются вертикально по отношению к земле. Высота обрезки должна быть в пределах 12 мм (0,47 дюйма), чтобы считаться правильной.

Схема №122
  1. Положите руку на передний бампер и сожмите переднюю часть транспортного средства. Убедитесь, что при толчке имеется перемещение не менее 38 мм (1,5 дюйма).
  2. Дать автомобилю установиться в положение.
  3. Измерьте расстояние от осевой линии поворотного болта (2) до нижнего угла (5) поворотного кулака (1), чтобы измерить высоту по оси Z (4).
  4. Повторите операцию стыковки еще 2 раза, всего 3 раза.
  5. Для вычисления средней высоты используйте наибольшее и наименьшее измерения.
  6. Истинный номер размера высоты по оси Z представляет собой среднее значение наибольшего и наименьшего измерений. См. раздел " Технические характеристики высоты обрезки ".
Схема №123
  1. Для автомобилей, оборудованных торсионной подвеской, при необходимости поворачивайте болт (1), который соприкасается с торсионным рычагом. Один оборот болта (1) в гайку увеличивает высоту Z приблизительно на 6,0 мм (0,2 дюйма).
  2. Для автомобилей без торсионов замените поврежденные или изношенные компоненты по мере необходимости.
  3. Если эти измерения все еще не соответствуют техническим требованиям после регулировки или не оснащены торсионами, проверьте следующие условия: Провисание передней подвески. См. " ЗАМЕНА ПЕРЕДНИХ ЦИЛИНДРИЧЕСКИХ ПРУЖИН " или " ЗАМЕНА ТОРСИОНА И ОПОРЫ В СБОРЕ " в разделе " Передняя подвеска ". Повреждения при столкновении

D Измерение высоты

Измерение высоты D определяет надлежащую высоту езды для задней части транспортного средства. Процедура регулировки отсутствует. При ремонте может потребоваться замена компонентов подвески.

Важно: Все размеры измеряются вертикально по отношению к земле. Высота обрезки должна быть в пределах 12 мм (0,47 дюйма), чтобы считаться правильной.

Схема №124
  1. Положите руку на задний бампер и задвиньте заднюю часть автомобиля. Убедитесь, что при толчке имеется перемещение не менее 38 мм (1,5 дюйма).
  2. При нахождении автомобиля на ровной поверхности поднимите вверх на заднем бампере 38 мм (1,5 дюйма).
  3. Позвольте автомобилю занять свое положение. Важно: Измерьте контакт металла с металлом задней оси к раме с внутренней стороны листовых рессор.
  4. Измерить высоту D путем измерения расстояния между трубой заднего моста или кронштейном заднего моста на транспортных средствах с номинальной мощностью 7300 ГВт и рамой.
  5. Повторите операцию стыковки еще 2 раза, всего 3 раза.
  6. Для вычисления средней высоты используйте наибольшее и наименьшее измерения.
  7. Истинный размер высоты D - это среднее значение наибольшего и наименьшего измерений. См. " Спецификации высоты обрезки ".
  8. Если эти измерения не соответствуют техническим требованиям, проверьте следующие условия: Провисание задних листовых рессор Обратитесь к разделу " ЗАМЕНА ЛИСТОВОЙ РЕССОРЫ " в разделе " Задняя подвеска ". Изношенные компоненты задней подвески, такие как втулки листовой рессоры. Обратитесь к разделу " ЗАМЕНА ПРУЖИННОЙ ВТУЛКИ " в разделе " Задняя подвеска ". Повреждения при столкновении
Схема №125
