Мультиплексная интегрированная система управления.: Прочее Acura CSX I

Средства связи 6 иллюстраций ~13 мин чтения

Использование HDS (предпочтительный метод)

  1. Перейдите в режим A диагностики и тестирования системы B-CAN для проверки " подключенных блоков " и коды неисправностей (см. раздел " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ - ДИАГНОСТИКА И РЕЖИМ 1 И 2 ДИАГНОСТИКИ СИСТЕМЫ Б-КАН (БЕЗ HDS) "). (ref-355190-S26539006352010012000000)
  2. Если данные не получены, перейдите в " B-CAN система Диагностика проверка MODE C " или " D ". (ref-355190-S28740002252010012000000)(ref-355190-S05745898962010012000000)

Без HDS (используется, только если HDS недоступен)

  1. Проверить наличие проблем в цепи связи с помощью системного диагностического теста B-CAN (см. " ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ - РЕЖИМ ДИАГНОСТИКИ 1 И 2 ДИАГНОСТИКИ СИСТЕМЫ Б-КАН (БЕЗ HDS) "). (ref-355190-S26539006352010012000000)
  2. Проверить наличие расшифровка кода ошибки.
  3. Сортировка, а затем устранение неполадок коды неисправностей в следующем порядке. Напряжение батареи коды неисправностей Внутренняя ошибка коды неисправностей Потеря связи коды неисправностей (сначала начинается с наименьшего номера; например, если B1008 и B1011 извлечены, сначала устраните неполадки B1008) Ошибка сигнала коды неисправностей
  4. Если данные не получены, использовать режим 2 диагностического тестирования системы B-CAN для проверки всех входов, связанных с отказом (см. шаг 10 на).

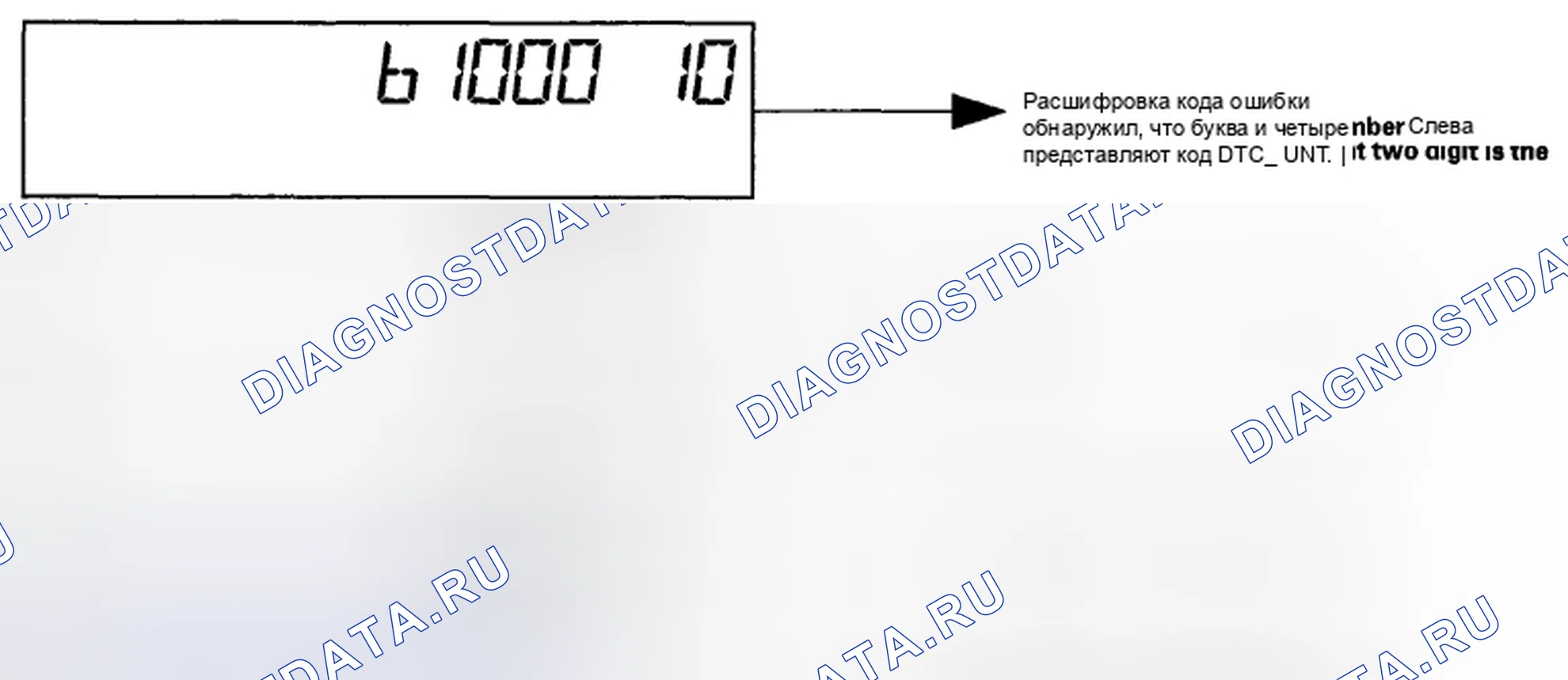

Как отображать коды неисправностей на модуле управления манометром (tach)

В тестовом режиме 1, при нормальном обмене данными между MICU и модулем управления датчиками, на дисплее одометра будут поочередно отображаться данные, которые были обнаружены и сохранены по отдельности различными блоками B-CAN (кузов-controller Area сеть). Для прокрутки данных нажать кнопку выбора / сброса.

Схема №5

Блок, который сохранил код, может быть идентифицирован по номеру, показанному на многоинформационном дисплее.

MICU10
Модуль управления манометром50
Блок климат-контроля51
Иммобилайзер-бесключевой блок управления96

СХЕМА МОДУЛЯ УПРАВЛЕНИЯ МАНОМЕТРОМ

Кузов Controller Area сеть (B-CAN) и Fast Controller Area сеть (F-CAN)

Локальная сеть контроллера тела (B-CAN) и локальная сеть быстрого контроллера (F-CAN) совместно используют информацию между множеством электронных блоков управления (ECU). Связь B-CAN движется с более низкой скоростью (33,33 Кбит/с) для удобства связанных предметов и для других функций. Информация F-CAN перемещается с более высокой скоростью (500 кбит/с) для функций «реального времени», таких как данные о топливе и выбросах. Чтобы обе системы могли обмениваться информацией, модуль управления датчиками преобразует информацию из B-CAN в F-CAN и из F-CAN в B-CAN.

Схема №6
  1. Между блоками, не требующими связи для движения с быстрой скоростью, используется однопроводный способ.
  2. Использование метода с одним проводом уменьшает количество проводов, используемых в локальной сети контроллера тела.

Функция шлюза

Модуль управления датчиками действует как шлюз, позволяющий обеим системам совместно использовать информацию, модуль управления датчиками преобразует информацию из B-CAN в F-CAN и из F-CAN в B-CAN.

Схема №7

Функция проверки ошибок «Потеря связи» в сети

Ecus на цепи CAN посылают сообщения друг другу. Если есть какие-либо неисправности в сети, дисплей odo / trip на модуле управления датчиком может показывать сообщения об ошибках путем ввода функции самодиагностики датчика (см. " ФУНКЦИЯ САМОДИАГНОСТИКИ "). (ref-355169-S30315473472010012000000)

  1. Ошибка 1: Неисправность в линии связи между модулем управления манометром (tach) и F-CAN.
  2. Ошибка 2: Неисправность в линии связи между модулем управления манометром (тахометр) и B-CAN.
  3. Ошибка 3: Неисправность в линии связи между модулем управления манометром (тахометр) и модулем контроля манометра (speedo) (линия UART).

Список кодов ошибок

Код ошибкиТип ошибки линии (линий) связи
Ошибка 1Связь F-CAN
Ошибка 2Связь B-CAN
Ошибка 3Связь UART
Ошибка 12Связь F-CAN и B-CAN
Ошибка 13Связь F-CAN и UART
Ошибка 23Связь B-CAN и UART
Ошибка 123Связь F-CAN, B-CAN и UART

ТАБЛИЦА КОДОВ ОШИБОК

Схема №8

Индекс функций управления MICU

MICU (встроенный в коробку предохранителей / реле под приборной панелью) является одним из компонентов B-CAN. MICY управляет многими системами, связанными с областью контроллера тела и системой безопасности, а также работает как шлюз для диагностики другого подключенного к B - CAN ecus с HDS.

Подробно см. принципиальную схему каждой системы.

СистемаФункция
Управление мультиплексированиемПередача информации входного сигнала коммутатора в MICU и вывод этой информации. MICU управляет электрической нагрузкой и связью ECU на основе информации, принятой B-CAN.
Диагностика на бортуMICU имеет функцию шлюза, которая передает результаты внутренней диагностики MICU и диагностики подключенных к B-CAN ECU в HDS.
СамодиагностикаВ тестовом режиме 1 диагностируется линия связи между MICU и подключенным блоком B-CAN. В тестовом режиме 2 проверяются входы коммутатора, подключенные к MICU.
Внутреннее освещениеMICU управляет включением, выключением и затемнением внутренних источников света на основе информации соответствующих переключателей и/или информации, относящейся к B-CAN.
Функция снаMICU имеет функцию сна, которую он вводит во время режима пониженного энергопотребления.

ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМЫ

MICU также управляет функциями этих цепей

  1. Управление входным освещением (освещение карты и потолочное освещение)
  2. Управление наружными огнями (включая управление дневными ходовыми огнями)
  3. Звуковой сигнал
  4. Система блокировок
  5. Напоминание о вводе ключа
  6. Бесключевой доступ
  7. Световое напоминание
  8. Центральный замок
  9. Напоминание о ремне безопасности
  10. Охранная сигнализация
  11. Поворотник / сигнализатор опасности
  12. Стеклоочиститель/омыватель

Функция пробуждения и сна

Мультиплексная интегрированная система управления имеет функции «пробуждения» и «сна» для уменьшения паразитной тяги на аккумуляторе, когда выключатель зажигания выключен.

  1. В спящем режиме MICU прекращает функционировать (связь и управление CPU), когда нет необходимости в работе системы.
  2. Как только запрашивается какая-либо операция (например, разблокируется дверь), соответствующий блок управления в спящем режиме немедленно просыпается и начинает функционировать.
  3. Когда выключатель зажигания выключен, а дверь водителя открыта, затем закрыта, возникает задержка около 40 секунд до перехода блока управления из режима пробуждения в спящий режим.
  4. Спящий режим не будет функционировать, если открыта какая-либо дверь или если ключ находится в замке зажигания.
  5. Вытяжка уменьшается с 200 мА до менее 35 мА при нахождении в спящем режиме.

ПримечаниеПроверка режима сна и пробуждения (см. раздел " ПРОВЕРКА РЕЖИМА СНА И ПРОБУЖДЕНИЯ "). (ref-355190-S20258728552010012000000)

Отказоустойчивая функция

Для предотвращения неправильной работы MICU имеет функцию обеспечения отказоустойчивости. В отказоустойчивом режиме выходной сигнал фиксируется при неисправности какой-либо части системы (например, неисправного блока управления или линии связи).

Каждый блок управления имеет аппаратную безотказную функцию, которая исправляет выходной сигнал при неисправности центрального процессора, и программную безотказную функцию, которая игнорирует сигнал от неисправного блока управления, что позволяет системе работать нормально.

Отказоустойчивое управление аппаратными средствами

Отказоустойчивая функция

При обнаружении проблемы CPU или ненормального напряжения питания MICU переходит в аппаратный отказоустойчивый режим, и для каждой выходной нагрузки системы устанавливается предварительно запрограммированное отказоустойчивое значение.

Программное обеспечение отказоустойчивое управление

Когда какие-либо данные из схемы B-CAN не могут быть приняты в течение заданного времени, или распознается необычная комбинация данных, MICU переходит в программный отказоустойчивый режим. Данные, которые не могут быть получены, принудительно принимают предварительно запрограммированное значение.

Функция контроля напряжения источника питания

MICU контролирует напряжение питания (резервное напряжение). Если напряжение становится ниже 10 В, MICU отправляет сообщение MICU и не сохраняет коды неисправностей.

ВходВыход
MICUНапряжение батареиMICU * *: внутренняя цепь МИКУ

ТАБЛИЦА НАПРЯЖЕНИЙ НА ВХОДЕ / ВЫХОДЕ

Система управления входными огнями

MICU управляет включением/выключением потолочного освещения и затемнением на основе входных сигналов от каждого переключателя.

ВходВыход
MICUIG1 источник питания Ключ зажигания Выключатель двери водителя Выключатель двери переднего пассажира Выключатель левой задней двери Выключатель правой задней двери Выключатель ручки блокировки двери водителя (ЗАМОК)Внутреннее освещение
B-CANБесключевой сигнал замок (БЛОКИРОВКА)

ТАБЛИЦА ВВОДА / ВЫВОДА

Система освещения (фары, стояночные огни, противотуманный огонь, боковые габаритные огни, фонарей номерного знака и задние фонари)

MICU содержит релейные цепи для фар дальнего / ближнего света и задних фонарей и управляет включением / выключением системы освещения на основе входных сигналов от комбинированного переключателя света.

ВходВыход
MICUВыключение фар Выключатель включения фары Выключатель противотуманного света Переключатель диммера Комбинированный световой выключатель (стояночные огни, боковые габаритные фонари, фонари номерного знака и задние фонари) Проходной выключательФары (ближнего света) Фары (дальнего света) Стояночные огни Боковые габаритные огни Фонари номерного знака Задние фонари

ТАБЛИЦА ВВОДА / ВЫВОДА

Дневной свет фар

MICU управляет внешними огнями как дневными ходовыми огнями на основе входных сигналов от каждого переключателя.

ВходВыход
MICUВыключение фар Выключатель включения фар Переключатель диммера Комбинированный световой выключатель (стояночные огни, боковые габаритные фонари. Фонари номерного знака и задние фонари) Проходной выключательФары (ближнего света) Фары (дальнего света) Стояночные огни Габаритные фонари для скольжения Номерные знаки Задние фонари
B-CANПереключатель диапазона передачи (положение P)

ТАБЛИЦА ВВОДА / ВЫВОДА

Сигнал поворота/мигающий сигнал опасности

MICU управляет сигналом поворота / мигающим сигналом опасности на основе входных сигналов от переключателей сигнала поворота и предупреждения об опасности.

ВходВыход
MICUIG1 источник питания Переключатель сигналов поворота (влево/вправо) Переключатель предупреждения об опасностиСигнальные огни поворота (левый/правый)

ТАБЛИЦА ВВОДА / ВЫВОДА

Замки дверей с электроприводом (датчик скорости транспортного средства)

MICU управляет приводами дверных замков на основе B-CAN и входных сигналов.

ВходВыход
MICUIG1 блок питания Выключатель двери водителя Выключатель двери переднего пассажира Выключатель левой задней двери Выключатель правой задней двери Выключатель защелки крышки багажника Выключатель ручки блокировки двери водителя (разблокировка) Выключатель ручки блокировки двери переднего пассажира (разблокировка) Выключатель ручки блокировки левой задней двери (разблокировка) Выключатель ручки блокировки правой задней двери (разблокировка) Переключатель диапазона передачи (положение P)Дверной замок (замок)
B-CANЧастота вращения двигателя

ТАБЛИЦА ВВОДА / ВЫВОДА

Система бесключевого доступа

MICU управляет приводами дверных замков на основе входных сигналов каждого переключателя и сигналов B-CAN.

ВходВыход
MICUIG1 электропитание Ключ зажигания Выключатель двери водителя Переключатель дверей переднего пассажира Выключатель левой задней двери Выключатель правой задней двери Переключатель защелки крышки багажника Выключатель ручки блокировки двери водителя (ЗАМОК / РАЗБЛОКИРОВКА) Выключатель замка двери водителя (БЛОКИРОВКА / ОТПИРАНИЕ) Переключатель цилиндра дверного ключа водителя (ОТПИРАЯ) Выключатель замка двери переднего пассажира (ЗАПОР / РАСПАКОВКА) Переключателя диапазона передачи (положение P)Привод дверного замка (замок / разблокировка) Привод дверного замка водителя (разблокировка) Привод разблокировки крышки багажника
B-CANБесключевой сигнал замок (БЛОКИРОВКА)

ТАБЛИЦА ВВОДА / ВЫВОДА

Система охранной сигнализации

MICU управляет системой освещения и сиреной на основе входных сигналов каждого переключателя и сигналов B-CAN.

ВходВыход
MICUIG1 электропитание Ключ зажигания Переключатель аудио Выключатель двери водителя Выключатель дверей переднего пассажира Выключатель левой задней двери Выключатель правой задней двери Замок крышки багажника Выключатель цилиндра ключа двери водителя (РАЗБЛОКИРОВКА) Выключатель ручки блокировки двери водителя (разблокировка) Переключатель ручки замка двери переднего пассажира (разблокировка) Кнопка кнопки блокировки левой задней дверцы (ENCLOP) Правая задняя дверца Выключатель рукоятки капотаЗвуковой сигнал Фары Стояночные огни Боковые габаритные огни Фонари номерного знака Задние фонари
B-CANСигнал Keyless замок Сигнал блокировки двери

ТАБЛИЦА ВВОДА / ВЫВОДА

Напоминание о ключе

MICU управляет приводами дверных замков на основе IG1, переключателя двери водителя и сигналов переключателя ручки дверного замка водителя.

ВходВыход
MICUIG1 источник питания Выключатель двери водителя Выключатель ручки блокировки двери водителяПривод дверного замка (замок / разблокировка) Привод дверного замка водителя (разблокировка)

ТАБЛИЦА ВВОДА / ВЫВОДА

Блокировка ключа (АКПП)

MICU управляет соленоидом блокировки клавиш на основе IG1, переключателя диапазона передачи и сигналов переключателя с парковочными контактами.

ВходВыход
MICUПереключатель зажигания ACC Переключатель диапазона передачи (положение P) Переключатель с парковочным контактомСоленоид блокировки ключа

ТАБЛИЦА ВВОДА / ВЫВОДА

Стеклоочиститель/омыватель

MICU управляет электродвигателем стеклоочистителя и электродвигателем омыватель на основании IG1 и сигналов переключателя стеклоочистителя / омыватель.

ВходВыход
MICUIG1 источник питания Выключатель стеклоочистителя (INT и Lo) Переключатель стеклопакета (L0 и HI) Выключатель газоулавливателя (MIST) Кнопка омывателя Прерывистая скорость стеклоуловителяДвигатель стеклоочистителя

ТАБЛИЦА ВВОДА / ВЫВОДА

Сигнал обнаружения столкновений (CDS)

MICU управляет приводами дверных замков на основе сигналов IG1 и B-CAN.

ВходВыход
MICUIG1 электропитаниеДверной замок (замок / разблокировка)
B-CANСигнал SRS (спереди, сбоку и сзади) Датчики удара

ТАБЛИЦА ВВОДА / ВЫВОДА

Входы и команды HDS

Определенные входы происходят так быстро, что HDS не может обновляться достаточно быстро. Удерживайте переключатель, который тестируется во время мониторинга списка данных. Это должно дать HDS время для обновления сигнала в списке данных.

Поскольку программное обеспечение HDS обновлено для поддержки привода для новых транспортных средств, нередко можно увидеть функциональные тесты системы, которые не поддерживаются.

Убедиться, что загружено самое актуальное программное обеспечение.

Вход

Системное менюСписок данныхИндикация списка данных
УказателиГлавный выключатель круиз-контроляВЫКЛ./ВКЛ.
Переключатель настройки круиз-контроляВЫКЛ./ВКЛ.
Переключатель возобновления круиз-контроляВЫКЛ./ВКЛ.
Сигнализатор уровня промывочной жидкостиВЫКЛ./ВКЛ.
Выключатель VSA/TCSВЫКЛ./ВКЛ.
Переключатель выбора/сброса датчикаВЫКЛ./ВКЛ.
Выключатель стояночного тормозаВЫКЛ./ВКЛ.
Реле уровня тормозной жидкостиВЫКЛ./ВКЛ.
Выключатель подсветки Volume PlusВЫКЛ./ВКЛ.
Переключатель громкости освещения минусВЫКЛ./ВКЛ.
Км/ч Миля/ч Селекторный переключательВЫКЛ./ВКЛ.
Вход 1 блока подачи топливаГрадус
Вход 2 блока подачи топливаНАПРЯЖЕНИЕ
Активный индикатор VSA/TCSВЫКЛ./ВКЛ.
Индикатор VSA/TCS (предупреждение)ВЫКЛ./ВКЛ.
Индикатор АБСВЫКЛ./ВКЛ.
EBD-индикатор (электронное распределение тормозов)ВЫКЛ./ВКЛ.
Индикатор главного переключателя круиз-контроляВЫКЛ./ВКЛ.
Индикатор контрольная лампа неисправности (проверить двигатель)ВЫКЛ./ВКЛ.
Индикатор уровня промывочной жидкостиВЫКЛ./ВКЛ.
Индикатор DRLВЫКЛ./ВКЛ.
Индикатор низкого давления маслаВЫКЛ./ВКЛ.
Индикатор системы заряда аккумуляторной батареиВЫКЛ./ВКЛ.
Индикатор Cruise Main выключатель ONВЫКЛ./ВКЛ.
Индикатор техническое обслуживание MinderВЫКЛ./ВКЛ.
Индикатор дальнего светаВЫКЛ./ВКЛ.
Индикатор включения стояночной лампыВЫКЛ./ВКЛ.
Индикатор предупреждения о низком уровне топливаВЫКЛ./ВКЛ.
Индикатор безопасностиВЫКЛ./ВКЛ.
Индикатор противотуманной фарыВЫКЛ./ВКЛ.
Индикатор ремня безопасностиВЫКЛ./ВКЛ.
Указатель скорости (км/ч)0-249 км / ч, свыше 250 км / ч. Отказ
Индикатор скорости (миля/ч)0-154 мили/ч, более 155 миль/ч. Терпят неудачу
Переключатель положения передачи АКПП (R)ВЫКЛ./ВКЛ.
Переключатель положения зубчатой передачи АКПП (P)ВЫКЛ./ВКЛ.
Осветительные приборыВыключатель двери водителяВЫКЛ./ВКЛ.
Переключатель опасностиВЫКЛ./ВКЛ.
Выключатель фар (ВЫКЛ.)ВЫКЛ./ВКЛ.
Выключатель фар (ПАРКОВКА)ВЫКЛ./ВКЛ.
Выключатель фар (HEADLIGHT)ВЫКЛ./ВКЛ.
Выключатель фар (дальний свет)ВЫКЛ./ВКЛ.
Выключатель фар (PASSING)ВЫКЛ./ВКЛ.
Переключатель сигналов поворота (ВЛЕВО)ВЫКЛ./ВКЛ.
Переключатель поворотного сигнала (правый)ВЫКЛ./ВКЛ.
Выключатель противотуманного светаВЫКЛ./ВКЛ.
Команда освещения цилиндра ключа зажиганияВЫКЛ./ВКЛ.
Команда «Внутреннее освещение»ВЫКЛ./ВКЛ.
Команда сигнала левого поворотаВЫКЛ./ВКЛ.
Команда сигнала поворота вправоВЫКЛ./ВКЛ.
Команда «Фары»ВЫКЛ./ВКЛ.
Команда дальнего света фарВЫКЛ./ВКЛ.
Команда стояночного освещенияВЫКЛ./ВКЛ.
Команда «Противотуманный свет»ВЫКЛ./ВКЛ.
Команда DRLВЫКЛ./ВКЛ.
Замки дверейВыключатель двери водителяВЫКЛ./ВКЛ.
Выключатель двери переднего пассажираВЫКЛ./ВКЛ.
Выключатель задней двери водителяВЫКЛ./ВКЛ.
Переключатель задней двери пассажираВЫКЛ./ВКЛ.
Дверной замок переднего пассажира Sw. (замок)ВЫКЛ./ВКЛ.
Дверной замок переднего пассажира Sw. (РАЗБЛОКИРОВАТЬ)ВЫКЛ./ВКЛ.
Ручка блокировки двери переднего пассажира Sw. (РАЗБЛОКИРОВАТЬ)ВЫКЛ./ВКЛ.
Кнопка блокировки задней двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Кнопка блокировки задней двери пассажира Sw. (разблокировка)ВЫКЛ./ВКЛ.
Выключатель цилиндра ключа двери водителя (замок)ВЫКЛ./ВКЛ.
Выключатель цилиндра ключа двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Выключатель блокировки двери водителя (замок)ВЫКЛ./ВКЛ.
Выключатель блокировки двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Кнопка блокировки двери водителя (замок)ВЫКЛ./ВКЛ.
Кнопка блокировки двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Команда «БЛОКИРОВКА ДВЕРИ»ВЫКЛ./ВКЛ.
Команда РАЗБЛОКИРОВКА двериВЫКЛ./ВКЛ.
Команда РАЗБЛОКИРОВКИ двери водителяВЫКЛ./ВКЛ.
Без ключаВыключатель двери водителяВЫКЛ./ВКЛ.
Выключатель двери переднего пассажираВЫКЛ./ВКЛ.
Выключатель задней двери водителяВЫКЛ./ВКЛ.
Переключатель задней двери пассажираВЫКЛ./ВКЛ.
Крышка багажника/переключатель задней двериВЫКЛ./ВКЛ.
Дверной замок переднего пассажира Sw. (замок)ВЫКЛ./ВКЛ.
Дверной замок переднего пассажира Sw. (РАЗБЛОКИРОВАТЬ)ВЫКЛ./ВКЛ.
Ручка блокировки двери переднего пассажира Sw. (РАЗБЛОКИРОВАТЬ)ВЫКЛ./ВКЛ.
Кнопка блокировки задней двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Кнопка блокировки задней двери пассажира Sw. (разблокировка)ВЫКЛ./ВКЛ.
Цилиндр ключа багажника (разблокировка)ВЫКЛ./ВКЛ.
Выключатель цилиндра ключа двери водителя (замок)ВЫКЛ./ВКЛ.
Выключатель цилиндра ключа двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Выключатель блокировки двери водителя (замок)ВЫКЛ./ВКЛ.
Выключатель блокировки двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Кнопка блокировки двери водителя (замок)ВЫКЛ./ВКЛ.
Кнопка блокировки двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Команда «БЛОКИРОВКА ДВЕРИ»ВЫКЛ./ВКЛ.
Команда РАЗБЛОКИРОВКА двериВЫКЛ./ВКЛ.
Команда РАЗБЛОКИРОВКИ двери водителяВЫКЛ./ВКЛ.
ДворникиПереключатель положения педали тормозаВЫКЛ./ВКЛ.
Выключатель стеклоочистителя (низкий)ВЫКЛ./ВКЛ.
Выключатель стеклоочистителя (высокий)ВЫКЛ./ВКЛ.
Выключатель стеклоочистителя (MIST)ВЫКЛ./ВКЛ.
Выключатель стеклоочистителя (INT)ВЫКЛ./ВКЛ.
Переключатель омывателя ветрового стеклаВЫКЛ./ВКЛ.
Выключатель двигателя стеклоочистителяВЫКЛ./ВКЛ.
Прерывистый таймер остановки стеклоочистителя0,0-1,0 к Ом / ОТКРЫТО
Двигатель стеклоочистителя HI КомандаВЫКЛ./ВКЛ.
Команда LO двигателя стеклоочистителяВЫКЛ./ВКЛ.
Команда двигателя омывателя ветрового стеклаВЫКЛ./ВКЛ.
БезопасностьПереключатель цилиндра ключа зажиганияВЫКЛ./ВКЛ.
Выключатель двери водителяВЫКЛ./ВКЛ.
Выключатель двери переднего пассажираВЫКЛ./ВКЛ.
Выключатель задней двери водителяВЫКЛ./ВКЛ.
Переключатель задней двери пассажираВЫКЛ./ВКЛ.
Крышка багажника/переключатель задней двериВЫКЛ./ВКЛ.
Дверной замок переднего пассажира Sw. (замок)ВЫКЛ./ВКЛ.
Дверной замок переднего пассажира Sw. (РАЗБЛОКИРОВАТЬ)ВЫКЛ./ВКЛ.
Ручка блокировки двери переднего пассажира Sw. (РАЗБЛОКИРОВАТЬ)ВЫКЛ./ВКЛ.
Кнопка блокировки задней двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Кнопка блокировки задней двери пассажира Sw. (разблокировка)ВЫКЛ./ВКЛ.
Цилиндр ключа багажника (разблокировка)ВЫКЛ./ВКЛ.
Переключатель радиосвязиВЫКЛ./ВКЛ.
Переключатель опасностиВЫКЛ./ВКЛ.
Выключатель капотаВЫКЛ./ВКЛ.
Выключатель цилиндра ключа двери водителя (замок)ВЫКЛ./ВКЛ.
Выключатель цилиндра ключа двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Переключатель обзора двери водителя (замок)ВЫКЛ./ВКЛ.
Переключатель обзора двери водителя (РАЗБЛОКИРОВКА)ВЫКЛ./ВКЛ.
Переключатель ручки обзора двери водителя (замок)ВЫКЛ./ВКЛ.
Переключатель ручки обзора двери водителя (разблокировка)ВЫКЛ./ВКЛ.
Команда «БЛОКИРОВКА ДВЕРИ»ВЫКЛ./ВКЛ.
Команда РАЗБЛОКИРОВКА двериВЫКЛ./ВКЛ.
Команда РАЗБЛОКИРОВКИ двери водителяВЫКЛ./ВКЛ.
Команда сигнала угрозы безопасностиВЫКЛ./ВКЛ.
Команда «Фары»ВЫКЛ./ВКЛ.
Команда дальнего света фарВЫКЛ./ВКЛ.
Команда стояночного освещенияВЫКЛ./ВКЛ.

СПИСОК ДАННЫХ

Функциональные испытания

Системное менюИндикация списка данныхСписок данных и время работы
Замки дверейБЛОКИРОВКА всех дверейВыдает сигнал ЗАМОК 1 раз (0,6 с) на все створки
РАЗБЛОКИРОВАТЬ дверь со стороны водителяВыдает сигнал РАЗБЛОКИРОВКА 1 раз (0,6 сек) в дверь водителя
РАЗБЛОКИРОВАТЬ все двериВыдает сигнал РАЗБЛОКИРОВКА 1 раз (0,6 с) на все створки
Осветительные приборыКоманда «Внутреннее освещение»Освещает в течение 30 секунд.
Команда левый Turn сигнал (ЛЕВЫЙ ПОВОРОТНИК)Мигает в течение 5 секунд.
Команда правый Turn сигнал (ПРАВЫЙ ПОВОРОТНИК)Мигает в течение 5 секунд.
Сигнализатор опасностиМигает сигнал поворота (влево и вправо) в течение 15 секунд.
Команда «Фары»Работает фара (низкая) в течение 15 секунд.
Фара высокий Beam CommandРаботает фара (высокая) в течение 15 секунд.
Противотуманная фараСрабатывает реле передних противотуманных фар на 15 секунд.
Команда стояночного освещенияРаботает малыми фонарями в течение 15 секунд.
Без ключаКоманда освобождения крышки багажника/двери багажникаРазблокировать багажник
БезопасностьКоманда сиреныРаботает сирена в течение 1 секунды.
ДворникиКоманда низкий двигателя стеклоочистителяРаботает мотор стеклоочистителя в течение 5 секунд (низкая скорость).
Высокая команда двигателя стеклоочистителяРаботает мотор стеклоочистителя в течение 5 секунд (высокая скорость).
Команда омывателя ветрового стеклаРаботает электродвигатель омывателя ветрового стекла в течение 5 секунд.
УказателиСамодиагностический тест

СХЕМА ОТОБРАЖЕНИЯ ПЕРЕЧНЯ ДАННЫХ

Поиск и устранение неисправностей - Диагностика системы B-CAN, режим тестирования A

Сначала проверить блок управления двигателем / PCМ на наличие коды неисправностей и устраните неполадки в работе ЕСМ / РCM (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ") или потерю ошибок связи F-CAN, затем выполнить диагностику, если симптом связан с системой B-CAN-. (ref-355165-S41642728292010012000000)

ПримечаниеЕсли HDS недоступен, выполнить тест в тестовом режиме и нажать кнопку проверка Mode 2 (см. раздел " УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ - ДИАГНОСТИКА СИСТЕМЫ B-CAN, РЕЖИМ ТЕСТИРОВАНИЯ 1 И РЕЖИМ ТЕСТА 2 (БЕЗ HDS) "). Всегда включайте выключатель зажигания в течение 3 секунд при появлении запроса в процедурах устранения неполадок расшифровка кода ошибки. (ref-355190-S26539006352010012000000)

Схема №9
  1. Сравнить симптом с этим списком систем, связанных с B-CAN: Модуль управления манометром Внешние огни Сигналы поворота Управление входным светом Внутренние огни индикаторы открытия дверей и багажника звуковых сигналов (безопасность и паника) Уколы (ключ, ремень безопасности, включение фары и стояночный тормоз) Окно питания / лунная дверь Таймер стеклоочистителя / омывателя Защита бесключевый вход Питание дверных замков Блокировка ок Контроль яркости приборного освещения является симптомом, относящимся к системе B - CAN? да.
  2. Подключить HDS к разъему канала передачи данных (A), затем включить выключатель зажигания (II).
  3. В меню электрооборудование кузова выбрать функцию UNIT INFORMATION (информация о блоке), а затем - опцию CONNECTED UNITE (подключенный блок) для проверки того, что следующие блоки управления взаимодействуют с системой HDS. Модуль MICU Указатель управление модуль Immobilizer-keyless controlling unit Climate управление unit ПРИМЕЧАНИЕ: если один или несколько блоков не обмениваются данными с системой HDS, то отображается сообщение DETECT (нет блока управления). B1000 (ref-355190-S40111952042010012000000)(ref-355190-S13232176442010012000000)
  4. Выбрать систему, в которой возникла проблема, из меню электрооборудование кузова (Система управления освещением), затем выбрать коды неисправностей. Указаны ли какие-либо коды неисправностей? ДА -перейти к шагу 5. НЕТ -если проблема связана с одним из следующих пунктов, перейдите к " B-CAN система Диагностика проверка MODE C ", если система не останавливается или выключается. Перейдите к " ТЕСТОВОМУ РЕЖИМУ D ". (ref-355190-S28740002252010012000000)(ref-355190-S05745898962010012000000)
  5. Записать все расшифровка кода ошибки и отсортируйте их по типу расшифровка кода ошибки.
  6. Устраните неполадки расшифровка кода ошибки в следующем порядке: Напряжение батареи расшифровка кода ошибки. Внутренние ошибки расшифровка кода ошибки. Потеря связи расшифровка кода ошибки. Сначала начинайте поиск и устранение неисправностей с наименьшего номера (пример: если извлекаются B1008 и B1011 расшифровка кода ошибки, начать с поиска и устранения неисправностей B1008). Ошибки сигнала расшифровка кода ошибки.

Поиск и устранение неисправностей - Диагностика системы B-CAN, режим тестирования B

Выполнить эту диагностику, если какой-либо из блоков управления не обменивается данными (в HDS отображается Not Available), что определяется параметром " B-CAN система Диагностика проверка MODE A ". (ref-355190-S07084294922010012000000)

  1. Используя HDS, выбрать систему, которая имеет симптом, из меню кузов электрооборудование.
  2. Выбрать расшифровка кода ошибки, а затем проверить на потерю связи расшифровка кода ошибки. Указана ли потеря связи расшифровка кода ошибки? ДА - переход к шагу 3. НЕТ - заменить MICU.
  3. Выполнить входной тест для блока, не имеющего связи с HDS. MICU характеристика Unit not communicating " MICY " Модуль управления манометром (см. " МОДУЛЬ УПРАВЛЕНИЯ МАНОМЕТРОМ (TACH) вход проверка ") Блок управления иммобилайзером-бесключевым ключом (см " IMMOBILIZER-KEYLESS управление UNIT входы и OUTTS)) (ref-355190-S01957505862010012000000)(ref-355169-S10215234302010012000000)(ref-355189-S18929350512010012000000)(ref-355156-S34563117002010012000000)

Поиск и устранение неисправностей - Режим тестирования диагностики системы B-CAN C

Выполнить эту диагностику, если компонент, управляемый системой B-CAN, не останавливается и не выключается.

ПримечаниеЕсли компонент не включается, перейдите в " B-CAN система Диагностика проверка MODE D ". Список устройств ввода / вывода и блоков управления, контролирующих ввод данных и управляющих выходными устройствами (см. раздел " ВХОДЫ И КОМАНДЫ HDS ") приведен в индексе входа / выхода системного блока B - CAN. Всегда включайте выключатель зажигания в течение 3 секунд по запросу в процедурах устранения неисправностей расшифровка кода ошибки. (ref-355190-S05745898962010012000000)(ref-355190-S11442129632010012000000)

  1. Проверить наличие коды неисправностей, выбрав меню проверка MODE в HDS. Указаны ли какие-либо коды неисправностей? ДА -перейти к " B-CAN система Диагностика проверка TYPE A ".НЕТ -пройдите к шагу 2. (ref-355190-S07084294922010012000000)
  2. Выключить выключатель, управляющий неисправным компонентом.
  3. Выбрать DATA LIST (список данных) в меню проверка MODE (тестовый режим) и проверить вход переключателя, управляющего компонентом. HDS показывает, что переключатель выключен? YES (да). Перейдите к шагу 4. NO (нет). Перейдите к шагу 6.
  4. Проверить выходной сигнал неисправного компонента в окне DATA LIST (список данных). Выходной сигнал выключен? ДА - переход к шагу 5. НЕТ - заменить блок управления, который управляет устройством, которое не выключается.
  5. Проверить реле, если применимо, затем проверить наличие короткого замыкания в проводе между реле и компонентом, реле и блоком управления или компонентом и блоком управления. Исправны ли реле и жгут проводов? ДА -заменить блок управления, который управляет компонентом, который не выключается. НЕТ-Заменить реле или отремонтируйте жгут провода.
  6. Проверить выключатель, затем проверить короткое замыкание в проводе между выключателем и блоком управления, который контролирует выключатель. Выключатель и жгут проводов исправны? YES - заменить блок управления, контролирующий коммутатор. НЕТ (NO): заменить переключатель или восстановить жгут проводов.

Поиск и устранение неисправностей - Режим тестирования диагностики системы B-CAN D

Выполнить эту диагностику, если компонент, управляемый системой B-CAN, не работает или не включается.

ПримечаниеЕсли компонент не выключается и не останавливается, перейдите в " B-CAN система Диагностика проверка MODE C ". Список устройств ввода / вывода и блоков управления, контролирующих ввод и управляющих выходными устройствами (см. раздел " HDS входы и COMMANDS ") приведен в индексе входов / выходов системного блока B - CAN. Всегда включайте выключатель зажигания в течение 3 секунд по запросу процедуры устранения неисправностей расшифровка кода ошибки. (ref-355190-S28740002252010012000000)(ref-355190-S11442129632010012000000)

  1. Проверить предохранитель неисправного выходного устройства. Предохранитель в порядке? ДА - переход к шагу 2. НЕТ - заменить предохранитель и повторить проверку.
  2. Проверить наличие коды неисправностей, выбрав меню проверка MODE в HDS. Указаны ли какие-либо коды неисправностей? ДА -перейти к " B-CAN система Диагностика проверка TYPE A ".НЕТ -пройдите к шагу 3. (ref-355190-S07084294922010012000000)
  3. Включить выключатель, управляющий неисправным компонентом.
  4. Выбрать DATA LIST (список данных) в меню проверка MODE (тестовый режим) и проверить выходной сигнал неисправного компонента. Есть ли выходной сигнал? YES (да) -перейти к шагу 5. NO (нет) -перейти к шагу 9.
  5. Проверить реле и масса, затем проверить обрыв или короткое замыкание в цепи на предмет неисправного компонента. Реле и цепь исправны? ДА - переход к шагу 6. НЕТ - заменить реле или восстановить цепь провода.
  6. Выполнить функциональную проверку неисправного компонента. Проходит ли выходное устройство функциональное тестирование? ДА - переход к шагу 7. НЕТ (NO): замена компонента.
  7. После подключения неисправного выходного устройства подключить вольтметр между неисправным выходным устройством и заземлением на проводе, который используется блоком управления для управления схемой выходного устройства.
  8. Выбрать в меню проверка MODE (РЕЖИМ КОНТРОЛЯ) пункт MISC. проверка (РАЗНОЕ. КОНТРОЛЬ) и провести принудительную проверку работоспособности неисправного компонента на предмет изменения напряжения (от 12 до 0 или от 0 до 12 В)? YES (ДА) -заменить компонент; NO (НЕТ) - заменить блок управления, управляющий неисправным компонентом.
  9. Выбрать DATA LIST (список данных) в меню проверка MODE (тестовый режим) и убедиться, что входной сигнал переключателя для неисправной системы показывает изменение во время работы. Указывает ли вход переключателя ON при включенном переключателе? ДА - заменить блок управления, который управляет неисправным компонентом. НЕТ - перейдите к шагу 10.
  10. Проверить выключатель и его масса (если применимо), затем проверить обрыв или короткое замыкание в проводе между выключателем и блоком управления, который его контролирует. Выключатель и жгут проводов в порядке? YES - заменить блок управления, контролирующий коммутатор. НЕТ (NO): заменить переключатель или восстановить жгут проводов.

Поиск и устранение неисправностей - Диагностика системы B-CAN, тестовый режим 1 и тестовый режим 2 (без HDS)

Требуются специальные инструменты

Сервисный разъем MPCS (MCIC) 07WAZ-001010A

Тестовый режим 1

Сначала проверить блок управления двигателем / PCМ на наличие коды неисправностей и устраните неполадки в работе ЕСМ / РCM (см. " ОБЩАЯ ИНФОРМАЦИЯ ПО ПОИСКУ И УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ") или потерю ошибок связи F-CAN, затем выполнить диагностику при отсутствии HDS. (ref-355165-S41642728292010012000000)

Схема №10
  1. Проверить предохранитель № 23 (10 А) в подкапотной коробке предохранителей / реле и предохранитель № 10 (7,5 А) в подкапотной коробке предохранителей / реле. Исправны ли предохранители? ДА -пройдите к шагу 2. НЕТ -найдите и устраните причину перегорания предохранителя.
  2. Снять левую отклоняющую панель (см. " ДЕМОНТАЖ / МОНТАЖ облицовки - ЗОНЫ ДВЕРЕЙ "). (ref-355196-S37748026162010012000000)
  3. Повернуть выключатель зажигания ON (II), и переведите выключатель потолочного освещения в среднее (дверное) положение.
  4. Подключить сервисный разъем MPCS (A) к гнезду MCIC (B) в блоке предохранителей/реле под приборной панелью.
  5. Подождать 5 секунд, и следить за потолочным светом. Когда потолочный свет быстро мигает один раз, а затем гаснет, система находится в тестовом режиме 1.
  6. Проверить наличие датчиков B-CAN, отображаемых на дисплее одометра / расцепителя модуля управления манометром (тахометр) во время работы в тестовом режиме 1. Нажать кнопку выбора / сброса датчика для отображения следующего кода. После того как вы перейдете к последнему коду, индикатор покажет END. Если никакие датчики не сохранены, дисплей будет считывать NO. Указаны ли какие-либо датчики? ДА -перейти к шагу 7. НЕТ -пройдите к шагу 10.
  7. Записать все расшифровка кода ошибки и отсортируйте их.
  8. Устраните неполадки расшифровка кода ошибки в следующем порядке: Напряжение батареи коды неисправностей Внутренняя ошибка коды неисправностей Потеря связи коды неисправностей (сначала начинается с наименьшего номера; например, если извлекаются B1008 и B1011, устраните B1008 сначала) ошибки сигнала расшифровка кода ошибки
  9. Очистить коды неисправностей, нажав и удерживая кнопку выбора / сброса в течение примерно 13 секунд. Вы услышите звуковой сигнал для подтверждения того, что код был очищен. Запустить устройства, которые вышли из строя, и перепроверьте коды. Режим тестирования 2
  10. Извлечь служебный разъем MPCS из гнезда предохранителя / релейной коробки под тире на 5-10 секунд, затем снова вставить его для входа в режим 2. Когда система войдет в Режим 2, потолочный светильник будет мигать два раза быстро, а затем погаснет. ПРИМЕЧАНИЕ: Если сервисный разъем МПКС отсоединяется слишком коротко или слишком долго времени, либо выключатель зажигания выключен, то система вернется к Тестовому режиму 1.
  11. В следующих таблицах перечислены цепи, которые можно проверить в тестовом режиме 2. Управляйте переключателем, который наиболее тесно связан с проблемой. Если цепь исправна, потолочный светильник будет мигать один раз. При неисправности цепи индикации не будет. Выключатель передней двери (РАЗБЛОКИРОВКА) Переключатель включения задней двери (БЛОКИРОВКА) Выключатель открывания дверцы заднего щитка Выключатель блокировки дверей переднего щитка (ВКЛ.) ОБОГРЕВ СТЕКЛООЧИСТИТЕЛЯ Выключатель блокировки дверей левого щитка Выключатель защиты дверцы правого щитка Переключателя блокировки (Блокировка) Левая кнопка блокировки дверей водителя (ЗАМОК) (1) Замок замка двери переднего пассажира Переключатель блокировки двери переднего пассажирской двери Обязательно повернуть переключатель цилиндра с ключом два раза в каждое положение (замок и блокировка, разблокировка и разблокировка), чтобы убедиться, что выключатель ручки дверного замка находится в соответствующем положении. Правильно ли работает потолочный светильник во всех положениях переключателя? ДА -перейти к функции и входному тесту для системы, связанной с неисправностью. НЕТ -восстановить разомкнутый, короткий или заменить неисправный переключатель.
