Предохранители и автоматические выключатели: Прочее Toyota Tacoma I рестайлинг

Предохранители и автоматические выключатели 9 иллюстраций ~1 мин чтения

Блок реле отсека двигателя № 2

ПримечаниеПредохранители и реле расположены в блоке реле моторного отсека. (Таблица 1) Для описания распределения электроэнергии (таблица 2)

Расположение компонентов

Блок реле № 2 расположен с левой стороны моторного отсека. (Рисунок 1) Для идентификации компонентов (Лист 3) И для идентификации защищаемых цепей (лист 4) и (лист 5).схема подключения схем блока реле No2 приведена в разделе " РАЗВОДКА ПИТАНИЯ " статьи электросхемы СИСТЕМЫ. (ref-151320-S15262707182002121200000)

Схема №1

Схема №2

Схема №3

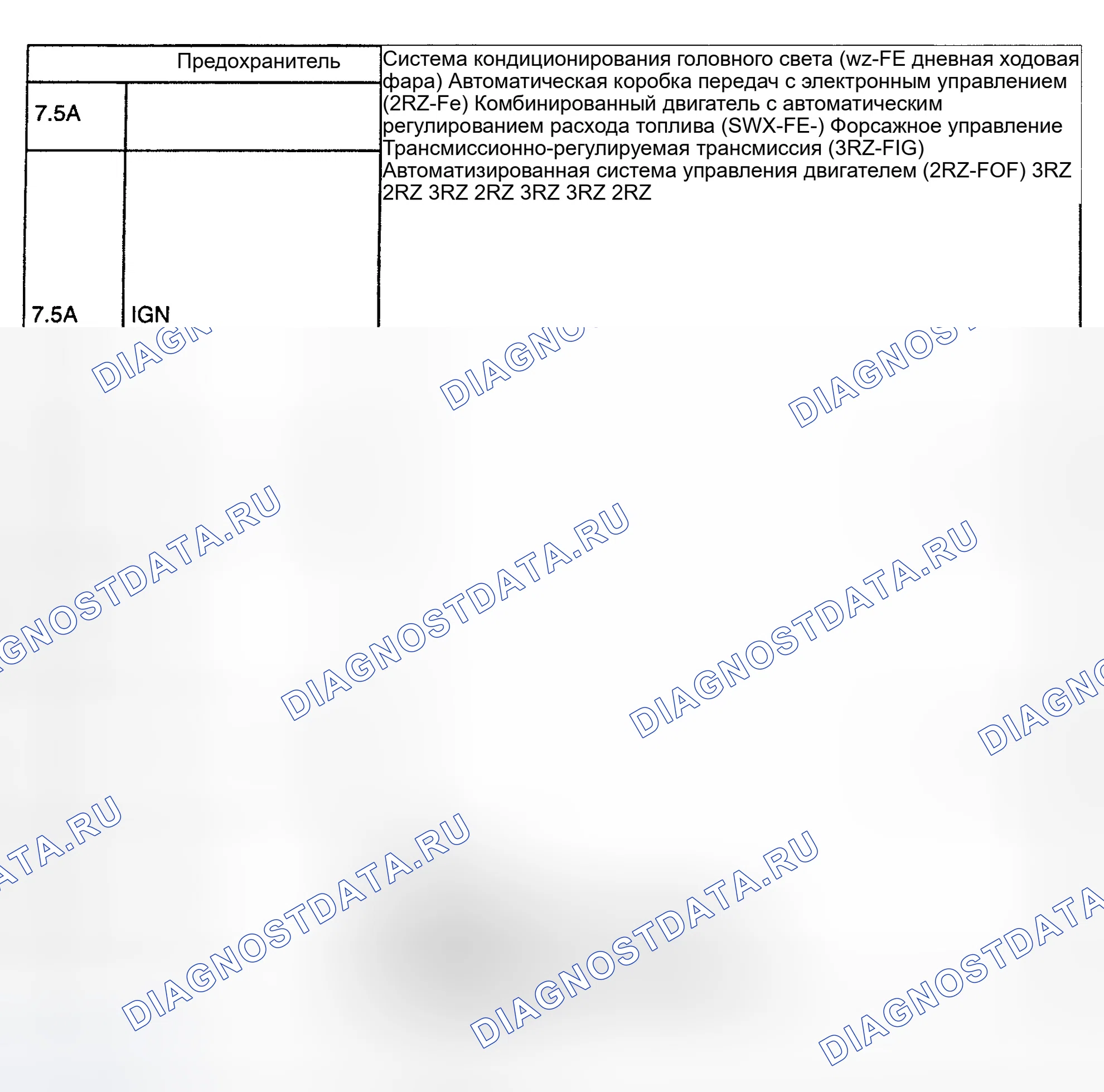

Схема №4

Схема №5

Соединительные блоки приборной панели

ПримечаниеВ пассажирском салоне расположены три соединительных блока, а также несколько реле. (Таблица 1)

Расположение компонента

За приборной панелью слева от рулевой колонки расположена клеммная колодка No1, в которой размещены плавкие предохранители и реле. Идентификация защищаемых цепей клеммной колодки No7 - (Клеммная коробка No9) приведена на схеме " РАСПРЕДЕЛЕНИЕ ПИТАНИЯ " в разделе электросхемы СИСТЕМЫ СТАТЬИ. (ref-151320-S15262707182002121200000)
Реле управления трансмиссией расположено над перчаточным ящиком. (Рисунок 1) Схему подключения цепи реле управления коробкой передач см. в разделе " ПЕРЕДАЧА " статьи СХЕМЫ СОЕДИНЕНИЙ СИСТЕМЫ. (ref-151320-S19932414352002121200000)
Реле управления замками переключения передач расположено за приборной панелью, над рулевой колонкой. (Рисунок 1) Схема подключения цепи реле управления замком переключения передач приведена в разделе " БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЙ " статьи ЭЛЕКТРИЧЕСКИЕ СХЕМЫ СИСТЕМЫ. (ref-151320-S22656637072002121200000)
Реле дневного ходового огня № 4 расположено за правой стороной тире. (Острие1) Схему подключения цепи реле дневного бегового света № 4 см. в разделе " ФАРЫ " в статье СХЕМЫ ПОДКЛЮЧЕНИЯ СИСТЕМЫ. (ref-151320-S02065510022002121200000)
Реле дневного ходового огня (основное) расположено за приборной панелью справа от рулевой колонки. (Рисунок 1) Схему подключения цепи реле дневного ходового света (основного) см. в разделе " ФАРЫ " в статье СХЕМЫ ПОДКЛЮЧЕНИЯ СИСТЕМЫ. (ref-151320-S02065510022002121200000)
Реле размыкания цепи расположено за приборной панелью слева от рулевой колонки у клеммного блока № 1.
