Предосторожность
УВЕДОМЛЕНИЕ ОБ ИНИЦИАЛИЗАЦИИ
При отключении отрицательной (-) клеммы аккумулятора инициализируйте систему управления окном питания после повторного подключения терминала.
УВЕДОМЛЕНИЯ ОБ АКТИВАЦИИ ГИБРИДНОЙ СИСТЕМЫ.
- При загорании предупреждающей лампы или отключении и повторном подключении батареи нажатие на выключатель питания может не запустить систему с первой попытки. Если это так, снова нажать выключатель питания.
- Когда режим питания выключателя питания изменен на ON (IG), отключить аккумулятор. Если ключ не находится в ключевом слоте во время повторного подключения, может быть выведен расшифровка кода ошибки B2799.
Схема №95
Схема №96
Схема №97
Схема №98
Схема №99
Схема №100
- Проигрыватель компакт-дисков COMPACT дисковые тормоза Player (в дальнейшем называемый " CD ") использует захват лазерного луча для считывания цифровых сигналов, записанных на компакт-диске, и воспроизведения аналоговых сигналов музыки, и т. д. диски 4.7 дюйма (12 см) доступны для проигрывателя компакт-диска. ПОДСКАЗКА: никогда не разбирайте или не наносите масло на любую часть блока плеера. Не вставляйте любой объект, кроме диска, в проигрыватель CD правильно. ПРИМЕЧАНИЕ: проигрыватели CD используют невидимый лазерный луч, который мог бы вызвать опасное облучение.
- ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Ленточный плеер / чистка головы: Поднять дверцу кассеты пальцем. С помощью карандаша или аналогичного предмета втолкните направляющую. Используя очищающую ручку или ватный аппликатор, смоченный в очистителе, очистить поверхность головки, зажать ролики и шпильки.
- ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ CD-плеер / очистка диска: Если диск загрязняется, очистить диск, протерев поверхность от центра к внешней стороне в радиальных направлениях мягкой тканью. ПРИМЕЧАНИЕ: не использовать обычный очиститель записи или антистатический консервант.
- СТРУКТУРА AVC-LAN. Что такое самая сильная проблема разработки звуковых продуктов? Различные проблемы с разработкой звуковых систем - это аббревиатура от Audio Concrete Communication-Local Area сеть. Это унифицированный стандарт, совместно разработанный 6 производителями звука, связанными с Toyota Motor Corporation. Единый стандарт включает в себя такие сигналы, как звуковые, визуальные и сигналы для индикации переключения и связи. Цели в последнее время разработка в автомобильных аудиосистемах была быстро и функции были резко изменены. Обычная система была переключена на мультимедийную систему В целом, новый продукт, разработанный конкретным производителем, не может быть использован из-за отсутствия совместимости с продуктами других производителей. Разрабатывая этот новый стандарт, пользователи могут наслаждаться целым рядом совместимых продуктов от разных производителей. Вышеизложенное является причиной для внедрения AVC-LAN. При этой стандартизации разработка новых продуктов больше не вызывает систематических ошибок. ПОДСКАЗКА: Когда короткое замыкание + B или масса обнаруживается в цепи AVC- LAN, связь прекращается, и аудиосистема обычно не функционирует.
- КОММУНИКАЦИОННАЯ СИСТЕМА Компоненты в аудиосистеме обмениваются данными друг с другом через AVC-LAN. Главным компонентом AVC- LAN обычно является мультидисплей. Узел радиоприемника имеет резистор (от 60 до 80 Ом), который необходим для связи. ПОДСКАЗКА: Схему АВК- ЛВС с навигационной системой см. в разделе СХЕМА АВК-ЛАН (ЭБУ НАВИГАЦИИ - MULTI-дисплей), " СИСТЕМА навигации " при коротком замыкании или разрыве не срабатывает связь по сети.
- ФУНКЦИЯ ДИАГНОСТИКИ Аудиосистема имеет функцию диагностики (результат диагностики отображается на ЖКИ узла радиоприемника). Компоненты в AVC-LAN имеют трехзначный идентификационный номер (физический адрес). Двузначные номера (логический адрес) также выделены для каждой функции. Эти коды упоминаются как " расшифровка кода ошибки (Диагностика Trouble Code) ". Подробнее о Дтк см. в разделе " СХЕМА КОДА ДИАГНОСТИЧЕСКОЙ НЕИСПРАВНОСТИ ". (ref-182901-S38219662502005081100000)
Режим проверки дисплея (проверка цветовой шкалы)
HINT
- В этом режиме проверяется цветное отображение на мультидисплее.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №101
Схема №102
Схема №103
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182901-S25799807622005081100000)
- Выбрать " дисплей проверить " на экране " Диагностика MENU ".
- Выбрать " Color Bar проверить " (проверка цветовой шкалы) на экране проверки дисплея.
- Выбрать цветовую полосу на экране " Color Bar проверить Mode ". ПОДСКАЗКА: Весь экран превращается в выбранный цвет или полоску. Прикосновение к дисплею вернётся к экрану " Цветовая полоса проверки ".
Режим проверки дисплея (проверка сенсорного переключателя)
HINT
- В этом режиме проверяется состояние работы сенсорного переключателя на мультидисплее.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №104
Схема №105
Схема №106
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182901-S25799807622005081100000)
- Выбрать " дисплей проверить " на экране " Диагностика MENU ".
- Выбрать " Touch выключатель проверить " (проверка сенсорного переключателя) на экране проверки дисплея.
- Коснитесь дисплея в любом месте открытой области, чтобы выполнить проверку при отображении экрана " Touch выключатель проверить ". ПОДСКАЗКА: Там, где прикасаются к дисплею, отображается метка " + ". Отметка " + ' остается на дисплее даже после удаления пальца.
Режим проверки дисплея (проверка переключателя пульта)
HINT
- В этом режиме проверяется реакция на срабатывание панельного переключателя на дисплее с несколькими дисплеями.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №107
Схема №108
Схема №109

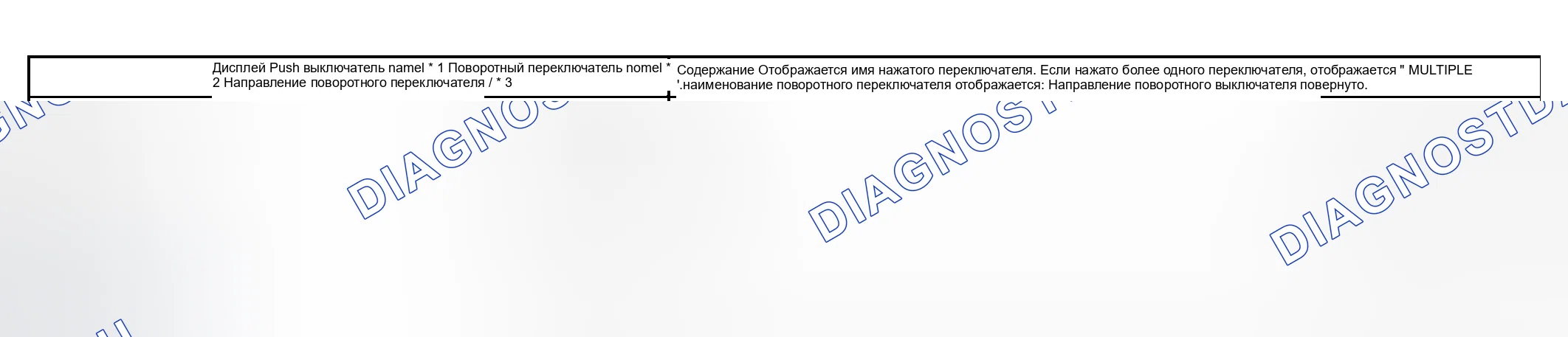

Схема №110
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182901-S25799807622005081100000)
- Выбрать " дисплей проверить " на экране " Диагностика Menu ".
- На экране " Диагностика MENU (дисплей проверить) " выбрать пункт " Панель выключатель проверить ".
- Управляйте каждым переключателем и проверить правильность отображения имени переключателя и его состояния. ПОДСКАЗКА: Нажатие на переключатель " INFO " в течение 3 секунд приведет к выходу из режима диагностики.
Режим проверки дисплея (проверка сигнала транспортного средства)
HINT
- В этом режиме проверяется состояние сигнала транспортного средства, поступающего на мультидисплей.
- Иллюстрации могут отличаться от реального автомобиля в зависимости от настроек и опций устройства. Поэтому некоторые детализированные области могут быть показаны не точно такими же, как на реальном транспортном средстве.
Схема №111
Схема №112
Схема №113
- Войдите в режим диагностики (см. " DIAGNOSTIC START-UP / FINISH "). (ref-182901-S25799807622005081100000)
- Выбрать " дисплей проверить " на экране " Диагностика MENU ".
- Выбрать " Vehicle сигнал проверить " на экране " Диагностика MENU ".
- Когда отображается экран " Vehicle сигнал проверить Mode ", проверить все состояния сигнала транспортного средства. ПОДСКАЗКА: отображаются только состояния с входными сигналами. Этот экран обновляется один раз в секунду при изменении входных сигналов на транспортное средство.
Пропуск звука Компакт-Диска
HINT
- Звук может пропускаться при движении по грунтовой дороге.
- Резкие перепады температуры в салоне вызовут конденсацию внутри проигрывателя компакт-дисков и помешают ему играть.
Схема №114
- ОЧИСТКА ДИСКА Чистка диска Если диск загрязняется, очистить диск путем протирки поверхности от центра к внешней стороне в радиальном направлении а мягкой тканью. ПРИМЕЧАНИЕ: Не использовать обычный очиститель записи или антистатический консервант. OK: Неисправность исчезает. ОК: ДИСК ЗАГРЯЗНЕН Ng: Переходите к следующему шагу.
- ЗАМЕНИТЬ КОМПАКТ-ДИСК ДРУГИМ И ПЕРЕПРОВЕРИТЬ Заменить компакт-диск другим и перепроверьте. Заменить CD на другой обычный, чтобы увидеть, не возникнет ли снова та же проблема. OK: Неисправность исчезает. ОК: CD IS FAULTY Ng: Переходите к следующему шагу.
- ПРОВЕРКА МОНТАЖА СБОРКИ РАДИОПРИЕМНИКА Проверить состояние установки сборки радиоприемника. Убедиться в том, что сборка радиоприёмника установлена правильно. ОК: Установлен правильно. Нг: УСТАНОВИТЬ СБОРКУ РАДИО ПРИЁМНИК ВЕРНО: КОНДЕНСАЦИЯ ИЗ-ЗА ИЗМЕНЕНИЯ ТЕМПЕРАТУРЫ (ОСТАВЬТЕ КАК ЕСТЬ НА НЕКОТОРОЕ ВРЕМЯ ПЕРЕД ИСПОЛЬЗОВАНИЕМ)
