Система стеклоочистителя и система омывателя (кроме гибридной): Прочее Toyota Highlander II

Стеклоочистители и омыватели 73 иллюстрации ~14 мин чтения

Предосторожность

ПримечаниеПри отсоединении кабеля от отрицательной (-) клеммы аккумулятора инициализируйте следующую систему после повторного подключения кабеля.

Имя системыИнформация
Система задней двери питания ИНИЦИАЛИЗАЦИЯ

ССЫЛКА НА СИСТЕМУ

  1. ВЫРАЖЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ Тип выключателя зажигания, используемого на этой модели, отличается в соответствии со спецификациями транспортного средства. Выражения, перечисленные в таблице ниже, используются в этом разделе.
  2. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РЕГУЛИРОВКЕ СОПЛА ОМЫВАТЕЛЯ Не чистите и не регулируйте сопло омывателя предохранительным штифтом и т.д. из-за того, что: наконечник сопла омыватель изготовлен из смолы и может быть поврежден. Регулировка не нужна для данного типа форсунки моющего средства распылительного типа. Если необходимо изменить угол наклона сопла, заменить сопло промывателя на такое, которое имеет другой угол наклона (См. " СНЯТИЕ "). В случае засорения сопла воском и т.п. удалить его и прочистите отверстие сопла мягкой смоляной щеткой или другим инструментом для очистки. (ref-290684-S11660715032008071700000)
  3. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ ЗАДНЕГО ДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для стеклянного люка) Обязательно использовать центрирующий зажим, когда снимаете и устанавливаете задний двигатель стеклоочистителя в сборе. Невыполнение этого условия приведет к изменению положения оси заднего двигателя стеклоомывателя в сборе, что вызовет изменение угла очистки. Если задний двигатель убирается без использования центрирующего зажима, то перед установкой заднего двигателя необходимо заменить поворотное стекло на новое.
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
  1. ОПЕРАЦИЯ, СВЯЗАННАЯ С ОМЫВАТЕЛЕМ Эта система управляет передними стеклоочистителями на низкой скорости сразу после струи омывающей жидкости при включении переключателя переднего омывателя на 0,3 секунды и более. Система приводит в действие передние стеклоочистители на низкой скорости примерно в течение 2,2 секунды, а затем прекращает работу при включении переключателя омывателя на 1,5 секунды и более.
  2. ПРЕРЫВИСТАЯ РАБОТА Система приводит в действие передние стеклоочистители один раз приблизительно через 1,6-10,7 с, когда передний выключатель стеклоочистителя повернут в положение INT. Если переключатель управления стеклоочистителем перевести в положение INT, ток будет протекать от уже заряженного конденсатора С1 через клеммы INT1 и INT2 переключателя управления стеклоочистителем к Tr1 (транзистору). Когда Tr1 включается, ток течет от клеммы + S переключателя управления стеклоочистителем к клемме + 1 переключателя управления стеклоочистителем, к клемме + 1 электродвигателя стеклоочистителя, к электродвигателю стеклоочистителя и, наконец, к заземлению, вызывая срабатывание электродвигателя стеклоочистителя. В то же время ток протекает от конденсатора С1 к выводу INT1 переключателя управления стеклоочистителем и затем INT2. Когда ток от конденсатора С1 заканчивается, Tr1 выключается, чтобы остановить точку контакта реле и остановить двигатель стеклоочистителя. Когда контактная точка реле выключается, конденсатор С1 снова начинает заряжаться, и Tr1 остается выключенным до тех пор, пока зарядка не будет завершена. Этот период соответствует прерывистому времени. Когда конденсатор С1 полностью заряжен, Tr1 включается, а затем включается контактная точка реле, заставляя двигатель работать снова. Этот цикл является прерывистым. Прерывистое время может регулироваться с помощью прерывистого лимба регулировки времени (переменного резистора) для изменения времени заряда конденсатора С1.
  3. ЗАДНЕЕ СТЕКЛООЧИСТИТЕЛЬНОЕ УСТРОЙСТВО РАБОТА С ПРЕРЫВИСТЫМ КОНТАКТОМ заднего реле стеклоочистителя ПРИМЕЧАНИЕ: убедиться, что стекло задней двери полностью закрыто перед включением двигателя заднего стеклоомывателя (для типа " стеклянный люк "). При включении переключателя управления задним стеклоочищающим устройством в положение INT ток идет от конденсатора схемы управления прерывистой работой на включение Tr. Ток течет от клеммы + B реле заднего стеклопакета, к катушке реле, к контакту C1 выключателя Даже когда точка контакта реле выключается, ток течет от клеммы + В заднего двигателя стеклоочистителя, как описано выше, к точке контакта реле в заднем двигателе стеклоомывателя, к клемме S заднего электродвигателя стеклоуловителя, к оконечности Sm заднего реле стеклооблокировщика примерно, к контактной точке Lм заднего мотора стеклопакета, к зажиму + 1 заднего электродвигателя дворника и, наконец, к земле до тех пор, пока задний электродвигатель цикла стеклоуборочки не остановится в положении автоматической остановки.

Устройство очистки и омывания

ПризнакПодозрительная зонаИнформация
Не работает передний стеклоочиститель и система омывателяВыключатель стеклоочистителя ОСМОТР
Жгут проводов
Передняя система стеклоочистителя не работает в режимах LO или HIПредохранитель Fr WIP
Выключатель стеклоочистителя ОСМОТР
Передний двигатель стеклоочистителя ОСМОТР
Жгут проводов
Система переднего стеклоочистителя не работает в INTПредохранитель Fr WIP
Выключатель стеклоочистителя ОСМОТР
Передний двигатель стеклоочистителя ОСМОТР
Жгут проводов
Не работает система передних шайбПредохранитель WASH
Выключатель стеклоочистителя ОСМОТР
Двигатель передней шайбы ДЕМОНТАЖ
Жгут проводов
Передние рычаги стеклоочистителя не возвращаются в исходное положение при выключенном выключателе стеклоочистителяПередний двигатель стеклоочистителя ОСМОТР
Жгут проводов
Задняя система стеклоочистителя и омывателя не работаетВыключатель стеклоочистителя ОСМОТР
Жгут проводов
Задняя система стеклоочистителя не работаетПредохранитель RR WIP
Выключатель стеклоочистителя ОСМОТР
Двигатель заднего стеклоочистителя ОСМОТР
Жгут проводов
Не работает система задних шайбПредохранитель WASH
Выключатель стеклоочистителя ОСМОТР
Двигатель задней шайбы ДЕМОНТАЖ
Жгут проводов
Задние рычаги стеклоочистителя не возвращаются в исходное положение при выключенном переключателе стеклоомывателяДвигатель заднего стеклоочистителя ОСМОТР
Жгут проводов
Сигнализация уровня промывочной жидкости не срабатываетСигнализатор уровня омывающей жидкости ОСМОТР
Комбинированный счетчик КАК ПРОДОЛЖИТЬ ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Жгут проводов

ТАБЛИЦА СИМПТОМОВ ПРОБЛЕМЫ

Схема №25
Схема №26
Схема №27
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
  1. СНЯТЬ ПЕРЕДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И УЗЕЛ ЛЕЗВИЯ ЛЕВ. Отвинтить гайку, а передний рычаг стеклоочистителя и узел лезвия лев.
  2. СНЯТЬ ПЕРЕДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И УЗЕЛ ЩЕТКИ ПРАВЫЙ Отвернуть гайку, а передний рычаг стеклоочистителя и узел щетки правый.
  3. СНЯТЬ КОЛПАК С ВЕРХНИМ УПЛОТНЕНИЕМ КАПОТА Отсоединить 8 зажимов и снять колпак с верхним уплотнением капота.
  4. СНЯТЬ ВЕРХНИЙ УЗЕЛ ЖАЛЮЗИ КАПОТА ВЕНТИЛЯТОРА Отсоединить 2 клешни и отсоединить переднее крыло от уплотнения стороны капота Lh. Отсоединить два клешня и отсоединить переднее крылышко к уплотнению стороны обтекателя Rh.о берите 2 зажима. Отцепьте 20 клешней и удалить нижний узел жалюзи верхнего вентилятора капота.
  5. СНЯТЬ ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ И ЗВЕНО В СБОРЕ Отстыковать разъем, отвернуть 4 болта, а также мотор стеклоочистителя и звено в сборе.
  6. СНЯТЬ ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ При помощи отвертки с наконечником, обернутым защитной лентой, отсоединить шток узла тяги стеклоочистителя от шкворня кривошипного рычага двигателя стеклоомывателя в сборе как показано ниже. Нанести метки соответствия на узел тяги и коленчатый рычаг стеклоочистки в сборе. Демонтировать гайку и узел коленчатого рычага. Вывести зажим из зацепления. Вывернуть 3 болта и снять электродвигатель стеклоочищающего устройства.
Схема №37
Схема №38
  1. Проверить, что двигатель стеклоочистителя находится в положении " 0 + 1 " на клемме 4. Включить питание двигателя (+ 2) и выключить его на клеммах 5 (+ 3), затем выключить питание электродвигателя (+ 4) на клеммной колодке (+ 6) и отключить питание электропривода (--) на высокой частоте вращения. OK: электродвигатель работает на низкой скорости (Lo).проверить работу электропривода высокого напряжения. Подключить питание аккумуляторной батареи к клемме 3 (+ 1) и отрицательный (-обключайте привод на высокой частоты вращения на клеммой 4 (e). Если результат не соответствует указанному, заменить узел двигателя.
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
  1. УСТАНОВКА ДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Установить двигатель стеклоочистителя в сборе 3-мя болтами. Момент затяжки: 5,4 Н * м (55 кгс * см, 48 дюйм * фунт) Зацепите хомут. Совместите метки и наверните гайкой кривошипный рычаг в сборе. Крутящий момент: 17 Н · м (173 кгс * км, 13 фут * фунт.) Нанести смазку Mp на шкворень мотора щетки ветрового стекла.
  2. УСТАНОВИТЬ ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ И ЗВЕНО В СБОРЕ Установить двигатель стеклоочистителя и звено в сборе на 4 болта. Крутящий момент: 7,0 Н * м (71 кгс * см, 62 дюйм * лбф) Подсоединить разъем.
  3. УСТАНОВИТЬ ПОДУЗЕЛ ЖАЛЮЗИ ВЕРХНЕГО ВЕНТИЛЯТОРА ОБТЕКАТЕЛЯ Зацепить 20 захватов. Установить подузел жалюзи верхнего вентилятора обтекателя с 2 зажимами. Сцепить 2 захвата и подсоединить переднее крыло к уплотнению со стороны капота Lh. Зацепив 2 захвата, соединить переднее крылышко с уплотнением со стороны колпака Rh.
  4. УСТАНОВИТЬ КОЛПАК НА ВЕРХНЕЕ УПЛОТНЕНИЕ КАПОТА Зацепить 8 зажимов и установить колпак на верхнее уплотнение капота.
  5. УСТАНОВИТЬ ПЕРЕДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И ЛЕЗВИЕ В СБОРЕ Rh Привести в действие стеклоочиститель и остановить двигатель стеклоомывателя в положении автоматической остановки. При повторной установке: Очистить зубья рычага стеклоуловителя. Очистить зубчатые венцы шкворня с помощью проволочной щетки. Установить передний рычаг стеклоосъемника и лезвие в сборе Rn вместе с гайкой в положение, показанное ниже. Крутящий момент: 24 Н * м (245 кгс * см, 18 фут * лбф) УКАЗАТЬ зону измерения затяга: Удерживать измерение A:
  6. УСТАНОВИТЬ ПЕРЕДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И ЛЕЗВИЕ В СБОРЕ Lh. Включить стеклоочиститель и остановить двигатель стеклоомывателя в положении автоматической остановки. При повторной установке: Очистить зубцы рычага стеклоочищающего устройства. Зачистить зубцы шкворня стеклопакета проволочной щеткой. Установить передний рычаг стеклоочистки и лезвие в сборе Ln вместе с гайкой в положение, показанное ниже. Крутящий момент: 24 Н * м (245 кгс см, 18 фут * лб).
Схема №44
Схема №45
Схема №46
Схема №47
  1. СНЯТЬ ПЕРЕДНЮЮ ЩЕТКУ СТЕКЛООЧИСТИТЕЛЯ Выведите держатель из зацепления с передней щеткой стеклоочистителя. Снять переднюю щетку стеклоомывателя с переднего рычага, как показано ниже. ПРИМЕЧАНИЕ: не сгибайте передний рычаг при снятой передней щетке, поскольку кончик рычага может повредить поверхность лобового стекла.
  2. УДАЛИТЬ РЕЗИНУ СТЕКЛООЧИСТИТЕЛЯ Удалить резину стеклоочистителя и 2 резиновые опорные пластины стеклоомывателя с передней щетки стеклоочищающего устройства. Снять 2 резиновых опорных пластины стеклопакета с резины стеклоуборочного устройства.
Схема №48
Схема №49
Схема №50
  1. УСТАНОВИТЬ РЕЗИНУ СТЕКЛООЧИСТИТЕЛЯ Установить 2 резиновые подкладки стеклоочистителя на резину стеклоомывателя. ПРИМЕЧАНИЕ: Совместите выступы на резине стеклопакета с насечками в опорных пластинах. Выровняйте изгибы подкладок с изгибом стекла. Установить резину и две резиновые накладки на переднюю щетку, чтобы наконечник резины (изогнутый конец) был обращен к оси рычага стеклоочищающего устройства.
  2. УСТАНОВИТЬ ПЕРЕДНЮЮ ЩЕТКУ СТЕКЛООЧИСТИТЕЛЯ Установить переднюю щетку стеклоочистителя, как показано ниже. Зацепите держатель на передней щетке стеклоомывателя.
Схема №51
Схема №52
Схема №53
Схема №54
Схема №55
Схема №56
Схема №57
Схема №58
Схема №59
Схема №60
Схема №61
Схема №62
Схема №63
Схема №64
Схема №65
  1. ПРИМЕЧАНИЕ: Обязательно использовать центрирующий зажим при снятии и установке заднего двигателя стеклоочистителя в сборе (для типа стеклянного люка). Невыполнение этого условия приведет к изменению расположения оси заднего мотора стеклоомывателя в сборе, что вызовет изменение угла протирки. После установки заднего электродвигателя стеклообъемника в сборе не открывайте стеклянный люк перед установкой задней поворотной тяги стеклоочищающего устройства.
  2. СНЯТЬ ВЕРХНЮЮ ПОДСТРОЕЧНУЮ ПАНЕЛЬ ЗАДНЕГО ОКНА В СБОРЕ (см. " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  3. СНЯТЬ ЗАДНЮЮ ДВЕРНУЮ НАКЛАДКУ Lh (без задней двери с силовым приводом) (см. " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  4. СНЯТЬ КРЫШКУ СЕРВИСНОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ Lh (с силовой задней дверью) (см. раздел " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  5. ОТСОЕДИНИТЬ ШТОК СИЛОВОЙ ЗАДНЕЙ ДВЕРИ (с силовой задней дверью) (см. " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  6. СНЯТЬ ОТДЕЛОЧНУЮ КРЫШКУ ЗАДНЕЙ ДВЕРИ Lh (с силовой задней дверью) (см. раздел " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  7. СНЯТЬ ПРАВУЮ ОБРЕЗНУЮ КРЫШКУ ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  8. СНЯТЬ КРЫШКУ ЗАМКА ЗАДНЕЙ ДВЕРИ (для типа стеклянного люка) (См. " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  9. СНЯТЬ КРЫШКУ ОТВЕРСТИЯ ВСПОМОГАТЕЛЬНОЙ НАКЛАДКИ (см. " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  10. СНЯТЬ ВСПОМОГАТЕЛЬНУЮ НАКЛАДКУ В СБОРЕ (СМ. " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  11. СНЯТЬ ПАНЕЛЬ ОТДЕЛКИ ЗАДНЕЙ ДВЕРИ В СБОРЕ (СМ. " РАЗБОРКА ") (ref-290704-S36064020132008071700000)
  12. СНЯТЬ ЗАДНЮЮ КРЫШКУ ВАЛА СТЕКЛООЧИСТИТЕЛЯ (для стеклянного типа люка) Выведите из зацепления 3 зажима и снять заднюю крышку вала стеклоочистителя.
  13. СНЯТЬ КОЛПАЧОК ГОЛОВКИ РЫЧАГА ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ Снять колпачок головки рычага заднего стеклоочистителя.
  14. СНЯТЬ ЗАДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И ЛОПАСТЬ В СБОРЕ Удалить гайку, а также задний рычаг стеклоочистителя и лопасть в сборе.
  15. СНЯТЬ ВТУЛКУ ДВИГАТЕЛЯ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ (для типа фиксированного стекла) Снять втулку двигателя заднего стеклоочистителя.
  16. СНЯТЬ ЗАДНЮЮ КРЫШКУ ЗВЕНА СТЕКЛООЧИСТИТЕЛЯ (для стеклянного типа люка) Снять заднюю крышку звена стеклоочистителя.
  17. СНЯТЬ ШКВОРЕНЬ ЗАДНЕЙ ТЯГИ СТЕКЛООЧИСТИТЕЛЯ (для стеклянного типа люка) Отвернуть гайку и откиньте шкворень задней тяги стеклоочистителя.
  18. СНЯТЬ ЗАДНИЙ ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для фиксированного типа стекла) Отсоединить разъем. Удалить 4 болта и задний двигатель стеклоочистителя в сборе. ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не поцарапать стекло задней двери.
  19. СНЯТЬ ЗАДНИЙ ДВИГАТЕЛЬ стеклоочистителя в сборе. При повторной установке заднего двигателя стеклоомывателя в сборе: Открыть стеклянный люк. Установить на место 3 захвата и 2 направляющие, а затем установить центрирующий зажим. ПРИМЕЧАНИЕ: центрирующее приспособление не может быть использовано повторно. Не снимайте центровочный фиксатор перед установкой задней тяги стеклоочищающего устройства. Закрыть стеклянную крышку люка и удалить 2 захвата и направляющую. ВНИМАНИЕ: Обязательно соединить 2 захвата с помощью двух захватов и надежно отсоединить гайку.
Схема №66
Схема №67
  1. Проверить работу двигателя в сборе с электродвигателем (см. раздел " ДЕМОНТАЖ "). При осмотре заднего двигателя стеклоочистителя соблюдать осторожность, поскольку он будет вращаться, когда напряжение приложено к заднему двигателю стеклоомывателя в сборе. ПРИМЕЧАНИЕ: Обязательно извлечь задний двигатель стеклоочищающего устройства в сборе согласно процедуре удаления (см. " УДАЛЕНИЕ). Осмотреть задний двигатель (для стеклянного люка) с установленным центрирующим зажимом. (ref-290684-S37356623692008071700000) Подключить положительный (+) вывод аккумуляторной батареи к клемме 4 (+ B), а отрицательный (-) вывод к клеммам 3 (LS) и 5 (E). При вращающемся двигателе отсоединить клемму 3 (LA) для остановки работы двигателя стеклоочистителя в любом положении, отличном от отметки соответствия. Убедиться, что двигатель автоматически останавливается на отметке совпадения. OK: Motor stop automatically at the matchmark. Если результат не соответствует указанному, заменить двигатель в сборе.
Схема №68
Схема №69
Схема №70
Схема №71
Схема №72
Схема №73
  1. ПРИМЕЧАНИЕ: Обязательно использовать центрирующий зажим при снятии и установке заднего двигателя стеклоочистителя в сборе (для типа стеклянного люка). Невыполнение этого условия приведет к изменению расположения оси заднего мотора стеклоомывателя в сборе, что вызовет изменение угла протирки. После установки заднего электродвигателя стеклообъемника в сборе не открывайте стеклянный люк перед установкой задней поворотной тяги стеклоочищающего устройства.
  2. УСТАНОВИТЬ ЗАДНИЙ ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для фиксированного типа стекла) Установить задний двигатель стеклоочистителя в сборе с помощью 4 болтов. Крутящий момент: 5,5 Н * м (56 кгс * см, 49 дюйм * фунт) ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не поцарапать стекло задней двери. Подключить разъем.
  3. УСТАНОВИТЬ ЗАДНИЙ ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для типа стеклянного люка) Временно установить задний разъем двигателя стеклоочистителя в сборе с 4 болтами и 2 гайками. ПРИМЕЧАНИЕ: не удерживайте задний двигатель стеклоомывателя в сборе за ось заднего рычага стеклоуловителя. Будьте осторожны, чтобы не поцарапать стекло задней двери. Не снимайте центрирующий фиксатор перед установкой оси заднего рычага стиралки. Затянуть 4 болта и 2 гайки в порядке, показанном ниже, чтобы установить заднюю гайку двигателя стеклоплоочистителей в сборе. момент: Болт 5,5 н * Гл * м * см (56).
  4. УСТАНОВИТЬ ВТУЛКУ ЗАДНЕГО ДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ (для фиксированного типа стекла) Нанести смазку Мр на всю поверхность манжеты втулки двигателя стеклоочистителя ПОДСКАЗКА: Убедиться, что отверстие не засоряется консистентной смазкой и канавки на губке заполнены смазкой. Поставить втулку заднего двигателя стеклопакета Подсказка: как показано ниже, установить заднюю втулку электродвигателя стеклоомывателя с отметкой его положения вверху.
  5. УСТАНОВИТЬ ШКВОРЕНЬ ЗАДНЕГО ЗВЕНА СТЕКЛООЧИСТИТЕЛЯ (для типа " Стеклянный люк ") Установить шкворень заднего звена стеклоочистителя вместе с гайкой. Крутящий момент: 7,0 Н * м (71 кгс * см, 62 дюйм * фунт) Открыть стеклянный люк. Выведите из зацепления 2 направляющие. Отсоединить 3 когтя и снять центрирующий стапель. Закрыть крышку стеклянного люка.
  6. УСТАНОВИТЬ ЗАДНЮЮ КРЫШКУ ЗВЕНА СТЕКЛООЧИСТИТЕЛЯ (для типа стеклянного люка) Нанести смазку МП на всю поверхность задней крышки звена стеклоочистителя. ПОДСКАЗКА: Убедиться, что отверстие не забилось консистентной смазкой и канавки на губке заполнены смазкой. Установить заднюю крышку звена стеклопакета.
  7. УСТАНОВИТЬ ЗАДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И ЩЕТКУ В СБОРЕ (для фиксированного типа стекла) Остановить мотор стеклоочистителя в положении автоматической остановки. При повторной установке: прочистите зубцы рычага стеклоомывателя 49 с помощью проволочной щетки, очистить зубья шарнира стеклоочищающего устройства проволочной щеткой. Поместить задний рычаг стеклоочистки и лопакет таким образом, чтобы заднее лезвие скребка было выровнено относительно керамической линии. РАЗМЕРЫ ТАБЛИЦА ПЛОЩАДЬ РАЗМЕР А 10 мм (0,39 дюйма) Установить A * с задним рычагом * 5.5.
  8. УСТАНОВИТЬ ЗАДНИЙ РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ И ЩЕТКУ В СБОРЕ (для типа стеклянного люка) Остановить двигатель стеклоочистителя в положении автоматической остановки. При повторной установке: Зачистите зубцы рычага стеклоомывателя 49 с помощью проволочной щетки. Поместить задний рычаг стеклоуловителя и лопатку в сборе так, чтобы задняя лопасть стеклоагрегата была выровнена по керамической линии. ПЛОЩАДЬ РАЗМЕРЫ СПЕЦИФИКАЦИЯ ТАБЛИЦА Площадь Размер А 10 мм (0 39 дюймов) Установить Задний * кронштейн в сборе с гайкой.
  9. УСТАНОВИТЬ ЗАДНЮЮ ГОЛОВКУ РЫЧАГА СТЕКЛООЧИСТИТЕЛЯ Установить крышку задней головки рычага стеклоочистителя. СОВЕТ: надавите на крышку, пока не будет слышен звук щелчка.
  10. УСТАНОВИТЬ ЗАДНЮЮ КРЫШКУ ВАЛА СТЕКЛООЧИСТИТЕЛЯ (для стеклянного типа люка) Открыть стеклянный люк. Зацепите 3 зажима и установить заднюю крышку вала стеклоочистителя. Управляйте задним стеклоомывателем, распыляя промывочную жидкость на стекло. Убедиться, что задний стеклопакет функционирует правильно и не создает помех кузову автомобиля.
  11. УСТАНОВИТЬ ПАНЕЛЬ ОТДЕЛКИ ЗАДНЕЙ ДВЕРИ В СБОРЕ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  12. УСТАНОВКА ВСПОМОГАТЕЛЬНОЙ НАКЛАДКИ В СБОРЕ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  13. УСТАНОВИТЬ КРЫШКУ ОТВЕРСТИЯ ВСПОМОГАТЕЛЬНОЙ НАКЛАДКИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  14. УСТАНОВИТЬ КРЫШКУ ЗАМКА ЗАДНЕЙ ДВЕРИ (для типа стеклянного люка) (См. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  15. УСТАНОВИТЬ ОТДЕЛОЧНУЮ КРЫШКУ ЗАДНЕЙ ДВЕРИ Lh (без задней двери с электроприводом) (см. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  16. УСТАНОВИТЬ ЗАДНЮЮ ДВЕРНУЮ НАКЛАДКУ Lh (с задней дверью) (см. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  17. ПОДСОЕДИНИТЬ ТЯГУ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОПРИВОДОМ (см. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  18. УСТАНОВИТЬ КРЫШКУ РАБОЧЕГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ Lh (с силовой задней дверью) (см. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  19. УСТАНОВИТЬ ПРАВУЮ ОБРЕЗНУЮ КРЫШКУ ЗАДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
  20. УСТАНОВИТЬ ВЕРХНЮЮ ПОДСТРОЕЧНУЮ ПАНЕЛЬ ЗАДНЕГО ОКНА В СБОРЕ (см. " ПОВТОРНАЯ СБОРКА ") (ref-290704-S00220270512008071700000)
Схема №74
Схема №75
Схема №76
Схема №77
Схема №78
  1. СНЯТЬ ЗАДНЮЮ ЩЕТКУ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Отсоединить крышку головки заднего рычага стеклоочистителя. Поднять лопатку стеклоомывателя до положения, при котором происходит ее отделение с помощью звука " щелчка ", как показано ниже. ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не повредить кулачок. Потянуть щетку стеклопакета прямо к левой стороне транспортного средства, чтобы снять ее со щетки стеклоочищающего устройства. ВНИМАНИЕ: Запрещается складывать вниз рычаг стеклоубирающего устройства при снятой щетке стеклоуловывателя. кончик может привести к повреждению стекла задней двери.
  2. СНЯТЬ РЕЗИНУ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ Поднять и потянуть конец резины стеклоочистителя, выступающий из стопора лезвия, как показано ниже. ПРИМЕЧАНИЕ: Не вытаскивайте принудительно резину стеклоомывателя. Опорные пластины будут деформированы или когти лезвия будут повреждены. ПОДСКАЗКА: легкое проталкивание резины между концами и серединой позволит легче ее удалить.
Схема №79
Схема №80
Схема №81
Схема №82
  1. УСТАНОВИТЬ РЕЗИНУ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ Установить задние опорные пластины, как показано ниже. ПРИМЕЧАНИЕ: Установить опорные пластины в правильном направлении. Вставить резину стеклоочистителя от переднего конца щетки стеклоомывателя к заднему концу через второй коготь. После проталкивания резины стеклоочищающего устройства через задний концевой клешень дайте ей высунуться из стопора на заднем конце. Пропустите резину стирающего устройства через передний концевой кулачок.
  2. УСТАНОВКА ЗАДНЕЙ ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Протолкните щетку стеклоочистителя прямо по направлению к правой стороне автомобиля, чтобы установить ее на рычаг стеклоомывателя. ПРИМЕЧАНИЕ: Будьте осторожны во избежание повреждения когтя. Подсоединить заднюю крышку головки стеклопакета.
Схема №83
Схема №84
Схема №85
Схема №86
Схема №87
Схема №88
  1. СНЯТЬ КРЫШКУ РУЛЕВОЙ КОЛОНКИ Повернуть рулевое колесо в сборе вправо и отвернуть винт, как показано ниже. Поворачивайте руль в сборе влево и вывернуть винт так, как указано ниже. Выведите 2 клешни из зацепления и снять нижнюю крышку рулевой колонки. Отсоединить клешню и снять верхнюю крышку рулевой колонки.
  2. СНЯТЬ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ Отсоединить 2 разъема. Выведите клешню из зацепления и снять узел выключателя стеклоочистителя. ПРИМЕЧАНИЕ: Если клешня протолкнется с чрезмерным усилием, она может сломаться.
Схема №89
Схема №90

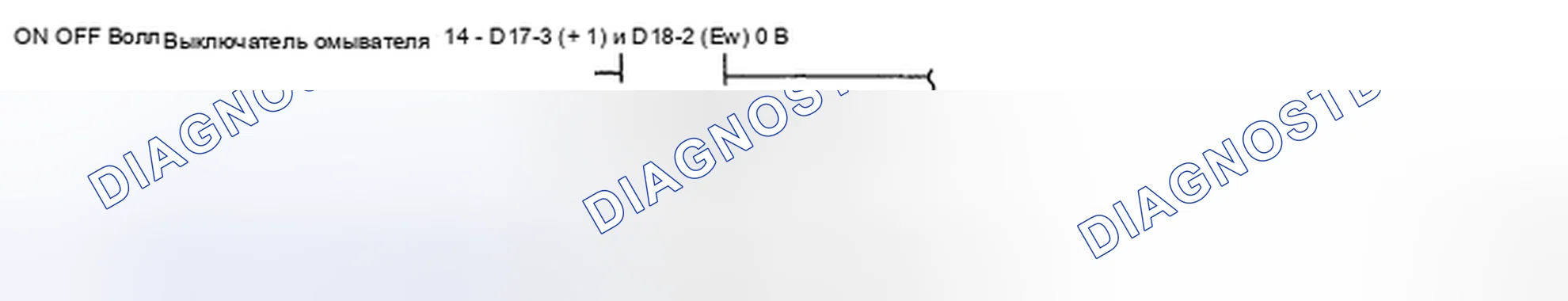

Схема №91
Схема №92
  1. Проверить ОБР.ЩЕТКА2-клемма + зажим для подключения к разъему питания 4 (+ клемма питания 3). Установить сопротивление в соответствии со значением, указанным в таблице ниже. Стандартное сопротивление - СПЕЦИФИКАЦИЯ - клемма для подсоединения к разъёму питания 4 D17-1 (+ S) -xtax1-3 (+ 1) INT Ниже 1 ohms OFF X 2-2 (+ B) D17 D17 D17 D17 D17 D18 D18 D17 D18 D17 D18 D17 D17 Txs ' s отрицательный (-) вывод Tx + 4, приведенный к ТОКОПРОВОДЯЩЕМУ КОНТАКТУ 2-7 (+). Включить прерывистое реле стеклоочистителя и проверить напряжение между выводами xtag1-3 (+ 1) и XTAG2-2 (Ew). OK: напряжение изменяется, как показано ниже. Если результат не соответствует указанному. Заменить выключатель в сборе. Отключить переднюю шайбу. D17 D17 D18 D17 D17 D18 D17 D18 D17 D18 D18 D18 D18 D18 D18 D18 D18 D18 Проверить задний переключатель омывателя. Измерить сопротивление в соответствии со значением (значениями), приведенным в таблице ниже. Стандартное сопротивление ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАБЛИЦА Тестер Соединение Выключатель Состояние Указанное условие D18-2 (Ew) - хтагx1-5 (Wr) Вкл. Менее 1 ом ВЫКЛ. 10 КО м или выше Если результат не соответствует указанному, заменить узел переключателя. D17
