Предосторожность
- Примечания по операции снятия и установки При выполнении операций, связанных с дверным замком и цилиндром дверного замка, обязательно отсоединить клемму аккумулятора или разъем двигателя оконного регулятора. ВНИМАНИЕ: Если операция выполняется с подсоединенными разъемами, может быть приведен в действие выключатель управления дверью внутри замка двери, что приводит к неожиданной травме.
ПримечаниеВыключатель, описанный в этом тексте, указывает на переключатель для отправки, который встроен в передатчик управления дверью.
- Примечания При проверке Есть сильный волновой пульт дистанционного управления работает только тогда, когда следующие 4 условия: Все двери закрыты. Однако двери могут быть разблокированы даже при открытии любой из дверей. Пластина ключа не включена в цилиндр с ключом. Тем не менее, двери можно разблокировать. Питание дверного замка работает нормально. Функция безопасности не запрещает приемную функцию. Беспроводный дверной замок удаленно управляет операционной зоной: операционная зона отличается в зависимости от оператора и способа ее удержания. ПРИМЕЧАНИЕ: Если передатчик управления дверью оставлен в месте, которое подвергается воздействию прямого солнечного света, например на приборной панели, это может вызвать износ батареи или другие проблемы.
Схема №181
Схема №182
Схема №183
- Проверить беспроводную функцию управления замком двери. ПРИМЕЧАНИЕ: исходное состояние, при котором функция настройки с помощью ручного тестера TOYOTA не выбрана, показано. Проверить основную функцию. В рабочей области дистанционного управления убедиться, что все двери будут заблокированы или разблокированы, когда переключатель был нажат примерно на одну секунду. Это, однако, не тот случай, когда ключ находится в цилиндре ключа зажигания или любая из дверей открыта. Проверите функцию предотвращения дребезжания переключателя. Убедиться, что соответствующая операция будет выполнена только один раз и но не повторяйте, если постоянно выполнялись операции. При указанном выше условии функция автоматической блокировки не будет работать, если какая-либо из дверей была открыта или все двери были заблокированы в течение приблизительно 30 секунд. Проверить работу переключателя отказоустойчивая функция. Убедиться, что двери не заперты или разблокированы переключателем, пока ключ находится в цилиндре ключа зажигания. Тем не менее, время режима регистрации кода дискриминации освобождается. проверить, чтобы двери не запирались и не отпирались переключателем незарегистрированного передатчика, но они блокируются или не отпираются переключателем зарегистрированного передатчика. Проверить функцию мигания опасности и зуммера (ответьте назад). Проверить, что индикаторы опасности будут мигать, а также зуммер будет звучать один раз (при блокировке) или два раза (при разблокировке) одновременно со всеми операциями блокировки или разблокировки двери, когда переключатель нажат. Убедиться в том, что комнатный светильник включен. ПРИМЕЧАНИЕ: Переведите выключатель освещения комнаты в положение ДВЕРЬ. Удостоверьтесь, что лампочка освещения комнаты будет включена одновременно с операцией разблокировки, когда выключатель был нажат на одну секунду.
- Проверить беспроводной приемник управления Отсоединить разъем приемника и проверить, что разъем на стороне жгута проводов. Целостность и напряжение: Для спецификаций (таблица 23) ПРИМЕЧАНИЕ: Если значение не так, как указано, сторона автомобиля может быть неисправной. Подключить соединитель приемника и убедиться, что напряжение с помощью осциллографа. Напряжение: для технических характеристик (таблица 24) Примечание: если значение не соответствует указанному, сторона транспортного средства может быть дефектной.
Схема №184
Схема №185
- Извлечь батарею передатчика ПРИМЕЧАНИЕ: особую осторожность следует соблюдать при обращении с каждым компонентом, так как они являются прецизионными электронными компонентами. Используя отвертку вверх, снять крышку. ВНИМАНИЕ: Не вынимайте принудительно крышку из сформированной крышки. ПРИМЕЧАНИЕ. Отожмите крышку пальцем, как показано на иллюстрации, чтобы образовался зазор, а затем вытащите крышку из этого зазора. Удалить передатчик. Вынуть аккумулятор (литиевую батарею). Обратить внимание: не выталкивайте контакты пальцем.
- Установить батарею датчика Собрать датчик на клавиатуре и крышке.
Схема №186
Схема №187
Схема №188

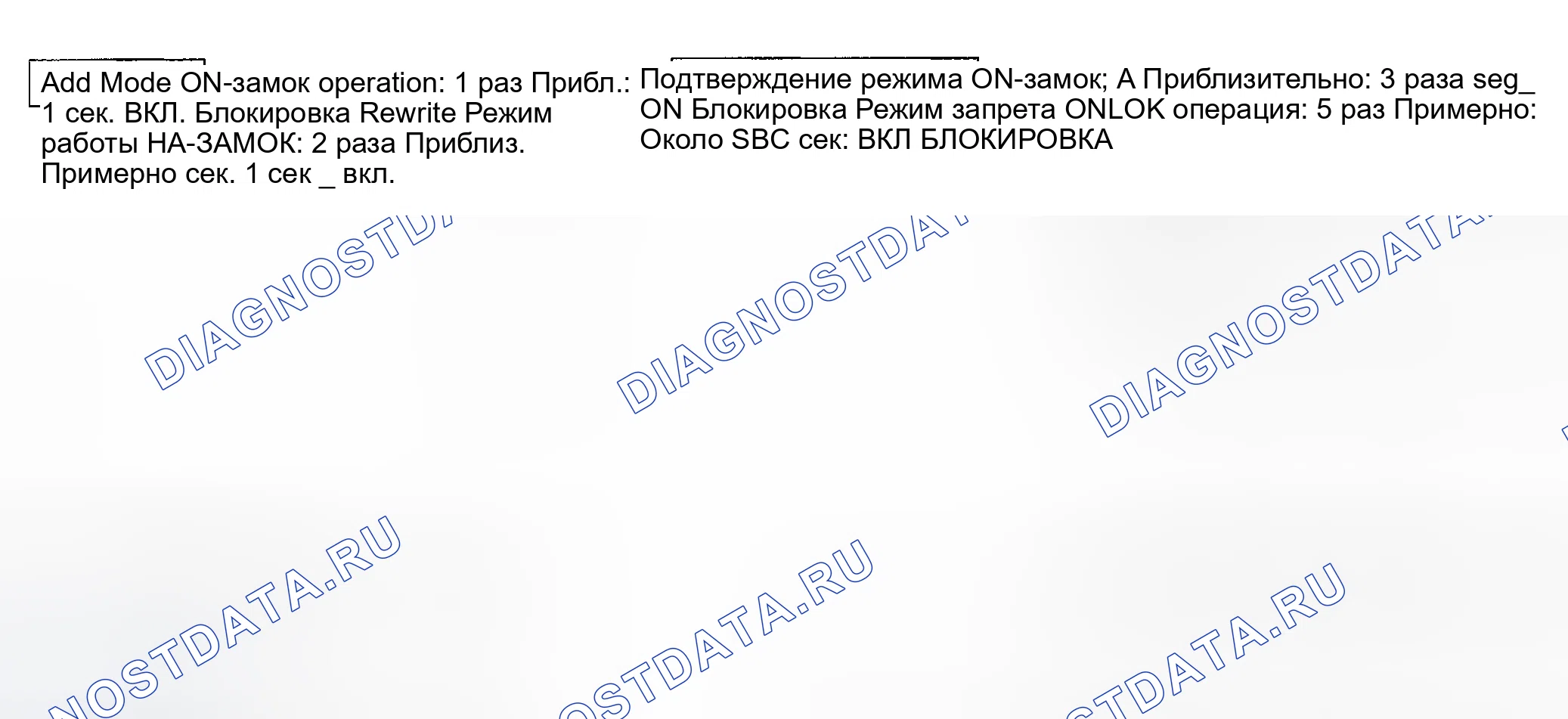

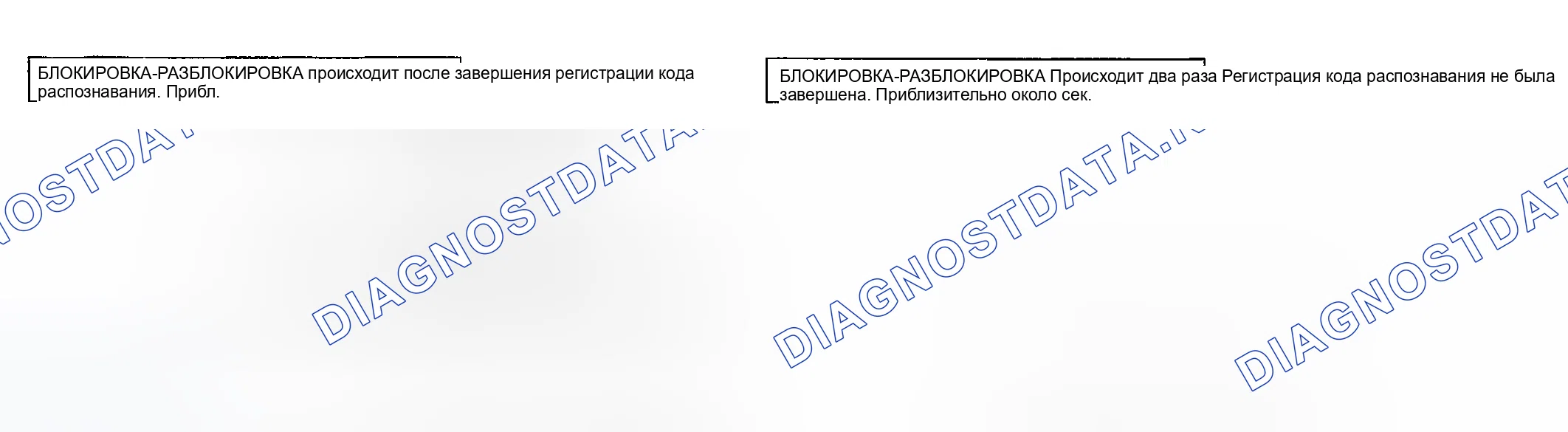

- Регистрация кода зажигания ПРИМЕЧАНИЕ: Режим добавления используется для сохранения уже зарегистрированных кодов при регистрации новых кодов распознавания. Этот режим используется при добавлении передатчика. Если количество зарегистрированных кодов превышает 4, ранее зарегистрированные коды будут соответственно стерты в порядке, начиная с первого зарегистрированного кода. Режим перезаписи используется для стирания всех ранее зарегистрированных кодов и регистрации только новых кодов опознавания. Данный режим применяется при замене передатчика или приемника дверного замка на новый беспроводной. После вышеупомянутых операций, закрыть и открыть дверь водителя дважды в течение 40 секунд. Затем вставить ключ в цилиндр ключа зажигания и снять его. После вышеуказанных операций, закрыть и открыть дверь водителя два раза в течение 40сек. Тогда введите ключ в цилиндре замка зажигания и закрыть дверцу. Повернуть переключатель зажигания из положения замок во включенное положение и обратно в положение замок. один секундный интервал от 1 до 5 раз, чтобы выбрать режим. Далее извлечь ключ из цилиндра ключа зажигания. ПРИМЕЧАНИЕ: Регистрация передатчика: в течение 40 секунд после того, как был выбран режим добавления или режим перезаписи, нажать кнопки замок и UNLOOK на переключателе передатчика одновременно в течение 1,0-1,5 секунды. Затем нажать любой из двух выключателей более чем на 1,0 секунду. В течение 3 секунд после выключения переключателя передатчика операция замок- РАЗБЛОКИРОВКА будет автоматически выполнена один раз, если регистрация кода распознавания передатчика завершена правильно. Если запись о регистрации была сделана дважды, то процедура регистрации с регистрацией.
Схема №189
Схема №190
Схема №191
- Проверка работы передатчика волны. Проверить работу датчика. ПРИМЕЧАНИЕ: обратитесь к " ДАТЧИК УПРАВЛЕНИЯ ДВЕРЬЮ ". Используя отвертку, снять крышку. Удалить батарею (литиевую батарею). Установить новую или нормальную аккумуляторную батарею (батарея лития). ЗАМЕЧАНИЕ: когда новая или нормальная аккумуляторная батарея не может быть получена, подключить 2 новые батареи 1,5 В последовательно, подключить аккумулятор (+) к боковой клемме аккумулятора и батарею (-) от нижней клеммы, а затем приложите приблизительно 3 вольта к датчику. (ref-179124-S10510309772005063000000) При ненагруженной батарее, не может быть принято решение о том, доступна ли батарея или нет на тесте. Когда передатчик неисправен, количество энергии, оставшееся в аккумуляторе, может быть проверено неправильно. На литиевой батарее используется для передатчика, напряжение более 2,5 вольт с незаряженной батареей показано на тестере до тех пор, пока энергия полностью не израсходуется. Соответственно, при проверке количества энергии, оставшейся в батарее необходимо измерить напряжение, когда батарея загружена. (1,2 к Ом) Снять винт и крышку с помощью отвертки. Когда результат теста менее 2,1 В, повторить тест после того, как вы оставите батарею на месте при температуре 18 ° C более 30 минут. С помощью функции автоматического отключения питания напряжение становится ненагруженным (более 2,5 В) через 20 секунд от нажатия переключателя. Обязательно считать напряжение до него. Высокое напряжение может быть показано 1-2 раза после выхода из батареи, решение следует принимать по напряжению, указанному в 3-й раз или позже. Отсоединить вывод. Установить кольцо (литиевую батарею) без напряжения (более 2.5 В не устанавливать измерительный преобразователь).
Схема №192
Схема №193
Схема №194
Схема №195
Схема №196
Схема №197
Схема №198
Схема №199
- Ключ Завершение процедуры в режиме автоматической регистрации Регистрация нового ключа-транспондера. Это должно быть сделано после того, как установлен новый световой блок управления двигателем. Новый ЕСМ находится в автоматическом режиме регистрации кода-ключа. Уже фиксированное количество кодов ключей для этого ECМ может быть зарегистрировано. На этом типе транспортного средства можно зарегистрировать до 3 ключевых кодов. В автоматическом режиме записи последний зарегистрированный ключ становится субключом. ПРИМЕЧАНИЕ: Когда свет не вставлен в ключевой цилиндр автоматического режима записи. Нажать и отпустить педаль тормоза 5 или более раз в течение 15 секунд. Используя ручной тестер, завершить режим автоматической регистрации.
- Регистрация дополнительного ключа Таким образом, есть 2 способа регистрации исходного мастер-ключа: один способ состоит в нажатии на педаль тормоза и педаль ускорения, а другой - с помощью ручного тестера. ПРИМЕЧАНИЕ: можно зарегистрировать до 7 кодов мастер-ключей, включая уже зарегистрированный код ключа. Когда любое время операции, описанное ниже, заканчивается, режим регистрации завершается. При запуске следующей процедуры во время работы таймера таймер заканчивает отсчет времени, затем запускается следующий таймер.
- Стирание кода ключа Существует 2 способа регистрации дополнительной клавиши; один из способов - это нажатие на педаль тормоза и педаль ускорения, а другой способ - использование ручного тестера. ПРИМЕЧАНИЕ: можно зарегистрировать до 3 кодов клавиш, включая уже зарегистрированный код ключа. Когда закончится любое время работы, описанное ниже, режим регистрации заканчивается. При запуске следующей процедуры во время работы таймера таймер заканчивает отсчет времени, затем запускается следующий таймер.
- Регистрация номера клавиши Существует 2 способа стереть код клавиши транспондера отменен: один из способов - нажатие на педаль тормоза и педаль ускорения, а другой способ - использование ручного тестера. ПРИМЕЧАНИЕ: удалить все другие коды мастера и субключей, кроме кода мастер-ключа для использования операции. При использовании клавиши, которая использовалась до удаления, необходимо зарегистрировать код снова. Когда любое время работы, описанное ниже, заканчивается, таймер регистрации завершает работу.
