Электросхема
Полную схему подключения системы см. в разделе " СХЕМЫ ПОДКЛЮЧЕНИЯ СИСТЕМЫ ". (ref-174871)
Схема №19
Схема №20
- Проверка жгута проводов Отсоединить разъемы главного выключателя регулятора стеклоподъемника в сборе и электродвигателя регулятора стеклопакета в сборе Lh. Проверить целостность соединения между главным выключателем в сборке и электродвигателем в сборе В стандартном исполнении: OK: Заменить узел электродвигателя регулятора окна в сборе, Lн Ng: отремонтируйте или заменить жгут и разъем
Полную схему подключения системы см. в разделе СХЕМЫ ПОДКЛЮЧЕНИЯ СИСТЕМЫ
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Схема №27
- Проверить предохранители Проверить исправность предохранителей передней двери D 20 A, ECU B 7,5 A и IG1 7,5 A. OK: Перейти к шагу 2 (проверка главного переключателя регулятора стеклоподъемника). Ng: Заменить предохранитель
- Проверить главный переключатель регулятора стеклоподъемника Проверить напряжение источника питания. Отсоединить разъем главного переключателя в сборе. Проверить напряжения каждой клеммы бокового разъема транспортного средства на главном переключателе. Стандарт: OK: Перейдите к шагу 3 (проверка главного переключателя регулятора окна электропитания). Ng: отремонтируйте или заменить жгут и соединитель
- Проверить главный переключатель регулятора стеклоподъемника Проверить масса. Отсоединить разъем главного переключателя в сборе. Проверить целостность соединения между клеммой 2 (масса) бокового разъема автомобиля главного переключателя и землей кузова. Стандарт: Непрерывность (постоянная) OK: Перейдите к шагу 4, (проверить блок двигателя регулятора окна питания Lh). Ng: отремонтируйте или заменить жгут и соединитель
- Проверить блок двигателя регулятора стеклоподъемника Lh Отсоединить разъем главного выключателя. Осмотреть работу стекла двери, когда напряжение батареи приложено между клеммами 1 (UP) и 11 (Dn) бокового разъема автомобиля главного переключателя. Стандарт: OK: Заменить главный выключатель регулятора стеклопакета Ng: Go To Next Step.
- Проверить клемму регулятора напряжения в сборе Lh. Полностью проверить положение переднего стекла левого стеклоподъемника и регулятор двигателя. ПРИМЕЧАНИЕ: не прикладывайте напряжение аккумулятора, так как импульсный датчик и концевой выключатель могут быть повреждены, если напряжение аккумулятора приложено к клеммам 2, 3 и 6 разъема электродвигателя регулятора окна питания. Обязательно сбросьте двигатель регулятора окна электропитания (установка начального положения концевого выключателя), когда на регуляторе установлено бокового окна питания водителя. Проверить, что электродвигатель работает плавно при положительном напряжении двери. По истечении 60 секунд после полного закрытия дверного стекла проверить время изменения тока, приблизительно от 16-34 А до 1 А или менее, при повторном включении переключателя стеклоподъемника ВВЕРХ. Стандарт: Примерно 4-90 секунд Когда после проверки отключения тока прошло около 60 секунд, убедиться в том, что дверное стекло гаснет при выключении переключателя регулятора окна питания. OK: Отремонтируйте или заменить жгут и соединитель Ng: Заменить регулятор Lh-двигателя
Полную схему подключения системы см. в разделе СХЕМЫ ПОДКЛЮЧЕНИЯ СИСТЕМЫ
Схема №28
Схема №29
Схема №30
Схема №31
Схема №32
Схема №33
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
Схема №39
Схема №40
Схема №41
Схема №42
Схема №43
- Проверка предохранителя Проверить, исправен ли переключатель на стороне пассажира [P передняя дверь 25 A, D задняя дверь 20 A; P задняя дверца 20 А] неработоспособных сидений. ПРИМЕЧАНИЕ: Если предохранитель для двери со стороны пассажира в норме, перейдите к шагу [OK-A]. Если плавкая вставка для дверей с задней правой и левой сторон в порядке, выполнить шаг [ОК-B], если плавкая вставка для двери с пассажирской стороны неисправна.
- Проверить блок переключателя регулятора стеклоподъемника Осмотреть напряжение источника питания. Отсоединить разъем выключателя регулятора. Проверить напряжение между клеммой 7 (B) бокового разъема переключателя регулятора транспортного средства и землей кузова. Стандарт: 10-14 В При включенном переключателе зажигания OK: Перейдите к шагу 3, (проверка блока переключателя регулятора окна электропитания). Ng: ремонт или замена жгута и соединителя
- Проверка узла переключателя регулятора стеклоподъемника Осмотреть масса. Отсоединить разъем переключателя регулятора. Проверить целостность цепи между клеммой 1 (E) бокового разъема переключателя регулятора транспортного средства и землей кузова. Стандарт: Непрерывность (постоянная) OK: Перейдите к шагу 4, (проверить узел электродвигателя регулятора окна питания Rh). Ng: отремонтируйте или заменить жгут и соединитель
- Проверить узел двигателя регулятора стеклоподъемника - Rh Осмотреть работу двигателя. Отсоединить разъем переключателя регулятора. Осмотреть работу стекла двери, когда напряжение батареи приложено между клеммами 3 (U) и 6 (D) бокового разъема выключателя регулятора автомобиля. Стандарт: OK: Заменить узел переключателя регулятора стеклопакета Ng: Перейти к шагу 5, (Осмотр узла двигателя регулятора окна питания).
- Проверить токовое окно Регулятор двигателя в сборе - Rh Проверить работу переднего регулятора левого окна Регулятор тока в сборе. Убедиться, что двигатель работает полностью при подаче напряжения батареи на каждую клемму разъема. Стандарт: Проверить функционирование ПТК внутри электродвигателя регулятора стеклопакета. ПРИМЕЧАНИЕ: работа должна быть выполнена с регулятором стеклоподъемника и стеклом двери, установленным на транспортном средстве. Установить электрический тестер DC400A щуп на стеклянный жгут клеммы 1 или 2. ПРИМ.
- Проверка узла переключателя регулятора стеклоподъемника сзади Осмотреть напряжение источника питания. Отсоединить разъем выключателя регулятора. Проверить напряжение между клеммами 7 (В) бокового разъема переключателя регулятора транспортного средства и землей кузова. Стандарт: 10-14 В С ВКЛЮЧЕННЫМ ПЕРЕКЛЮЧАТЕЛЕМ зажигания OK: Перейдите к шагу 7, (Проверить узел переключателя регулятора окна электропитания сзади.) Ng: отремонтируйте или заменить жгут и соединитель
- Проверка узла выключателя регулятора стеклоподъемника сзади Осмотреть масса. Отсоединить разъем переключателя регулятора. Проверить целостность между клеммой 1 (Е) бокового разъема переключателя регулятора автомобиля и землей кузова. Стандарт: Непрерывность (постоянная) OK-A: Перейти к шагу 8, (Проверить узел электродвигателя регулятора стеклопакета Rh).ОК-B: Переход на шаг 10, (Проверка соединителя регулятора окна электропитания Заменить электродвигатель Lh).
- Проверить узел двигателя регулятора стеклоподъемника - Rh Осмотреть работу электродвигателя. Отсоединить разъем переключателя регулятора. Осмотреть работу стекла двери, когда напряжение батареи приложено между клеммами 3 (U) и 6 (D) бокового разъема переключателя регулятора транспортного средства. Стандарт: OK: Заменить блок выключателя регулятора стеклопакета сзади Ng: перейти к следующему шагу.
- Проверка токового окна Регулятор двигателя в сборе - Rh Проверить работу регулятора заднего правого стеклоподъемника 90 раз. Убедиться, что двигатель работает гладко при подаче напряжения батареи на каждую клемму разъема. Стандарт: Проверить функционирование ПТК внутри электродвигателя регулятора окна питания. ПРИМЕЧАНИЕ: работа должна быть выполнена с регулятором силового стекла и дверным стеклом, установленным на транспортном средстве. Установить электрический тестер DC400A, щуп на стеклянный жгут клеммы 1 или 2. Примечание: отметить направление движения двери.
- Проверить узел двигателя регулятора стеклоподъемника - Lh Осмотреть работу двигателя. Отсоединить разъем переключателя регулятора. Осмотреть работу стекла двери, когда напряжение батареи приложено между клеммами 3 (U) и 6 (D) бокового разъема переключателя регулятора автомобиля. Стандарт: OK: Заменить блок выключателя регулятора стеклопакета Задний Ng: перейти к следующему шагу.
- Проверка токового окна Регулятор двигателя в сборе - Lh Проверить работу заднего регулятора левого стеклоподъемника 90 раз. Убедиться, что двигатель работает плавно при подаче напряжения батареи на каждую клемму разъема. Стандарт: Проверить работу ПТК внутри электродвигателя регулятора окна питания. ПРИМЕЧАНИЕ: работа должна быть выполнена с регулятором силового стекла и дверным стеклом, установленным на автомобиль. Установить электрический тестер DC400A щуп на стеклянный жгут клеммы 1 или 2. Примечание.
Полную схему подключения системы см. в разделе СХЕМЫ ПОДКЛЮЧЕНИЯ СИСТЕМЫ
Схема №44
Схема №45

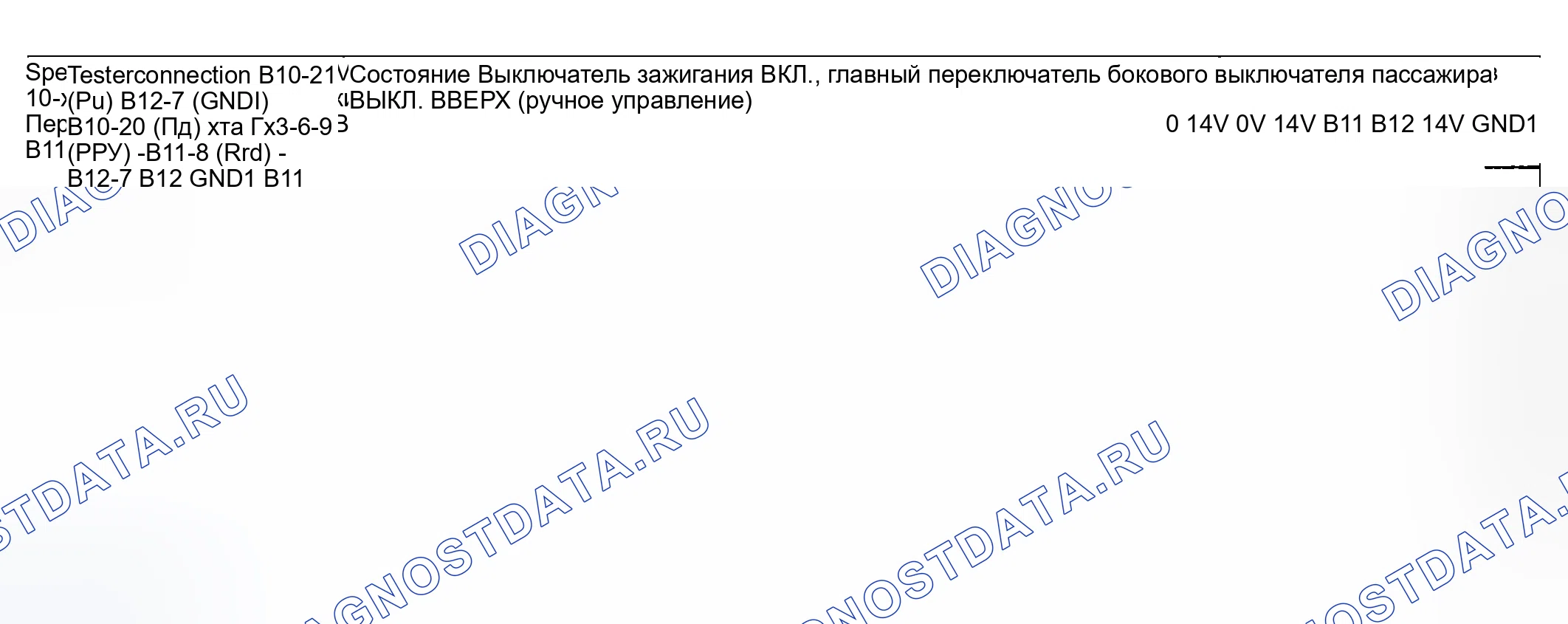

Схема №46
Схема №47
Схема №48
Схема №49
Схема №50
- Проверить ручной тестер Код монитора С помощью ручного тестера осмотреть код монитора ЭБУ двери водителя. ПРИМЕЧАНИЕ: Код мониторинга показывает состояние переключателя при выводе расшифровка кода ошибки. Когда индицируется код, в то время как переключатель не приводится в действие, выключатель обнаруживается застреванием. Если код не указывается при приведении в действие выключателя, обнаруживается, что состояние контакта переключателя плохое. Ng: Перейти к шагу 3, (проверить окно питания Переключать сетевой переключатель 2).
- Проверить Multiplex сеть ECU сборка проверить Выход of the кузов ЭБУ. Проверить напряжение между клеммой 2 (масса) и каждой клеммой двери, в которой не работает ЭСУ. Standard: ПРИМЕЧАНИЕ: Когда выход на дверь пассажира нормальный, переходите к " ОК-А ". Когда выходы на обе задние двери нормальные, приступайте к " OK-B ".при выходе на любую из дверей пассажира и обеих задних дверей перейдите к нормальной работе.
- Проверка узла переключателя регулятора стеклоподъемника Проверить целостность цепи между каждой клеммой разъемов. Стандарт: OK: Ремонт или замена жгута и разъема Ng: Заменить узел переключателя регулятора окна
- Проверка переключателя регулятора стеклоподъемника в сборе с задней стороны Проверить целостность цепи между каждой клеммой разъемов. Стандарт: OK: Ремонт или замена жгута и разъема Ng: Заменить переключатель регулятора стеклопакета в сборе сзади
