Экстерьер (кроме гибридного): Снятие и установка Toyota Camry XV40

Внешняя и внутренняя отделка кузова 78 иллюстраций ~19 мин чтения

Как снять экстерьер (крома гибридного): снятия и установки

HINT

При снятии паспортной таблички нагрейте кузов транспортного средства и паспортную табличку с помощью теплового фонаря.

Температура нагрева

Пункт	Температура
Кузов транспортного средства	От 40 до 60 ° C (от 104 до 60°C)
Паспортная табличка	От 20 до 30 ° C (от 68 до 30°C)

ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ТЕМПЕРАТУРУ НАГРЕВА

ПримечаниеНе допускайте чрезмерного нагрева кузова и паспортной таблички транспортного средства.

Схема №89

Схема №90

СНЯТЬ № 2 ПАСПОРТНУЮ ТАБЛИЧКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ Наденьте защитную ленту вокруг паспортной таблички. Вставить пиано-проволоку между кузовом транспортного средства и фирменной табличкой. Привяжите к обоим концам проволоки предметы, которые могут служить ручками (например, деревянные блоки). Натяните проволочку пианино и соскребайте двустороннюю ленту, которая удерживает паспортную табличку на кузове транспортного средства. ПРИМЕЧАНИЕ: при повторном использовании паспортной карточки следить за тем, чтобы не повредить ее кузов.
СНЯТЬ № 3 ПАСПОРТНУЮ ТАБЛИЧКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ Наденьте защитную ленту вокруг паспортной таблички. Вставить пиано-проволоку между кузовом автомобиля и заводской табличкой. Привяжите к обоим концам проволоки предметы, которые могут служить ручками (например, деревянные колодки). Натяните пиано - проволокой и соскребайте двустороннюю ленту, которая удерживает заводскую табличку на кузове автомобиля. ПРИМЕЧАНИЕ: При повторном использовании фирменной табличке следить за тем, чтобы не повредить паспортную табличку.

Как установить экстерьер (крома гибридного): снятия и установки

HINT

При установке паспортной таблички нагрейте кузов транспортного средства и паспортную табличку с помощью теплового фонаря.

Температура нагрева

Пункт	Температура
Кузов транспортного средства	От 40 до 60 ° C (от 104 до 60°C)
Паспортная табличка	От 20 до 30 ° C (от 68 до 30°C)

ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ТЕМПЕРАТУРУ НАГРЕВА

ПримечаниеНе допускайте чрезмерного нагрева кузова и паспортной таблички транспортного средства.

Схема №91

Схема №92

Схема №93

Схема №94

УСТАНОВИТЬ ТАБЛИЧКУ С НАЗВАНИЕМ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ № 2 Очистить поверхность кузова транспортного средства. Используя тепловую лампу, нагреть поверхность кузова автомобиля. Снять двухстороннюю ленту с кузова автомобиля; протереть остатки клейкой ленты очистителем; очистить паспортную табличку (при повторном использовании паспортной таблички); нагреть заводскую табличку; удалить двустороннюю пленку с заводской таблички; вытереть все остатки липкой с помощью очистителя; нанести новую световую двухстороннюю пленку на фирменную пластинку.
УСТАНОВИТЬ ТАБЛИЧКУ С НАЗВАНИЕМ БАГАЖНОГО ОТДЕЛЕНИЯ № 3. Очистить поверхность кузова транспортного средства, используя тепловую лампу. Нагрейте поверхность кузова автомобиля. Удалить двустороннюю клейкую ленту с кузова. Смойте остатки липкой ленты чистящим средством. (При повторном использовании паспортной таблички) Использовать термическую лампу, нагрейте паспортную табличку. Снять двухстороннюю ленту с паспортной этикетки. Протереть все остатки клейкой ленты пылесосом. Нанести новую световую этикетку на паспортную этикетку.

Схема №95

Схема №96

Схема №97

Схема №98

Схема №99

СНЯТЬ ДВЕРНУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ (См. " ДЕМОНТАЖ ") (ref-287579-S04741439892008061200000)
УДАЛИТЬ ЗАДНИЙ СПОЙЛЕР ПРИМЕЧАНИЕ: При удалении заднего спойлера корпус автомобиля и задний спойлер необходимо разогреть с помощью теплового фонаря. Осторожно подогрев ТЕМПЕРАТУРА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Пункт Температура Кузов автомобиля от 40 до 60 ° C (104-96°C) Спойлер 20-30 ° C.п римечание: не нагревать чрезмерно корпус транспортного средства и интерцептор. Наденьте защитную ленту вокруг заднего спайлера. Снять деревянные 2 гайки вставить провод пианино между торцами кузова и задней части кузова.

Схема №100

Схема №101

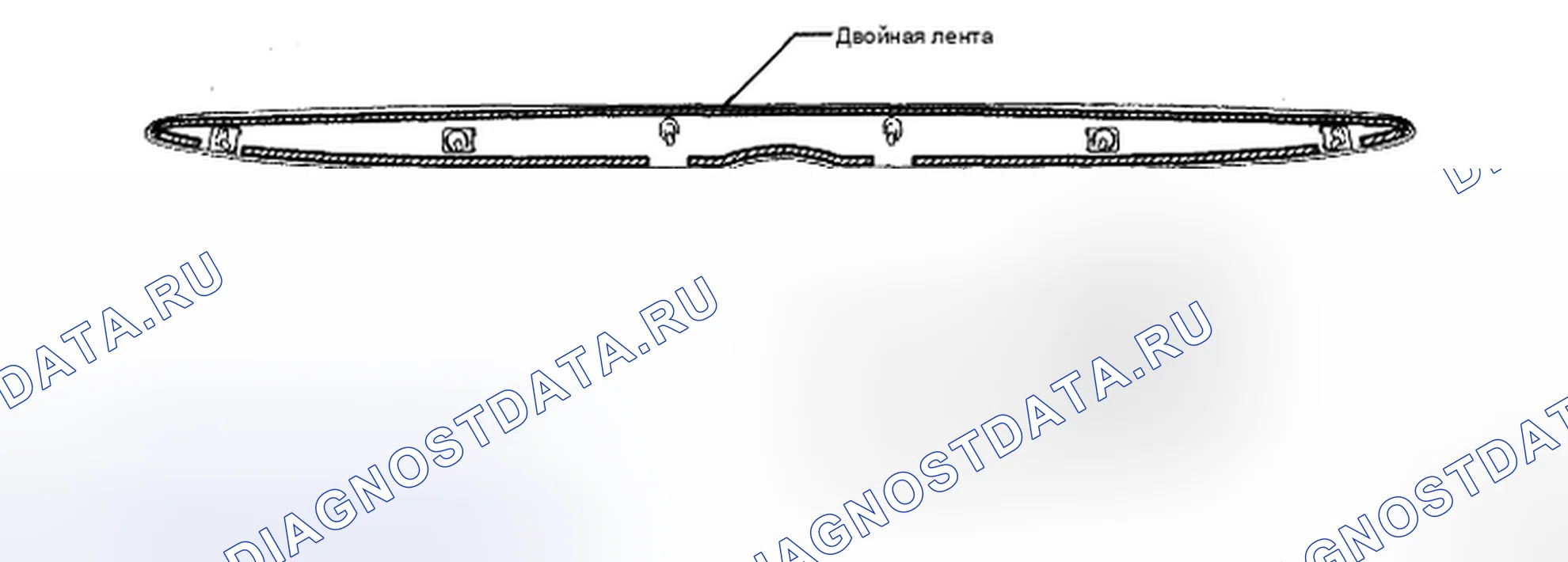

УСТАНОВИТЬ ЗАДНИЙ СПОЙЛЕР ПОДСКАЗКА: При установке спойлера смазать заднюю ленту 2, нагрейте кузов автомобиля и спойлер с помощью теплового фонаря. Температура обогрева ТЕМПЕРАТУРА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Позиция Температура кузова от 40 до 60 ° C (от 104 до 60°C) Спойлер от 20 до 30 ° C. 68 до 30°C. ПРИМЕЧАНИЕ: не нагревайте чрезмерно корпус транспортного средства и задний спойтор. Очистить поверхность корпуса транспортного средства с помощью электрического фонаря Снять арь
УСТАНОВИТЬ ДВЕРНУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ (См. " УСТАНОВКА ") (ref-287579-S29264797092008061200000)

Схема №102

Схема №103

Схема №104

СНЯТЬ ГАРНИР КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ ШТЕКЕРА РУЧКИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ КРЫШКУ ВСПОМОГАТЕЛЬНОГО ЗАХВАТА (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ СВЕТИЛЬНИК В СБОРЕ (см. раздел " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ВНУТРЕННЮЮ СТЕКЛЯННУЮ ПОЛОСУ ПЕРЕДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-287587-S16315191252008061200000)
СНЯТЬ ФОРМОВОЧНЫЙ УЗЕЛ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ Полностью открыть стекло входной двери. Наденьте защитную ленту вокруг формовочного узла ремня передней двери. С помощью съемника для формования отсоединить 2 зажима и 5 захватов, а также снять формовочный узел ремня фронтальной двери. ПОДСКАЗКА: приклейте наконечник извлекателя перед использованием. ПРИМЕЧАНИЕ: Будьте осторожны при удалении отливки, так как есть захваты, прикрепленные к переднему и заднему концам формовки.

УСТАНОВИТЬ ФОРМОВОЧНЫЙ УЗЕЛ РЕМНЯ ПЕРЕДНЕЙ ДВЕРИ Зацепите 2 зажима и 5 захватов, а затем установить формовочный узел ремня передней двери.
УСТАНОВИТЬ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (см. " МОНТАЖ ") (ref-287587-S37488237162008061200000)
УСТАНОВИТЬ ВНУТРЕННЮЮ СТЕКЛЯННУЮ ПОЛОСУ ПЕРЕДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ФОНАРЬ ОСВЕЩЕНИЯ В СБОРЕ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ КРЫШКУ ВСПОМОГАТЕЛЬНОГО ЗАХВАТА (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ ШТЕКЕРА РУЧКИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ДЕКОРАТИВНУЮ НАКЛАДКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)

Схема №105

Схема №106

Схема №107

СНЯТЬ ЗАДНЮЮ ДВЕРЦУ С ВНУТРЕННЕЙ ЗАГЛУШКОЙ РУЧКИ (см. раздел " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ КРЫШКУ ЗАХВАТА ВСПОМОГАТЕЛЬНОГО ДВЕРНОГО МЕХАНИЗМА (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ЗАДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ВНУТРЕННЮЮ ПОЛОСУ РАССЕИВАНИЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ФОРМОВОЧНЫЙ УЗЕЛ РЕМНЯ ЗАДНЕЙ ДВЕРИ Полностью открыть стекло задней двери. Наденьте защитную ленту вокруг формовочного узла ремня задней двери. с помощью съемника для формования отсоединить зажим и 6 захватов, а также снять формовочный узел ремня задних дверей. ПОДСКАЗКА: приклейте наконечник извлекателя перед использованием. ПРИМЕЧАНИЕ: Будьте осторожны при удалении отливки, так как к переднему концу отливки прикреплены захваты.

УСТАНОВИТЬ ФОРМОВОЧНЫЙ УЗЕЛ РЕМНЯ ЗАДНЕЙ ДВЕРИ Зацепите зажим и 6 захватов, а затем установить формовочный узел ремня задней двери.
УСТАНОВИТЬ ВНУТРЕННЮЮ СТЕКЛЯННУЮ ПОЛОСУ ЗАДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ЗАДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ КРЫШКУ ЗАХВАТА ВСПОМОГАТЕЛЬНОГО ДВЕРНОГО МЕХАНИЗМА (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ ЗАДНЮЮ ДВЕРЦУ ВНУТРИ ВИЛКИ РУЧКИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)

Схема №108

Схема №109

Схема №110

Схема №111

УДАЛИТЬ ЗАСТЕЖКИ НА СТОРОНЕ КАПЕЛЬНОГО ПОКРЫТИЯ: При удалении застежек на стороне капельного покрытия в центре формования нагревайте корпус и центр отделки крыши с помощью теплового фонаря. Температура НАГРЕВА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРЫ элемента Температура кузова автомобиля от 40 до 60 ° C (от 104 до 60°C) Формовка от 20 до 30 ° C. (от 68 до 30°C.) ПРИМЕЧАНИЕ: Не удаляйте корпус транспортного средства и чрезмерно наденьте защитную ленту вокруг кровли.
Снять люк крыши DRIP сторона FINISH MOULDING CLIP ПОДСКАЗКА: Выполнить следующую процедуру при замене застежек для отделки кровли. Снять 2 застежки для отделки крыши.

Схема №112

Схема №113

Схема №114

УСТАНОВИТЬ ПРИКЛЕИВАНИЕ НА СТОРОНЕ КРЫШИ. 0.04 мм. Заклейте зажимы. ПРИМЕЧАНИЕ: При установке новых зажимов снять двустороннюю ленту, остающуюся там, где зажимы будут установлены на корпусе, и очистить корпус не остаточным растворителем на стороне крыши. Нанести 2-3 мм (0,07-0,11 дюйма) валик клея (3м DP-105 или эквивалентный) для новой отделки стороны крыши. DP-105
УСТАНОВКА ЦЕНТРА ОТДЕЛКИ СТОРОНЫ КАПЕЛЬНОЙ КРЫШИ Установить центр отделки стороны капельной крыши после того, как прошло 20 минут или более после прессования и установки зажимов для отливки на стороне капельной кровли. ПРИМЕЧАНИЕ: Установить формовочный центр отделки в надлежащем направлении. Установить передний зажим к установочному базису. Убедиться, что передняя скоба и центр отделки на стороне капельницы подходят друг к другу.

Схема №115

Схема №116

Схема №117

Схема №118

Схема №119

Схема №120

Схема №121

Схема №122

СНЯТЬ ЗАЩИТНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ЛИТЬЯ КАЧАЮЩЕЙСЯ ПАНЕЛИ Отвернуть 2 винта и снять защитное приспособление для литья качающейся панели.
СНЯТЬ ФОРМОВКУ ПАНЕЛИ КОРОМЫСЛА Наденьте защитную ленту вокруг формовки панели коромысла. Отвернуть 2 винта и втулку. Снять винт. Удалить 7 зажимов. Извлечь 2 винта. Выведите из зацепления 8 зажимов и снять формовку панели коромысел.

УСТАНОВИТЬ МОЛДИНГ ПАНЕЛИ КОРОМЫСЛА Зацепите 8 зажимов и установить молдинг панели коромысла. Установить 2 винта, установить 7 зажимов, установить винт, установить новую втулку и 2 винта.
УСТАНОВИТЬ ЗАЩИТНОЕ УСТРОЙСТВО ДЛЯ ЛИТЬЯ ПАНЕЛИ КОРОМЫСЛА Установить защитное устройство с помощью 2 винтов.

Схема №123

Схема №124

Схема №125

Схема №126

Схема №127

СНЯТЬ ГАРНИР КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ ШТЕКЕРА РУЧКИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ КРЫШКУ ВСПОМОГАТЕЛЬНОГО ЗАХВАТА (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ СВЕТИЛЬНИК В СБОРЕ (см. раздел " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ВНУТРЕННЮЮ СТЕКЛЯННУЮ ПОЛОСУ ПЕРЕДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ ПОДУЗЛА РУЧКИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-287585-S36086095632008061200000)
СНЯТЬ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-287587-S16315191252008061200000)
СНЯТЬ КРЫШКУ РАБОЧЕГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПОДУЗЕЛ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
Снять передний дверь Уплотнитель Используя съемник зажима, выведите зажим из зацепления и снять погодную полосу передней двери.
УДАЛЕНИЕ ПЕРЕДНЕЙ ДВЕРИ ФОРМОВКА РАМЫ ЗАДНЕГО ОКНА ПОДСКАЗКА: При снятии формовки рамы заднего окна задней двери, нагреть корпус автомобиля и формовку рамы заднего стекла передней двери с помощью теплового фонаря. Температура нагрева НАГРЕВАНИЕ ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ Элемент Температура кузова автомобиля от 40 до 60 ° C (104-96°C) Формование 20-30 ° С (68-66°C.) ПРИМЕЧАНИЕ. Не нагревать кузов автомобиля и прессовать чрезмерно Используя нагрев, снять раму переднего окна.
СНЯТЬ ПЕРЕДНЮЮ ДВЕРНУЮ ВЕРХНЮЮ ОКОННУЮ РАМУ. При вставке в сверло может возникнуть засверловка на 4 мм (0,16 дюйма). Удалить заклепку без участка 5 мм. (0,20 дюйма) с покрытого наконечника. СОВЕТ: приклейте сверло, чтобы предотвратить слишком глубокое высверливание сверла. Слегка прижмите сверло к заклепкам, просверлите фланцы заклепок и снять 7 заклепки. ПРИМЕЧАНИЕ: Слишком сильное нажатие установки сверла приведет к тому, что заклепка будет проворачиви не получится.

Схема №128

Схема №129

Схема №130

Схема №131

Схема №132

Схема №133

Схема №134

УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРНУЮ ВЕРХНЮЮ ОКОННУЮ РАМУ. Прочно удерживайте верхнюю оконную раму передней двери, устанавливая ее вместе с дверной рамой. Используя воздушный клепальщик или ручную заклепку с носовой частью, установить верхнюю оконной рамы передней двери с помощью 7 новых заклепок. ПОДСКАЗКА: если заклепка не может быть разрезана, потянуть ее один раз и отрежьте. ПРИМЕЧАНИЕ: Не прижимайте заклепкой, так как это приведет к повреждению заклепочного приспособления и оправки. подтвердите, что заклепки правильно.
УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРНУЮ ЛЕНТУ ДЛЯ ЗАДНЕЙ ОКОННОЙ РАМЫ. Отожмите раму передней дверной коробки, удалить заднюю дверную рамку с помощью формовочной панели заднего окна, нагрейте корпус транспортного средства и переднюю дверную панель с помощью теплого света. Температура НАГРЕВА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Пункт Температура кузова транспортное средство от 40 до 60 ° C (от 104 до 60°C) Отлитая рама 20-30 ° С (68-66°C) ПРИМЕЧАНИЕ: Не нагревайте кузов автомобиля и переднюю оконную панель. ПОДСКАЗКА: После удаления антиадгезионной бумаги держите открытый клей свободным от посторонних веществ. Зацепите зажим и установить формовку рамы заднего окна передней двери.
УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРЬ ПОГОДНАЯ ПОЛОСА Зацепите зажим и установить погодную полосу передней двери.
УСТАНОВКА СТЕКЛОПАКЕТА ПЕРЕДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ПОДУЗЕЛ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ КРЫШКУ РАБОЧЕГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (см. " МОНТАЖ ") (ref-287587-S37488237162008061200000)
УСТАНОВИТЬ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ (см. раздел " МОНТАЖ ") (ref-287585-S27806302522008061200000)
УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ РУЧКИ В СБОРЕ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ВНУТРЕННЮЮ СТЕКЛЯННУЮ ПОЛОСУ ПЕРЕДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ФОНАРЬ ОСВЕЩЕНИЯ В СБОРЕ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ КРЫШКУ ВСПОМОГАТЕЛЬНОГО ЗАХВАТА (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ ШТЕКЕРА РУЧКИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ДЕКОРАТИВНУЮ НАКЛАДКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)

Схема №135

Схема №136

Схема №137

Схема №138

Схема №139

СНЯТЬ ЗАДНЮЮ ДВЕРЦУ С ВНУТРЕННЕЙ ЗАГЛУШКОЙ РУЧКИ (см. раздел " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ КРЫШКУ ЗАХВАТА ВСПОМОГАТЕЛЬНОГО ДВЕРНОГО МЕХАНИЗМА (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ЗАДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ВНУТРЕННЮЮ ПОЛОСУ РАССЕИВАНИЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ЗАДНЮЮ ДВЕРЬ С ВНУТРЕННЕЙ РУЧКОЙ В СБОРЕ (см. раздел " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ КРЫШКУ СЕРВИСНОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ СТЕКЛО ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОДУЗЕЛ НИЖНЕЙ ОКОННОЙ РАМЫ ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ОКОННОЕ СТЕКЛО ЧЕТВЕРТИ ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОДУЗЕЛ СТЕКЛА ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОГОДНУЮ ПОЛОСУ ЗАДНЕЙ ДВЕРИ С помощью съемника зажима выведите зажим из зацепления и снять погодную полосу задней двери.
УДАЛЕНИЕ ПЕРЕДНЕЙ ОКОННОЙ РАМЫ ЗАДНЕЙ ДВЕРИ ПОДСКАЗКА: При снятии формовки передней оконной рамы задней двери, нагрейте корпус автомобиля и переднюю оконную раму задней двери с помощью теплового фонаря. Температура нагрева НАГРЕВ ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ Пункт Температура кузова транспортного средства от 40 до 60 ° C (от 104 до 60°C) Формовка от 20 до 30 ° С (68-66°C.) ПРИМЕЧАНИЕ: Не нагревайте кузов транспортного средства и формовку чрезмерно Используя нагрев, снять заднее.
СНЯТЬ ПРОСВЕРЛЕННЫЕ ЗАКЛЕПКИ ВЕРХНЕЙ ОКОННОЙ РАМЫ Поставить сверло 4 мм (0,16 дюйма) в дрель. Удалить с прикрытого наконечника заклепку без участка 5 мм (0 020 дюйма). ПОДСКАЗКА: Приклейте сверло, чтобы предотвратить слишком глубокое высверливание сверла. Слегка прижмите сверло к заклепкам, просверлите фланцы заклепок и удалить 7 заклепками. ПРИМЕЧАНИЕ: Если запрессовать сверло слишком сильно, это приведет к проворачиванию заклепкой.

Схема №140

Схема №141

Схема №142

Схема №143

УСТАНОВИТЬ ВЕРХНЮЮ ОКОННУЮ РАМУ ЗАДНЕЙ ДВЕРИ. Прочно удерживайте верхнюю оконную раму задней двери, устанавливая ее вместе с дверной рамой. Используя воздушный клепальщик или ручную заклепку с носовой деталью, установить верхнюю оконной рамы задней двери с помощью 7 новых заклепок. ПОДСКАЗКА: Если заклепка не может быть разрезана, потянуть ее один раз и отрежьте. ПРИМЕЧАНИЕ: Не прижимайте заклепкой, так как это приведет к повреждению клепателя и оправки. подтвердите, что заклепки правильно.
УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРНУЮ ЛЕНТУ С ПЕРЕДНЕЙ РАМОЙ ДЛЯ ФОРМОВАНИЯ РАМЫ ЗАДНЕЙ ДВЕРИ. Удалить оконную раму передней двери и заднюю дверь, используя тепловую лампу. Нагрейте стекло заднего стекла. Смойте переднее оконное окно. Отлейте оконную рамку передней двери. Не нагревайте кузов транспортного средства и оконную коробку заднего окна с помощью тепловой лампы. ПОДСКАЗКА: После удаления защитной бумаги держите открытый клей свободным от посторонних веществ. Зацепите зажим и установить формовку передней оконной рамы задней двери.
УСТАНОВИТЬ ЗАДНЮЮ ДВЕРЬ ПОГОДНАЯ ПОЛОСА Зацепите зажим и установить погодную полосу задней двери.
УСТАНОВИТЬ ПОДУЗЕЛ СТЕКЛА ЗАДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ ЧЕТВЕРТЬОКОННОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ НИЖНЮЮ ОКОННУЮ РАМУ ЗАДНЕЙ ДВЕРИ В СБОРЕ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ СТЕКЛО ЗАДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ КРЫШКУ СЕРВИСНОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ ЗАДНЮЮ ДВЕРЬ ВНУТРИ РУКОЯТКИ В СБОРЕ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ ВНУТРЕННЮЮ СТЕКЛЯННУЮ ПОЛОСУ ЗАДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ЗАДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ КРЫШКУ ЗАХВАТА ВСПОМОГАТЕЛЬНОГО ДВЕРНОГО МЕХАНИЗМА (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)
УСТАНОВИТЬ ЗАДНЮЮ ДВЕРЦУ ВНУТРИ ВИЛКИ РУЧКИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S28920316982008061200000)

Схема №144

Схема №145

Схема №146

Схема №147

Схема №148

Схема №149

Схема №150

Схема №151

Схема №152

СНЯТЬ ДВЕРНУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ С помощью съемника зажимов снять 13 зажимов и дверную крышку багажного отделения.
СНЯТЬ ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОЙ КАМЕРЫ В СБОРЕ (с интеллектуальной системой ключей) (см. " ДЕМОНТАЖ ") (ref-297858-S10711710422008090800000)
СНЯТЬ БЛОК ЦИЛИНДРА ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ Отсоединить шток, отсоединить кабель и разъем, отвернуть 2 гайки и снять блок цилиндров замка двери багажного отделения.
СНЯТЬ ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ СНАРУЖИ ГАРНИР Наденьте защитную ленту вокруг двери багажного отделения снаружи гарнира. Удалить 3 гайки. Используя формовочный съемник, выведите 2 зажима из зацепления и вынуть дверь багажного отсека наружу гарниром.
УДАЛИТЬ СИМВОЛ ЭМБЛЕМА ПОДСКАЗКА: При удалении эмблемы символа, нагреть дверь багажного отделения снаружи гарнисаж и символическую эмблему с помощью теплового фонаря. Температура нагрева НАГРЕВАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Предмет Температура двери багажного отсека снаружи гирлянда от 40 до 60 ° C (от 104 до 60°C) Символ эмблемы от 20 до 30 ° c (от 68 до 31°C) ПРИМЕЧАНИЕ: Не нагревать дверцу багажного отделений снаружи гарнитур и символику символа деревянного обозначения можно излишне класть защитную ленту вокруг символов эмблемы.

Схема №153

Схема №154

Схема №155

Схема №156

Установить СИМВОЛ ЭМБЛЕМА ПОДСКАЗКА: При установке эмблемы с символами вытрите защитную ленту, нагрейте крышку багажного отделения на внешней стороне и очистить защитное покрытие с помощью теплового фонаря. Температура нагрева НАГРЕВАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Элемент Температура крышки багажного отсека на внешней поверхности от 40 до 60 ° C (от 104 до 60°C) Знак защитный слой от 20 до 30 ° С (68-66°C) ПРИМЕЧАНИЕ: Не нагревайте дверцу багажного отделочного отделения на наружной поверхности декоративной двери. Установить эмблему символа.
УСТАНОВИТЬ ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ СНАРУЖИ ГАРНИР Зацепите 2 зажима и установить дверь багажного отделения снаружи гарнира. Установить 3 гайки.
УСТАНОВИТЬ ЦИЛИНДР ЗАМКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ Установить цилиндр замка двери багажного отделения с 2-мя гайками. Крутящий момент: 5,5 Н * м (56 кгс * см, 49 дюйм * фунт) Соединить кабель и разъем, подсоединить шток.
УСТАНОВИТЬ ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОЙ КАМЕРЫ В СБОРЕ (с интеллектуальной системой ключей) (см. " УСТАНОВКА ") (ref-297858-S01137818652008090800000)
УСТАНОВКА ДВЕРНОЙ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ Установить дверную крышку багажного отделения с помощью 13 зажимов.

Схема №157

Схема №158

СНЯТЬ ГАРНИР КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ ШТЕКЕРА РУЧКИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ КРЫШКУ ВСПОМОГАТЕЛЬНОГО ЗАХВАТА (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ СВЕТИЛЬНИК В СБОРЕ (см. раздел " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ВНУТРЕННЮЮ СТЕКЛЯННУЮ ПОЛОСУ ПЕРЕДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ ПОДУЗЛА РУЧКИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-287585-S36086095632008061200000)
СНЯТЬ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (см. " ДЕМОНТАЖ ") (ref-287587-S16315191252008061200000)
СНЯТЬ КРЫШКУ РАБОЧЕГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПОДУЗЕЛ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
ДЕМОНТИРОВАТЬ ПОГОДОСТОЙКУЮ ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ (СМ. " ДЕМОНТАЖ ") (ref-287579-S23641054822008061200000)
СНЯТЬ ГАРНИР ДВЕРНОЙ КОРОБКИ (см. " РАЗБОРКА ") (ref-287557-S14925641662008061200000)
СНЯТЬ ПОЛОСУ ПЕРЕДНЕЙ ДВЕРИ Используя тепловой свет, нагрейте полосу передней двери. Температура нагрева НАГРЕВ ТЕМПЕРАТУРА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Пункт Температура Кузов автомобиля от 40 до 60 ° C (104-96°C) ПРИМЕЧАНИЕ: Не нагревайте чрезмерно кузов автомобиля. Оттяните назад край полосы передней двери и потянуть ее параллельно кузову автомобиля, чтобы вытащить его.
СНЯТИЕ НИЖНЕЙ НАРУЖНОЙ ПОЛОСЫ ПЕРЕДНЕЙ ДВЕРИ Используя тепловой свет, нагрейте нижнюю наружную полосу передней двери. Температура нагрева ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРЫ элемента Температура кузова автомобиля от 40 до 60 ° C (от 104 до 60°C) ПРИМЕЧАНИЕ: Не нагревайте кузов автомобиля чрезмерно. Оттяните назад край нижней наружной полосы передней двери и потянуть ее параллельно кузову автомобиля, чтобы вытащить его.

Схема №159

Схема №160

Схема №161

Схема №162

ИНСТРУКЦИЯ по РЕМОНТУ При установке ленты с высокой степенью износа на поверхности кузова легко очистить поверхность кузова автомобиля. Используя тепловую лампу, нагрейте поверхность кузова транспортного средства. Температура нагрева ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура элемента 30 Температура кузова от 40 до 60 ° C (от 104 до 60°C) ПРИМЕЧАНИЕ: Не нагревайте кузов автомобиля чрезмерно. Протереть остатки клейкой ленты очистителем. Установочная температура между температурой окружающей среды ниже 15 ° С, выполнить процедуру установки после прогрева поверхности кузова автомобиля (монтажная поверхность дверной рамы) и лента до температуры от 20 - выше 30 ° С. Если какая-либо шероховатость или грязь остается при надавливании ленты на поверхность, воздух будет захвачен под лентой и приведет к плохому внешнему виду. ПОДСКАЗКА: разбрызгивание воды в цеху для осаждения пыли. Ключевые точки для работы с лентой Лента изгибается и скатывается легко. Храните ленту между плоскими кусками картона или другими подобными предметами и держите ее сухой и ровной. ПРИМЕЧАНИЕ: Не сгибайте ленту и не оставляйте ее в местах с высокой температурой. Основные моменты установки (как использовать ракель и процедуру монтажа) ПРИМЕЧАНИЕ: Обязательно соблюдать указанную скорость отжима ленты и угол наклона ракеля, чтобы избежать образования морщин или пузырьков воздуха. СОВЕТ: Любой угол зажима (для отжима вперед или для вытягивания) является приемлемым. Обязательно применять ленту, удаляя прокладочную бумагу на 10-20 мм от края ракеля. Ключевые точки для установки ленты (как использовать ракель и процедуру установки для отбортовки поверхностей), если трудно прижать ленту, нажать ее несколькими шагами, как показано на иллюстрации. Проверка после установки После завершения приложения проверить, аккуратно ли нанесена лента. Если лента не наносится аккуратно, повторно примените с использованием новой ленты. ПРИМЕЧАНИЕ: Не использовать ленту повторно.
УСТАНОВИТЬ НИЖНЮЮ НАРУЖНУЮ ПОЛОСУ ПЕРЕДНЕЙ ДВЕРИ См. рисунок, на котором показано расположение нижней наружной полосы передней двери. Удалить прокладочную бумагу и нанести полоску.
УСТАНОВКА ПОЛОСЫ ПЕРЕДНЕЙ ДВЕРИ ПРИМЕЧАНИЕ: Обязательно установить полосу передней двери после нанесения нижней наружной полосы передней двери. Обратитесь к иллюстрации, чтобы расположить полосу передней дверцы. Удалить съемную бумагу и нанести полоску.
УСТАНОВИТЬ ОГРАЖДЕНИЕ ДВЕРНОЙ КОРОБКИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
МОНТАЖ ПЕРЕДНЕЙ ДВЕРИ И ПОГОДОЗАЩИТЫ (СМ. " УСТАНОВКА ") (ref-287579-S21110957612008061200000)
УСТАНОВКА СТЕКЛОПАКЕТА ПЕРЕДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ПОДУЗЕЛ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ КРЫШКУ РАБОЧЕГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (см. " МОНТАЖ ") (ref-287587-S37488237162008061200000)
УСТАНОВИТЬ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ (см. раздел " МОНТАЖ ") (ref-287585-S27806302522008061200000)
УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ РУЧКИ В СБОРЕ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ВНУТРЕННЮЮ СТЕКЛЯННУЮ ПОЛОСУ ПЕРЕДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ПЕРЕДНЕЙ ДВЕРИ (СМ. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ФОНАРЬ ОСВЕЩЕНИЯ В СБОРЕ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ КРЫШКУ ВСПОМОГАТЕЛЬНОГО ЗАХВАТА (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ПЕРЕДНЮЮ ДВЕРЦУ ВНУТРИ ШТЕКЕРА РУЧКИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)
УСТАНОВИТЬ ДЕКОРАТИВНУЮ НАКЛАДКУ КРОНШТЕЙНА НИЖНЕЙ РАМЫ ПЕРЕДНЕЙ ДВЕРИ (см. " ПОВТОРНАЯ СБОРКА ") (ref-287557-S15094583842008061200000)

Схема №163

Схема №164

СНЯТЬ ЗАДНЮЮ ДВЕРЦУ С ВНУТРЕННЕЙ ЗАГЛУШКОЙ РУЧКИ (см. раздел " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ КРЫШКУ ЗАХВАТА ВСПОМОГАТЕЛЬНОГО ДВЕРНОГО МЕХАНИЗМА (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОДУЗЕЛ ОБРЕЗНОЙ ПЛАТЫ ЗАДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ВНУТРЕННЮЮ ПОЛОСУ РАССЕИВАНИЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ЗАДНЮЮ ДВЕРЬ С ВНУТРЕННЕЙ РУЧКОЙ В СБОРЕ (см. раздел " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ КРЫШКУ СЕРВИСНОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ (см. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ СТЕКЛО ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОДУЗЕЛ НИЖНЕЙ ОКОННОЙ РАМЫ ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ОКОННОЕ СТЕКЛО ЧЕТВЕРТИ ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОДУЗЕЛ СТЕКЛА ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТЬ ПОГОДОСТОЙКУЮ ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ (См. " ДЕМОНТАЖ ") (ref-287579-S30545082502008061200000)
СНЯТЬ ОГРАЖДЕНИЕ РАМЫ ЗАДНЕЙ ДВЕРИ (СМ. " РАЗБОРКА ") (ref-287557-S40973355302008061200000)
СНЯТИЕ ВНЕШНЕЙ ПОЛОСЫ ЗАДНЕЙ ДВЕРИ Используя тепловой свет, нагрейте внешнюю полосу задней двери. Температура нагрева ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРЫ элемента Температура кузова автомобиля от 40 до 60 ° C (104-96°C) ПРИМЕЧАНИЕ: Не нагревайте кузов транспортного средства чрезмерно. Оттяните назад край наружной полосы задней двери и потянуть ее параллельно кузову транспортного средства, чтобы оторвать его.
СНЯТЬ НИЖНЮЮ НАРУЖНУЮ ПОЛОСУ ЗАДНЕЙ ДВЕРИ Используя тепловую лампу, нагрейте наружную полосу башни задней двери. Температура нагрева ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРЫ элемента Температура кузова автомобиля от 40 до 60 ° C (от 104 до 60°C) ПРИМЕЧАНИЕ: Не нагревайте кузов транспортного средства чрезмерно. Оттяните назад край нижней наружной полосы задней двери и потянуть ее параллельно кузову транспортного средства, чтобы оторвать его.

Схема №165

Схема №166

ИНСТРУКЦИЯ по РЕМОНТУ При установке ленты с высокой степенью износа на поверхности кузова легко очистить поверхность кузова автомобиля. Используя тепловую лампу, нагрейте поверхность кузова транспортного средства. Температура нагрева ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура элемента 30 Температура кузова от 40 до 60 ° C (от 104 до 60°C) ПРИМЕЧАНИЕ: Не нагревайте кузов автомобиля чрезмерно. Протереть остатки клейкой ленты очистителем. Установочная температура между температурой окружающей среды ниже 15 ° С, выполнить процедуру установки после прогрева поверхности кузова автомобиля (монтажная поверхность дверной рамы) и лента до температуры от 20 - выше 30 ° С. Если какая-либо шероховатость или грязь остается при надавливании ленты на поверхность, воздух будет захвачен под лентой и приведет к плохому внешнему виду. ПОДСКАЗКА: разбрызгивание воды в цеху для осаждения пыли. Ключевые точки для работы с лентой Лента изгибается и скатывается легко. Храните ленту между плоскими кусками картона или другими подобными предметами и держите ее сухой и ровной. ПРИМЕЧАНИЕ: Не сгибайте ленту и не оставляйте ее в местах с высокой температурой. Основные моменты установки (как использовать ракель и процедуру монтажа) ПРИМЕЧАНИЕ: Обязательно соблюдать указанную скорость отжима ленты, силу и угол наклона ракеля, чтобы избежать образования складок или пузырьков воздуха. ПОДСКАЗКА: Любой угол зажима (для отжима вперед или для вытягивания) является приемлемым. Обязательно применять ленту при удалении защитной бумаги на 10-20 мм от края ракеля. Ключевые точки для установки ленты (как использовать ракель и процедуру установки для отбортовки поверхностей), если трудно прижать ленту, нажать ее несколькими шагами, как показано на иллюстрации. Проверка после установки После завершения приложения проверить, аккуратно ли нанесена лента. Если лента не наносится аккуратно, повторно примените с использованием новой ленты. ПРИМЕЧАНИЕ: Не использовать ленту повторно.
УСТАНОВИТЬ НИЖНЮЮ НАРУЖНУЮ ПОЛОСУ ЗАДНЕЙ ДВЕРИ См. иллюстрацию для расположения нижней наружной полосы задней двери. Удалить съемную бумагу и нанести полоску.
УСТАНОВИТЬ НАРУЖНУЮ ПОЛОСУ ЗАДНЕЙ ДВЕРИ ПРИМЕЧАНИЕ: Обязательно установить наружную полосу задней двери после нанесения нижней наружной полосы задней двери. Обратитесь к иллюстрации, чтобы расположить внешнюю полосу задней дверцы. Удалить прокладочную бумагу и нанести полоску. ПЕРЕУСТАНОВИТЬ ЗАДНЮЮ ДВЕРНУЮ РАМУ (СМ. " ПОВТОРНАЯ СБОРКА ") УСТАНОВИТЬ ЗАДНЕЕ СТЕКЛО ДВЕРИ В СБОРЕ С ВНУТРЕННЕЙ СТОРОНЫ (См. раздел " Установка ") (ref-287557-S28920316982008061200000)(ref-287579-S10817834482008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)(ref-287557-S28920316982008061200000)
