Схема №1
Схема №2
Схема №3
Схема №4
Схема №5
- ПРОВЕРИТЬ ВЫКЛЮЧАТЕЛЬ ЗАМКА ОКНА Проверить, что работа стекол дверей за исключением стекла двери со стороны водителя, стекла задней двери и стекла крыши отключается при нажатии переключателя блокировки окон главного выключателя стеклоподъемников. Убедиться в том, что стекла дверей, стекло задней дверцы и стекло крыши могут работать при повторном нажатии выключателя блокировки окон.
- Проверить AUTO SLIDE-обрыв / CLOSE FUNCTION Проверить, что переключатель раздвижной крыши может управлять стеклом крыши следующим образом, пока функция наклона вверх / вниз не работает: Стандарт: ПРИМЕЧАНИЕ: Стекло крыши останавливается на части пути, когда переключатель сдвижной кровли нажат с любой стороны во время операции АВТО.

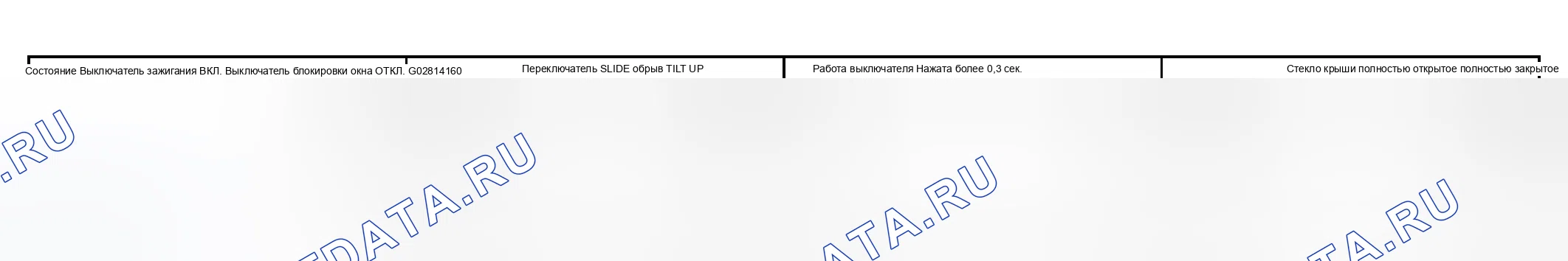

- Проверить AUTO TILT UP / DOWN FUNCTION Проверить, что переключатель раздвижной крыши может управлять стеклом крыши следующим образом, пока функция slide-обрыв / CLOSE не работает: Стандарт: ПРИМЕЧАНИЕ: Стекло крыши останавливается на части пути, когда переключатель сдвижной кровли нажат с любой стороны во время операции АВТО.
- ПРОВЕРКА ФУНКЦИИ УПРАВЛЕНИЯ РАЗДВИЖНОЙ КРЫШЕЙ ПОСЛЕ ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ При обоих следующих условиях проверить, что дверные стекла, стекло задней двери и стекло крыши могут работать даже после того, как выключатель зажигания выключен: В течение 43 секунд после отключения выключателя зажигания Дверь со стороны водителя закрыта
- ПРОВЕРКА РАБОТЫ ДЕФЛЕКТОРА 37 Проверить работу дефлектора АВТО. Запустить транспортное средство с полностью открытой раздвижной крышей 80 и убедиться, что дефлектор опускается (AUTO DOWN) по мере увеличения скорости транспортного средства или поднимается (AUTOMOPUP) при уменьшении скорости движения крыши. Проверить, чтобы отклоняющий элемент снижался в соответствии со скоростями транспортного средства, когда сдвижная крыша была полностью открыта во время движения. Убедиться, что раздвижная кровля автоматически наклоняется вверх / вниз в зависимости от скорости движения транспортного средства.
- ПРОВЕРКА ФУНКЦИИ ЗАЩИТЫ ОТ ЗАКЛИНИВАНИЯ: Функция защиты от заклинивания предотвращает попадание какой-либо части вашего стекла между кузовом автомобиля и стеклом крыши во время работы на крыше. Рабочее состояние: AUTO CLOSE AUTO ЗАКРЫТЬ при работе на раздвижной крыше после выключения выключателя зажигания AUTO TILT-DOWN во время срабатывания сдвижной крыши после отключения переключателя зажигания ВНИМАНИЕ: не проверять эту функцию, используя такую тонкую часть вашего кузова, как рука.
- ПРОВЕРИТЬ БЕЗОТКАЗНУЮ ФУНКЦИЮ Если стекло крыши не закрыто из-за неправильной работы функции защиты от замятия, выполнить следующую операцию. Затем вы можете закрыть стекло крыши с помощью функции ручного управления. Нажать переключатель раздвижной крыши на стороне TILT UP и удерживайте его в течение 10 секунд после того, как функция защиты от заедания сработает. Тогда можно использовать функцию ручного действия.
Схема №6
Схема №7
Схема №8
Схема №9
Схема №10
- Проверить SLIDING люк крыши MOTOR выключатель ASSY Снять переключатель двигателя раздвижной крыши (см. ЗАМЕНА ПЕРЕКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ РАЗДВИЖНОЙ КРЫШИ). Проверить целостность соединения между клеммами при эксплуатации выключателя. Стандарт: если результат не соответствует указанному, заменить выключатель.
- ПРОВЕРИТЬ ЖГУТ И СОЕДИНИТЕЛЬ (ДЛЯ ДВИГАТЕЛЯ РАЗДВИЖНОЙ КРЫШИ В СБОРЕ) Отсоединить разъем двигателя раздвижной крыши (см. раздел " ЗАМЕНА ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЕЙ НА КРЫШЕ С ВОЗМОЖНОСТЬЮ СКОЛЬЖЕНИЯ "). Проверить клеммы разъема бокового соединителя электрожгута. Стандарт: Если результат не соответствует указанному, то может возникнуть неисправность со стороны электрического жгута.
