ПримечаниеЕсли объектив камеры заднего вида протирается химическими веществами, такими как спирт, бензин, разбавитель и т. Д., Линза может обесцвечиваться. Для очистки объектива камеры заднего обзора обратитесь к разделу " Очистка транспортного средства " Руководства владельца.
Схема №15
Схема №16
Схема №17
Схема №18
Схема №19
Схема №20
- Снять аудиоблок или усилитель звука (с подключенным разъемом).звуковой блок: " Снятие и установка аудиоблока " Аудиоусилитель: Извлечение и монтаж усилителя звука (если он оборудован) (ref-512815-S34615970272012110200000)
- Проверить напряжение с помощью тестера цепи и осциллографа. ПРИМЕЧАНИЕ: Убедиться, что напряжение батареи составляет 11 В или более. " Режим зажигания " в следующей таблице представляет собой режим питания, доступный с системой бесключевого запуска. Для получения дополнительной информации см. ОПИСАНИЕ ФУНКЦИИ ЗАПУСКА ДВИГАТЕЛЯ БЕЗ КЛЮЧА. Выходы с клемм, отмеченных звездочкой (*), не могут быть измерены вольтметром, поскольку они являются импульсными сигналами. Использовать осциллоскоп для измерения этих выходов. (ref-512806-S12830632742012110200000)
[A] Разъем G231 (микрофон (если имеется))
| Номер терминала | Цвет проволоки | Схема | Нормальное напряжение | Состояние |
|---|---|---|---|---|
| 2* | КРАСНЫЙ/GRN | Сигнал микрофона | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 3 | BLU | Масса для микрофона | Прибл. 0 В | Режим зажигания: OFF, ACC или ON |
| 4 | GRN | Источник питания для микрофона | Прибл. 5 В | Режим зажигания: ACC или ON |
СПРАВОЧНАЯ ТАБЛИЦА НАПРЯЖЕНИЯ НА КЛЕММАХ
[B] Разъем G248 (аудиоблок)
| Номер терминала | Цвет проволоки | Схема | Нормальное напряжение | Состояние |
|---|---|---|---|---|
| 1 | УСТЬЕВОЕ ОБОРУДОВАНИЕ/КРАСНЫЙ | Источник питания | Прибл. 12 В | Режим зажигания: OFF, ACC или ON |
| 2 | КРАСНЫЙ/ЖЕЛТЫЙ | Источник питания (подсветка) | Прибл. 12 В | При включенной световой сигнализации зазора |
| Прибл. 0 В | Кроме указанного выше условия | |||
| 3* | WHT/GRN (без усилителя звука) | Фронтальный динамик (L) (+), tweeter (Л), центральный громкоговоритель (%) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| WHT (с усилителем звука) | Выход фронтального динамика для усилителя звука (L) (+) | Аудио: ВКЛ | ||
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 4* | GRY/RED (без усилителя звука) | Фронтальный громкоговоритель (R) (+), твиттер-динамик (r, +) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| BLK/YEL (с усилителем звука) | Выход переднего динамика для усилителя звука (R) (+) | Аудио: ВКЛ | ||
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 5 * | GRN (без усилителя звука) | Задний динамик (L) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| BLU/RED (с усилителем звука) | Выход заднего динамика для усилителя звука (L) (+) | Аудио: ВКЛ | ||
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 6 * | BLU (без усилителя звука) | Задний динамик (R) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| BLK/WHT (с усилителем звука) | Выход заднего динамика для усилителя звука (R) (+) | Аудио: ВКЛ | ||
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 8 | PNK/GRN | Рулевой переключатель (выключатель громкой связи) | Около 3,2 В | Режим зажигания: ACC или ON |
| 9 | WHT | Источник питания (ACC) | Прибл. 12 В | Режим зажигания: ACC или ON |
| 11 | BLK | Масса для аудиоблока | Прибл. 0 В | Режим зажигания: OFF, ACC или ON |
| 12 | BLU/BLK | Сигнал подсвета | См. раздел " ОПОРНАЯ ФОРМА СИГНАЛА ". (ref-512815-S36399217792012110200000)(ref-512815-S20676396242012110200000) | |
| 13 * | WHT/BLU (без усилителя звука) | Фронтальный громкоговоритель (L) (-), динамик (Л) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| RED (с усилителем звука) | Выход фронтального динамика для усилителя звука (L) (-) | Аудио: ВКЛ | ||
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 14 * | YEL (без усилителя звука) | Фронтальный громкоговоритель (R) (-), твиттер-динамик (r | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| LT GRN (с усилителем звука) | Выход переднего динамика для усилителя звука (R) (-) | Аудио: ВКЛ | ||
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 15 * | GRN/BLK (без усилителя звука) | Задний динамик (L) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| BLU/GRN (с усилителем звука) | Выход заднего динамика для усилителя звука (L) (-) | Аудио: ВКЛ | ||
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 16 * | BLU/RED (без усилителя звука) | Задний динамик (R) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| BLU (с усилителем звука) | Выход заднего динамика для усилителя звука (R) (-) | Аудио: ВКЛ | ||
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 17 | BRN (с усилителем звука) | Сигнальный выход включения питания усилителя звука | Прибл. 12 В | Режим зажигания: ACC или ON |
| 18 * | PPL | Вход сигнала скорости транспортного средства | См. " ПРОВЕРКА BCM И ЕГО ЦЕПЕЙ ". (ref-512781-S13279132792012110200000) | |
| 19 | PNK | Рулевой переключатель (звуковой выключатель управления) | Около 3,2 В | Режим зажигания: ACC или ON |
| 20 | PNK/BLK | Масса для переключателя рулевого управления (переключатель звукового контроля) | Прибл. 0 В | Режим зажигания: OFF, ACC или ON |
СПРАВОЧНАЯ ТАБЛИЦА НАПРЯЖЕНИЯ НА КЛЕММАХ
[C] Разъем G267 (фидер радиоантенны)
| Номер терминала | Цвет проволоки | Схема | Нормальное напряжение | Состояние |
|---|---|---|---|---|
| 2 | BLK | Источник питания для антенного усилителя | Прибл. 12 В | Аудио: ВКЛ |
СПРАВОЧНАЯ ТАБЛИЦА НАПРЯЖЕНИЯ НА КЛЕММАХ
[D] Разъем L11 (усилитель звука (если установлен))
| Номер терминала | Цвет проволоки | Схема | Нормальное напряжение | Состояние |
|---|---|---|---|---|
| 1 | BLU/BLK | Источник питания | Прибл. 12 В | Режим зажигания: OFF, ACC или ON |
| 2 | GRY | Сабвуфер (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 3 | LT GRN | Сабвуфер (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 4 | BLK | Масса для усилителя звука | Прибл. 0 В | Режим зажигания: OFF, ACC или ON |
| 5 | BLU/BLK | Источник питания | Прибл. 12 В | Режим зажигания: OFF, ACC или ON |
| 6 | GRN/YEL | Сабвуфер (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 7 | GRN/BLK | Сабвуфер (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 8 | BLK | Масса для усилителя звука | Прибл. 0 В | Режим зажигания: OFF, ACC или ON |
СПРАВОЧНАЯ ТАБЛИЦА НАПРЯЖЕНИЯ НА КЛЕММАХ
[E] Разъем L12 (усилитель звука (если имеется))
| Номер терминала | Цвет проволоки | Схема | Нормальное напряжение | Состояние |
|---|---|---|---|---|
| 1 | LT GRN | Вход переднего динамика от аудиоустройства (R) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 2 | RED | Вход переднего динамика от аудиоустройства (L) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 3 | BLU | Вход заднего динамика от аудиоблока (R) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 4 | BLU/GRN | Вход заднего динамика от аудиомодуля (L) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 5 | BRN | Вход сигнала включения питания усилителя звука | Прибл. 12 В | Режим зажигания: ACC или ON |
| 6 | BRN/WHT | Центральная колонка (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 7 | GRN | Задний динамик (L) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 8 | BLU | Задний динамик (R) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 9 | BLK/YEL | Твитер (R) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 10 | BLK/BLU | Твитер (л) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 11 | WHT/GRN | Фронтальный динамик (L) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 12 | GRY/КРАСНЫЙ | Фронтальный динамик (R) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 13 | BLK/YEL | Вход фронтального динамика от аудиоустройства (R) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 14 | WHT | Вход фронтального динамика от аудиоустройства (L) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 15 | BLK/WHT | Вход заднего динамика от аудиоустройства (R) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 16 | BLU/КРАСНЫЙ | Вход заднего динамика от аудиомодуля (L) (+) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 18 | BRN/BLU | Центральный динамик (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 19 | GRN/BLK | Задний динамик (L) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 20 | BLU/КРАСНЫЙ | Задний динамик (R) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 21 | RED | Твитер (R) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 22 | КРАСНЫЙ/BLU | Твитер (л) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 23 | WHT/BLU | Передний динамик (L) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
| 24 | YEL | Передний динамик (R) (-) | Аудио: ВКЛ | |
| См. раздел " ОПОРНАЯ ФОРМА ВОЛНЫ ". ВОЛНА ДИНАМИКА / МИКРОФОНА (ref-512815-S01448875122012110200000) | ||||
СПРАВОЧНАЯ ТАБЛИЦА НАПРЯЖЕНИЯ НА КЛЕММАХ
Дисплей осциллографа
Ниже показано типичное отображение формы сигнала, обеспечиваемое осциллографом.
ПримечаниеОтображение включает следующие типы данных: Формы сигналов могут изменяться в зависимости от условий измерения и технических характеристик транспортного средства.
Волна динамики / микрофона
ПримечаниеНапряжение меняется в зависимости от громкости и качества звука.
Сигнал микрофона (1)
| Канал | Исследование | Номер терминала |
|---|---|---|
| 1 | + | G231-2 |
| G231-3 |
СПРАВОЧНАЯ ТАБЛИЦА КАНАЛОВ ТЕРМИНАЛА
Сигнал динамика (1)
| Канал | Исследование | Номер терминала |
|---|---|---|
| 1 | + | G248-3, G248-4, G248-5, G248-6, L12-6 L12 L12 L12 L12 L12 L12 |
| G248-13, G248-14, G248-15, G248-16, L12-18, xto g L12 L12 L12 L12 L12 L12 |
СПРАВОЧНАЯ ТАБЛИЦА КАНАЛОВ ТЕРМИНАЛА
Сигнал усилителя звука (1)
| Канал | Исследование | Номер терминала |
|---|---|---|
| 1 | + | G248-3, G248-4, G248-5 или G248-6 |
| G248-11 |
СПРАВОЧНАЯ ТАБЛИЦА КАНАЛОВ ТЕРМИНАЛА
Дополнительный низкочастотный сигнал (1)
| Канал | Исследование | Номер терминала |
|---|---|---|
| 1 | + | L11-2 или L11-3 |
| L11-6 или L11-7 |
СПРАВОЧНАЯ ТАБЛИЦА КАНАЛОВ ТЕРМИНАЛА
Сигнал звукового блока (1)
| Канал | Исследование | Номер терминала |
|---|---|---|
| 1 | + | L12-1, L12-2, L12-3, L12-4, L12-13 L12 L12 L12 |
| L11-4 |
СПРАВОЧНАЯ ТАБЛИЦА КАНАЛОВ ТЕРМИНАЛА
Условие измерения
Схема №21
- Аудио: ВКЛ
Сигнал подсвета
| Канал | Исследование | Номер терминала |
|---|---|---|
| 1 | + | G248-12 |
| G248-11 |
СПРАВОЧНАЯ ТАБЛИЦА КАНАЛОВ ТЕРМИНАЛА
Условие измерения
Схема №22
- Когда габаритные огни или фары - это освещение.

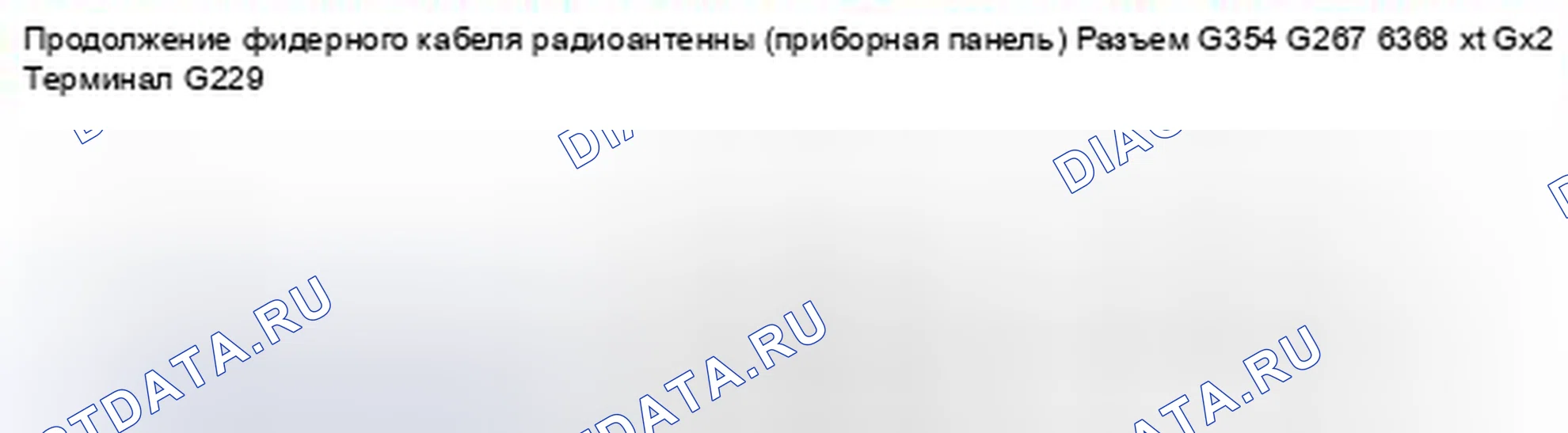

Фидерный кабель радиоантенны (приборная панель)
Отсоединить фидерный кабель радиоантенны (приборная панель) и проверить целостность, как показано на рисунке. Если результат проверки не соответствует указанному, заменить фидерный провод радиоантены (приборную панель).
Схема №23
Схема №24
Схема №25
Фидерный кабель радиоантенны (крыша)
Отсоединить фидерный кабель радиоантенны (крыша) и проверить целостность, как показано на рисунке. Если результат проверки не соответствует указанному, заменить фидерный провод радиоантены (кровля).
Схема №26
Схема №27
Схема №28
Схема №29
- Снять модуль подушки безопасности водителя (инфлятор), см. раздел " СНЯТИЕ И УСТАНОВКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ (ИНФЛЯТОРА) ". (ref-512772-S26661196552012110200000)
- Отсоединить разъем " S61 " выше переключателя рулевого управления и проверить сопротивление между следующими клеммами при каждом условии в таблице. Если результат проверки неудовлетворителен, заменить переключатель рулевого управления.6 ПРИМЕЧАНИЕ: Установить тестер на диодный диапазон при измерении между клеммами 3 и 9. Сопротивление переключателя рулевое управление ССЫЛКА ДИАГРАММА Значение сопротивления клеммы Условие измерения 11-8 56 ± 0,6 Ом Переключатель разговора: ВКЛ. 241 ± 2,4 Ом Отключвыключатель гака Громкость: вкл. 751 Ом + 7,5 Ом Вкл.
Схема №30
- Отсоединить отрицательный (-) кабель у батареи.
- Снять боковую облицовку багажника, см. раздел " СНЯТИЕ И УСТАНОВКА облицовки ". (ref-512799-S29401713262012110200000)
- Отсоединить разъемы усилителя звука (1).
- Отвернуть 3 болта усилителя звука (2).
- Извлечь усилитель звука (3) из багажника.
