Как проверить картер масляного насоса: диагностики
Проверить корпус предохранительного клапана масляного насоса на наличие изношенного отверстия вала, засорения прохода масла, трещин и других неисправностей.
Путем визуальной проверки убедиться в том, что масляный поддон, масляный фильтр и масляной фильтр не повреждены.
Схема №25
Схема №26
Схема №27
- Установить автомобиль на подъемник.
- Отсоединить кабель массы аккумуляторной батареи. (Рисунок 33): Разъединение кабеля массы аккумуляторных батарей
- Поднять транспортное средство.
- Убрать под крышку.
- Отсоединить клемму от датчика давления масла. (Рисунок 34): Отсоединение клеммы от датчика
- Снять сигнализатор давления масла. (Рисунок 35): Демонтаж сигнализатора давления масла
Схема №28
Схема №29
Схема №30
- Нанести упаковку жидкости на резьбу реле давления масла. Упаковка жидкости: THREE BOND 1324 или эквивалент (Таблица 36): Применение упаковки жидкости к резьбе переключателя давления масла
- Установить сигнализатор давления масла Момент затяжки 25 Н.м (2,5 кгс-м, 18,1 фут-фунт) Установка сигнализатора давления масла 37
- Подсоединить клемму сигнализатора давления масла. (Рисунок 38): Соединительная клемма сигнализатора
- Установить под крышку.
Убедиться, что масло не просачивается и не просачивается из места установки реле давления масла.
Схема №31
Схема №32
Схема №33
- Слить моторное масло, ослабив пробку для слива масла из двигателя. (Рисунок 39): Идентификация пробки для слива моторного масла
- Снять крышку доступа. (Рисунок 40): Снятие крышки доступа
- Демонтировать масляный фильтр с ST ST 498547000 КЛЮЧ МАСЛЯНОГО ФИЛЬТРА (Выпуск 41): Демонтаж масляного фильтра
- После установки масляного фильтра запустить двигатель и убедиться в отсутствии утечки масла вокруг резинового уплотнения. ПРИМЕЧАНИЕ: Фильтрующий элемент и корпус фильтра постоянно соединены; следовательно, чистка салона не требуется.
- Проверить уровень моторного масла. См. " ОСМОТР ", Моторное масло. (ref-178729-S42144374952005062100000)
Схема №34
Схема №35
Схема №36
Схема №37
Схема №38
- Поднять транспортное средство.
- Демонтировать под крышкой. (Рисунок 42): Демонтаж под крышкой
- Слить полностью охлаждающую жидкость двигателя. См. " СЛИВ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ", ЗАМЕНА, Хладагент двигателя. (ref-178724-S41423551702005062100000)
- Слить моторное масло (см. раздел " ЗАМЕНА "). (ref-178729-S15386661172005062100000)
- Отвернуть болты крепления водопроводной трубы к двигателю. (Рис. 43): Демонтаж болтов водовода
- Отсоединить водяные шланги от маслоохладителя. (Рисунок 44): Отсоединение водяных шлангов от масляного охладителя
- Снять масляный фильтр с помощью ST. См. " ДЕМОНТАЖ ", Масляный фильтр двигателя. ST 49854700 КЛЮЧ ДЛЯ МАСЛЯНОГО ФИЛЬТРА ПРИМЕЧАНИЕ: Установить контейнер под автомобиль. (Рисунок 45): Снятие масляного фильтра с помощью СТ (ref-178729-S24562936372005062100000)
- Снять штуцер и демонтировать маслоохладитель. (Выпуск 46): Демонтаж штуцера и демонтажа маслоочистителя
- Проверить, не засорены ли проходы охлаждающей жидкости методом воздушного дутья.
- Проверить сопрягаемые поверхности прокладки, верхней канавки масляного поддона и масляного фильтра на отсутствие повреждений.
Схема №39
Схема №40
Схема №41
Схема №42
- Установить маслоохладитель на верхний масляный поддон с соединительной трубой. Момент затяжки: T: 54 + / -5 Н.м (5,5 + / - 0,5 кг-м, 39,8 + / − 3,6 фут-фунт) ВНИМАНИЕ! Всегда использовать новую прокладку. (Выпуск 47): Установка масляного охладителя на верхнем масляном поддоне с соединительным трубопроводом
- Установить масляный фильтр, используя СТ См. " УСТАНОВКА ", Фильтр масла двигателя ST 49854700 КЛЮЧ МАСЛЯНОГО ФИЛЬТРА (Выпуск 48): Установка масляного фильтра с помощью СТ (ref-178729-S14973684232005062100000)
- Установить водяной шланг. (Рисунок 49): Установка водяного шланга
- Установить на двигатель водопроводную трубу с моментом затяжки 6,4 Н.м (0,65 кгс-м, 4,7 фут-фунт) Монтаж водопровода 50
- Залить моторное масло. См. " ЗАМЕНА ", Моторное масло (ref-178729-S15386661172005062100000)
- Заправить охлаждающую жидкость двигателя. См. " ЗАПРАВКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ ", ЗАМЕНА, Хладагент двигателя. (ref-178724-S12492379372005062100000)
- Проверить уровень моторного масла. См. " ОСМОТР ", Моторное масло. (ref-178729-S42144374952005062100000)

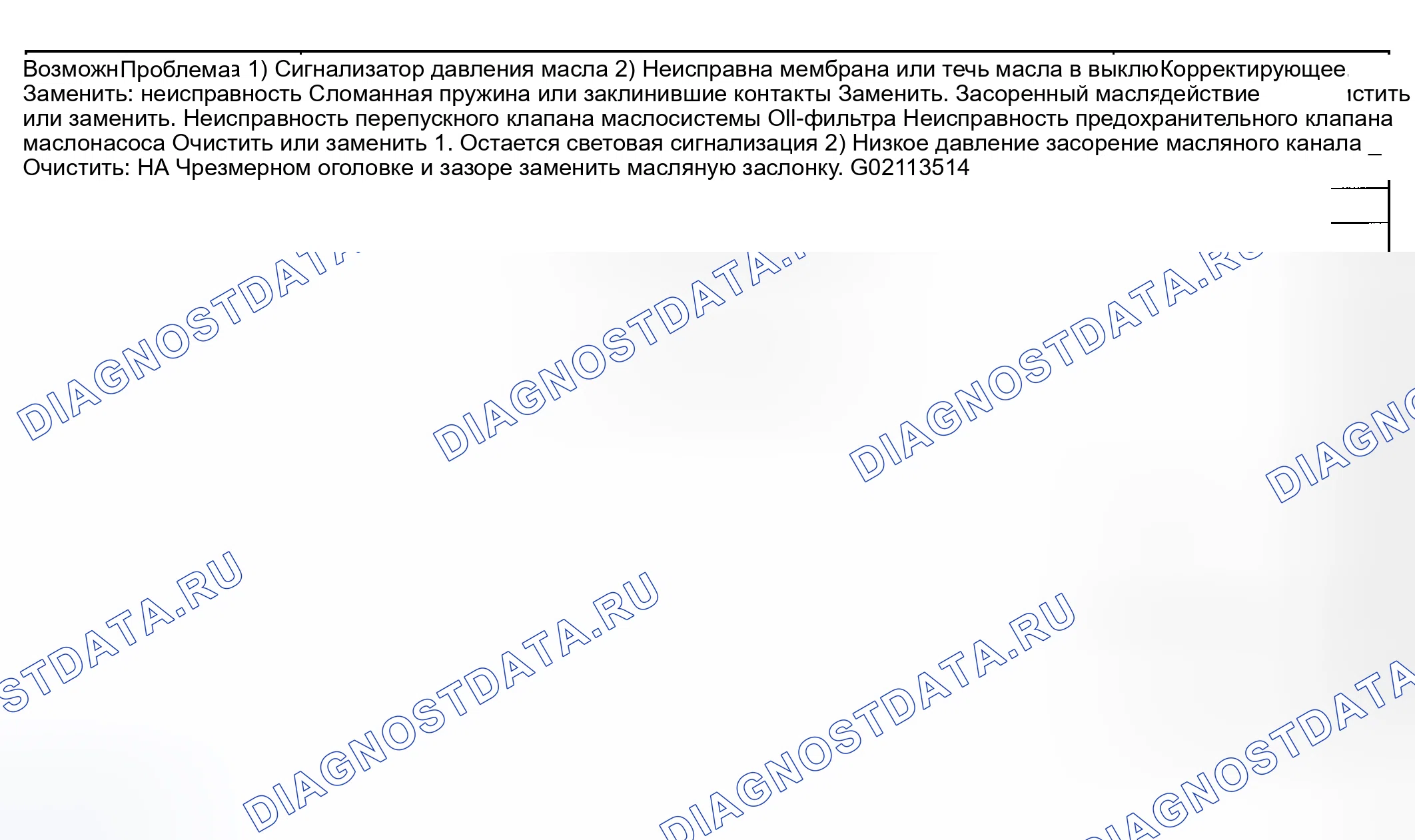

Перед проведением диагностики убедиться в правильности уровня моторного масла и отсутствии утечки масла.
