Постановка на охрану (за исключением пассивного взведения)
Система может быть вооружена несколькими способами. Выполнить одно из следующих действий
Заприте двери своим ключом
Удалить ключ от ключа. Выход из замка. Автомобиль, Закрыть все, Если ключ от ключа.
Схема №1
Светодиод STATUS контроль загорается на 30 секунд, затем начинает мигать. * * (1) Теперь система взведена.
Блокировка дверей изнутри транспортного средства
Вынуть ключ из выключателя зажигания. Открыть дверь водителя или переднего пассажира. Нажать на выключатель центрального замка. Выйдите из автомобиля и закрыть все двери. * При необходимости закрыть багажник или люк. * Затем
Светодиод STATUS контроль загорается на 30 секунд, затем начинает мигать. * * (1) Теперь система взведена.
Схема №2
Застопорите двери пультом дистанционного управления
Удалить ключ от ключа. Выход ключа. Автомобиль, Закрыть все Ключ.
Двери заперты. (2)
Сигнальные огни задних габаритов и маркера или поворота автомобиля мигают один раз. (3)
Зуммер автомобиля стрекочет один раз. дельта
Светодиод STATUS контроль загорается на 30 секунд, затем начинает мигать. * * (1) Теперь система взведена.
Схема №3
Схема №4
Схема №5
Схема №6
* Система не будет ARM, пока любая из дверей, багажник или люк открыт.
Дельта если ваш автомобиль оснащен зуммером.
* * Для некоторых автомобилей светодиод выключится вместо мигания через 30 секунд.
Разоружение безопасности (за исключением пассивного разоружения)
Система может быть разоружена несколькими способами. Выполнить одно из следующих действий:
Разблокируйте двери своим ключом
Вставить ключ в выключатель дверного ключа и повернуть его к задней части транспортного средства.
Светодиод STATUS контроль перестает мигать. * * (1)
Теперь система находится в состоянии DISARMED. *
Схема №7
Разблокируйте двери с помощью пульта дистанционного управления
Нажать кнопку разблокировки на пульте дистанционного управления. Одновременно
Дверь водителя отпирается. (2)
Сигнальные огни задних габаритов и маркера или поворота автомобиля мигают дважды. (3)
Зуммер автомобиля щебечет дважды. дельта
Светодиод STATUS контроль перестает мигать. * * (1)
Теперь система находится в состоянии DISARMED. *
Повторно нажать кнопку разблокировки в течение 3 секунд после разблокировки двери водителя, чтобы разблокировать оставшиеся двери.
Схема №8
Использовать выключатель зажигания
Вставить ключ в выключатель зажигания, затем включить его
Светодиод STATUS контроль перестает мигать. * * (1)
Теперь система находится в состоянии DISARMED. *
Схема №9
Этот метод разоружения используется редко. Вы должны быть внутри транспортного средства, пока система вооружена для того, чтобы сделать это.
ПримечаниеЕсли в течение 2 секунд, когда система находится в состоянии DISARMED, загораются сигнальные огни задних габаритов и маркера или поворота вашего транспортного средства *, ТРИГГЕРНАЯ ПАМЯТЬ была активирована; что-то ВЫЗВАЛО ТРЕВОГУ, пока вы были вдали от транспортного средства.
Схема №10
Схема №11
Схема №12
* Обратить внимание, что если система использует светодиод системы иммобилайзера двигателя вашего автомобиля вместо STATUS контроль, светодиод будет продолжать мигать.
Дельта если ваш автомобиль оснащен зуммером.
* * Не применяется к транспортным средствам, которые не мигают во время вооруженной фазы.
Пассивное (автоматическое) взведение и разгрузка
Когда Scion Security запрограммирован на пассивное программирование ARM, система будет использовать задержку после снятия ключа зажигания и закрытия всех дверей и багажника; вам не нужно запирать двери. Когда вы вернетесь в свой автомобиль и откроете дверь, вы должны вставить ключ в выключатель зажигания и включить его во время задержки входа (0, 15 или 30 секунд), иначе сработает тревога. Если вы активируете двери, то обычный ARMING отключит пассивный ввод ARM. (ref-378669-S39911820242010112700000)
Для ПАССИВНОГО АРМ системы
Вынуть ключ из выключателя зажигания.
Выйдите из транспортного средства и закрыть все двери. (Система не будет ARM, пока открыта любая из дверей.)
При необходимости закрыть багажник или люк. (Система не будет ARM, пока багажник или люк открыты.)
После закрытия последней двери, багажника или люка
Светодиод STATUS контроль включается на 30 секунд, затем начинает мигать. * * (1)
Теперь система ВООРУЖЕНА.
Схема №13
На отключение системы ПАССИВНО ВЗВЕДЕН
Вход в транспортное средство через переднюю дверь.
Начинается ЗАДЕРЖКА ВХОДА
Светодиод STATUS контроль загорится (мигание отсутствует). (2)
Вставить ключ в выключатель зажигания и повернуть его в положение «ВКЛ» до окончания ЗАДЕРЖКИ ВВОДА. *
Светодиод выключается. Теперь система находится в состоянии DISARMED.
Схема №14
Вы также можете отключить систему, используя любой из методов, описанных в разделе " ОТКЛЮЧЕНИЕ БЕЗОПАСНОСТИ (за исключением ПАССИВНОГО ОТКЛЮЧЕНИЯ) ". (ref-378669-S06098025952010112700000)
ПримечаниеЕсли задние и габаритные огни вашего автомобиля включаются на 2 секунды, когда ключ зажигания повернут в положение " ВКЛ "., сработала ТРИГГЕРНАЯ ПАМЯТЬ; что-то ВЫЗВАЛО ТРЕВОГУ, пока вы были вдали от транспортного средства.
* Если время ENTRY DELAY (ЗАДЕРЖКА ВВОДА) истекает до того, как выключатель зажигания переключится в положение ON (ВКЛ), сработает ALARM (ТРЕВОГА). Чтобы отключить систему во время тревоги, вставить ключ зажигания и включить его или нажать и отпустить кнопку разблокировки пульта дистанционного управления.
* * Для некоторых автомобилей светодиод выключится вместо мигания через 30 секунд.
Схема №15
Схема №16
Автоматическое перезарядка
Однако, если вы не откроете дверь или багажник в течение 30 секунд, система бесключевого доступа повторно заблокирует двери и Scion Security REARM через 30 секунд.
Как БЕЗОПАСНОСТЬ автоматически перевооружается
Схема №17
Сигналы тревоги
Если система находится в состоянии ARMED, ALARM срабатывает при любом из следующих событий:
Схема №18
Схема №19
Схема №20
Схема №21
Схема №22
- Принудительное открытие двери, либо багажника или люка без ключа Вытягивание рычага освобождения багажника внутрь автомобиля также ВЫЗОВЕТ СРАБАТЫВАНИЕ СИГНАЛИЗАЦИИ.
- Ручная разблокировка двери Ручное управление внутренней кнопкой блокировки ВЫЗОВЕТ ТРЕВОГУ. ПРИМЕЧАНИЕ. Поскольку это действие ВЫЗОВЕТ ТРЕВОГУ, важно, чтобы вы не задействовали систему, пока кто-то находится в транспортном средстве.
- " Горячая проводка " автомобиля Scion Security может обнаружить отсутствие ключа зажигания, если цепь зажигания замкнута в попытке завести автомобиль.
- Постукивание или разбитие стекла Шум от постукивания или разбития стекла СНАЧАЛА ВЫЗЫВАЕТ ПРЕДУПРЕЖДЕНИЕ, затем обычную ТРЕВОГУ. См. Описание того, как " ДАТЧИК РАЗБИТИЯ СТЕКЛА ЗАПУСКАЕТ ТРЕВОГИ ". ПРИМЕЧАНИЕ: Датчик пробоя стекла деактивируется при включении тревожной сигнализации. (ref-378669-S25268228712010112700000)
- Восстановление питания Если питание системы прерывается, когда она находится в состоянии ARMED, при восстановлении питания немедленно срабатывает ALARM.
Обычная тревога (1)
При срабатывании СИГНАЛИЗАЦИИ любым способом, отличным от первоначального обнаружения ДАТЧИКОМ РАЗБИТИЯ СТЕКЛА, происходит следующее
Звуковой сигнал звучит многократно в течение 60 секунд.
Фары многократно мигают в течение 60 секунд.
Сигнальные огни задних габаритов и маркера или поворота мигают многократно в течение 60 секунд.
Стартер отключается (без запуска двигателя) до тех пор, пока система не будет ОТКЛЮЧЕНА.
Дверной замок будет повторно заблокирован, если кто-то войдет внутрь и разблокирует кнопку внутреннего замка.
После 60 секунд ALARM система будет REARM и продолжать защищать автомобиль.
Схема №23
WARN-AWAY ALARM (предупредительный сигнал) (2)
При первоначальном обнаружении шума от постукивания по стеклу или разбивания стекла ДАТЧИК РАЗБИТИЯ СТЕКЛА ВЫДАЕТ ПРЕДУПРЕЖДЕНИЕ ОБ ОТСУТСТВИИ СИГНАЛА ТРЕВОГИ
Звуковой сигнал звучит многократно в течение 20 секунд.
Фары многократно мигают в течение 20 секунд.
Сигнальные огни задних габаритов и маркера или поворота мигают многократно в течение 20 секунд.
Если ДАТЧИК РАЗБИТИЯ СТЕКЛА снова обнаруживает шум, или если дверь или багажник открыты, пока система еще ВЗВЕДЕНА, активируется обычная ТРЕВОГА (описанная выше).
Схема №24
Останов сигнализации
Просто отключить систему с помощью пульта дистанционного управления или ключа, как описано в разделе " ОТКЛЮЧЕНИЕ ЗАЩИТЫ (кроме пассивного отключения) ". (ref-378669-S06098025952010112700000)
Информация датчика разбития стекла.
Scion Security обеспечивает защиту вашего автомобиля выше и за пределами мониторинга точки входа - он " слушает " шум, производимый постукиванием или разбитием стекла. Используя микрофон, разработанный специально для этой задачи, ДАТЧИК РАЗБИТИЯ СТЕКЛА способен игнорировать другие шумы, что помогает предотвратить возникновение " ложных тревог ".
Процедура проверки датчика разбития стекла
Когда Scion Security был установлен в вашем автомобиле, были приняты меры для регулировки уровня чувствительности датчика разбития стекла. Вы можете наблюдать, как он работает, следуя процедуре, указанной ниже.
Схема №25
Схема №26

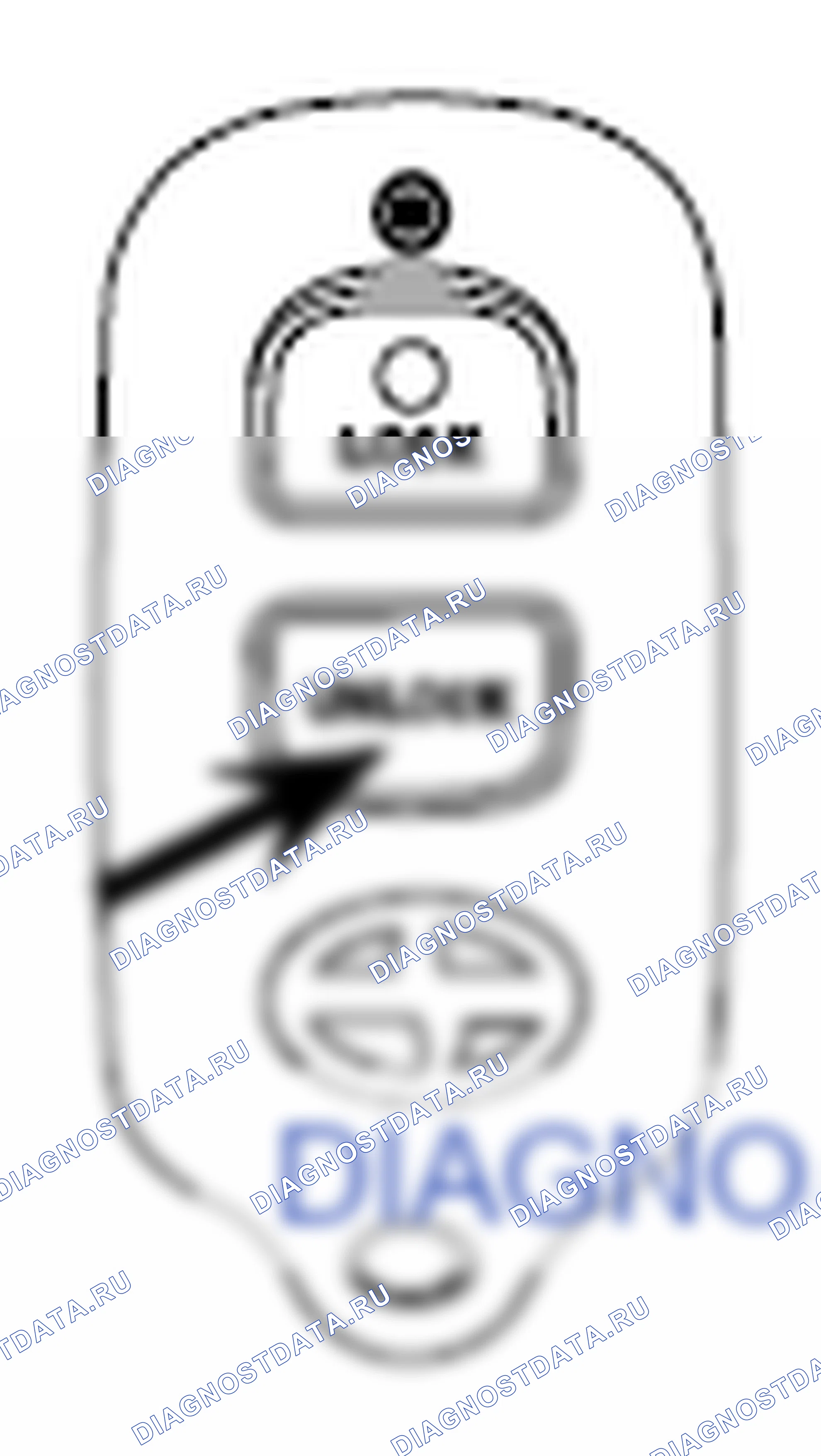

Схема №27
- АРМ системы. Нажать кнопку блокировки на пульте дистанционного управления или заприте двери ключом. (Помните, что система не будет ARM, если какая-либо дверь, багажник или люк открыты.)
- Подождать, пока светодиодный индикатор STATUS контроль начнет мигать. Светодиод будет мигать через 30 секунд после последней двери, багажник или люк закрыты. * для некоторых транспортных средств светодиод выключится вместо того, чтобы мигать по истечении 30 секунд.
- Острием ключа коснитесь центра окна двери водителя. Постучите по стеклу от легкого до умеренного усилия. ВНИМАНИЕ: Не ударяйте стекло с чрезмерным усилием, особенно в холодную погоду, иначе вы можете треснуть или разбить его. Должен сработать предупреждающий сигнал тревоги. Если тревога не срабатывает, убедиться, что вы выполнили процедуру правильно и повторить попытку. При обнаружении того, что система работает неправильно, свяжитесь с вашим дилером Scion для получения дополнительной информации.
- DISARM система остановит предупредительный сигнал. Нажать кнопку разблокировки
Программирование
Безопасность Scion установлена на заводе-изготовителе не пассивно ARM. Чтобы изменить работу системы для работы в режиме пассивного взведения, а также настроить время задержки входа, следовать приведенной ниже процедуре. Для получения дополнительной информации об этой функции см. " ПАССИВНОЕ (АВТОМАТИЧЕСКОЕ) взведение и обезоруживание ". (Неприменимо к транспортным средствам с системой Smart ключ. Пожалуйста, обратитесь к дилеру Sction за информацией о программировании). (ref-378669-S03481169522010112700000)
Включение / выключение пассивного взведения выбора времени задержки ввода
ОТКЛЮЧИТЬ систему безопасности, прежде чем продолжить работу с помощью пульта дистанционного управления или ключа, как описано в разделе " Отключение системы безопасности (за исключением пассивного отключения) ". (ref-378669-S06098025952010112700000)
Схема №28
Схема №29
Схема №30
Предупреждающая и предупреждающая информация
| Предупреждение | Данный продукт применим только для автомобилей с 12 В постоянного тока, отрицательными спецификациями массы. Не использовать в транспортных средствах с 24V спецификациями. В противном случае может произойти повреждение агрегата или пожар. Никогда не пытайтесь разобрать или модифицировать изделие. В противном случае может произойти несчастный случай, пожар или поражение электрическим током. При замене предохранителей обязательно использовать предохранители с одинаковой указанной мощностью (ампер.) В противном случае может произойти повреждение агрегата или транспортного средства, пожар или поражение электрическим током. Если возникает ненормальное состояние, такое как проливание жидкостей на продукт, или продукт, выделяющий дым или странные запахи, немедленно прекратите его использование и проконсультируйтесь с дилером, у которого вы приобрели продукт. Продолжение использования продукта до принятия корректирующих мер может привести к несчастному случаю, травме или пожару. Никогда не натягивайте пластиковый пакет на голову. В противном случае может произойти серьезная травма или смерть от удушья. |
|---|
| Внимание | Не использовать этот продукт для приложений, отличных от использования в автомобиле. Иначе это может привести к поражению электрическим током или травме. Не позволяйте детям играть с пультами дистанционного управления. В противном случае двери могут быть заблокированы или разблокированы, охранная система взведена или обезоружена, или непреднамеренно сработала сигнализация. Если этот продукт упал или его корпус поврежден, отключить провод питания и свяжитесь с дилером, у которого вы приобрели его, чтобы получить обслуживание. |
|---|
