Схема №16
| Нет. | Составные части | Описание | |
|---|---|---|---|
| 1. | Дверное зеркало (со стороны водителя / пассажира) | Двигатель дверного зеркала | Он заставляет зеркальную поверхность работать из стороны в сторону и вверх и вниз с помощью электроэнергии, которую подает блок управления позиционером автоматического привода. Обратитесь к " " РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " " для получения подробной информации о месте установки. (ref-672670-S42601465142014112400000) |
| Зеркальный датчик | Датчик зеркала установлен на дверном зеркале. Сопротивление двух датчиков (горизонтального и вертикального) изменяется при срабатывании дверного зеркала. Блок управления позиционером автоматического привода рассчитывает положение зеркала двери в соответствии с изменением напряжения двух входных клемм датчика. См. раздел " РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " для получения подробной информации о месте установки. (ref-672670-S42601465142014112400000) | ||
| 2. | Привод и электроагрегат (блок управления) АБС | Передайте сигнал скорости транспортного средства в блок управления сиденьем водителя через CAN-коммуникацию. Обратитесь к разделу " РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " для получения подробной информации о месте установки. (ref-672633-S17736970132014112400000) | |
| 3. | Блок автоматического управления позиционером привода | См. раздел " БЛОК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПОЗИЦИОНЕРОМ ПРИВОДА ". (ref-672616-S20550259492014112400000) | |
| 4. | Селектор переключения передач CVT (переключатель задержки) | На селекторе переключения передач CVT установлен переключатель задержки, который выключается при нахождении переключателя в положении P. Блок управления креслом водителя определяет, что селектор переключения передач вариатора находится в положении Р, если в этой цепи отсутствует целостность (см. " " СИСТЕМА УПРАВЛЕНИЯ ВАРИАТОРОМ: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " ") для получения подробной информации о месте установки. (ref-672632-S20964797742014112400000) | |
| 5. | TCM | В блок управления креслом водителя по CAN-связи поступают сигналы Сигнал положения переключения (диапазон Р) Идентификация трансмиссии: вариатор Подробное место установки смотри " " СИСТЕМА УПРАВЛЕНИЯ ВАРИАТОРОМ: РАСПОЛОЖЕНИЕ СОСТАВНЫХ ЧАСТЕЙ " ". (ref-672632-S20964797742014112400000) | |
| 6. | Комбинированный счетчик | Передайте сигнал скорости транспортного средства в блок управления сиденьем водителя по шине CAN. См. раздел " СИСТЕМА ИЗМЕРИТЕЛЯ: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " для получения подробной информации о месте установки. (ref-672645-S23808416192014112400000) | |
| 7. | BCM | Распознает следующее состояние и передает его в блок управления сиденьем водителя по CAN-связи. Положение рукоятки: Lhd Дверь водителя: обрыв / CLOSE Положение выключателя зажигания: ACC / ON Блокировка двери: разблокировка (с интеллектуальным ключом или переключателем запроса двери со стороны водителя) ключ ID стартер: CRANKING / OTHER Детальное расположение см. в разделе " СИСТЕМА УПРАВЛЕНИЯ КУЗОВОМ: МЕСТОПОЛОЖЕНИЕ КОМПОНЕНТОВ ". (ref-672646-S12674345792014112400000) | |
| 8. | IPDM E / R | Сигнал включения / выключения селектора переключения передач CVT (переключатель фиксации) передается в блок управления сиденьем водителя по CAN-связи. См. подробное место установки " IPDM E / R: COMPONENT PARTS LOCATION ". (ref-672640-S07327263302014112400000) | |
| 9. | Выключатель дистанционного управления дверным зеркалом | Зеркальный переключатель | Зеркальный переключатель встроен в выключатель дистанционного управления дверным зеркалом. Он управляет углом лицевой стороны дверного зеркала и передает операцию регулировки поверхности зеркала на блок автоматического управления позиционером привода. См. раздел " " РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " " для получения подробной информации о месте установки. (ref-672670-S42601465142014112400000) |
| Переключатель переключения | Переключатель переключения интегрирован в выключатель дистанционного управления дверным зеркалом. Переключатель имеет три положения (L, N и R). Он изменяет двигатель рабочего дверного зеркала путем передачи управляющего сигнала на блок автоматического управления позиционером привода. См. " " РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " " для получения подробной информации о месте установки. (ref-672670-S42601465142014112400000) | ||
| 10. | Переключатель памяти сидений | Установить переключатель | Обратитесь к разделу " ПЕРЕКЛЮЧАТЕЛЬ ПАМЯТИ КРЕСЛА ". (ref-672616-S21478111512014112400000) |
| 11. | Подъемный двигатель (задний) | Подъемный двигатель (задний) | Подъемный электродвигатель (задний) установлен на раме подушки скольжения сиденья. Привод подъемного электродвигателя (заднего) осуществляется с помощью блока управления сиденьем водителя. Подъемник сиденья (задняя часть) перемещается вверх / вниз путем изменения направления вращения подъемного двигателя (задней части). Подробное описание места установки см. в разделе " СИСТЕМА СИЛОВЫХ КРЕСЕЛ: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ". (ref-672657-S09351504492014112400000) |
| Датчик подъема (задний) | Датчик подъема (задний) установлен на раме боковой подушки сиденья. Импульсный сигнал вводится в блок управления сиденьем водителя при управлении подъемом (задним). Блок управления сидением водителя подсчитывает импульс и рассчитывает величину подъема (заднего) сиденья. Подробное место установки см. " " СИСТЕМА СИЛОВОГО КРЕСЛА: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " ". (ref-672657-S09351504492014112400000) | ||
| 12. | Двигатель откидывания назад | Двигатель откидывания назад | Двигатель откидывания сиденья установлен на раме спинки. Привод откидного сиденья приводится в действие блоком управления сиденьем водителя. Спинка сиденья откидывается вперед / назад путем изменения направления вращения двигателя откидывающегося сиденья. Подробное описание места установки см. в разделе " СИСТЕМА КРЕСЛА С ЭЛЕКТРОПРИВОДОМ: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ". (ref-672657-S09351504492014112400000) |
| Датчик откидывания назад | Датчик откидывания назад встроен в двигатель откидного сиденья. Импульсный сигнал подается на вход блока управления сиденьем водителя, когда откидывание назад включено. Блок управления сидением водителя подсчитывает импульс и рассчитывает величину наклона сиденья. См. раздел " СИСТЕМА КРЕСЛА С ЭЛЕКТРОПРИВОДОМ: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " для получения подробной информации о месте установки. (ref-672657-S09351504492014112400000) | ||
| 13. | Блок управления сиденьем водителя | Обратитесь к разделу " БЛОК УПРАВЛЕНИЯ КРЕСЛОМ ВОДИТЕЛЯ ". (ref-672616-S04742624842014112400000) | |
| 14. | Двигатель скольжения | Двигатель скольжения | Электродвигатель скольжения сиденья установлен на раме подушки сиденья. Двигатель скольжения сиденья приводится в действие с помощью блока управления сиденьем водителя. Перемещайте сиденье вперед / назад, изменяя направление вращения электродвигателя скольжения. Подробное описание места установки см. в разделе " СИСТЕМА СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ". (ref-672657-S09351504492014112400000) |
| Датчик скольжения | Датчик скольжения встроен в двигатель скольжения. Импульсный сигнал подается на вход блока управления сиденьем водителя, когда выполняется скольжение. Блок управления сидением водителя подсчитывает импульс и рассчитывает величину скольжения сиденья. Подробное место установки см. " СИСТЕМА Питание Сиденье: COMPONENT PARTS LOCATION ". (ref-672657-S09351504492014112400000) | ||
| 15. | Подъемный двигатель (передний) | Подъемный двигатель (передний) | Подъемный двигатель (передний) установлен на боковую подушку рамы сиденья. Привод подъемного двигателя осуществляется с помощью блока управления сиденьем водителя. Подъемник для сиденья (передняя часть) перемещается вверх / вниз за счет изменения направления вращения подъемного электродвигателя (передней части). Подробное описание места установки см. в разделе " СИСТЕМА СИЛОВЫХ КРЕСЕЛ: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ". (ref-672657-S09351504492014112400000) |
| Датчик подъема (передний) | Датчик подъема (передний) установлен в электродвигателе подъема (задний).при работе электродвигателя подъема (заднего) импульсный сигнал с датчика подъема поступает на блок управления креслом водителя, который подсчитывает импульс и рассчитывает положение сиденья при подъеме (заднее). См. подробное место установки " СИСТЕМА Питание Сиденье: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ". (ref-672657-S09351504492014112400000) | ||
| 16. | Выключатель кресла с электроприводом | Скользящий переключатель | Скользящий переключатель предназначен для включения переключателя сидений на боковой поверхности подушки сиденья. Рабочий сигнал вводится в блок управления сиденьем водителя при срабатывании скользящего переключателя. Подробное место установки см. " " СИСТЕМА Питание Сиденье: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " ". (ref-672657-S09351504492014112400000) |
| Отклоняющийся переключатель | Рабочий сигнал подается на вход блока управления сиденьем водителя при срабатывании переключателя откидывания назад, а при срабатывающем переключателе - в блок управления сидением водителя. Более подробная информация о месте установки приведена в разделе " СИСТЕМА СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ ". (ref-672657-S09351504492014112400000) | ||
| Подъемный переключатель (передний) | Подъемный переключатель (передний) оборудован для включения переключателя сиденья на боковой поверхности подушки сиденья. Рабочий сигнал вводится в блок управления сиденьем водителя при приведении в действие подъемного переключателя (переднего). Обратитесь к " " Питание Сиденье система: COMPONENT PARTS LOCATION " " за подробным описанием места установки. (ref-672657-S09351504492014112400000) | ||
| Подъемный переключатель (задний) | Подъемный переключатель (задний) оборудован для включения переключателя сиденья на боковой поверхности подушки сиденья. Рабочий сигнал вводится в блок управления сиденьем водителя при срабатывании подъемного переключателя (заднего). Подробное место установки см. " СИСТЕМА Питание Сиденье: COMPONENT PARTS LOCATION ". (ref-672657-S09351504492014112400000) | ||
| 17. | Выключатель передней двери (со стороны водителя) | Обнаруживает открытое / закрытое состояние двери и передает в BCM. См. раздел " " СИСТЕМА ДВЕРНОГО ЗАМКА: РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ " " для получения подробной информации о месте установки. (ref-672619-S20803477442014112400000) | |
- Он связан с блоком управления сиденьем водителя по линии связи UART.
- Выполнять различные органы управления с указаниями блока управления сиденьем водителя.
- Произвести управление зеркалом двери и переключателем памяти кресла.
- Управляет дверным зеркалом по сигналу от органа управления сиденьем водителя.
SET выключатель (задатчик)
Он используется для регистрации и настройки изменения положения водителя и функции интеллектуальной блокировки клавиш.
Переключатель памяти кресла
- Максимум 2 положения вождения могут быть зарегистрированы переключателем памяти с 1 по 2.
- Приводное положение устанавливается в зарегистрированное приводное положение, когда переключатель памяти нажат при выполнении условий работы.
Индикатор памяти кресла.
Индикатор памяти индицирует состояние системы определения положения при вождении автомобиля путем включения или мигания.
Блок управления сиденьем водителя
- Основные узлы системы позиционера автоматического привода.
- Он подключен к CAN.
- Он связан с блоком управления позиционера автоматического привода через связь UART.
- Он выполняет функцию памяти после получения сигнала отпирания двери от БКМ.
- Адрес каждой части записывается.
- Переводит каждый двигатель кресла в зарегистрированное положение.
- Запрашивает работу дверного зеркала в блок управления автоматическим позиционером привода.
- Управляет двигателем конкретного кресла с помощью сигнала от выключателя питания кресла.
- Передает сигнал выключателя зажигания (ACC / ON) по линии связи UART в блок автоматического управления позиционером водителя.
Схема №17
Предохранительный
Отказоустойчивый режим может быть активирован, если наблюдаются следующие симптомы.
| Работа в отказоустойчивом режиме | Элемент неисправности | Связанный расшифровка кода ошибки | Диагностика |
|---|---|---|---|
| Нормально работают только ручные функции. | Коммуникация по CAN | U1000 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S14139584092014112400000) |
| БЛОК УПРАВЛЕНИЯ (CAN) | U1010 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S27727803692014112400000) | |
| ЭСППЗУ | B2130 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S32341511962014112400000) | |
| Нормально работают только ручные функции, кроме дверного зеркала. | Связь UART | B2128 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S08915457192014112400000) |
| Нормально работают только ручные функции, кроме скольжения сидений. | Выход скольжения сиденья | B2112 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S23553043952014112400000) |
| Нормально работают только ручные функции, кроме откидывания сидений. | Выход откидывания сиденья | B2113 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S38310648112014112400000) |
Функция CONSULT
Автоматическая система позиционирования привода может быть проверена и диагностирована для работы компонента с помощью CONSULT.
Монитор данных
ПримечаниеСледующая таблица содержит информацию (позиции), неприменимую к данному транспортному средству. Для получения информации (позиций), применимой к данному транспортному средству, обратитесь к элементам дисплея CONSULT.
| Элемент монитора | Единица | Основные сигналы | Выбор из меню | Содержание |
|---|---|---|---|---|
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СТАРТЕРА | " ВКЛ. / ВЫКЛ ". | X | X | Состояние переключателя ключа зажигания ВКЛ (ПУСК, ВКЛ) / ВЫКЛ (ACC, ВЫКЛ) определяется по сигналу переключателя зажигания. |
| SET ПО | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу переключателя настроек. |
| ПАМЯТЬ Sw 1 | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу переключателя памяти кресла 1. |
| ПАМЯТЬ Sw 2 | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу переключателя 2 памяти кресла. |
| ПО DETENT | " ВКЛ. / ВЫКЛ ". | X | X | Положение селектора переключения передач БРП " OFF (P положение / ON (за исключением положения P) " определяется по сигналу фиксирующего переключателя. |
| СОСТОЯНИЕ РУЛЕВОГО УПРАВЛЕНИЯ | " БЛОКИРОВКА / РАЗБЛОКИРОВКА " | X | X | ПРИМЕЧАНИЕ: Этот пункт указан, но не контролируется. |
| СЛАЙД Sw-Fr | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу скользящего переключателя (вперед). |
| СЛАЙД ПО-РР | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу скользящего переключателя (назад). |
| RECLN Sw-Fr | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу отклоняющегося переключателя (вперед). |
| RECLN Sw-Rr | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ON / OFF определяется по сигналу отклоняющегося переключателя (назад). |
| ПОДЪЕМ FR SW-UP | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по переднему (повышающему) сигналу подъемного переключателя. |
| ПОДЪЕМ FR SW-DN | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по переднему (вниз) сигналу подъемного переключателя. |
| ПОДЪЕМНИК RR SW-UP | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по заднему (повышающему) сигналу подъемного переключателя. |
| LIFT RR SW-DN | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по заднему (нижнему) сигналу подъемного переключателя. |
| MIR CON SW-UP | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ON / OFF определяется по сигналу зеркального переключателя (вверх). |
| MIR CON SW-DN | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу зеркального переключателя (вниз). |
| MIR CON SW-RH | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ON / OFF определяется по сигналу зеркального переключателя (справа). |
| MIR CON Sw-левый (АККУМ. | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ON / OFF определяется по сигналу зеркального переключателя (слева). |
| МИР ЧНГ ЮЗ-Р | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу переключателя дистанционного управления дверным зеркалом (переключение на правый). |
| МИР ЧНГ ЮЗ-Л | " ВКЛ. / ВЫКЛ ". | X | X | О состоянии ВКЛ / ВЫКЛ судят по сигналу переключателя дистанционного управления дверным зеркалом (переключение на левый). |
| СКОРОСТЬ ТРАНСПОРТНОГО СРЕДСТВА | X | X | Отображение сигнала скорости транспортного средства, полученного от комбинационного измерителя, в виде численного значения [км / ч]. | |
| P RANG Sw CAN (ПО Рн) | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ON / OFF определяется по сигналу переключения диапазона P. |
| R диапазон (CAN) (ДИАПАЗОН R (CAN)) | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ON / OFF определяется по сигналу переключателя диапазона R. |
| ДВЕРЦА Sw-Fl | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ON / OFF определяется по сигналу переключателя передней двери (со стороны водителя). |
| ДВЕРЦА Sw-Fr | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу дверного переключателя (со стороны переднего пассажира). |
| IGN ON SW (IGN НА ПО) | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу выключателя зажигания. |
| ACC НА ПО | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ON / OFF определяется по сигналу переключателя ACC. |
| КЛЮЧ К ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ | " ВКЛ. / ВЫКЛ ". | X | X | О состоянии ВКЛ / ВЫКЛ судят по сигналу ключа на выключателе. |
| ИДЕНТИФИКАТОР БЕЗ КЛЮЧА | X | X | Состояние идентификатора ключа определяется по сигналу идентификатора ключа. | |
| KYLS DR UNLK (РАЗБЛОКИРОВКА DR) | " ВКЛ. / ВЫКЛ ". | X | X | О состоянии ВКЛ / ВЫКЛ судят по сигналу выходного переключателя привода разблокировки двери на стороне водителя. |
| СКОРОСТЬ Vhcl (ABS) | " ВКЛ. / ВЫКЛ ". | X | X | Состояние ВКЛ / ВЫКЛ определяется по сигналу скорости транспортного средства. |
| РУЧКА | " RHD / Lhd " | X | X | О состоянии RHD / Lhd судят по сигналу положения рукоятки. |
| Трансмиссия | «AT или CVT/MT» | X | X | Состояние AT или CVT / Mt определяется по передаче. |
| ИМПУЛЬС СКОЛЬЖЕНИЯ | X | Значение (32768) при стандартном подключении батареи. Если она движется назад, значение увеличивается. Если она движется вперед, значение уменьшается. | ||
| RECLN PULSE (Импульс повторного включения) | X | Значение (32768) при стандартном подключении батареи. Если она движется назад, значение увеличивается. Если она движется вперед, значение уменьшается. | ||
| ИМПУЛЬС ПОДЪЕМНОЙ СИЛЫ | X | Значение (32768) при стандартных подключениях батареи. При движении ВНИЗ значение увеличивается, при движении ВВЕРХ - уменьшается. | ||
| ИМПУЛЬС Rr ПОДЪЕМА | X | Значение (32768) при стандартных подключениях батареи. При движении ВНИЗ значение увеличивается, при движении ВВЕРХ - уменьшается. | ||
| MIR / SEN Rh U-D | «V» | X | Отображается входное напряжение от датчика дверного зеркала (со стороны пассажира) вверх / вниз. | |
| MIR / SEN Rh R-L (МИР / СЕН ПРАВ. | «V» | X | Отображается входное напряжение от датчика дверного зеркала (со стороны пассажира) влево / вправо. | |
| MIR / SEN Lh U-D (МИР / СЕН ЛЕВ У-Д) | «V» | X | Отображается входное напряжение от датчика дверного зеркала (со стороны водителя) вверх / вниз. | |
| MIR / SEN Lh R-L (МИР / СЕН ЛЕВ. | «V» | X | Отображается входное напряжение от датчика дверного зеркала (со стороны водителя) влево / вправо. |
| NOTE |
|---|
| Этот пункт указан, но не контролируется. |
Поддержка работ
| Рабочий элемент | Содержание | Пункт |
|---|---|---|
| УСТАНОВКА ОБЪЕМА САЛАЗОК СИДЕНЬЯ | Величина скольжения сиденья для помощи при входе / выходе может быть выбрана из 3 пунктов. | 40 мм |
| 80 мм | ||
| 150 мм | ||
| УСТАНОВКА ПОЛЗУНА ВЫХОДНОГО СЕДЛА | Помощь при въезде / выезде (сиденье) можно выбрать: ВКЛ. (работает) - ВЫКЛ. (не работает) | ON |
| OFF |
Список ссылок на установку пиролиза
| ECU | Ссылка |
|---|---|
| BCM | " " ССЫЛОЧНОЕ ЗНАЧЕНИЕ " " (ref-672646-S37966605122014112400000) |
| " " FAIL-SAFE " " (ref-672646-S16036451082014112400000) | |
| " " ДИАГРАММА ПРИОРИТЕТОВ ПРОВЕРКИ расшифровка кода ошибки " " (ref-672646-S06454220412014112400000) | |
| " " ИНДЕКС расшифровка кода ошибки " " (ref-672646-S29143820432014112400000) |
Физические значения
(Цвет провода) Описание Входной сигнал - Напряжение (В) + - Наименование сигнала: 1 (R / Y) - CAN-H - - - 2 (Р) Масса UART-связь (Tx / Rx) Вход G выше 4 (P / L) Масса Датчик заднего хода 0 (С) -выключатель заднего хода 9 + -переключатель на массу 11 + (Д) 1 (д / выкл.зкл. Подъем сиденья (спереди) Работа Сзади Выключатель двигателя 9 (4-6 20 (B / L) Управление датчиком скольжения (задний) Включение и выключениеобъема для подъема сиденья вверх (передний) Питание от 0 до 16 Назад (передняя часть) Выключатели1 Вперед (задняя часть) Регулировка (верхняя часть) Переключатель включения питания (передняя сторона) Откл. (Передняя часть) Масса (передняя поверхность) + (передняя панель) + Выключатель памяти + 1 (задняя панель) выключателя (Задняя часть (нижняя часть) 2 (задняя стенка) выключатель (задняя поверхность - Передняя - передняя часть - Задняя) + Передняя (горизонтальная часть) 1 (передняя секция - передняя панель - задняя панель - передняя поверхность - 3 (передняя стенка - задняя часть, Задняя @unk@ (передняя рама) -поза (задняя (передняя) 1 - передняя стенка) 1 Клемма 16 Выход двигателя Откидывание назад Сигнал работы (вперед) 9-16 За исключением указанного выше 0-1 36 (L) Масса Двигатель подъема вниз Выходной сигнал выхода вверх (спереди) Откатывание вверх 9 - За пределами вышеуказанного 0-2 38 (Gr) Передний выходной сигнал двигателя скольжения Выходное воздействие на сиденье Работа (вперёд) 9-16 Кроме вышеупомянутого 0-4 39 (Y) Масса Обратный сигнал двигателя
Схема №18
Отказоустойчивый режим может быть активирован, если наблюдаются следующие симптомы.
| Работа в отказоустойчивом режиме | Элемент неисправности | Связанный расшифровка кода ошибки | Диагностика |
|---|---|---|---|
| Нормально работают только ручные функции. | Коммуникация по CAN | U1000 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S14139584092014112400000) |
| БЛОК УПРАВЛЕНИЯ (CAN) | U1010 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S27727803692014112400000) | |
| ЭСППЗУ | B2130 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S32341511962014112400000) | |
| Нормально работают только ручные функции, кроме дверного зеркала. | Связь UART | B2128 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S08915457192014112400000) |
| Нормально работают только ручные функции, кроме скольжения сидений. | Выход скольжения сиденья | B2112 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S23553043952014112400000) |
| Нормально работают только ручные функции, кроме откидывания сидений. | Выход откидывания сиденья | B2113 | " " ЛОГИКА расшифровка кода ошибки " " (ref-672616-S38310648112014112400000) |
(цвет провода) Описание Выходное напряжение (V) + - Входное зеркало двери 9, расположенное над дверью 3, 4, 5, 6, 7, 8, 10, 11, 13, 15, 14, 16, 12, 11-й выход Датчик поворота двери Вверх, расположенный над дверцей (В) Вниз, 3.4 (Г / У) Поворот на массу Боковое зеркало двери Вниз (д Лс) Вправо (З / Вып., 3.5 (Д) Передний Переключатель Rh 0-1, Кроме, выше 4-6, 3, 3 (в / 3 (О) масса на Землю ound Переключатель двигателя Lh - масса 1 +) Входное зеркало (0 +) Выходная точка датчика переключения питания Ln 0-1 Другое, чем указано выше 4-6 15 (O) Масса Зеркальный выключатель вниз Сигнал управления дверью Водитель Вход на массу 0-16 (W) Масса Правый выключатель входа сигнала Зеркало Работает (справа) 0-1 Другой, кроме указанного выше 4-6 17 (BR) Корпус Дверной зеркальный датчик (сторона пассажира) Левый Клемма No входа питания - 9-16 30 (B / W) Масса - - 0-1
Схема №19
Схема №20
Схема №21
Схема №22
Схема №23
Схема №24
Схема №25
Схема №26
Схема №27

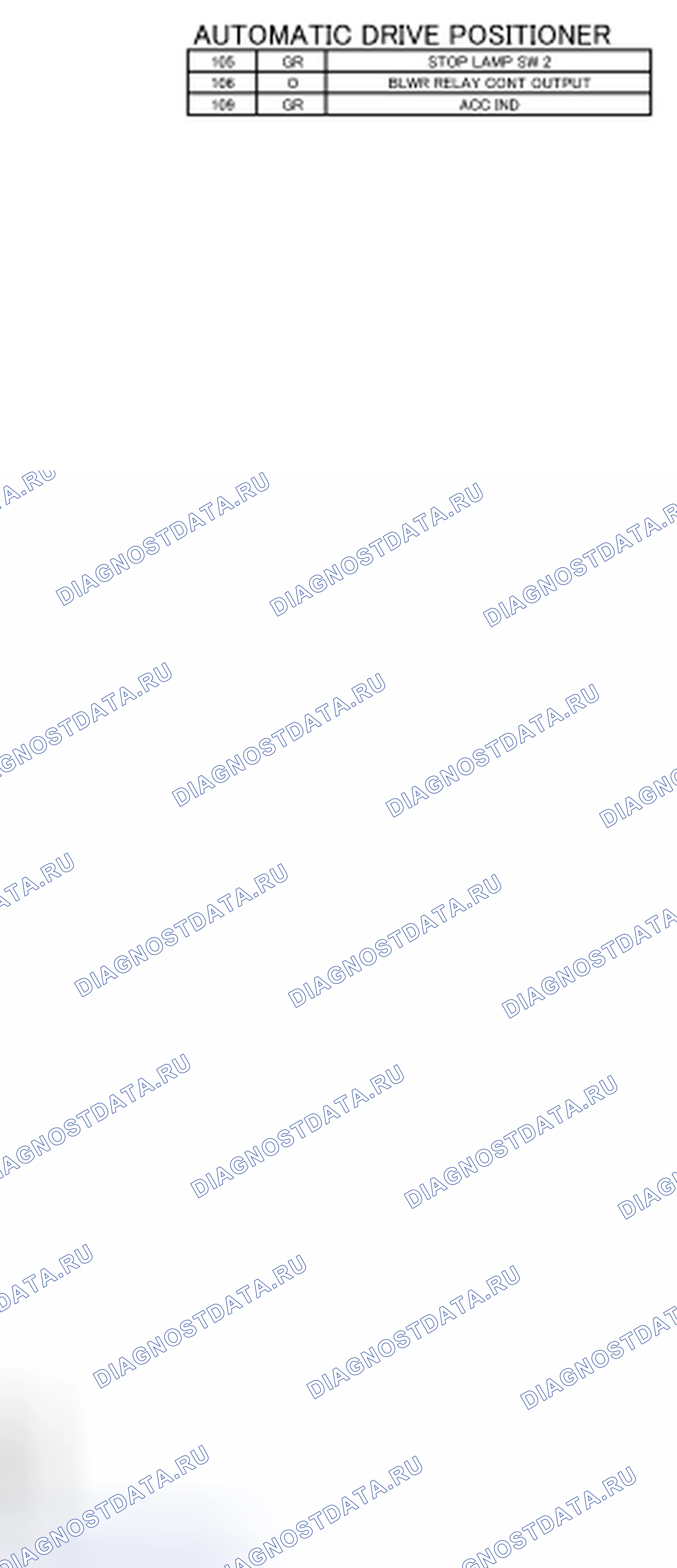

Схема №28
Схема №29
Детальный поток
- ПОЛУЧИТЬ ИНФОРМАЦИЮ ДЛЯ СИМПТОМА Получите подробную информацию от клиента о симптоме (состояние и окружающая среда, когда произошел инцидент / неисправность).: ПЕРЕЙТИ К 2.
- Проверить расшифровка кода ошибки с AUTOMATIC привод POSITIONER проверка системы " Self Diagnostic Result " с CONSULT. Обратитесь к разделу " " Индекс Дтц " " Описаны ли какие-либо симптомы и отображается ли какой-либо ДТС? Описан симптом, отображается: GO TO 3. Не описывается симптом; Dtc отображается.: Go TO 6. Симптом описан, не отображается: ПЕРЕЙТИ на 4. (ref-672616-S37139279372014112400000)
- ПОДТВЕРДИТЕ СИМПТОМ Попробуйте подтвердить симптом, описанный клиентом.: ПЕРЕЙТИ К 6.
- ПОДТВЕРДИТЕ СИМПТОМ Попробуйте подтвердить симптом, описанный клиентом.: ПЕРЕЙТИ К 5.
- Проверить NORMAL OPERATING CONDITION Проверить нормальное рабочее состояние. См. раздел " ОПИСАНИЕ ". Является ли происшествие нормальным рабочим состоянием? ДА: ОСМОТР КОНЕЦ НЕТ: ПЕРЕЙТИ К 7. (ref-672616-S36532061952014112400000)
- PERFORM расшифровка кода ошибки CONFIRMATION PROCEDURE Выполнить процедуру подтверждения для обнаруженного события. Отображается ли событие? ДА: ПЕРЕЙТИ К ПУНКТУ 8. НЕТ: проверить периодически возникающее происшествие. См. раздел " " ПЕРИОДИЧЕСКИ ПОВТОРЯЮЩЕЕСЯ ПРОИСШЕСТВИЕ " ". (ref-672611-S01525861502014112400000)
- PERFORM COMPONENT FUNCTION проверить Выполнить проверку функции компонента для изолированной неисправной точки.: GO TO 8.
- DETECT неисправность FUNCTIONING PART BY DIAGNOSTIC PROCEDURE Изолируйте неисправную точку, выполнив процедуру диагностики, относящуюся к симптому во время диагностики компонента.: GO TO 9.
- РЕМОНТ ИЛИ ЗАМЕНА НЕИСПРАВНЫХ ДЕТАЛЕЙ Отремонтируйте или заменить неисправную деталь.: ПЕРЕХОДИТЕ К 10.
- ЗАКЛЮЧИТЕЛЬНАЯ ПРОВЕРКА Выполнить процедуру подтверждения расшифровка кода ошибки (если обнаружен расшифровка кода ошибки) или проверку функции компонента (если не обнаружен расшифровка кода ошибки) еще раз, а затем проверить, что неисправность может быть надежно устранена. Исправлены ли все неисправности? ДА: ОСМОТР КОНЕЦ Обнаружен симптом.: ПЕРЕЙТИ К 5. Обнаружен расшифровка кода ошибки.: ПЕРЕЙТИ К 6.
Порядок выполнения работ
- ИНИЦИАЛИЗАЦИЯ СИСТЕМЫ Выполнить инициализацию системы. См. раздел " " ПОРЯДОК РАБОТЫ " ".: ПЕРЕЙДИТЕ К РАЗДЕЛУ 2. (ref-672616-S26569532322014112400000)
- ХРАНЕНИЕ ПАМЯТИ Выполнить сохранение памяти. См. раздел " " ПОРЯДОК РАБОТЫ " ".: ПЕРЕЙДИТЕ К РАЗДЕЛУ 3. (ref-672616-S26583873992014112400000)
- INTELLIGENT ключ INTERLOCK STORAGE Выполнить интеллектуальное хранение ключевых блокировок. См. " РАБОЧАЯ ПРОЦЕДУРА ".: ПЕРЕЙДИТЕ К 4. (ref-672616-S21398108452014112400000)
- Система SETTING (системные настройки) Выполнить настройку системы. См. раздел " ПОРЯДОК РАБОТЫ ".: END (ref-672616-S16803466342014112400000)
- ИНИЦИАЛИЗАЦИЯ СИСТЕМЫ Выполнить инициализацию системы. См. раздел " " ПОРЯДОК РАБОТЫ " ".: ПЕРЕЙДИТЕ К РАЗДЕЛУ 2. (ref-672616-S26569532322014112400000)
- ХРАНЕНИЕ ПАМЯТИ Выполнить сохранение памяти. См. раздел " " ПОРЯДОК РАБОТЫ " ".: ПЕРЕЙДИТЕ К РАЗДЕЛУ 3. (ref-672616-S26583873992014112400000)
- INTELLIGENT ключ INTERLOCK STORAGE Выполнить интеллектуальное хранение ключевых блокировок. См. " РАБОЧАЯ ПРОЦЕДУРА ".: ПЕРЕЙДИТЕ К 4. (ref-672616-S21398108452014112400000)
- Система SETTING (системные настройки) Выполнить настройку системы. См. раздел " ПОРЯДОК РАБОТЫ ".: END (ref-672616-S16803466342014112400000)
- ШАГ 1 Есть два метода инициализации. Какой метод вы используете? С дверным переключателем: ПЕРЕЙТИ К 2. Со скоростью автомобиля: Перейти к 3.
- ШАГ 2-А (С ДВЕРНЫМ ПЕРЕКЛЮЧАТЕЛЕМ) Повернуть переключатель зажигания из положения ACC в положение OFF. Выключатель передней двери (со стороны водителя) ВКЛЮЧЕН (открыт) -- > ВЫКЛЮЧЕН (закрыт) - > ВКЛ (разомкнут).: КОНЕЦ
- STEP 2-B (с VEHICLE скорость) Движение транспортного средства со скоростью более 25 км / ч.
Два положения для сиденья водителя и внешнего зеркала могут быть сохранены для работы памяти с помощью следующей процедуры.
ПримечаниеЕсли память хранится в том же переключателе памяти, предыдущая память будет удалена.
- ШАГ 1 Проверить следующие условия. Переключатель зажигания: ВКЛ селектор переключения передач вариатора: Положение P: ПЕРЕЙТИ НА 2.
- ШАГ 2 Отрегулировать вручную положение сиденья водителя и наружного зеркала. Нажать переключатель настроек. ПРИМЕЧАНИЕ: индикатор памяти, для которого в памяти уже сохранено положение кресла водителя, горит 5 секунд. Индикатор памяти для которого не сохранено в памяти положение сидения водителя светится 0,5 секунды. Нажимайте переключатель памяти (1 или 2) по крайней мере на 1 секунду в течение 5 секунд после нажатия переключателя настроек. ЗАМЕЧАНИЕ: Чтобы ввести положения сиденья водителя в пустую память, индикатор памяти будет включен на 5 сек. Чтобы изменить положения места сиденья водителя, индикация памяти будет выключена на 0,5 сек.
Выполнение следующей операции связывает зарегистрированную позицию вождения с интеллектуальным ключом. Когда операция разблокировки двери водителя выполняется интеллектуальным ключом или переключателем запроса двери водителя, может быть выполнено отображение зарегистрированной позиции вождения и операции явки.
- ШАГ 1 Проверить следующие условия. Выключатель зажигания: ВЫКЛ. Инициализация: выполнена Водительское положение: зарегистрировано: GO TO 2.
- ШАГ 2 Нажимной переключатель. ПРИМЕЧАНИЕ: индикатор памяти, для которого положение сиденья водителя уже сохранено в памяти, светится 5 секунд. Нажать кнопку разблокировки интеллектуального ключа в течение 5 секунд после нажатия переключателя памяти (при включенном индикаторе памяти). Примечание: с момента выполнения регистрации соответствующий индикатор памяти мигает в течение 5сек. Подтвердите работу каждой детали с помощью операции памяти и интеллектуальной блокировки клавиш. КОНЕЦ:
Изменение настроек
| X: Применимо | ||||
|---|---|---|---|---|
| Пункт | Содержание | КОНСУЛЬТИРОВАТЬСЯ | Установить переключатель | Заводская установка |
| Величина скольжения сиденья для помощи при въезде / выезде | Величина скольжения сиденья для помощи при входе / выходе может быть выбрана из 3 пунктов. [40 мм / 80 мм / 150 мм] | X | 40 мм | |
| Помощь при въезде / выезде (сиденье) | Помощь при въезде / выезде (сиденье) можно выбрать: ВКЛ. (работает) - ВЫКЛ. (не работает) | X | X | ON |
- ШАГ 1 Есть три способа настройки метода. Какой метод вы выбираете? С CONSULT: GO TO 2. С установленным переключателем: ПЕРЕЙТИ К 3.
- ШАГ 2-A (С КОНСУЛЬТАЦИЕЙ) Выбрать " Work support ". Нажать кнопку " EXIT Сиденье SLIDE SETTING ", а затем коснитесь дисплея для переключения между режимами ON и OFF.
- ШАГ 2-B (С УСТАНОВЛЕННЫМ ПЕРЕКЛЮЧАТЕЛЕМ) Выключить выключатель зажигания. Нажать переключатель и удерживайте его в течение более 10 секунд, затем подтвердите мигание индикатора переключателя памяти. Помощь при входе / выходе включена: Индикатор переключателя памяти мигает два раза. Поддержка входа / выхода отключена: индикатор переключателя памяти моргает один раз.: END
Специальное требование к ремонту
См. раздел " " ОПИСАНИЕ " ". (ref-672616-S02804604822014112400000)
Как проверить функции компонента
- Проверить FUNCTION Select " SLIDE Sw-Fr ", " СЛАЙД ПО-Рр " in " Data контроль " mode с CONSULT. проверить sliding выключатель сигнал under the following conditions. контроль itory Состояние Статус СЛАЙДА ПО м-Фр скользящий переключатель (вперед) OPERON отпускание СЛАЙДЕР (назад) Работа НА ОТКЛЮЧЕНИЕ - это индикация нормальная? да: ОСМОТР КОНЕЧНАЯ процедура NO: (ref-672616-S41759453842014112400000)
- Проверить FUNCTION Select " RECLN Sw-Fr "., " RECLN выключатель " in " Data контроль " mode с CONSULT. Проверить сигнал переключателя отката при следующих условиях Проконтролировать пункт Состояние Переключатель отката (вперед) Вкл. (ref-672616-S21105258302014112400000)
- Проверить FUNCTION Select " LIFT Fr Sw-UP ", " LIFT FER Sw- Dn " in " Data контроль " mode с CONSULT. проверить lifting выключатель (передний) сигнал при следующих условиях Проконтролировать пункт Состояние Состояние ПОДЪЕМ Фр ПО ВВЕРХ Процедура ПОДЪЕМА СПЕРЕДИ (вверх) Работа НА привод ОТКЛ Фсв КВ-Дн НЕТ Переключатель подъема ВПЕРЕД (ВНИЗ) " Работа: ДА Проверка На выключение? (ref-672616-S17942830192014112400000)
- Проверить FUNCTION (ПРОВЕРЬ ФУНКЦИЮ) Выбрать " LIFT Rr Sw-UP " (ПОДЪЕМ Рр ПО-ВВЕРХ), " LIFT RER Sw- Dn " в режиме " Мониторинг данных " с помощью кнопки CONSULT. Проверить сигнал подъемного переключателя (задний) при следующих условиях. (ref-672616-S42111545352014112400000)
- Проверить FUNCTION (ПРОВЕРЬ ФУНКЦИЮ) Выбрать " MEMORY Sw 1 " (Память ПО 1), " Memory Sw2 " (ЗАПОМИНАНИЕ ПО 2), в режиме " SET SWW " (установка ПО) с помощью кнопки CONSULT. Проверить сигнал переключателя памяти кресла при следующих условиях. (ref-672616-S06599010062014112400000)
Зеркальный переключатель: Проверки функций компонента
- Проверить зеркало выключатель FUNCTION Проверить работу на " MIR CONS Sw-UP / Dn " и " M Ir CON Sw- Rh / LCH " в режиме " DATA контроль " с CONSULT. Проконтролировать пункт Состояние MIR- Cw (ref-672616-S08101402162014112400000)
Переключатель переключения: Проверки функций компонента
- Проверить CHANGEOVER выключатель FUNCTION Проверить работу переключателей " MIR CNG Sw-R " или " MIR. chng Sw- L " в режиме " DATA контроль " с помощью кнопки CONSULT. Проконтролировать позицию Condition MIR. CHNG S-R/ L При выполнении переключения вправо или влево.: ВКЛ, кроме указанного выше.: OFF Результат ПРОВЕРКИ СМ. нормально? да ПРОВЕРКА: Процедура: НЕТ: СМ. (ref-672616-S38184663372014112400000)
- Проверить FUNCTION Выбрать " SLIDE PULSE " в режиме " Data контроль " с помощью CONSULT. Проверять сигнал датчика скольжения при следующих условиях. Контролируйте пункт Значение Условия СЛАЙД ИМПУЛЬС Скольжение сиденья Работайте (вперед) Изменить (увеличить) (1) Работать (назад) Изменение (уменьшить) (2) Отпустить Нет изменения (3) 1) Значение в положении сиденья, достигнутое при подключении батареи, считается равным 32768. Индикация нормально? ДА: ОСМОТР КОНЕЧНАЯ ДИАГНОСТИКА НЕТ: СМ. (ref-672616-S26528766092014112400000)
- Проверить FUNCTION Выбрать " RECLN PULSE " в режиме " Data контроль " с помощью CONSULT. Проверить сигнал датчика откидывания при следующих условиях. Контролируйте пункт Значение состояния ОТКЛ ИМПУЛЬС Кресло откидывание назад Работа (вперед) Изменение (увеличение) (1) Работать (назад) Изменить (уменьшение) 1) привод Нет изменения (1 / отпускание No change 1) Значение в положении кресла, достигнутое при подключении аккумуляторной батареи, считается равным 32768. См. индикацию " ДА ОСМОТР: ПРОЦЕДУРА: ". (ref-672616-S17275678682014112400000)
- Проверить FUNCTION Select " LIFT Fr PULSE " in " Data контроль " mode с CONSULT. проверить the lifting датчик (передний) сигнал under the following conditions. контроль itory Condition Value Подъемное положение Датчик подъема (спереди) Значение ПОДЪЕМ Фр ИМПУЛЬС Кресло (впереди) Работа (вверх) Изменение (увеличение) (1) Operate (вниз) change (уменьшение) 1) отпускание No change: 1) The отпускание at seputed at Сиденье sead acement accachished when at the emisted who saived is remitted as is consident to be review is is ref is refore to be be refer to a 32768 - END, is Rem is an inspare is Enampis REFORM (END - ".COST? (ref-672616-S21466049942014112400000)
- Проверить FUNCTION Select " LIFT Rr PULSE " in " Data контроль " mode с CONSULT. проверить lifting датчик (задний) сигнал under the following conditions. контроль itory Condition Value LIF RRS PURPLE Подъем кресла (заднее) Operate (вверх) Change (1) Работа (вниз) изменение (уменьшение) 1) отпускание No change (2) change change: 1) Значение в положении сиденья при достижении аккумуляторной батареи относится к осмотру 32768. (ref-672616-S15155430152014112400000)
Сторона драйвера: Проверки функций компонента
- Проверить FUNCTION (ПРОВЕРЬ ФУНКЦИЮ) Выбрать " MIR / SEN Lh U-D ": " Индикация MIR.Y s Lh3.4 to CLOSE edge R-L " в окне " Data контроль " с надписью CONSULT. Проверить сигнал датчика зеркала (со стороны водителя) при следующих условиях. (ref-672616-S35810326332014112400000)
Сторона пассажира: Проверки функций компонента
- Проверить FUNCTION (Проверка функции) Выбрать " MIR / SEN Rh U-D ", " Индикация MIR.YE3,4 закрыть кромку R-L " в окне " Data контроль " с помощью кнопки CONSULT. Проверить сигнал датчика зеркала (со стороны пассажира) при следующих условиях. (ref-672616-S27625304032014112400000)
- Проверить FUNCTION Select " Сиденье SLIDE " in " активно проверка " mode с CONSULT. проверить the sliding motor operation. проверка item описание СКОЛЬЖЕНИЕ СИДЕНЬЯ ОТКЛ СИДЕНЬЕ Sliding Stop Fr Forward Рр Назад Нормальная ли работа соответствующих деталей? ДА: проверка END NO: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". (ref-672616-S11039994672014112400000)
- Проверить FUNCTION Select " Сиденье RECLINING " in " активно проверка " mode с CONSULT. Проверить работу двигателя откидывания назад. Пункт тестирования Описание ОТКИДЫВАНИЕ СИДЕНЬЯ ОТКЛ КРЕСЛА Стоп откидывание вперед Rr Назад Нормально ли работает соответствующие детали? ДА: проверка END NO: См. раздел " ПРОЦЕДУРА ДИАГНОСТИКИ ". (ref-672616-S04014296292014112400000)
- Проверить FUNCTION Select " Сиденье LIFTER Fr " in " активно проверка " mode с CONSULT. проверить the lifting motor (передний) operation. проверка item описание SHEET ЛИФТЕР Фр OFF Подъем сиденья (передний) Stop UP вверх DWN Вниз Работает ли работа соответствующих частей в норме? ДА: проверка END NO: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". (ref-672616-S38487851472014112400000)
- Проверить FUNCTION Select " Сиденье LIFTER Rr " in " активно проверка " mode с CONSULT. проверить the lifting motor (задний) operation. проверка item описание SEET LIFTER R OFF Подъем сиденья (задний) Stop UP вверх DWN Вниз Нормально ли работает работа соответствующих частей? ДА: проверка END NO: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". (ref-672616-S41669738262014112400000)
- ПРОВЕРКА ФУНКЦИИ ДВИГАТЕЛЯ ДВЕРНОГО ЗЕРКАЛА Проверить работу с " зеркало MOTOR Rh " (" ЗЕРКАЛЬНЫЙ ДВИГАТЕЛЬ ПРАВ ".) и " REVISE RESULT FUNCTION " в режиме " активно проверка " См. раздел " КОНСУЛЬТАЦИОННАЯ ФУНКЦИЯ ", результат проверки нормальный? ДА: проверка END NO: Обратитесь к разделу ПРОЦЕДУРА ДИАГНОСТИКИ (ref-672616-S10005279802014112400000)
- Проверить FUNCTION Select " MEMORY Sw INDCTR " in " активно проверка " mode с CONSULT. проверить the memory indicator operation. проверка item описание ПАМЯТЬ ПО Индикатору выключен выключатель памяти ON-1 Индикатор 1: ON ON 2 Индикатор 2: Горит ли работа соответствующих деталей в норме? ДА: проверка END NO: Обратитесь к разделу " ПРОЦЕДУРА ДИАГНОСТИКИ ". (ref-672616-S10733474622014112400000)
