Стеклоочиститель, омывателя и звуковой сигнал: Обзор Nissan Murano Z50

Описание системы

1. Все передние реле стеклоочистителя (HI, Lo) входят в состав IPDM E / R (интеллектуальный модуль распределения питания машинного отделения).
2. Выключатель стеклоочистителя (комбинированный выключатель) состоит из комбинации 5 выходных клемм и 5 входных клемм. Состояние комбинации клемм считывается BCM (модулем управления корпусом) при включении выключателя.
3. BCM управляет работой переднего стеклоочистителя Lo, HI и INT (прерывистая).
4. IPDM E / R управляет электродвигателем стеклоочистителя в соответствии с сигналами связи CAN от BCM.

Питание подается постоянно

1. На реле зажигания, расположенное в ИПДМ Э / Р, от аккумуляторной батареи прямой
2. Через предохранитель 30 А (№ 73, расположенный в IPDM E / R)
3. К переднему реле стеклоочистителя, расположенному в IPDM E / R
4. Через предохранитель 15 А (№ 78, расположенный в IPDM E / R)
5. К CPU, расположенному в IPDM E / R
6. Через предохранитель 10 А (№ 71, расположен в IPDM E / R)
7. К CPU, расположенному в IPDM E / R
8. Через плавкую вставку 50 A (букву F, расположенную в блоке плавких вставок и предохранителей)
9. К терминалу 55 BCM
10. Через предохранитель 10 А [№ 18, расположенный в блоке предохранителей (J / B)]
11. К терминалу 42 BCM.

При включенном или включенном положении выключателя зажигания подается питание

1. На реле зажигания, расположенное в ИПДМ Э / Р, от аккумуляторной батареи прямой
2. Через предохранитель 10 А [№ 1, расположенный в блоке предохранителей (J / B)]
3. К терминалу 38 BCM
4. Через предохранитель 10 A (№ 84, расположенный в IPDM E / R)
5. Через терминал IPDM E / R 44
6. К клемме 14 комбинированного переключателя.

Земля подается

1. К терминалу BCM 52
2. Через заземлители E13, E26 и xtegx2 E28
3. К терминалам IPDM E / R 38 и 60
4. Через заземлители E13, E26 и xtegx2 E28
5. К клемме 12 комбинированного переключателя
6. Через заземлители M14 и M78.

Работа с низкоскоростным стеклоочистителем

Когда передний выключатель стеклоочистителя находится в положении низкий (низкий уровень), BCM обнаруживает низкоскоростной сигнал ВКЛ.

BCM отправил сигнал запроса переднего стеклоочистителя (Lo) по линии связи CAN

1. С терминалов BCM 39 и 40
2. К терминалам 48 и 49 IPDM E / R.

Когда IPDM E / R принимает сигнал запроса переднего стеклоочистителя (Lo), он включает переднее реле стеклоулавливания, расположенное в IPDN Е / Р, подается питание

1. Через клемму 21 IPDM E / R и верхнее реле переднего стеклоочистителя, а также переднее реле стеклоомывателя
2. К клемме 3 двигателя переднего стеклоочистителя.

Земля подается

1. К клемме 1 переднего двигателя стеклоочистителя
2. Через заземлители E13, E26 и xtegx2. E28

С подачей питания и земли двигатель переднего стеклоочистителя работает на малых оборотах.

Работа стеклоочистителя на высокой скорости

Когда передний выключатель стеклоочистителя находится в положении HI, BCM обнаруживает сигнал включения высокоскоростного стеклоочищающего устройства с помощью функции считывания выключателя.

BCM отправил сигнал запроса переднего стеклоочистителя (HI) по линии связи CAN

1. С терминалов BCM 39 и 40
2. К терминалам 48 и 49 IPDM E / R.

Когда IPDM E / R получает сигнал запроса переднего стеклоочистителя (HI), он включает переднее реле стеклоомывателя и верхнее реле переднего стеклопакета, расположенное в IPDN Е / Р, подается питание

1. Через клемму 31 IPDM E / R и верхнее реле переднего стеклоочистителя, а также переднее реле стеклоомывателя
2. К клемме 2 двигателя переднего стеклоочистителя.

Земля подается

1. К клемме 1 переднего двигателя стеклоочистителя
2. Через заземлители E13, E26 и xtegx2. E28

С питанием и землей подается, передний мотор стеклоочистителя работает на высокой скорости.

Прерывистая работа

Интервал задержки прерывистой работы переднего стеклоочистителя определяется из комбинации 3 переключателей (положение 1, 2 и 3 лимба прерывистой работы) и сигнала скорости транспортного средства.

После каждого интервала задержки прерывистой работы BCM посылает сигнал запроса переднего стеклоочистителя в IPDM E / R.

Схема №1

Войти

Пример: Для положения циферблата стеклоочистителя 1

Используя функцию считывания комбинированного переключателя, BCM определяет состояние ВКЛ / ВЫКЛ позиций 1, 2 и 3 набора прерывистого режима работы.

Если состояние комбинированного переключателя указано ниже, то Бмв определяет, что он находится в положении 1 по шкале стеклоочистителя.

1. Прерывистая работа, положение циферблата 1: ВКЛ. (Существует непрерывность между комбинированным выходом переключателя 3 и входом 1.)
2. Прерывистая работа, положение циферблата 2: ВКЛ. (Существует непрерывность между комбинированным выходом переключателя 5 и входом 1.)
3. Прерывистый режим работы, положение циферблата 3: ВКЛ. (Непрерывность существует между комбинированным выходом выключателя 4 и входом 2.)

BCM определяет интервал задержки прерывистой работы переднего стеклоочистителя от положения 1 циферблата стеклоочистителя и скорости транспортного средства и отправляет сигнал запроса стеклоочистителя (INT) в IPDM E / R.

Работа автостопа

При выключенном выключателе стеклоочистителя двигатель будет продолжать работать до тех пор, пока рычаги стеклоомывателя не достигнут основания ветрового стекла.

1. От терминала IPDM E / R 21
2. К переднему выводу 3 двигателя стеклоочистителя, чтобы продолжить работу двигателя стеклоочистителя на низкой скорости.

Когда рычаги стеклоочистителя достигают основания ветрового стекла, передние клеммы двигателя стеклоочистителя 1 и 4 соединяются, и подается земля

1. К терминалу IPDM E / R 32
2. Через переднюю клемму 4 двигателя стеклоочистителя
3. Через переднюю клемму двигателя стеклоочистителя 1
4. Через заземлители E13, E26 и xtegx2. E28

Затем IPDM E / R посылает сигнал операции автоматической остановки в BCM с линией связи CAN.

Когда BCM получает сигнал автостопа, он посылает сигнал остановки стеклоочистителя в IPDM E / R по линии связи CAN.

IPDM E / R останавливает двигатель стеклоочистителя. Двигатель стеклоочистителя затем останавливает рычаги стеклоочистителя в положении STOP (СТОП).

Работа шайбы

Когда выключатель стеклоочистителя находится в положении переднего стеклоомывателя, BCM обнаруживает сигнал переднего стеклопакета с помощью функции считывания выключателя стеклоочищающего устройства. См. раздел " Функция считывания комбинированного выключателя ", подается питание на комбинированный выключатель. (ref-234026-S21621091982006052800000)

1. Через клемму комбинированного переключателя 13
2. К клемме 1 двигателя передней и задней шайбы

Земля подается

1. К клемме 2 двигателя передней и задней шайбы
2. Через клемму 11 комбинированного переключателя
3. К клемме 12 комбинированного переключателя
4. Через заземлители M14 и M78.

С землей поставляется, работает двигатель передней и задней шайбы.

Когда BCM обнаруживает, что двигатель передней и задней омыватель работал в течение 0,4 секунды или дольше, BSM управляет двигателем переднего стеклоочистителя для низкой скорости.

Когда BCM обнаруживает, что выключатель омывателя выключен, низкоскоростная работа циклически повторяется приблизительно 2 раза и останавливается.

Работа с туманом

Когда выключатель стеклоочистителя повернут в положение тумана, работа стеклоомывателя на низкой скорости циклически повторяется один раз и затем останавливается. Для получения дополнительной информации о работе стеклоуловителя при этом условии обратитесь к разделу " РАБОТА НА НИЗКОЙ СКОРОСТИ ". (ref-234026-S10613152552006052800000)

Если выключатель удерживается в положении тумблера, то работа на низких оборотах продолжается.

Описание стеклоочистителя, омывателя и звуковой сигнал: обзора

1. BCM считывает состояние комбинированного переключателя (стеклоочистителя) и управляет соответствующими системами, такими как фары и стеклоочистители, в соответствии с результатами.
2. BCM считывает информацию максимум 20 переключателей, объединяя пять выходных клемм (ВЫХОД 1-5) и пять входных клемм (ВХОД 1-5).

Схема №2

Войти

1. БКМ активизирует транзисторы выходных клемм (ВЫХОД 1-5) периодически и, и позволяет току протекать по очереди.
2. Если какие-либо (1 или более) выключатели включены, цепь выходных клемм (ВЫХОД 1-5) и входных клемм (ВХОД 1-5) становится активной.
3. В это время транзисторы выходных клемм (ВЫХОД 1-5) активируются, чтобы позволить току течь. Когда напряжение входных клемм (ВХОД 1-5), соответствующих этому переключателю, изменяется, интерфейс в BCM обнаруживает изменение напряжения, и BCM определяет, что переключатель включен.

Схема №3

Войти

1. BCM считывает рабочее состояние комбинированного переключателя с помощью комбинаций (Таблица 4)

Операция с образцом: (Когда выключатель стеклоочистителя повернут в положение низкий)

1. При повороте выключателя стеклоочистителя в положение низкий включается контакт низкий переднего стеклоочистителя в комбинированном выключателе. В это время, если включен транзистор Выход 1, BCM обнаруживает изменение напряжения на вход 3.
2. Когда BCM обнаруживает, что напряжение на входе 3 изменяется, когда транзистор ВЫХОД 1 включен, он определяет, что передний переключатель стеклоочистителя находится в положении низкий. Затем BCM отправляет передний сигнал запроса стеклоочистителя (Lo) в IPDM E / R, используя связь CAN.
3. Если Бмв обнаруживает, что напряжение на входе 3 изменяется, когда транзистор ВЫХОД 1 снова активизируется, он распознает, что выключатель стеклоочистителя все еще находится в положении НИЗКИЙ.

Схема №4

Войти

Режим работы

Функция считывания комбинированного переключателя имеет режимы работы, показанные ниже и на (Рисунок 6).

Схема №5

Войти

1. Нормальное состояние Когда BCM не находится в спящем состоянии, ВЫХОДНЫЕ клеммы (1-5) каждая включается-выключается каждые 10 мс. Спящий статус При нахождении ВСМ в спильном состоянии транзисторы ВЫХОДА (1 и 5) останавливают выход, а БКМ переходит в режим пониженного потребления тока. ВЫХОД (2, 3 и 4) включается-отключается каждые 60 мс, и принимается только вход от системы выключателей света.

Описание системы связи CAN

CAN (Controller Area сеть) - последовательная линия связи для применения в режиме реального времени. Это автомобильная мультиплексная линия связи с высокой скоростью передачи данных и отличной способностью обнаружения ошибок. Многие электронные блоки управления установлены на транспортном средстве, и каждый блок управления совместно использует информацию и связи с другими блоками управления во время работы (не является независимым). При связи по CAN блоки управления соединяются 2 линиями связи (линия H CAN, линия L CAN), что обеспечивает высокую скорость передачи информации при меньшей проводке. Каждый блок управления передает/принимает данные, но выборочно считывает только требуемые данные.

Основная операция CONSULT-II

Схема №6

Войти

Схема №7

Войти

Схема №8

Войти

Схема №9

Войти

1. При выключенном выключателе зажигания подключить CONSULT-II и CONSULT-II CONVERTER к разъему канала передачи данных, а затем включить выключатель зажигания.
2. Нажать «START (NISSAN BASED VHCL)».
3. На экране " SELECT система " нажать кнопку " BCM " (Бмв), при отсутствии индикации - согласно " CONSULT-II диагностический разъём (диагностический разъём) (диагностический разъём) CIRCUE ". (ref-233992-S34507144402006052800000)
4. Коснитесь " СТЕКЛООЧИСТИТЕЛЬ ".

Порядок работы

1. Нажать " стеклоочиститель " (СТЕКЛООЧИСТИТЕЛЬ) на экране " SELECT проверка ITEM " (ВЫБОР ТЕСТОВОГО ИЗДЕЛИЯ).
2. Нажать кнопку " WORK SUPPORT " на экране " SELECT DIAG MODE ".
3. Нажать кнопку " стеклоочиститель скорость SETTING " на экране " SELECT WORK ITEM ".
4. Нажать кнопку «START»(пуск).
5. Нажать кнопку «CHANGE SETT»(изменить настройки).
6. Эта настройка будет изменена, и на экране появится сообщение " CUSTOMIZING COMPLETED ".
7. Нажать кнопку «END»(конец).

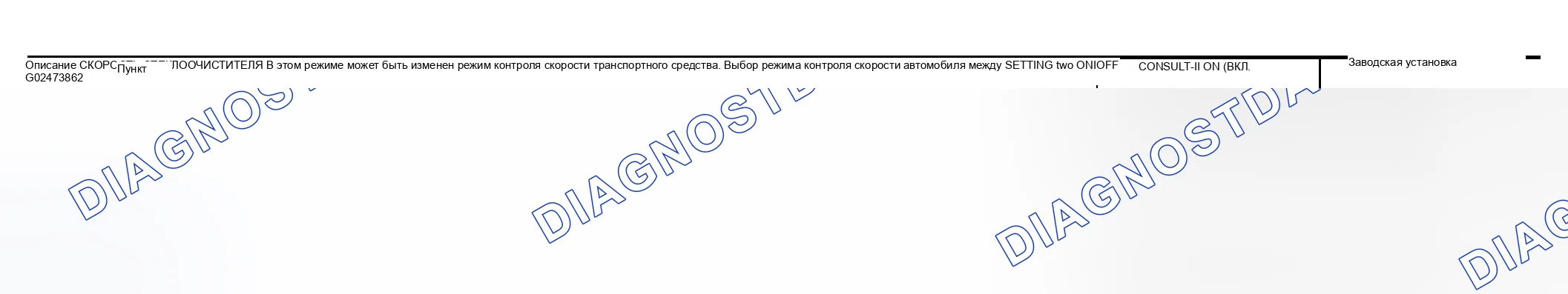

Схема №10

Войти

1. Нажать " стеклоочиститель " (СТЕКЛООЧИСТИТЕЛЬ) на экране " SELECT проверка ITEM " (ВЫБОР ТЕСТОВОГО ИЗДЕЛИЯ).
2. На экране «SELECT DIAG MODE» нажать «DATA контроль».
3. На экране " SELECT контроль ITEM " коснитесь либо " ALL SIGNALS ", либо " SELECTION FROM MENU ". SELECT контроль ITEM ALL SIGNALS Контролирует все сигналы. SELECTION FROM MENU Выбирает пункты и контролирует их.
4. При выборе " ВЫБОР ИЗ МЕНЮ ", прикасаются к контролируемым пунктам. Если выбран " ВСЕ СИГНАЛЫ ", то будут контролироваться все пункты.
5. Нажать кнопку «START»(пуск).
6. Нажать " НАЧАЛО ЗАПИСИ " во время мониторинга, чтобы записать состояние контролируемого элемента. Чтобы остановить запись, нажать " ОСТАНОВКА ЗАПИСИ ".

1. Нажать «стеклоочиститель» на экране «SELECT проверка ITEM».
2. Нажать «активно проверка» на экране «SELECT DIAG MODE».
3. Коснитесь предметов, подлежащих тестированию, и проверить работу.
4. Во время проверки работы прикосновение к " STOP " деактивирует работу.

Схема №11

Войти

Схема №12

Войти

Схема №13

Войти

Схема №14

Войти

1. При выключенном выключателе зажигания подключить CONSULT-II и CONSULT-II CONVERTER к разъему канала передачи данных, затем включить выключатель зажигания.
2. Нажать «START (NISSAN BASED VHCL)».
3. Нажать кнопку " IPDM E / R " на экране " SELECT система " (выбрать систему). Если кнопка не отображается, см. " CONSULT-II диагностический разъём (диагностический разъём) (диагностический разъём) цепь ". (ref-233992-S34507144402006052800000)
4. Выбрать требуемый компонент для диагностики на экране " SELECT DIAG MODE ".

1. На экране «SELECT DIAG MODE» нажать «DATA контроль».
2. На экране " SELECT контроль ITEM " нажать кнопку " ALL SIGNALS " (все сигналы), " MAIN СИГНАЛЬН ". Или " SELECTION FROM MENU " (выбор из меню).ВЫБРАТЬ ПУНКТ ДЛЯ КОНТРОЛЯ ВСЕХ СИГНАЛОВ Контролирует все пункты. ОСНОВНЫЕ СИГНАЛЫ Контролируйте заранее определенный пункт. ВЫБОР ИЗ МЕНЮ Выбирает пункты и контролирует их.
3. Коснитесь необходимого пункта контроля на " ВЫБОР ИЗ МЕНЮ ". Во " ВСЕХ СИГНАЛАХ " контролируются все пункты. В " ОСНОВНЫХ СИГНАЛАХ " контролируются заданные пункты.
4. Нажать кнопку «START»(пуск).
5. Нажать " ЗАПИСЬ " во время мониторинга, чтобы записать состояние контролируемого элемента. Чтобы остановить запись, нажать " СТОП ".

Схема №15

Войти

1. Нажать «активно проверка» на экране «SELECT DIAG MODE».
2. Коснитесь элемента, подлежащего тестированию, и проверить работу.
3. Нажать кнопку «START»(пуск).
4. Коснитесь " STOP " во время тестирования, чтобы остановить работу. АКТИВНОЕ ТЕСТИРОВАНИЕ - ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ Пункт теста Дисплей экрана CONSULT-II Описание Выход переднего стеклоочистителя (HI, Lo) Переднее стеклоочищающее устройство С помощью определенной операции (ВЫКЛ., ВЫСОКОЕ ВКЛ., НИЗКОЕ ВКЛЮЧЕНО) можно управлять передним реле стеклоочистки (Ло, Высокое).

После работы переднего стеклоочистителя в течение 10 секунд, они останавливаются на 20 секунд, и после повторения операций пять раз, они становятся неработоспособными

Схема №16

Войти

Схема №17

Войти

Схема №18

Войти

Схема №19

Войти

1. Проверить WIP MOTOR сигнал с CONSULT-II Select " IPDM E / R " by CONSULT- II. с " DATA контроль ", убедиться в том, что при нажатии кнопки " WIPM AUTO STOP " происходит поворот переключателя " температура заряда воздуха P " - " STOCK P ', связанного с работой стеклоочистителя. Без команды " CONSULTE-I GO TO 2 ". OK или NOK: Заменить команду " P" INGO НА 2.
2. Проверить стеклоочиститель AUTO STOP цепь Выключить выключатель зажигания. Отсоединить разъем IPDM E / R и передний разъем двигателя стеклоочистителя. Проверить целостность соединения между разъемом жгута IPDM Е / Р E7 клемма 32 (L / Y) и передним соединителем жгута двигателя стеклопакета E22 клемма 4 (Л / У). 32 (Г) - 4 (Ж / Д): Должна быть неразрывность кабеля.
3. ПРОВЕРИТЬ ПЕРЕДНИЙ ДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ Подключить разъем IPDM E / R и разъем переднего стеклоочистителя. Включить выключатель зажигания. Проверить напряжение между разъемом жгута IPDM E / R E7 клеммой 32 (L / Y) и землей, когда двигатель переднего стеклоочистителя остановлен и пока он работает. OK или Ng OK: Заменить IPDM E / R. Ng: Заменить двигатель переднего стеклоочистителя.

Схема №20

Войти

1. Проверить цепь BETWEEN COMBINATION выключатель / BCM с CONSULT-II (ПРОВЕРЬ ЦЕПЬ МЕЖДУ КОМБИНИРОВАННЫМ ВЫКЛЮЧАТЕЛЕМ И ВСХ) Для получения информации о комбинации " ВСМ " на приборе CONSULT II или выбрать переключатель " стеклоочиститель " на экране " SELECT проверка ITEM ". (ref-234024-S37427584982006052800000)(ref-234024-S37427584982006052800000)

1. Выключатель стеклоочистителя (комбинированный выключатель) состоит из комбинации 5 выходных клемм и 5 входных клемм. Состояние комбинации клемм считывается BCM (модулем управления корпусом) при включении выключателя.
2. BCM (модуль управления кузовом) управляет включением заднего стеклоочистителя и работой INT (прерывистый).

Работа заднего стеклоочистителя

Когда выключатель стеклоочистителя находится в положении ON (вкл), BCM обнаруживает сигнал включения заднего стеклоочищающего устройства с помощью функции считывания показаний выключателя стеклоочистки.

1. Через BCM терминал 70
2. К заднему электродвигателю стеклоочистителя 4.

Земля подается

1. К задней клемме 2 двигателя стеклоочистителя
2. Через массы B7 и B20.

При подаче питания и массы работает задний стеклоочиститель.

Когда переключатель стеклоочистителя находится в положении INT заднего стеклоомывателя, BCM обнаруживает сигнал INТ заднего дворника с помощью функции считывания переключателя (см. раздел " ФУНКЦИЯ СЧИТЫВАНИЯ КОМБИНИРОВАННОГО ПЕРЕКЛЮЧАТЕЛЯ ". (ref-234026-S21621091982006052800000)

При работе двигателя заднего стеклоочистителя на BCM подается питание

1. Через BCM терминал 70
2. К заднему электродвигателю стеклоочистителя 4.

Земля подается

1. К задней клемме 2 двигателя стеклоочистителя
2. Через массы B7 и B20.

При подаче питания и земли задний стеклоочиститель работает прерывисто.

При выключенном выключателе заднего стеклоочистителя двигатель заднего стеклоочистителя будет продолжать работать до тех пор, пока рычаг стеклоочистителя не достигнет заднего стопора стеклоочистителя.

Затем двигатель стеклоочистителя поворачивается в другую сторону и рычаг стеклоочистителя перемещается один раз до тех пор, пока рычаг стеклоочистителя не достигнет стопора.

Когда переключатель стеклоочистителя находится в положении заднего стеклоомывателя, BCM обнаруживает сигнал заднего стеклоподъемника с помощью функции считывания переключателя стеклоочищающего устройства (см. раздел " Функция считывания комбинированного переключателя ") и подается питание на комбинированный выключатель (переключатель стеклопакета). (ref-234026-S21621091982006052800000)

1. Через клемму 11 комбинированного переключателя
2. К клемме 2 двигателя передней и задней шайбы.

Земля подается

1. К клемме 1 двигателя передней и задней шайбы
2. Через клемму комбинированного переключателя 13
3. К клемме 12 комбинированного переключателя
4. Через заземлители M14 и M78.

При подаче земли работает двигатель передней и задней шайбы.

Когда BCM обнаруживает, что двигатель переднего и заднего стеклоомывателя работал в течение 0,4 секунды или дольше, BSM управляет задним двигателем стеклоочистителя на низкой скорости.

Когда BCM обнаруживает, что выключатель омывателя выключен, низкоскоростная работа циклически повторяется приблизительно 3 раза, а затем останавливается.

Схема №21

Войти

Схема №22

Войти

Схема №23

Войти

Схема №24

Войти

1. При выключенном выключателе зажигания подключить CONSULT-II и CONSULT-II CONVERTER к разъему канала передачи данных, а затем включить выключатель зажигания.
2. Нажать «START (NISSAN BASED VHCL)».
3. Прикоснитесь к " BCM " на экране " SELECT система ", если не индицируется надпись " BUM ", то обратитесь к разделу " CONSULT-II диагностический разъём (диагностический разъём) (диагностический разъём) CIRCUE ". (ref-233992-S34507144402006052800000)
4. Коснитесь " СТЕКЛООЧИСТИТЕЛЬ ".

1. Нажать " стеклоочиститель " (СТЕКЛООЧИСТИТЕЛЬ) на экране " SELECT проверка ITEM " (ВЫБОР ТЕСТОВОГО ИЗДЕЛИЯ).
2. На экране «SELECT DIAG MODE» нажать «DATA контроль».
3. На экране " SELECT контроль ITEM " коснитесь либо " ALL SIGNALS ", либо " SELECTION FROM MENU ". SELECT контроль ITEM ALL SIGNALS Контролирует все сигналы. SELECTION FROM MENU Выбирает пункты и контролирует их.
4. При выборе " ВЫБОР ИЗ МЕНЮ ", прикасаются к контролируемым пунктам. Если выбран " ВСЕ СИГНАЛЫ ", то будут контролироваться все пункты.
5. Нажать кнопку «START»(пуск).
6. Нажать " НАЧАЛО ЗАПИСИ " во время мониторинга, чтобы записать состояние контролируемого элемента. Чтобы остановить запись, нажать " ОСТАНОВКА ЗАПИСИ ".

1. Нажать «стеклоочиститель» на экране «SELECT проверка ITEM».
2. Нажать «активно проверка» на экране «SELECT DIAG MODE».
3. Коснитесь предметов, подлежащих тестированию, и проверить работу.
4. Во время проверки работы прикосновение к " STOP " деактивирует работу.
