Развлекательная система: Диагностика Mercury Mountaineer II

Мультимедиа 16 иллюстраций ~1 мин чтения

Тест на обход динамики

ПримечаниеДля входа в тест на обход динамика или в режим самодиагностики аудиоблока, аудиоблок должен быть включен и находиться в режиме радио-тюнера (AM/FM).

Чтобы войти в тест обхода динамика, одновременно нажать кнопки предустановки аудиоблока 3 и 6.
Тест обхода динамиков останавливается на каждом динамике и подает звук на каждый динамик примерно на одну-две секунды. Каждый динамик тестируется и отображается на аудиоблоке в следующей последовательности: Rf, Lf, Lr, Rr и SUBWOOFER.
Чтобы выйти из теста на обход динамика, выключить выключатель зажигания, выключить аудиомодуль или нажать кнопку предустановки 1 для " DIA ".

Режим самодиагностики аудиоустройства

Чтобы войти в следующие тесты, нажать желаемую предустановленную кнопку во время теста обхода динамика или в режиме самодиагностики аудиоустройства.
Для выхода из режима самодиагностики аудиоблока необходимо выключить выключатель зажигания или аудиоблок.
Если проблема не устранена и неисправность не обнаружена, перейдите к карте симптомов для продолжения диагностики.
Кнопка самодиагностики имеет шесть доступных ручных тестов: Кнопка предустановки 1 = ENTER DIAGNOSTICS. Этот тест входит в диагностику из теста на обход динамика. Метрики доступны с кнопками SEL и ON, указывающими время, воспроизводимое в AM / FM, медиа, количество нажатых кнопок и т. д. Кнопка предустановки 2 = EEPROM BLOCK STATUS. Этот тест показывает действительность памяти для калибровки часов и поиска чувствительности. Кнопка 3 = EXIT DIAGAGNAGNAGNOSTNOSTICS. Кнопка предустановки 4 = уровень конфигурации программного обеспечения Этот тестового контроллера.
Для выхода из режима самодиагностики необходимо выключить выключатель зажигания или аудиоблок.
Если проблема не устранена и неисправность не обнаружена, перейдите к " Карте симптомов " для продолжения диагностики. (ref-194057-S23541624582005092600000)

Индекс расшифровки кода ошибки аудиоустройства (расшифровка кода ошибки)

DTC	Описание	Источник	Действие
B1342	Неисправность блока управления (ЭБУ)	Аудиоблок	ОЧИСТИТЬ и ДОКУМЕНТИРУЙТЕ коды неисправностей (DTC) (расшифровка кода ошибки). ПРОВЕСТИ самотестирование. Если расшифровка кода ошибки B1342 будет извлечен снова, СНЯТЬ аудиоблок и ОТПРАВЬТЕ его в авторизованное средство ремонта аудиосистемы Ford. ПРОТЕСТИРУЙТЕ систему для нормальной работы.
B2401	Неисправность механизма аудиокассеты	Аудиоблок	УБЕДИТЬСЯ, что кассета не вставлена в аудиоустройство. ОЧИСТИТЬ и ЗАДОКУМЕНТИРУЙТЕ коды неисправностей (DTC) (расшифровка кода ошибки). ПРОВЕСТИ самотестирование. Если расшифровка кода ошибки B2401 извлекается снова, ИЗВЛЕЧЬ аудиоустройство и ОТПРАВЬТЕ его в авторизованное средство ремонта аудиосистемы Ford. ПРОТЕСТИРУЙТЕ систему для нормальной работы.
B2402	Ошибка термического отключения аудио компакт-диска/диска Jockey	Аудиоблок	Не применяется, если CDX6. ОЧИСТИТЬ и ЗАДОКУМЕНТИРОВАТЬ расшифровка кода ошибки. ПРОВЕСТИ самотестирование. ИЗВЛЕЧЬ компакт-диск и ОТПРАВЬТЕ его в авторизованное предприятие по ремонту аудиосистем Ford, если B2402 расшифровка кода ошибки будет извлечена снова. ПРОВЕРИТЬ систему на нормальную работу.
B2403	Внутренний сбой аудио компакт-диска/диска Jockey	Аудиоблок	ОЧИСТИТЬ и ЗАДОКУМЕНТИРОВАТЬ расшифровка кода ошибки. ПРОВЕСТИ самотестирование. ИЗВЛЕЧЬ компакт-диск и ОТПРАВЬТЕ его в авторизованное предприятие по ремонту аудиосистем Ford, если B2403 расшифровка кода ошибки будет извлечена снова. ПРОВЕРИТЬ систему на нормальную работу.
B2405	Сбой термального отключения однодискового CD-плеера аудио	Аудиоблок	ОЧИСТИТЬ и ЗАДОКУМЕНТИРОВАТЬ расшифровка кода ошибки. ПРОВЕСТИ самотестирование. ИЗВЛЕЧЬ аудиоустройство и ОТПРАВЬТЕ его в авторизованное предприятие по ремонту аудиосистем Ford, если B2405 расшифровка кода ошибки будет извлечено снова. ПРОВЕРИТЬ систему на нормальную работу.
B2406	Внутренняя ошибка звукового однодискового проигрывателя компакт-дисков	Аудиоблок	ОЧИСТИТЬ и ЗАДОКУМЕНТИРОВАТЬ расшифровка кода ошибки. ПРОВЕСТИ самотестирование. ИЗВЛЕЧЬ аудиоустройство и ОТПРАВЬТЕ его в авторизованное предприятие по ремонту аудиосистем Ford, если B2406 расшифровка кода ошибки будет извлечено снова. ПРОВЕРИТЬ систему на нормальную работу.
U2003	Звуковой компакт-диск/диск Jockey не отвечает	Аудиоблок	Если он оборудован компакт-диском / диском Jockey, сброс и DOCUMENT коды неисправностей (DTC) (расшифровка кода ошибки). ПРОВЕСТИ самотестирование. ИЗВЛЕЧЬ аудиоблок и ОТПРАВЬТЕ его в авторизованный центр ремонта аудиосистемы Ford, если расшифровка кода ошибки снова извлечен. ПРОТЕСТИРУЙТЕ систему для нормальной работы.

ИНДЕКС расшифровка кодов ошибок АУДИОБЛОКА.

Диаграмма симптомов

Состояние	Возможные источники	Действие
Дисплей аудиоблока пуст - аудиоблок работает	Аудиоблок.	ИЗВЛЕЧЬ аудиоустройство и ОТПРАВЬТЕ его на авторизованное предприятие по ремонту аудиосистем Ford. ПРОВЕРИТЬ систему на нормальную работу.
Дисплей аудиоблока / ленточного проигрывателя пуст - работает аудиоблок / ленточный проигрыватель	Аудиоблок.	ИЗВЛЕЧЬ аудиоустройство и ОТПРАВЬТЕ его на авторизованное предприятие по ремонту аудиосистем Ford. ПРОВЕРИТЬ систему на нормальную работу.
Не работает только кассетный проигрыватель - M100C и DM100	Аудиоблок.	ИЗВЛЕЧЬ аудиоустройство и ОТПРАВЬТЕ его на авторизованное предприятие по ремонту аудиосистем Ford. ПРОВЕРИТЬ систему на нормальную работу.
В режиме CD на дисплее аудиоустройства отображается: NO CD	Компакт-диск не найден.	При отсутствии компакт-диска в слоте отображается NO CD.
Одна или несколько кнопок управления звуком (например, громкость, поиск, настройка и сканирование) не работают ни в режиме радио, ни в режиме ленты, ни во всех режимах - дисплей аудиоустройства функционирует правильно	Аудиоблок.	ИЗВЛЕЧЬ аудиоустройство и ОТПРАВЬТЕ его на авторизованное предприятие по ремонту аудиосистем Ford. ПРОВЕРИТЬ систему на нормальную работу.
Когда переключатель фар находится в положении PARK или ON, подсветки переднего аудиоблока нет - все остальные функции подсветки в норме	Схемотехника. Аудиоблок.	СМ. " ИНФОРМАЦИЯ, ДАТЧИКИ И ПРЕДУПРЕЖДАЮЩИЕ УСТРОЙСТВА ". (ref-194055)
Аудиоблок не работает/работает неправильно	Предохранитель центральной блока предохранителей и реле (Cjb): 3 (20A). 28 (5A). 29 (10A). Электрическая схема. Аудиоблок. Выключатель зажигания.	Перейдите к " диагностический тест A ". (ref-194057-S14179054772005092600000)
Плохой прием	Антенна. Антенные соединения. Шумоподавляющее оборудование. Аудиоблок.	Перейдите к " диагностический тест B ". (ref-194057-S20276063482005092600000)
Непрерывный ПОИСК/СКАНИРОВАНИЕ в AM/FM	Антенна. Антенные соединения. Шумоподавляющее оборудование. Аудиоблок.	Перейдите к " диагностический тест B ". (ref-194057-S20276063482005092600000)

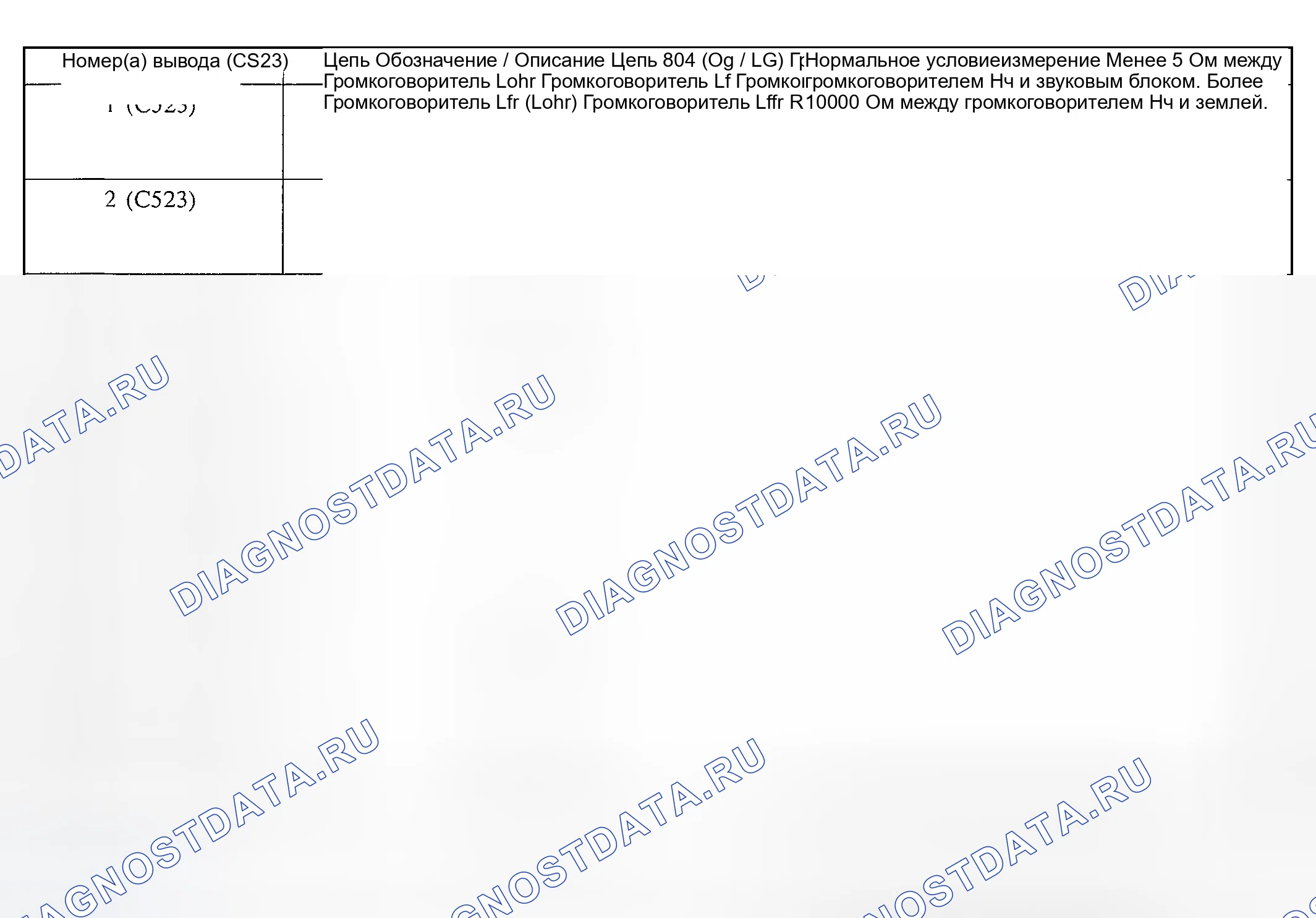

Нет звука от одного или нескольких динамиков - не все динамики	Громкоговоритель (громкоговорители). Схема. Аудиоблок.	Перейдите к " диагностический тест C ". (ref-194057-S27450582652005092600000)
Нет звука из всех динамиков	Аудиоблок.	Перейдите к " диагностический тест D ". (ref-194057-S39883404662005092600000)
Низкое качество/искаженное звучание одного или нескольких динамиков (не всех динамиков)	Громкоговоритель (громкоговорители). Схема. Аудиоблок.	Перейдите к " диагностический тест C ". (ref-194057-S27450582652005092600000)
Низкое качество/искаженный звук со всех динамиков	Аудиоблок.	Перейдите к " диагностический тест D ". (ref-194057-S39883404662005092600000)
Сабвуфер не работает	Центральный блок предохранителей и реле (Cjb) предохранитель 3 (20A) Схема. Сабвуфер. Усилитель сабвуфер. Аудиоблок.	Перейдите к " диагностический тест E ". (ref-194057-S02794666092005092600000)
Громкий звук из динамиков	Схемотехника. Усилитель сабвуфера. Аудиоблок.	Перейдите к " диагностический тест F ". (ref-194057-S33007397062005092600000)
Вспомогательное звуковое управление не работает - переключатель(ы) звукового управления рулевого колеса	Электрическая схема. Переключатель(ы) управления рулевым колесом. Жгут переключателя управления рулевым колесом. Модуль управления силовым агрегатом (блок управления силовым агрегатом (PCM) (блок управления силовым агрегатом)). Аудиоблок.	Перейдите к " диагностический тест G ". (ref-194057-S18374517992005092600000)
Аудиоблок работает неправильно - чувствительная к скорости громкость (SSV)	Схемотехника. Аудиоблок.	Перейдите к " диагностический тест H ". (ref-194057-S02105976742005092600000)
Видеосистема не работает	Центральный блок предохранителей и реле (Cjb) предохранитель 3 (20A) Схема Цифровой универсальный дисковый (DVD) блок	Перейдите к " диагностический тест I ". (ref-194057-S27676553732005092600000)
Видеосистема работает неправильно - нет звука от одного или нескольких динамиков, не все динамики	Центральный блок предохранителей и реле (Cjb) предохранитель 3 (20A) Схема Цифровой универсальный диск (DVD) блок Аудио блок	Перейдите к " диагностический тест J ". (ref-194057-S27899193272005092600000)
